人教版高中物理选修3-1-第3章磁场章末练案新

§1、2磁现象和磁场、磁感应强度【典型例题】【例1】某同学在北京将一根质量分布均匀的条形磁铁用一条细线悬挂起来，使它平衡并呈水平状态，悬线系住条形磁铁的位置是：（ ）A 、磁体的重心处B 、磁铁的某一磁极处C 、磁铁重心的北侧D 、磁铁重心的南侧【解析】由于地球是一个大磁体，存在地磁场，其磁感线的分布如图所示。

在地球表面除了赤道附近的地磁场呈水平方向（和地面平行）外，其它地方的地磁场方向均不沿水平方向。

a北京附近的地磁场方向如图（a ）所示，若在此处悬挂条形磁铁，且悬挂点在重心，则它在地磁场的作用下，静止时它将沿着地磁场方向，如图（b ）所示，显然不能水平。

若将悬挂点移至重心的北侧，如图（c ）所示，则根据平衡条件确定它能在水平位置平衡。

【答案】C【例2】如图所示，有一根直导线上通以恒定电流I ，方向垂直指向纸内，且和匀强磁场B 垂直，则在图中圆周上，磁感应强度数值最大的点是（A ）A 、a 点B 、b 点C 、c 点D 、d 点【解析】磁感应强度是矢量，若在某一个空间同时存在多个磁场，那么某一点的磁感应强度是各个磁场在该点场强的矢量和。

图中通电直导线产生的磁场的方向顺时针方向，在a 点两个磁场同方向，磁感应强度为两者之和；在c 点两个磁场反向，磁感应强度为两者之差；b 、d 两点的合场强由平行四边形法则来确定。

【答案】A【例3】根据磁感应强度的定义式B=ILF ，下列说法中正确的是（D ） A 、在磁场中某确定位置，B 与F 成正比，与I 、L 的乘积成反比B 、一小段能通电直导线在空间某处受磁场力F=0，那么该处的B 一定为零C 、磁场中某处的B 的方向跟电流在该处受磁场力F 的方向相同D 、一小段通电直导线放在B 为零的位置，那么它受到磁场力F 也一定为零【解析】磁感应强度是表征磁场强弱的物理量，确定的磁场中的确定点的磁感应强度是一个确定的值，它由磁场本身决定的，与磁场中是否有通电导体，及导体的长度，电流强度的大小，以及磁场作用力的大小无关。

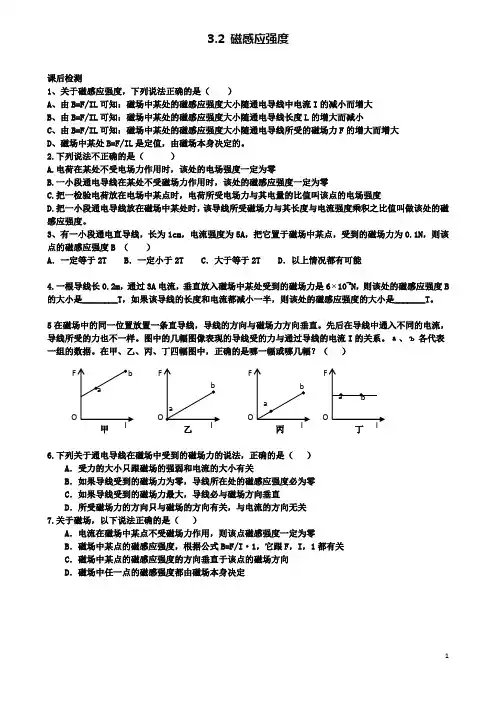

3.2 磁感应强度课后检测1、关于磁感应强度，下列说法正确的是（ ）A 、由B=F/IL 可知：磁场中某处的磁感应强度大小随通电导线中电流I 的减小而增大B 、由B=F/IL 可知：磁场中某处的磁感应强度大小随通电导线长度L 的增大而减小C 、由B=F/IL 可知：磁场中某处的磁感应强度大小随通电导线所受的磁场力F 的增大而增大D 、磁场中某处B=F/IL 是定值，由磁场本身决定的。

2.下列说法不正确的是（ ）A.电荷在某处不受电场力作用时，该处的电场强度一定为零B.一小段通电导线在某处不受磁场力作用时，该处的磁感应强度一定为零C.把一检验电荷放在电场中某点时，电荷所受电场力与其电量的比值叫该点的电场强度D.把一小段通电导线放在磁场中某处时，该导线所受磁场力与其长度与电流强度乘积之比值叫做该处的磁感应强度。

3、有一小段通电直导线，长为1cm ，电流强度为5A ，把它置于磁场中某点，受到的磁场力为0.1N ，则该点的磁感应强度B （ ）A ．一定等于2TB ．一定小于2TC ．大于等于2TD ．以上情况都有可能4.一根导线长0.2m ，通过3A 电流，垂直放入磁场中某处受到的磁场力是6 10-2N ，则该处的磁感应强度B 的大小是________T ，如果该导线的长度和电流都减小一半，则该处的磁感应强度的大小是_______T 。

5在磁场中的同一位置放置一条直导线，导线的方向与磁场力方向垂直。

先后在导线中通入不同的电流，导线所受的力也不一样。

图中的几幅图像表现的导线受的力与通过导线的电流I 的关系。

а、ъ各代表一组的数据。

在甲、乙、丙、丁四幅图中，正确的是哪一幅或哪几幅？（ ）甲 乙 丙 丁6.下列关于通电导线在磁场中受到的磁场力的说法，正确的是（ ）A ．受力的大小只跟磁场的强弱和电流的大小有关B ．如果导线受到的磁场力为零，导线所在处的磁感应强度必为零C ．如果导线受到的磁场力最大，导线必与磁场方向垂直D ．所受磁场力的方向只与磁场的方向有关，与电流的方向无关 7.关于磁场，以下说法正确的是（ ）A ．电流在磁场中某点不受磁场力作用，则该点磁感强度一定为零B ．磁场中某点的磁感应强度，根据公式B=F/I ·1，它跟F ，I ，1都有关C ．磁场中某点的磁感应强度的方向垂直于该点的磁场方向D ．磁场中任一点的磁感强度都由磁场本身决定高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

（精心整理，诚意制作）【知识概要】1．磁感线是描述磁场______和_______，磁感线上每一点_______方向是这点_______________的方向，即磁场方向。

磁感线越密的地方，磁场___________，越疏的地方，磁场________。

磁感线的疏密表示磁场________,磁感线是假想出来，实际不存在。

磁感线是_________曲线。

匀强磁场中的磁感应强度处处大小________，方向_________，磁感线是_________________。

2．安培定则：通电直导线的磁场：________握住导线，让伸直的拇指所指的方向与_______一致，_________________所指的方向就是磁感线环绕的方向。

3．磁通量表示穿过磁场中某一个面___________的多少，定义式：_____________，单位：_____。

磁感应强度等于____________________。

磁通量是_____量。

【课堂例题】【例1】（）关于磁感线，下列说法正确的是：A．磁感线上某点的切线方向与该点的磁感线强度的方向垂直B．磁感线的疏密表示磁感应强度的大小C．匀强磁场的磁感线间隔相等、互相平行D．磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷【例2】（）通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向可能的是(涂黑的一端为N极)A．a B．b C．c D．d【例3】（）如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是：A． a点 B. b点 C. c点 D. d点【例4】（）关于磁通量，下列说法中正确的是：A．穿过某个平面的磁通量为零，该处磁感应强度一定为零B．穿过任何一个平面的磁通量越大，该处磁感应强度一定越大C．该处的磁感应强度越大，穿过平面的磁通量越大。

D．穿过垂直于磁感应强度方向的某个平面的磁感线的数目多少表示穿过该面的磁通量大小。

《磁场》检测题一、单选题1．如图所示，导线框中电流为I ，导线框垂直于磁场放置，磁感应强度为B ，AB 与CD 相距为d ，则MN 所受安培力大小为( )A ．F ＝BIdB ．F ＝sin BIdC ．F ＝BId sin θD ．F ＝BId cos θ2．如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子（正电子质量和电量与电子大小相等，电性相反）分别以相同速度沿与x 轴成60°角从原点射入磁场，则正、负电子在磁场中运动时间之比为（ ）A ．1∶2B ．2∶1C ．1D ．1∶13．如图，一质子以速度v 穿过互相垂直的电场和磁场区域而没有发生偏转则A ．若电子以相同速度v 射入该区域，将会发生偏转B ．若质子的速度v ′＜v ，它将向下偏转而做类似的平抛运动C ．若质子的速度v ′＞v ，它将向上偏转，其运动轨迹是圆弧线D ．无论何种带电粒子（不计重力），只要都以速度v 射入都不会发生偏转4．如图，半径为R 的圆形区域内有垂直于纸面的匀强磁场，半径OC 与OB 夹角为60°．一电子以速率v 从A 点沿直径AB 方向射入磁场，从C 点射出。

电子质量为m 、电荷量为e ，不计电子重力，下列说法正确的是（ ）A ．磁场方向垂直纸面向里 B．磁感应强度大小为3eRC．电子在磁场中的运动时间为3RvD ．若电子速率变为3v，仍要从C 点射出，磁感应强度大小应变为原来的3倍5．如图所示，两根长直通电导线互相平行，电流方向相同。

它们的截面处于一个等边三角形ABC 的A 和B 处，且A 、B 两点处于同一水平面上。

两通电电线在C 处的磁场的磁感应强度的值都是B ，则C 处磁场的总磁感应强度的大小和方向是( )A ．B 竖直向上 B ．B 水平向右 C水平向右 D竖直向上 6．如图所示，总长为L 、通有电流I 的导线，垂直磁场方向置于宽度为x 、磁感应强度为B 的匀强磁场中，则导线所受安培力大小为( )A ．BILB ．BIxC ．BI(L －x)D ．BI(L ＋x)7．在玻璃皿的中心放一个圆柱形电极，紧贴边缘内壁放一个圆环形电极，并把它们与电池的两极相连，然后在玻璃皿中放入导电液体，例如盐水．如果把玻璃皿放在磁场中，如图所示，通过所学的知识可知，当接通电源后从上向下看( )A ．液体将顺时针旋转B ．液体将逆时针旋转C ．若仅调换N 、S 极位置，液体旋转方向不变D ．若仅调换电源正、负极位置，液体旋转方向不变8．M 点是位于圆形匀强磁场边界的一个粒子源，可以沿纸面向磁场内各个方向射出带电荷量为q 、质量为m 、速度大小相同的粒子，如图所示。

高中物理学习材料 （马鸣风萧萧**整理制作）第三章 磁场第一节 磁现象、磁场、磁感应强度〖知识精讲〗知识点1.磁性、磁极[例1] A. 物体能够吸引轻小物体的性质叫磁性（ ）B. 磁铁的两端部分就是磁铁的磁极（ ）[例2]磁场是一种物质吗？[例3] 下列说法正确的是（ ）A 、磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时，受到的磁场力F 与该导线的长度L 、通过的电流I 的乘积的比值B=ILF即为磁场中某点的磁感应强度B 、通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C 、磁感应强度B=ILF只是定义式，它的大小取决于场源及磁场中的位置，与F 、I 、L 以及通电导线在磁场的方向无关D 、磁场是客观存在的物质〖综合拓展〗磁感应强度的概念及其矢量性理解：考题1：有关磁感应强度的下列说法中，正确的是（ ） A. 磁感应强度是用来表示磁场强弱的物理量B. 若有一小段通电导体在某点不受磁场力的作用，则该点的磁感应强度一定为零C. 若有一小段长为L ，通以电流为I 的导体，在磁场中某处受到的磁场力为F ，则该处磁感应强度的大小一定是F/ILD. 由定义式B=F/IL 可知，电流强度I 越大，导线L 越长，某点的磁感应强度就越小〖基础达标〗１.磁场中任一点的磁场方向规定为，小磁针在磁场中A.受磁场力的方向B.北极受磁场力的方向C.南极受磁场力的方向D.受磁场力作用转动的方向3、磁感应强度的单位是T ，1T 相当（ ）A 、1㎏/A ·s 2B 、1㎏·m/A ·s 2C 、1㎏·m /s 2D 、1㎏·m 2/A ·s 24、下列说法正确的是（ ）A ．电荷处在电场强度为零的地方，受到的电场力一定为零B ．小段通电导线放在磁感应强度为零的地方，受到的磁场力一定为零C ．小段通电导线在某处不受磁场力的作用，则该处磁感应强度为零D ．荷在某处不受电场力的作用，则该处电场为零〖能力提升〗ILF 知，磁场中某处磁感应强度的大小（ ）A 、随通电导线中电流I 的减少而增大B 、随IL 的乘积的减少而增大C 、随通电导线所受磁场力F 的增大而增大D 、跟F 、I 、L 的变化无关2、电流的磁场是由 首先发现的，而首先发现电流磁场的方向跟电流的方向的关系的是法国科学家Nab I2、如图所示，质量为m 、长度为l 的金属棒ab 通过两根金属丝悬挂在绝缘支架MN 下方。

高二物理 第三章磁场专题——安培力问题归纳 人教新课标版选修3-1一、学习目标：1. 理解左手定则，会用左手定则处理相关问题。

2. 掌握安培力作用下的平衡问题的解题方法。

3. 理解磁感应强度的定义，知道其定义式，理解磁感应强度的矢量性。

二、重点、难点：重点：熟练运用左手定则进行相关的判断难点：磁感应强度的矢量性及安培力公式的理解。

三、考点分析：内容和要求 考点细目出题方式 磁感应强度磁感应强度的定义选择、填空题磁感应强度的物理意义及单位 矢量性特点磁通量 磁通量的定义及公式 选择、填空题 合磁通及磁通量变化量的计算 左手定则 左手定则的内容及理解要点 选择题 安培力 安培力的定义及大小选择、计算题安培力作用下的物体运动方向的判断 安培力作用下的物体的平衡或运动分析⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⋅==m A N 1T 1L I F ILFB N B ，单位：特斯拉，简称特是导线长度是电流，的磁场力，是通电导线所受垂直时），其中（通电导线与磁场方向大小：点的磁感应强度的方向极所指的方向规定为该方向：小磁针静止时表示物理量，用定义：描述磁场强弱的强度磁感应⎪⎪⎩⎪⎪⎨⎧Φ==Φ⊥⊥S B BS S B S B 磁感应强度：磁通量的计算：积的磁通量的乘积叫做穿过这个面与，我们把面，面积为与磁场方向垂直的平的匀强磁场中，有一个应强度为磁通量的概念：在磁感磁通量⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧=θ=θ=⊥⎪⎪⎩⎪⎪⎨⎧强磁场为有效长度，磁场为匀上述表达式中时，当角时，成与当时，当安培力的大小决定的平面和于推论：安培力总是垂直就是左手定则受安培力的方向，这是通电导线在磁场中所这时拇指所指的方向就四指指向电流的方向，感线从掌心进入，并使在同一个平面内，让磁垂直，并且都与手掌使拇指与其余四个手指判断方法：伸开左手，安培力的方向场中受的力安培力：通电导线在磁力用作的线导电通对场磁L 0F I //B sin BIL F I B BIL F I B I B知识点一：磁感应强度概念的理解：例1：关于磁感应强度，下列说法正确的是（ ）。

章末检测卷(三)(时间：90分钟 满分：100分)一、单项选择题(本题共7小题，每小题4分，共28分) 1．关于磁感应强度B ，下列说法中正确的是( )A ．磁场中某点B 的大小，跟放在该点的试探电流元的情况有关 B ．磁场中某点B 的方向，跟该点处试探电流元所受磁场力的方向一致C ．在磁场中某点试探电流元不受磁场力作用时，该点B 值大小为零D ．在磁场中磁感线越密集的地方，B 值越大 答案 D解析 磁场中某点的磁感应强度由磁场本身决定，与试探电流元无关．而磁感线可以描述磁感应强度的强弱，疏密程度表示大小．2．关于带电粒子在电场或磁场中运动的表述，以下正确的是( ) A ．带电粒子在电场中某点受到的电场力方向与该点的电场强度方向相同 B ．正电荷只在电场力作用下，一定从高电势处向低电势处运动 C ．带电粒子在磁场中运动时受到的洛伦兹力方向与粒子的速度方向垂直 D ．带电粒子在磁场中某点受到的洛伦兹力方向与该点的磁场方向相同 答案 C解析 当带电粒子带负电时，在电场中某点受到的电场力方向与该点的电场强度方向相反，当带电粒子带正电时，受到的电场力方向与该点的电场强度方向相同，故A 错误；由U AB ＝Wq 知，若电场力的方向与运动方向相反，电场力做负功，则正电荷将从低电势处向高电势处运动，故B 错误；根据左手定则，带电粒子在磁场中运动时受到的洛伦兹力方向一定与速度的方向垂直．故C 正确，D 错误．所以选C.3．在雷雨天气时，空中有许多阴雨云都带有大量电荷，在一楼顶有一避雷针，其周围摆放一圈小磁针，当避雷针正上方的一块阴雨云对避雷针放电时，发现避雷针周围的小磁针的S 极呈顺时针排列(俯视)，则该块阴雨云可能带( ) A ．正电荷B ．负电荷C ．正、负电荷共存D ．无法判断答案 B解析 小磁针的S 极顺时针排列，说明磁场方向为逆时针，由安培定则可知，电流方向为竖直向上，即该阴雨云带负电荷，故选项B 正确．4．取两个完全相同的长导线，用其中一根绕成如图1(a)所示的螺线管，当该螺线管中通以电流强度为I 的电流时，测得螺线管内中部的磁感应强度大小为B ，若将另一根长导线对折后绕成如图(b)所示的螺旋管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为()图1A．0 B．0.5BC．B D．2B答案 A解析用双线绕成的螺丝管，双线中的电流刚好相反，其在周围空间产生的磁场相互抵消，所以螺线管内中部磁感应强度为零．5．如图所示，直导线通入垂直纸面向里的电流，在下列匀强磁场中，能静止在光滑斜面上的是()答案 A6.如图2所示，空间存在水平向里、磁感应强度大小为B的匀强磁场，磁场内有一绝缘的足够长的直杆，它与水平面的倾角为θ，一带电荷量为－q、质量为m的带负电小球套在直杆上，从A点由静止沿杆下滑，小球与杆之间的动摩擦因数μ<tan θ.则在下图中小球运动过程中的速度—时间图象可能是()图2答案 C解析带电小球静止时受到竖直向下的重力G、垂直斜面向上的支持力F N和沿斜面向上的摩擦力F f，小球下滑后，再受到一个垂直斜面向上的洛伦兹力F，沿斜面方向有：mg sin θ－μ(mg cos θ－F )＝ma ，在垂直于斜面方向有：F N ＋F ＝mg cos θ，由于球加速运动，据F ＝q v B ，F 增大而支持力F N 减小，据F f ＝μF N ，摩擦力减小，导致加速度a 增加；当速度v 增到某个值时，mg cos θ－F ＝0，有mg sin θ＝ma ，此时加速度最大；此后，F ＞mg cos θ，支持力F N 反向，且速度继续增大，支持力F N 增大，摩擦力F f 也随着增大，最后出现mg sin θ＝F f ，之后小球匀速下滑；所以只有C 选项正确．7.如图3所示，带电粒子以初速度v 0从a 点进入匀强磁场，运动过程中经过b 点，Oa ＝Ob .若撤去磁场加一个与y 轴平行的匀强电场，带电粒子仍以速度v 0从a 点进入电场，仍能通过b 点，则电场强度E 和磁感应强度B 的比值为( )图3A ．v 0 B.10 C ．2v 0 D.v 02答案 C解析 设Oa ＝Ob ＝d ，因带电粒子在匀强磁场中做匀速圆周运动，所以圆周运动的半径正好等于d 即d ＝m v 0qB ，得B ＝m v 0qd.如果换成匀强电场，带电粒子做类平抛运动，那么有d ＝qE 2m (dv 0)2得E ＝2m v 02qd ，所以E B＝2v 0.选项C 正确．二、不定项选择题(本题共5小题，每小题4分，共20分，在每小题给出的四个选项中，至少有一个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)8．我国第21次南极科考队在南极观看到了美丽的极光．极光是由来自太阳的高能带电粒子流高速冲进高空稀薄大气层时，被地球磁场俘获，从而改变原有运动方向，向两极做螺旋运动(如图4所示)，这些高能粒子在运动过程中与大气分子或原子剧烈碰撞或摩擦从而激发大气分子或原子，使其发出有一定特征的各种颜色的光．地磁场的存在，使多数宇宙粒子不能到达地面而向人烟稀少的两极偏移，为地球生命的诞生和维持提供了天然的屏障．科学家发现并证实，向两极做螺旋运动的这些高能粒子的旋转半径是不断减小的，这主要与下列哪些因素有关( )图4A ．洛伦兹力对粒子做负功，使其动能减小B ．空气阻力做负功，使其动能减小C ．靠近南北两极，磁感应强度增强D ．以上说法都不对 答案 BC解析 洛伦兹力不做功，空气阻力做负功．由r ＝m v qB 得B ＝m vqr ，速率减小，B 增大，所以半径减小．9．如图5所示是医用回旋加速器示意图，其核心部分是两个D 形金属盒，两金属盒置于匀强磁场中，并分别与高频电源相连．现分别加速氘核(21H)和氦核(42He)．下列说法中正确的是( )图5A ．它们的最大速度相同B ．它们的最大动能相同C ．它们在D 形盒中运动的周期相同D ．仅增大高频电源的频率可增大粒子的最大动能 答案 AC10．如图6所示，带电平行板间匀强电场方向竖直向下，匀强磁场方向水平向里，一带电小球从光滑绝缘轨道上的a 点自由滑下，经过轨道端点P 进入板间恰好沿水平方向做直线运动．现使球从轨道上较低的b 点开始滑下，经P 点进入板间，在之后运动的一小段时间内( )图6A ．小球的重力势能可能会减小B ．小球的机械能可能不变C ．小球的电势能一定会减少D ．小球动能可能减小 答案 AC11.为了测量某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图7所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a 、b 、c ，左右两端开口，在垂直于上、下底面方向加磁感应强度为B 的匀强磁场，在前、后两个内侧固定有金属板作为电极，污水充满管口从左向右流经该装置时，电压表将显示两个电极间的电压U .若用Q 表示污水流量(单位时间内排出的污水体积)，下列说法中正确的是( )图7A ．若污水中正离子较多，则前表面比后表面电势高B ．前表面的电势一定低于后表面的电势，与哪种离子多少无关C ．污水中离子浓度越高，电压表的示数将越大D ．污水流量Q 与U 成正比，与a 、b 无关 答案 BD解析 由左手定则可知，正离子受洛伦兹力向后表面偏，负离子向前表面偏，前表面的电势一定低于后表面的电势，流量Q ＝V t ＝v bctt ＝v bc ，其中v 为离子定向移动的速度，当前后表面电压一定时，离子不再偏转，所受洛伦兹力和电场力达到平衡，即q v B ＝U b q ，得v ＝UbB ，则流量Q ＝U Bb bc ＝UBc ，故Q 与U 成正比，与a 、b 无关．12.如图8所示为圆柱形区域的横截面，在该区域加沿圆柱轴线方向的匀强磁场．带电粒子(不计重力)第一次以速度v 1沿截面直径入射，粒子飞出磁场区域时，速度方向偏转60°角；该带电粒子第二次以速度v 2从同一点沿同一方向入射，粒子飞出磁场区域时，速度方向偏转90°角．则带电粒子第一次和第二次在磁场中运动的( )图8A ．半径之比为3∶1B ．速度之比为1∶ 3C ．时间之比为2∶3D ．时间之比为3∶2答案 AC解析 设磁场半径为R ，当第一次以速度v 1沿截面直径入射时，根据几何知识可得：r 12R ＝cos 30°，即r 1＝3R .当第二次以速度v 2沿截面直径入射时，根据几何知识可得：r 2＝R ，所以r 1r 2＝31，A 正确．两次情况下都是同一个带电粒子在相等的磁感应强度下运动的，所以根据公式r ＝m v Bq ，可得v 12＝r 1r 2＝31，B 错误．因为周期T ＝2πmBq ，与速度无关，所以运动时间比为t 1t 2＝60°360° T 90°360°T ＝23，C 正确，D 错误．故选A 、C.三、计算题(本题共4小题，共52分)13．(10分)如图9所示，在倾角为37°的光滑斜面上水平放置一条长为0.2 m 的直导线PQ ，两端以很软的导线通入5 A 的电流．当有一个竖直向上的B ＝0.6 T 的匀强磁场时，PQ 恰好平衡，则导线PQ 的重力为多少？(sin 37°＝0.6)图9答案 0.8 N解析 对PQ 画出截面图且受力分析如图所示 由平衡条件得F 安＝mg tan 37°，又F 安＝BIL 代入数据得G ＝mg ＝BIL tan 37°＝0.6×5×0.23/4N ＝0.8 N14．(12分)电视机的显像管中，电子束的偏转是用磁偏转技术来实现的．电子束经过电场加速后，以速度v 进入一圆形匀强磁场区，如图10所示．磁场方向垂直于圆面．磁场区的中心为O ，半径为r .当不加磁场时，电子束将通过O 点打到屏幕的中心M 点．为了让电子束射到屏幕边缘P ，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B 应为多少？(已知电子质量为m ，电荷量为e )图10答案m v er tan θ2解析 如图所示，作入射速度方向的垂线和出射速度方向的垂线，这两条垂线的交点就是电子束在圆形磁场内做匀速圆周运动的圆心，设其半径为R ，用m 、e 分别表示电子的质量和电荷量， 根据牛顿第二定律得e v B ＝m v 2R根据几何关系得tan θ2＝rR联立解得B ＝m v er tan θ215．(15分)在空间存在一个变化的匀强电场和另一个变化的匀强磁场，电场的方向水平向右(如图11甲中由点B 到点C )，场强变化规律如图乙所示，磁感应强度变化规律如图丙所示，方向垂直于纸面．从t ＝1 s 开始，在A 点每隔2 s 有一个相同的带电粒子(重力不计)沿AB 方向(垂直于BC )以速度v 0射出，恰好能击中C 点，若AB ＝BC ＝l ，且粒子在点A 、C 间的运动时间小于1 s ，求：图11(1)磁场方向(简述判断理由)． (2)E 0和B 0的比值．(3)t ＝1 s 射出的粒子和t ＝3 s 射出的粒子由A 点运动到C 点所经历的时间t 1和t 2之比． 答案 (1)垂直纸面向外(理由见解析) (2)2v 0 (3)2∶π解析 (1)由题图可知，电场与磁场是交替存在的，即同一时刻不可能同时既有电场，又有磁场．据题意对于同一粒子，从点A 到点C ，它只受电场力或磁场力中的一种，粒子能在电场力作用下从点A 运动到点C ，说明受向右的电场力，又因场强方向也向右，故粒子带正电．因为粒子能在磁场力作用下由A 点运动到点C ，说明它受到向右的磁场力，又因其带正电，根据左手定则可判断出磁场方向垂直于纸面向外．(2)粒子只在磁场中运动时，它在洛伦兹力作用下做匀速圆周运动．因为AB ＝BC ＝l ，则运动半径R ＝l .由牛顿第二定律知：q v 0B 0＝m v 20R ，则B 0＝m v 0ql粒子只在电场中运动时，它做类平抛运动，在点A 到点B 方向上，有l ＝v 0t 在点B 到点C 方向上， 有a ＝qE 0m ，l ＝12at 2.解得E 0＝2m v 20ql ，则E 0B 0＝2v 0(3)t ＝1 s 射出的粒子仅受到电场力作用，则粒子由A 点运动到C 点所经历的时间t 1＝lv 0.t ＝3s 射出的粒子仅受到磁场力作用，则粒子由A 点运动到C 点所经历的时间t 2＝14T ，因为T ＝2πm qB 0，所以t 2＝πm2qB 0；故t 1∶t 2＝2∶π. 16. (15分)如图12所示，直角坐标系xOy 位于竖直平面内，在水平的x 轴下方存在匀强磁场和匀强电场，磁场的磁感应强度为B ，方向垂直xOy 平面向里，电场线平行于y 轴．一质量为m 、电荷量为q 的带正电荷的小球，从y 轴上的A 点水平向右抛出．经x 轴上的M 点进入电场和磁场，恰能做匀速圆周运动，从x 轴上的N 点第一次离开电场和磁场，MN 之间的距离为L ，小球过M 点时的速度方向与x 轴正方向夹角为θ.不计空气阻力，重力加速度为g ，求：图12(1)电场强度E 的大小和方向；(2)小球从A 点抛出时初速度v 0的大小； (3)A 点到x 轴的高度h .答案 (1)mg q 竖直向上 (2)qBL 2m cot θ (3)q 2B 2L 28m 2g解析 (1)小球在电场、磁场中恰能做匀速圆周运动， 其所受电场力必须与重力平衡， 有qE ＝mg ① E ＝mgq②重力的方向是竖直向下，电场力的方向则应为竖直向上，由于小球带正电，所以电场强度方向竖直向上．(2)小球做匀速圆周运动，O ′为圆心，MN 为弦长，∠MO ′P ＝θ，如图所示．设半径为r ，由几何关系知L2r＝sin θ ③小球做匀速圆周运动的向心力由洛伦兹力提供，设小球做圆周运动的速率为v ，有q v B ＝m v 2r④ 由速度的合成与分解知v 0v ＝cos θ ⑤ 由③④⑤式得v 0＝qBL2mcot θ⑥ (3)设小球到M 点时的竖直分速度为v y ，它与水平分速度的关系为v y ＝v 0tan θ ⑦ 由匀变速直线运动规律v 2y ＝2gh⑧由⑥⑦⑧式得h ＝q 2B 2L 28m 2g。

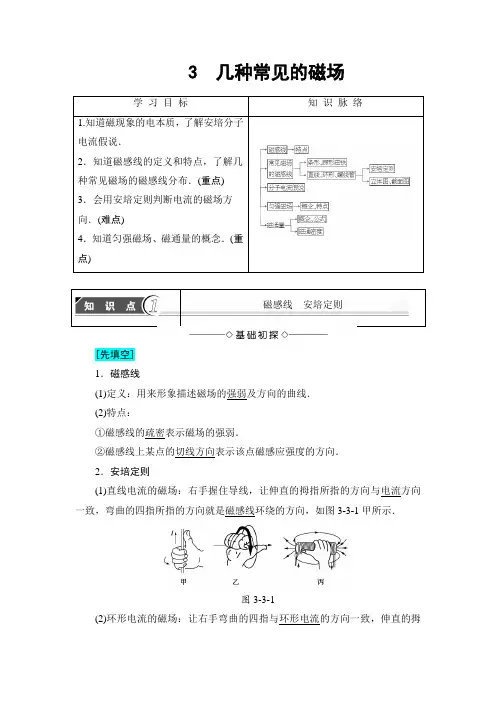

3 几种常见的磁场学习目标知识脉络1.知道磁现象的电本质，了解安培分子电流假说．2．知道磁感线的定义和特点，了解几种常见磁场的磁感线分布．(重点)3．会用安培定则判断电流的磁场方向．(难点)4．知道匀强磁场、磁通量的概念．(重点)磁感线安培定则[先填空]1．磁感线(1)定义：用来形象描述磁场的强弱及方向的曲线．(2)特点：①磁感线的疏密表示磁场的强弱．②磁感线上某点的切线方向表示该点磁感应强度的方向．2．安培定则(1)直线电流的磁场：右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向，如图3-3-1甲所示．图3-3-1(2)环形电流的磁场：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向，如图3-3-1乙所示．(3)通电螺线管的磁场：右手握住螺线管，让弯曲的四指所指的方向跟电流方向一致，拇指所指的方向就是螺线管内部磁感线的方向，或拇指指向螺线管的N极，如图3-3-1丙所示．3．安培分子电流假说(1)内容：安培认为，在原子、分子等物质微粒的内部，存在着一种环形电流，即分子电流．分子电流使每个物质微粒都成为小磁体，它的两侧相当于两个磁极．(2)意义：能够解释磁化以及退磁现象，解释磁现象的电本质．(3)磁铁的磁场和电流的磁场一样，都是由电荷的运动产生的．[再判断]1．通电直导线周围磁场的磁感线是闭合的圆环．(√)2．磁感线可以用细铁屑来显示，因而是真实存在的．(×)3．磁感线闭合而不相交，不相切，也不中断．(√)4．除永久性磁铁外，一切磁场都是由运动电荷产生的．(×)5．一般的物体不显磁性是因为物体内的分子电流取向杂乱无章．(√)[后思考]1．有同学认为磁感线总是从磁体北极指向南极，你认为对吗？【提示】不对，在磁体外部磁感线从磁体北极指向南极，而在磁体内部，磁感线是从南极指向北极．2．怎样可以使磁铁的磁性减弱或失去磁性？【提示】高温或猛烈的撞击可以使分子电流取向变得杂乱无章，从而失去磁性．[合作探讨]如图3-3-2所示，螺线管内部小磁针静止时N极指向右方．图3-3-2探讨1：螺线管内部磁场沿什么方向？螺线管c、d端，哪端为N极？【提示】由c指向d.d端为N极．探讨2：小磁针放在螺线管上方e处，静止时N极指向什么方向？【提示】向左．探讨3：电源的a、b端，哪端为正极？【提示】a端．[核心点击]1．磁感线的特点(1)为形象描述磁场而引入的假想曲线，实际并不存在．(2)磁感线的疏密表示磁场的强弱，密集的地方磁场强，稀疏的地方磁场弱．(3)磁感线的方向：磁体外部从N极指向S极，磁体内部从S极指向N极．(4)磁感线闭合而不相交，不相切，也不中断．(5)磁感线上某点的切线方向表示该点的磁场方向．2．磁感线与电场线的比较两种线磁感线电场线相似点引入目的形象描述场而引人的遐想线,实际不存疏密场的强弱切线方向场的方向相交不能相交(电场中无电荷空间不相交)不同点闭合曲线不闭合，起始于正电荷，终止于负电荷3.常见永磁体的磁场图3-3-34．三种常见的电流的磁场安培定则立体图横截面图纵截面图直线电流以导线上任意点为圆心垂直于导线的多组同心圆，越向外越稀疏，磁场越弱环形电流内部磁场比环外强，磁感线越向外越稀疏通电螺线管内部为匀强磁场且比外部强，方向由S极指向N极，外部类似条形磁铁，由N极指向S极(1)磁化现象：一根软铁棒，在未被磁化时，内部各分子电流的取向杂乱无章，它们的磁场互相抵消，对外不显磁性；当软铁棒受到外界磁场的作用时，各分子电流取向变得大致相同时，两端显示较强的磁性作用，形成磁极，软铁棒就被磁化了，即磁化的实质是分子电流由无序变为有序．(2)磁体的消磁：磁体受到高温或猛烈撞击状况时，即在激烈的热运动或机械运动影响下，分子电流的取向又会变得杂乱无章，使得磁体磁性消失．1．如图3-3-4所示，表示蹄形磁铁周围的磁感线，磁场中有a、b两点，下列说法正确的是()图3-3-4A．a、b两处的磁感应强度的大小不等，B a>B bB．a、b两处的磁感应强度的大小不等，B a<B bC．蹄形磁铁的磁感线起始于蹄形磁铁的N极，终止于蹄形磁铁的S极D．a处没有磁感线，所以磁感应强度为零【解析】由题图可知b处的磁感线较密，a处的磁感线较疏，所以B a<B b，故A错，B对；磁感线是闭合曲线，没有起点和终点，故C错；在没画磁感线的地方，并不表示没有磁场存在，故D错．【答案】 B2．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是()【解析】地磁场是从地球的南极附近出来，进入地球的北极附近，除两极外地表上空的磁场都具有向北的磁场分量，由安培定则，环形电流外部磁场方向向北、可知，B正确．A图地表上空磁场方向向南，A错误．C、D在地表上空产生的磁场方向是东西方向，C，D错误．故选B.【答案】 B安培定则记忆口诀“直对直，弯对弯”．即在应用安培定则时，四指始终弯曲，拇指始终伸直，当是直线电流时，拇指指向电流方向，四指指向磁场方向；当是环形电流时，四指弯曲指向电流方向，拇指指向磁场方向．匀强磁场和磁通量[先填空]1．匀强磁场(1)定义：强弱、方向处处相同的磁场．(2)磁感线特点：疏密均匀的平行直线．2．磁通量(1)定义：匀强磁场中磁感应强度和与磁场方向垂直的平面面积S的乘积，即Φ＝BS.(2)拓展：磁场B与研究的平面不垂直时，这个面在垂直于磁场B方向的投影面积S′与B的乘积表示磁通量．(3)单位：国际单位制是韦伯，简称韦，符号是Wb，1 Wb＝1_T·m2.(4)引申：B＝ΦS，表示磁感应强度等于穿过单位面积的磁通量，因此磁感应强度B又叫磁通密度．[再判断]1．在匀强磁场中面积越大，磁通量一定越大．(×)2．磁感应强度等于垂直穿过单位面积的磁通量．(√)3．磁通量不仅有大小而且有方向，所以是矢量．(×)4．将一平面置于匀强磁场中的任何位置，穿过该平面的磁通量总相等．(×) [后思考]若通过某面积的磁通量等于零，则该处一定无磁场，你认为对吗？【提示】不对．磁通量除与磁感应强度、面积有关外，还与环面和磁场夹角有关，当环面与磁场平行时，磁通量为零，但仍能存在磁场．[合作探讨]如图3-3-5所示，匀强磁场B0竖直向下，且与平面BCFE垂直，已知平面BCFE的面积为S.图3-3-5探讨1：平面BCFE的磁通量是多大？【提示】B0S.探讨2：平面ABCD的磁通量是多大？【提示】B0S.探讨3：平面AEFD的磁通量是多大？【提示】0.[核心点击]1．磁通量的物理意义：表示磁场中穿过某一平面的磁感线条数，且为穿过的磁感线的净条数．2．磁通量的计算(1)匀强磁场，磁感线与平面垂直时：Φ＝BS.(2)匀强磁场，磁感线与平面不垂直时：Φ＝BS sin θ，公式中的θ是平面与磁感线的夹角，S sin θ是平面在垂直于磁感线方向的投影面积．3．磁通量的正、负值含义(1)磁通量是标量，但有正、负．若规定磁感线从某平面穿入时，磁通量为正值，则磁感线从该平面穿出时即为负值．(2)若某一平面有正反两个方向的磁感线穿过，穿过正向的磁通量为Φ1，反向的磁通量为Φ2，则穿过该平面的磁通量Φ＝Φ1－Φ2.4．磁通量与磁感应强度的关系(1)磁感应强度的另一种定义：由Φ＝BS得B＝ΦS，此为磁感应强度的另一定义式，表示穿过垂直于磁场方向的单位面积的磁感线条数，所以B又叫作磁通密度．(2)磁感应强度的另一个单位：由B＝ΦS得磁感应强度的另一个单位是Wbm2，且1 T＝1 Wbm2＝1NA·m.3．如图3-3-6所示，在条形磁铁中部垂直套有A、B两个圆环，设通过线圈A、B的磁通量为ΦA、ΦB，则()【导学号：34522039】图3-3-6A．ΦA＝ΦBB．ΦA<ΦBC．ΦA>ΦBD．无法判断【解析】在条形磁铁的周围，磁感线是从N极出发，经外空间磁场由S 极进入磁铁内部．在磁铁内部的磁感线从S极指向N极，又因磁感线是闭合的平滑曲线，所以条形磁铁内外磁感线条数一样多，从下向上穿过A、B环的磁感线条数一样多，而从上向下穿过A环的磁感线多于B环，则从下向上穿过A环的净磁感线条数小于B环，所以通过B环的磁通量大于通过A环的磁通量．【答案】 B4．如图3-3-7所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则穿过平面的磁通量为多少？若使框架绕OO′轴转过60°角，则穿过线框平面的磁通量为多少？若从初始位置转过90°角，则穿过线框平面的磁通量为多少？图3-3-7若从初始位置转过180°角，则穿过线框平面的磁通量变化为多少？【解析】在图示位置时，磁感线与线框平面垂直，Φ＝BS.当框架绕OO′轴转过60°时可以将原图改画成从上面向下看的俯视图，如图所示．Φ＝BS⊥＝BS·cos 60°＝12BS.转过90°时，线框由磁感线垂直穿过变为平行，Φ＝0.线框转过180°时，磁感线仍然垂直穿过线框，只不过穿过方向改变了．因而Φ1＝BS，Φ2＝－BS，ΔΦ＝Φ2－Φ1＝－2BS.即磁通量变化了2BS.【答案】BS 12BS02BS求ΔΦ的三种方法导致磁通量变化的原因不同，求解磁通量变化量的方法也有差异，常见以下三种情景：(1)磁感应强度B不变，由于有效面积S发生变化导致磁通量变化，这种情况的ΔΦ利用BΔS求解．(2)面积S不变，由于磁感应强度B发生变化导致磁通量变化，这种情况的ΔΦ利用ΔBS求解．(3)磁感应强度B和有效面积S均发生变化，这种情况的ΔΦ＝B2S2－B1S1，不能用ΔB·ΔS求解磁通量变化量．高中物理考试答题技巧及注意事项在考场上，时间就是我们致胜的法宝，与其犹犹豫豫不知如何落笔，倒不如多学习答题技巧。

2020--2021人教物理选修3—1第3章磁场附答案人教选修3—1第三章磁场1、磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是()A．磁体的吸铁性B．磁极间的相互作用规律C．电荷间的相互作用规律D．磁场对电流的作用原理2、如图所示，两条通电直导线平行放置，长度为l1的导线中电流为I1，长度为l2的导线中电流为I2，l2所受l1的磁场力大小为F2，且由l1产生的磁场的磁感应强度方向在l2处垂直于纸面向外，其大小为()A．B＝F2I2l2B．B＝F2I1l1C．B＝F2I2l1D．B＝F2I1l23、如图所示，两个单匝线圈a、b的半径分别为r和2r。

圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为()A.1∶1 B．1∶2C．1∶4 D．4∶14、(双选)如图所示，在方框中有一能产生磁场的装置，现在在方框右边放一通电直导线(电流方向如图中箭头方向)，发现通电导线受到向右的作用力，则方框中放置的装置可能是()A B C D5、如图为电视机显像管的偏转线圈示意图，线圈中心O处的黑点表示电子枪射出的电子，它的方向垂直纸面向外，当偏转线圈中的电流方向如图所示时，电子束应()A．向左偏转B．向上偏转C．向下偏转D．不偏转6、(双选)回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。

设D形盒半径为R，若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f，则下列说法正确的是()A．质子被加速后的最大速度不可能超过2πfRB．质子被加速后的最大速度与加速电场的电压大小无关C．只要R足够大，质子的速度可以被加速到任意值D．不改变B和f，该回旋加速器也能用于加速α粒子7、如图所示，一半径为R的圆形区域内有垂直于纸面向里的匀强磁场，一质量为m、电荷量为q的正电荷(重力忽略不计)以速度v沿正对着圆心O的方向射入磁场，从磁场中射出时速度方向改变了θ角。
