某下部水仓泵房泵窝、配水巷施工措施实用版

仅供参考[整理] 安全管理文书配水巷施工安全技术措施日期：__________________单位：__________________第1 页共22 页配水巷施工安全技术措施一、工程概况㈠施工安排配水巷主要用于联络主副水仓，服务年限与矿井同等。

根据矿井初步设计，结合现场实际，现从副仓测4点掘进11m后，缩小断面（Ⅰ-Ⅰ断面）掘进拱形巷道4m（其中前2m，帮部只进行锚喷支护，不挂网；后2m顶、帮进行锚喷支护，不挂网）后，再以磁方位157°开口水平掘进17.4m配水巷（中-中）后，以磁方位角243°13′水平小断面（Ⅰ-Ⅰ断面）掘进4m。

配水巷掘进完工后，在配水巷开口处及距配水巷开口17.4m处分别以磁方位63°13′掘进配水井，先水平掘进2.8m后，再垂直向上掘进3.8m的配水井与主水泵房内的配水壁龛贯通然后再垂直向下掘进1m配水井。

在距配水巷开口5.8m 处、11.6m处分别以磁方位63°13′掘进吸水井，先水平掘进掘进2.8m 后，再垂直向上掘进3.8m吸水井与吸水壁龛贯通，然后再垂直向下掘进1m吸水井。

为确保安全施工，特制定以下安全技术措施。

㈡施工方法巷道采用钻爆法掘进，耙矸机＋矿车运输，按照要求直至将巷道施工完毕。

二、支护工艺配水巷、吸水井、配水井先采用锚网＋初喷（厚度30～50mm）联合支护，掘进全部完工后采用混凝土浇筑，浇筑后断面达到设计要求。

三、施工前准备㈠施工前，由技术人员（编写人员）负责贯彻批准的施工安全技术措施，并进行考试、签字,成绩合格方可下井作业。

不合格的人员必须补考，补考合格后再下井作业。

㈡开工、停工前施工队必须持开工、停工通知单逐级审批，经审批后，按审批时间开工、停工。

㈢巷道掘进时由矿技术部提供一组中、腰线。

施工队技术员必须掌握技术尺寸，防止出现误差，保证工程质量。

㈣接风、水、电至施工地点。

第 2 页共 22 页㈤将施工设备配备齐全，并运送到施工地点。

井下主排水泵房配水巷施工作业规程第一章工程概况第一节概述一、巷道名称：本作业规程掘进巷道名称：井下主排水泵房配水巷施工二、巷道设计目的及用途：该巷道设计目的是为了形成中央泵房吸水、配水系统等需要。

三、巷道设计概况：配水巷位于井下主排水泵房南侧，配水巷自1号吸水井向西开门施工，巷道方位角253°，施工长度11.05m，向东开门施工巷道方位角96°，施工长度7.2m，巷道断面特征为直墙半圆拱形，永久支护方式为喷+砌碹联合支护。

该巷道全长为18.25m（平距）。

为保证施工安全，特编本规程报审。

四、编制依据：永胜矿井井下主排水泵房平、剖、断面图附1：配水巷施工平、剖、断面图。

第二节地质水文条件配水巷掘进地质说明书第二章施工方案第一节施工顺序施工顺序1、1号先以方位253°施工，配水巷西段施工完毕后，调向以630方位角中线方向向东施工，分别与配水井，吸水井贯通并施工至设计位臵。

第二节施工工艺一、凿岩方式本规程所施工的巷道均采用光面爆破的方法破岩。

1、打眼机具：采用YT-28型气腿式凿岩机、钻杆采用Φ20*2200mm六角中空钢成品钎，钻头采用Φ28mm一字钻头打眼。

风源来自地面压风机房。

2、降尘方法采用湿式打眼；放炮使用水炮泥、爆破时打开除尘水幕，使用放炮喷雾，巷道定期冲尘等方法降尘。

二、爆破作业掏槽方式为楔式掏槽方式。

1、炸药、雷管：使用煤矿安全许用水胶炸药、煤矿安全许用毫秒延期电雷管, 最后一段的延期时间不得超过130ms。

2、装药结构：反向装药。

3、起爆方式起爆使用MFB-200型发爆器，联线方式：串并联。

为确保光面爆破，根据围岩及特殊地质条件，应随时调整爆破参数，周边眼采用隔眼装药爆破或用风镐、手镐刷至设计尺寸。

放炮前，当班班组长依照当班出勤名单，对出勤人员逐一核对，确认当班所有人员撤出警戒线以外，并派人到警戒点进行警戒，然后由班长下达放炮命令，此时放炮员打开MFB-200型发爆器，连接放炮母线，发出放炮信号5s后用MFB-200型发爆器放炮。

配水巷施工规格及安全技术措施配水巷施工规格及安全技术措施继水泵房、主副水仓的相继完工，现由开拓队施工完成配水巷，以进步完善我矿井下排水系统的改造，满足我矿生产需要。

为了保证施工安全顺利进行特编制本措施。

巷道名称：配水巷巷道规格：巷道为半圆拱断面巷道(宽×高)＝1.6m×2.0m。

顶板采用“锚杆（锚杆规格：φ×l=18×2500㎜，配合使用2卷ck2360树脂锚固剂）+“w”钢带+2000mm×1000m钢网片进行支护”。

锚杆间、排距为：800×800㎜，锚杆间排距误差±50㎜，呈矩形布置。

后附巷道断面支护示意图六、安全技术措施（一）、施工安全技术措施：（1）、施工时，要严格按照技术科提供的巷道中腰线掘进。

（2）、施工时，严禁空顶作业，锚杆支护要及时。

锚杆必须用机械或力矩扳手拧紧，确保锚杆的托盘紧贴巷壁，安装的托盘要与围岩、巷壁接触严密，严禁在托盘后充填木片、碴子等杂物，托盘、螺母要上紧上牢，锚杆外露长度30～50㎜。

（3）、施工时，要严格执行“敲帮问顶”制度，对有冒落的活矸危岩找下来，找顶人员要站在安全地点，并派专人观顶。

（7）、施工时，作业人员要随时注意工作面附近情况，发现工作面压力增大、片帮掉碴、顶板冒顶、底鼓、瓦斯忽大忽小，打钻夹钻、顶钻、瓦斯、有煤炮声，闷雷声、劈裂声等突出预兆时，必须要立即停工作业，撤出人员，向矿调度和值班干部汇报情况，撤到安全地点等候指示。

（8）、工作面瓦斯由瓦检员负责，每班测定二次，检测数据及时填入瓦斯管理牌板，严禁空班漏检或伪造检测数据。

风筒迎头不落地，距工作面的不得超过12m。

监测探头要位置合理，保证灵敏、可靠。

（9）、关于爆破的相关措施：1、掘进工作面所有爆破人员，包括爆破、送药、装药人员，必须熟悉爆炸材料性能和煤矿安全规程有关规定。

2、井下爆破工作必须由专职爆破工担任，严格执行掘进工作面作业规程及其爆破说明书。

一、工程概况目前由3108队施工井下主水仓，施工方法是综掘机施工，巷道支护方式为锚网喷+锚索永久支护，巷道荒宽5400mm，荒高3900mm，掘进断面积17.9m2。

巷道向北施工与2#配水井贯通，距离贯通剩余80m；井下主排水泵房配水巷和配水井砌碹已施工完工，配水巷和配水井内存在积水。

为确保巷道贯通安全、正确、顺利，特编制本措施以指导施工。

二、贯通方案1、为确保巷道准确贯通，测量人员必须事先根据设计放好巷道中线，密切掌握巷道进尺情况；中线一组不得少于3个测点；巷道中线必须以测量组给出为准。

巷道距离超长时，测量组及时延挂中线点或激光指向仪、并复检中线或激光指向仪的准确性。

每次掘进、支护前必须对激光进行校核，确保投点的准确性。

2、贯通前50m时，施工队技术员每班都要绘制施工进度表，并将施工进度、剩余贯通距离、预计贯通时间等有关情况及时在调度会通报，下放贯通通知单，并通知矿地测科。

3、贯通前必须先把配水井积水排干。

4、贯通前10米，每班掘进前，打设探眼，按照“探三进一”的施工方法施工。

5、距贯通距离剩余2m时，巷道采用导硐法贯通，先在巷道中部贯通一个直径1000mm左右透孔，然后刷大至设计尺寸。

6、贯通后及时进行测风工作，待风流稳定后方可恢复工作。

三、贯通施工安全注意事项1、井下中线，严格一人计算，一人审核。

导线应定期复测复算和整理，工程技术人员应精确计算，精心操作确保贯通方位正确。

2、贯通前，测量部门必须及时下达贯通通知单，施工单位严格按贯通通知单施工。

3、临时腰线必须紧跟迎头，不得超出迎头5m范围。

4、贯通前50米，测量组必须做好测量复测工作，施工队现场抓好中腰线管理，保证贯通准确无误。

5、贯通前，必须设立警戒线，并有专人负责看守。

6、每班施工前，井下跟班队长应对所使用的中线进行校验检测，中线以测量人员给出为准。

7、加强顶板管理，严禁空顶作业；8、巷道即将贯通前，应通知矿方人员。

9、贯通前检查所有的机电设备、瓦斯电闭锁，确保机电设备无失爆现象；并保护好贯通点电缆、风筒、机电设备。

泵房施工安全技术措施一、泵房现状：泵房三台水泵共用一个小井，无配水闸阀，不符合安全要求，需要改造。

二、工程要求及施工工艺：为满足规程及安全要求，需要在泵房内施工一个吸水小井和一段配水巷，小井规格为:￠1.5*3.5m,井壁采用混凝土浇灌，井壁厚度为：250mm。

配水巷长7m,半圆拱砌碹支护巷道，配水巷净高1.5 m，净宽1.2 m，吸水小井及配水巷均采用风镐施工，人工出碴，严禁放炮作业。

三、劳动组织：泵房改造施工实行“三八”制作业，每班配掘工3人，扒碴工2人，推车工2人，安全员1人，技术员1人，合计9人。

根据工作面工作量及安全要求，配足够人员，保证正常循环作业。

四、运输方式：施工后的矸，由扒碴工装入矿车，再由推车工将矸石推入副井底，由副井升井，运平地碴堆。

五、通风方式：改造水仓地点保证全负压通风，及时清理现场碴和杂物，保证风路畅通。

六、安全技术措施：（1）对工人进行安全培训，考试合格，持入井证上岗施工；（2）为保证安全和现场情况，采用风镐落碴，人工清碴，要严格交接班制度，当班问题，当班处理，不留事故隐患，要严格遵守敲帮问顶制，防止落碴伤人。

施工必须有1名有经验工人观察顶板情况，施工地点必须保证退路畅通，不影响运料、行人、运输。

（3）配水巷施工必须及时支护，最大空顶距不得超过1米，井巷工程质量必须达到标准要求。

（4）跟班技术员和队长要现场指挥，当班工程没结束不得离开，保证每个人的安全。

（5）施工地点要悬挂瓦斯报警仪，瓦斯超限时立即撤人进行处理。

（6）凡经过施工地点的人员必须经施工地点负责人同意方可通过。

（7）本措施必须向工人贯彻并认真落实，未提到的部分严格按照《煤矿安全规程》执行。

采区水泵房、水仓施工方案采区水仓工程是我矿通风系统改造项目中的一项重要工程之一。

为尽快完成该工程，经矿领导、沈阳煤科院驻襄垣办事处专家、淮南治理瓦斯专家研究决定，制定本施工方案。

一、工程概述：采区水仓工程分为两大部分，经多方面因素综合考虑，水泵房工程量由原来的83米更改为52米。

1、水泵房工程：开口位置定于23下山联络巷岔口140米处，与22回风下山（新回风立井平齐线往下开拓15米后）贯通，工程量为67米。

其中22回风下山开拓15米，水泵房主体工程量30米，两侧安全通道工程量各11米，具体特征如下：（见表一）表一：2、水仓开拓工程：（1）水仓主体工程：①配水巷工程：在水泵房中心线两侧各掘一吸水井配巷，工程量各17米，计34米；②吸水井工程：在两水仓配巷各掘一吸水井与水仓联络道贯通，吸水井垂深8米，工程量计16米。

具体特征如下：(见表二)表二：（2）水仓联络道工程：在水泵房开口位置沿23下山方位角向下开拓10米后，以方位角352°、坡度25°开拓15米，再以方位角35°、坡度0°开拓24米，与两个吸水井贯通，工程量计49米。

表三：工程量总计166米。

二、支护方式：水泵房及通道采用锚网喷支护形式，喷层厚度100㎜。

支护、水泵基础和铺底的混凝土标号均为C25号。

锚杆采用φ18㎜、L=2000㎜的左旋螺纹钢锚杆（锚杆布置图未见），配套采用Z35300型树脂药包，每孔一卷，托板采用长×宽×厚=200㎜×200㎜×10㎜的钢托板；锚索采用φ17.8㎜的钢绞线，配套采用K23600型和Z23600型树脂药包，每孔各一卷，托板采用长×宽×厚=200㎜×200㎜×15㎜的钢托板。

每根锚杆的锚固力≥50KN，每根锚索的涨拉预紧力≥100KN、锚固力≥200KN，金属网采用直径6.5㎜、网孔边长100㎜的钢筋经纬网。

清理中央水泵房配水巷安全技术措施为了防止配水巷的煤泥和配水闸影响我矿中央水泵房正常排水，根据安排，将对其进行清理检修工作，为确保施工期间安全，特编制如下安全技术措施。

一、施工前准备：1、准备好使用的工具。

2、清理配水巷前，将污水流改至副水仓，确保主水仓的水位降至最低水位。

3、在中央水泵房的开关上接一台5.5kw水泵，用于排配水巷的水，要求水泵必须安装在底板平整处，并稳固可靠，同时现场必须准备好同排水能力的备用水泵及备用排水管路。

4、中央水泵房附近接一根高压软管往配水巷送风。

二、施工步骤：1、清理配水巷之前，把主、副水仓内的水降至最低，打开1号配水闸，关闭1、2、3、4、5号配水闸，由瓦检员检查瓦斯及其他有毒有害气体，不超标的情况下，施工人员方可由小井进入配水巷。

人工用铁锨向铁桶内装渣。

2、等铁桶装满后，用绳提出小井口，将渣运出水泵房。

四、安全注意事项：1、进入工作地点前，必须首先检查巷道顶板及两帮等不安全因素，做到先处理好后再工作。

工作人员进入施工地点以前，必须由跟班人员组织人员检查巷道情况，及时排除安全隐患，确认安全无问题后，其它人员方可进入施工地点。

施工过程中，要随时注意巷道内的变化情况，发现不安全因素，要及时处理，处理好后方可继续施工。

2、每班作业前由跟班人员详细检查工具、材料是否齐全、是否符合要求，严禁使用不合格的工具。

3、在清理前进时，必须密切观察前方的淤煤高度，如果淤煤高度过高时，向有倾斜危险的淤煤处用长工具捅淤煤上部，使其倒落，以防止淤煤坍塌伤人事故发生。

4、所有施工人员必须使用好劳动保护用品，并做好“自保、互保和联保”工作。

5、在作业时如副水仓水多则打开1号配水闸，开启1号水泵排水。

6、通风管要延接到位，随清仓的进度而延伸并进行管理维护。

7、通风管如果突然停风，在配水巷内的人员必须立即撤离至小井口处，恢复通风后人员方可进入作业。

未尽事项严格按《煤矿安全规程》规定执行。

清理中央水泵房配水巷安全技术措施【会审签字】总工：机电矿长：···························安全矿长：机电部：···························生产部：安全部: ·····························通风部：地测部：···························调度室：编制人：···························编制时间：会审意见：清理中央水泵房配水巷安全技术措施鸿升煤业机电工区2015年4月。

某下部水仓泵房泵窝、配水巷施工措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月某下部水仓泵房泵窝、配水巷施工措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

一、概况Ⅱ66下部水仓内水仓、外水仓、泵房施工完成后，由我区一队、二队采用分层次、按顺序施工吸水井峒室、吸水井、配水巷。

一队施工Ⅱ66下部水仓泵房配水井及吸水井上半部分硐室和安装起重梁；二队施工配水巷和配水井、吸水井。

为确保巷道施工安全和质量，特制定如下措施：二、施工顺序:1、开拓一队按由外向里的顺序分别施工Ⅱ66下部水仓泵房配水井、吸水井上部硐室和安装起重梁。

施工按附图标记：（X1）→(P1) →（X2）→(P2) →（X3）→(P3)的顺序逐个进行。

安装起重梁按由外向里的顺序施工巷道到同时施工（见附图2）。

2、开拓二队以S6#向左偏200mm为中、按方位N282°,1‰上坡向前施工34.75 m后，分别调方位按N12°和N192°,平巷向前施工5m后停头。

调到Ⅱ66下部车场施工内水仓，内水仓完成后，施工配水巷并按附图标记：（P3）→(X3) →（P2）→(X2) →（P1）→(X1)的顺序逐个进行贯通。

三、技术要求：（一）、巷道方位、坡度Ⅱ66下部水仓泵房泵窝、配水巷严格按《Ⅱ66下部水仓、变电所、泵房及通道（修改1）》图纸设计施工。

解决方案编号：LX-FS-A70490某下部水仓泵房泵窝、配水巷施工措施标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑某下部水仓泵房泵窝、配水巷施工措施标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

一、概况Ⅱ66下部水仓内水仓、外水仓、泵房施工完成后，由我区一队、二队采用分层次、按顺序施工吸水井峒室、吸水井、配水巷。

一队施工Ⅱ66下部水仓泵房配水井及吸水井上半部分硐室和安装起重梁；二队施工配水巷和配水井、吸水井。

为确保巷道施工安全和质量，特制定如下措施：二、施工顺序:1、开拓一队按由外向里的顺序分别施工Ⅱ66下部水仓泵房配水井、吸水井上部硐室和安装起重梁。

施工按附图标记：（X1）→(P1) →（X2）→(P2) →（X3）→(P3)的顺序逐个进行。

安装起重梁按由外向里的顺序施工巷道到同时施工（见附图2）。

2、开拓二队以S6#向左偏200mm为中、按方位N282°,1‰上坡向前施工34.75 m后，分别调方位按N12°和N192°,平巷向前施工5m后停头。

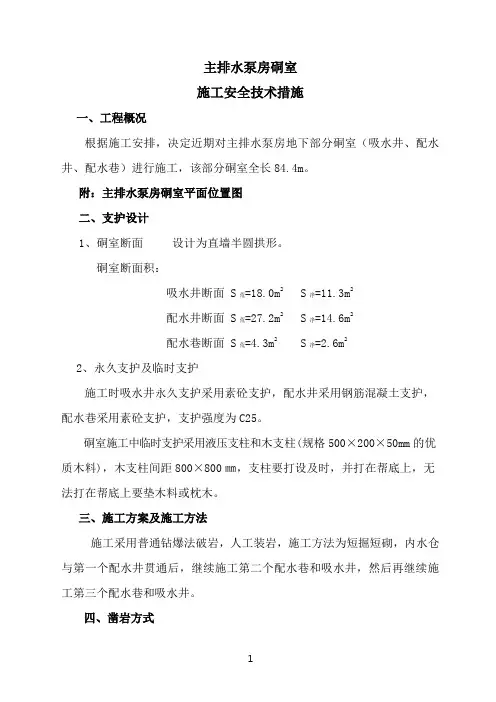

主排水泵房硐室施工安全技术措施一、工程概况根据施工安排，决定近期对主排水泵房地下部分硐室（吸水井、配水井、配水巷）进行施工，该部分硐室全长84.4m。

附：主排水泵房硐室平面位置图二、支护设计1、硐室断面设计为直墙半圆拱形。

硐室断面积：吸水井断面 S荒=18.0m2 S净=11.3m2配水井断面 S荒=27.2m2 S净=14.6m2配水巷断面 S荒=4.3m2 S净=2.6m22、永久支护及临时支护施工时吸水井永久支护采用素砼支护，配水井采用钢筋混凝土支护，配水巷采用素砼支护，支护强度为C25。

硐室施工中临时支护采用液压支柱和木支柱(规格500×200×50mm的优质木料)，木支柱间距800×800㎜，支柱要打设及时，并打在帮底上，无法打在帮底上要垫木料或枕木。

三、施工方案及施工方法施工采用普通钻爆法破岩，人工装岩，施工方法为短掘短砌，内水仓与第一个配水井贯通后，继续施工第二个配水巷和吸水井，然后再继续施工第三个配水巷和吸水井。

四、凿岩方式1、打眼机具：采用YT-27型风钻打眼，配B22mm中空六角合金钢钎及φ32mm “柱齿”型合金钢钻头打眼，楔型掏槽，光面爆破，风源来自井上永久压风机房。

2、降尘方法降尘方法采用湿式打眼、水炮泥定炮、爆破后及时洒水冲刷岩帮。

五、爆破作业掏槽方式为楔式掏槽法,眼间距不大于300 mm，确保光爆成形质量。

1、炸药、雷管使用煤矿许用φ28×400mm×0.35㎏水胶炸药、毫秒延期电雷管,分1～5段。

2、装药结构正向装药结构。

附：主排水泵房硐室断面炮眼布置图、爆破图表六、装、运岩方式1、装岩方式人工装岩2、运输方式施工中人工将矸石运至巷道地面，再采用1.5吨标准矿车运输，电机车将车拉至副井井底，由罐笼提升至地面。

七、通风系统施工过程中，局部通风机安设在井下的新鲜风流中，风筒采用直径为600mm防静电阻燃风筒，从局部风机一直接到施工迎头，风筒要环环吊挂，吊挂平直，风筒出风口距迎头不得大于10m，且耙装机前风筒不得有较大破口，以保证迎头有足够的风量，漏风率不超过3％。

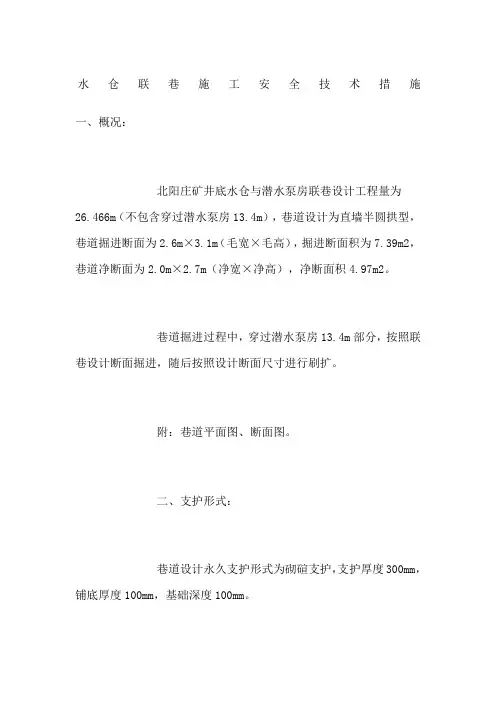

水仓联巷施工安全技术措施一、概况：北阳庄矿井底水仓与潜水泵房联巷设计工程量为26.466m（不包含穿过潜水泵房13.4m），巷道设计为直墙半圆拱型，巷道掘进断面为2.6m×3.1m（毛宽×毛高），掘进断面积为7.39m2，巷道净断面为2.0m×2.7m（净宽×净高），净断面积4.97m2。

巷道掘进过程中，穿过潜水泵房13.4m部分，按照联巷设计断面掘进，随后按照设计断面尺寸进行刷扩。

附：巷道平面图、断面图。

二、支护形式：巷道设计永久支护形式为砌碹支护，支护厚度300mm，铺底厚度100mm，基础深度100mm。

巷道一次支护采用锚网喷支护。

锚杆采用Ф18×2000mm无纵肋螺纹钢树脂锚杆，锚杆间排距800mm×800mm，矩形布置，锚杆托盘尺寸为120mm×120mm×8mm钢板，每根锚杆采用2卷树脂锚固剂进行锚固，锚固剂型号为CK2850，锚杆均使用配套标准六角加强螺母紧固，锚固力不小于88.2KN;网片规格为Ф6.5mm×900mm×1700mm，网孔规格为100mm×100mm，搭接长度100mm，网与网连接采用16#铁丝双股绑扎，每300mm绑扎一道，金属网用锚杆盘压紧；喷射混凝土厚度30mm。

巷道永久支护采用砼浇筑，原材料选用PO42.5普硅水泥，坚固干净的中粗河砂，石子采用石灰岩碎石，粒径5mm~31.5mm。

三、施工方案：（一）施工方法：巷道施工采用“三八”制，二掘一喷作业方式，待此段巷道全部掘完后，再进行永久支护。

从内水仓开始按照设计中腰线掘进施工，普通钻爆法破岩，光面爆破，1.5T矿车装矸外运。

施工时，在内水仓新鲜风流一侧适当位置布置FBDNo6.3/2×15kw局部通风机，通风方式为压入式通风，风筒为Ф600mm胶质阻燃风筒，要求风筒逢环必挂，吊挂平、直，反压边、接头严密不漏风，耙矸机后风筒无破口，耙矸机前风筒不落地，且无大的破口。

采区水仓、水泵房施工安全技术措施山西离柳焦煤集团佳峰煤矿二〇一五年四月二十七日采区水仓水泵房施工安全技术措施一、工程概况为了满足10+11号煤层掘进、回采工作面的探放水及排水，根据10+11号煤层初步设计，经矿务会研究决定在南轨道大巷2200米处施工一采区水仓及水泵房，为保证顺利施工特制定本措施。

二、断面设计及支护方式1、开口位置：南轨道大巷坐标点：X=4103488.437，Y=19551551.453处开口。

水仓断面为半圆拱，墙高1.2米，拱高1.75米，宽3.5米，净断面为9m2，长度约74米，具体见水仓施工图。

2、本水仓采用锚索、螺纹钢锚杆、钢筋网喷浆联合支护的形式。

3、支护材料规格锚杆：M24-ø22-2200mm左旋无纵筋钢螺纹钢锚杆。

锚索：1×7×17.8mm高强度低松弛预应力钢绞线，长度6300mm，钻孔直径28mm。

锚索托板：高强度托板300×300×16mm；配套锁具。

锚杆托板：拱形高强度托盘，规格150×150×10mm。

钢护板：长度400mm，宽280mm，厚度3mm。

网片：￠6.5×1200mm×1500mm 钢筋网 (网孔100×100mm)锚固剂：超快速型：MSCK2355 ￠23mm×550mm快速型：MSK2355 ￠23mm×550mm喷射混凝土：水泥、砂子、石子：=1：2：2（重量比）4、支护方式1）临时支护采用金属前探梁作为临时支护，前探梁为三根φ50mm×3000mm的钢管，并使用专用卡环固定于锚杆之上。

先将焊接金属网置于上（顶板破碎时先对拱顶部位进行初喷，厚度30～50mm）然后将前探梁伸入空顶区，每根前探梁梁体用3付卡环固定在锚杆上，用背板将顶接实。

临时支护紧跟迎头，严禁空顶作业，最大控顶距1000mm，最小控顶距200mm(详见附图)。

临时变电所、水泵房、水仓施工安全技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月临时变电所、水泵房、水仓施工安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

一、概况1、工程概况我单位承建施工的山东黄金集团建设有限公司归来庄探矿井，井中设计坐标为：X=3916431.010m,Y=5726235.045m,井口绝对标高Z=+137.500 m。

井筒净直径6.6m，累深927.5m。

一期工程已顺利竣工，目前正在进行改绞工作，准备转入井下各水平硐室及巷道施工，在各水平巷道、硐室施工前需先在-600m中段形成临时变电所、水泵房及水仓。

临时变电所、水泵房、水仓为三心拱硐室，变电所、及水泵房设计工程量为13.5m，掘进断面尺寸规格为：高3193mm,宽6200mm,支护形式为C20喷浆支护，喷厚100mm；水仓设计工程量为18°下山段9.267m，平巷段（仓体）11.3m，掘进断面尺寸规格为：高3100mm，宽4900mm，仓体容量为150m³，支护形式为C20喷浆支护，喷厚100mm，水沟布置在巷道里行右侧，宽度、高度均为300mm。

（后附平、剖、断面图）2、地质概况根据地质勘探报告及-600m马头门揭露岩石显示，临时变电所、泵房、水仓所处的层位为累深723.4m~768.5m段，灰岩夹条带状灰岩，暗红色、灰色。

某下部水仓泵房泵窝、配水巷施工措施前言水利工程建设是国民经济的重要组成部分，当前随着我国经济社会的不断发展和人民群众生活需求的不断增加，水利工程市场需求也越来越大。

为适应市场需求，我公司接到了某下部水仓泵房泵窝、配水巷施工的任务。

经过多方调查和市场分析，本次施工任务的难度系数较大，需要采取科学合理的施工措施，确保工程的安全、质量和进度。

工程概况本次施工的某下部水仓泵房泵窝、配水巷工程，是一项综合性水利工程，包括泵房和泵窝、进水井、出水井、管道、配水巷等部分，总建筑面积约为100亩。

该工程主要功能是将远距离输送来的清洁水源，经过处理后分配到附近居民的水管网中，同时维持其稳定的水压和流量。

施工措施泵房施工地质勘察为确保泵房的安全稳定，需对厂区的地质条件进行勘察，并依据勘察结果调整泵房的设计方案。

泵房的安全稳定与基础处理密切相关，为确保泵房的正常运行，需对基础土壤进行处理。

根据勘察资料及设计图纸，采用混凝土浇筑工艺，结构加强处理措施等。

结构施工泵房主体结构采用框架式、钢筋混凝土结构，标准建筑实测混凝土强度应不低于C25级。

泵房主体结构按控制节点实现整体施工，边取样边检测，确保基础工程质量。

安全措施泵房施工期间需对现场进行严格安全措施，保障施工人员的人身安全，主要包括搭建安全防护网、配备安全绳、穿戴安全防护装备等。

配水巷施工基础处理配水巷的基础采用混凝土浇筑模板作为作业平台，钢筋焊接作业平台铺垫完成后方可搭建支模。

灰口水泥砂浆作为填充材料，反复压实，待固化后再移除模板。

管道安装配水巷的管道采用玻璃钢管、水泥管、铸铁管等，管道使用前需要进行泄压试验，确保其安全可靠。

同时对管道的安装、调试过程中，严格按照安全操作规范进行操作。

配水巷施工期间需设置严格的安全防护措施，包括通风系统、静电控制等。

同时还需配备专业消防队伍、现场卫生保洁等。

泵窝施工基础处理泵窝采用梁柱钢筋混凝土结构，进行局部振动加固，以达到泵运行时保证其稳定性。

根据生产需要，在三斜井底施工水泵房，为保证施工期间的安全生产及工程质量，特编制《井底水泵房施工措施》。

一、巷道布置：经技术部门实测，以g9导线点为控制点向上8m为巷道正中以143°方位向总回风巷7#点掘进。

预透距离19.5m。

附巷道布置示意图：二、巷道断面及支护1、巷道断面：根据《煤矿安全规程》及《采矿工程师手册》相关规定，按照该巷道实际用途及顶板情况，该巷道断面采用圆弧拱，巷道荒高3.15m，中净高3.0m；荒宽4.4m，净宽4.1m；拱半径2.36m，壁高1.5m。

2、支护方式：（1）顶板支护：采用锚网带+锚索支护，锚杆采用直径18mm，长度为2m的全螺纹锚杆，网为直径为6mm网格为10cm的钢筋焊接网。

钢带厚度为宽18cm，厚3mm。

锚杆间排距为1m*1m；每隔2m布置成对布置2棵锚索，锚索间距2.6m。

锚杆锚索布置与巷道顶板面垂直。

（2）两帮支护：采用锚网梁支护，由巷道拱肩处锚杆向下1.2m垂直于两帮布置一棵锚杆，梁为12mm盘圆钢梯子梁，梯子梁与拱肩锚杆压茬；网采用与顶板相同的钢筋焊接网。

（3）顶板锚网带支护及两帮支护完成后，巷道施工喷浆，喷浆层厚度不低于15cm。

（4）巷道支护工程质量以《掘进作业安全规程》为标准。

附：巷道支护断面图3、喷浆措施：（1）质量标准及要求：喷层厚度为150mm。

表面平整度允许偏差为±50mm。

喷浆料的选择为：沙为纯净的河沙，石子粒直径小于10mm，配比为水泥：河沙：石子：水=1： 2.0：2.0：0.58；速凝剂掺入量一般为水泥重量的2～3.5%。

喷浆厚度不低于设计值的90%。

（2）喷射前的准备工作首先要敲帮问顶，处理工作面顶、帮的活矸活石，确认安全后方可施工。

清理巷道基础到硬底，保证巷道基础设计深度，巷道基础不欠挖不吊脚。

全面检查巷道断面是否符合设计断面规格尺寸要求，欠挖的部位必须进行处理，达到设计掘进断面规格后方可施工。

对喷浆机开关、电缆、风水管路、仪表等设施做全面细致的检查，确认完好后才能开机，喷浆管要使用经检验合格的高压管路，接风管时，管头不能对准人，防止管内铁锈及高压风伤人。

梗阳煤业井底主排水泵房配水巷施工及贯通安全技术措施编制人：程付印审批技术经理：机电经理：安监站长：生产经理：项目经理：编制单位：中煤第三十一工程处梗阳项目部编制日期：2011年07月15日施工作业规程（安全技术措施）审批记录表编号：梗阳煤业井底主排水泵房配水巷施工及贯通安全技术措施编制人：程付印队长：王海星施工单位：梗阳项目部矿建一队编制日期：2012年07月15日规程、措施审批表一、说明副斜井井底水仓副水仓即将施工完毕，根据梗阳煤业施工计划安排，副水仓施工完后将施工主排水泵房配水巷，配水巷长度为12.3m，配水巷施工从副水仓配水井向主水仓配水井方向掘进（由东向西），为保证施工和贯通安全和工程质量，特编制本措施。

二、准备工作1、测量部门提前放好中腰线及控制点，并与施工区队技术人员进行交底，以供施工使用。

2、备好施工工具及施工材料。

三、巷道断面及支护形式1、配水巷断面为直墙半圆拱型B净=1.2m H净=1.8m 铺底100mm S净=2.01m2B掘=1.6m H掘=2.1m H墙=1.3m S掘=3.18m2砌喧200mm 墙基250mm2、支护形式及参数采用液压点柱做为临时支护，施工时采用2根液压点柱进行临时支护。

使用时每根点柱顶端背有1根长×宽×厚=500×120×50mm的木背板，木背板上托金属网，打压后顶牢顶板，该处锚杆支护完后移至另一未支护处再行支护。

配水巷增加锚网喷临时支护：采用Φ20×2000mm螺纹钢锚杆，间排距1000×800mm，每排共计打设两根，两肩窝各一根，每根锚杆配用1支K2335与1支Z2360树脂药卷，锚杆托盘规格：150mm×150mm ×10mm的钢托板，金属网由Φ6mm盘圆钢筋焊制，网格100×100mm，网片1000×2000mm，正顶网片搭接100mm，正顶挂一片网，搭接处用14#铁丝绑扎，绑点间距不大于200mm。

安全技术/建筑施工水泵房扩巷施工安全技术措施根据扩建设计和安全检查的要求，结合井下实际情况，在原水泵房的基础上，由于断面较小，经矿务会研究决定，现安排掘进一队对水泵房进行扩巷(原断面为4.4m2扩至11.4m2)改造，为保证整个工程质量及施工安全，特编制本措施：一、巷道布置水泵房扩巷总工程量约为30米，该巷布置在全岩巷中，直墙半圆拱形断面，墙高1.57m，拱高1.13m，毛断面：毛宽4m×毛高3m;净断面：净宽3.7m×净高2.7m，喷浆厚度0.15m，锚网喷支护。

二、巷道支护及技术要求1、临时支护采用单体配铰接梁支护。

2、顶锚杆规格：16×1800mm，锚杆的间、排距为800mm×800mm，锚固剂采用3支中速剂锚固，锚杆垂直于顶帮施工，网片规格：2000×1000mm钢丝网，两网搭接100mm用铅丝联接，顶锚杆每排布置7根，间、排距800mm×800mm，喷砼厚度150㎜，比例1：2：2。

3、帮锚杆每排布置2根，帮锚杆规格：16×1200mm，间排距800mm×800mm，网片规格：2000×1000mm铁丝网，两网搭接100mm用铅丝联接。

4、锚杆质量要求：锚杆预应力4-5T，锚杆最终紧固扭矩为80N/m，日常质量监测锚杆锚固力不低于7T，拉拨检测时达到6T。

5、扩巷后，必须及时对扩巷地点进行挂网加固，扩巷深度超过0.7m的地点，要在原锚杆间补打锚杆。

6、在扩巷时，必须严格执行先顶后帮、先上后下的原则。

7、扩巷后，锚杆的打设和金属网的悬挂必须依照锚网支护质量标准化要求进行。

8、锚杆金属网支护工艺：①锚杆金属网支护工艺流程：扩巷→准备钻具、材料→确定锚杆眼位置→钻锚杆眼→安装锚固剂→安装锚杆→挂金属网→紧固锚杆→检验锚杆的预紧力。

②锚杆打设安装工艺：根据现场情况确定锚杆眼位置，然后打设锚杆，打完锚杆眼后，安装锚固剂（每根锚杆使3卷，破碎地段可多使用几卷），然后用锚杆顶住锚固剂药卷向上推，当推到能够连上锚杆钻机时，通过注锚器连上锚杆机并按动升降按钮继续顶推，直到推不动为止；此时开动锚杆机马达边搅拌边继续顶推，直到锚杆托盘离岩面20mm～30mm为止（目测的方法确定），边搅拌边顶推的时间为8s～15s，然后继续开启锚杆钻机使螺母的端盖打开，然后挂上金属网并拧紧螺母。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改1号井水仓配水闸阀施工、安全技术措施(新编版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes1号井水仓配水闸阀施工、安全技术措施(新编版)一、工程概况根据太西水仓设备安装工程需要，在太西配水巷相应位置施工配水闸阀三处。

具体位置建设计图（后附）。

配水闸阀浇注在钢筋混凝土墙体内，其具体位置见附图。

混凝土浇注的墙体厚度为800mm，在浇筑前在原巷道断面基础上往四周垂直掏槽深500mm。

在墙体掏槽的上、下、左、右位置居中打一圈￠22*2400mm钢左旋无纵筋锚杆，锚杆间距为800mm，锚杆（上托盘）外露500mm。

配水墙内用￠12螺纹钢配筋，网格为400*400mm，钢筋之间用14#铁丝扎牢。

附配筋图。

混凝土强度为C30。

浇注时混凝土要使用振动棒捣实。

在掏槽位置打一圈Ø200×2400mm钢筋锚杆，锚杆间距为600mm，每个锚杆配置一块K2335型树脂药卷，锚杆上托盘后外漏500mm。

由于配水闸阀所施工的位置为岩石，采用放小炮振动，配合风镐刷扩。

为了施工进度和安全特编写本措施。

二、施工方法1、先掏槽→打锚杆→支模→浇注。

2、搅拌机安设在地面专用棚内。

3、混凝土、模板用汽车运至工作面。

4、浇注墙时用木板搭1m宽工作平台，木板长×宽×厚=4000×200×50mm。

5、放炮所使用的雷管为毫秒电雷管，炸药为硝铵炸药直径为30mm，长度200mm,重量200g，每个炮眼的装药量为不大于100g，每次放炮的眼数不得超过5个，以防配水巷的墙体被震坏。
