(完整版)摄影测量知识点整理(完整精华版)

摄影测量学第一章绪论1摄影测量是从非接触成像系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术。

2、摄影测量学的三个发展阶段：模拟摄影测量、解析摄影测量、数字摄影测量第二章单幅影像解析基础1像主点：摄影机主光轴（摄影方向）与像平面的交点，称为像片主点。

像主距：摄影机物镜后节点到像片主点的垂距称为摄影机主距，也叫像片主距（f）。

2、航空摄影：利用安装在航摄飞机上的航摄仪，在空中以预定的飞行高度度沿着事先制定好的航线飞行，按一定的时间间隔进行曝光摄影，获取整个测区的航摄像片。

空中摄影采用竖直摄影方式，即摄影瞬间摄影机物镜主光轴近似与地面垂直。

丄丄fm L H（m—像片比例尺分母，f—摄影机主距，H —平均高程面的摄影高度H=m • f）3、相对航高是指摄影机物镜相对于某一基准面的高度，称为摄影航高。

绝对航高是相对于平均海平面的航高，是指摄影机物镜在摄影瞬间的真实海拔高。

通过相对航高H与摄影地区地面平均高度H地计算得到：H绝=H+H地5、航向重叠：同一条航线内相邻像片之间的影像重叠称，重叠度一般要求在60%以上;旁向重叠：两相邻航带像片之间的影像重叠，重叠度要求在30%左右。

6、中心投影：当投影会聚于一点时，称为中心投影；正射投影：投影射线与投影平面成正交。

r中心投影：投影射线会聚于一点（投影射线的会聚点称投影中心）r斜投影：投影射线与投影平面成斜交投影i正射投影：投影射线与投影平面成正交7、 透视变换中的重要的点线面：① 由投影中心作像片平面的垂线，交像面于 0,称为像主点；像主点在地面上的对应点以O 表示，称为地主点。

② 由摄影中心作铅垂线交像片平面于点 n ,称为像底点；此铅垂线交地面于点 N ，称为地底点。

③ 过铅垂线SnN 和摄影方向SoO 的铅垂面称为主垂面（W ），主垂面即垂直于像平面 P ，又垂直于地平面 E ，也垂直于两平面的交线透视轴 TT 。

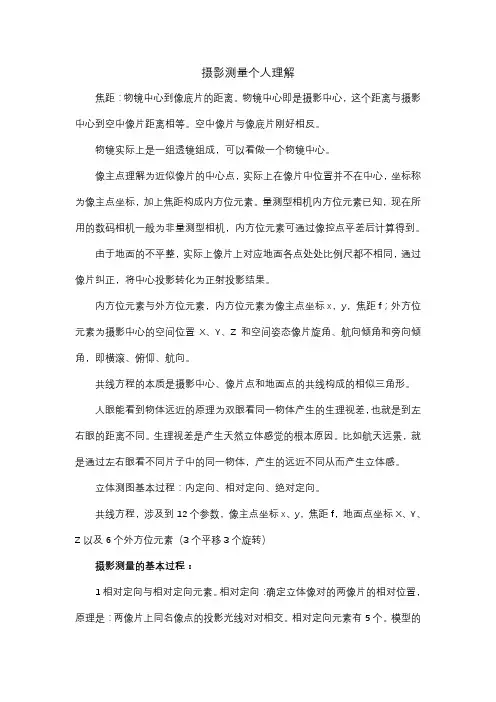

摄影测量个人理解焦距：物镜中心到像底片的距离。

物镜中心即是摄影中心，这个距离与摄影中心到空中像片距离相等。

空中像片与像底片刚好相反。

物镜实际上是一组透镜组成，可以看做一个物镜中心。

像主点理解为近似像片的中心点，实际上在像片中位置并不在中心，坐标称为像主点坐标，加上焦距构成内方位元素。

量测型相机内方位元素已知，现在所用的数码相机一般为非量测型相机，内方位元素可通过像控点平差后计算得到。

由于地面的不平整，实际上像片上对应地面各点处处比例尺都不相同，通过像片纠正，将中心投影转化为正射投影结果。

内方位元素与外方位元素，内方位元素为像主点坐标x，y，焦距f；外方位元素为摄影中心的空间位置X、Y、Z和空间姿态像片旋角、航向倾角和旁向倾角，即横滚、俯仰、航向。

共线方程的本质是摄影中心、像片点和地面点的共线构成的相似三角形。

人眼能看到物体远近的原理为双眼看同一物体产生的生理视差，也就是到左右眼的距离不同。

生理视差是产生天然立体感觉的根本原因。

比如航天远景，就是通过左右眼看不同片子中的同一物体，产生的远近不同从而产生立体感。

立体测图基本过程：内定向、相对定向、绝对定向。

共线方程，涉及到12个参数，像主点坐标x、y，焦距f，地面点坐标X、Y、Z以及6个外方位元素（3个平移3个旋转）摄影测量的基本过程：1相对定向与相对定向元素。

相对定向：确定立体像对的两像片的相对位置，原理是：两像片上同名像点的投影光线对对相交。

相对定向元素有5个。

模型的大小与方位是任意的，相对关系准确。

2绝对定向与绝对定向元素。

绝对定向：借助地面控制点对模型进行平移、旋转与缩放，确定绝对位置与方位。

绝对定向元素7个，3个平移3个方向余弦1个缩放。

需要至少三个控制点（两个平高点和一个高程点）3单像空间后方交会：利用至少三个地面控制点的坐标与对应三个像点坐标，根据共线方程反求像片6个外方位元素。

4立体像对前方交会：由立体像对中两张像片内、外方位元素和像点坐标来确定相应地面点坐标。

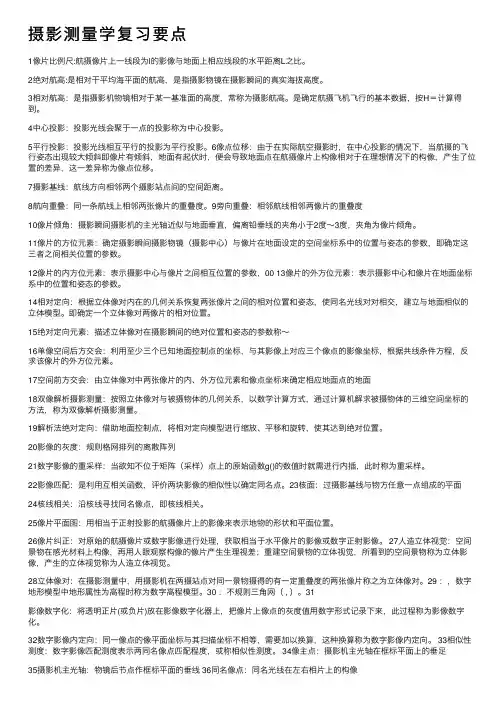

摄影测量学复习要点1像⽚⽐例尺:航摄像⽚上⼀线段为l的影像与地⾯上相应线段的⽔平距离L之⽐。

2绝对航⾼:是相对⼲平均海平⾯的航⾼，是指摄影物镜在摄影瞬间的真实海拔⾼度。

3相对航⾼：是指摄影机物镜相对于某⼀基准⾯的⾼度，常称为摄影航⾼。

是确定航摄飞机飞⾏的基本数据，按H＝计算得到。

4中⼼投影：投影光线会聚于⼀点的投影称为中⼼投影。

5平⾏投影：投影光线相互平⾏的投影为平⾏投影。

6像点位移：由于在实际航空摄影时，在中⼼投影的情况下，当航摄的飞⾏姿态出现较⼤倾斜即像⽚有倾斜，地⾯有起伏时，便会导致地⾯点在航摄像⽚上构像相对于在理想情况下的构像，产⽣了位置的差异，这⼀差异称为像点位移。

7摄影基线：航线⽅向相邻两个摄影站点间的空间距离。

8航向重叠：同⼀条航线上相邻两张像⽚的重叠度。

9旁向重叠：相邻航线相邻两像⽚的重叠度10像⽚倾⾓：摄影瞬间摄影机的主光轴近似与地⾯垂直，偏离铅垂线的夹⾓⼩于2度～3度，夹⾓为像⽚倾⾓。

11像⽚的⽅位元素：确定摄影瞬间摄影物镜（摄影中⼼）与像⽚在地⾯设定的空间坐标系中的位置与姿态的参数，即确定这三者之间相关位置的参数。

12像⽚的内⽅位元素：表⽰摄影中⼼与像⽚之间相互位置的参数，00 13像⽚的外⽅位元素：表⽰摄影中⼼和像⽚在地⾯坐标系中的位置和姿态的参数。

14相对定向：根据⽴体像对内在的⼏何关系恢复两张像⽚之间的相对位置和姿态，使同名光线对对相交，建⽴与地⾯相似的⽴体模型。

即确定⼀个⽴体像对两像⽚的相对位置。

15绝对定向元素：描述⽴体像对在摄影瞬间的绝对位置和姿态的参数称～16单像空间后⽅交会：利⽤⾄少三个已知地⾯控制点的坐标，与其影像上对应三个像点的影像坐标，根据共线条件⽅程，反求该像⽚的外⽅位元素。

17空间前⽅交会：由⽴体像对中两张像⽚的内、外⽅位元素和像点坐标来确定相应地⾯点的地⾯18双像解析摄影测量：按照⽴体像对与被摄物体的⼏何关系，以数学计算⽅式，通过计算机解求被摄物体的三维空间坐标的⽅法，称为双像解析摄影测量。

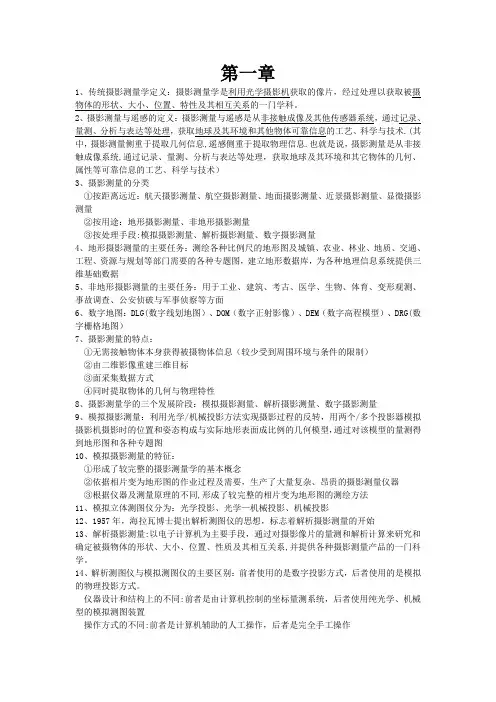

第一章1、传统摄影测量学定义：摄影测量学是利用光学摄影机获取的像片，经过处理以获取被摄物体的形状、大小、位置、特性及其相互关系的一门学科。

2、摄影测量与遥感的定义：摄影测量与遥感是从非接触成像及其他传感器系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体可靠信息的工艺、科学与技术.(其中，摄影测量侧重于提取几何信息,遥感侧重于提取物理信息.也就是说，摄影测量是从非接触成像系统,通过记录、量测、分析与表达等处理，获取地球及其环境和其它物体的几何、属性等可靠信息的工艺、科学与技术）3、摄影测量的分类①按距离远近：航天摄影测量、航空摄影测量、地面摄影测量、近景摄影测量、显微摄影测量②按用途：地形摄影测量、非地形摄影测量③按处理手段:模拟摄影测量、解析摄影测量、数字摄影测量4、地形摄影测量的主要任务：测绘各种比例尺的地形图及城镇、农业、林业、地质、交通、工程、资源与规划等部门需要的各种专题图，建立地形数据库，为各种地理信息系统提供三维基础数据5、非地形摄影测量的主要任务：用于工业、建筑、考古、医学、生物、体育、变形观测、事故调查、公安侦破与军事侦察等方面6、数字地图：DLG(数字线划地图）、DOM（数字正射影像）、DEM（数字高程模型）、DRG(数字栅格地图）7、摄影测量的特点：①无需接触物体本身获得被摄物体信息（较少受到周围环境与条件的限制）②由二维影像重建三维目标③面采集数据方式④同时提取物体的几何与物理特性8、摄影测量学的三个发展阶段：模拟摄影测量、解析摄影测量、数字摄影测量9、模拟摄影测量：利用光学/机械投影方法实现摄影过程的反转，用两个/多个投影器模拟摄影机摄影时的位置和姿态构成与实际地形表面成比例的几何模型，通过对该模型的量测得到地形图和各种专题图10、模拟摄影测量的特征：①形成了较完整的摄影测量学的基本概念②依据相片变为地形图的作业过程及需要，生产了大量复杂、昂贵的摄影测量仪器③根据仪器及测量原理的不同,形成了较完整的相片变为地形图的测绘方法11、模拟立体测图仪分为：光学投影、光学—机械投影、机械投影12、1957年，海拉瓦博士提出解析测图仪的思想，标志着解析摄影测量的开始13、解析摄影测量:以电子计算机为主要手段，通过对摄影像片的量测和解析计算来研究和确定被摄物体的形状、大小、位置、性质及其相互关系,并提供各种摄影测量产品的一门科学。

摄影测量学基础知识点一、摄影测量学的基本概念。

1. 摄影测量学定义。

- 摄影测量学是对研究的对象进行摄影，根据所获得的构像信息，从几何方面和物理方面加以分析研究，从而对所摄对象的本质提供各种资料的一门学科。

简单来说，就是利用摄影像片来测定物体的形状、大小和空间位置的学科。

2. 摄影测量的分类。

- 按距离远近分。

- 航天摄影测量：利用航天器（卫星、航天飞机等）上的摄影机对地球表面进行摄影，获取大面积的影像数据，主要用于地形测绘、资源调查、环境监测等全球性或大区域的项目。

- 航空摄影测量：通过飞机等航空飞行器上的航空摄影机对地面进行摄影，是地形测绘、城市规划等中常用的测量手段，它可以获取较高分辨率的影像，覆盖范围相对航天摄影测量小，但精度较高。

- 地面摄影测量：将摄影机安置在地面上，对目标物进行摄影测量。

常用于近景摄影测量，如建筑变形监测、文物保护中的三维建模等。

- 按用途分。

- 地形摄影测量：主要目的是测绘地形图，获取地面的地形地貌信息，包括等高线、地物位置等。

- 非地形摄影测量：用于测定物体的外形、大小和运动状态等，在工业制造（如汽车外形检测）、生物医学（如人体骨骼测量）等领域有广泛应用。

3. 摄影测量的发展历程。

- 早期的摄影测量主要基于模拟摄影测量仪器，如立体测图仪等。

通过光学机械的方法，将摄影像片进行模拟处理，实现地形测绘等功能。

- 随着计算机技术的发展，进入解析摄影测量阶段。

通过建立数学模型，利用计算机解算像片上像点的坐标，提高了测量的精度和效率。

- 现在，数字摄影测量成为主流。

它以数字影像为基础，利用计算机视觉、图像处理等技术，实现自动化、智能化的摄影测量处理，如数字高程模型（DEM）生成、正射影像图制作等。

二、摄影测量的基本原理。

1. 中心投影原理。

- 摄影测量中，摄影机的镜头相当于一个中心投影的投影中心。

地面上的点在像片上的成像过程是中心投影。

- 设地面点A，摄影中心S，像点a，在中心投影下，A点发出的光线通过镜头S 后，在像平面上成像为a点。

第一章绪论摄影测量学分类1.根据摄影机平台的位置：航天摄影测量、航空~~、地面~~、水下~~2.与被测目标距离远近：航天~~、航空~~、地面~~、远景~、显微~~3.按用途分为：地形~~、非地形~~摄影测量学的三个阶段模拟摄影测量、解析摄影测量、数字摄影测量摄影测量学的目的：测制各种比例尺的地形图摄影测量学的特点：在像片上进行量测和解译，无需接触被摄物体本身，因而很少受自然和地理条件的限制，而且可摄得瞬间的动态物体影像。

摄影测量学的主要任务：测制各种比例的地形图、建立地形数据库为地理信息系统、各种工程应用提供基础测绘数据第二章影像获取航空摄影测量优点：成图速度快，精度高，不受气候和季节的限制遥感定义：指通过某种传感器装置，在不与被研究对象直接接触下获取某特征信息，并对这些信息进行提取，加工、表达和应用的一门科学和技术遥感技术：传感器技术；信息传输技术；信息处理、提取和应用技术；目标特征的分析与测量技术遥感技术分类：1.波谱性质：电磁波遥感技术、声呐~~、物理场~~2.感测目标的能源作用：主动~~、被动~~3.记录信息的表达形式：图像式~、非图像式~4.使用平台：航天~~、航空~~、地面~~5.应用领域：地球资源~、环境~、气候~、海洋~、第三章摄影测量基础知识正射投影：若投影光线相互平行且垂直于投影面，称为正射投影中心投影：若投影光线会聚于一点，称为中心投影像片重叠：为了满足测图的需要，在同一条航线上，相邻两像片应有一定范围的影像重叠，称为航向重叠，相邻航线也应有足够的重叠，称为旁向重叠摄影比例尺：航摄像片上一线段为L的影像与地面上相应线段的水平距离L之比绝对航高：摄影瞬间摄影机的物镜中心，相对于平均海水面的航高相对航高：相对于其他某一基准面或某一点的高度均为相对航高测量生产对摄影资料的基本要求1.影像的色调2.像片重叠3.像片倾角4.航线弯曲5.像片旋角内方位元素：摄影中心与像片之间相关位置的参数包括三个参数：f X.。

《摄影测量学》基础知识梳理1、摄影测量学的主要任务：①测制各种比例尺的地形图和专题图；②建立地形数据库；③为各种地理信息系统和土地信息系统提供基础数据；2、摄影测量是利用光学摄影机摄影的像片，研究和确定被摄物体的形状、大小、位置、性质和相互关系的一门学科和技术3、摄影测量的优点：①影像记录目标信息客观、逼真、丰富；②测绘作业无需接触目标本身，不受现场条件限制；③可测绘动态目标和复杂形态目标；④影像信息可永久保存、重复量测使用；4、按用途分类：地形摄影测量、非地形摄影测量5、按平台分类：航天/航空/地面/显微/水下+摄影测量6、按影像信息处理的技术手段分类：模拟摄影测量、解析摄影测量、数字摄影测量7、摄影机的两大组成部分：镜箱（物镜）、暗箱8、摄影物镜：相机上由单个凸透镜或凹凸透镜组合（等效透镜）成的精密光学成像系统9、折射平面将空间分为两部分，物体所在的空间称为物方空间，影像所在的空间称为像方空间；两侧与主光轴的交点为物方主点和像方主点10、D 为物距，d 为像距，f 为焦距：fd 11D 1=+11、有效孔径与物镜焦距f 之比的倒数即为光圈号数，光圈号数越小，能通过的光线越多，反之12、摄影时感光材料单位面积上取得的曝光量H 等于照度E 与曝光时间t 的乘积，即H=Et13、景深：指被摄景物中能产生较为清晰影像的最近点至最远点的距离。

光圈号数越大，景深越大；光圈号数越小，景深越小14、快门是控制曝光时间的重要机件，快门从打开到关闭所经历的时间称为曝光时间，或称快门速度15、航空摄影机按摄影机主距的长度可分为短焦距（<150mm ）、中焦距（150～300mm ）和长焦距（>300mm ）摄影机。

航空摄影机的像幅均采用正方形。

短焦距航空摄影机的像幅多为18×18cm ，中焦距的多为23×23cm ，长焦距的多为23×23cm 或30×30cm16、框标：设置在摄影机焦平面（承影面）上位置固定的光学机械标志，用于在焦平面上（像片上）建立 像方坐标系17、量测用摄影机的特征:①像距是一个固定的已知值，几乎等于摄影机物镜的焦距；②承片框上具有框标；③内方位元素是已知的；18、像主点（o ）：像片主光轴与像平面的焦点19、摄影机（像片）主距：像主点与物镜后节点之间的距离20、航摄仪的三大主要部件：镜头、框标平面、底片21、摄影比例尺是指航摄设计中的像片比例尺，像片比例尺是由摄影机的主距和摄影的高度来计算的。

填空（20分） 20个名词解释（30分） 10个作图、问答（50分） 4~5个第一章绪论1、摄影测量学的定义：摄影测量学是对所研究的对象进行摄影，然后根据所摄像片信息来分析、研究，确定这些物体的大小、形状、性质和空间位置，并提供各种所需资料的一门科学（艺术、技术）2、摄影测量学研究的内容：信息获取－－－摄影机、摄影方式信息处理－－－理论、技术、设备信息显示（输出）－－－方式、设备3、摄影测量学的特点：间接测量、真实记录、信息丰富。

4、摄影测量发展史：（1）、模拟摄影测量始于19世纪50年代的地面摄测、坐标仪。

20世纪60年代达到顶峰。

（2）、解析摄影测量始于20世纪50、60年代、解析空中三角测量、解析测图仪（3）、数字摄影测量与解析摄影测量同时发展，80年代后实用。

3个阶段的特点：第二章摄影的基本知识1、2、摄影机结构：物镜、光圈、快门、取景器、暗盒3、量测用摄影机特征：（1）量测用摄影机的像距是一个固定的已知值。

（2）量测用摄影机承片框上具有框标。

框标有两类：机械框标、光学框标（3）量测用摄影机的内方位元素值是已知的。

摄影机物镜后节点在像片平面上的投影，称为像主点。

像主点与物镜后节点之间的距离称为摄影机主距，也叫像片主距，用符号表示。

像片主距和像片主点在框标坐标系中的坐标值称为摄影机的内方位元素, 或叫像片的内方位元素。

4、航摄的基本要求：（1）、航摄倾角α < 2°（2）、摄影比例尺：1/m=f/H H：航高，分为相对航高和绝对航高ｆ：摄影机主距航摄要求Δ H≦ 5%H（3）、像片重叠度航向重叠度 P% 要求60％～65％,不小于53％旁向重叠度Ｑ％要求15％～30％（4）、航向弯曲度≦3％（5）、像片旋角≦6°（6）、其它要求5、像片影像的误差：（1）、底片变形的影响－－主要原因底片在摄影曝光、摄影处理、保存时，受外力、温度、湿度的影响发生变形。

底片变形分为偶然变形和系统变形两类，系统变形又分为均匀变形和不均匀变形。

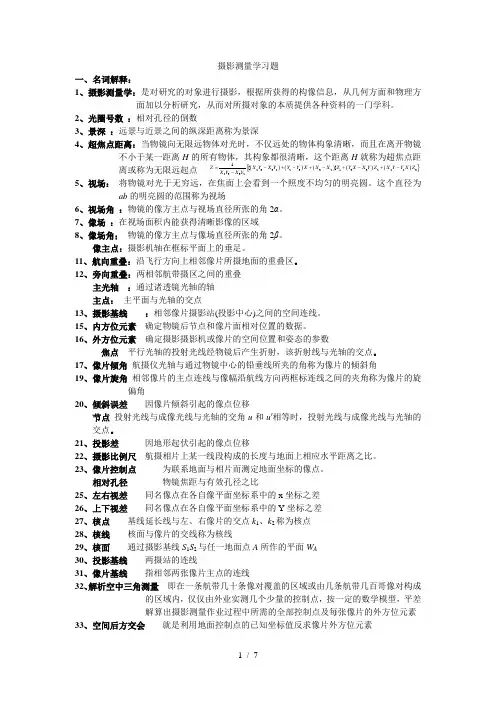

摄影测量学习题一、名词解释：1、摄影测量学：是对研究的对象进行摄影，根据所获得的构像信息，从几何方面和物理方面加以分析研究，从而对所摄对象的本质提供各种资料的一门学科。

2、光圈号数 ：相对孔径的倒数3、景深 ：远景与近景之间的纵深距离称为景深4、超焦点距离：当物镜向无限远物体对光时，不仅远处的物体构象清晰，而且在离开物镜不小于某一距离H 的所有物体，其构象都很清晰，这个距离H 就称为超焦点距离或称为无限远起点 5、视场： 将物镜对光于无穷远，在焦面上会看到一个照度不均匀的明亮圆。

这个直径为ab 的明亮圆的范围称为视场6、视场角 ：物镜的像方主点与视场直径所张的角2α。

7、像场 ：在视场面积内能获得清晰影像的区域8、像场角； 物镜的像方主点与像场直径所张的角2β。

像主点：摄影机轴在框标平面上的垂足。

11、航向重叠 ：沿飞行方向上相邻像片所摄地面的重叠区。

12、旁向重叠：两相邻航带摄区之间的重叠主光轴 ：通过诸透镜光轴的轴主点： 主平面与光轴的交点13、摄影基线 ：相邻像片摄影站(投影中心)之间的空间连线。

15、内方位元素 确定物镜后节点和像片面相对位置的数据。

16、外方位元素 确定摄影摄影机或像片的空间位置和姿态的参数焦点 平行光轴的投射光线经物镜后产生折射，该折射线与光轴的交点。

17、像片倾角 航摄仪光轴与通过物镜中心的铅垂线所夹的角称为像片的倾斜角19、像片旋角 相邻像片的主点连线与像幅沿航线方向两框标连线之间的夹角称为像片的旋偏角20、倾斜误差 因像片倾斜引起的像点位移节点 投射光线与成像光线与光轴的交角u 和u ′相等时，投射光线与成像光线与光轴的交点。

21、投影差 因地形起伏引起的像点位移22、摄影比例尺 航摄相片上某一线段构成的长度与地面上相应水平距离之比。

23、像片控制点 为联系地面与相片而测定地面坐标的像点。

相对孔径 物镜焦距与有效孔径之比25、左右视差 同名像点在各自像平面坐标系中的x 坐标之差26、上下视差 同名像点在各自像平面坐标系中的Y 坐标之差27、核点 基线延长线与左、右像片的交点k 1、k 2称为核点28、核线 核面与像片的交线称为核线29、核面 通过摄影基线S 1S 2与任一地面点A 所作的平面W A30、投影基线 两摄站的连线31、像片基线 指相邻两张像片主点的连线32、解析空中三角测量 即在一条航带几十条像对覆盖的区域或由几条航带几百哥像对构成的区域内，仅仅由外业实测几个少量的控制点，按一定的数学模型，平差解算出摄影测量作业过程中所需的全部控制点及每张像片的外方位元素33、空间后方交会 就是利用地面控制点的已知坐标值反求像片外方位元素 ()()()()(){}23322332133222323321[]Z X Y X Y Y Y X X X Z Y X X Y Z X Y Y X Z X Y X Y =-+-+-+-+--34、空间前方交会：由立体像片对的两张像片的内、外方位元素和像点坐标来确定该点的物方坐标的方法。

摄影测量考点1.什么是摄影测量？摄影测量的优点是什么？摄影测量是一门图像信息获取、处理、提取和成果表达的信息科学。

2.摄影测量分类:(1)根据相机平台位置:空间摄影测量，航空摄影测量，地面摄影测量和水下摄影测量。

(2)按距离:空间摄影测量、航空摄影测量、地面摄影测量、近景摄影测量和显微摄影。

(3)使用:地形摄影测量和非地形摄影测量(4)技术:模拟摄影测量、分析摄影测量、数字摄影测量。

(5)根据其特殊性和特殊性:雷达摄影测量、多媒体摄影测量和X射线摄影测量。

3摄影测量过程:摄影测量一般分为三个主要过程:摄影过程、负过程和正过程。

景深:形成清晰图像的物体的深度范围变成景深；景深用d f表示，其中从焦平面到最近点的距离称为前景景深，到最远点的距离称为后景深。

前后景深之和就是景深。

4航空摄影分类(1)照片倾斜角度分类:照片倾斜角度小于3度的航空摄影称为垂直航空摄影或近似垂直航空摄影，拍摄的照片为近似水平照片。

倾角大于3度的航空摄影称为倾斜航空摄影。

(2)航空摄影分类:单一航空摄影路线和航空摄影区域的航空摄影相对高度是多少？答:基于该区域平均高度平面的高度是相对高度。

相对于大地水准面的高度是绝对高度。

从摄影中心到图像平面的距离是相机的主要距离。

4.航拍照片和地形图的主要区别是什么？(1)摄影是不同的。

地形图是正投影，航空摄影是中心投影，(2)不同的表示方法。

地形图使用各种指定的图形符号和文字注释来表示地面物体，地形、航空照片通过图像的形状、大小和色调来反映地面物体。

(3)内容选择。

航空摄影是地面风景的完全反映，同时选择地形图。

5.照片的重叠和倾斜角度是多少？答:1航空摄影必须有一定的图像重叠。

重叠表示为照片的重叠部分x(y)与照片边缘长度之比的百分比，称为重叠度。

相机物镜的主光轴和铅垂线之间的角度称为照片倾斜角。

6.什么是中心投影？中心预测是什么？投射光或其延伸穿过固定点(投射中心)的投影称为中心投影。

7.绘图说明透视变换中的特殊点、线和平面？所有空间铅垂线的主交点、主轨迹和交点都像低点。

摄影测量知识点摄影测量知识点⼀、航空摄影测量的定义以分析、判读和量测航摄像⽚为基础，确定所摄地⾯⽬标的性质和空间位置的学科称之。

⼆、成图过程1.航空摄影：2.航测外业：（1）控制测量：测定少量控制点，⽤于满⾜内业电算加密。

（2）像⽚调绘3.航测内业（1）航测内业加密。

（2）航测内业测图三、航摄资料航摄资料是指航摄像⽚以及在航摄过程中所取得的其他数据像⽚、主距、摄影航⾼，像⽚重叠度，像⽚倾⾓，航线弯曲度，像⽚⽐例尺、航摄鉴定表、像⽚索引图等1．影象清晰、⾊调⼀致、反差适中、灰雾⼩2．不应有云影、阴影和雪影的影响。

3．不应有斑点、擦痕、折伤、发黄及药膜损伤等现象。

4．摄影标志清晰可辨四、摄影标志像⽚⼤⼩和摄影标志1.像幅⼤⼩:18*18cm，23*23cm，30*30cm等。

2.摄影标志:⽔准器：记录像⽚的倾斜度压平线：感光胶⽚弯曲度产⽣的像⽚变形时表：记录像⽚的拍摄时刻框标：对称的两个框标的连线的交点为像⽚的中⼼点像⽚编号：记录航摄区的位置、摄影时间、图幅、航线顺序等（三）航测成图对航摄像⽚现势性的要求现势性：航摄像⽚的现势性是指进⼊测区作业时，实地情况与摄影时⽐较发⽣变化的程度。

成图截⽌时间现势性与摄影时间到作业时间间隔的关系现势性与测图地区的关系（四）航测成图对飞⾏质量的要求1.对像⽚倾⾓的要求航空摄影时尽量使倾斜⾓α⼩，⼀般不超过2°。

2.对航摄⽐例尺的要求（1）按成图的精度要求选择航摄⽐例尺（2）根据图⾯综合取舍的需要选择航摄⽐例尺（3）按像⽚判读的要求选择航摄⽐例尺（4）像⽚⽐例尺的测定a.视距法：在距像主点1cm范围内的明显地物点上设站，选4个尽量同⾼且与测站连线近似正交的明显地物点，在像⽚上量取各长度，在实地⽤视距法测出相应长度，则可求出像⽚平均⽐例尺。

也可在像⽚上任意点设站，选择与测站⼤致同⾼，且与测站连线近似正交的两个明显地物点，在像⽚上量取其长度，在实地⽤视距法测出对应长度，则该测站范围内的像⽚平均⽐例尺可通过计算求出。

摄影测量重点第一篇：摄影测量重点第一章摄影测量学定义：摄影测量是从非接触成像系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体几何、属性等可靠信息的工艺、科学和技术。

2 摄影测量分类：按距离远近：航空、航天、近景、显微摄影测量；按用途：地形、非地形摄影测量；按处理手段：模拟、解析、数字摄影测量。

摄影机平台：航天摄影测量，航空摄影测量，地面摄影测量，水下摄影测量。

3 摄影测量任务：地形测量领域：各种比例尺的地形图、各部门专题图，建立地形数据库，提供地理信息系统所需要的基础数据；非地形测量领域：生物、医学、公安侦破、考古、建筑物变形监测。

物理投影：光学的、机械的或光学-机械的模拟投影。

数字投影：利用计算机实时地进行投影光线（共线方程）的解算，从而交会被摄物体的位置。

第二章基础知识：几何纠正的核线解析关系：设倾斜影像坐标系为x，y；水平影像坐标系为u，v。

由共线方程……在“水平”影像上获取核线影像：v=某常数即表示某一核线，u=k采样间隔……核线的重排列（重采样）……同名核线的确定：同名核线的v坐标值相等，v'=c代入右影像共线方程，即能获得右影像上的同名核线。

实质：是一个数字纠正，将倾斜影像上的核线投影（纠正）到水平影像对上，求得水平影像对上的同名核线。

3 空间前方交会：有两种方法：利用点投影系数的空间前方交会法，利用共线方程的严格解法。

点投影系数P64：N和N'表示将左像点和右像点投影到地面上的点投影系数。

P64 4 绝对定向：绝对定向元素：描述立体像对在摄影瞬间的绝对位置和姿态的参数。

λ,x0,y0,z0,Φ,Ω,Κ。

.已知数据：量测2个平高和1个高程以上的控制点。

解算过程P70：（1）获取控制点的两套坐标Xp , Yp , Zp , Xtp , Ytp , Ztp（2）给定绝对定向元素的初值λ＝1,Φ＝Ω＝Κ＝0, 数据。

广泛应用于各种高精度的解析空中三角测量和点位测定实际生产中。
