3DVIA COMPOSER 动画制作范例3DVIA Composer在台湾与大家接触的时间也有一段日子了，相信不少读者已经透过前面几期的技术通报当中了解到3DVIA Composer的相关信息。
而在上一期的文章当中，更是有针对大家日常工作当中最常使用的Office文件与3DVIA Composer的功能整合介绍，而这一次要为大家介绍的功能，就是3DVIA Composer里的动画功能。
大部分的人对于3D CAD当中的动画功能应该都不陌生、甚至都使用过。
透过动画的方式来表达设计的意念、机构的运作、展场的宣传影片…等；动画的功能让大家在沟通上更显得容易、强调产品特色让大家一目了然、在众多竞争的对手当中更为突出。
『光是3D CAD里的动画功能就能够完成这些工作了，那为何3DVIA Composer也要拥有动画的功能？它有什么特别的吗？……』，或许已经有人会开始这么想，不过没关系，本章节就是为了让广大的读者们能更深入了解3DVIA Composer它拥有的特质、迷人的地方而存在。
首先，如果还没阅读本期技术通报的『3DVIAComposer新手上路篇』，那么笔者非常建议可以先行阅读，因为在3DVIA Composer当中有许许多多的功能都可以与动画完整结合与呈现，而当您阅读完之后，应该会对于3DVIA Composer在影像的处理、强大的标注功能都感到相当便利。
在开始执行动画的工作之前，请务必要先注意视图区的左上角是否已经处于Animation mode(摄影机图示)，如果是View mode(相机图示)，则只需在该图标上以鼠标左键点一下即可切换(图1)。
图例就是3DVIA Composer动画功能的主要工具列，与SolidWorks动画的基本操作方式相同，只要拉动时间轴，再将零件移动就可以做出最简单的动画表现(图2)，不过必须要先注意时间轴上方的『Auto-keys』功能是否有启动。
若是有使用View mode将画面储存下来，也可以直接将这一张张的图面放置到动画的时间轴当中，如此一来我们就可以预先将所需要的视角、标注、爆炸先设定好，就可以在动画当中呈现出连续性的动态显示，如下图，在View tab当中以鼠标左键点选要制作动画的图面之后，再到时间轴上点选鼠标右键之后即会看到选单，然后点选『Insert selected view』(直接点选图面拖曳到时间轴上亦有相同效果)该图面就会自动加入到时间轴上，并且以连贯性的动作来呈现。
基于3DVIA Composer快速制作三维仿真动画及建立模型的方法探讨王莉(上海飞机制造有限公司5G工业创新中心，上海201324)摘要：本文通过对3DVIA Composer软件制作装配仿真动画的方法研究，肯定并阐述了其快速制作仿真动画的优势，对其制作流程中能够有效提高制作动画效率的方法进行探讨归纳，并结合实际案例具体是如何实现的，阐明了3DVIA Composer在快速制作动画方面的一些有益的参考方案建议以满足实际运用需求。
提出了使用SketchUp软件来快速创建三维模型的优势，并可与3DVIA Composer软件转化衔接来制作仿真动画。
这些都成为虚拟交互的一部分，由此衍生出了目前虚拟制造蓬勃发展的事态和结合智能制造应用的展望。
关键词：3DVIAComposer；仿真动画；虚拟交互；SketchUp；智能制造1引言在产品的设计研发过程中需要为产品配套好的说明手册、展示和宣传方式，这是产品设计制造发展的必然需求和提高产品竞争力的方法之一。
如何准确、直观且形象地将产品结构、功能、装配关系及装配过程表达出来，以及模拟关键工况的运行效果，传统的表达三维仿真动画软件如3Ds max、Maya等虽能将其参数化表现出来，但产品数模却不容易实时更新和替换，即渲染完成后如需修改以前的3D数据模型，将需要重新制作仿真动画和渲染，这将浪费了有限的时间和大量的资源。
在此基础上，如何快速便捷地制作三维仿真动画以及对其方法进行分析归纳总结显得尤为重要，在提高设计研发能力和生产加工工艺方面可以做到节约时间和成本，增强产品认知与体验的效果，如图1所示。
图13DVIA Composer制作效果图基金项目：工信部工业互联网标识解析二级节点课题(3-0106300-006)资助项目23DVIA Composer简介3DVIA Composer是法国Dassault System（达索）公司研制出的一款图形设计软件与传统的CATIA、UG、Pro-E和SolidWorks等三维建模软件不同，它着眼于快速地导入产品三维模型，对模型的位置、材质和装配信息等进行编辑处理，并以发布多种格式的技术文档以及渲染生成装配仿真动画为最终目的。
第六章导出文件顺利完成这一章，你将能够：输出一个自定义PDF格式模板添加按钮来控制Microsoft Word文档。
导出一个自定义的HTML模板。
第86页概述在3DVIA Composer基础课程中涉及了导出文件的基础知识，您保存为图像和动画为JPG光栅图形图像，SVG矢量图形图像，AVI动画。
在这一章中，我们学习如何发布到PDF和HTML以及Microsoft Wor，我们需要自定义模板和加载ActiveX代码，以控制各种格式的输出。
发布为PDF首先让我们来学习发布3DVIA Composer文件为PDF格式，在这里可以发布为同3DVIA Composer一起安装的PDF格式，也可以发布自定义格式的PDF文件。
关于自定义的PDF文件，我们将介绍两个相同3DVIA Composer文件不同动画的实例。
你可以发布3DVIA Composer内容为以下格式的PDF：U3D。
U3D是Universal 3D的缩写，这个格式显示为3D数据，读者可以通过使用放大，旋转，隐藏和显示等和内容进行互动，你可以通过选项来控制U3D的输出，要了解更多内容请查询在线帮助。
Smg（内容加强）。
在一个嵌入式的3DVIA Composer播放器中演示SMG文件。
仅查看图像。
展示2D图像在哪里可以找到它：文件→发布为PDFPDF插件要查看包含3DVIA Composer SMG（内容加强）的PDF文件，您必须先为3DVIA Composer文件下载并安装免费的Adobe Acrobat插件，以下过程是Adobe Reader的一些参考内容，请注意插件可在Adobe Acrobat或Adobe Reader7.0.7以后版本中使用。
为Adobe Reader下载3DVIA Composer播放器插件/products/3dvia/3dvia-composer/resource-center/中查找文件安装插件双击3DVIAPlayerPluglnforAdobeReaderV6R2009x.exe来安装插件复制文件安装程序安装3DVIAPlayerControl.dll 和3DVIAPlayerReader.api.文件的位置取决于你已经安装的软件（3DVIA Composer, Adobe Reader, 或Adobe Acroba），如果文件被安装在<3DVIAComposer_install_dir>\Plugins\Acrobat\Reader\Plug_lns,，你必须复制这个文件到<Reader_install_dir>\plug_ins or <Acrobat_install_dir>\plug_ins。
基于3DVia Composer动画模拟工程机械的研究前言随着工程机械不断大型化和专业化的发展，工程机械产品的结构越来越复杂，零件数量越来越庞大，零部件间的装配关系更加复杂，装配精度也更高。
尤其对于设计研发的创新型产品而言，其结构形式、拆装过程以及工作过程完全不同于常规产品，这样就造成一些问题：（1）对于车间装配人员，由于完全不熟悉产品，仅靠依靠二维纸质工艺文件指导现场装配。
二维纸质工艺文件的不直观性，给工艺技术状态控制、装配人员理解带来了很大困难，影响了整车装配周期与质量。
（2）对于营销而言，需要花费大量的宣传及客户培训费用。
利用仿真技术的可视化特性，以三维模型和动画的形式体现工程机械产品结构、仿真再现各零部件的装配过程及其工作原理，大幅度提高了复杂产品装配信息的获取效率与直观性，同时可以帮助营销更好的宣传，以及帮助用户理解工作流程，并降低解释成本。
1. 3DVIA Composer 工作流程介绍1.1软件简介[1]3DVIA COMPOSER是法国Dassualt System（达索系统）开发的图形软件，能够快速地对产品及装配资源三维模型进行编辑处理，发布多种格式的技术文档及装配仿真动画。
其显著优点如下：（1）与主流三维CAD软件有很好的兼容性。
3DVIA COMPOSER可以导入几乎所有主流的三维CAD软件设计的模型，例如SOLIDWORKS 、PROE、CATIA 、UG等；（2）高质量的压缩处理。
3DVIA COMPOSER对模型的压缩处理是非常优秀的，压缩量约为原数据的1/20-1/30，使得发动机等巨型装配体模型能够在该软件中快速高效地得以编辑处理；（3）较强的动画功能。
在3DVIA COMPOSER中刚性模型的任何变动都可以被记录为动画。
1.2工作流程3DVIA COMPOSER软件制作动画的基本流程为：2.模型的预处理模型预处理对于3DVIA COMPOSER软件制作动画非常重要，前期的模型处理的好坏直接影响后续的动画制作质量的优劣。
3DVIAComposer2013 详细安装破解图文教程1、安装文件如下图
2、安装开始，点击，如图所示
4、默认安装位置为C盘，（如果想选择其它位置，自己调整）选择好安装位置后，点击“下一步”，如图
6、选择中文，点击“下一步”
7、选择此钩，第一次运行需要以管理员身份运行，如果不选就不存在。
点击“下一步”
8、安装进行中，如图
9、安装完成，如图
10、点击我同意，继续
11、出现如图，点击“注册”
12、出现如图所示，再点击“安装许可证”如图
13、打开“许可证文件夹”，如图
14、打开之后如图所示
15、再返回安装源文件，如图，点击“crack”
16、如图，复制“3dvia.lic”
17、粘贴到许可证文件夹，如图
18、再按确定，如图
19、出现这个，如图，不管它，直接点击确定
20、再返回安装源程序，将所有文件复制，如图
21、找到你的安装目录，路径如图所示（我这里是安装在C盘，如果安装到D盘，那么你到D盘曲找就可以了），粘贴刚才复制的全部文件，如图，点击全部覆盖。
ok 现在安装破解均完成
22、在桌面打开“3DVIA Composer”
23、恭喜，安装成功。
简述3Dvia composer动画制作流程行者3Dvia composer是达索公司出品的一款重复利用3D数据进行互动式交流的软件，它能够快速的对产品及设备进行编辑处理，出版多种格式的技术文档及动画，消除语言及文字沟通带来的交流障碍，缩短了产品上市的周期。
根据以往使用3Dvia composer软件制作动画的理解，基本的制作流程如下图：下面我们逐步来看一下详细的制作过程。
一、前期模型预处理模型预处理对于3Dvia composer制作动画是非常重要的，可以说前期的模型处理是后续的动画制作的基石，正如我们盖房子打地基一样。
1.3D设计软件中的模型预处理1.1在这一步，我们首先需要将产品以及设备的3D模型建立完成，并且尽可能的多次重复的检查模型，以保证在导入3Dvia composer中尽可能少的去更改设计。
1.2其次，我们要确保将动画中除去细节视图能够看到的标准件、小零部件、隐藏在其他零部件后的部件删除，因为这些部件在动画中起不到任何作用而只能带给计算机更大的资源消耗。
对于成套的设备动画模型，我们首先尽可能的在3D设计软件中将其装配完成，这样就为我们在3Dvia composer中进行动画制作节省了大量的时间；运动部件装配尽量保证其初始的位置放置；非运动零部件尽可能制作成外壳（内部结构无需展示）。
对于单一产品，我们仅需要确保其设计完整性即可，即便是不确定的设计更改，也对后期的动画制作影响不大，因为3Dvia composer完全能够跟随设计更改而自动更新动画中的模型，并且不影响原有的动画方案。
2.3Dvia composer中的模型处理3Dvia composer可以导入几乎所有主流的3D CAD设计软件模型，例如我们常见的Solidworks、Pro/e、UG等等，并且对模型的压缩处理是非常优秀的，往往很多大型装配体在3Dvia composer中进行编辑处理速度会更快。
那么我们在3Dvia composer中对模型预处理主要包括以下几点：1.模型的颜色、纹理、贴图处理（1）我们首先要对模型的颜色进行细致的调节，这一步也是非常关键的，搭配合理的颜色会让人们对我们的产品满意度大增，往往在某些特定的关键时刻会起到决定性作用：图1 颜色属性调整模型预处理动画制作前期准备动画制作动画保存出版动画后期处理因此根据产品的特点以及使用的环境和消费群体，多方面考虑颜色的调配。
基于3DVia Composer动画模拟工程机械的研究基于3DVia Composer动画模拟工程机械的研究摘要：随着科技的发展，3D模拟技术在工程机械领域得到广泛应用。
其中，3DVia Composer动画模拟成为了一种非常有前景的技术。
本文将介绍3DVia Composer动画模拟在工程机械研究中的应用，以及其优势和局限。
通过对该技术的研究和实践，可以提高工程机械的设计、开发和使用效率，减少资源和人力成本，提升产品的市场竞争力。
一、引言工程机械是现代工业生产中不可或缺的重要设备之一。
它的设计、开发和使用对于各行各业的发展起到至关重要的作用。
传统的工程机械设计方法主要依靠二维图纸和实物样机，这种方法存在一些问题，例如时间和资源消耗较大，效率低下等。
而3DVia Composer动画模拟技术则提供了一种全新的解决方案。
通过该技术，可以将工程机械的设计、开发和使用过程以3D模拟的方式呈现，在保证质量的前提下，大大提高了效率和减少了成本。
二、3DVia Composer动画模拟技术的原理和特点3DVia Composer动画模拟技术是一种基于三维建模和动画设计的虚拟现实技术。
它通过将设计模型转化为3D模型，并进行动画设计，使得用户可以在计算机中模拟和呈现真实的工程机械的设计、开发和使用过程。
该技术的主要特点包括以下几点：1. 逼真的视觉效果：使用3D模型和渲染技术，可以呈现出逼真的视觉效果。
用户可以直观地看到工程机械的外观和内部结构，了解其工作原理和性能。
2. 实时动画设计：通过3D动画设计功能，用户可以将工程机械的操作和运动转化为动画，实时呈现在计算机中。
这样用户可以直观地了解工程机械的运行过程，发现问题和改进方案。
3. 多种交互方式：3DVia Composer动画模拟技术支持多种交互方式，例如鼠标点击、键盘操作、触摸屏等。
用户可以根据需要选择最合适的交互方式，方便地与模拟环境进行互动。
4. 灵活的场景设置：用户可以根据需要设置不同的场景，例如室内、室外、城市、野外等。

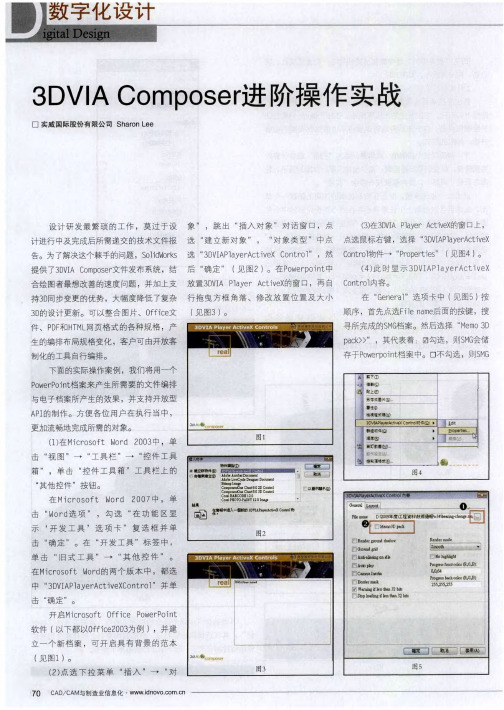

3DVIA Composer进阶操作实战
