.316 万 m 全容式 LNG低温储罐施工方案1工程基本情况1.1 基本概况LNG储罐主要用于应急储备,当出现上游停气或其他事故时,可向城市燃气管网提供正常气源。
容量为 16万m3的全容 LNG储罐,通常由预应力混凝土外罐和 9%Ni 钢内罐组成,设计温度为 -165 ℃。
1.2 低温储罐的主要构造低温储罐主要包括:钢筋混凝土灌注桩、预应力钢筋混凝土承台和外罐、外罐内衬钢板、保冷层、低温钢内罐、钢结构的半球形拱顶和预应力钢筋混凝土罐顶构成。
详见下图:图 1.2 ( a):低温储罐构造简图1.2.1 预应力混凝土外罐构造预应力混凝土外罐高 38.55m,外径 86.6m,内径 82m,墙厚 0.55m。
坐落在钢筋混凝土灌注桩基支承的双承台上,每根桩顶部安装有防震橡胶垫。
混凝土外罐墙体竖向布置了由19根、每根直径为 15.7m(7股)、强度为1860MPa的钢绞线组成的 VSL预应力后张束,预应力后张束两端锚于混凝土墙底部及顶部。
墙体环向布置了由同样规格的钢绞线组成的 VSL预应力后张束,环向束每束围绕混凝土墙体半圈.分别锚固于布置成 90°的 4根竖向扶壁柱上。
混凝土外罐墙体上内置预埋件以固定防潮衬板及罐顶承压环。
混凝土外罐构造见图 1.2 (b)。
图 1.2 ( b):混凝土外罐构造剖面图1.2.2 内罐壁构造内罐壁是低温储罐的主要构件,由具有良好的低温韧性 (-165 ℃) 和抗裂纹能力的 9%Ni 钢板焊接而成。
1.2.3 保冷层构造大型低温 LNG储罐绝热保温结构由罐顶保温、侧壁保温和罐底保温 3部分构成。
1.2.4 罐顶构造罐顶多采用预应力钢筋混凝土外罐和铝吊顶(或钢结构半球形拱顶)组成。
如下图 1.2 (c):图 1.2 ( c) : 罐顶构造示意图2工程特点、难点2.1 工程特点1、钻孔灌注桩施工专业性强。
2、罐承台钢筋混凝土属大体积混凝土施工,对施工要求较高。
3、罐底和罐体均属于预应力混凝土。
目录一、编制说明 (1)1.1 编制依据 (1)1.2 编制原则 (1)1.3 适用范围 (1)二、工程概况 (1)2.1 工程简介 (1)2.2 水文地质情况 (2)三、模板设计 (3)四、模板施工 (4)4.1 施工准备 (4)4.2 模板安装 (4)4.3 混凝土浇筑过程中模板的控制 (5)4.4 模板的拆除 (5)4.5 模板的维修和保养 (6)4.6 模板工程安装质量检查及验收 (6)五、危险源分析 (6)六、安全保证措施 (8)6.1 安全管理体系 (8)6.2 安全生产组织措施 (8)6.3 安全生产技术措施 (10)七、文明施工及环境保护 (12)7.1 文明施工 (12)7.2 环境保护 (13)八、附件 (14)一、编制说明1.1编制依据1.《水运工程施工混凝土施工规范》(JST202-2011)2.《水电水利工程模板施工规范》(DL/5110-2013)3.《水工混凝土施工规范》(DL/T5144-2015)4.《水工混凝土施工规范》(SL677-2014)5.《路桥施工计算手册》6.《水利水电工程施工手册第三卷混凝土工程》7.《水工混凝土结构设计手册》1.2 编制原则1、保证模板的平整度及刚度,完成穿墙螺栓的技术处理,保证砼出模后的整体效果。
2、采用定型化、整体化、工具化的模板,提高工效,缩短工期。
1.3 适用范围船闸主体段大型模板施工二、工程概况2.1 工程简介本项目的开发任务为以航运为主,兼顾发电等综合利用。
项目为二等工程,主要建筑物按3级建筑物设计,次要建筑物按4级建筑物设计。
枢纽挡、泄水建筑物设计洪水重现期为100年(P=1%),校核洪水重现期为1000年(P=0.1%)。
下游泄洪消能防冲建筑物设计洪水重现期为30年。
右岸防护堤防洪标准为50年一遇(P=2%),堤防工程的级别相应为2级。
通航建筑物由上、下游引航道和船闸主体段组成,船闸轴线与坝轴线正交。
船闸主体段的上闸首坝段位于左岸土石坝与泄水闸之间,为枢纽挡水建筑物组成部分。
DOKA公司的简介•我们是世界上最有实力的模板公司之一•我们提供最广泛产品、最真诚的服务•为我们的客户提供最经济、最完美的模板方案•及时、有效的现场技术指导服务•不断地研发新型、高效的模板技术DOKA系列产品介绍大面积模板Top50Top50 大面积模板是由‘I’型木工字梁、面板及钢围檩结合而成.可组成任何宽度和高度尺寸及所需的强度DOKA系列产品介绍墙模FF20FF20 预组好的木工字梁模板.每一片模板单元能轻易地做垂直向和水平向的组合,以达到所需的模板高度和长度.DOKA系列产品介绍楼板模DokaflexDokaflex 系统结合了能随时站立的钢管支撑、木梁承接座及I型木工字梁而成.是最简单又最具组合弹性的楼板模板系统.在任何平面上,仅需两人便能快速而精确的组拼和拆除.DOKA系列产品介绍钢(铝)框夹板模用最少的规格,可以组装成大面积模板,二者可混合使用,丝毫不会有任何限制.DOKA系列产品介绍D2楼板支撑系统D2楼板支撑系统应用范围广.可组成平台模重复使用,也可支撑挑高或较厚的楼板,还可以组成楼梯架.DOKA系列产品介绍ALUXO 支撑架ALUXO 支撑架能快速的组立.虽然框架的宽度为1.5m,而最大的框架(高1.80m)仍然仅重19公斤.因接合件均内建于框架里,所以避免了零件遗失或损耗的机会.DOKA系列产品介绍柱模就柱模而言,DOKA能提供多种解决的方案:接合I型木梁及钢围檩的木梁模、Framax铝制柱框夹板模或Alu-Freamax铝框夹板模组合,以及Alu-Freamax 铝制柱框模,对任何断面大小或高度皆可轻易达成.DOKA系列产品介绍爬模及自动爬模爬升模板乃是将模板往上提升,所有的组件如爬升架、模板及下部工作架可结合成一体,一次性吊升.自动爬升模板则是利用遥控的液压设备使模板自动向上爬升而无需其他起重设备,节省了等待吊车的时间.DOKA系列产品介绍圆弧模板对圆弧结构,Doka提供一般采用H20圆弧木梁模:我们提供预组好的组将,使您可以轻易地调整所需地半径.根据承荷能力根据实物的尺寸(实物的形状)•Doka 3-SO 面板•Doka H20 木工字梁•Doka WS 10, WU 12钢围檩Doka 大面积模板Top 50有很多的规格Doka 3-ply 面板3-SO•采用特殊材料制成•严格的质量控制•具有很好的防水材料•耐久的结构稳定性•显著的抗压性能Doka 木工字梁H20‘N’型和‘P’型•采用先进的技术合成•标准的结构尺寸•较高的承载力(20kN/m)•很强的耐久性Doka 大面积模板Top 50提供完美的模板解决方案•适合任意结构形状•荷载分布合理•组拼时间短•很高的通用性•标准的零部件制成合适的尺寸,并且节约费用腰部和悬臂端处理特殊围檩板面处理附加系统延伸结构背后处理变截面的形式基本构件的附加形式类型1多变的钢围檩类型2类型3标准元件和普通元件的连接.木工字梁的加固形式围檩夹H 20翼缘夹H 20木梁螺栓采用螺栓连接的构件标准且安全可调围檩延伸连接件1.40 m Top 50使用连接板和螺栓连接围檩Top 50 Z 连接板连接部件的效用转角和端部端部模板:锚固板转角:半连接板内角围檩连接部件的效用(2)条形基底:角向板楼板梁(预制):角向板桥的上部结构:上部连接板Doka 铰接板min. 61°max. 299°专用围檩WS 10 Top 50铰接板.承载弯矩: 10 kNmDoka 桥面翼缘面板T 专为精准翼缘端•质量轻,易装配•可大范围调节的系统构件•无需支撑b = 20 -60 cmh = 40 -60 cm翼缘梁夹0.40 m翼缘梁支架T0.80 m翼缘梁支撑杆T 1.40 m走道扶手T1.00 m or 1.80 mDoka 桥面翼缘工作车TDoka 桥面翼缘工作车T Ballast51510•短时间内可完成准确的坡度调节•无特殊附件的标准工作车•易于搭建•适用于修复工作GF-67-99eDoka facade 模板Top 50从内部看从外部看节省混合结构施工的时间•安装façade 系统构件•无需额外的脚手架•支设现浇砼柱模.SW-15-99eGF-63-99eGF-64-99eGF-65-99eGF-66-99eGF-68-99eGF-69-99eGF-72-2000eGF-71-2000e。

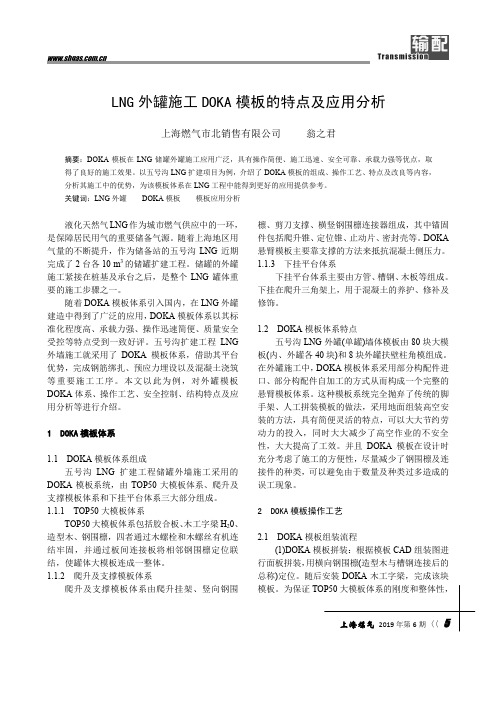

上海煤气2019年第6期〈〈 5LNG 外罐施工DOKA 模板的特点及应用分析上海燃气市北销售有限公司 翁之君摘要:DOKA 模板在LNG 储罐外罐施工应用广泛,具有操作简便、施工迅速、安全可靠、承载力强等优点,取得了良好的施工效果。
以五号沟LNG 扩建项目为例,介绍了DOKA 模板的组成、操作工艺、特点及改良等内容,分析其施工中的优势,为该模板体系在LNG 工程中能得到更好的应用提供参考。
关键词:LNG 外罐 DOKA 模板 模板应用分析液化天然气LNG 作为城市燃气供应中的一环,是保障居民用气的重要储备气源。
随着上海地区用气量的不断提升,作为储备站的五号沟LNG 近期完成了2台各10 m 3的储罐扩建工程。
储罐的外罐施工紧接在桩基及承台之后,是整个LNG 罐体重要的施工步骤之一。
随着DOKA 模板体系引入国内,在LNG 外罐建造中得到了广泛的应用,DOKA 模板体系以其标准化程度高、承载力强、操作迅速简便、质量安全受控等特点受到一致好评。
五号沟扩建工程LNG 外墙施工就采用了DOKA 模板体系,借助其平台优势,完成钢筋绑扎、预应力埋设以及混凝土浇筑等重要施工工序。
本文以此为例,对外罐模板DOKA 体系、操作工艺、安全控制、结构特点及应用分析等进行介绍。
1 DOKA 模板体系1.1 DOKA 模板体系组成五号沟LNG 扩建工程储罐外墙施工采用的DOKA 模板系统,由TOP50大模板体系、爬升及支撑模板体系和下挂平台体系三大部分组成。
1.1.1 TOP50大模板体系TOP50大模板体系包括胶合板、木工字梁H 20、造型木、钢围檩,四者通过木螺栓和木螺丝有机连结牢固,并通过板间连接板将相邻钢围檩定位联结,使罐体大模板连成一整体。
1.1.2 爬升及支撑模板体系爬升及支撑模板体系由爬升挂架、竖向钢围檩、剪刀支撑、横竖钢围檩连接器组成,其中锚固件包括爬升锥、定位锥、止动片、密封壳等。
DOKA 悬臂模板主要靠支撑的方法来抵抗混凝土侧压力。
DOKA模板在广汇启东LNG储罐项目上的应用发表时间:2019-07-01T13:48:58.140Z 来源:《防护工程》2019年第6期作者:张云康1 黄辉2 蔡自斌3[导读] 南通吕四港广汇能源2#160000立方米LNG储罐项目,为预应力钢筋混凝土全包容LNG工程,储罐为全容冷冻罐。
1.海门住建局江苏海门市 226100;2.南通三箭建设发展有限公司江苏海门市 226100;3.中南建设中南集团江苏海门市 226100 摘要: DOKA模板自引进以来在各种工程得到广泛使用,本文介绍DOKA模板的构造,结合启东广汇LNG储罐墙体施工,论述了DOKA 模板设计、安装、提升、使用的技术要求,力求专项方案的具备安全性、完整性、针对性、可行性、经济性,从而使DOKA模板专项方案达到安全可靠、技术先进、经济合理目的。
关键词:DOKA模板;专项方案;安全管理一、工程概况南通吕四港广汇能源2#160000立方米LNG储罐项目,为预应力钢筋混凝土全包容LNG工程,储罐为全容冷冻罐,内罐能独立盛放LNG,即使外罐砼结构遭到撞击内罐仍可存放LNG,外罐可承受设计的外部荷载,并可在内罐泄漏时存放大部分LNG,砼罐体比金属罐体承受更大的偶然荷载,增加了罐体的安全性,罐顶采用钢筋砼结构,泄压、防火使得罐体更加安全,因LNG储罐在-161.5度以下工作,对钢筋、砼提出了更高的要求,鉴于此采用国际先进的DOKA模板体系。
奥地利DOKA模板,质量稳定、安拆快捷、运输方便、组合性强、变化多样、可用于各种工程,特别是用于罐体墙施工浇筑的砼,不仅外表光滑、接缝平整、线条顺正、弧线流畅,而且还能大大加快施工进度、速短工期。
DOKA公司自1958年成立以来,在我国建筑工程模板方面得到较为广泛应用,在大坝、LNG储罐、电视塔等工程中DOKA的各种模板系列充分融合了简洁,方便,安全的特性。
特别在广东LNG、江苏LNG、宁波LNG等项目成功使用。
爬模安全施工方案一、引言爬模是建筑施工中常见的作业环节,但其安全风险较高,需要严格遵守相关的安全操作规程,才能有效保障施工人员的安全。
本文将就爬模安全的施工方案进行详细的介绍和分析。
二、施工前准备工作在进行爬模作业之前,必须做好以下准备工作:1.确保爬模工艺流程清晰明了,明确每个工序的具体要求;2.选择合格的施工人员进行作业,必须经过专业培训并持证上岗;3.检查施工设备和工具的完好性和可靠性;4.制定详细的施工计划和安全方案,确保周密的组织和安排;5.作业现场需设置警示标识和安全通道,配备必要的安全设施。
三、施工过程中的安全措施在进行爬模的施工过程中,应始终严格遵守以下安全措施:1.统一指挥,听从专业人员指挥,做好现场安全交底;2.使用合格的爬模设备和工具,严禁使用破损或过期设备;3.严格遵守作业流程,杜绝违章作业,保持施工现场整洁有序;4.注意作业环境的通风和照明,提高工作效率的同时保障作业人员的安全;5.做好沟通协调工作,及时解决施工现场的安全问题,确保作业顺利进行。
四、施工结束后的安全检查在爬模作业结束后,应进行全面的安全检查和整改工作:1.检查施工现场和设备的安全状态,及时对安全隐患进行整改;2.做好施工记录和数据汇总,分析并总结施工过程中的经验教训;3.做好安全事故的登记和报告工作,及时处理相关问题,防患于未然。
五、总结爬模作业是一项技术性较强的建筑施工活动,要求施工人员具备较高的专业技能和丰富的施工经验。
只有严格遵守安全操作规程,严密监督施工过程,提高安全意识和责任意识,才能有效防范施工中的安全风险,确保施工的顺利进行。
希望本文介绍的爬模安全施工方案对相关施工单位和从业人员有所帮助。
中国核工业华兴建设有限公司CHINA NUCLEAR INDUSTRY HUAXING CONSTRUCTION CO., LTD.项目名称PROJECT文件编码CODE文件类别DOC. TYPE方案Method Statement文件名称DOC. TITLE预应力平台施工方案Method Statement For Pre-stressing WorkPlatform…A版次Revision 日期Date编制Prepared审核Reviewed批准Approved总包Contractor业主/监理Owner/Supervision修改说明Description提交供审核For ApprovalContents目录1 Reference编制依据 (1)1.1 Construction Specifications施工规范 (1)1.2 Construction Drawings施工图纸 (1)1.3 Relevant documents项目相关文件 (1)2 General工程概况 (1)3 Preparation施工准备 (2)3.1 Technical preparation技术准备 (2)3.2 Equipment and machinery设备及机具 (2)3.3 Material材料 (2)4 Construction arrangement施工安排 (3)4.1 Management管理人员 (3)4.2 Worker施工人员 (3)5 Working method施工方法 (4)5.1 Working platform for threading and tensioning穿束-张拉施工作业平台 (4)5.1.1 Working platform for roof ring beam(Top lift)环梁层(最顶层)作业平台 (4)5.1.2 Working platform for lift 2 to top lift 2层至顶层作业平台 (5)5.2 Working platform for grouting and pocket closure灌浆、封锚施工作业平台 (6)5.3 Access通道 (7)5.4 Platform removal平台的拆除 (7)5.4.1 Scaffold platform removal平台上脚手架的拆除 (7)5.4.2 Doka platform removal模板平台的拆除 (8)6 Quality control质量控制 (9)6.1 Quality assurance质量保证 (9)6.2 Quality control质量控制 (10)7 Construction safety施工安全 (10)8 Others其他要求 (12)9 Appendix附件 (12)1Reference编制依据1.1Construction Specifications施工规范——Technical code for safety of works at heights in construction《筑施工高处作业安全技术规范》JGJ80-91——Standard for construction safety inspection《建筑施工安全检查标准》JGJ59-2011——Load code for the design of building structures《建筑结构荷载规范》GB50009-2012——Technical code for safety of steel tubular scaffold with couplers in construction 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011——Technical code for safety of frame scaffoldings with steel tubules in construction 《建筑施工门式钢管脚手架安全技术规范》JGJ128-20101.2Construction Drawings施工图纸Doka模板卡组装图Doka模板组装图纸1.3Relevant documents项目相关文件——General Method Statement施工组织设计——Project specifications项目规范——Technical documents for Doka formworkDoka模板技术文件2General工程概况本项目储罐墙体采用后张法预应力体系,由水平和竖向两个方向的预应力束组成,其中水平预应力束共×根,竖向预应力束×根。
中国核工业华兴建设有限公司CHINA NUCLEAR INDUSTRY HUAXING CONSTRUCTION CO., LTD.项目名称PROJECT文件编码CODE文件类别DOC. TYPE方案Method Statement文件名称DOC. TITLEDoka模板专项方案Method Statement For Doka Formwork…A版次Revision 日期Date编制Prepared审核Reviewed批准Approved总包Contractor业主/监理Owner/Supervision修改说明Description提交供审核For ApprovalContents目录1Reference编制依据 (1)1.1Construction specifications施工规范 (1)1.2Construction drawings施工图纸 (1)1.3Relevant documents项目相关文件 (2)2General工程概况 (2)3Doka formwork system Doka模板体系 (2)3.1Composition of wall formwork墙体模板的组成 (2)3.2Quantity statistics of a single tank wall formwork and platform单罐墙体模板及平台数量统计 (5)3.3Template technology performance index墙体模板技术性能指标 (6)4Preparation施工准备 (7)4.1Technical preparation技术准备 (7)4.2Equipment and machinery设备及机具 (7)5Construction arrangement施工安排 (8)5.1Management管理人员 (8)5.2Worker施工人员 (8)6Wall formwork construction墙体模板施工 (8)6.1Formwork assembly墙体模板拼装 (8)6.21st lift construction第一层施工 (10)6.32nd lift construction第二层施工 (11)6.43rd lift construction第三层施工 (13)6.5Standard lift construction标准层施工 (14)6.6Detail treatment scheme模板细部处理措施 (16)7Quality requirement质量要求 (17)7.1Quality assurance质量保证 (17)7.2Quality control质量控制 (18)8Construction safety施工安全 (20)8.1General总述 (20)8.2Safety measure of formwork construction模板安全施工措施 (20)8.3Typhoon prevention measures防台风措施 (22)9Others其他要求 (22)10Appendix附件 (22)1Reference编制依据1.1Construction specifications施工规范——Code for construction of concrete structures《混凝土结构工程施工规范》(GB50666-2011)——《Concrete engineering construction quality acceptance specification》GB50204-2002(2011版);《混凝土工程施工质量验收规范》GB50204-2002(2011版);——Unified standard for constructional quality acceptance of building engineeringGB50300-2013;《建筑工程施工质量统一验收标准》GB50300-2013;——Survey Specification《工程测量规范》GB50026-2007)——《Construction engineering template technical specification》JGJ74-2003;《建筑工程大模板技术规程》JGJ74-2003——Technical code for safety of forms in construction《建筑施工工程模板安全技术规范》JGJ162-2008——《Safety nets》(GB 5725-2009)《安全网》(GB 5725-2009)——《Building construction safety inspection standards》JGJ59-2011;《建筑施工安全检查标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ46-2005。
——《Technical code for safety of high-place operation on construction site》(JGJ80-91) 《建筑施工高处作业安全技术规程》(JGJ80-91)——《Building construction handbook》the fifth edition;《建筑施工手册》第五版1.2Construction drawings施工图纸Doka模板卡组装图Doka模板组装图纸1.3Relevant documents项目相关文件——Project specifications项目规范2General工程概况×××LNG位于×××,项目包括×座储存容积为××万立方米的LNG全容型储罐。
储罐由混凝土外罐和钢结构内罐组成。
中核华兴负责储罐土建工程的施工,外罐内径××m,高××m,为预应力钢筋混凝土结构。
3Doka formwork system Doka模板体系3.1Composition of wall formwork墙体模板的组成DOKA 150F climbing formwork system is composed of four parts: wall template systemTop50, supporting system, operation platform system, and anchorage system.墙体150F爬升模板体系由四大部分组成:模板系统Top50、支撑系统、操作平台系统和锚固系统。
TOP50 system is composed of three parts: the H20 wood beams, main waling and Tie-rod system.TOP50系统由木工字梁,主龙骨,对拉螺杆系统三部分组成。
Support system is composed of four parts: the climbing bracket 150F, vertical steel waling, scissors supports, hook bolt.支撑系统由爬升挂架150F、竖向钢围楞、剪刀支撑、钩头螺栓四部分组成。
Platform system is composed of three parts: the upper operating platform, the middle main platform and lower concrete repair platform.操作平台由上层操作平台、中层主平台及下层混凝土修补平台三部分组成。
The upper operating platform上部操作平台Consist of a steel bracket and plank. Assembling reinforcement, pre-stressed pipeline installation, concrete pouring and other construction activities are carried out at the platform, steel bracket by timber bolted to the template of the beam.由钢制托架及木板组成。
钢筋绑扎、预应力管道安装、混凝土浇筑等施工活动均在该平台进行,钢托架通过螺栓固定于模板的木工字梁上。
The middle main platform中层主平台In the middle of the template system, formwork support is arranged on the platform. The platform is composed of bearing bracket and wooden platform board, by climbing cone bearing bracket fixed on the concrete cylinder.在整个模板体系的中间,模板的支设在该平台进行。
该平台由承重托架及木平台板组成,承重托架通过爬升锥体固定在混凝土筒体上。
The lower concrete repair platform下层混凝土修补平台Located in the lower part of middle main platform, consists of a steel frame and wooden platform, and is connected with the middle main platform. The side board and the safety net available enclosure, as the repair platform cylinder wall.位于中层主平台下部,由钢制平台挂架和木板组成,并与中层主平台相连。
侧面可用木板及安全网围护,做为储罐墙体的修补平台。
Anchorage system includes: climbing cone 15.0cm, positioning cone 15.0cm, anchor plate, the plastic sleeve.锚固系统包括:爬升锥15.0cm、定位锥体15.0cm、锚固板、塑料套筒。
构件示意图一爬升支架150F水平钢围檩及 竖向钢梁固定器竖向钢围檩3,00m +可调顶撑剪刀撑操作平台示意图二3.2 Quantity statistics of a single tank wallformwork and platform 单罐墙体模板及平台数量统计Tank outside formworks have 48 pieces, in which includes 36 pieces of formwork A, 4 pieces of formwork C, 4 pieces of formwork A-L, 4 pieces of formwork A-R and 8 pieces of corner formwork at buttress.罐外侧模板共计大模板48块,其中包括36块模板A ,4块模板C ,4块模板A-L ,4块模板A-R ,8块扶壁柱角模。
