第三章侧压力

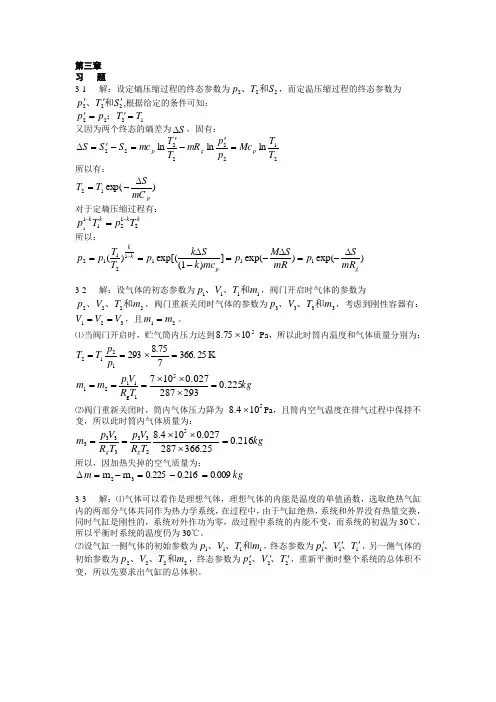

第三章 习 题3-1 解：设定熵压缩过程的终态参数为222S T p 和、，而定温压缩过程的终态参数为222S T p '''和、,根据给定的条件可知： 1222T T p p ='='； 又因为两个终态的熵差为S ∆，固有：21222222lnlnlnT T Mcp p mRT T mc S S S pgp='-'=-'=∆所以有：)exp(12pmCS T T ∆-=对于定熵压缩过程有：kkkkT p T p 212111--=所以：)exp()exp(])1(exp[()(11112112gpk kmR S p mRS M p mck S k p T T p p ∆-=∆-=-∆==-3-2解：设气体的初态参数为1111m T V p 和、、，阀门开启时气体的参数为2222m T V p 和、、，阀门重新关闭时气体的参数为3333m T V p 和、、，考虑到刚性容器有：321V V V ==，且21m m =。

⑴当阀门开启时，贮气筒内压力达到51075.8⨯Pa ，所以此时筒内温度和气体质量分别为：K 25366.78.752931212=⨯==p p T Tkg T R V p m m 0.2252932870.02710751g 1121=⨯⨯⨯===⑵阀门重新关闭时，筒内气体压力降为 5104.8⨯Pa ，且筒内空气温度在排气过程中保持不变，所以此时筒内气体质量为： kg T R V p T R V p m g g 216.025.366287027.0104.852333333=⨯⨯⨯==所以，因加热失掉的空气质量为：kg m 0.0090.2160.225m m Δ32=-=-=3-3 解：⑴气体可以看作是理想气体，理想气体的内能是温度的单值函数，选取绝热气缸内的两部分气体共同作为热力学系统，在过程中，由于气缸绝热，系统和外界没有热量交换，同时气缸是刚性的，系统对外作功为零，故过程中系统的内能不变，而系统的初温为30℃，所以平衡时系统的温度仍为30℃。

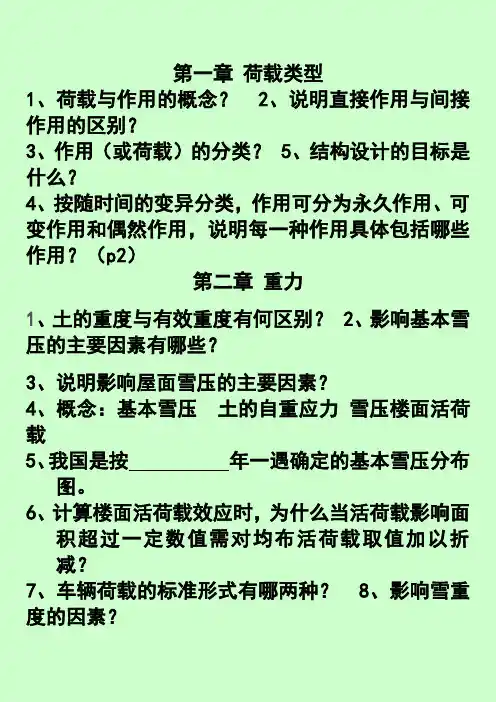

第一章荷载类型1、荷载与作用的概念？2、说明直接作用与间接作用的区别？3、作用（或荷载）的分类？ 5、结构设计的目标是什么？4、按随时间的变异分类，作用可分为永久作用、可变作用和偶然作用，说明每一种作用具体包括哪些作用？（p2）第二章重力1、土的重度与有效重度有何区别？2、影响基本雪压的主要因素有哪些？3、说明影响屋面雪压的主要因素？4、概念：基本雪压土的自重应力雪压楼面活荷载5、我国是按年一遇确定的基本雪压分布图。

6、计算楼面活荷载效应时，为什么当活荷载影响面积超过一定数值需对均布活荷载取值加以折减？7、车辆荷载的标准形式有哪两种？ 8、影响雪重度的因素？注：要求会计算双坡屋面的雪荷载标准值，会计算传递到梁墙柱上的楼面活荷载标准值的大小。

第三章侧压力1、土的侧压力的定义。

2．根据挡土墙的位移情况和墙后土体所处的应力状态，土压力可分为哪几类？并说明他们各自的定义。

3、侧压力包括哪些力？第四章风荷载1、说明风速与风压的关系？2、概念：风压基本风压风剖面（p44）3、基本风压通常应符合哪五项规定？4、说明影响基本风压的主要因素？5、顺风向平均风与脉动风的联系与区别？（p21）6、顺风向总风压的表达式并说明表达式中各字母的含义。

7、说明风载体型系数、风压高度变化系数、风振系数的意义。

8、在什么条件下需考虑结构横风向风效应？9、解释结构风致驰震现象。

10、计算题：教材例4－1和例4－3、4-4。

注：要求会计算风荷载标准值（p180）第五章地震作用1、地震有哪些类型？2、构造地震是怎样产生的？3、震级与烈度的概念？4、震级与烈度的关系？（P75）5、表征地面运动特征的主要物理量有哪些？（p78）6、影响地面运动频谱的主要因素有哪些？（p79）7、地震反应谱的实质是什么？（p82）8、影响地震反应谱的主要因素有哪些？9、我国设防烈度、基本烈度的定义9、说明振型分解反应谱法的主要理论基础。

10、说明底部剪力法的计算基本假定。

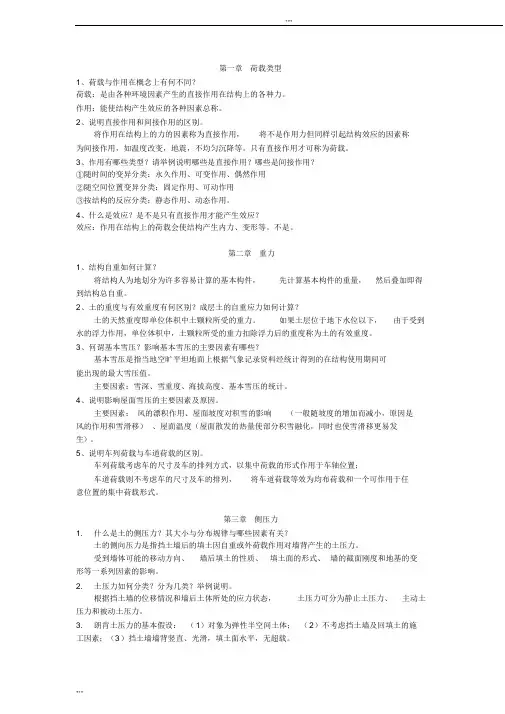

第一章荷载类型1、荷载与作用在概念上有何不同？荷载：是由各种环境因素产生的直接作用在结构上的各种力。

作用：能使结构产生效应的各种因素总称。

2、说明直接作用和间接作用的区别。

将作用在结构上的力的因素称为直接作用，将不是作用力但同样引起结构效应的因素称为间接作用，如温度改变，地震，不均匀沉降等。

只有直接作用才可称为荷载。

3、作用有哪些类型？请举例说明哪些是直接作用？哪些是间接作用？①随时间的变异分类：永久作用、可变作用、偶然作用②随空间位置变异分类：固定作用、可动作用③按结构的反应分类：静态作用、动态作用。

4、什么是效应？是不是只有直接作用才能产生效应？效应：作用在结构上的荷载会使结构产生内力、变形等。

不是。

第二章重力1、结构自重如何计算？将结构人为地划分为许多容易计算的基本构件，先计算基本构件的重量，然后叠加即得到结构总自重。

2、土的重度与有效重度有何区别？成层土的自重应力如何计算？土的天然重度即单位体积中土颗粒所受的重力。

如果土层位于地下水位以下，由于受到水的浮力作用，单位体积中，土颗粒所受的重力扣除浮力后的重度称为土的有效重度。

3、何谓基本雪压？影响基本雪压的主要因素有哪些？基本雪压是指当地空旷平坦地面上根据气象记录资料经统计得到的在结构使用期间可能出现的最大雪压值。

主要因素：雪深、雪重度、海拔高度、基本雪压的统计。

4、说明影响屋面雪压的主要因素及原因。

主要因素：风的漂积作用、屋面坡度对积雪的影响（一般随坡度的增加而减小，原因是风的作用和雪滑移）、屋面温度（屋面散发的热量使部分积雪融化，同时也使雪滑移更易发生）。

5、说明车列荷载与车道荷载的区别。

车列荷载考虑车的尺寸及车的排列方式，以集中荷载的形式作用于车轴位置；车道荷载则不考虑车的尺寸及车的排列，将车道荷载等效为均布荷载和一个可作用于任意位置的集中荷载形式。

第三章侧压力1.什么是土的侧压力？其大小与分布规律与哪些因素有关？土的侧向压力是指挡土墙后的填土因自重或外荷载作用对墙背产生的土压力。

荷载与与结构设计原则复习第一章荷载类型1．荷载类型：1．荷载与作用：荷载、直接作用、间接作用、效应2．作用的分类：按随时间的变异、随空间位置的变异和结构的反应分类例如：1、由各种环境因素产生的直接作用在结构上的各种力称为荷载。

(√)2、由各种环境因素产生的间接作用在结构上的各种力称为荷载。

(×)3、什么是荷载? (荷载的定义是什么?)?)答：由各种环境因素产生的直接作用在结构的各种力称为荷载。

4、土压力、风压力和水压力是荷载，由爆炸、离心作用等产生的作用在物体上的惯性力不是荷载。

(×)5、什么是效应?答：作用在结构上的荷载使结构产生的内力、变形、裂缝等就叫做效应。

6、什么是作用?直接作用和间接作用?答：使结构产生效应(结构或构件的内力、应力、位移、应变、裂缝等)的各种因素总称为作用。

可归结为作用在结构上的力的因素称为直接作用；不是作用力但同样引起结构效应的因素称为间接作用。

7、只有直接作用才能引起结构效应，间接作用并不能引起结构效应。

(×)8、严格意义上讲，只有直接作用才能称为荷载。

(√)9、以下几项中属于间接作用的是C C10、预应力属于 A 。

温度变化属于 B 。

A、永久作用B、静态作用C、直接作用D、动态作用第二章重力1．重力(静载)1）结构自重2）土的自重应力3）雪荷载（基本雪压、雪重度、屋面的雪压）例如：1、基本雪压是指当地空旷平坦地面上根据气象记录资料经统计得到的在结构使用期间可能出现的最大雪压值。

(√)2、我国基本雪压分布图是按照 C 一遇的重现期确定的。

A、10年B、30年C、50年D、100年3、虽然最大雪重度和最大雪深两者有很密切的关系，但是两者不一定是同时出现。

(√)4、造成屋面积雪与地面积雪不同的主要原因有：风、屋面形式和屋面散热等。

2．重力(活载)1）车辆荷载：公路车辆荷载（车道荷载、车列荷载）、列车荷载2）楼面活荷载例如：1、车列荷载与车道荷载有什么区别?答：车列荷载是把大量经常出现的汽车荷载排列成车列的形式作为设计荷载。

荷载与与结构设计原则复习第一章荷载类型1．荷载类型：1．荷载与作用：荷载、直接作用、间接作用、效应2．作用的分类：按随时间的变异、随空间位置的变异和结构的反应分类例如：1、由各种环境因素产生的直接作用在结构上的各种力称为荷载。

(√)2、由各种环境因素产生的间接作用在结构上的各种力称为荷载。

(×)3、什么是荷载? (荷载的定义是什么?)?)答：由各种环境因素产生的直接作用在结构的各种力称为荷载。

4、土压力、风压力和水压力是荷载，由爆炸、离心作用等产生的作用在物体上的惯性力不是荷载。

(×)5、什么是效应?答：作用在结构上的荷载使结构产生的内力、变形、裂缝等就叫做效应。

6、什么是作用?直接作用和间接作用?答：使结构产生效应(结构或构件的内力、应力、位移、应变、裂缝等)的各种因素总称为作用。

可归结为作用在结构上的力的因素称为直接作用；不是作用力但同样引起结构效应的因素称为间接作用。

7、只有直接作用才能引起结构效应，间接作用并不能引起结构效应。

(×)8、严格意义上讲，只有直接作用才能称为荷载。

(√)9、以下几项中属于间接作用的是C C10、预应力属于 A 。

温度变化属于 B 。

A、永久作用B、静态作用C、直接作用D、动态作用第二章重力1．重力(静载)1）结构自重2）土的自重应力3）雪荷载（基本雪压、雪重度、屋面的雪压）例如：1、基本雪压是指当地空旷平坦地面上根据气象记录资料经统计得到的在结构使用期间可能出现的最大雪压值。

(√)2、我国基本雪压分布图是按照 C 一遇的重现期确定的。

A、10年B、30年C、50年D、100年3、虽然最大雪重度和最大雪深两者有很密切的关系，但是两者不一定是同时出现。

(√)4、造成屋面积雪与地面积雪不同的主要原因有：风、屋面形式和屋面散热等。

2．重力(活载)1）车辆荷载：公路车辆荷载（车道荷载、车列荷载）、列车荷载2）楼面活荷载例如：1、车列荷载与车道荷载有什么区别?答：车列荷载是把大量经常出现的汽车荷载排列成车列的形式作为设计荷载。

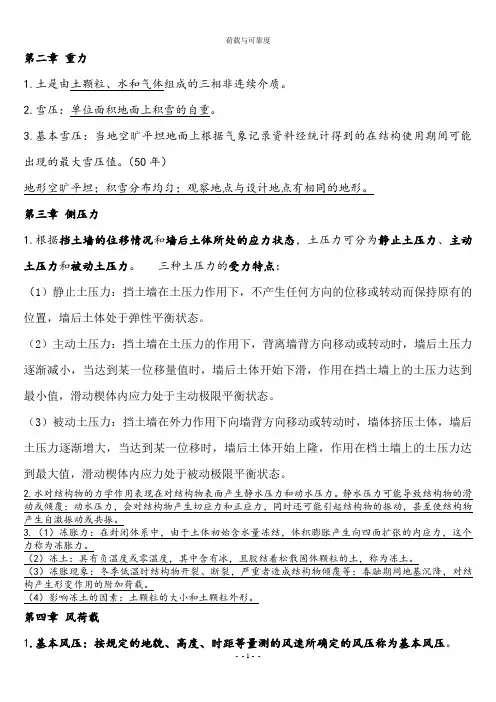

第二章重力1.土是由土颗粒、水和气体组成的三相非连续介质。

2.雪压：单位面积地面上积雪的自重。

3.基本雪压：当地空旷平坦地面上根据气象记录资料经统计得到的在结构使用期间可能出现的最大雪压值。

（50年）地形空旷平坦；积雪分布均匀；观察地点与设计地点有相同的地形。

第三章侧压力1.根据挡土墙的位移情况和墙后土体所处的应力状态，土压力可分为静止土压力、主动土压力和被动土压力。

三种土压力的受力特点：（1）静止土压力：挡土墙在土压力作用下，不产生任何方向的位移或转动而保持原有的位置，墙后土体处于弹性平衡状态。

（2）主动土压力：挡土墙在土压力的作用下，背离墙背方向移动或转动时，墙后土压力逐渐减小，当达到某一位移量值时，墙后土体开始下滑，作用在挡土墙上的土压力达到最小值，滑动楔体内应力处于主动极限平衡状态。

（3）被动土压力：挡土墙在外力作用下向墙背方向移动或转动时，墙体挤压土体，墙后土压力逐渐增大，当达到某一位移时，墙后土体开始上隆，作用在档土墙上的土压力达到最大值，滑动楔体内应力处于被动极限平衡状态。

2.水对结构物的力学作用表现在对结构物表面产生静水压力和动水压力。

静水压力可能导致结构物的滑动或倾覆；动水压力，会对结构物产生切应力和正应力，同时还可能引起结构物的振动，甚至使结构物产生自激振动或共振。

3.（1）冻胀力：在封闭体系中，由于土体初始含水量冻结，体积膨胀产生向四面扩张的内应力，这个力称为冻胀力。

（2）冻土：具有负温度或零温度，其中含有冰，且胶结着松散固体颗粒的土，称为冻土。

（3）冻胀现象：冬季低温时结构物开裂、断裂，严重者造成结构物倾覆等；春融期间地基沉降，对结构产生形变作用的附加荷载。

（4）影响冻土的因素：土颗粒的大小和土颗粒外形。

第四章 风荷载1.基本风压：按规定的地貌、高度、时距等量测的风速所确定的风压称为基本风压。

第七章 荷载的统计分析1.平稳二项随机过程荷载模型的假定为：（1）根据荷载每变动一次作用在结构上的时间长短，将设计基准期T 等分为r 个相等的时段τ，或认为设计基准期T 内荷载均匀变动/r T τ=次。

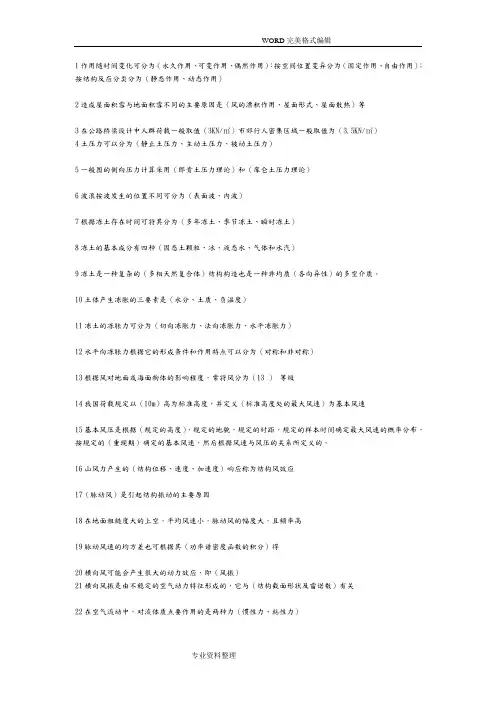

1作用随时间变化可分为（永久作用、可变作用、偶然作用）：按空间位置变异分为（固定作用、自由作用）；按结构反应分类分为（静态作用、动态作用）2造成屋面积雪与地面积雪不同的主要原因是（风的漂积作用、屋面形式、屋面散热）等3在公路桥梁设计中人群荷载一般取值（3KN/㎡）市郊行人密集区域一般取值为（3.5KN/㎡）4土压力可以分为（静止土压力、主动土压力、被动土压力）5一般图的侧向压力计算采用（郎肯土压力理论）和（库仑土压力理论）6波浪按波发生的位置不同可分为（表面波、内波）7根据冻土存在时间可将其分为（多年冻土、季节冻土、瞬时冻土）8冻土的基本成分有四种（固态土颗粒、冰、液态水、气体和水汽）9冻土是一种复杂的（多相天然复合体）结构构造也是一种非均质（各向异性）的多空介质。

10土体产生冻胀的三要素是（水分、土质、负温度）11冻土的冻胀力可分为（切向冻胀力、法向冻胀力、水平冻胀力）12水平向冻胀力根据它的形成条件和作用特点可以分为（对称和非对称）13根据风对地面或海面物体的影响程度，常将风分为（13 ）等级14我国荷载规定以（10m）高为标准高度，并定义（标准高度处的最大风速）为基本风速15基本风压是根据（规定的高度），规定的地貌，规定的时距，规定的样本时间确定最大风速的概率分布，按规定的（重现期）确定的基本风速，然后根据风速与风压的关系所定义的。

16山风力产生的（结构位移、速度、加速度）响应称为结构风效应17（脉动风）是引起结构振动的主要原因18在地面粗糙度大的上空，平均风速小，脉动风的幅度大，且频率高19脉动风速的均方差也可根据其（功率谱密度函数的积分）得20横向风可能会产生很大的动力效应，即（风振）21横向风振是由不稳定的空气动力特征形成的，它与（结构截面形状及雷诺数）有关22在空气流动中，对流体质点要作用的是两种力（惯性力、粘性力）23根据气流涡旋脱落的三段现象，工程上将筒式结构分三个临界范围，即（亚临界范围，超临界范围，跨临界范围）24地震按产生的原因，可以分为（火山地震陷落地震构造地震）25由于地下空洞突然塌陷而引起的地震叫（陷落地震）而由于地质构造运动而引起的地震则称为（构造地震）26（地幔的热对流）是引起地震的主要原因。

第一章荷载类型1、荷载与作用在概念上有何不同？荷载：是由各种环境因素产生的直接作用在结构上的各种力。

作用：能使结构产生效应的各种因素总称。

2、说明直接作用和间接作用的区别。

将作用在结构上的力的因素称为直接作用，将不是作用力但同样引起结构效应的因素称为间接作用，如温度改变，地震，不均匀沉降等。

只有直接作用才可称为荷载。

3、作用有哪些类型？请举例说明哪些是直接作用？哪些是间接作用？①随时间的变异分类：永久作用、可变作用、偶然作用②随空间位置变异分类：固定作用、可动作用③按结构的反应分类：静态作用、动态作用。

4、什么是效应？是不是只有直接作用才能产生效应？效应：作用在结构上的荷载会使结构产生内力、变形等。

不是。

第二章重力1、结构自重如何计算？将结构人为地划分为许多容易计算的基本构件，先计算基本构件的重量，然后叠加即得到结构总自重。

2、土的重度与有效重度有何区别？成层土的自重应力如何计算？土的天然重度即单位体积中土颗粒所受的重力。

如果土层位于地下水位以下，由于受到水的浮力作用，单位体积中，土颗粒所受的重力扣除浮力后的重度称为土的有效重度。

3、何谓基本雪压？影响基本雪压的主要因素有哪些？基本雪压是指当地空旷平坦地面上根据气象记录资料经统计得到的在结构使用期间可能出现的最大雪压值。

主要因素：雪深、雪重度、海拔高度、基本雪压的统计。

4、说明影响屋面雪压的主要因素及原因。

主要因素：风的漂积作用、屋面坡度对积雪的影响（一般随坡度的增加而减小，原因是风的作用和雪滑移）、屋面温度（屋面散发的热量使部分积雪融化，同时也使雪滑移更易发生）。

5、说明车列荷载与车道荷载的区别。

车列荷载考虑车的尺寸及车的排列方式，以集中荷载的形式作用于车轴位置；车道荷载则不考虑车的尺寸及车的排列，将车道荷载等效为均布荷载和一个可作用于任意位置的集中荷载形式。

第三章侧压力1.什么是土的侧压力？其大小与分布规律与哪些因素有关？土的侧向压力是指挡土墙后的填土因自重或外荷载作用对墙背产生的土压力。

1作用随时间变化可分为(永久作用、可变作用、偶然作用）：按空间位置变异分为（固定作用、自由作用）；按结构反应分类分为(静态作用、动态作用)2造成屋面积雪与地面积雪不同的主要原因是(风的漂积作用、屋面形式、屋面散热)等3在公路桥梁设计中人群荷载一般取值（3KN/㎡)市郊行人密集区域一般取值为（3.5KN/㎡）4土压力可以分为（静止土压力、主动土压力、被动土压力)5一般图的侧向压力计算采用（郎肯土压力理论）和（库仑土压力理论)6波浪按波发生的位置不同可分为（表面波、内波)7根据冻土存在时间可将其分为(多年冻土、季节冻土、瞬时冻土）8冻土的基本成分有四种（固态土颗粒、冰、液态水、气体和水汽）9冻土是一种复杂的(多相天然复合体）结构构造也是一种非均质（各向异性)的多空介质。

10土体产生冻胀的三要素是（水分、土质、负温度）11冻土的冻胀力可分为（切向冻胀力、法向冻胀力、水平冻胀力）12水平向冻胀力根据它的形成条件和作用特点可以分为(对称和非对称)13根据风对地面或海面物体的影响程度，常将风分为(13 ）等级14我国荷载规定以（10m）高为标准高度，并定义（标准高度处的最大风速）为基本风速15基本风压是根据(规定的高度），规定的地貌，规定的时距，规定的样本时间确定最大风速的概率分布，按规定的（重现期）确定的基本风速，然后根据风速与风压的关系所定义的。

16山风力产生的（结构位移、速度、加速度）响应称为结构风效应17（脉动风）是引起结构振动的主要原因18在地面粗糙度大的上空，平均风速小，脉动风的幅度大,且频率高19脉动风速的均方差也可根据其（功率谱密度函数的积分）得20横向风可能会产生很大的动力效应，即（风振）21横向风振是由不稳定的空气动力特征形成的，它与（结构截面形状及雷诺数)有关22在空气流动中,对流体质点要作用的是两种力（惯性力、粘性力）23根据气流涡旋脱落的三段现象，工程上将筒式结构分三个临界范围，即(亚临界范围，超临界范围，跨临界范围)24地震按产生的原因，可以分为（火山地震陷落地震构造地震）25由于地下空洞突然塌陷而引起的地震叫（陷落地震）而由于地质构造运动而引起的地震则称为（构造地震）26(地幔的热对流）是引起地震的主要原因。

第三章压力测量3.1 概述压力是工业生产过程中的重要参数之一，为了保证生产正常运行，必须对压力进行监测和控制。

比如在化学反应中，压力既影响物料平衡，又影响化学反应速度，所以必须严格遵守工艺操作规程，这就需要测量或控制其压力，以保证工艺过程的正常进行。

其次压力测量或控制也是安全生产所必须的，通过压力监视可以及时防止生产设备因过压而引起破坏或爆炸。

在热电厂中，炉膛负压反映了送风量与引风量的平衡关系，炉膛压力的大小还与炉内稳定燃烧密切相关，直接影响机组的安全经济运行。

3.1.1 压力单位工程技术上，压力对应于物理概念中的压强，即指均匀而垂直作用于单位面积上的力，用符号p 表示。

在国际单位制中，压力的单位为帕斯卡（Pascal ），简称帕，用符号a p 表示，其物理意义是1牛顿力垂直均匀地作用于1平方米面积上所产生的压力称为1帕，即2111mN p a 。

目前在工程技术上仍使用的压力单位还有：工程大气压、物理大气压、巴、毫米汞柱和毫米水柱等。

我国已规定国际单位帕斯卡为压力的法定计量单位。

3.1.2 压力的表示方法在测量中，压力有三种表示方式，即绝对压力、表压力、真空度或负压，此外，还有压力差（差压）。

绝对压力是指被测介质作用在物体单位面积上的全部压力，是物体所受的实际压力。

表压力是指绝对压力与大气压力的差值。

当差值为正时，称为表压力，简称压力；当表压力为负时，称为负压或真空，该负压的绝对值称为真空度。

差压是指两个压力的差值。

习惯上把较高一侧的压力称为正压力，较低一侧的压力称为负压力。

但应注意的是正压力不一定高于大气压力，负压力也并不一定低于大气压力。

各种工艺设备和测量仪表通常是处于大气之中，也承受着大气压力，只能测出绝对压力与大气压力之差，所以工程上经常采用表压和真空度来表示压力的大小。

所以，一般的压力测量仪表所指示的压力也是表压或真空度。

因此，以后所提压力，在无特殊说明外，均指表压力。

3.1.3 压力测量的主要方法和分类目前，压力测量的方法很多，按照信号转换原理的不同，一般可分为四类。
