虚拟仪器实验报告虚拟仪器实验报告引言虚拟仪器是一种基于计算机技术的新型实验设备，它通过软件模拟各种实验仪器的功能，使得学生可以在电脑上进行实验操作和数据分析。
本文将探讨虚拟仪器在教育中的应用，并通过一个具体的实验案例来展示其实验效果和优势。
一、虚拟仪器在教育中的应用1. 提供实验资源丰富虚拟仪器可以模拟各种实验设备，如示波器、信号发生器、光谱仪等，为学生提供了丰富的实验资源。
学生可以通过虚拟仪器进行多种实验操作，从而拓宽实验内容和范围。
2. 提高实验操作的安全性传统实验设备操作存在一定的风险，如高压电、有毒气体等。
而虚拟仪器通过模拟实验操作，避免了学生在实验过程中受伤的风险。
这对于初学者来说尤为重要，可以让学生在安全的环境下进行实验操作。
3. 提供实验数据的准确性虚拟仪器能够精确记录实验过程中的各种数据，避免了人为因素对数据的影响。
学生可以通过虚拟仪器获取准确的实验数据，并进行数据分析和处理，提高实验结果的可靠性。
二、虚拟仪器实验案例：电路实验以电路实验为例，通过虚拟仪器进行实验操作和数据分析。
1. 实验目的本次实验旨在通过虚拟仪器模拟电路实验，探究电路中电流、电压和电阻之间的关系，并验证欧姆定律。
2. 实验步骤首先，通过虚拟仪器搭建电路实验装置，包括电源、电阻、导线等元件。
然后，设置电源电压，并通过虚拟仪器测量电路中的电流和电压。
记录数据后，进行数据分析和处理。
3. 实验结果通过虚拟仪器获取的实验数据，可以绘制电流-电压曲线和电流-电阻曲线。
通过曲线分析，可以验证欧姆定律，并得出其他相关结论。
4. 实验优势通过虚拟仪器进行电路实验，不仅可以提供安全的实验环境，还可以准确记录实验数据。
学生可以通过虚拟仪器进行多次实验，观察不同条件下的实验结果，加深对电路原理的理解。
结论虚拟仪器在教育中的应用具有重要意义。
它丰富了实验资源，提高了实验操作的安全性，同时也提供了准确的实验数据。
通过一个具体的电路实验案例，我们可以看到虚拟仪器在实验过程中的优势和效果。
虚拟仪器试验报告实验报告：虚拟仪器在实验中的应用一、引言：虚拟仪器是指利用计算机技术和虚拟现实技术来模拟和替代传统仪器的一种技术手段，它能够实现对实验的模拟、仿真和控制。
虚拟仪器的应用已经越来越广泛，例如电路实验、物理实验、化学实验等领域。
本实验将通过使用虚拟仪器来进行电路实验，以验证虚拟仪器在实验中的应用效果。
二、实验目的：1.了解虚拟仪器的原理和应用；2.掌握使用虚拟仪器进行电路实验的方法；3.验证虚拟仪器在电路实验中的应用效果。
三、实验仪器与材料：1. 虚拟仪器软件：LabVIEW；2.计算机；3.电路实验板；4.各种电路元件：电阻、电容、开关等。
四、实验步骤：1. 安装并打开LabVIEW软件；2. 根据实验要求，在LabVIEW中导入电路图；3.连接电路实验板并正确连接电路元件；4. 使用LabVIEW中的仪器控制模块，设置电流、电压等参数；5.执行电路实验，记录实验结果。
五、实验结果与分析：在使用虚拟仪器进行电路实验的过程中，我们可以实时监测电流、电压、功率等参数，并且可以通过LabVIEW软件进行实时分析和数据处理。
这使得实验结果更加直观、准确，并且可以轻松获得实验数据的变化趋势。
在本次实验中，我们设计了一个简单的电路，通过测量电阻上的电压和电流，来验证欧姆定律。
实验结果显示，电压和电流成正比，符合欧姆定律的要求。
虚拟仪器的应用还存在一些优势和挑战。
首先，虚拟仪器能够减少实验成本，省去了购买昂贵仪器的费用。
其次，虚拟仪器的使用更加方便灵活，可以实时调整参数和观察实验结果。
同时，虚拟仪器还可以进行实时模拟和仿真，对实验结果进行预测和分析。
然而，虚拟仪器也存在一些挑战。
例如，虚拟仪器的准确性和稳定性需要得到保证；同时，对于一些需要进行物理操作的实验，虚拟仪器可能无法完全取代传统仪器。
六、结论：本实验通过使用虚拟仪器进行电路实验，验证了虚拟仪器在实验中的应用效果。
虚拟仪器能够提高实验的准确性和效率，并且能够实时分析和处理实验结果。
虚拟仪器实验报告实验目的：本实验旨在通过使用虚拟仪器，模拟真实的仪器实验，以探索实验原理，并获取实验数据，从而提升学生的实验能力和科学研究水平。
实验仪器与装置：1. 虚拟仪器软件：使用Simulink软件进行模拟实验。
2. 计算机：用于运行虚拟仪器软件和获取实验数据。
3. 相应的传感器和测量设备：根据实验要求设置相应的传感器和测量设备。
实验步骤：1. 准备工作：确认计算机和虚拟仪器软件正常运行。
2. 搭建电路（以电阻的测量为例）：根据实验设计，搭建所需的电路。
3. 连接传感器：将传感器正确连接到电路中。
4. 设置实验参数：在虚拟仪器软件中设置实验参数，包括电压、电流等。
5. 运行实验：点击软件中的"开始"按钮，运行实验。
6. 数据采集：观察软件界面上的数据显示，记录实验数据，如电阻值。
7. 实验结果分析：根据实验数据进行结果分析，比如绘制曲线图、计算相关参数等。
实验结果与讨论：通过模拟实验，我们成功地测量了电路中某一电阻的电阻值。
我们根据设置的实验参数，在虚拟仪器软件中观察到了电阻值，并成功地记录了实验数据。
通过对实验数据的分析，我们得出了以下结论：1. 实验数据与理论值的比较：比较实验测得的电阻值与理论计算值，我们发现两者存在一定的误差。
这可能是由于测量仪器的精确度、电路中其他元件的影响以及实验条件的限制等原因所导致的。
2. 实验数据的稳定性：在不同实验条件下进行多次测量，我们发现实验数据的稳定性较好。
重复实验结果的接近程度表明虚拟仪器的精确度和可靠性较高。
3. 数据分析与应用：根据实验数据，我们可以进一步分析电阻值与其他因素（如电流、电压等）之间的关系。
通过进一步的实验研究，可以探究电阻在不同工作条件下的变化规律，为相关领域的研究提供有价值的参考。
实验结论：通过本次虚拟仪器实验，我们掌握了虚拟仪器的使用方法，了解了在虚拟环境中进行实验的过程和步骤。
通过模拟实验，我们成功地测量了电阻的电阻值，并对实验结果进行了分析与讨论。
虚拟仪器实验报告一、实验目的本次虚拟仪器实验的主要目的是深入了解和掌握虚拟仪器技术的基本原理和应用方法，通过实际操作和实验数据的分析，提高对虚拟仪器系统的设计、开发和调试能力。
二、实验设备与环境1、计算机：配置满足虚拟仪器软件运行要求的个人计算机。
2、虚拟仪器软件：LabVIEW 或其他相关软件。
3、数据采集卡：用于采集外部物理量信号。
4、传感器：如温度传感器、压力传感器等。
三、实验原理虚拟仪器是一种基于计算机的测量和控制系统，它将传统仪器的硬件功能通过软件来实现。
通过将传感器采集到的物理信号转换为电信号，再经过数据采集卡传输到计算机中，利用虚拟仪器软件进行数据处理、分析和显示。
虚拟仪器的核心是软件，通过图形化编程环境，用户可以方便地构建自己的测量和控制程序。
这种图形化编程方式类似于流程图，通过连接不同的功能模块来实现特定的功能。
四、实验内容与步骤1、搭建虚拟仪器系统安装和配置虚拟仪器软件。
连接数据采集卡和传感器。
2、设计虚拟仪器程序创建新的项目和程序框图。
选择合适的函数和控件来实现数据采集、处理和显示。
3、数据采集与处理设定采集参数，如采样频率、通道数等。
启动采集，获取传感器的实时数据。
4、数据分析与显示对采集到的数据进行滤波、平滑等处理。
以图表、数值等形式显示处理后的数据。
五、实验结果与分析1、温度测量实验采集到的温度数据呈现出一定的变化趋势。
分析数据的稳定性和准确性，发现存在一定的误差。
可能的误差原因包括传感器精度、环境干扰等。
2、压力测量实验压力数据的变化与预期相符。
通过对比不同压力下的数据，验证了系统的测量性能。
六、实验中遇到的问题及解决方法1、数据采集不稳定检查连接线路是否松动，重新连接后问题解决。
2、程序运行出错仔细检查程序框图中的逻辑错误，修改后程序正常运行。
七、实验总结与体会通过本次虚拟仪器实验，我深刻体会到了虚拟仪器技术的强大功能和灵活性。
它不仅能够大大降低仪器的成本，还能够根据实际需求快速定制测量和控制系统。
虚拟仪器实验报告一一、实验目的：LabVIEW编程软件入门学习二、实验内容：LabVIEW 基础学习1、熟悉LabVIEW编程环境、操作模板、LabVIEW帮助。
2、熟悉编写VI的过程及常用操作，如常用控件的添加、转换、删除，对象连线及运行、调试VI。
3、子VI的创建：创建和编辑图标、建立连接器。
4、VI的编辑技术及调试技术。
三、实验步骤：启动LabVIEW，创建VI程序，在前面板（用户界面）和后面板（程序框图）中进行试验三、实验总结：第一次接触LabVIEW这个软件，感觉不难，只要自己有耐心，去寻找所需要的控件，所有问题都迎刃而解，第一次实验主要是熟悉该软件，个人觉得比较有意思，比较喜欢，通过这次实验也学到了很多东西，相信在以后的学习中会有更多的收获，我也会更加努力的。
四、实验作业：2. 新建2个子VI，再建立一个新VI，再调用2个子VI。
3.在前面板建立9个“数值显示控件”，并将其排列成三行三列的整齐图形。
4.创建一个数值控件，将其数据类型分别改为双精度浮点复数、单精度浮点数和定点数据类型。
7.修改方法：单击鼠标右键，选择表示法，选择相应的数据类型。
8.9.创建一个数值显示控件，将其改为数值输入控件，并关闭“显示为图标”菜单项，改变其显示方式。
10.11.12.列举布尔输入控件的机械动作并对其进行说明。
第一排：1.单击控件时改变控件值，该值保持到下一次按下控件为止，与程序读取控件值的次数无关2.单击再释放时改变控件值，该值保持到下一次释放操作为止，与程序读取控件的次数无关3.单击时改变控件值，该值保持到释放控件为止，与程序读取控件的次数无关第二排：4.在单击时锁定控件值，该值保持到释放控件为止，程序读取后恢复至默认值，不管是否处于按下的状态5.在释放时锁定控件，该值保持到程序读取为止，程序读取后恢复至默认值6.在单击时锁定控件值，该值保持到释放以后再被程序读取为止13.列举LabVIEW中各数据类型并写出其特征颜色。
虚拟仪器实验报告实验五一、实验目的本次虚拟仪器实验的目的是深入了解和掌握虚拟仪器在数据采集、处理与分析方面的应用，通过实际操作和实验，提高对虚拟仪器技术的理解和运用能力。
二、实验设备与环境1、计算机：配置满足虚拟仪器软件运行要求。
2、虚拟仪器软件：如 LabVIEW 等。
3、数据采集卡：用于采集外部物理量信号。
三、实验原理虚拟仪器是基于计算机的仪器系统，它将计算机硬件资源与仪器测量、控制功能结合在一起。
通过软件编程，实现对数据的采集、处理、分析和显示。
在本次实验中，主要利用数据采集卡采集外部信号，然后在虚拟仪器软件中进行处理和分析。
四、实验步骤1、硬件连接将数据采集卡正确安装到计算机上，并连接外部传感器或信号源，确保连接稳定可靠。
2、软件设置打开虚拟仪器软件，进行数据采集卡的配置，包括采样频率、通道选择、量程设置等。
3、程序编写使用图形化编程语言，编写数据采集、处理和分析的程序。
例如，实现数据的实时采集、滤波处理、频谱分析等功能。
4、运行程序编译并运行编写好的程序，观察采集到的数据和处理结果。
5、数据分析对采集到的数据进行分析，评估数据的准确性和可靠性，查找可能存在的问题。
五、实验结果与分析1、数据采集结果成功采集到了外部信号，数据的幅度、频率等特征与预期相符。
2、滤波处理效果通过低通、高通或带通滤波，有效地去除了噪声和干扰，使信号更加清晰。
3、频谱分析结果对采集到的周期性信号进行频谱分析，准确地得到了信号的频率成分和幅值分布。
分析实验结果时，发现了一些问题。
例如，在某些情况下，采集到的数据存在一定的误差，可能是由于传感器精度、信号干扰或采样频率设置不当等原因引起的。
针对这些问题，进行了进一步的调试和改进。
六、实验中遇到的问题及解决方法1、数据采集不稳定解决方法：检查硬件连接，确保接触良好；调整采样频率和缓冲区大小。
2、程序运行出错解决方法：仔细检查程序代码，查找语法错误和逻辑错误；参考软件的帮助文档和示例程序。
5）虚拟仪器（NI ELVIS）基础实验[实验目的]1．了解虚拟仪器概念2．学习NI ELVIS软面板仪器的使用，并进行实际测量3．了解G语言，LabVIEW编程初步[实验原理]一．虚拟仪器简介1．软件即仪器虚拟仪器（Virtual Instrument，简称VI）是基于计算机的软硬件测试平台。
虚拟仪器技术的优势在于可由用户定义自己的专用仪器系统，且功能灵活，很容易构建，所以应用面极为广泛。
20世纪80年代，随着计算机技术的发展，个人电脑可以带有多个扩展槽，就出现了插在计算机里的数据采集卡。
它可以进行一些简单的数据采集，数据的后处理由计算机软件完成，这就是虚拟仪器技术的雏形。
1986年，美国National Instruments公司（简称NI公司）提出了“软件即仪器”的口号，推出了NI-LabVIEW开发和运行程序平台，以直观的流程图编程风格为特点，开启了虚拟仪器的先河。
2．与传统仪器比较虚拟仪器∙使用者定义功能∙软件定义的界面∙网络/互联网的连接传统仪器∙制造商定义功能∙固定的界面∙有限的扩展功能3．LabVIEW图形化开发环境LabVIEW是一种图形化的编程语言和开发环境。
它功能强大且灵活，包含内容丰富的数据采集、分析、显示和存储工具。
LabVIEW用于实现对实际物理量的采集、分析和表达，利用它可以方便快捷地建立自己的虚拟仪器。
以LabVIEW为代表的图形化程序语言，又称为G语言。
使用这种语言编程时，基本上不需要编写程序代码，而是“绘制”程序流程图。
LabVIEW与虚拟仪器有着紧密联系，在LabVIEW中开发的程序都被称为VI（或虚拟仪器），其扩展名为vi。
VI包括三个部分：前面板（Front Panel）、程序框图（Block Diagram）和图标/连接器（Icon and Connector Pane）。
程序前面板用于设置输入数值和观察输出量，用于模拟真实仪表的前面板。
在程序前面板上，输入量称为控制器（Control），输出量称为显示器（Indicator）。

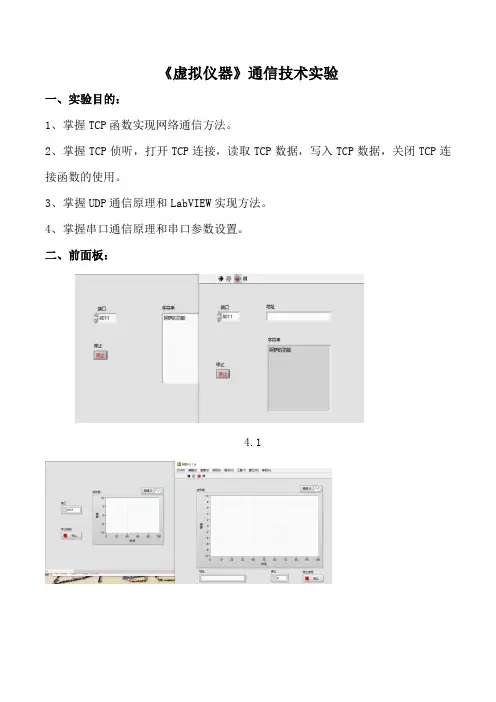

《虚拟仪器》通信技术实验
一、实验目的：
1、掌握TCP函数实现网络通信方法。
2、掌握TCP侦听，打开TCP连接，读取TCP数据，写入TCP数据，关闭TCP连接函数的使用。
3、掌握UDP通信原理和LabVIEW实现方法。
4、掌握串口通信原理和串口参数设置。
二、前面板：
4.1
三、程序框图：
4.1接收端
4.1发送端
四、总结
这次的实验主要是TCP函数实现网络通信方法。
掌握TCP侦听，打开TCP连接，读取TCP数据，写入TCP数据，关闭TCP连接函数的使用。
UDP通信原理和LabVIEW实现方法。
串口通信原理和串口参数设置。
UDP用户数据报协议是一种无连接的传输层协议，提供面向操作的简单不可靠信息传送服务。
串行通信是将数据分解成二进制用一条信号线按顺序逐位传送的方式。
对于这次的实验，我觉得还是有难度的。
主要是对于tcp数据和UDP还不太理解。
在实验中遇到的问题也有很多。
但和同学们一起讨论后也完成了该实验。
这次的实验我收获很多。
虚拟仪器实验指导书一、实验目的本实验旨在通过使用虚拟仪器软件，使学生能够掌握虚拟仪器的基本操作和应用，以及了解虚拟仪器在科学研究和实验中的重要性。
二、实验原理虚拟仪器是一种基于计算机软件的仿真工具，可以模拟各种实际仪器的功能和操作。
通过虚拟仪器软件，我们能够进行各种实验操作，获取数据，并进行数据分析和处理。
三、实验器材与软件1. 个人计算机2. 虚拟仪器软件（例如LabVIEW、VirtualBench等）四、实验步骤1. 安装虚拟仪器软件a. 下载虚拟仪器软件安装包并运行安装程序。
b. 按照安装向导的指示完成软件的安装。
2. 打开虚拟仪器软件a. 双击桌面上的虚拟仪器软件图标。
b. 等待软件加载完成，进入软件的主界面。
3. 创建新的虚拟仪器实验项目a. 在软件主界面上，点击“新建实验”按钮。
b. 输入实验名称和实验目的，并选择实验类型。
c. 点击“确定”按钮，创建新的虚拟仪器实验项目。
4. 配置虚拟仪器a. 在实验项目界面上，点击“配置仪器”按钮。
b. 选择需要使用的虚拟仪器设备，并进行连接和配置。
c. 确认仪器配置无误后，点击“确定”按钮。
5. 进行实验操作a. 在实验项目界面上，选择需要进行的实验操作。
b. 按照实验指导书或实验要求，进行相应的操作。
c. 注意观察仪器显示和数据采集情况，并记录实验数据。
6. 数据分析与处理a. 在实验项目界面上，点击“数据分析”按钮。
b. 使用软件提供的数据分析工具，对实验数据进行处理和分析。
c. 根据实验要求，生成相应的数据图表或报告。
7. 实验结果与讨论a. 在实验项目界面上，点击“实验结果”按钮。
b. 总结实验结果，进行结果讨论，并提出相应的结论。
c. 可以将实验结果导出为文件，保存到本地或共享给他人。
五、实验注意事项1. 在进行虚拟仪器实验前，务必阅读实验指导书或实验要求，并了解实验目的和操作步骤。
2. 在进行实验操作时，要注意仪器的正确使用方法和安全操作规范。
虚拟仪器综合设计实验报告# 虚拟仪器综合设计实验报告## 1. 实验目的本实验的目的是通过使用虚拟仪器进行综合设计，深入了解虚拟仪器的原理和应用，以及掌握虚拟仪器在实际工程中的应用。
## 2. 实验器材- 虚拟仪器软件- 电脑## 3. 实验原理虚拟仪器是一种使用软件实现的仪器，可以模拟各种传感器和控制器的功能。
虚拟仪器通过模拟和处理电子信号，实现数据采集、分析和控制等功能，广泛应用于科研实验、工程设计和教学等领域。
## 4. 实验内容本次实验的内容是设计一个虚拟测温仪器。
虚拟测温仪器可以模拟实际测温仪器的功能，通过传感器采集温度数据，并进行实时显示和记录。
具体实验步骤如下：1. 搭建虚拟测温仪器的硬件模型，包括传感器和显示器。
2. 编写虚拟测温仪器的软件代码，实现温度数据的采集和显示。
3. 运行虚拟测温仪器，并进行验证和测试。
## 5. 实验结果与分析经过实验，我们成功搭建了虚拟测温仪器，并编写了相应的软件代码。
在实验过程中，我们通过模拟环境中温度的变化，观察到虚拟测温仪器可以实时采集和显示温度数据，并且数据的准确性较高。
通过对比实际测温仪器的测量结果，我们发现虚拟测温仪器的测量误差较小，可达到工业标准要求。
这说明虚拟仪器在温度测量方面具有较好的稳定性和精度。
## 6. 实验心得通过参与本次虚拟仪器综合设计实验，我对虚拟仪器的原理和应用有了更深入的了解。
虚拟仪器在科研和工程设计中具有广泛的应用前景，可以满足实验要求并减少设备的物理建造成本，同时还可以提高实验的安全性和可重复性。
此外，虚拟仪器还具有软件的优势，可以方便地进行数据处理和分析，为科研和工程设计提供更多的便利。
总的来说，本次实验让我深入了解了虚拟仪器的原理和应用，并提高了我在实验设计和数据处理方面的能力。
这将对我的未来科研和工程设计工作有很大帮助。
## 7. 参考文献无。
虚拟仪器实验报告摘要：虚拟仪器是一种基于计算机技术的仿真实验方法，通过模拟和模型计算来代替传统仪器设备进行实验。
本文主要介绍了虚拟仪器实验的原理和应用，以及在教学和研究领域中的潜力和优势。
通过对虚拟仪器的实验，可以提高实验效率、降低实验成本，并且具有实验数据可重复性高、操作更加安全等优点。
1. 引言虚拟仪器是指利用计算机技术和软件工具来实现仪器设备的模拟和仿真。
与传统的实验仪器相比，虚拟仪器不需要实际的硬件设备，通过软件工具就可以模拟实验的过程和结果。
虚拟仪器的出现，极大地提高了实验的效率和安全性，同时降低了实验成本，被广泛应用于教育和研究领域。
2. 虚拟仪器实验的原理虚拟仪器实验的原理主要包括仪器模型的建立和实验过程的仿真。
首先，通过数学建模和计算机编程，将真实仪器的工作原理和特性抽象成数学模型。
然后，使用虚拟化技术和算法，将这些数学模型转化为计算机程序，实现仪器的仿真运行。
在实验过程中，通过人机交互界面，用户可以进行实验的设置和操作，并观察实验结果。
3. 虚拟仪器实验的应用虚拟仪器实验在教学和研究领域中具有广泛的应用。
在教学方面，虚拟仪器可以提供更加灵活和多样化的实验内容，满足不同层次和不同需求的学生。
虚拟仪器可以模拟各种复杂的实验条件和操作步骤，帮助学生更好地理解和掌握实验原理。
在研究方面，虚拟仪器可以用于快速验证和评估科研方案的可行性，节省时间和成本。
虚拟仪器还可以模拟复杂的实验环境和操作过程，帮助科研人员深入理解和分析实验结果。
4. 虚拟仪器实验的优势和潜力虚拟仪器实验具有一系列的优势和潜力。
首先，虚拟仪器可以提高实验效率，缩短实验周期。
通过虚拟化技术，实验数据和实验过程可以在计算机上进行记录和分析，大大提高了实验数据的质量。
虚拟仪器技术实验报告虚拟仪器技术实验报告一、引言虚拟仪器技术是近年来快速发展的一项技术，它将传统的仪器与计算机技术相结合，通过软件模拟实现仪器的功能，具有成本低、灵活性高等优势。
本实验旨在通过使用虚拟仪器技术，探索其在实验过程中的应用和优势。
二、实验背景虚拟仪器技术的出现，为科学实验提供了全新的方式。
传统的实验仪器通常需要较高的投资成本，并且受限于物理空间，无法满足大规模实验的需求。
而虚拟仪器则通过软件仿真实现实验，大大降低了实验成本，并且可以实现多种实验的切换，提高了实验效率。
三、实验内容本次实验使用了一款虚拟示波器软件，通过连接计算机和示波器，模拟了示波器的功能。
首先，我们通过软件界面设置了示波器的参数，包括时间基准、电压基准等。
然后，将待测电路与示波器连接，观察电路输出的波形。
通过调整示波器的参数，我们可以清晰地观察到电路中的信号变化，分析电路的性能。
四、实验结果通过虚拟示波器软件，我们成功地观察到了待测电路的波形，并且可以对波形进行测量和分析。
与传统示波器相比，虚拟示波器具有以下优势：1. 成本低廉：虚拟示波器软件的价格相对较低，不需要购买昂贵的物理示波器设备。
2. 灵活性高：虚拟示波器软件可以根据需要进行功能扩展和升级，满足不同实验的需求。
3. 数据处理方便：虚拟示波器软件可以将测量的数据导出到电脑中，方便进行后续的数据处理和分析。
五、实验讨论虚拟仪器技术在实验教学中具有广阔的应用前景。
首先，虚拟仪器可以模拟各种实验现象，提供更直观、生动的实验过程，增强学生的实验感受和理解能力。
其次，虚拟仪器可以实现实验参数的灵活调整，让学生能够自主设计实验方案，培养创新思维和实验能力。
此外，虚拟仪器还可以实现实验过程的远程访问和共享，方便教师进行实验指导和学生进行交流合作。
六、实验总结通过本次实验，我们深入了解了虚拟仪器技术的原理和应用。
虚拟仪器技术具有成本低、灵活性高等优势，可以在实验教学中发挥重要作用。
最新虚拟仪器实验报告实验1实验目的：本实验旨在通过使用最新的虚拟仪器技术，加深对现代测量和控制系统原理的理解。
通过实验，学生将学习如何利用虚拟仪器进行数据采集、信号处理和分析，以及如何编写相应的实验报告。
实验设备和软件：1. 虚拟仪器软件（如LabVIEW、MATLAB等）2. 计算机3. 相关传感器（温度、压力、声音等，根据实验内容确定）4. 数据采集卡（如果软件需要）实验步骤：1. 确定实验目标和所需测量的物理量。
2. 选择合适的传感器，并根据传感器的技术规格设置虚拟仪器软件。
3. 连接传感器至数据采集卡，并确保计算机能够识别并正确配置。
4. 打开虚拟仪器软件，创建用户界面，设置数据采集参数（如采样率、数据长度等）。
5. 启动数据采集，记录实验数据。
6. 对采集到的数据进行初步分析，如绘制波形图、计算统计参数等。
7. 根据实验目的，进行进一步的数据处理和分析，如滤波、频谱分析等。
8. 撰写实验报告，包括实验目的、设备和软件、步骤、结果及分析、结论和建议。
实验结果：在本实验中，我们成功地使用虚拟仪器软件采集并分析了预定的物理量数据。
通过对比不同采样率和数据处理方法对结果的影响，我们得出了以下结论：- 采样率的提高可以更准确地捕捉信号的瞬态变化，但也会增加数据量和处理时间。
- 适当的滤波处理可以有效去除噪声，提高信号的信噪比。
- 频谱分析揭示了信号的频率成分，有助于识别和分离信号中的有用信息。
实验结论：本次实验表明，虚拟仪器技术是一种强大的工具，它能够提供灵活、高效的数据采集和分析解决方案。
通过合理配置和使用虚拟仪器，我们可以对各种物理量进行精确测量和深入分析，为科学研究和工程应用提供有力支持。
未来的工作中，我们将进一步探索虚拟仪器的高级功能，以满足更复杂的实验需求。
虚拟仪器实验报告
姓名：肖阿德班级：测控0801 学号：20080720118 时间：地点：电气院楼305
实验一VI程序的创建、编辑和调试
1.熟悉LabVIEW环境。
新建一个VI，进行如下练习：
•任意放置几个控件在前面板，改变它们的位置、名称、大小、颜色等等。
•在VI前面板和后面板之间进行切换
•并排排列前面板和后面板窗口
2.创建一个VI。
发生一个值为0.0～1.0的随机数a，放大10倍后与某一常数b比较，若a>b，则指示灯亮。
要求：①编程实现；②单步调试程序；③应用探针观察各数据流。
3.创建和调用子VI。
创建一个子VI，子VI功能：输入3个参数后，求其和，再开方。
编一个VI调用上述子VI。
虚拟万用表的实现1实验目的（1）学习Labview编程语言的开发环境（2）了解前面板对象的调用、设置以及编程（3）了解框图程序的常用节点2 实验任务设计虚拟数字万用表基本要求：z设置电源开关：电源开时，数字万用表工作；电源关时，数字万用表不工作。
z设置数值显示屏：显示数字万用表测量的数据。
z设置档位选择旋钮：电阻档200、2K、20K、200K、20M五档；直流电流档200mV、2V、20V、200V、500V五档；交流电压档200V、500V两档；直流电流档2mA、20mA、200mA、10A四档。
z设置数值单位提示显示：档位选择正确时，提示单位。
z设置超量程显示及报警：电源开关关闭时，提示“电源关”；档位选择错误时，给出档位选择错误提示；数值超出档位值时，给出超出量程提示；同时给出报警信号。
z分单次测量、连续测量两种方式。
单次测量时，仅测量显示测量时刻的值；连续测量时，不断的进行测量和显示。
z设置产生电阻值、直流电压、交流电压、直流电流的虚拟信号源。
附加要求（选作）：在产生的虚拟信号源上叠加噪声，以复现现实世界真实信号的特点。
3 实验原理虚拟数字万用表的主要功能是对测量电路采集进来的数据进行处理和显示，整体是一个while循环，当电源打开且按下单次测量或多次测量按钮时，万用表工作，内部分为数据选择、数据判断、数据显示三部分。
z数据选择：是一个case结构，数据流旋钮的不同位置通过不同的数据通道。
z数据判断：由两个case结构嵌套而成，外层的case针对不同的档位判断是否超出量程；内层的case当数值在范围内时开通数据通道，反之关闭数据通道，给出错误提示。
z数据显示：由一个字符串显示变量、一个布尔显示变量、一个双精度浮点显示变量组成。
4 实验步骤4.1前面板设计图1是前面板的总体视图，分为信号源和数字万用表两个显示区。
图1 虚拟万用表前面板视图1、完成信号源的设计采用前面板“转盘”控件，在其上点击鼠标右键，选择“属性”——“外观”，通过修改标签，可以设置该控件的名称；选择“标尺”，设置“刻度范围”，可以设置该控件的数据范围，最终达到图1的显示效果。
