残疾人无阻挡设施建设标准项目建筑入口内容1．入口室外的地面高度2．入口台阶3．入口通行平台宽度4．无阻挡入口和通行平台5．入口门厅、过厅设两道门标准备注不应大于 1：50必定设轮椅坡道和扶手最小宽度≥ 1.50m应设雨棚门扇同时开启后最小间距离≥ 1.20m大厅前台1．主进门2．棱角3．前台1．供轮椅通行的坡道2．坡道两侧采用感觉门所有棱角必定采用圆角办理采用高低前台设计前台设计需有倾角或镂空应成直线形、直角形或折返形，不宜成弧形应设扶手，坡道与休息平台的扶手应保持连结大厅门能够采用“ L”或“ I ”型拉手。
坡道3．坡道侧面4．不同样地址的坡道5．不同样坡度的坡道6．坡道的坡面凌空时，在扶手栏杆下端设高度不小于50mm的坡道安全挡台吻合《城市道路和建筑物无阻挡设计规范》（以下简称《设计规范》）条要求吻合《设计规范》、条要求应平展、不应圆滑坡道应从最底楼层开始（比方，市残联大楼的盲道是从附一楼到五楼）。
通路走道地面项目7．坡道起点、终点和中间休息平台的水平长度8．台面1．走道和通路最小宽度2．人行通道和室内地面3．使用不同样资料铺装的地面4．人行通路和建筑入口的雨水箅子内容5．门扇向走道开启不小于 1.50m所有突出的台面必定做圆角办理吻合《设计规范》 7.3.1 条要求1．楼道两侧应平展、不圆滑、不松动和不积水有高低位扶手，楼道的应相互取平，如有高差时不应大于转角的所有棱角做圆角15mm，并应以斜面过渡办理（可用不得高出地面，其孔洞不得大于 15mm×包边办理）。
15mm2．踢脚线高标准备注吻合《设计规范》 7.3.5 条要求350mm，采用6．墙面伸入走道的突出物7．走道与地面8．走道一侧或尽端1．种类长度不应大于0.10m，距离地面高度应高强度或软小于 0.60m性资料吻合《设计规范》条要求与其他地坪有高差时，应设置栏杆或栏板等安全设施1．房间门上要有拉手，吻合《设计规范》 7.4.1条则的第 1 ，2，设在凑近合4 条要求页一边300mm处，方便轮椅使用。
建筑设计中的无障碍设施布局在建筑设计中，无障碍设施布局是一项非常重要的考虑因素。
随着社会的进步和人们对社会包容性越来越重视，无障碍设计已经成为建筑领域不可或缺的一部分。
无障碍设施旨在为老年人、残疾人士以及其他行动不便的人士提供更加便利和安全的使用环境，让所有人都能够平等地享受建筑物所提供的各种服务和设施。
1. 什么是无障碍设计无障碍设计，又被称为通用设计或者宽容性设计，是一种旨在确保所有人员（包括老年人、残疾人群体）能够方便、安全地使用建筑环境和产品的设计理念。
无障碍设计不仅关注身体上的可及性，还包括感知上、认知上以及触觉上的方便性，让所有用户都能够获得平等的体验。
2. 为什么无障碍设施布局重要无障碍设施布局在建筑设计中的重要性不可低估。
首先，它可以增加建筑物的可达性，让更多群体的人能够顺利进出建筑物，并利用其中提供的服务设施。
其次，合理的无障碍设施布局还可以提升建筑物的使用效率和舒适度，创造更好的使用体验。
最重要的是，无障碍设计是一种社会责任和道德准则，体现了对弱势群体的关爱和尊重。
3. 无障碍设施布局的原则在建筑设计中，遵循一定的无障碍设施布局原则是至关重要的。
以下是一些常见的无障碍设计原则：（1）可达性原则所有人员都应该能够轻松到达和使用建筑物内外各个区域，包括主入口、电梯、走廊、楼梯等。
因此，在无障碍设计中需要考虑路径的平缓程度、固定扶手设置等因素。
（2）易操作性原则无障碍设施应该易于操作，并且给用户提供相关的提示和指引。
比如，在电梯按钮设置高度、字体大小以及音频提示可以帮助视力受损人群顺利使用电梯。
（3）安全性原则安全是无障碍设计中至关重要的考虑因素之一。
比如，在公共区域设置防滑地板、边缘保护等措施可以有效减少意外发生的可能性。
（4）灵活性原则建筑应该具有一定程度的灵活性，可以适应不同用户群体的需求。
比如在卫生间设置折叠式扶手，可以满足不同用户对扶手高度需求的变化。
4. 无障碍设施布局在建筑中的应用在实际建筑项目中，如何将无障碍设施融入到整体设计中至关重要。
无障碍设计的相关规范无障碍设计是一种为了让残疾人和老年人也能够享受公共场所和建筑物所提供的服务和便利的设计理念。
无障碍设计旨在降低或消除环境中的物理和感官障碍，以确保每个人都能够自由地进入和使用建筑物、设施和服务。
以下是无障碍设计的相关规范：1.建筑物和设施的无障碍入口和通道：建筑物和设施应提供无障碍入口和通道，能够让轮椅用户、视觉障碍者和行动不便的人轻松进出。
无障碍通道应足够宽敞，没有障碍物，并设有坡道、扶手、人行道斜坡等设施。
2.无障碍停车位：公共场所和建筑物应设有无障碍停车位，以方便残疾人驾驶员停车。
无障碍停车位应靠近建筑入口，并设有足够的空间供轮椅用户开门和转动。
3.无障碍洗手间：建筑物应设有无障碍洗手间，以满足残疾人和行动不便的人的需要。
无障碍洗手间应宽敞，设有扶手和足够的腿部空间，以容纳轮椅用户。
4.无障碍信号和指示牌：无障碍信号和指示牌应使用大号字体、高对比度、易于辨识的颜色和图案，以便视觉障碍者能够轻松阅读。
指示牌应设置在易于发现和理解的位置，以帮助人们找到出口、洗手间和其他目的地。
5.触觉和听觉辅助设备：公共场所和建筑物应提供触觉和听觉辅助设备，以满足盲人、低视力人士和听力障碍者的需要。
这些设备可以包括盲文标识、震动提示、无障碍电梯按钮和音频指南等。
6.扶手和坡道：在楼梯和坡道上应设有扶手，以帮助行动不便的人上下楼梯和坡道。
扶手应设置在合适的高度，方便用户抓住。
坡道应设有合适的坡度，以方便轮椅用户上下。
7.无障碍座椅：公共场所和建筑物内应提供无障碍座椅，以供行动不便的人休息使用。
这些座椅应稳固、宽敞，并配备扶手和足部支撑。
8.紧急疏散设计：建筑物应具备紧急疏散设施和计划，以确保残疾人在紧急情况下也能安全疏散。
这可能包括无障碍出口、紧急疏散电梯和紧急广播系统。
9.无障碍交通设施：无障碍设计不仅局限于建筑物内部，还包括户外的交通设施和道路。
无障碍交通设施可能包括无障碍人行道、信号灯和盲道等。
建筑设计中的无障碍设计无障碍设计是一种旨在创造对于所有人可访问的建筑环境的设计理念。
它旨在消除任何形式的障碍，使得老年人、残疾人和其他身体上有限的人士能够独立地使用和享受建筑物以及其提供的各种设施和服务。
在建筑设计中，无障碍设计是至关重要的，因为它不仅关乎社会的公平和包容，也关系到人们的日常生活质量和便利性。
本文将探讨建筑设计中的无障碍设计原则、方法以及对周围环境的影响。
一、无障碍设计原则无障碍设计的核心原则是为每个人提供平等的使用权和机会。
以下是一些常见的无障碍设计原则：1. 可到达性：建筑物应该提供适当的通道和通道宽度，以便行动不便的人士能够到达建筑物的各个部分。
例如，使用坡道或电梯代替楼梯可以帮助行动不便的人轻松进入建筑物。
2. 可使用性：建筑物内部应提供易于使用的设施，以满足各类人士的需求。
例如，使用大号按钮、标识清晰的指示牌和易读的文本等，可以帮助视力不佳的人士更好地使用建筑物。
3. 安全性：建筑物应该提供安全的环境，以防止意外事故的发生。
例如，在楼梯上安装扶手和防滑材料，以及在紧急情况下提供易于使用的紧急出口等。
4. 灵活性：建筑物的设计应该考虑到不同人群的不同需求，以便提供适用的解决方案。
例如，设置可调节高度的工作台和洗手盆，可以方便不同身高的人使用。
5. 简单直观：建筑物的布局和设计应该简单直观，使得使用者能够轻松理解和操作。
例如，通过使用明亮的色彩和直观的标识，可以帮助认知能力受损的人更好地寻找和识别目标。
二、无障碍设计的同时考虑环境因素无障碍设计不仅仅关注建筑物本身，还需要考虑周围环境的影响。
以下是一些需要注意的环境因素：1. 通行道路：在建筑物周围的通行道路上，应该提供无障碍的人行道和斑马线，以便行动不便的人士能够安全地通过。
此外，道路上的路况应该平坦，以免不必要的颠簸和摇晃。
2. 停车场和出入口：建筑物的停车场和出入口应该提供无障碍通道和停车位，以便行动不便的人士能够自如地进入和离开建筑物。

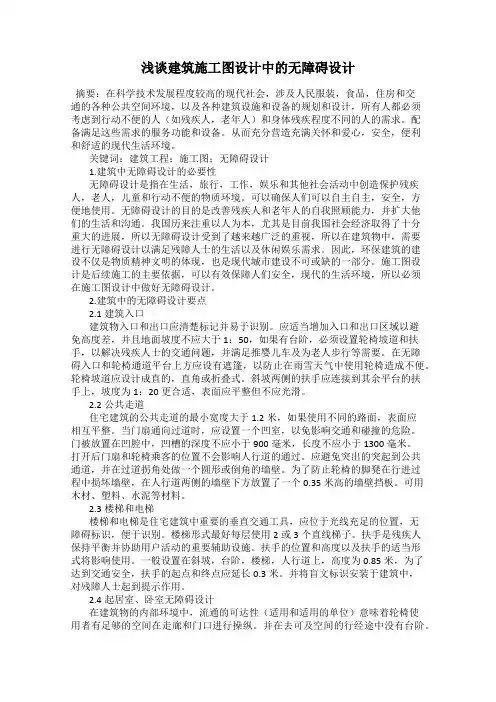

浅谈建筑施工图设计中的无障碍设计摘要：在科学技术发展程度较高的现代社会，涉及人民服装，食品，住房和交通的各种公共空间环境，以及各种建筑设施和设备的规划和设计，所有人都必须考虑到行动不便的人（如残疾人，老年人）和身体残疾程度不同的人的需求。
配备满足这些需求的服务功能和设备。
从而充分营造充满关怀和爱心，安全，便利和舒适的现代生活环境。
关键词：建筑工程；施工图；无障碍设计1.建筑中无障碍设计的必要性无障碍设计是指在生活，旅行，工作，娱乐和其他社会活动中创造保护残疾人，老人，儿童和行动不便的物质环境。
可以确保人们可以自主自主，安全，方便地使用。
无障碍设计的目的是改善残疾人和老年人的自我照顾能力，并扩大他们的生活和沟通。
我国历来注重以人为本，尤其是目前我国社会经济取得了十分重大的进展，所以无障碍设计受到了越来越广泛的重视，所以在建筑物中，需要进行无障碍设计以满足残障人士的生活以及休闲娱乐需求。
因此，环保建筑的建设不仅是物质精神文明的体现，也是现代城市建设不可或缺的一部分。
施工图设计是后续施工的主要依据，可以有效保障人们安全，现代的生活环境，所以必须在施工图设计中做好无障碍设计。
2.建筑中的无障碍设计要点2.1建筑入口建筑物入口和出口应清楚标记并易于识别。
应适当增加入口和出口区域以避免高度差，并且地面坡度不应大于1：50，如果有台阶，必须设置轮椅坡道和扶手，以解决残疾人士的交通问题，并满足推婴儿车及为老人步行等需要。
在无障碍入口和轮椅通道平台上方应设有遮篷，以防止在雨雪天气中使用轮椅造成不便。
轮椅坡道应设计成直的，直角或折叠式。
斜坡两侧的扶手应连接到其余平台的扶手上，坡度为1：20更合适，表面应平整但不应光滑。
2.2公共走道住宅建筑的公共走道的最小宽度大于1.2米，如果使用不同的路面，表面应相互平整。
当门扇通向过道时，应设置一个凹室，以免影响交通和碰撞的危险。
门被放置在凹腔中，凹槽的深度不应小于900毫米，长度不应小于1300毫米。
残疾人无障碍-建筑物设计第一篇：残疾人无障碍-建筑物设计残疾人无障碍-建筑物设计第一节一般规定第3.1.1条方便残疾人使用的建筑物设计内容应符合表3.1.1的规定。
建筑物设计内容表3.1.1 建筑类型执行本规范范围基本要求政府及纪念性（政府及司法部门办公楼，集会、纪念场馆等）接待部门及公共活动区残疾人可使用相应设施集会场所应设残疾人席位、文化、娱乐、体育建筑（图书馆、美术馆、博物馆、文化馆、影剧院、游乐场、体育场馆等）公共活动区残疾人可使用相应设施主要阅览室、观众厅等应设残疾人席位根据需要为残疾人参加演出或比赛设相应的设施商业服务建筑（大型商场、百货公司、零售网点、餐饮、邮电、银行等）营业区残疾人可使用相应设施大型商业服务楼应设可供残疾人使用的电梯中小型商业服务楼出入口应设有坡道宿舍及旅馆建筑公共活动区及部分客房层残疾人可使用相应设施宿舍及旅馆根据需要设残疾人床位医疗建筑（医疗、疗养院、门诊所、保健及康复机构）病患者使用的范围残疾人可使用相应设施交通建筑（汽车站、火车站、地铁站、航空港、轮船、客运站）旅客使用和范围残疾人可使用相应设施提供方便残疾人通行的路线注：残疾人可使用相应设施指各类建筑为公众设的通路、坡道、入口、楼梯、电梯、座席、电话、饮水、售品、厕所、浴室等设施。
具体设施内容可根据实际使用需要确定。
第3.1.2条城市广场、公园、游览地等室外公共设施，应参照本章有关规定设计。
第3.1.3条有一定数量残疾人使用的学习、工作场所，可参照本规范采取相应设施以满足基本要求。
第3.1.4条专供残疾人使用的各类建筑，均应按本规范有关规定执行。
第3.1.5条方便残疾人使用的建筑物主要考虑满足轮椅者、拄拐杖者、视力残疾者的不同要求，其通行及有关设施的基本空间尺度参数，应符合附录一至四的规定。
第二节出入口第3.2.1条供残疾人使用的出入口，应设在通行方便和安全的地段。
室内设有电梯时，该出入口，宜靠近候梯厅。
残疾人设计规范一、无障碍通道1、坡道和升降平台1 建筑的入口、室内走道及室外人行通道的地面有高低差和有台阶时,必须设符合轮椅通行的坡道,在坡道和两级台阶以上的两侧应设扶手;2 供轮椅通行的坡道应设计成直线形,不应设计成弧线形和螺旋形;按照地面的高差程度,坡道可分为单跑式、双跑式和多跑式坡道;3 双跑式和多跑式坡道休息平台的深度不应小于1.50m;在坡道起点及终点应留有深度不小于1.50m的轮椅缓冲地带;4 建筑入口的坡道宽度不应小于1.20m,室内走道的坡道宽度不应小于1.00m,室外通路的坡道宽度不应小于1.50m;5 建筑入口及室内坡道的坡度不应大于1/12,室外人行通路坡道的坡度不应大于1/16;6 坡道高度的限定每段坡道的高度,其最大容许值应符合表1.1的规定;表1.1 每段坡道高度与长度的限定坡度高/长 1/12 1/16 1/20容许高度m 0.75 1.00 1.50水平长度m 9.00 16.00 30.007 在坡道两侧和休息平台只设栏杆时,应在栏杆下方的地面上筑起50mm的安全档台;8 供轮椅通行的坡道面层应平整,但不应光滑;也不应在坡面上加防滑条和作成礓礤式的坡面;9 自动升降平台占地面积小,适用于改建、改造困难的地段;升降平台的净面积不应小于1.50m X 1.00m,平台应设栏板或栏杆及轮椅进出口和启动按钮;2、出入口1 大、中型公共建筑入口的内外应留有不小于2.00m X 2.00m轮椅回旋面积,小型公共建筑入口内外应留有不小于1.50m X 1.50m 轮椅回旋面积;2 建筑入口设有避风阁,或在门厅、过厅设有两道门,在两道门扇开启后的净距不应小于1.20m;3 供残疾人使用的门,首先应采用自动门和推拉门,其次是平开门;不应采用旋转门和力度大的弹簧门;4 轮椅通过自动门的有效通行净宽度不应小于1.00m,通过推拉门与平开门的有效通行净宽度不应小于0.80m;5乘轮椅者开启推拉门或平开门时,在门把手一侧的墙面,应留有不小于0.50m的墙面宽度;6 乘轮椅者开启的门扇,应安装视线观察玻璃和横执把手及关门拉手,在门扇的下方宜安装高0.35m的护门板;7 大、中型公共建筑通过一辆轮椅的走道净宽度不应小于1.50m;小型公共建筑通过一量俩的走道净宽度不应小于1.20m,在走道末端应设有1.50m X 1.50m轮椅回旋面积;8 走道的地面应平整、不光滑、不积水和没有障碍物;走道内有台阶时,应设符合轮椅通行的坡道;9 当门扇向走道内开启时应设凹室,凹室的深度不应小于0.90m,宽度不应小于1.30m;10 观演建筑、交通建筑及医疗建筑走道的两侧;应设高0.85m 的扶手;11 主要提供残疾人、老年人使用的走道A 走道的宽度不应小于1.80m;B 走道的两侧必须设高0.85m的扶手;C 走道的地面必须平整,并选用防滑和遇水也不滑的地面材料;D 在走道两侧墙面的下部,应设高0.35m的护墙板;E 走道转弯处的阳角应设计成圆弧墙面或45度切角墙面;F 在走道一侧的地面,应设宽0.40m至0.60m的盲道,盲道内边线距墙面0.30m;G 走道内不应设置障碍物,走道的照度应达到200LX;3、扶手1 在坡道、楼梯及超过两极台阶的两侧及电梯的周边三面应设扶手,扶手宜保持连贯;2 设一层扶手的高度为0.85m至0.90m,设二层扶手时,下层扶手的高度为0.65m;3 坡道、楼梯、台阶的扶手在起点及终点处,应水平延伸0.30m以上;4 扶手的形状、规格及颜色要易于识别和抓握,扶手截面的尺寸应为35mm至50mm,扶手内侧距墙面的净空为40mm;5 扶手应选用优质木料或其他较好的材料,扶手必须要安装坚固,应能承受身体的重量;二、洗手间1、公用洗手间入口的有效通行净宽度不应小于0.90m,洗手间内通道的净宽度不应小于1.50m;2、男洗手间供残疾人使用的小便器下口的高度不应大于0.50m,在小便器的上方和两侧,应安装高1.20m和宽0.60m的安全抓杆;3、公用洗手间的残疾人厕位1 男女洗手间的隔间应设残疾人使用的厕位,厕位面积不应小于2.00m X 1.00m或1.60m X 1.40m;2 残疾人厕位的门扇应向外开启,门扇开启后通行的净宽度不应小于0.80m,在门扇内侧应设关门拉手;3 开门执手应采用横执把手,门锁应安装门内外均可使用的门插销;4 厕为内射高0.475m的坐式便器,在坐便器两侧应设高0.70m的水平抓杆和高1.45m 的垂直抓杆;5 抓杆的直径为32mm至40mm,内侧距墙面40mm,抓杆要安装牢固,应能承受身体的重量; 6 厕位的地面应平整,不光滑,不积水,没有高低差;在厕位内应设高1.20m的挂衣钩;4、残疾人专用洗手间1 在公用洗手间旁或在适当位置宜设残疾人专用的洗手间;设专用洗手间后可取代在公用洗手间的残疾人厕位;2 专用洗手间采用平开门时,门扇应向外开启,门扇开启后通行净宽度不应小于0.80m,开门执手应采用横执把手,门锁应安装门内外均可使用的门插销,在门扇内侧应设关门拉手;3 洗手间的面积不应小于2.00 X 1.30m或1.80m X 1.80m;4 洗手间内设高0.45m的坐式便器,在坐便器两侧设高0.70m的水平抓杆,在靠墙壁的一侧设高1.45m的垂直抓杆;5 洗手间内应设高0.60m的放物架和高1.20m的挂衣钩;沿洗手盆的三面宜设抓杆,洗手盆高0.80m,抓杆高0.85m,相互间距为50mm;6 抓杆直径为32mm至40mm,内侧距墙面40mm,抓杆要安装坚固,应能承受身体的重量;7 洗手间的地面应平整,不光滑,不积水,没有高低差,应采用遇水也不滑的地面材料;8 专用洗手间必须设置应急呼叫按钮;三、饭店客房1、在市、区、县及旅游点范围的各类旅馆、饭店,应设方便残疾人使用的客房,客房应设在客房层的底部和进出方便及安全疏散的地段;2、大中型旅馆、饭店应按每50间标准客房设一套残疾人使用的客房;小型旅馆、饭店应设不少于两套可供残疾人使用的客房;3、供残疾人使用的客房出入口及门,应符合本实施细则第一部分第4条和第5条的有关规定;4、在客房的通道及床位之间应留有直径不小于1.50m的轮椅回旋空间;5、卫生间的门开启后的净宽度不应小于0.80m ,轮椅进入后应能回旋;盆浴或淋浴、坐便器及抓杆的设计,应符合：1 淋浴间内应设高0.45m的洗浴坐椅,深度不应小于0.45m;在淋浴间周边应设高0.70m水平抓杆和高1.45m的垂直抓杆;2 盆浴内应设洗浴坐台;洗浴坐台的深度不应小于0.45m;在浴盆内侧应设高0.60m和0.90m二层水平抓杆,长度为0.80m至1.00m;在洗浴坐台内侧宜设高0.60m的水平抓杆;3 抓杆的直径为32mm至40mm,内侧距墙面40mm,抓杆要安装坚固,应能承受身体的重量;6、客房的床面高度和大便器及浴盆的高度应统一为0.45m;7、客房的应急呼叫按钮及电灯、电视、空调等开关的位置,应安装在方便乘轮椅者伸手可及的地方;8、客房的壁柜、桌子等家具的高度及深度,应方便乘轮椅者使用;当残疾人的客房在空闲时,可为老年人及健全人提供服务;四、停车车位1、在建筑物出入口最近的地段和在停车场楼出入最方便的地段,应设残疾人的小汽车和三轮机动车专用的停车车位一辆小汽车的停车位置可停放两辆三轮机动车; 2、在专用停车车位的一侧,应留有宽度不小于1.20m的轮椅通道,轮椅通道应与人行通道衔接;3、停车车位的轮椅通道与人行通道的地面有高度差时,应设符合轮椅通行的坡道;4、在停车车位的地面上,应涂有停车线、轮椅通道线和轮椅标志,在停车车位的尽端宜设轮椅标志牌;五、无障碍标志1、无障碍轮椅标志是国际康复协会制定的全世界一致公认的国际通用标志;它指引残疾人行进的方向和告知可进入的建筑物及可使用的服务设施; 2、反符合本实施细则标准的建筑物和服务设施及室外通论,应在显着的位置安装轮椅标志牌;3、轮椅标志牌为残疾人提供以下信息1 为乘轮椅者指引建筑物的位置和建筑物的入口;2 为乘轮椅者指引可行进的室外通路和建筑物的室内走向;3 告知残疾人可使用的坡道、服务台、电梯、电话、轮椅席、厕所、浴室、客房及停车车位等服务设施;4、轮椅标志牌的规格尺寸应根据使用不同的地点和位置,分别为0.10m至0.45m的正方形;轮椅图案和边缘为黑色时衬底则为白色,轮椅图案为白色时衬底则为黑色;5、在轮椅标志牌上加文字说明或加指示方向时,其颜色与衬底应形成明显对比;指引的方向为左行时,轮椅面则应朝向左侧; 6、轮椅标志牌的位置和高度要适中,制作要精细,安装要坚固;。
