火灾自动报警系统施工组织设计(方案)

火灾自动报警系统施工组织设计和技术措施火灾自动报警系统是一种重要的防火设备，能够在火灾发生时及时发出警报并通知相关人员，以便采取快速的灭火和疏散措施。

施工组织设计和技术措施的制定对于确保火灾自动报警系统的有效运行至关重要。

以下是针对火灾自动报警系统施工组织设计和技术措施的详细分析：一、施工组织设计：1.人员组织：为确保施工质量和安全，应组建专业的施工队伍，包括技术人员、安装人员和调试人员。

他们应具备相关的专业知识和工作经验，对于火灾自动报警系统的安装和调试流程熟悉，并能够根据具体情况采取相应的应对措施。

2.施工方案编制：施工方案应根据设计图纸和规范要求制定，并包括设备安装、线路布置、调试和测试等内容。

施工方案应详细描述相关工作的顺序、方法、要求和安全措施，并确保质量和进度的可控性。

3.进度计划安排：根据施工方案编制进度计划，合理安排各项工作的时间和顺序，确保施工进度的合理性和高效性。

同时，监测施工进度的执行情况，及时调整方案和补充资源，以保证工期的完成。

4.管理措施：建立施工现场管理制度，明确相关责任人和施工人员的职责和权利。

加强施工现场安全防护，确保工人的操作安全，提供必要的防护装备和消防设备，如防护服、手套、安全帽、消防器材等。

5.质量控制：实施施工质量监督和控制措施，制定相应的质量检查标准和测试方法，确保设备和线路的安装质量，以及系统的正常运行。

二、技术措施：1.设备选择：根据设计要求选择合适的火灾自动报警设备，并确保其品质和性能的稳定性。

设备应具备火灾探测、报警、联动和监控功能，并符合国家相关标准和规范要求。

2.线路布置：根据施工图纸和要求进行线路敷设，避免与其他线路交叉或干扰。

同时，要注意保护线路的安全，防止损坏和短路等情况的发生。

3.设备安装：根据设计图纸和标准要求进行设备的安装，包括探测器、控制面板、报警器等。

设备应安装牢固，避免松动和损坏，且与周围环境的隔离符合要求。

4.系统调试：完成设备安装后，进行系统的调试工作，包括设备功能测试、报警信号传输测试和联动效果测试等。

火灾自动报警系统施工方案包括七个方面：管路敷设，管内穿线，桥架敷线、安装，探测器、手动报警按钮安装，端子箱安装，模块的安装，系统接地装置安装。

一、管路敷设1、按施工图放线。

2、火灾自动报警系统的传输线路均采用穿金属管、可挠（金属）电气导管、B1级以上的刚性塑料管或封闭式线槽保护方式布线。

3、消防控制、通信和警报线路采用暗敷设时，用金属管、可挠（金属）电气导管、B1级以上的刚性塑料管保护，并敷设在不燃烧体的结构层内，保护层厚度不小于30mm。

当采用明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护，矿物绝缘类不燃性电缆可直接明敷。

4、从接线盒处引到探测器底座盒、控制设备盒、扬声器箱的线路均加金属软管保护。

5、管路长度每超过30m，无弯曲时，在便于接线处装设接线盒。

管路长度每超过20m，有一个弯曲时，在便于接线处装设接线盒。

管路长度每超过10m，有两个弯曲时，在便于接线处装设接线盒。

管路长度每超过8m，有三个弯曲时，在便于接线处装设接线盒。

6、金属管子入盒，盒外侧套锁母，内侧装保护口；在吊顶内敷设时，盒的内外侧均套锁母。

塑料管入盒应采取相应固定措施。

7、在敷设各类管路时，采用单独的卡具固定。

8、管路的直线段每隔1.0m-1.5m设置固定点。

在管路接头处、距接线盒0.2m处、管路走向改变或转角处也需设置固定点。

9、消防控制设备的外接导线，采用金属软管作套管，其长度不大于2m，且采用管卡固定，其固定点间距不大于0.5m，金属软管与消防控制设备的接线盒（箱）采用锁母固定，并根据配管规定接地。

工作接地线采用铜芯绝缘导线或电缆。

二、管内穿线1、在管内或槽内穿线前，应将其内的杂物清除干净，管路清除干净后，向管内吹入少量滑石粉，以便穿线，并将管子端部装上护口，以防管口将导线绝缘层划破。

2、火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。

Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.（安全管理）单位：___________________姓名：___________________日期：___________________火灾自动报警系统施工方案和技术措施(通用版)火灾自动报警系统施工方案和技术措施(通用版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。

显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。

一、管路敷设1、按施工图放线。

2、火灾自动报警系统的传输线路均采用穿金属管或封闭式线槽保护方式布线。

3、消防控制、通信和警报线路采用暗敷设时，用金属管保护，并敷设在不燃烧体的结构层内，保护层厚度不小于30mm。

当采用明敷设时，采用金属管或金属线槽保护，并在金属管或金属线槽上喷涂防火涂料。

4、从接线盒处引到探测器底座盒、控制设备盒、扬声器箱的线路均加金属软管保护。

5、管路长度每超过45m，无弯曲时，在便于接线处装设接线盒。

管路长度每超过30m，有一个弯曲时，在便于接线处装设接线盒。

管路长度每超过20m，有两个弯曲时，在便于接线处装设接线盒。

管路长度每超过12m，有三个弯曲时，在便于接线处装设接线盒。

6、管子入盒时，盒外侧套锁母，内侧装保护口，在吊顶内敷设时，盒的内外侧均套锁母。

7、在敷设各类管路时，采用单独的卡具固定。

8、管路的直线段每隔1.0m-1.5m设置固定点。

在管路接头处、距接线盒0.2m处、管路走向改变或转角处也需设置固定点。

9、消防控制设备的外接导线，采用金属软管作套管，其长度不大于2m，且采用管卡固定，其固定点间距不大于0.5m，金属软管与消防控制设备的接线盒（箱）采用锁母固定，并根据配管规定接地。

火灾自动报警系统安装施工组织设计施工组织设计方案（一）工程概况本工程甲方业主为风力发电厂，本工程施工地点位于开发区林小庄，为了保证本工程的顺利进行，特制定本施工方案。

（二）施工规范本消防工程涉及水、电和设备安装，我公司将严格按照以下规范进行实施： 1、《建筑给排水及采暖工程施工质量及验收规范》（GBJ50242－2002） 2、《电气安装工程1KV及以下配线工程施工及验收规范》（GB50258－96） 3、《电气装置安装工程低压电器施工及验收规范》（GB50254－96） 4、《电气装置安装工程电力变压器、滤波电抗器、互感器施工及验收规范》（GBJ148-90）5、《电气装置安装工程母线装置施工及验收规范》（GBJ149－90）6、《电气装置安装工程电缆线路施工及验收规范》（GB50168－92）7、《电气装置安装工程接地装置施工及验收规范》（GB50169－92）8、《电气装置安装工程旋转电机施工及验收规范》（GB50170－92）9、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171－92） 10、《火灾自动报警系统施工及验收规范》（GB50166-92） 11、《自动喷水灭火系统施工及验收规范》（GB50261-96） 12、《水喷雾灭火系统设计规范》（GB50219-95） 13、《气体灭火系统施工及验收规范》（GB50263-97）14、《机械设备安装工程施工及验收通用规范》（GB50231－98） 15、《建筑工程施工质量验收统一标准》（GB50300-2001） 16、《建筑采暖卫生工程质量检验及评定标准》（GB50302-2002） 17、《建筑电气工程质量检验及评定标准》（GB50303-2002） 18、《施工现场临时用电安全技术规程》（JGJ46-88）19、《工程建设标准强制性条文－房屋建筑部分》建设部 20、《建筑施工安全检查标准》（JGJ59－99）（三）施工准备施工准备主要从以下几个方面来进行：办理施工手续、技术准备、现场物资准备、施工人员准备、机具机具准备、材料准备等内容。

火灾自动报警系统安装施工组织设计一、设计目标和原则二、施工组织设计内容1.工程概况包括项目名称、工程地点、规模、建设单位、施工单位等基本信息。

2.施工工艺与方法根据工程的实际情况，确定采用的施工工艺和方法，包括施工顺序、施工步骤、施工工具与设备等。

3.施工组织人员和责任分工人员构成及职责分工，包括项目经理、技术负责人、施工班组长、安全员等。

4.安全措施详细列举施工过程中需要采取的安全措施，包括施工场地的安全防护、作业人员的安全培训、消防器材的设置等。

5.质量控制确定质量控制措施，包括质量检查和验收标准、施工过程中的质量控制措施和控制点等。

6.进度计划和工期安排制定施工的进度计划和工期安排，合理安排施工顺序和施工时间，确保工期的满足。

7.资源配置对施工所需的人力、物力、机械设备等资源进行合理配置，确保施工需要的资源得到及时供应。

8.协调沟通制定沟通协调机制，明确各相关方之间的协作关系和沟通渠道，确保施工过程中各方之间的顺畅沟通。

9.现场管理制定现场管理措施，包括现场交底、现场维护、现场安全等，保证施工现场的有序进行。

10.保养维护制定设备保养维护措施，确保设备的长期稳定运行。

三、施工组织设计的实施步骤1.分析工程概况，确定施工组织设计的目标和原则。

2.统筹考虑施工工艺、安全措施、质量控制、进度计划、资源配置等方面的要求。

3.制定详细的施工组织设计方案，列举具体的施工工序、责任分工、安全措施、质量控制措施、进度计划和资源需求等。

4.组织对施工组织设计方案进行审核和调整，确保其合理性和可行性。

5.宣贯施工组织设计方案，确保施工人员清楚了解施工流程和各项措施。

6.按照施工组织设计方案的要求进行施工，及时调整和完善方案中的措施和安排。

7.定期检查施工现场的施工情况，保证施工工作按照施工组织设计方案的要求进行。

8.对施工过程进行总结和评估，及时纠正问题，提高施工组织设计的有效性和可操作性。

四、总结火灾自动报警系统安装施工组织设计是施工工作的重要环节，其合理性和可行性对工程的安全和质量有着重要影响。

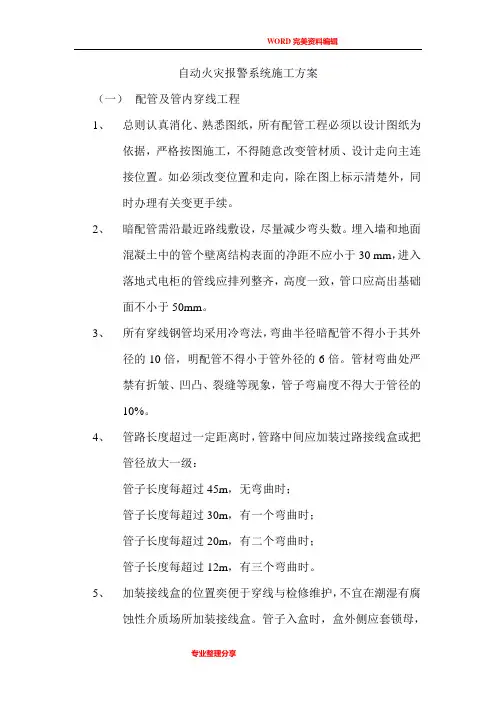

WORD完美资料编辑自动火灾报警系统施工方案（一）配管及管内穿线工程1、总则认真消化、熟悉图纸，所有配管工程必须以设计图纸为依据，严格按图施工，不得随意改变管材质、设计走向主连接位置。

如必须改变位置和走向，除在图上标示清楚外，同时办理有关变更手续。

2、暗配管需沿最近路线敷设，尽量减少弯头数。

埋入墙和地面混凝土中的管个壁离结构表面的净距不应小于30 mm，进入落地式电柜的管线应排列整齐，高度一致，管口应高出基础面不小于50mm。

3、所有穿线钢管均采用冷弯法，弯曲半径暗配管不得小于其外径的10倍，明配管不得小于管外径的6倍。

管材弯曲处严禁有折皱、凹凸、裂缝等现象，管子弯扁度不得大于管径的10%。

4、管路长度超过一定距离时，管路中间应加装过路接线盒或把管径放大一级：管子长度每超过45m，无弯曲时；管子长度每超过30m，有一个弯曲时；管子长度每超过20m，有二个弯曲时；管子长度每超过12m，有三个弯曲时。

5、加装接线盒的位置奕便于穿线与检修维护，不宜在潮湿有腐蚀性介质场所加装接线盒。

管子入盒时，盒外侧应套锁母，专业整理分享内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。

6、管内或线槽的穿线，应在穿线前应将管、槽内的积水及杂物清除干净。

7、不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一孔内。

导线在管、槽内，不应有接头或扭结。

导线的接头应在接线盒内焊接或用端子连接。

敷设在地下室等潮湿或多尘场所管路的管口和管子连接处，均应作密封处理。

（二）线槽安装1、在吊顶内敷设的各类管路和线槽需采用单独的卡具吊装或支持物固定，不要依附在吊顶支架上。

2、线槽的直线段应每隔1.0~1.5m设置吊顶或支点。

在下列部位也设置支、吊点：线槽接头处；距接线盒0.2m处；线槽走向改变或转弯处。

3、吊装线槽的吊杆直径不小于6mm。

4、管线径过建筑物的变形缝（包括沉降、伸缩缝、抗震缝）处，应采取补偿措施。

导线跨越变形缝的两侧应固定，并留有适当余量。

火灾自动报警系统施工组织设计1、建设计划火灾自动报警系统建设方案1.1.1线槽安装要求火灾报警系统的干线和消防电话系统的干线应通过天桥或线槽敷设在竖井、顶棚和设备层。

(1)安装的支架应牢固、平整、尺寸准确。

(2)安装支架时，应满足以下要求：A 在金属结构和混凝土结构的预埋件上，应采用焊接固定。

B 在混凝土上用膨胀螺栓固定。

不内容焊接支架的工艺管道，应使用 U 型螺栓或夹子固定。

D 在内容焊接支架的金属设备和管道上，可用焊接固定。

（3）支架应固定牢固，水平垂直，整齐美观，同一直段上的支架间距应均匀。

(4)支架安装在有弧度的设备或框架上时，安装弧度应与设备和框架的弧度相同。

(5)支架不宜安装在振动大、热源、腐蚀性液滴及污水通道的位置，也不宜安装在高温、高压、腐蚀性、易燃的工艺设备、管道等介质中。

和爆炸性的。

在可移动的结构上。

（6）水平安装的线槽和管道保护的金属支架间距应为2m，在转角、端子等需要的位置可适当减小间距；垂直安装时可适当增加间距。

(7)线槽的安装应先按图纸要求进行布置，确定线盒的位置和线槽的合理方向，做好标记，再确定标高以土建标高线为基准，将线槽组装到位。

固定的。

(8) 线槽支撑在墙上或悬挂在天花板上，距离为1.25m至1.5m，垂直和水平。

(9)敷设在金属线槽内的电线或电缆不应有接头，接头应在接线盒内。

金属线槽垂直、倾斜或开槽敷设时，应有防止电线或电缆移动的措施。

不得通过地板或墙壁等进行金属线槽连接。

(10) 使用镀锌连接套圈或黄铜套管将电气导管连接到电气导管。

(11)线槽接口要平整，接头要严密平直，槽盖要平整无翘角，出线口位置要正确。

死。

(12)线槽与箱体、箱体、柜体等连接时，进出线应用地脚连接并用螺钉紧固，两端应塞好。

地下各层线槽的铺设应与各类工种密切配合，避免线槽与设备管道发生碰撞。

施工应根据实际情况进行调整。

(13)当建筑物表面有坡度时，线槽的坡度应作相应改变。

布线槽全部铺设好后，布线前应进行调整和检查。

火灾自动报警系统施工方案一、概述火灾自动报警系统（Fire Alarm System，FAS）是建筑物内一种重要的安全设备，可在火灾发生时及早侦测到火灾信号，并及时发出警报，以便及时疏散人员、寻找火源并采取相应的灭火措施。

本文将详细介绍火灾自动报警系统的施工方案，确保系统能够正常高效运行。

二、施工方案1. 设计阶段在进行火灾自动报警系统的施工前，首先需要完善系统设计方案。

设计方案应包括系统布局、传感器位置、控制面板布置等内容。

确保设计符合国家相关标准，满足建筑物的实际需求。

2. 材料采购在确定系统设计方案后，需要进行材料采购。

采购的材料包括火灾报警控制器、火灾传感器、报警按钮、联动设备等。

确保采购的材料品质可靠，符合相关标准要求。

3. 施工准备在材料采购完成后，施工单位需要对施工人员进行培训，确保他们具备相应的施工技能。

同时，需要准备好必要的施工工具和设备，保证施工进度和质量。

4. 施工流程（1）布线敷设：根据设计方案，在建筑物内进行火灾自动报警系统的布线敷设。

确保布线合理、整齐，避免线路交叉和短路现象。

（2）安装设备：根据设计方案将火灾报警控制器、火灾传感器、报警按钮等设备安装在相应位置。

确保设备安装稳固，操作正常。

（3）联动设置：对火灾自动报警系统进行联动设置，确保系统各部件之间的协调配合，保证系统可以及时准确地发出警报。

（4）调试验收：系统施工完成后，进行系统的调试和验收工作。

测试系统各部件是否正常运行，确保系统可以正常工作。

5. 系统调试系统施工完成后，需要进行系统的调试工作。

通过对系统进行全面测试，调整参数，确保系统运行稳定、可靠。

6. 系统验收系统调试完成后，由相关部门对系统进行验收。

检验系统的各项功能是否符合要求，满足建筑物的安全需求。

确保系统可以正常使用。

三、总结火灾自动报警系统的施工方案是确保系统正常运行的基础。

施工单位需要严格按照设计方案和相关标准要求进行施工，确保系统各部件安装合理、联动正常。

火灾报警系统施工方案（一）施工工艺流程（二）主要施工方案A、火灾报警控制器的安装1）开箱检查：设备运到现场后，应组织开箱，进行外观检查，检查外形尺寸，有无掉漆等现象，仪表部件是否齐全，有无缺损，备品备件，说明书，合格证等有无破损，并作好开箱记录。

2）火灾报警控制器安装应严格按照设计图纸进行。

3）火灾报警控制器为落地安装，应采用M14、M12镀锌螺栓固定于型钢或混凝土基础，基础应高出地面0.1～0.2m。

4）火灾报警控制器应在室内垂直安装，屏立面倾斜度不大于5度。

5）引入火灾报警控制器的电缆或导线，应符合下列要求：a.配线应整齐，避免交叉，并应固定牢靠。

b.电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易退色。

c.端子板的每个接线端，接线不得超过2根。

d.电缆芯和导线，应留有不小于20cm的余量；e.导线应绑扎成束；f.导线引入穿线后，在进线管处应封堵。

6）火灾报警控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

主电源应有明显标志。

7）火灾自动报警系统采用弱电系统联合接地方式，接地电阻1Ω，报警设备的金属外壳和金属支架采取保护接地。

接地线与电气保护接地干线相连接。

B、配管及布线1）预埋配线管采用镀锌钢管进行配管，且弯曲时不得有90°直弯。

2）导线在管内或线槽内，不应有接头或扭结。

导线的接头应在线盒内焊接或用端子连接。

3）在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。

在穿线前，应将管内或线槽内的积水及杂物清除干净。

4）不同系统，不同电压等级，不同电气类别的线路，不应穿在同一管内或线槽的同一槽孔内。

5）管路超过下列长度时，应在便于接线处装设接线盒。

a.管子长度超过30米，无弯曲时；b.管子长度超过20米，有1个弯曲时；c.管子长度超过10米，有2个弯曲时；d.管子长度超过8米，有3个弯曲时。

6）在吊顶内敷设各类管路和线槽时，宜采用单独的吊装或支撑物固定。

火灾自动报警施工方案1. 引言火灾是一种严重的灾害，它给人们的生命和财产带来了巨大的威胁。

为了及时发现和报警火灾，火灾自动报警系统被广泛应用于各类建筑物中。

本文将介绍火灾自动报警系统的施工方案，包括系统设计、设备选型、布线方案等。

2. 系统设计火灾自动报警系统主要由火灾探测器、主机控制器、声光报警器和联动控制器等组成。

系统设计的目标是实现对建筑物内的火灾进行及时、准确的探测和报警，并能够提供远程控制和监控功能。

2.1 火灾探测器选型根据建筑物的使用性质和特点，选择合适的火灾探测器进行安装。

常见的火灾探测器包括烟雾探测器、热感应探测器和光纤探测器等。

根据建筑物的不同区域，可以采用不同类型的探测器，以提高系统的准确性和可靠性。

2.2 主机控制器选型主机控制器是火灾自动报警系统的核心组件，负责对火灾探测器进行监测和控制。

在选型时需考虑系统的扩展性、稳定性和兼容性。

主机控制器应具备远程监控和控制功能，以便进行远程报警和故障排查。

2.3 声光报警器选型声光报警器是火灾自动报警系统的输出设备，用于发出警报信号。

选型时需考虑声音和光线的传播范围，以确保覆盖建筑物内的各个区域。

同时，声光报警器的音量和亮度也需要根据实际情况进行调节。

2.4 联动控制器选型联动控制器是火灾自动报警系统与其他安全设备（如门禁系统、视频监控系统等）进行联动的设备。

选型时需考虑其与其他设备的兼容性和接口标准，以确保正常的联动控制。

3. 设备安装与布线3.1 火灾探测器安装根据设计方案和建筑物的实际情况，确定火灾探测器的安装位置和数量。

烟雾探测器通常安装在天花板上，热感应探测器安装在易燃物质附近。

在安装过程中，应确保探测器的安装牢固、位置合理，并保证与其他设备的联动。

3.2 主机控制器安装主机控制器通常安装在防火控制室或安保中心等控制中心。

在安装过程中，应确保主机控制器与电源的连接可靠、电气接地良好。

此外，应设置密码和权限，以保护系统的安全性。

火灾自动报警系统安装施工组织设计一、工程概况二、施工组织设计内容（一）施工组织设计的目标和任务：1.保证施工质量：设计合理的施工方案，安全可靠的系统布置，确保报警系统的正常工作。

2.遵守施工标准：依据《建筑设计防火规范》、《建筑装饰装修设计防火规范》等相关标准，保证施工符合法律法规的要求。

3.合理安排施工进度：根据实际情况，制定合理的施工计划，确保按时完成施工任务。

4.协调施工单位：建立施工单位之间的沟通协调机制，以确保各施工单位的工作有序进行。

5.安全防范措施：制定安全施工方案，加强施工现场安全管理，防止火灾和人员伤亡事故的发生。

（二）施工组织设计的具体内容：1.施工单位的选择：根据施工单位的资质、经验、技术能力等方面进行评估，选择合适的施工单位。

2.分解施工任务：根据设计方案，将施工任务分解为具体的工序和工作内容，明确各单位的责任和任务。

3.施工方案编制：根据设计方案，编制详细的施工方案，包括施工工艺、施工程序、施工顺序等内容。

4.施工过程控制：建立合理的施工管理体系，对施工过程进行控制和检查，确保施工质量和安全。

5.资材采购和库存管理：根据施工计划，进行资材的采购和库存管理，确保施工所需的资材及时供应。

6.施工机械和设备的调配：根据施工需要，合理安排施工机械和设备的调配，确保施工进度和质量。

7.施工现场安全管理：制定安全施工方案，严格执行安全规章制度，加强现场安全管理，确保施工安全和人员安全。

8.现场协调和沟通：建立施工单位之间的协调机制，加强现场协调和沟通，解决施工中的问题和困难。

9.施工质量检查和验收：对施工过程进行质量检查和验收，确保施工质量符合设计要求和相关标准。

三、施工组织设计的步骤1.确定施工单位和施工人员，并对其进行培训和管理，以确保施工人员具备相应的技术和专业水平。

2.制定安装施工方案，并审查设计方案的可行性，确保施工方案符合设计要求。

3.制定施工计划，包括各施工工序的时间安排、资材的采购计划、施工机械和设备的调配计划等。

火灾报警系统施工方案1.工程概况2.火灾自动报警系统的安装2.1一般施工要求2.1.1安装工程以设计施工图、设备技术文件、设备使用说明书的要求施工。

在施工过程中发现设计中有不合理或不符合实际之处，及时提出修改建议，经现场指挥部或业主、设计人员研究决定按修改意见施工。

2.1.2安装过程中为保证质量，按自检、互检和专业施工人员检查相结合的原则，对每道工序进行检查和记录（详见质量保证措施），并以这些检查记录作为工程验收的资料。

对于隐蔽工程，在隐蔽前经检查合格，甲方监理签字方可隐蔽并及时做好记录交资料员妥善保管。

2.1.3安装过程中所需要的仪器、仪表、量具、衡器等是经计量部门检查的合格产品，以保证施工作业的产品质量是合格的。

2.2电气管路敷设要求2.2.1配电管、箱、盒的安装管线应按图纸及实际现场按最近线路敷设，水泥保护层面不得少于15mm。

并尽量避免三根管路交叉于一点。

箱体在墙上应固定牢靠。

标高应符合规范要求，接线盒与电管之间必须用黄绿双色线跨接。

2.2.2电管拗弯无折皱和裂缝，管截面椭圆度不大于外径的10％，弯头半径大于6个管径。

使用金属软管长度不宜大于1M，特殊情况应有加固措施，两端应用锁母接头固定，并有可靠接地。

2.2.3明配电管，用支架和骑马卡固定，水平及垂直管敷设时，应做到横平竖直。

管长在2M时，偏差不得大于3mm。

2.2.4所有钢质电线管均采用丝扣连接，管接头及过路盒应有圆钢跨接对于大于40的电钢管连接处应有套管，连接处管道顺直，焊接严密。

管口进入箱盒小于5mm，管口毛刺应用圆锉锉平并用锁母双夹固定。

并用管堵，防止异物进入管道。

2.3电缆及配线施工要求2.3.1管内穿线时应清理管道，清除积水，电线在管道内严禁接头、打结、扭绞等现象。

2.3.2不同系统，不同电压，不同回路的电线严禁穿入同一根管内。

2.3.3穿线时进行分色编号处理以便于识别，同时做好绝缘测试检查，做好安装记录。

测试记录必须由甲方、总包或其委托代表现场签字。

室内火灾自动报警系统安装施工方案1. 概述本安装施工方案旨在安排和指导室内火灾自动报警系统的安装工作。

系统的目标是在火灾事件发生时及早发现并提供警报，以保障人员生命安全和财产安全。

2. 系统组成室内火灾自动报警系统由以下组件组成：- 火灾探测器：安装在室内各个区域，用于检测火灾烟雾或热量。

- 控制主机：接收火灾探测器的信号，分析并发出警报信号。

- 警报器：安装在适当位置，当控制主机发出警报时，发出声音或声光信号以提醒人员。

- 灭火设备：可选组件，根据需要配置灭火设备，以在火灾发生时提供灭火措施。

3. 安装步骤以下是室内火灾自动报警系统的安装步骤：3.1 火灾探测器安装1. 根据设计方案将火灾探测器安装在预定的位置，确保覆盖每个区域。

2. 使用适当的固定方法将火灾探测器固定在墙壁或天花板上。

3. 连接火灾探测器的电源和信号线，确保正确连接并固定好线缆。

3.2 控制主机安装1. 将控制主机安装在安全、易于访问的位置，如控制室或接待处。

2. 连接控制主机的电源和信号线，确保正确连接并固定好线缆。

3.3 警报器安装1. 根据设计方案将警报器安装在需要提醒的位置，如走廊、办公室等。

2. 使用适当的固定方法将警报器固定在墙壁或天花板上。

3. 连接警报器的电源和信号线，确保正确连接并固定好线缆。

3.4 灭火设备安装（如适用）根据需要配置和安装灭火设备，并确保其与控制主机连接以实现自动灭火操作。

4. 施工注意事项在进行室内火灾自动报警系统的安装施工时，需要注意以下事项：- 遵守所有相关法律和法规，确保安装过程符合安全标准。

- 与建筑物的其他系统进行良好的协调，如电力供应系统和建筑布线系统。

- 严格遵循制造商提供的安装指南和要求。

- 进行必要的测试和调试，确保系统正常工作。

- 提供合适的培训和操作手册给用户，以便正确使用该系统。

5. 施工验收施工完成后，应进行系统的验收测试。

包括对火灾探测器、控制主机和警报器的功能测试，以及与灭火设备的联动测试。
