大工2020年春《电路理论》在线作业1学习资料答案

电路理论题库（附答案）一、判断题（共100题，每题1分，共100分）1.网孔电流方程左边是网孔电流引起的沿网孔电流方向的电压降，右边则是独立电源引起的电压升。

()A、正确B、错误正确答案：A2.对称三相电路中，任何时刻，三相负载吸收的总瞬时功率和平均功率都是一个常数。

()A、正确B、错误正确答案：A3.换路定律反映了能量不能跃变。

()A、正确B、错误正确答案：A4.独立结点之间的电压为结点电压()A、正确B、错误正确答案：B5.如果在换路瞬间储能元件有初始储能，称为非零初始状态。

外加激励作用在非零初始状态的电路所产生的响应称为全响应。

()A、正确B、错误正确答案：A6.三要素法适用于一阶电路且外加激励必须为直流。

()A、正确B、错误正确答案：B7.仪表本身消耗的功率越小越好。

（）A、正确B、错误正确答案：A8.两个无源元件串联在正弦电流电路中，若总电压小于其中一个元件的电压值，则其中必有一个为电感性元件，另一个为电容性元件。

()A、正确B、错误正确答案：A9.理想变压器反映阻抗的性质与负载阻抗的性质相反。

()A、正确B、错误正确答案：B10.电流所做的功称为功，其单位有焦耳和度。

()A、正确B、错误正确答案：A11.理想变压器可以变换阻抗，阻抗变换中会改变模值和幅角()A、正确B、错误正确答案：B12.空心变压器的反映阻抗Z1r与原边阻抗Zn1为并联关系。

()A、正确B、错误正确答案：B13.视在功率在数值上等于电路中有功功率和无功功率之和。

()A、正确B、错误正确答案：B14.戴维南定理是一个十分有用的定理。

它的特点在于可将电路中某一部分电路简化，以利于分析剩下来的那部分电路。

()A、正确B、错误正确答案：A15.方波和等腰直角波相比，波形的平滑性要比等腰三角波好。

()A、正确B、错误正确答案：A16.非正弦周期信号分解后的傅里叶级数中的高次谐波幅值一定小于低次谐波幅值()A、正确正确答案：B17.非正弦周期信号分解后的傅里叶级数中截取项数的多少，取决于级数的收敛速度和电路的频率特性两方面()A、正确B、错误正确答案：A18.在计算电路的功率时，根据电压、电流的参考方向可选用相应的公式计算功率。

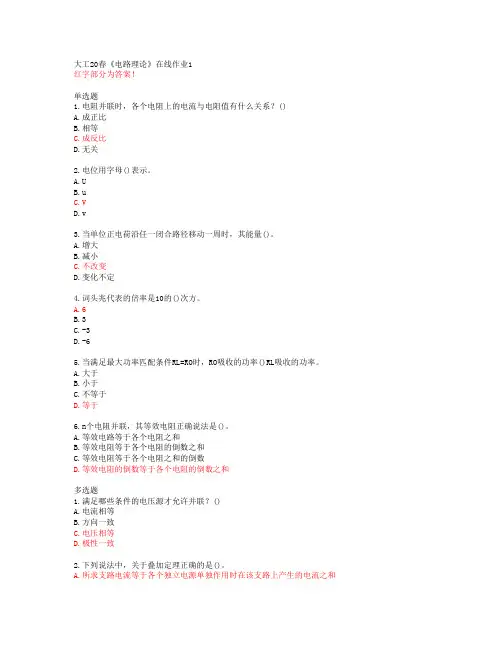

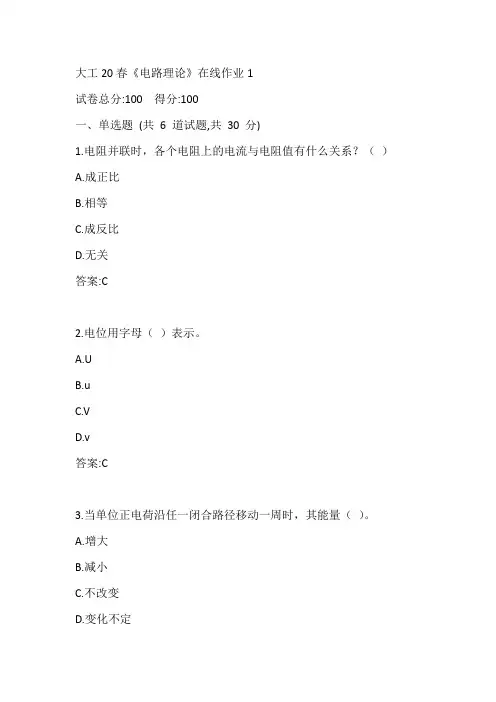

【奥鹏】-大连理工20春《电路理论》在线作业1提示：请认真阅读本套试卷，核对是否是您需要的题目，本套试卷只做参考学习使用！！！一、单选题 (共 6 道试题,共 30 分)【题目】电阻并联时，各个电阻上的电流与电阻值有什么关系？（）[A.]成正比[B.]相等[C.]成反比[D.]无关正确的选择是：C【题目】电位用字母（）表示。

[A.]U[B.]u[C.]V[D.]v正确的选择是：C【题目】当单位正电荷沿任一闭合路径移动一周时，其能量（）。

[A.]增大[B.]减小[C.]不改变[D.]变化不定正确的选择是：C【题目】词头兆代表的倍率是10的（）次方。

[A.]6[B.]3[C.]-3[D.]-6正确的选择是：A【题目】当满足最大功率匹配条件RL=RO时，RO吸收的功率（）RL吸收的功率。

[A.]大于[B.]小于[C.]不等于[D.]等于正确的选择是：D【题目】n个电阻并联，其等效电阻正确说法是（）。

[A.]等效电路等于各个电阻之和[B.]等效电阻等于各个电阻的倒数之和[C.]等效电阻等于各个电阻之和的倒数[D.]等效电阻的倒数等于各个电阻的倒数之和正确的选择是：D二、多选题 (共 6 道试题,共 30 分)【题目】满足哪些条件的电压源才允许并联？（）[A.]电流相等[B.]方向一致[C.]电压相等[D.]极性一致正确的选择是：CD【题目】下列说法中，关于叠加定理正确的是（）。

[A.]所求支路电流等于各个独立电源单独作用时在该支路上产生的电流之和[B.]理想电压源的除源方法是短路[C.]理想电流源的除源方法是开路[D.]可以用来计算功率正确的选择是：ABC【题目】下列哪些属于无源三端电路？（）[A.]串联[B.]并联[C.]角形连接[D.]星形连接正确的选择是：CD1【题目】含实际电流源的电路有下列哪些工作状态？（）[A.]加载[B.]短路[C.]开路[D.]通路正确的选择是：ABC1【题目】负载RL获得最大功率的条件有哪些？（）[A.]Uoc不变[B.]Ro不变[C.]RL不变[D.]RL可变正确的选择是：ABD1【题目】下列有关受控源概念的说法中正确的是？（）[A.]受控源能产生电能[B.]受控源不能产生电能[C.]受控源输出的能量由独立源提供[D.]受控源输出的能量不由独立源提供正确的选择是：BC三、判断题 (共 8 道试题,共 40 分)1【题目】电流源发出的电流与其端电压无关。

1.A.500 VarB.C.250Var【参考答案】: B2.互感系数，简称互感，其单位是A.LB.C.H【参考答案】: C3.某电阻元件的电阻值 R = 1 k，额定功率 PN＝2.5 W。

正常使用时允许流过的最大电流为A.50 mAB.2.5 AC.250 mA【参考答案】: A4.处于谐振状态的 R，L，C 并联电路若增大 L 值，则电路将呈现A.电阻性B.电感性C.电容性【参考答案】: C5.已知某电路的电压相量，电流相量，则电路的无功功率 Q 为A.500 VarB.C.250 Var【参考答案】: B6.串联谐振时，电感电压与电容电压比电源电压大许多倍，所以串联谐振又叫（）谐振A.电压B.电流C.电感电压与电容电压不相等【参考答案】: A7.图示电路中，试判断两线圈的同名端A.1，2B.1，4C.1，3【参考答案】: B8.直流电流源的电压与外电路A.有关系B.没有关系C.有时候有关系有时候没有关系【参考答案】: A9.A. B.C.【参考答案】: A10.A.220B.C.【参考答案】: A11.A.6vB.5vC.4v【参考答案】: C12.在图示电路中，各电阻值和 US 值均已知。

欲用支路电流法求解流过电阻 RG 的电流 IG，需列出独立的电流方程数和电压方程数分别为A.4 和 3B.3 和 3C.3 和 4【参考答案】: B13.R，C 电路外部激励为零，而由初始储能引起的响应称为 ( ) 响应A.稳态B.零输入C.零状态【参考答案】: B14.A.4B.C.【参考答案】: A15.A. B. C.16.直流电流源的电流与外电路A.有关系B.没关系C.有时候有关系有时候没关系【参考答案】: B17.真空的磁导率uA.是常数B.不是常数C.0【参考答案】: A18.A. B.C.【参考答案】: C19.两线圈顺向串联的等效电感为A.L’eq =L1L2MB.L’eq =L1L22MC.L’eq =L1L2-2M【参考答案】: B20.为了减小交流铁心线圈的铁心损耗，线圈铁心由彼此绝缘的硅钢片叠成，主要是为了减小( )损耗A.涡流B.磁滞损耗和涡流损耗C.磁滞损耗21.电流的实际方向与参考方向相同时为A.无法确定B.负C.正【参考答案】: C22.A.Z1 与 Z2 的阻抗角相差正负90B.Z1 与 Z2 的阻抗角不相等C.Z1 与 Z2 无任何约束条件【参考答案】: A23.三相交流发电机的三个绕组接成星形时，若线电压，则相电压 uA =A. B. C.【参考答案】: B24.星形连接的三相对称负载，接于三相对称电源上，线电流与相电流之比为A. B. C.1【参考答案】: C25.A.0 AB.C.【参考答案】: B26.A.３８０B.C.220 【参考答案】: A27.铁磁物质的磁导率uA.是常数B.不是常数C.0【参考答案】: B28.A.7AB.1AC.-1A【参考答案】: A29.A.4.84 kWB.14.5 kWC.8.38 kW 【参考答案】: A30.A.0 VB.0.5 VC.1 V【参考答案】: A31.A.10 m AB.－10 m AC.0 m A【参考答案】: C32.A.电压源B.电流源C.电压源和电流源【参考答案】: B33.电容的电流瞬时值与电压的（）成正比A.有效值B.最大值C.变化率【参考答案】: C34.直流电压源的电压与外电路A.有关系B.没关系C.有时候没关系有时候有关系【参考答案】: B35.电场中各点的电位是相对的，与参考点有关，但两点的电压值是绝对的，与参考点A.有关系B.没关系C.有和没有关系都可以【参考答案】: B36.已知图示电路中的 US =2 V， IS = 2 A。

电路理论试题与答案一、判断题（共100题，每题1分，共100分）1.二端网络的两个端钮不一定满足端口条件（）A、正确B、错误正确答案：B2.互感M具有非能特性()A、正确B、错误正确答案：B3.一阶动态电路的全响应等于零状态响应与零输入响应的叠加，称为线性动态电路的叠加定理。

()A、正确B、错误正确答案：A4.电流源(恒流源)两端电压总是不变的。

()A、正确B、错误正确答案：B5.耦合系数与线圈的形状、几何位置、空间媒质有关()A、正确B、错误正确答案：A6.关联参考方向下并联电路的总电流超前路端电压时，电路应呈感性。

()A、正确B、错误正确答案：B7.理想回转器是不储能、不耗能的无源线性两端口元件（）A、正确B、错误正确答案：A8.一个含独立源的线性二端网络，可用戴维南电路等效，其等效电压源为该二端网络在端口处的开路电压，等效内阻为端口处的开路电压与短路电流之比。

()A、正确B、错误正确答案：A9.RLC串联电路的谐振，电源提供的无功功率为0,电路中无能量交换。

()A、正确B、错误正确答案：B10.u、i为非关联参考方向时，电容功率p=ui。

当电容充电时，p>0,电容吸收电功率()A、正确B、错误正确答案：B11.并联的负载电阻越多，每个负载的电流和功率越大。

()A、正确B、错误正确答案：B12.三要素法适用于一阶电路且外加激励必须为直流。

()A、正确正确答案：B13.正弦电路中，复功率就是视在功率。

()A、正确B、错误正确答案：B14.基尔霍夫定律和叠加定理都只适合于线性电路。

()A、正确B、错误正确答案：B15.当耦合线圈全耦合时，耦合系数取得最大值1。

()A、正确B、错误正确答案：A16.在应用谐波分析法分析非正弦周期信号时，不同频率的谐波分量，电容元件和电感元件上所呈现的容抗和感抗各不相同()A、正确B、错误正确答案：A17.对称三相交流电任一瞬时值之和恒等于零，有效值之和恒等于零。

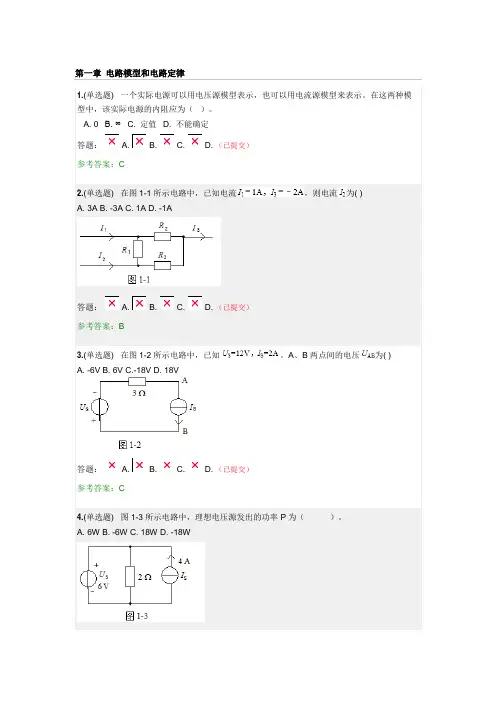

2.(单选题) 在图1-1所示电路中，已知电流，则电流为( )A. 3AB. -3AC. 1AD. -1A答题： A. B. C. D. （已提交）参考答案：B3.(单选题) 在图1-2所示电路中，已知。

A、B两点间的电压为( )A. -6VB. 6VC.-18VD. 18V答题： A. B. C. D. （已提交）参考答案：C4.(单选题) 图1-3所示电路中，理想电压源发出的功率P为（）。

A. 6WB. -6WC. 18WD. -18W6.(单选题) 图1-4所示电路中电流为（）A. 7AB. 3AC. -3AD. -7A答题： A. B. C. D. （已提交）参考答案：C7.(单选题) 在图1-5所示电路中，U、I的关系式正确的是（）。

答题： A. B. C. D. （已提交）参考答案：C8.(单选题) 图1-6所示电路中，理想电流源发出的功率P为（）。

A. 12WB. -12WC.30WD. -30W答题： A. B. C. D. （已提交）参考答案：A10.(单选题) 在图1-7所示电路中，已知：。

电流为（）。

A. 1AB. 2AC. 3AD. －3A答题： A. B. C. D. （已提交）参考答案：C11.(单选题) 在图1-8所示电路中，U、I的关系式正确的是（）。

答题： A. B. C. D. （已提交）参考答案：B12.(单选题) 在图1-9所示电路中，已知，则供出电功率的是（）。

A. 电压源B. 电流源C. 电压源和电流源D. 不能确定答题： A. B. C. D. （已提交）参考答案：B14.(单选题) 图1-10所示为一族独立直流电源的外特性曲线，其中理想电压源的外特性曲线是（）。

答题： A. B. C. D. （已提交）15.(单选题) 在图1-11所示电路中，电流I为（）A. 8AB. -8AC. 2AD. -2A答题： A. B. C. D. （已提交）参考答案：D16.(单选题) 电路如图1-12所示，。

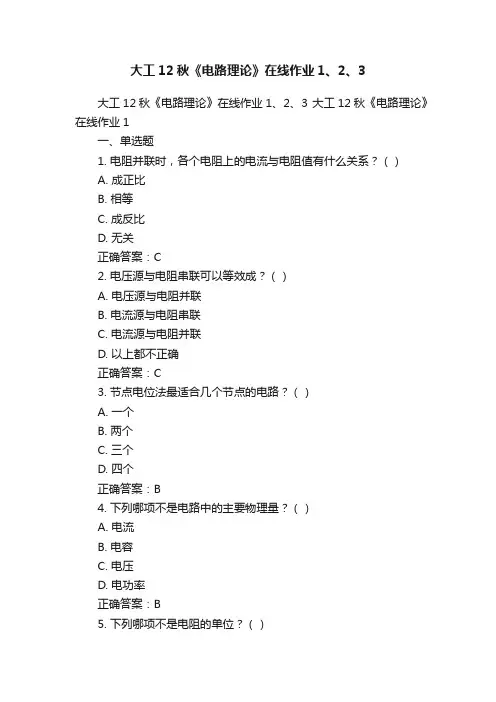

大工12秋《电路理论》在线作业1、2、3大工12秋《电路理论》在线作业1、2、3 大工12秋《电路理论》在线作业1一、单选题1. 电阻并联时，各个电阻上的电流与电阻值有什么关系？（）A. 成正比B. 相等C. 成反比D. 无关正确答案：C2. 电压源与电阻串联可以等效成？（）A. 电压源与电阻并联B. 电流源与电阻串联C. 电流源与电阻并联D. 以上都不正确正确答案：C3. 节点电位法最适合几个节点的电路？（）A. 一个B. 两个C. 三个D. 四个正确答案：B4. 下列哪项不是电路中的主要物理量？（）A. 电流B. 电容C. 电压D. 电功率正确答案：B5. 下列哪项不是电阻的单位？（）A. 欧姆B. 千欧C. 兆欧D. 安培正确答案：D6. 网孔电流法中，网孔方程个数与网孔个数的关系是？（）A. 前者大于后者B. 二者相等C. 前者小于后者D. 以上都不正确正确答案：B二、多选题1. 下列关于支路电流法的说法中，正确的是？（）A. 网孔是独立回路B. 网孔不一定是独立回路C. 独立回路是网孔D. 独立回路不一定是网孔正确答案：AD2. 下列哪些是实际电源？（）A. 干电池B. 蓄电池C. 发电机D. 信号源正确答案：ABCD3. 下列有关受控源概念的说法中正确的是？（）A. 受控源能产生电能B. 受控源不能产生电能C. 受控源输出的能量由独立源提供D. 受控源输出的能量不由独立源提供正确答案：BC4. 恒定电流具有哪些特点？（）A. 电流大小不随时间变化B. 电流大小随时间变化C. 电流方向不随时间变化D. 电流方向随时间变化正确答案：AC5. 下列哪些元件是无源元件？（）A. 电阻元件B. 电感元件C. 电容元件D. 理想电压源正确答案：ABC6. 下列哪些是电阻的连接方式？（）A. 二端网络B. 无源三端电路C. 串联D. 并联正确答案：BCD三、判断题1. 对外电路来说，只要实际电压源和实际电流源的外部特性一致，那么它们对外电路的影响就是一样的。

【奥鹏】-[吉林大学]吉大20春学期《电路理论基础》在线作业一试卷总分:100 得分:100第1题,三个电阻元件的一端连接在一起，另一端分别接到外部电路的三个节点的连接称（）连接。

A、星形B、三角形C、串行D、并行正确答案:第2题,周期性非正弦波的傅里叶级数展开式中，谐波的频率越高，其幅值（）A、越大B、越小C、不变D、不一定正确答案:第3题,应用KCL定律解题首先约定流入、流出结点电流的（）A、大小B、方向C、参考方向D、数值正确答案:第4题,（）的电流源可以串联。

A、电流值相等、方向相反B、电流值相等、方向一致C、电流值不等、方向一致D、电流值不等、方向相反正确答案:第5题,齐性定理适用于（）电路A、非线性B、线性C、非线性时变D、所有正确答案:第6题,振幅、角频率和（）称为正弦量的三要素B、电流C、周期D、初相位正确答案:第7题,（）的电压源可以并联。

A、电压值相等、方向相反B、电压值相等、方向一致C、电压值不等、方向一致D、电压值不等、方向相反正确答案:第8题,在直流电路中电感元件相当于（）A、短路B、开路C、通路D、不一定正确答案:第9题,在任一时刻，沿任一回路各段电压的代数和（）A、恒为正B、恒为负C、恒为0D、不确定正确答案:第10题,下列描述中不正确的是（）A、串联电阻可以分压B、并联电阻可以分流C、电阻串联越多阻值越大D、电路并联越多阻值越大正确答案:第11题,下列关于电压源/电流源的说法正确的有（）A、电压源可以短路B、电压源可以开路C、电流源可以短路D、电流源可以开路第12题,串联谐振的发生，与下列哪些因素有关？（）A、电感LB、电容CC、电阻RD、电源的角频率正确答案:第13题,发生并联谐振时，下列描述正确的有（）A、电路中电流最大B、电路中电流最小C、电流与电压同相D、电流与电压有相位差正确答案:第14题,受控源包含（）A、电压控制电压源B、电压控制电流源C、电流控制电压源D、电流控制电流源正确答案:第15题,电路方程法包括（）A、支路电流法B、网孔电流法C、支路电位法D、结点电位法正确答案:第16题,任何一个线性有源单口网络，对其外部而言，总可以用一个理想电压源和电阻并联的电路模型来等效替换。

一、单选题（共 6 道试题，共 30 分。

） V 1. 当单位正电荷沿任一闭合路径移动一周时，其能量（）。

A. 增大B. 减小C. 不改变D. 变化不定标准答案：C2. 电阻并联时，各个电阻上的电流与电阻值有什么关系？（）A. 成正比B. 相等C. 成反比D. 无关标准答案：C3. 如果电路中有n个节点，b条支路，m个网孔，那么可以列写出（）个独立的KVL方程。

A. n-1B. n+1C. b-(n-1)D. b-(n+1)标准答案：C4. 具有n个节点的电路，可以列出（）个独立的KCL方程。

A. n-1B. nC. n+1D. 2n标准答案：A5. 欧姆定律u=Ri成立的条件是什么？（）A. 电压u与电流i为关联参考方向B. 电压u与电流i为非关联参考方向C. 电压u与电流i相等D. 电流u与电流i可任意方向标准答案：A6. 电压源与电阻串联的模型可以和（）进行等效变换。

A. 电压源与电阻并联的模型B. 电流源与电阻并联的模型C. 电流源与电阻串联的模型D. 理想电压源标准答案：B二、多选题（共 6 道试题，共 30 分。

） V 1. 下列属于电压单位的是（）。

A. VB. kVC. mVD. μV标准答案：ABCD2. 含实际电流源的电路有下列哪些工作状态？（）A. 加载B. 短路C. 开路D. 通路标准答案：ABC3. 下列属于电路的组成部分的是（）。

A. 电源B. 负载C. 导线D. 控制设备标准答案：ABCD4. 当电路中含有一个只有理想电压源的支路时，应该如何处理？（）A. 尽可能选取理想电压源支路的负极性端作为参考点B. 尽可能选取理想电压源支路的正极性端作为参考点C. 把理想电压源支路中的电流作为未知量D. 把理想电压源支路中的电压作为未知量标准答案：AC5. 下列哪些是电阻的连接方式？（）A. 二端网络B. 无源三端电路C. 串联D. 并联标准答案：BCD6. 下列属于受控源的是（）。

【奥鹏】-大连理工20春《电力系统继电保护》在线作业1
提示：请认真阅读本套试卷，核对是否是您需要的题目，本套试卷只做参考学习
使用！！！
一、单选题 (共 10 道试题,共 50 分)
继电保护的灵敏系数Ksen要求()。

[A.]Ksen<1
[B.]Ksen=1
[C.]Ksen>1
[D.]Ksen=0
正确的选择是：C
【题目】下列设备不属于一次设备的是()。

[A.]发电设备
[B.]输、配电设备
[C.]用电设备
[D.]测量设备
正确的选择是：D
【题目】发电机额定电压是线路电压等级的()倍。

[A.]95
[B.]1
[C.]05
[D.]1
正确的选择是：C
【题目】电磁型电流继电器的动作条件是()。

[A.]Me≥Mf
[B.]Me≤Mf
[C.]Me≥Mf+Ms
[D.]Me≥0
正确的选择是：C
【题目】继电保护装置最基本的要求是()。

[A.]快速性
[B.]选择性
[C.]可靠性
[D.]灵敏性。

吉大20春学期《电路理论基础》在线作业一
1 单选题
1 电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）
A 增大
B 减小
C 不变
D 恒为零
2 某三相四线制供电电路中，相电压为220V，则火线与火线之间的电压为（）
A 220V
B 311V
C 380V
D 300V
3 电路中两点间电压的大小是（）
A 绝对量
B 相对量
C 常量
D 大于0的值
4 自动满足基尔霍夫第二定律的电路求解法是（）
A 支路电流法
B 网孔电流法
C 节点电位法
D 都不是
5 电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）
A 增大
B 减小
C 不变
D 恒为零
6 在直流电路中电容元件相当于（）
A 短路
B 开路
C 通路
D 不一定
7 在电源对称的三相四线制电路中，若三相负载不对称，则该负载各相电压（）
A 不对称
B 仍然对称
C 不一定对称
D 其他
8 支路电流法是以（）为未知量，通过列写结点的KCL方程和回路的KVL方程构成方程组，求解得出各支路电流。

A 网孔电流
B 结点电位
C 支路电流
D 其他
9 （）的电流源可以串联。

电路理论题库+参考答案一、判断题（共100题，每题1分，共100分）1.即使三相电路不对称，只要有中性线，便可使各相保持独立性，各相的工作互不影响，因而各相可以分别独立计算。

()A、正确B、错误正确答案：A2.准确读数可以减少测量的系统误差。

（）A、正确B、错误正确答案：A3.画在同一平面上，除连接点外不出现支路交叉的电路称为平面电路。

()A、正确B、错误正确答案：A4.如果电路中含有受控源，在列写回路电流方程或结点电压方程时，受控源当战种源，然后附加一个方程：如果是国路电流法，这个附加方程就是用回路电流来表示我制说，如果是结点电压法，这个附加方程就是用结点电压表示控制量。

()A、正确B、错误正确答案：A5.列写KCL方程时，如果采用代数和等于零的形式，那么我们可以自己规定流入电流取正，也可定义流出电流取正。

列写KL方程时。

如果采用代数和等于零的形式，那么我们可以自己规定升压取正，也可以定义降压取正。

以上自己定义所带来的不同，其实只不过是在方程两端同时乘以+1或同时乘以-1的区别，其实方程本身并没改变。

()A、正确B、错误正确答案：A6.RLC串联电路的谐振，电源提供的无功功率为0,电路中无能量交换。

()A、正确B、错误正确答案：B7.与理想电流源串联的元件称为虚元件，对外等效时，多余元件可以开路处理。

()A、正确B、错误正确答案：B8.将各次谐波的幅值Akm与谐波的次数ku1对应地画在一张图上，称为幅值频谱()A、正确B、错误正确答案：B9.支路法包括支路电流法和支路电压法()A、正确B、错误正确答案：A10.两个非正弦周期电流的有效值相同，它们的最大值也一定相同。

()A、正确B、错误正确答案：B11.对称三相电路Y-Y系统中不管是否含有高次谐波分量，U1=√3U()A、正确B、错误正确答案：B12.电流源(恒流源)两端电压总是不变的。

()A、正确B、错误正确答案：B13.若电路中电阻均为正值电阻，则互导恒不大于0。
