航空发动机设计及性能分析一、航空发动机设计1.结构设计:航空发动机需要承受高温、高压、高速运转的环境,因此需要选用高强度、高温耐受的材料,如高温合金、航空级复合材料等。
此外,还需考虑结构的重量、强度和刚度等要素。
2.燃烧系统设计:燃烧系统是发动机能否高效、低排放运行的关键。
设计中需考虑燃料的喷射方式、燃料的混合和燃烧过程的控制等。
目前主流的燃烧系统有喷气燃烧室、涡流燃烧室等。
3.涡轮增压系统设计:涡轮增压系统是航空发动机的重要组成部分,可以有效提高发动机的进气量,并使其在高海拔、高速等工况下依然能够获得足够的气流。
设计中需考虑涡轮增压系统的结构、材料、涡轮和压气机匹配等。
4.冷却系统设计:航空发动机的运转会产生大量的热量,因此需要设计合理的冷却系统来保证发动机的温度在可控范围内。
冷却系统通常包括大气冷却、内部冷却和传热表面设计等。
二、航空发动机性能分析1.推力:推力是航空发动机输出的动力,直接影响飞机的加速、爬升和巡航等性能。
设计中需根据飞机的设计要求确定推力的大小。
2.燃油效率:燃油效率是指航空发动机消耗的燃油与输出的功率之比,是评价发动机经济性的重要指标。
设计中需考虑如何提高燃油效率,减少燃料消耗和航程成本。
3.噪音和振动:航空发动机的噪音和振动对机组人员和乘客的健康和舒适度有着重要影响,同时也对环境产生一定的负面影响。
设计中需采用降噪和减振措施来降低噪音和振动水平。
4.可靠性和维修性:航空发动机是飞机的重要部件,其可靠性和维修性直接影响机组的安全和飞机的可用性。
设计中需考虑如何提高发动机的可靠性和维修性,降低故障率和维修时间。
总结起来,航空发动机的设计和性能分析需要综合考虑多个因素,包括结构设计、燃烧系统设计、涡轮增压系统设计、冷却系统设计以及推力、燃油效率、噪音、振动、可靠性和维修性等性能指标。
这些因素的合理设计和优化可以提高航空发动机的性能和经济性,为飞机的安全和可用性提供保障。

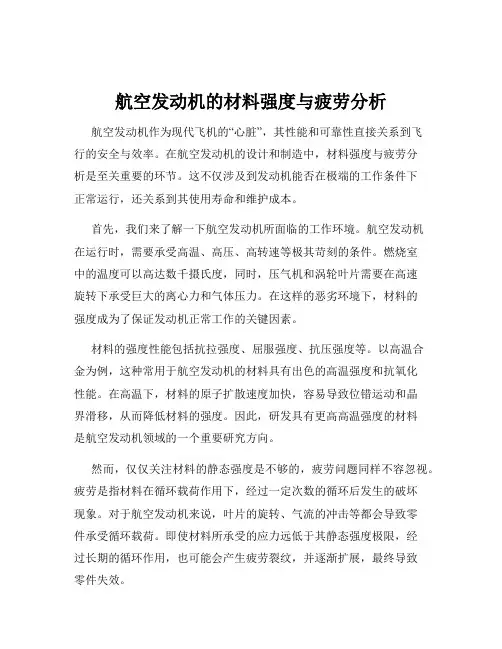

航空发动机的材料强度与疲劳分析航空发动机作为现代飞机的“心脏”,其性能和可靠性直接关系到飞行的安全与效率。
在航空发动机的设计和制造中,材料强度与疲劳分析是至关重要的环节。
这不仅涉及到发动机能否在极端的工作条件下正常运行,还关系到其使用寿命和维护成本。
首先,我们来了解一下航空发动机所面临的工作环境。
航空发动机在运行时,需要承受高温、高压、高转速等极其苛刻的条件。
燃烧室中的温度可以高达数千摄氏度,同时,压气机和涡轮叶片需要在高速旋转下承受巨大的离心力和气体压力。
在这样的恶劣环境下,材料的强度成为了保证发动机正常工作的关键因素。
材料的强度性能包括抗拉强度、屈服强度、抗压强度等。
以高温合金为例,这种常用于航空发动机的材料具有出色的高温强度和抗氧化性能。
在高温下,材料的原子扩散速度加快,容易导致位错运动和晶界滑移,从而降低材料的强度。
因此,研发具有更高高温强度的材料是航空发动机领域的一个重要研究方向。
然而,仅仅关注材料的静态强度是不够的,疲劳问题同样不容忽视。
疲劳是指材料在循环载荷作用下,经过一定次数的循环后发生的破坏现象。
对于航空发动机来说,叶片的旋转、气流的冲击等都会导致零件承受循环载荷。
即使材料所承受的应力远低于其静态强度极限,经过长期的循环作用,也可能会产生疲劳裂纹,并逐渐扩展,最终导致零件失效。
影响材料疲劳性能的因素众多。
材料的微观组织、表面粗糙度、残余应力等都会对疲劳寿命产生影响。
例如,细小均匀的晶粒结构通常能够提高材料的疲劳性能;而表面的粗糙度越大,越容易产生应力集中,从而降低疲劳寿命。
此外,发动机在运行过程中的振动、温度变化等也会加剧疲劳损伤。
为了准确评估材料的疲劳性能,研究人员采用了多种方法。
其中,疲劳试验是最直接的手段。
通过对试件进行不同应力水平和循环次数的加载,可以获得材料的疲劳寿命曲线。
同时,基于有限元分析的数值模拟方法也得到了广泛应用。
通过建立发动机零件的三维模型,施加实际的载荷和边界条件,可以预测零件的应力分布和疲劳寿命。
航空器发动机设计与制造作业指导书第1章航空器发动机设计基础 (4)1.1 发动机类型及工作原理 (4)1.1.1 活塞式发动机 (4)1.1.2 涡轮喷气发动机 (4)1.1.3 涡轮风扇发动机 (4)1.1.4 涡轮螺旋桨发动机 (4)1.2 发动机主要功能参数 (4)1.2.1 功率 (4)1.2.2 燃油消耗率 (4)1.2.3 耗油率 (5)1.2.4 推重比 (5)1.3 发动机设计要求与规范 (5)1.3.1 设计要求 (5)1.3.2 设计规范 (5)第2章发动机气动设计 (5)2.1 气动布局及流场分析 (5)2.1.1 气动布局设计 (5)2.1.2 流场分析 (6)2.2 叶轮机械设计原理 (6)2.2.1 压气机设计原理 (6)2.2.2 涡轮设计原理 (6)2.3 涡轮叶片气动设计 (6)2.3.1 叶片气动设计方法 (7)2.3.2 叶片气动设计要点 (7)第3章发动机结构设计 (7)3.1 结构布局与材料选择 (7)3.1.1 结构布局 (7)3.1.2 材料选择 (7)3.2 转子动力学分析 (8)3.3 高温部件结构设计 (8)第4章发动机燃烧室设计 (8)4.1 燃烧室类型与工作原理 (8)4.1.1 管形燃烧室 (8)4.1.2 环形燃烧室 (9)4.1.3 多孔板燃烧室 (9)4.2 燃烧过程分析与优化 (9)4.2.1 燃烧过程数学模型 (9)4.2.2 燃烧过程优化 (9)4.3 燃烧室材料与冷却技术 (9)4.3.1 燃烧室材料 (9)4.3.2 燃烧室冷却技术 (9)第5章发动机控制系统设计 (10)5.1 控制系统组成与工作原理 (10)5.1.1 控制系统组成 (10)5.1.2 工作原理 (10)5.2 控制策略与仿真 (10)5.2.1 控制策略 (10)5.2.2 仿真 (11)5.3 发动机状态监测与故障诊断 (11)5.3.1 状态监测 (11)5.3.2 故障诊断 (11)第6章发动机振动与噪声控制 (11)6.1 振动源识别与评估 (11)6.1.1 振动源分类 (11)6.1.2 振动源识别方法 (11)6.1.3 振动评估指标 (12)6.2 噪声产生机理与控制策略 (12)6.2.1 噪声产生机理 (12)6.2.2 噪声控制策略 (12)6.3 振动与噪声测试技术 (12)6.3.1 测试设备 (12)6.3.2 测试方法 (13)6.3.3 测试数据分析 (13)第7章发动机制造工艺 (13)7.1 铸造工艺 (13)7.1.1 概述 (13)7.1.2 铸造材料 (13)7.1.3 铸造方法 (13)7.1.4 铸造工艺参数 (13)7.1.5 铸件后处理 (13)7.2 锻造工艺 (14)7.2.1 概述 (14)7.2.2 锻造材料 (14)7.2.3 锻造方法 (14)7.2.4 锻造工艺参数 (14)7.2.5 锻件后处理 (14)7.3 焊接工艺 (14)7.3.1 概述 (14)7.3.2 焊接材料 (14)7.3.3 焊接方法 (14)7.3.4 焊接工艺参数 (14)7.3.5 焊接质量控制 (14)7.4 机械加工工艺 (14)7.4.1 概述 (14)7.4.3 机械加工工艺参数 (14)7.4.4 机械加工工艺路线设计 (15)7.4.5 机械加工质量控制 (15)第8章发动机装配与调试 (15)8.1 装配工艺与流程 (15)8.1.1 装配前的准备工作 (15)8.1.2 发动机装配流程 (15)8.1.3 装配过程中的注意事项 (15)8.2 发动机调试与功能测试 (15)8.2.1 发动机调试 (15)8.2.2 功能测试 (16)8.3 故障排除与优化 (16)8.3.1 故障排除 (16)8.3.2 优化措施 (16)第9章发动机可靠性、维修性与保障性 (16)9.1 可靠性分析 (16)9.1.1 可靠性指标 (16)9.1.2 可靠性预测与评估 (16)9.1.3 故障模式与影响分析(FMEA) (16)9.2 维修性设计 (16)9.2.1 维修性指标 (16)9.2.2 维修策略与周期 (17)9.2.3 维修性与可靠性关系 (17)9.2.4 维修性设计原则 (17)9.3 保障性要求与实施 (17)9.3.1 保障性指标 (17)9.3.2 保障性要求 (17)9.3.3 保障性实施策略 (17)9.3.4 保障性评估与优化 (17)9.3.5 保障性信息管理 (17)9.3.6 国际合作与标准化 (17)第10章发动机环境适应性 (17)10.1 高温环境适应性 (17)10.1.1 高温对发动机功能的影响 (17)10.1.2 高温适应性设计 (18)10.1.3 高温适应性制造 (18)10.2 低温环境适应性 (18)10.2.1 低温对发动机功能的影响 (18)10.2.2 低温适应性设计 (18)10.2.3 低温适应性制造 (18)10.3 湿热环境适应性 (18)10.3.1 湿热对发动机功能的影响 (18)10.3.2 湿热适应性设计 (18)10.4 沙尘环境适应性 (18)10.4.1 沙尘对发动机功能的影响 (19)10.4.2 沙尘适应性设计 (19)10.4.3 沙尘适应性制造 (19)第1章航空器发动机设计基础1.1 发动机类型及工作原理1.1.1 活塞式发动机活塞式发动机是利用往复运动的活塞在气缸内燃烧混合气产生动力的一种发动机。
航空发动机结构与强度课程设计思考论文(最终五篇)第一篇:航空发动机结构与强度课程设计思考论文一、航空发动机构造与强度课程设计的作用对于飞行器动力工程的学生,航空发动机构造与强度的课程设计显得尤为重要。
课程设计的重要性主要体现在航空发动机构造和强度课程的特点。
实践性是航空发动机构造与强度课程最显著的特点。
本课程研究的是实际发动机的结构及其强度,从表面上看,内容简单、易懂,理论性、系统性不强。
但是要学生自己分析,则往往无从下手,特别是碰到实际的结构分析、结构设计更是束手无策。
因此,通过课程设计这个教学环节,完成航空发动机某一结构的设计,起到加深对课堂教学内容的理解,实现理论向实践的转化,巩固理论知识的重要作用。
航空发动机构造与强度课程的第二个重要特点是多学科综合的特点。
实际的航空发动机结构是一个容纳多学科的、相互渗透的、具体的统一体,一个发动机具体结构的诞生是多学科综合的结果。
即使一个简单的叶片结构设计都涉及到气体动力学、传热学、弹性力学、疲劳与断裂力学、有限元分析方法等等。
因此本课程的教材涉及的内容多,知识面广,几乎包括了所学过的所有课程。
总体上看显得内容繁杂,没有系统性和规律性。
这给学生的学习带来了困难。
而在完成课程设计的过程中,学生需要综合运用《航空发动机构造》、《航空发动机强度计算》等专业课程以及《弹性力学》、《有限元分析方法》、《机械制图》等专业基础课程的知识,需要查阅国家标准、材料手册等相关资料。
因此,航空发动机构造与强度课程设计作为航空发动机构造与强度课程的后续教学环节,起到了提高学生综合运用相关专业课程的能力、加深对航空发动机构造的与强度认识和理解的重要作用。
综上所述可知,课程设计作为大学实践教学环节的组成部分,是实现理论与实践相结合的重要环节。
而航空发动机构造与强度课程设计,由于航空发动机构造与强度课程的实践性和多学科性的特点,其课程设计对于提高学生的综合运用学科的能力以及加深对课程的认识和理解尤为重要。
固体火箭发动机设计大作业固体火箭发动机是一种使用固体推进剂进行推力产生的火箭发动机。
它具有结构简单、操作可靠、推力大等优点,因此被广泛应用于火箭发射器、导弹和航天器等领域。
固体火箭发动机的设计是一个复杂的工程问题,需要考虑多个因素,包括推力需求、燃烧效率、结构设计等。
本次大作业将介绍固体火箭发动机的基本原理和设计要点。
首先,固体火箭发动机的基本原理是利用固体推进剂的燃烧过程产生大量高温高压的气体,通过喷射将气体排出来,产生推力。
固体推进剂通常由燃料和氧化剂组成,两者混合后形成可燃的固态混合物。
为了提高燃烧效率,常常会在固体推进剂中添加催化剂和增稠剂等辅助物质。
在固体火箭发动机的设计过程中,推力需求是一个重要的考虑因素。
推力需求取决于所需运载物的质量和所需达到的速度,因此需要根据具体的任务要求来确定推力大小。
通常情况下,固体火箭发动机的推力较大,可以通过增减推进剂的数量来调整推力大小。
燃烧效率是另一个需要考虑的因素。
燃烧效率的高低直接影响到发动机的性能。
为了提高燃烧效率,在设计时需要考虑以下几个因素:首先是固体推进剂的配方和比例,不同的配方和比例会影响燃烧产物的种类和产生速率;其次是燃烧室的设计,燃烧室的形状和尺寸会影响气体流动的速度和混合程度;最后是点火系统的设计,点火系统需要确保固体推进剂能够快速燃烧起来。
此外,固体火箭发动机的结构设计也是一个关键问题。
结构设计需要考虑发动机的重量和结构强度。
发动机的重量必须尽量减小,以提高火箭的有效载荷能力,因此需要选用轻质材料和合理的结构设计。
同时,发动机的结构需要足够强度,以承受高温高压的工作环境。
综上所述,固体火箭发动机的设计涉及到推力需求、燃烧效率和结构设计等多个方面。
通过合理的设计,可以实现高效、可靠的固体火箭发动机。
未来,固体火箭发动机还将继续发展,以满足更高的推力需求和更高的燃烧效率要求,为火箭发射器、导弹和航天器等提供更好的动力支持。
航空发动机结构与性能优化设计航空发动机作为航空器的核心部件,其结构和性能对航空器的安全性、运行效率、舒适性等方面都有重要的影响。
因此,航空发动机的设计和优化对于航空器的整体性能和竞争力具有至关重要的作用。
本文将从航空发动机的结构和性能两个方面入手,探讨航空发动机的优化设计方法和技术。
一、航空发动机结构优化设计1.发动机结构设计目标发动机结构设计的目标是在满足需求的前提下,尽可能地减少重量、体积和构造复杂度。
因为结构轻量化能够降低燃料消耗,提升机动性和航程,同时减少噪音和排放,因此航空发动机轻量化设计一直是人们关注的热点问题。
2.材料选择材料的选择和使用对于航空发动机的性能和寿命有重要影响。
通常航空发动机的叶片、叶盘和外壳等关键部件,需要使用高温合金、钛合金等高强度、高温材料。
而结构较为简单、强度要求较低的部件,可以选择更轻的铝合金或复合材料。
3.结构优化航空发动机的结构优化设计通常会运用仿生学(Bio-inspired)和结构优化技术。
仿生学是一种从自然界中学习的方法,学习生物体的形态、结构和功能,以达到优化设计的效果。
例如,许多航空发动机的叶片受到了海洋生物中鱼鳞的启发,采用了鱼鳞风格尺寸的外壳表面,以减小阻力和噪声。
结构优化技术则是一种基于数学模型和计算机仿真的方法,通过对发动机的结构进行优化来满足设计要求。
例如,利用有限元分析和材料优化来将结构的强度、刚度和重量达到最佳的平衡。
二、航空发动机性能优化设计1.发动机热效率航空发动机的热效率是指燃料的能量被转换为推力的能力,是衡量发动机性能的重要指标。
提高发动机的热效率可以减少燃油的消耗和减少二氧化碳的排放。
优化发动机燃烧室、喷油器和控制系统等关键部件,可以提高发动机的热效率。
2.发动机推力航空发动机的推力是指发动机产生的推力大小,是衡量发动机性能的重要指标。
提高发动机的推力可以提高飞机的速度和爬升能力。
优化发动机的涡轮、叶轮和喷嘴等关键部件,可以提高发动机的推力。
航空器结构强度分析与设计优化航空器的结构强度是确保其飞行安全的重要因素之一。
在航空工程中,结构强度分析和设计优化是不可或缺的环节。
通过分析和优化航空器的结构强度,我们可以提高其性能,减少材料的使用,达到更好的安全性和经济效益。
本文将探讨航空器结构强度的分析方法以及设计优化的一些常见技术。
一、结构强度分析1.1 材料力学理论航空器的结构由各种材料构成,而材料的力学性质是进行结构强度分析的基础。
材料力学理论研究材料的应力、应变和变形规律,可以通过应用弹性力学、塑性力学和断裂力学等理论,来分析航空器受力时的应力和变形情况。
1.2 有限元分析有限元分析是一种广泛应用于航空器结构强度分析的计算方法。
它基于数值计算的原理,将复杂的结构划分为有限数量的单元,通过求解每个单元的力学方程,来得到整个结构的应力和变形分布。
有限元分析可以快速准确地对航空器的结构进行强度分析,并且可以考虑各种复杂的受力情况,如静力、动力和温度等。
1.3 载荷分析结构强度分析的一个重要步骤是进行载荷分析。
不同的载荷会对航空器的结构产生不同的影响,如重力、气动载荷、机载设备的振动和温度变化等。
通过对这些载荷进行分析,并确定其大小和作用方向,可以在结构设计之前预测航空器在不同工况下的强度情况。
二、设计优化技术2.1 材料优化航空器的结构强度可以通过优化材料的选择和使用来提高。
通过使用高强度、轻量化的材料,可以减轻航空器的重量,提高其载荷能力和燃油经济性。
同时,还可以考虑材料的寿命和可靠性,以确保航空器在整个使用寿命内的结构强度。
2.2 结构优化结构优化是指在保持结构强度的前提下,通过改进结构布局、减少材料的使用或改变结构形态等方式,来提升航空器的性能和经济效益。
优化设计可以通过有限元分析和数值计算方法来实现,通过调整结构的形状、截面尺寸和连接方式等,以最大程度地减小结构重量和功耗,同时提高结构的刚度和强度。
2.3 多学科优化航空器的结构设计涉及多个学科领域,如材料科学、工程力学、气动学和振动学等。

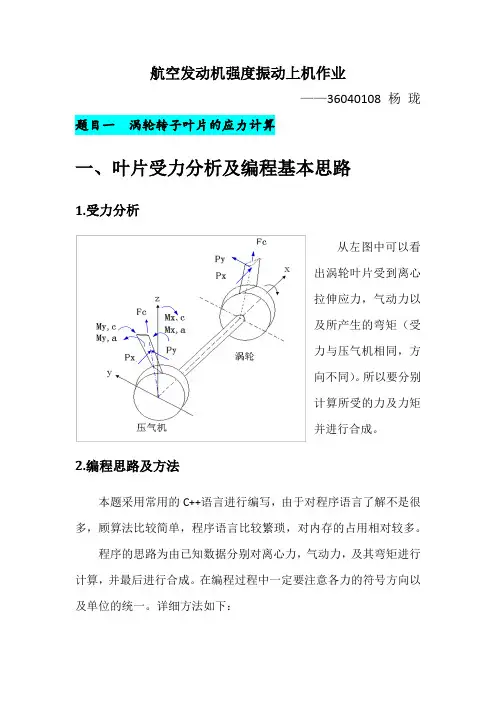

航空发动机强度振动上机作业——36040108 杨珑题目一涡轮转子叶片的应力计算一、叶片受力分析及编程基本思路1.受力分析从左图中可以看出涡轮叶片受到离心拉伸应力,气动力以及所产生的弯矩(受力与压气机相同,方向不同)。
所以要分别计算所受的力及力矩并进行合成。
2.编程思路及方法本题采用常用的C++语言进行编写,由于对程序语言了解不是很多,顾算法比较简单,程序语言比较繁琐,对内存的占用相对较多。
程序的思路为由已知数据分别对离心力,气动力,及其弯矩进行计算,并最后进行合成。
在编程过程中一定要注意各力的符号方向以及单位的统一。
详细方法如下:1).离心拉伸应力及离心力弯矩计算离心拉伸应力及离心力弯矩的计算,由题中已知数据采用数值积分的算法进行计算。
2).气动力弯矩采用积分方式进行,更加准确double integral1(double a,double b,double r) { double s=0,h,y,sum=0,pa=a,pu=b; int i;h=(0.628-r)/10000; /*积分步长*/ for(i=0;i<10000;i++) { s=(fun1((r+i*h),pa,pu,r)+fun1((r+(i+1)*h),pa,pu,r))/2; y=s*h; sum=sum+y; }return sum;/*返回积分值*/()()()1112,121121211i i imi i i mi i i i mi mi i ii cTi jj i iz z z z z z A A A P A z z F F F FA A ρωσ---=∆=-=+=+∆=∆=∆+∆++∆=∆∑()()()()()111112212/2/2/2i i i i i mi i i mi i i mi i i y i mi z i miV A A z z x x x y y y z z z F V y F V z ρωρω-----∆=+-=+=+=+∆=∆∆=∆,11,1()()()j jxj c mi j z mi j yi i jyj c mi j zi M y y F z z F M x x F ====-∆--∆=--∆∑∑∑3.弯矩合成及总应力二、算法分析及心得1.算法框图cos sinsin cos j xj yjj xj yjM M MM M Mξηαααα++==-,,,j jb Aj jb Bj jb CM MI IM MI IM MI Iξηξηξηξηξηξησηξσηξσηξ===A AB BC C---2.心得体会本题可以说是航空发动机叶片振动计算的典型代表,题目本身并不难,目的是让我们对编程计算有一定的了解认识,锻炼自己分析优化问题的能力。
结构优化设计大作业(北航)《结构优化设计》大作业报告实验名称: 拓扑优化计算与分析1、引言大型的复杂结构诸如飞机、汽车中的复杂部件及桥梁等大型工程的设计问题,依靠传统的经验和模拟实验的优化设计方法已难以胜任,拓扑优化方法成为解决该问题的关键手段。
近年来拓扑优化的研究的热点集中在其工程应用上,如: 用拓扑优化方法进行微型柔性机构的设计,车门设计,飞机加强框设计,机翼前缘肋设计,卫星结构设计等。
在其具体的操作实现上有两种方法,一是采用计算机语言编程计算,该方法的优点是能最大限度的控制优化过程,改善优化过程中出现的诸如棋盘格现象等数值不稳定现象,得到较理想的优化结果,其缺点是计算规模过于庞大,计算效率太低;二是借助于商用有限元软件平台。
本文基于matlab软件编程研究了不同边界条件平面薄板结构的在各种受力情况下拓扑优化,给出了几种典型结构的算例,并探讨了在实际优化中优化效果随各参数的变化,有助于初学者初涉拓扑优化的读者对拓扑优化有个基础的认识。
2、拓扑优化研究现状结构拓扑优化是近20年来从结构优化研究中派生出来的新分支,它在计算结构力学中已经被认为是最富挑战性的一类研究工作。
目前有关结构拓扑优化的工程应用研究还很不成熟,在国外处在发展的初期,尤其在国内尚属于起步阶段。
1904 年Michell在桁架理论中首次提出了拓扑优化的概念。
自1964 年Dorn等人提出基结构法,将数值方法引入拓扑优化领域,拓扑优化研究开始活跃。
20 世纪80 年代初,程耿东和N. Olhoff在弹性板的最优厚度分布研究中首次将最优拓扑问题转化为尺寸优化问题,他们开创性的工作引起了众多学者的研究兴趣。
1988年Bendsoe和Kikuchi发表的基于均匀化理论的结构拓扑优化设计,开创了连续体结构拓扑优化设计研究的新局面。
1993年Xie.Y.M和Steven.G.P提出了渐进结构优化法。
1999年Bendsoe和Sigmund证实了变密度法物理意义的存在性。
航空发动机强度与振动课程设计报告姓名:肖庭文专业:飞行器动力工程班级:080141H指导教师:李书明(教授)但敏二0一一年十一月题目及要求题目 基于ANSYS 的叶片强度与振动分析1.叶片模型把叶片简化为根部固装的等截面悬臂梁。
叶片模型如右图所示,相关参数如下:叶片长度:0.04m 叶片宽度:0.008m叶片厚度:0.002m叶根截面距旋转轴的距离为0.16m 材料密度:3m /kg 7900弹性模量:a11P 10.12泊松比 : 0.32.叶片的静力分析(1)叶片在转速为5000rad/s 下的静力分析。
要求:得到von Mises 等效应力分布图,并对叶片应力分布进行分析说明。
3.叶片振动的有限元分析(1)叶片静频计算与分析要求:给出1到10阶的叶片振型图,并说明其对应振动类型。
(2)叶片动频计算与分析要求:计算出叶片在转速为1000rad/s ,2000rad/s,4000rad/s,8000rad/s,10000rad/s 下的动频值,用表格形式表示。
(3)共振分析要求:根据前面的计算结果,做出叶片共振图(或称Campbell 图),找出叶片的共振点及共振转速。
4. 按要求撰写课程设计报告说明:网格划分必须保证结果具有一定精度。
各输出结果图形必须用ANSYS 的图片输出功能,不允许截图。
课程设计报告基于ANSYS 的叶片强度与振动分析1.ANSYS 有限元分析的一般步骤 (1)前处理前处理的目的是建立一个符合实际情况的结构有限元模型。
在Preprocessor 处理器中进行。
包括:分析环境设置(指定分析工作名称、分析标题)、定义单元类型、定义实常数、定义材料属性(如线弹性材料的弹性模量、泊松比、密度)、建立几何模型(一般用自底向上建模:先定义关键点,由这些点连成线,由线组成面,再由线形成体)、对几何模型进行网格划分(分为三个步骤:赋予单元属性、指定网格划分密度、网格划分)在本课程设计中,先在Preferences 中定义了所要研究的对象是structural (结构),然后在Preprocessor 中定义材料的类型为structural solid->Brick 8node 45,再设定材料密度为DENS=7900kg/m 3,弹性模量为EX=a11P 10.12 ,泊松比为PRXY=0.3 。
航空发动机整机的性能方案设计在航空工业的发展中,发动机起着至关重要的作用。
航空发动机整机的性能方案设计是一项复杂而关键的工作,它直接影响着飞机的性能和安全。
本文将从发动机性能指标、设计流程和优化技术等方面探讨航空发动机整机的性能方案设计。
一、发动机性能指标航空发动机的性能指标通常包括推力、燃料效率、涡轮增压比和维修性等。
推力是发动机输出的动力大小,关系着飞机的起飞、爬升和巡航能力。
燃料效率是衡量发动机燃料消耗量与产生的推力之间的关系,对于提高飞机的经济性十分重要。
涡轮增压比是发动机中涡轮叶片的设计参数,与发动机的功率、效率和稳定性密切相关。
维修性是衡量发动机维修和维护的难易程度,对于降低操作成本和提高可靠性至关重要。
二、设计流程1.需求分析:根据飞机使用条件和性能要求,明确发动机在不同工况下的要求,确定性能参数的指标。
2.设计参数确定:根据发动机类型和要求,确定设计参数,如压气机级数、涡轮级数、喷油系统、燃烧室等。
3.初步设计:根据设计参数,进行初步设计,包括热力性能计算、流场分析和零件选型等。
4.工艺设计:根据初步设计结果,进行工艺设计,确定各个零部件的制造和加工方法。
5.结构设计:根据工艺设计结果,进行结构设计,包括零件尺寸和连接方式等。
6.系统设计:根据结构设计结果,进行系统设计,包括冷却系统、润滑系统和起动系统等。
7.优化设计:通过模拟和实验,对整机性能进行优化,寻找最佳的方案。
8.验证测试:制作样机,并进行地面和空中试飞,验证设计方案的可行性和性能指标。
三、优化技术航空发动机整机的性能方案设计中,优化技术起到至关重要的作用。
以下是几种常用的优化技术:1.多学科优化(MDO):航空发动机整机设计是一个多学科、多目标的问题,需要综合考虑燃烧性能、气动特性、机械强度等多个方面。
MDO技术将不同学科的优化目标进行综合,通过迭代计算,寻找最优解。
2.遗传算法(GA):遗传算法是一种模拟生物进化过程的优化算法,通过不断的变异和选择,逐步优化性能。
航空器的结构强度与优化设计在现代航空领域,航空器的结构强度与优化设计是至关重要的环节。
这不仅关系到航空器的安全性和可靠性,还直接影响其性能、经济性和运营成本。
航空器在飞行过程中会面临各种各样的力和环境条件。
比如,起飞和降落时的巨大冲击力,飞行中的空气动力,以及高空的低温、低压等极端环境。
因此,具备足够的结构强度是保障航空器安全运行的基本前提。
结构强度主要取决于航空器的材料特性和结构设计。
先进的材料,如高强度铝合金、钛合金和复合材料等,为提高航空器的结构强度提供了基础。
以复合材料为例,其具有重量轻、强度高、耐腐蚀等优点,在现代航空器制造中得到了广泛应用。
然而,仅仅依靠优质的材料是不够的,合理的结构设计同样不可或缺。
在结构设计方面,需要充分考虑力的传递和分布。
例如,飞机的机身和机翼结构要能够有效地承受各种载荷,并将其均匀地分散到整个结构中,以避免局部应力集中导致结构失效。
工程师们通过精心计算和模拟,确定结构的形状、尺寸和连接方式,以达到最佳的强度效果。
优化设计则是在满足结构强度要求的基础上,追求更高的性能和更低的成本。
一方面,通过优化设计可以减轻航空器的重量,从而降低燃油消耗,提高飞行效率。
另一方面,可以降低制造和维护成本,增强航空器的市场竞争力。
为了实现优化设计,需要综合运用多种技术和方法。
计算机辅助设计(CAD)和计算机辅助工程(CAE)技术是其中的关键。
利用 CAD 软件,工程师可以方便地构建航空器的三维模型,并对其进行修改和完善。
CAE 技术则能够对设计方案进行力学分析、流体分析等,评估其性能和强度,为优化提供依据。
在优化过程中,还需要考虑诸多因素的相互制约和平衡。
比如,为了减轻重量而减少结构材料的使用,可能会导致强度不足;而过度增加强度又会增加重量和成本。
因此,需要找到一个最佳的平衡点,使航空器在满足强度要求的前提下,实现性能和成本的最优组合。
此外,制造工艺也会对航空器的结构强度和优化设计产生影响。
北航航空发动机原理3⼤作业航空发动机原理Ⅲ⼤作业—发动机设计点热⼒计算学院能源与动⼒⼯程学院⼀. 设计要求1.完成⼀台发动机的设计点热⼒计算1)完成发动机循环参数的选取2)完成发动机各部件设计参数(包括冷却空⽓量及其分配关系)的选取3)说明以上参数选取的具体理由和依据4)完成发动机各部件进出⼝截⾯参数(流量总)完成发动机各部件进出⼝截⾯参数(流量、总温、总压)的计算5)完成发动机总性能(推⼒、耗油率)的计算,并满⾜给定的要求(误差并满⾜给定的要求(误差±2%)2.题⽬:分排涡扇发动机,⾼度11km,马赫数0.8,标准⼤⽓条件下,发动机推⼒2500daN,耗油率耗油率0.6kg/(daN.h)⼆.设计参数1. 设计点参数设计点物性参数空⽓⽐热Cp:1.005KJ/Kg燃⽓⽐热Cpg:1.244KJ/Kg空⽓绝热指数k:1.4燃⽓绝热指数kg:1.33⽓体常数R:287J/Kg.K燃油低热值Hu:42900KJ/Kg2.发动机参数(资料参考)发动机型号涵道⽐总压⽐巡航耗油率空⽓流量风扇直径m3.设计点飞⾏条件4.部件效率和损失系数三.循环参数的初步选取范围1.涵道⽐随着涵道⽐B的增加,当单位推⼒⼀定时,存在最佳涵道⽐B opt,使sfc达到最⼩值,⽽T t4随涵道⽐单调增加,因此B过⼤或者过⼩会使sfc达不到要求,且B过⼤会使涡轮前温度超温,当单位推⼒较⼩时,sfc随B的变化曲线在B opt附近较为平坦,因此减⼩B,并不严重增加sfc,但可使涡轮前总温T t4显著降低。
根据资料查得的发动机参数,初始可取涵道⽐B=6~12。
2.涡轮前温度T t4根据现有涡轮材料和冷却技术⽔平,涡轮前温度最⾼能达到2200K,且在亚声速飞⾏时,涡轮前温度过⾼会使耗油率增加。
根据现有发动机参数,选取涡轮前温度T t4=1500~1650K。
3.风扇增压⽐风扇增压⽐⼀般随涵道⽐增加⽽降低,对于涵道⽐为B=6~10的涡扇发动机,⼀般取πcL= 1.4~1.8。
航空发动机结构刚性建模及优化设计随着航空事业的发展,航空发动机作为其心脏之一,越来越受到重视。
发动机的性能对整个飞机的性能起着至关重要的作用,而发动机的结构刚性又是影响性能的重要因素之一。
因此,对航空发动机进行结构刚性建模及优化设计显得尤为重要。
一、航空发动机结构刚性建模1. 建模前提在进行航空发动机的结构刚性建模前,我们需要明确以下几个前提:(1)假设航空发动机为一个多体系统,即由若干个部位组成,每个部位由相对物体所固定。
(2)假设航空发动机质点之间的相对位置和相对速度满足某种规律的约束,以及各部分的质量和惯性矩等参数已知。
(3)假设构成航空发动机的各部分之间的位移是相对小的,即不超过零点几个部位的直径,不考虑材料中刚性严重改变的因素,以及各部分的变形、拓扑和摩擦等问题。
2. 建模方法对于航空发动机的结构刚性建模,有多种方法可供选择,具体选择方法应根据建模的具体情况和要求而定。
以下是几种常见的建模方法:(1)Rigid Body Dynamics Method:采用质点表示法,将质点看作一个单一的大块,在动力学分析中完全忽略其内部的构造和变形,从而大大简化了计算复杂度,揭示了机体的动力学特性。
(2)Rigid Finite Element Method:其主要思想是采用刚性体单元模型,用变形体积法计算位移和应力等数量,将机体划分成一个个离散的部分,再用节点组合法将这些离散的部分组装成一个完整的机体,从而得到机体的整体刚性特性。
(3)Multibody Dynamics Method:将发动机视为由多个部分组成,每个部分都按刚体模型进行建模,而且这些部分之间通过运动约束相互连接。
随着各个部分的相对运动,其相对位置、速度和加速度等参数也随之发生变化,从而反映出航空发动机的动力学特性。
二、航空发动机结构刚性优化设计随着科技的发展,航空发动机结构的刚性设计也在不断发展。
在这个过程中,航空发动机结构刚性优化设计显得尤为重要。
航空发动机结构强度设计
大作业
王延荣主编
北京航空航天大学能源与动力工程学院
2013.3
2
1 某级涡轮转子的转速为4700r/min ,共有68片转子叶片,叶片材料GH33的密度ρ为8.2
×103 kg/m 3,气流参数沿叶高均布,平均半径处叶栅进、出口的气流参数,叶片各截面的重心位置(X , Y , Z ),截面面积A ,主惯性矩I ξ,I η以及ξ轴与x 轴的夹角α,弯曲应力最大的A , B , C 三点的坐标ξA , ηA , ξB , ηB , ξC , ηc 列于下表,试求叶片各截面上的离心拉伸应力、气动力弯矩、离心力弯矩、合成弯矩及A ,B ,C 三点的弯曲应力和总应力。
截 面 0 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ X , cm 0.53 0.41 0.41 0.40 0.24 0.12 Y , cm -0.41 -0.38 -0.30 -0.19 -0.11 -0.02 Z , cm 62.8 59.1 56.0 53.0 49.4 45.8 A , cm 2 1.80 2.32 3.12 4.10 5.48 7.05 I ξ, cm 4 0.242 0.304 0.484 0.939 1.802 I η, cm 4 6.694 9.332 12.52 17.57 23.74 ξA , cm -2.685 -2.847 -2.938 -2.889 -2.894 ηA , cm 0.797 0.951 1.094 1.232 1.319 ξB , cm -0.084 -0.205 -0.303 -0.219 -0.302 ηB , cm -0.481 -0.521 -0.655 -0.749 -1.015 ξC , cm 3.728 3.909 4.060 4.366 4.597 ηC , cm 0.773 0.824 0.840 1.130 1.305 α 31o 40’ 27o 49’ 25o 19’ 22o 5’30’’
16o 57’ 12o 43’
c 1am c 1um ρ1m
p 1m c 2am c 2um ρ2m
p 2m 297m/s -410m/s
0.894kg/m 3 0.222MPa 313m/s 38m/s
0.75 kg/m 3 0.178MPa
2 某一涡轮盘转速12500r/min,盘材料密度8.0×103kg/m 3
,
泊松比0.3,轮缘径向应力140MPa,盘厚度h 、弹性模量E、线涨系数α及温度t 沿半径的分布列于下表,试用等厚圆环法计算其应力分布。
截面, n
半径r , cm 盘厚h , cm E, GPa t , ℃ α,10-6/℃平均半径 平均厚度
0 0.0 4.86 162 165 16.5
1 5.0 3.90 16
2 165 16.5 2.5 4.38 2 10.0 2.97 157 250 17.1 7.5 3.435
3 14.0 2.2
4 148 360 18.2 12.0 2.60
5 4 15.0 1.8
6 140 400 19.0 14.5 2.05 5 15.8 1.60 13
7 430 19.4 15.4 1.73 6 16.6 1.80 134 460 19.7 16.2 1.70 7
17.4 2.30
130
500
20.3
17.0
2.05
3 某转子叶片根部固定,其材料密度2850kg/m 3,弹性模量71.54GPa ,叶片长0.1m ,各截面
位置、面积、惯性矩列于下表,试求其前3阶固有静频。
截面号i 0 1 2 3 4 5 6 7 8 9 10 x , m 0.0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 A , 10-4m 2 1.70 1.46 1.26 1.09 0.96 0.86 0.77 0.73 0.70 0.68 0.68
I , 10-8m 4
0.02790.0212 0.0157 0.01080.00840.00610.00450.00370.0032 0.0030 0.0030
4两端刚性简支单盘转子,总长0.72m,实心等截面轴直径0.025m,其弹性模量206GPa,盘距支点0.24m,质量8.9kg,直径转动惯量0.03196kg m2,极转动惯量0.06392kg m2,试用传递矩阵法计算其临界转速。
3。
