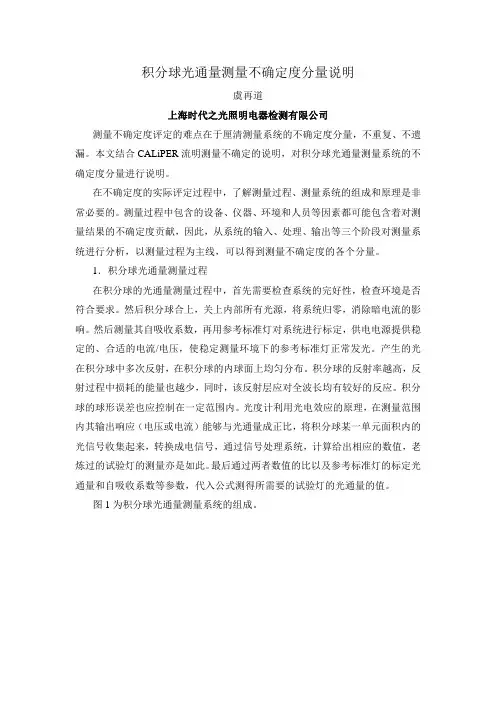

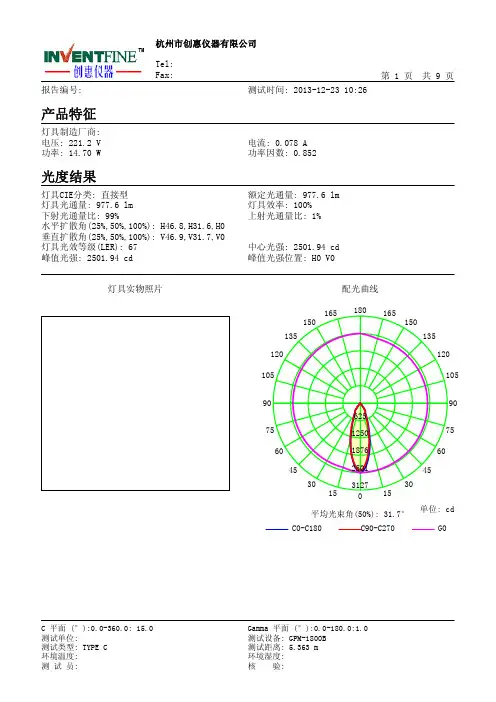

如何鉴定积分球测试报告：测试报告鉴定积分积分球测试报告解读积分球测试校准报告积分球测试报告生成pdf篇一：积分球不确定度测试积分球测量系统的光通量测量不确定度分析1.测量结果不确定度的来源（1）样品重复测量随机误差造成的不确定度；（2）HAAS-2000光谱辐射计测试系统的系统固有误差造成的不确定度；（3）交流测试电源电压波动造成的不确定度；（4）线性探测器的测量误差造成的不确定度；（5）标准灯校准结果的不确定度造成的不确定度；（6）积分球温度控制波动以及实验室外在振动造成的不确定度；（7）积分球本身制造指标的差异造成的不确定度；（8）光纤的传输偏差造成的不确定度；（9）LED光源灯具测试安装方向的不同造成的不确定度；（10）LED光源灯具光通量随点亮时间变化造成的不确定度。
2. 标准不确定度的A类评定2 n1(?n??n) σ==0.04472 uA=3.标准不确定度的B类评定u xi =3.1样品重复测量随机误差造成的不确定度u（1）=u（A）=0.023.2 由HAAS-2000光谱辐射计测试系统固有的系统误差估算的不确定度u1测试系统的相对极限误差±1.0%u 2 =215.92×1%=1.24665 a iσ=0.023.3 由交流测试电源电压波动造成的误差估算的不确定度u2造成输出量变化的极限误差≤0.1%215.92×0.1%u 3 ==0.124665 3.4 由线性探测器的测量误差造成的估算的不确定度u3测量误差小于±1.0%u 4 ==1.246653.5 由标准灯的测量不确定度造成的不确定度u4标准灯的测量不确定度为1.5%u 5 =215.92×1.5%=1.869983.6 由积分球温度控制波动以及实验室外在振动造成的不确定度u5这两项影响造成的极限误差≤±1%u 6 =215.92×1%=1.246653.7由积分球本身制造指标的差异造成的不确定度u6影响积分球本身测量误差的因素有：单色光吸收误差、暗读数误差、积分球内部结构和尺寸使用不合理造成的误差、涂层的光谱选择性和反射比例、涂层的朗伯特性以及涂层的清洁程度等，由这些因素造成的整体极限误差≤±2%。
编号：__________积分球测试光通量不准确的解决方案（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日积分球在测试灯具光通量时与标准值偏低，甚至会达到20％的偏差（设备原理问题，国内国外设备一样），用分布光度计测试光通量准确，但测试效率低，一天约测试8个灯，无法满足企业大量测试需求。
积分光度计工作原理：灯具发出的光照射在积分球内壁上，经内壁涂有漫反射材料的表面多次反射后形成均匀照度的光线后进入光谱辐射仪，形成测试数据。
因此在使用积分球测试光通量时可能有几方面的原因影响测试数据：标准灯与被测光源光分布不同会产生偏差。
角度越大偏差越大。
标准灯与被测灯尺寸不同产生偏差。
被测灯具外观颜色的吸附性会降低反射光通，产生偏差。
积分球内壁使用时间久后反射率下降。
由以上四点原因，在测试黑色的小角度射灯时光通量有时候会比实际光通量低20％，使积分球在测试光通量时失去意义。
积分球在测试时采用标准灯校准，如果校准后还不能达到理想数据或者为了使校准数据更准确，软件内部有一个修正系数，如下图所示。
测试主页面修正系数页面根据这一原理，只要知道一个灯的准确光通量，用积分球在修正系数为1时为测试数据为X，用已知的准确光通量／X出来一个系数，即为修正系数。
上图修正系数页面输入不方便，可在下图自吸收位置输入修正系数，结果一样。
将计算出的修正系数输入后重新测试，测试结果与已确定光通量相同，误差在2％内。
计算出的修正系数测试此灯准确，测试其它灯是否准确，经过近半年多次验证，同种类型灯（筒灯／射灯等）、结构尺寸偏差不大（如3W／6W／9W 等）、可用一个系数。
将此系数保存，以后同类型，尺寸偏差不大的灯都可以用已确定的系数。
用此方法测试的灯已排除角度、颜色等传统影响积分球因素，主要和灯具外形和尺寸有关。
LOGOLED光电色测试机2009.09.18LOGO目录•光电色测试机的组成•积分球原理•电性测试原理•光强测试原理•光通量测试原理光电色测试机组成v恒压恒流源、积分球、测光探测器、快速光谱仪、计算机、光强测试平台。
下图为远方LED300的组成LOGOv具有高反射内表面的空心球体v常见的积分球内表面涂层是白色的分析纯BaSO4,除此之外还有聚四氟乙烯、Spectralon(Labsphere的专利)、镀金等。
v积分球涂层必须具备：n根据CIE标准要求，反射率约80%n反射率随波长的变化小，即呈光谱中性特性n化学稳定性好、不黄化LOGOv LED在积分球中心或边界点亮，光线在内部被均匀反射与漫射，最后从输出孔射出，输出孔得到的是均匀的漫射光束，其光强和光束均匀度不受入射光的角度、空间分布的影响。
v因光线经积分球内部积分射出，所以积分球也可看做是光强度衰减器，其射出和射入光强比约为：射出孔面积/积分球内部表面积。
LOGOv辅助光源：n直接固定在积分球球壁上，用以补偿当被测物置于积分球中心时，被测物自身吸收的光谱曲线。
一般辅助光源是一个10W的卤素灯。
n作补偿校正时，辅助光源不可以直接照射被测光源。
LOGO+v Vrv光强：光源在单位立体角内发出的光通量，单位cd，即每球面度1流明。
v先对LED在0.1m或0.316m处的照度E进行测量，然后根据距离D的平方反比定律自动计算光强I = E * D2LOGO光通量测试原理v光通量：人眼所能感觉到的辐射能量，其定义是单位时间内的辐射能量之和。
v光线经积分球均匀漫射后，由探测器收集到出射光线，并将光信号转换成光电信号，经过取样、放大后，经AD转换成数字信号送入微处理器，再经计算得到光通量值。
LOGOLOGOThank you!。
关于积分球的总结1.积分球的结构与基本原理积分球，一般只能用来测试全方位发光的光源的色温、光通量、色坐标、色容差、光效和光谱带，非全方位发光的光源只能测色温不能测光通。
色容差是指表征光色电检测系统软件计算的X,Y 值与标准光源之间差别。
数值越小，准确度越高。
光效是指光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，单位为lm/w 。
如A 灯与B 灯总光通均为100lm ，A 灯所耗为10W ，B 灯为20W ，那么就可以认为A 灯比B 灯要节能。
积分球的基本原理是让光源在球的中心发光，发出的光射到球内壁的涂层上产生漫反射，漫反射出来的光再经过漫反射，不断循环直至整个球内表面的光通量一致，那么在球壁上安装的探头读出的就是光源发出的光通量。
但是，得到这个结果的前提是探头与光源之间必须要有一块涂有相同涂层的隔板挡住，避免光源发出的光直接照到探头。
实验室的积分球是一个由铸铁构成的空心球状物，内壁涂有一层白色的粗糙涂层，主要成分为硫酸钡，主要用来产生漫反射，使整个球面的光强一致。
球壁上有开孔，用来安装探头，探头连到外置的一台高精度快速光谱辐射计。
实验室用的积分球上装有两个探头，其中一个为测量用探头，一个为感光探头。
两个探头必须同时使用才能使测量正常进行。
光源与探头之间装有一块涂有与球内壁相同涂层的挡板，除此之外球内还装有用来安装荧光灯的支架和安装钨丝灯的支架。
球内光源的供电由外部的交流稳压电源提供，同时接有一台功率计对电参数进行监控。
图1. 积分球内部结构 探头位置 挡板 钨丝灯灯座荧光灯支架图2 3m积分球内的辅助光源实验室中积分球直径主要有1m、1.75m以及3m。
试验时要根据不同的灯具选择不同直径大小的积分球进行测试，一般以灯具直径的1.5倍作为参考的标准。
3m的积分球与其他两个相比，内部多一辅助光源。
辅助光源的作用是用来弥补灯具因形状等的原因而造成测量时光通量的损失。
三者除了结构大小不一外，所能测量的光通量的量程也是不一样的，测量时要注意量程的选择。

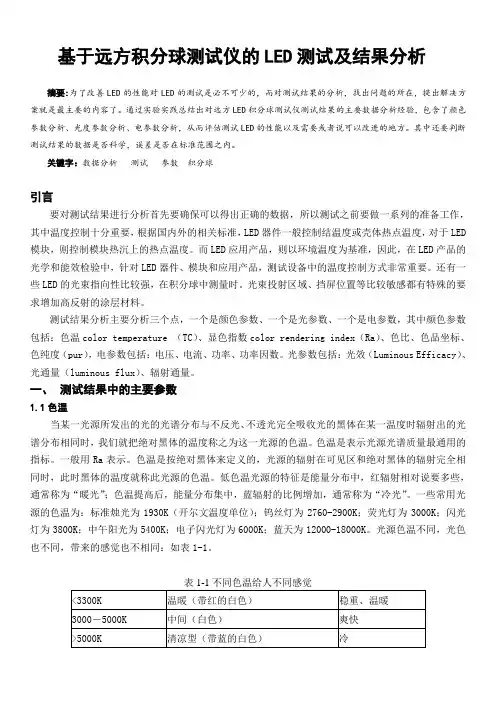

基于远方积分球测试仪的LED测试及结果分析摘要:为了改善LED的性能对LED的测试是必不可少的，而对测试结果的分析，找出问题的所在，提出解决方案就是最主要的内容了。
