第八章直流电源讲义

电力工程直流电源系统（个人观点，仅供参考）二OO三年十一月前言在公司“强化全员培训，苦练内功，迎接大挑战，促进大发展”的精神指导下，编写本讲义。

该讲义是电力工程直流电源系统基础知识较为全面的总结。

目的在于：为全体员工了解、学习直流电源柜提供一点最为基础的文字资料，让大家对直流电源能有一个基本概念和整体认识。

本讲义较为全面地介绍了电力工程直流电源系统的基本知识、接线方式、系统组成、部件功能、基本技术条件和装配工艺要求等。

重点介绍了整流装置和蓄电池的类型及其发展方向。

同时，还介绍了通讯直流电源的基本构成和主要技术参数，介绍了UPS电源的系统组成、工作原理、接线方式等。

由于直流电源柜的专业性较强，基于我公司的产品现状，本讲义全面地介绍了PZM和GZS2两种类型的直流屏的系统组成和部件功能、调试方法等，便于大家进一步认识公司目前生产的直流屏产品。

本讲义在编写过程中，得到了公司各级领导和广大同仁的大力支持，以及兄弟单位同行的热情帮助，在此一并致谢。

本讲义内容涉及科研、设计、制造、运行多个领域，涉及面广，资料、数据复杂繁多。

同时，由于现代电力电子技术和工业自动化技术发展迅速，直流电源设备不断更新，加之时间仓促，本人水平有限，该讲义一定存在错误和不足之处。

因此，殷切希望大家及时反馈，多提宝贵意见，以便修正和完善。

编者程正年2003年11月24日目录一、概述二、直流屏（柜）三、直流屏内的设备四、基本技术参数五、通用技术条件六、结构与装配七、几种典型接线方案八、检验与试验九、标志、包装、运输与贮存十、订货须知十一、通讯直流电源十二、交流不间断电源十三、PZM型通用直流电源柜简介十四、GZS2系列数控直流电源柜简介一、概述电力控制系统是电力系统和电力设备可靠、高效运行的保证，而电力控制必须具备安全可靠的控制电源。

大家知道，供电工作有四个基本要求：1．安全—在电能的供应、分配和使用中，不应发生人身事故和设备事故。

2．可靠—应满足电能用户对供电可靠性的要求。

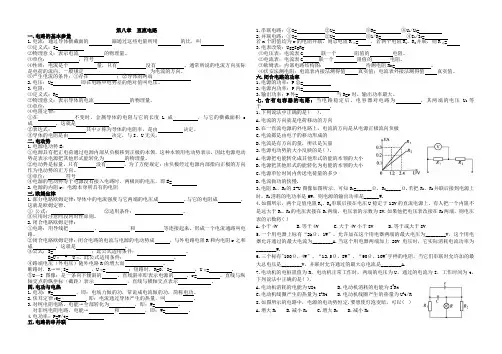

第八章 直流电路一.电路的基本参量1.电流：通过导体横截面的 跟通过这些电量所用 的比，叫 ⑴定义式：I=⑵物理意义：表示电流 的物理量。

⑶单位： ，符号⑷性质：电流是个 量，只有 没有 。

通常所说的电流方向实际是电荷的流向，一般规定 为电流的方向。

⑸产生电流的条件：①存在 ；②导体的两端 2.电压：U= 即在电路中电势差的绝对值叫电压。

3.电阻：⑴定义式：R=⑵物理意义：表示导体的电流 的物理量。

⑶单位： ⑷电阻定律：①在 不变时，金属导体的电阻与它的长度L 成 ，与它的横截面积s 成 ，这就是 。

②表达式： 其中ρ称为导体的电阻率，是由 决定。

③导体的电阻是由 决定，与I 、U 无关。

二.电动势1.电源电动势E ：①电源具有把正电荷通过电源内部从负极移到正极的本领，这种本领用电动势表示，因此电源电动势是表示电源把其他形式能转化为 的物理量。

②电动势是标量，只有 没有 ，为了方便规定：由负极经过电源内部指向正极的方向作为电动势的正方向。

③单位： 符号④电源的电动势等于电源没有接入电路时，两极间的电压，即E= 2.电源的内阻r ：电源本身所具有的电阻 三.欧姆定律1.部分电路欧姆定律：导体中的电流强度与它两端的电压成 ，与它的电阻成 ，这就是欧姆定律。

① 公式： ②适用条件： 。

③应用时注意同段同时性原则。

2.闭合电路欧姆定律:①电路：用导线把 、 和 等连接起来。

形成一个电流通路叫电路。

②闭合电路欧姆定律：闭合电路的电流与电源的电动势成 ，与外电路电阻R 和内电阻r 之和成 ，这就是 。

③公式：I= ；此公式适用条件： 。

E=U 外 + U 内，此公式适用条件： 。

④路端电压（外电压）随外电路R 的增大而 。

断路时，R →∞,I= ，U 外= ；短路时，R=0，I= ，U 外= . ⑤U —I 图像：是一条向下倾斜的 ，直线斜率即表示电源的 ，r= 。

直线与纵轴交点的纵坐标（截距）表示 ，直线与横轴交点表示 。

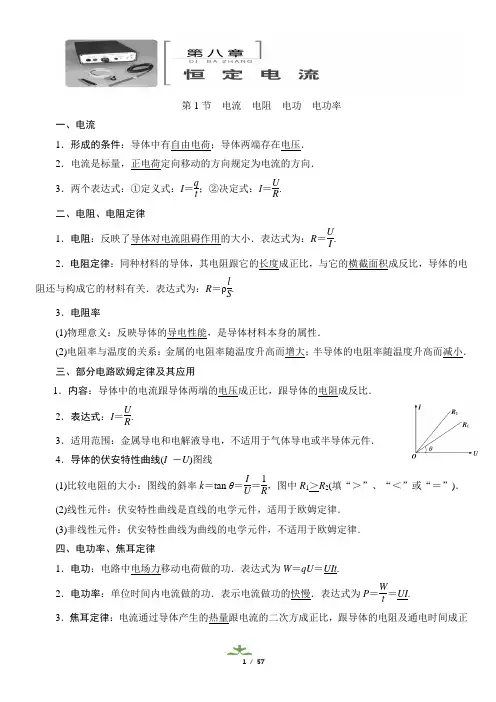

第1节 电流 电阻 电功 电功率一、电流1．形成的条件：导体中有自由电荷；导体两端存在电压．2．电流是标量，正电荷定向移动的方向规定为电流的方向．3．两个表达式：①定义式：I ＝q t ；②决定式：I ＝U R .二、电阻、电阻定律1．电阻：反映了导体对电流阻碍作用的大小．表达式为：R ＝U I .2．电阻定律：同种材料的导体，其电阻跟它的长度成正比，与它的横截面积成反比，导体的电阻还与构成它的材料有关．表达式为：R ＝ρl S .3．电阻率(1)物理意义：反映导体的导电性能，是导体材料本身的属性．(2)电阻率与温度的关系：金属的电阻率随温度升高而增大；半导体的电阻率随温度升高而减小．三、部分电路欧姆定律及其应用1．内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．2．表达式：I ＝U R .3．适用范围：金属导电和电解液导电，不适用于气体导电或半导体元件．4．导体的伏安特性曲线(I －U )图线(1)比较电阻的大小：图线的斜率k ＝tan θ＝I U ＝1R ，图中R 1＞R 2(填“＞”、“＜”或“＝”)．(2)线性元件：伏安特性曲线是直线的电学元件，适用于欧姆定律．(3)非线性元件：伏安特性曲线为曲线的电学元件，不适用于欧姆定律．四、电功率、焦耳定律1．电功：电路中电场力移动电荷做的功．表达式为W ＝qU ＝UIt .2．电功率：单位时间内电流做的功．表示电流做功的快慢．表达式为P ＝W t ＝UI .3．焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比．表达式为Q＝I2Rt.4．热功率：单位时间内的发热量．表达式为P＝Q t.[自我诊断]1. 判断正误(1)电流是矢量，电荷定向移动的方向为电流的方向．(×)(2)由R＝UI可知，导体的电阻与导体两端的电压成正比，与流过导体的电流成反比．(×)(3)由ρ＝RSl知，导体电阻率与导体的电阻和横截面积的乘积RS成正比，与导体的长度l成反比．(×)(4)电流越大，单位时间内通过导体横截面的电荷量就越多．(√)(5)电流I随时间t变化的图象与横轴所围面积表示通过导体横截面的电荷量．(√)(6)公式W＝UIt及Q＝I2Rt适用于任何电路．(√)(7)公式W＝U2R t＝I2Rt只适用于纯电阻电路．(√)2．(多选)对于常温下一根阻值为R的均匀金属丝，下列说法中正确的是() A．常温下，若将金属丝均匀拉长为原来的10倍，则电阻变为10RB．常温下，若将金属丝从中点对折起来，电阻变为1 4RC．给金属丝加上的电压逐渐从零增大到U0，则任一状态下的UI比值不变D．金属材料的电阻率随温度的升高而增大3．如图所示电路中，a、b两点与一个稳压直流电源相接，当滑动变阻器的滑片P向d端移动一段距离时，哪一个电路中的电流表读数会变小()4. 有一台标有“220 V,50 W”的电风扇，其线圈电阻为0.4 Ω，在它正常工作时，下列求其每分钟产生的电热的四种解法中，正确的是()A．I＝PU＝522A，Q＝UIt＝3 000 J B．Q＝Pt＝3 000 JC．I＝PU＝522A，Q＝I2Rt＝1.24 J D．Q＝U2R t＝22020.4×60 J＝7.26×106 J考点一 对电流的理解和计算1. 应用I ＝q t计算时应注意：若导体为电解液，因为电解液里的正、负离子移动方向相反，但形成的电流方向相同，故q 为正、负离子带电荷量的绝对值之和．2．电流的微观本质如图所示，AD 表示粗细均匀的一段导体，长为l ，两端加一定的电压，导体中的自由电荷沿导体定向移动的速率为v ，设导体的横截面积为S ，导体每单位体积内的自由电荷数为n ，每个自由电荷的电荷量为q ，AD 导体中自由电荷总数N ＝nlS ，总电荷量Q ＝Nq ＝nqlS ，所用时间t ＝l v ，所以导体AD 中的电流I ＝Q t ＝nlSq l /v ＝nqS v .1．如图所示，一根横截面积为S 的均匀长直橡胶棒上均匀带有负电荷，设棒单位长度内所含的电荷量为q ，当此棒沿轴线方向做速度为v 的匀速直线运动时，由于棒的运动而形成的等效电流大小为( )A ．v qB ．q vC ．q v S D.q v S2. (2017·山东济南质检)有甲、乙两个由同种金属材料制成的导体，甲的横截面积是乙的两倍，而单位时间内通过导体横截面的电荷量乙是甲的两倍，以下说法中正确的是( )A ．甲、乙两导体的电流相同B ．乙导体的电流是甲导体的两倍C ．乙导体中自由电荷定向移动的速率是甲导体的两倍D ．甲、乙两导体中自由电荷定向移动的速率大小相等3．(多选)截面直径为d 、长为l 的导线，两端电压为U ，当这三个量中的一个改变时，对自由电子定向移动平均速率的影响，下列说法正确的是( )A ．电压U 加倍时，自由电子定向移动的平均速率加倍B ．导线长度l 加倍时，自由电子定向移动的平均速率减为原来的一半C ．导线截面直径d 加倍时，自由电子定向移动的平均速率不变D ．导线截面直径d 加倍时，自由电子定向移动的平均速率加倍考点二 电阻 电阻定律1. 两个公式对比2.即电阻大，电阻率不一定大；电阻率小，电阻不一定小．1．一个内电阻可以忽略的电源，给装满绝缘圆管的水银供电，通过水银的电流为0.1 A ．若把全部水银倒在一个内径大一倍的绝缘圆管内(恰好能装满圆管)，那么通过水银的电流将是( )A ．0.4 AB ．0.8 AC ．1.6 AD ．3.2 A2. 用电器到发电场的距离为l ，线路上的电流为I ，已知输电线的电阻率为ρ.为使线路上的电压降不超过U .那么，输电线的横截面积的最小值为( )A.ρl RB.2ρlI UC.U ρlID.2Ul I ρ3．两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( )A ．1∶4B ．1∶8 C ．1∶16 D ．16∶1导体变形后电阻的分析方法某一导体的形状改变后，讨论其电阻变化应抓住以下三点：(1)导体的电阻率不变．(2)导体的体积不变，由V ＝lS 可知l 与S 成反比．(3)在ρ、l 、S 都确定之后，应用电阻定律R ＝ρl S 求解．考点三 伏安特性曲线1. 图甲为线性元件的伏安特性曲线，图乙为非线性元件的伏安特性曲线．2 图象的斜率表示电阻的倒数，斜率越大，电阻越小，故R a <R b ，图线c 的电阻减小，图线d的电阻增大．3．用I -U (或U -I )图线来描述导体和半导体的伏安特性时，曲线上每一点对应一组U 、I 值，U I为该状态下的电阻值，UI 为该状态下的电功率．在曲线上某点切线的斜率不是电阻的倒数．1．小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线在P 点的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，则下列说法中正确的是( )A ．随着所加电压的增大，小灯泡的电阻减小B ．对应P 点，小灯泡的电阻为R ＝U 1I 1C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围面积2. 某一导体的伏安特性曲线如图中AB (曲线)所示，关于导体的电阻，以下说法正确的是( )A ．B 点的电阻为12 Ω B ．B 点的电阻为40 ΩC ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了1 ΩD ．工作状态从A 变化到B 时，导体的电阻因温度的影响改变了9 Ω3. (多选)在如图甲所示的电路中，L 1、L 2、L 3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S 闭合时，电路中的总电流为0.25 A ，则此时( )A ．L 1上的电压为L 2上电压的2倍B ．L 1消耗的电功率为0.75 WC ．L 2的电阻为12 ΩD ．L 1、L 2消耗的电功率的比值大于4∶1I -U 图线求电阻应注意的问题伏安特性曲线上每一点对应的电压与电流的比值就是该状态下导体的电阻，即曲线上各点切线的斜率的倒数不是该状态的电阻，但伏安特性曲线的斜率变小说明对应的电阻变大．考点四 电功、电功率及焦耳定律1．纯电阻电路与非纯电阻电路的比较(1)用电器在额定电压下正常工作，用电器的实际功率等于额定功率，即P 实＝P 额．(2)用电器的工作电压不一定等于额定电压，用电器的实际功率不一定等于额定功率，若U 实＞U 额，则P 实＞P 额，用电器可能被烧坏．[典例] 有一个小型直流电动机，把它接入电压为U 1＝0.2 V 的电路中时，电动机不转，测得流过电动机的电流I 1＝0.4 A ；若把电动机接入U 2＝2.0 V 的电路中，电动机正常工作，工作电流I 2＝1.0 A ．求：(1)电动机正常工作时的输出功率多大？(2)如果在电动机正常工作时，转子突然被卡住，此时电动机的发热功率是多大？解析(1)在非纯电阻电路中，U 2R t 既不能表示电功也不能表示电热，因为欧姆定律不再成立．(2)不要认为有电动机的电路一定是非纯电阻电路，当电动机不转动时，仍为纯电阻电路，欧姆定律仍适用，电能全部转化为内能．只有在电动机转动时为非纯电阻电路，U >IR ，欧姆定律不再适用，大部分电能转化为机械能．1．(多选)下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则( )A.电动机的输入功率为576 WB ．电动机的内电阻为4 ΩC ．该车获得的牵引力为104 ND ．该车受到的阻力为63 N2．在如图所示电路中，电源电动势为12 V ，电源内阻为1.0 Ω，电路中的电阻R 0为1.5 Ω，小型直流电动机M 的内阻为0.5 Ω.闭合开关S 后，电动机转动，电流表的示数为2.0 A ．则以下判断中正确的是( )A ．电动机的输出功率为14 WB ．电动机两端的电压为7.0 VC ．电动机的发热功率为4.0 WD ．电源输出的电功率为24 W课时规范训练 [基础巩固题组]1．(多选)下列说法正确的是( )A ．据R ＝U I 可知，加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍B ．不考虑温度对阻值的影响，通过导体的电流及加在两端的电压改变时导体的电阻不变C ．据ρ＝RS l 可知，导体的电阻率与导体的电阻和横截面积的乘积RS 成正比，与导体的长度l成反比D ．导体的电阻率与导体的长度l 、横截面积S 、导体的电阻R 皆无关2．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电子的质量为m 、电荷量为e .在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为( )A.m v 22eL B ．m v 2Sn e C ．ρne v D.ρe v SL3．下列说法正确的是( )A ．电流通过导体的热功率与电流大小成正比B ．力对物体所做的功与力的作用时间成正比C ．电容器所带电荷量与两极间的电势差成正比D ．弹性限度内，弹簧的劲度系数与弹簧伸长量成正比4．如图所示为一磁流体发电机示意图，A 、B 是平行正对的金属板，等离子体(电离的气体，由自由电子和阳离子构成，整体呈电中性)从左侧进入，在t 时间内有n 个自由电子落在B 板上，则关于R 中的电流大小及方向判断正确的是( )A ．I ＝ne t ，从上向下B ．I ＝2ne t ，从上向下C ．I ＝ne t ，从下向上D ．I ＝2ne t ，从下向上5．欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体型的金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a ＞b ＞c .电流沿以下方向流过该金属电阻，其中电阻的阻值最小的是( )6．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状(图中阴影部分)，半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极，设该电阻的阻值为R .下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为( )A ．R ＝ρ(b ＋a ) 2πabB ．R ＝ρ(b －a ) 2πabC ．R ＝ρab 2π(b －a )D ．R ＝ρab 2π (b ＋a )7. (多选)我国已经于2012年10月1日起禁止销售100 W 及以上的白炽灯，以后将逐步淘汰白炽灯．假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示．图象上A 点与原点的连线与横轴成α角，A 点的切线与横轴成β角，则( )A ．白炽灯的电阻随电压的增大而减小B ．在A 点，白炽灯的电阻可表示为tan βC ．在A 点，白炽灯的电功率可表示为U 0I 0D ．在A 点，白炽灯的电阻可表示为U 0I 0[综合应用题组]8．一只电饭煲和一台洗衣机并联接在输出电压为220 V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104 J ，洗衣机电动机消耗的电能为 6.6×103 JD ．电饭煲发热功率是洗衣机电动机发热功率的10倍9．一个用半导体材料制成的电阻器D ，其电流I 随它两端电压U 变化的关系图象如图甲所示，若将它与两个标准电阻R 1、R 2并联后接在电压恒为U 的电源两端，3个用电器消耗的电功率均为P ，现将它们连接成如图乙所示的电路，接在该电源的两端，设电阻器D 和电阻R 1、R 2消耗的电功率分别是PD 、P 1、P 2，它们之间的关系为( )A ．P 1＝4P DB ．P D ＝P 4C ．PD ＝P 2 D ．P 1＜4P 210．下图中的四个图象中，最能正确地表示家庭常用的白炽灯泡在不同电压下消耗的电功率P与电压平方U 2之间函数关系的是( )11．如图所示为甲、乙两灯泡的I -U 图象，根据图象计算甲、乙两灯泡并联在电压为220 V 的电路中实际发光的功率分别为( )A ．15 W 30 WB ．30 W 40 WC ．40 W 60 WD ．60 W 100 W12．如图所示是某款理发用的电吹风的电路图，它主要由电动机M 和电热丝R 构成．当闭合开关S 1、S 2后，电动机驱动风叶旋转，将空气从进风口吸入，经电热丝加热，形成热风后从出风口吹出．已知电吹风的额定电压为220 V ，吹冷风时的功率为120 W ，吹热风时的功率为1 000 W ．关于该电吹风，下列说法正确的是( )A ．电热丝的电阻为55 ΩB ．电动机线圈的电阻为1 2103 ΩC ．当电吹风吹热风时，电热丝每秒钟消耗的电能为1 000 JD ．当电吹风吹热风时，电动机每秒钟消耗的电能为1 000 J13．(多选)如图所示，定值电阻R 1＝20 Ω，电动机绕线电阻R 2＝10 Ω，当开关S 断开时，电流表的示数是I 1＝0.5 A ，当开关合上后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率P 应是( )A ．I ＝1.5 AB ．I <1.5 AC ．P ＝15 WD ．P <15 W14．(多选)通常一次闪电过程历时约0.2～0.3 s ，它由若干个相继发生的闪击构成．每个闪击持续时间仅40～80 μs ，电荷转移主要发生在第一个闪击过程中．在某一次闪击前云地之间的电势差约为1.0×109 V ，云地间距离约为1 km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的．根据以上数据，下列判断正确的是( )A ．闪电电流的瞬时值可达到1×105AB ．整个闪电过程的平均功率约为1×1014WC ．闪电前云地间的电场强度约为1×106V/mD ．整个闪电过程向外释放的能量约为6×106J第2节 电路 闭合电路欧姆定律一、电阻的串、并联1．电动势(1)电源：电源是通过非静电力做功把其它形式的能转化成电势能的装置．(2)电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E ＝W q .(3)电动势的物理含义：电动势表示电源把其它形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压．2．内阻：电源内部导体的电阻．三、闭合电路的欧姆定律1．闭合电路欧姆定律(1)内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比．(2)公式：I ＝E R ＋r(只适用于纯电阻电路)． (3)其他表达形式 ①电势降落表达式：E ＝U 外＋U 内或E ＝U 外＋Ir . ②能量表达式：EI ＝UI ＋I 2r .2．路端电压与外电阻的关系[自我诊断]1. 判断正误(1)电动势是反映电源把其他形式的能转化为电能本领强弱的物理量．(√)(2)电动势就等于电源两极间的电压．(×)(3)闭合电路中外电阻越大，路端电压越小．(×)(4)在闭合电路中，外电阻越大，电源的输出功率越大．(×)(5)电源的输出功率越大，电源的效率越高．(×)2. 某电路如图所示，已知电池组的总内阻r＝1 Ω，外电路电阻R＝5 Ω，理想电压表的示数U＝3.0 V，则电池组的电动势E等于()A．3.0 V B．3.6 VC．4.0 V D．4.2 V3．将一电源电动势为E，内电阻为r的电池与外电路连接，构成一个闭合电路，用R表示外电路电阻，I表示电路的总电流，下列说法正确的是()A．由U外＝IR可知，外电压随I的增大而增大B．由U内＝Ir可知，电源两端的电压随I的增大而增大C．由U＝E－Ir可知，电源输出电压随输出电流I的增大而减小D．由P＝IU可知，电源的输出功率P随输出电流I的增大而增大考点一电阻的串并联1．串、并联电路的几个常用结论(1)当n个等值电阻R0串联或并联时，R串＝nR0，R并＝1n R0.(2)串联电路的总电阻大于电路中任意一个电阻，并联电路的总电阻小于电路中任意一个电阻．(3)在电路中，某个电阻增大(或减小)，则总电阻增大(或减小)．(4)某电路中无论电阻怎样连接，该电路消耗的总电功率始终等于各个电阻消耗的电功率之和．2．电压表、电流表的改装1. (多选)一个T 形电路如图所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽略不计．则( )A ．当cd 端短路时，ab 之间的等效电阻是40 ΩB ．当ab 端短路时，cd 之间的等效电阻是40 ΩC ．当ab 两端接通测试电源时，cd 两端的电压为80 VD ．当cd 两端接通测试电源时，ab 两端的电压为80 V2．如图所示，电路两端的电压U 保持不变，电阻R 1、R 2、R 3消耗的电功率一样大，则电阻之比R 1∶R 2∶R 3是( )A ．1∶1∶1B ．4∶1∶1C ．1∶4∶4D ．1∶2∶23．(多选)如图所示，甲、乙两电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程增大D ．乙表是电压表，R 增大时量程减小考点二 闭合电路的欧姆定律考向1：闭合电路的功率及效率问题由P 出与外电阻R 的关系图象可以看出：①当R ＝r 时，电源的输出功率最大为P m ＝E 24r .②当R ＞r 时，随着R 的增大输出功率越来越小．③当R＜r时，随着R的增大输出功率越来越大．＜P m时，每个输出功率对应两个外电阻R1和R2，且R1R2＝r2.④当P出1．在研究微型电动机的性能时，应用如图所示的实验电路．当调节滑动变阻器R使电动机停止转动时，电流表和电压表的示数分别为0.5 A和2.0 V．重新调节R使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0 A和24.0 V．则这台电动机正常运转时输出功率为()A．32 W B．44 W C．47 W D．48 W2．如图所示，电源电动势E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R0′＝1 Ω，当调节滑动变阻器R1时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2 W)，则R1和R2的值分别为() A．2 Ω，2 Ω B．2 Ω，1.5 ΩC．1.5 Ω，1.5 Ω D．1.5 Ω，2 Ω考向2：电路故障的分析与判断(1)故障特点①断路特点：表现为路端电压不为零而电流为零．②短路特点：用电器或电阻发生短路，表现为有电流通过电路但它两端电压为零．(2)检查方法①电压表检测：如果电压表示数为零，则说明可能在并联路段之外有断路，或并联路段短路．②电流表检测：当电路中接有电源时，可用电流表测量各部分电路上的电流，通过对电流值的分析，可以确定故障的位置．在运用电流表检测时，一定要注意电流表的极性和量程．③欧姆表检测：当测量值很大时，表示该处断路，当测量值很小或为零时，表示该处短路．在运用欧姆表检测时，电路一定要切断电源．④假设法：将整个电路划分为若干部分，然后逐一假设某部分电路发生某种故障，运用闭合电路或部分电路的欧姆定律进行推理．3. 如图所示的电路中，电源的电动势为6 V，当开关S接通后，灯泡L1、L2都不亮，用电压表＝6 V，U ad＝0 V，U cd＝6 V，由此可判定()测得各部分的电压是UA．L1和L2的灯丝都烧断了B．L1的灯丝烧断了C．L2的灯丝烧断了D．变阻器R断路4．(多选)在如图所示的电路中，由于某一电阻发生短路或断路，A灯变暗，B灯变亮，则故障可能是( )A ．R 1短路B ．R 2断路C ．R 3断路D ．R 4短路考点三 电路的动态变化考向1：不含电容器电路(1)判定总电阻变化情况的规律①当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．③在如图所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R并与用电器并联，另一段R 串与并联部分串联．A 、B 两端的总电阻与R 串的变化趋势一致．(2)分析思路1．如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大2．如图所示，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，与Ⓐ分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )A ．的读数变大，Ⓐ的读数变小B ．的读数变大，Ⓐ的读数变大 C ．的读数变小，Ⓐ的读数变小 D ．的读数变小，Ⓐ的读数变大考向2：含电容器电路(1)电路的简化不分析电容器的充、放电过程时，把电容器所在的电路视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上．(2)电路稳定时电容器的处理方法电路稳定后，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，但电容器两端的电压与其并联电器两端电压相等．(3)电压变化带来的电容器变化电路中电流、电压的变化可能会引起电容器的充、放电．若电容器两端电压升高，电容器将充电；若电压降低，电容器将通过与它连接的电路放电，可由ΔQ ＝C ΔU 计算电容器上电荷量的变化量．3．(2017·辽宁沈阳质检)如图所示，R 1＝R 2＝R 3＝R 4＝R ，电键S 闭合时，间距为d 的平行板电容器C 的正中间有一质量为m 、电荷量为q 的小球恰好处于静止状态；电键S 断开时，则小球的运动情况为( )A ．不动B ．向上运动C ．向下运动D ．不能确定4．(2017·东北三校联考)(多选)如图所示，C 1＝6 μF ，C 2＝3 μF ，R 1＝3 Ω，R 2＝6 Ω，电源电动势E ＝18 V ，内阻不计．下列说法正确的是( )A ．开关S 断开时，a 、b 两点电势相等B ．开关S 闭合后，a 、b 两点间的电流是2AC ．开关S 断开时，C 1带的电荷量比开关S 闭合后C 1带的电荷量大D ．不论开关S 断开还是闭合，C 1带的电荷量总比C 2带的电荷量大分析此类问题要注意以下三点(1)闭合电路欧姆定律E ＝U ＋Ir (E 、r 不变)和部分电路欧姆定律U ＝IR 联合使用．(2)局部电阻增则总电阻增，反之总电阻减；支路数量增则总电阻减，反之总电阻增．(3)两个关系：外电压等于外电路上串联各分电压之和；总电流等于各支路电流之和．考点四 两种U -I 图线的比较及应用[线Ⅱ为某一电阻R 的U -I 图线．用该电源直接与电阻R 相连组成闭合电路，由图象可知( )A ．电源的电动势为3 V ，内阻为0.5 ΩB ．电阻R 的阻值为1 ΩC ．电源的输出功率为4 WD ．电源的效率为50%电源的U -I 图线与电阻的U -I 图线的交点表示电源的路端电压与用电器两端的电压相等，通过电源的电流与通过用电器的电流相等，故交点表示该电源单独对该用电器供电的电压和电流．1. (2017·上海青浦质检)(多选)如图所示，直线A 、B 分别为电源a 、b 的路端电压与电流的关系图线，设两个电源的内阻分别为r a 和r b ，若将一定值电阻R 0分别接到a 、b 两电源上，通过R 0的电流分别为I a 和I b ，则( )A ．r a ＞r bB ．I a ＞I bC ．R 0接到a 电源上，电源的输出功率较大，但电源的效率较低D ．R 0接到b 电源上，电源的输出功率较小，电源的效率较低2．(多选)如图所示，图中直线①表示某电源的路端电压与电流的关系图象，图中曲线②表示该电源的输出功率与电流的关系图象，则下列说法正确的是( )A ．电源的电动势为50 VB ．电源的内阻为253 ΩC ．电流为2.5 A 时，外电路的电阻为15 ΩD ．输出功率为120 W 时，输出电压是30 V课时规范训练 [基础巩固题组]1．电阻R 1与R 2并联在电路中，通过R 1与R 2的电流之比为1∶2，则当R 1与R 2串联后接入电路中时，R 1与R 2两端电压之比U 1∶U2为( )A ．1∶2B ．2∶1C ．1∶4D ．4∶12．电子式互感器是数字变电站的关键设备之一．如图所示，某电子式电压互感器探头的原理为。

直流输电直流输电(Direct current transmission)，以直流方式实现电能传输的技术。

直流输电与交流输电相互配合，发挥各自的特长，构成现代电力传输系统。

在以交流输电为主的电力系统中，直流输电具有特殊的作用。

除了在采用交流输电有困难的场合，必须采用直流输电外，在电力系统中，它还能提高系统的稳定性，改善系统运行性能并方便其运行和管理。

直流输电有两端(也称端对端)直流工程、多端直流工程、背靠背直流工程等类型。

直流输电技术的发展历史、现状和趋势可以从创始与发展、原理与构成、特点与应用、研究与前景几个方面阐述。

一、原理与构成直流输电系统的一次电路主要由整流站、直流线路和逆变站三部分组成。

送端与受端交流系统与直流输电系统也有密切的关系，它们给整流器和逆变器提供实现换流的条件，同时送端电力系统作为直流输电的电源提供所传输的功率，而受端则相当于负荷，接受由直流输电送来的功率。

两端的交流系统是实现直流输电必不可少的，通常在系统研究中用简化的等值系统来表示。

直流输电的控制保护系统与交流输电不同，它是实现直流输电正常起动和停运、正常运行、运行参数的改变和自动调节以及故障处理和保护等必不可少的组成部分。

此外，为了利用大地(或海水)为回路，大部分直流输电工程还有接地极和接地极引线。

因此，直流输电系统包括整流站，直流输电线路、逆变站、控制保护系统以及接地极及其引线等五部分组成。

（一）工作原理图1是直流输电基本原理简图。

它包括两个换流站，直流输电线路及两端交流系统Ⅰ和Ⅱ。

当系统Ⅰ向系统Ⅱ送电时，换流站1运行于整流状态，把系统Ⅰ送来的三相交流电变换成直流电，经直流线路送到换流站2。

此时，换流站2则运行于逆变状态，把直流电变换为三相交流电送入系统Ⅱ。

由换流的基本理论可知，双极直流输电系统的主要运行参数和变量之间的关系可用公式表示为：整流站极对地直流电压：U d1=N1 (1.35U1cosα-3/π×Xγ1I d) (1) 逆变站极对地直流电压：U d2=N2 (1.35U2cosβ+3/π×Xγ2I d) (2) 直流电流：I d=(U d1-U d2)/ R (3)整流站直流功率：P d1=2U d1I d (4)逆变站直流功率：P d2=2U d2I d (5)直流线路压降：ΔU d=U d1-U d2=I d R (6)直流线路损耗：ΔP d=P d1-P d2=I d2R (7)整流站消耗的无功功率：Q c1=P d1tgφ1 (8)逆变站消耗的无功功率：Q c2=P d2tgφ2 (9)式中N1、N2为整流站和逆变站每极六脉动换流桥串联数；Xγ1、Xγ2为整流站和逆变站的换相电抗；U1、U2为整流站和逆变站换流变压器阀侧空载线电压；α、β为整流站和逆变站换流器的触发角；R为直流线路电阻；φ1、φ2为整流站和逆变站换流器的功率因数角。
