直流屏监控模块的主要作用

直流屏工作原理一、引言随着电力系统的不断发展，直流屏作为保障电力系统安全稳定运行的重要设备之一，其工作原理和应用日益受到关注。

直流屏主要提供直流电源给高压开关设备，如断路器、继电器等，用于控制、信号传输和保护功能。

本文将对直流屏的工作原理进行深入探讨，以期为相关从业人员提供参考。

二、直流屏组成整流模块：将交流电源转换为直流电源，为负载提供稳定的直流电压。

蓄电池：作为备用电源，在交流电源故障时提供直流电源。

监控模块：实时监测直流屏的工作状态，对异常情况作出反应。

配电单元：负责直流电源的分配和管理。

三、直流屏工作流程交流输入：交流电源正常时，整流模块将交流电转换为直流电。

直流输出：稳定的直流电压通过配电单元供给到各个负载。

蓄电池充电：在交流电源正常时，蓄电池通过整流模块进行充电。

自动切换：当交流电源故障时，蓄电池作为备用电源自动投入使用。

监控与保护：监控模块实时监测工作状态，浮现异常时自动采取保护措施。

四、蓄电池管理充电管理：根据蓄电池的充电状态和电量，控制充电电流和电压，避免过充或者欠充。

放电管理：在交流电源故障时，控制蓄电池的放电电流和电压，确保稳定供电。

温度补偿：根据环境温度调整充电参数，保证蓄电池的使用寿命。

定期维护：对蓄电池进行定期充放电维护，延长使用寿命。

五、直流屏监控与保护电压监测：实时监测直流输出电压，确保稳定在设定范围内。

电流监测：监测负载电流，预防过载。

温度监测：监测关键部位的温度，防止过热。

故障诊断：对异常数据进行诊断，判断故障原因。

自动保护：在异常情况下自动切断负载或者切换到备用电源。

六、直流屏运行优化能效管理：合理调整整流模块的运行参数，降低能耗。

负载均衡：优化配电单元的负载分配，防止部份设备过载。

智能调度：根据负载需求动态调整电源输出。

数据记录与分析：采集运行数据并进行分析，持续改进优化措施。

冗余设计：关键部件采用冗余设计，提高系统可靠性。

七、未来发展趋势与展望随着技术的发展和电力系统的不断升级，直流屏将朝着更加智能化、高效化和可靠化的方向发展。

直流屏作用直流屏是指在数字电子设备中常见的液晶屏，其主要作用是显示数字图像和文字信息。

直流屏使用了液晶技术来显示图像，具有低功耗、高亮度、清晰度高等优点，因此在各种数字设备中得到了广泛的应用。

首先，直流屏作为数字设备的输出装置，可以将各种数字信息通过图像和文字的方式显示出来，使用户能够直观地了解设备的状态和相关信息。

例如，手机的直流屏可以显示来电号码、短信内容、应用程序界面等，让用户可以快速了解并做出相应的操作。

其次，直流屏还可以用于播放视频和音频，并提供触摸屏功能。

通过直流屏，用户可以观看高清晰度的视频、播放音乐、游戏等，提供了更好的娱乐体验。

同时，直流屏的触摸功能使得用户可以通过触摸屏幕来操作设备，大大提高了用户的交互体验。

例如，通过触摸屏幕可以拨打电话、发送短信、浏览网页、使用各种应用程序等。

此外，直流屏也可以用于显示传感器数据和控制设备。

在一些科学研究和工业控制领域，直流屏可以显示各种传感器采集到的数据，帮助研究人员和工程师进行数据分析和实验操作。

例如，气象传感器采集的气温、湿度等数据可以通过直流屏显示出来，方便人们了解气候变化。

另外，直流屏也可以被用作控制面板，在工业自动化设备、机器人等领域发挥重要作用。

最后，直流屏还可用于显示时钟、日历等实用工具。

通过直流屏，用户可以随时查看当前时间、日期等信息，提供了方便实用的功能。

总的来说，直流屏作为数字电子设备的重要组成部分，具有丰富的功能和应用领域。

它可以通过显示图像和文字来传递信息，播放视频和音频提供娱乐体验，提供触摸屏功能提高用户交互，显示传感器数据和控制设备辅助科学研究和工业控制，以及显示实用工具如时钟和日历等。

随着科技的进步和发展，直流屏的应用领域还将不断扩大，为人们提供更加便捷、丰富的数字化体验。

直流屏的作用直流屏是一种常见的电子元器件，也被称为直流滤波电容器，其主要作用是对直流信号进行滤波，使信号更加稳定和平滑。

直流屏广泛应用于电源系统和各种电子设备中。

首先，直流屏的主要作用是将电源输出的直流信号进行滤波，去除信号中的高频杂波和干扰。

在电源系统中，电源输出的直流信号通常存在一些高频噪声和纹波，这些噪声可能会对其他电子元件和设备造成干扰，甚至引起故障。

直流屏安装在电源输出端，通过其大容量的电容器特性，可以吸收和滤除这些噪声信号，使输出信号更加纯净和稳定。

其次，直流屏还能起到电源平滑作用。

在实际应用中，电源输出的直流信号往往也包含一定的纹波量，即信号的起伏变化。

直流屏通过其较大的电容容量，可以吸收和存储一定的电能，在负载波动时起到平滑信号的作用，使得负载接收到的电能更加平稳，有助于提高设备的稳定性和工作效果。

此外，直流屏还能起到电压维持作用。

在某些应用中，如果负载发生突然的瞬态电流变化，电源的输出电压可能会出现瞬时下降。

而直流屏利用其电容的特性，可以通过释放存储的电能，暂时提供额外的电流支持，从而在瞬态电流变化时维持电压的稳定性，确保负载设备的正常工作。

此外，直流屏还可以提供电流突变时的缓冲作用。

在某些负载应用中，负载的电流需求可能会突然的增加或减少。

直流屏通过其电容的特性，可以在电流增加时提供额外的电流供应，从而满足负载需求；当负载电流减少时，直流屏通过存储的电能可以继续提供电流，从而保持供电的稳定性。

总结来说，直流屏作为一种直流滤波电容器，其作用主要包括滤波去除高频杂波和纹波、平滑输出信号、维持电源电压稳定和提供电流突变的缓冲。

在各种电源系统和电子设备中，直流屏都起到了至关重要的作用，确保设备正常工作，并提高其稳定性和可靠性。

3.2 PSM-E10监控模块3.2.1 功能描述PSM-E10监控模块主要提供给合作厂家，适用于组成小容量配置的直流系统，可应用于110kV以下变电站和各类用户变和其他需要直流供电的场合。

配合HD系列电力用高频开关整流模块及其他艾默生公司采集模块，PSM-E10监控模块可完成智能化电池管理和直流系统监测及告警。

PSM-E10监控模块具备远程管理功能，可用于自动化要求高的无人职守电站。

PSM-E10监控模块采用通用设计，可监控艾默生公司生产220V和110V充电模块，组成220V和110V电压等级电力操作电源。

PSM-E10输入电压输入范围：90～300Vdc；110Vdc和220Vdc系统通用。

使用环境1．工作温度：-5℃～40 ℃2．储存温度：-40℃～85 ℃3．相对湿度：≤95%（40±2 ℃）系统监测的信号量PSM-E10监控系统监测的模拟量和开关量，由交直流电压采样板、电流检测霍尔传感器、绝缘监测仪JYM-I、电池巡检仪BM-1等采集设备采集计算，然后上送到监控模块显示或发出告警。

1．模拟量表3-16 系统监测的模拟量注：表3-16中描述的误差只是采集器采样误差，不包含信号变送器（如霍尔传感器）本身的转换误差。

上表提到的电压电流变送器需要提供参考的厂家和型号。

2．开关量表3-17 系统监测的开关量3．输出信号表3-18 系统输出信号保护与报警功能描述表3-19 系统功能3.2.2 接口及连线监控模块接口介绍大屏幕LCD液晶显示，配合前板按键，可完成设置、查阅、显示、事件记录等各项功能。

表3-20 PSM-E10监控模块后背板端子定义监控模块采集量说明监控模块是系统的数据处理中心，整个系统的数据量可分为模拟量和开关量两大类。

1．模拟量交流三相电压：由交流电压采集板A1M61S1采集。

直流母线（HM、KM）电压：由直流电压采样盒PFU31Z采集。

负载、电池电流：由霍尔传感器采集。

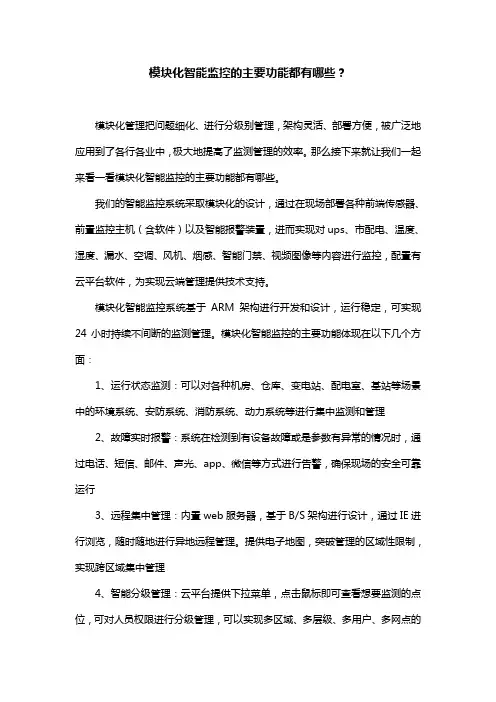

模块化智能监控的主要功能都有哪些？
模块化管理把问题细化、进行分级别管理，架构灵活、部署方便，被广泛地应用到了各行各业中，极大地提高了监测管理的效率。

那么接下来就让我们一起来看一看模块化智能监控的主要功能都有哪些。

我们的智能监控系统采取模块化的设计，通过在现场部署各种前端传感器、前置监控主机（含软件）以及智能报警装置，进而实现对ups、市配电、温度、湿度、漏水、空调、风机、烟感、智能门禁、视频图像等内容进行监控，配置有云平台软件，为实现云端管理提供技术支持。

模块化智能监控系统基于ARM架构进行开发和设计，运行稳定，可实现24小时持续不间断的监测管理。

模块化智能监控的主要功能体现在以下几个方面：
1、运行状态监测：可以对各种机房、仓库、变电站、配电室、基站等场景中的环境系统、安防系统、消防系统、动力系统等进行集中监测和管理
2、故障实时报警：系统在检测到有设备故障或是参数有异常的情况时，通过电话、短信、邮件、声光、app、微信等方式进行告警，确保现场的安全可靠运行
3、远程集中管理：内置web服务器，基于B/S架构进行设计，通过IE进行浏览，随时随地进行异地远程管理。

提供电子地图，突破管理的区域性限制，实现跨区域集中管理
4、智能分级管理：云平台提供下拉菜单，点击鼠标即可查看想要监测的点位，可对人员权限进行分级管理，可以实现多区域、多层级、多用户、多网点的
智能分级管理
5、移动管理模式：通过集中管理云平台、微信小程序、手机APP，可随时查看监控场所内各个监测对象的运行状态，完成移动化的管理模式模块化智能监控的主要功能包括了对各种监测场所进行运行状态监测、故障实时报警、远程集中管理、智能分级管理、管理模式移动化等，能够长期保持稳定无故障运行状态，让现场随时处于监管当中。

直流屏介绍一、概念：直流屏是直流电源操作系统的简称二、作用：1、为高压开关的合闸机构提供电源2、为控制机构、继电保护和自动装置提供直流电源三、特点：高可靠性1、采用开关电源的模块化设计，N+1热备份2、充电模块可以带电热插拔，平均维护时间大幅度减少3、动力母线和控制母线可以由充电模块单独直接提供，可以通过4、降压装置热备份硬件抵差自主均流技术，模块间输出电流最大5、可靠地防雷和电气绝缘措施，选配的绝缘监控装置能够实时监测系统绝缘，确保系统和人生安全四、工作原理：在正常情况下由充电单元对电池进行充电的同时并向经常性负载（继电保护装置、控制设备等）提供直流电源直流屏的原理框图五、组成：交流输入单元、充电单元、微机监控单元、电压调整单元、绝缘监测单元、直流馈电单元、蓄电池组、电池巡检单元1、 交流输入单元交流输入单元通常由两路380V╱50Hz的交流电源互投电路手动或自动选择一路向充电单元供电(另一路作备用电源)，交流输入单元配有防雷电路和三相输入状态监视电路，当缺相或失电时，监视电路启动，自动投切备用电源的同时发出声光报警，并将故障信号通过监控器送往后台和远方遥信装置。

2.充电单元的工作原理（1）充电单元分别由充电和控制高频开关电源模块组成，采用(N+1)冗余设计，〈所谓N+1冗余设计是指：若直流屏满足正常工作需直流输出电流为10A的高频开关模块3台，实际该直流屏配置4台(N+1)，用备份的方式充电模块向蓄电池组进行均充或浮充电〉，控制模块也采用(N+1)冗余设计、用备份的方式向经常性负荷(继电保护装置、控制设备)提供直流电源。

这样当其中任一台模块出现故障后，不会影响装置的正常工作，使装置运行的可靠性大大提高。

（2）高频开关电源模块的工作原理 高频开关电源模块将50Hz交流电源经整流滤波成为直流电源，逆变部份将直流逆变为高频交流(20KHz～300KHz)，通过变压器隔离，高频经整流和滤波后输出(直流)，其基本原理示意图（见图5-4-4（3）高频开关电源模块的外观（见图5-4-5）（4）高频开关电源模块的优点输入、输出的电压范围宽、均流度好、功率密度高、实现N+1备份冗余配置，可靠性高、体积小、重量轻、保护功能强(具有过、欠压告警，温度过高、限流和输出短路保护等)、直流输出指标好(稳压精度≤±0.5%、稳流精度≤±0.5%、纹波系数≤0.1%)、效率高(采用软开关技术)、功率因数高(可达0.99以上)，并可通过智能监控接口(RS232)实现对模块的“三遥”控制(遥测、遥控、遥信)，当监控单元出现故障退出运行时，高频开关模块仍可自主运行。

高压配电室直流屏的作用及原理1. 直流屏简介直流屏，这个名字听起来是不是有点科技感？其实，它在高压配电室里可是个重要角色哦。

想象一下，就像是一个神秘的守护者，默默地为整个电力系统提供稳定的直流电源。

直流屏不仅仅是个电源设备，更是一个高压配电室的“心脏”，负责各种设备的供电和保护。

1.1 直流屏的构成说到直流屏，它的构成其实并不复杂。

一般来说，直流屏主要由电池组、充电器、保护装置和监控系统组成。

电池组就像是个能量库，储存着电能；充电器则负责给电池“充电”，保持能量满格；而保护装置则是个安全卫士，确保在出现故障时能及时切断电源，防止事故发生。

监控系统则是个“千里眼”，实时监控直流屏的状态，确保一切正常。

1.2 直流屏的工作原理直流屏的工作原理其实挺简单的。

它通过将交流电转化为直流电，来为各种设备提供稳定的电源。

这样一来，不管外界环境如何变化，直流屏都能保持电压的稳定，避免了设备因为电压波动而出现故障。

就像是我们在生活中，喝水要喝干净的水，设备也只想要“干净”的电源嘛！2. 直流屏的作用直流屏的作用可大了去了，简直就是电力系统的小能手。

首先，它提供稳定的电源，这一点尤为重要。

没有稳定的电源，设备就像是无头苍蝇，根本没法正常运转。

其次，直流屏还能为系统提供备用电源，万一发生停电，它能确保一些重要设备继续运行，真是救急的小英雄呢！2.1 保护功能不仅如此，直流屏还有个强大的保护功能。

当系统出现故障时，它能及时切断电源，防止设备受到更大的损害。

就像是我们在路上开车，遇到危险时踩刹车一样，直流屏也是为了保护整个电力系统的安全。

它的存在，给人一种“有备无患”的安全感。

2.2 监控与维护另外，直流屏的监控功能也不可忽视。

它可以实时显示电池的电量和充电状态，让运维人员随时了解设备的健康状况。

定期维护和检查，才能让直流屏保持“年轻”的状态，不至于出现老化或故障。

说到底，养护设备就像养宠物一样，得用心照顾才能健康快乐。

直流屏作用及工作原理直流屏是一种特殊的显示屏幕，其主要作用是用于图形显示、文字显示和视频播放等应用场景。

其工作原理是利用直流电场的作用力来控制液晶分子的取向，从而实现显示功能。

直流屏可以分为两个主要部分：背光灯和液晶屏。

背光灯是直流屏的光源，一般采用LED背光灯。

LED背光灯具有高亮度、均匀性好、节能等特点。

背光灯的作用是提供光源，使得显示屏可以正常工作。

液晶屏是直流屏的核心部分，其内部结构由玻璃基板、上、下两层透明电极和液晶层组成。

液晶层是一种有机化合物，具有高度各向同性和高度有序的分子结构。

液晶分子可以根据外加电场而有序排列或者无序排列，从而改变光的透过性。

直流屏的工作原理就是通过控制电场来调整液晶分子的排列状态，进而改变屏幕上的显示效果。

当不加电场时，液晶分子是无序排列的，光无法通过液晶层，屏幕呈现不透明的状态。

当外加电压时，电场对液晶分子产生作用力，使得液晶分子逐渐有序排列。

根据液晶的类型不同，液晶分子排列的方式也不同。

常见的液晶有平行型液晶和垂直型液晶。

当液晶分子呈现平行排列状态时，光可以通过液晶层，屏幕呈现透明的状态。

当液晶分子呈现垂直排列状态时，光无法通过液晶层，屏幕呈现不透明的状态。

通过控制电场的大小和方向，可以调整液晶分子的排列状态，从而控制屏幕的透明度和显示效果。

直流屏的控制系统会根据输入的图像信号来计算所需电场，并在液晶层上施加相应的电压，实现对液晶分子排列的控制。

通常使用的控制系统是TFT(薄膜晶体管)技术，即薄膜晶体管屏幕，可以精确地控制每个像素点的亮度和颜色。

总的来说，直流屏通过控制电场来改变液晶分子的排列状态，从而实现图像的显示。

其优点是低功耗、观看角度大、反应速度快。

因此，直流屏广泛应用于电视、电脑显示器、手机、平板电脑等各种电子设备中，是现代科技中不可或缺的显示技术。

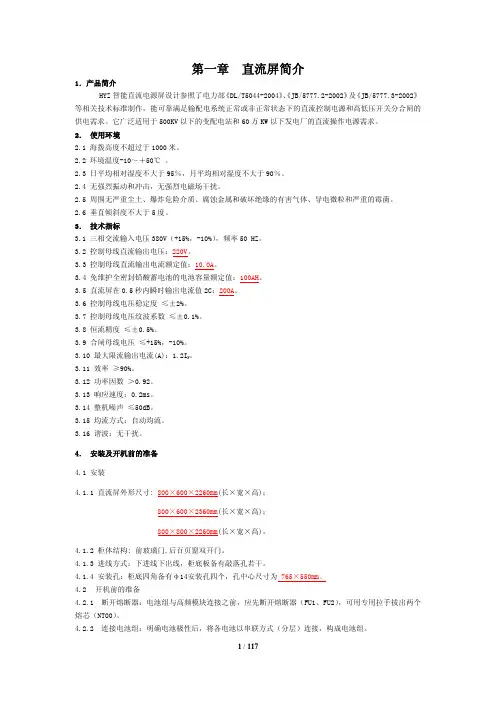

直流屏（GZDW)的简介1.直流屏含义及作用：直流屏是直流电源操作系统的简称。

通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。

简单地说，直流屏就是提供稳定直流电源的设备。

（在输入有380V电源时直接转化为220V，在输入（市电和备用电）都无输入时，直接转化为蓄电池供电——直流220V：实际上夜可以说是一种工业专用应急电源）。

发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。

直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。

主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。

监控主机部分高度集成化，功能选件模块化，有直流绝缘监察、电池检测、开关量、防雷装置、绝缘继电器，根据图纸要求进行选配，有效降低成本！主机各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。

直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。

通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。

直流屏的组成：充电柜-充电模块-监控模块-电池组-降压硅链直流屏主要特点（系统特点）：高可靠性：采用开关电源的模块化设计，N+1热备份。

充电模块可以带电热插拔，平均维护时间大幅度减少。

动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。

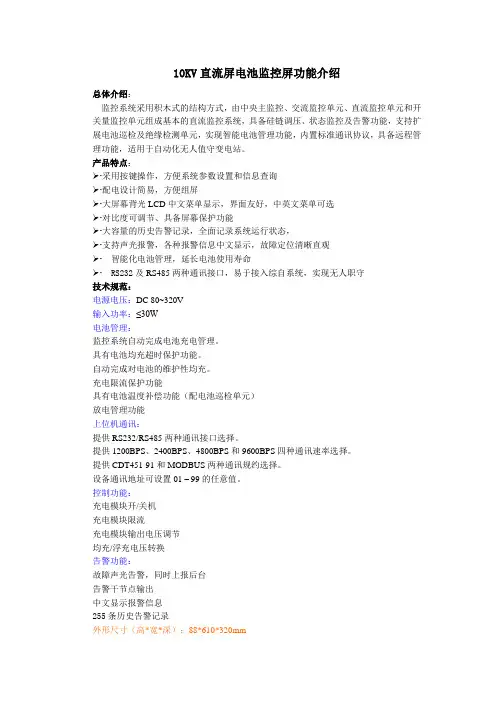

10KV直流屏电池监控屏功能介绍总体介绍：监控系统采用积木式的结构方式，由中央主监控、交流监控单元、直流监控单元和开关量监控单元组成基本的直流监控系统，具备硅链调压、状态监控及告警功能，支持扩展电池巡检及绝缘检测单元，实现智能电池管理功能，内置标准通讯协议，具备远程管理功能，适用于自动化无人值守变电站。

产品特点：∙采用按键操作，方便系统参数设置和信息查询∙配电设计简易，方便组屏∙大屏幕背光LCD中文菜单显示，界面友好，中英文菜单可选∙对比度可调节、具备屏幕保护功能∙大容量的历史告警记录，全面记录系统运行状态，∙支持声光报警，各种报警信息中文显示，故障定位清晰直观∙智能化电池管理，延长电池使用寿命∙ RS232及RS485两种通讯接口，易于接入综自系统，实现无人职守技术规范：电源电压：DC 80~320V输入功率：≤30W电池管理：监控系统自动完成电池充电管理。

具有电池均充超时保护功能。

自动完成对电池的维护性均充。

充电限流保护功能具有电池温度补偿功能（配电池巡检单元）放电管理功能上位机通讯：提供RS232/RS485两种通讯接口选择。

提供1200BPS、2400BPS、4800BPS和9600BPS四种通讯速率选择。

提供CDT451-91和MODBUS两种通讯规约选择。

设备通讯地址可设置01 – 99 的任意值。

控制功能：充电模块开/关机充电模块限流充电模块输出电压调节均充/浮充电压转换告警功能：故障声光告警，同时上报后台告警干节点输出中文显示报警信息255条历史告警记录外形尺寸（高*宽*深）：88*610*320mm整机重量：≤ 2kg工作环境温度：－5℃～+40℃。

直流屏为直流稳压电源操作系统的通称，为一种全新升级的智能化操纵、维护、管理、精确测量的新式直流电系统软件，现广泛用于供电系统中小型发电站、水电厂、各种配电站，以及其他应用直流电设备的用户。

那么产品都有什么作用呢?
第一，为操纵驱动力负载及其直流电安全事故照明负荷等提供应急电源，是当今电力工程控制系统、维护的基本；第二，用以电源开关分合闸及二次回路中的仪器设备、仪表盘、继电保护装置和常见故障照明灯具等场所；第三，为远程控制检验和操纵提供强劲作用，并具备遥控、遥调、遥测、遥信以及远程通信接口等功能。

直流屏的分类及用途
一、落地式直流屏
1 、采用开关电源的模块化设计，且采用N+1热备份；
2 、充电模块可充电热插拔，可使平均维护时间大幅减少；
3 、动力母线和控制母线可由充电模块单独直接供电，进而降压装置进行热备份；
4、硬件的低差自主均流技术，模块间输出电流的不平衡度优于5%；
5 、可靠防雷和电绝缘措施，选的绝缘监测装置能够实时监测系统的绝缘情况，进而确保系统和人身安全。

二、壁挂式直流屏
1、采用小型开关站、小型用户变电站及小型10KV变电站系统一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池设置箱组成；
2、具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善；
3、具有连接自动化系统的4个远程接口，提供RS232和RS485两种通信接口，提供RTU、CDT、MODBUS三种通信协议。

高压室内的直流屏主要的作用就是为高压开关的合闸机构提供电源，比如说电磁式（CD）的合闸机构就需要很大的直流电流，而弹簧储能式(CT)合闸机构就不需要很大的直流电流，只要电压能满足储能电机的正常工作就可以，另外还可以为高压开关柜顶部的直流小母线提供信号、控制、报警等回路的直流电源，以及一些继电保护和自动装置提供直流电源。

重要设备和关键用电设备都要求采用直流供电将交流电变压-整流，成为直流电，并储存在蓄电池组中，另外还有直流配电输出。

作为开关柜（一般用在高压开关柜）操作电源。

直流屏可以包含：交流配电+变压器+整流充电机+蓄电池组+直流配电+信号显示直流屏作为操作电源和信号显示报警，为较大较复杂的高低压（高压更常用）配电系统的自动或电动操作提供电能源，另可以与中央信号屏综合设计在一起。

好象没有严格的分类（具体请查国家或行业标准）。

我的印象：直流屏组成：交流电源、整流装置、充电（稳流+稳压）机、蓄电池组、直流配电系统。

直流屏分类：按整流装置的单/双，充电机的单双、充电机的稳流/稳压以及双功能自动/手动转换、蓄电池组的种类（多用免维护镍镉蓄电池）、蓄电池容量、蓄电池单组/双组、蓄电池放电倍率（分高、中、低倍率）、配电装置（按设计要求制作）。

上述“分类”是根据用户工程需要进行选择，功能的不同或配置不同，其造价出入很大。

6回答者：rbt183直流屏1.直流屏含义及作用：直流屏是直流电源操作系统的简称。

通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。

发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。

直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。

主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

监控系统是直流屏系统的控制管理核心部件；监控系统的主要任务是：对直流屏的交流输入、高频整流模块、蓄电池组、馈线状态、绝缘状况等进行检测、控制、并报警，并与综合自动化通讯，实现四遥功能，能够满足电厂自动化和电力系统无人值守变电站的要求。

1．PSM-E02监控单元功能●采用128×64点阵LCD液晶显示，轻触按键操作，友好人机界面，工作参数、故障状态一目了然；●测量功能：电池电压、控母电压、充电电流、放电电流、控母电流、单体电池电压；●控制功能：均浮充自动或手动控制、充电模块开关机控制；均充电压、浮充电压、电池充电限流连续可调；●报警功能：合母电压越限、控母电压越限、开关跳闸、母线接地、馈出支路接地、单体电池电压越限。

●自动管理功能：电池自动管理，如均浮充自动转换、定期均充、均充限时、温度补偿等；●支持一组电池巡检。

●支持母线绝缘故障报警，30支路接地巡检。

●带内部RS485通信接口，可与其它厂家智能化仪器通讯。

●接口功能：通过RS232接口实现与自动化连接(CDT和MODBUS通讯)。

2．监控单元基本组成监控系统基本配置由主监控组成。

选配单元有电池巡检单元、绝缘支路检测单元、开关量单元。

系统原理框图如下：主监控防类雷单元绝缘检测整流模块01整流模块08 •••供电(220VDC/110VDC)RS485ARS485B可选件电池巡检1合母电压： 243V 控母电压： 220V 电池浮冲： 0.2A 控母电流： 0.1A 3．监控单元基本原理以微处理器为核心，采集各路模拟信号、数字信号进行数据处理，并做出告警信息，远传到后台，同时自动对电池进行均浮充电管理。

监控单元原理框图4． 显示及操作说明4.1 显示及按键说明● 面板有两个指示灯，绿色指示灯表示CPU 是否正常工作，当该指示灯按照一定频率闪烁时，那么CPU 工作正常。

红色指示灯表示系统是否异常，当系统出现故障时，该指示灯亮。

● 面板的正下方有五个按钮，分别为增加键、减少键、向上键，向下键和设置键。

直流屏监控PSM-A20直流屏监控PSM-A20是天英电力电源监控的一系列产品，直流监控PSM-A20监控专门为配置要求不高但功能又全面的的直流屏系统专门定制，具有安装方便，性价比高的优势特点，可以满足35KV以下直流屏系统的所有电力电源监控的要求。

那么，这款直流屏监控PSM-A20有哪些功能特点呢？a、安装方便，使用简单，性价比高；b、同时具备RS485\RS232接口，支持多种通信规约，全面实现“四遥”功能；c、通过液晶显示屏，实现人机界面可视化操作，全中文菜单，操作简单方便，易于上手；d、根据系统不同要求，可通过RS485总线扩展电池巡检和绝缘检测单元；e、完善的告警处理及记录功能，可通过当前故障和历史故障查询系统故障记录；f、可与艾默生等各个厂家模块配套使用；g、智能型电池充电管理功能，响应时间快，限流值稳定，延长电池使用寿命；h、可根据用户要求，开关量输入可选择辅助触点或电压信号接入；i、完善的告警处理及记录功能，当系统异常时，监控自动产生声光告警，同时屏幕上的“故障”二字闪烁，故障输出节点动作；用户可通过当前故障和历史故障查询系统故障记录；j、可现场（或远端）设定系统运行参数，上下告警限，手动均浮充转换，模块开关机控制，设置过程中系统自动提示输入范围；k、监测各直流馈电输出的电压、电流，各馈电输出开关状态、熔断器状态、绝缘状态和防雷器状态，当发生异常情况时发出声光报警；l、过压、欠压、缺相、停电告警，全自动双路交流前换功能；m、可检测13路支路馈线开关状态或跳闸告警；N、可根据用户需求通过RS485接口扩展最多24路电池巡检（配1台电池巡检单元）；o、可根据用户需求通过RS485接口扩展支路绝缘监测单元，最多30路；p、可实现硅链自动调压控制功能（默认为五级硅链）直流屏监控系统在直流屏中的十大功能与作用电力电源监控技术的日益成熟，为直流屏系统的稳定运行以及监测直流屏系统中所有直流屏核心部件的故障起到十分重要的作用，那么电力电源监控直流屏监控系统在直流屏中的十大功能与作用1. 性能齐全的检测功能，系统包括主监控、交流检测单元、直流检测单元、开关量单元、电池巡检和绝缘检测单元，可以精确的监测系统各种运行参数，同时还可兼容通信模块和逆变模块；2. 严密的控制功能，包括对电池的智能化充放电管理（严格控制电池充电电压电流，延长电池使用寿命）、智能型交流双路自动切换、模块开关机和电压电流控制；3. 友好的人机界面，大屏幕液晶显示器（一个画面可显示20*15个汉字，也可显示电池组的充放电曲线），触摸屏点触式操作，全部汉字显示，操作简便，易于上手；4. 多途径告警功能，当系统出现异常时，立即产生声光告警、启动故障继电器并通过RS485和RS232传送到后台，同时主监控显示自动跳到故障信息显示画面，便于机房无人值守的科学化管理；直流屏监控系统5. 周全的设置功能，可灵活对系统进行配置（如母线分段与否、模块数量、电池组数、巡检仪和绝缘检测仪数量等）、设定各参数上下报警限、设定电流传感器变比、对故障输出节点进行配置；6. 放电计量功能，当用户要对电池组进行核定性放电时，只要在“放电计量”功能下启动放电计量，系统自动给出放电负载加载控制信号，同时调低模块输出电压（如198V），开始对电池放电，计量放电时间和放电容量，当电池电压达到用户设定的终止放电电压值时，系统又自动给出放电负载切除控制信号，恢复到正常工作状态，此时用户可根据记录下的放电容量对电池组进行评估；直流屏监控系统7. 当用户要详细的掌握电池充放电情况时，可查阅充放电曲线了解其每时每刻的电压电流值，从而进一步了解电池的使用性能；8. 采用电力部标准通信协议，同时提供RS232和RS485串行通信接口，方便与电力自动化系统对接，实现对电源系统“四遥”功能，从而达到无人值守的自动化管理的目的；9. 另外考虑到客户的具体情况，本监控系统可灵活的与任意厂家的充电模块联机（包括模拟量调节的模块和数字量调节的模块），同时软件采用开放时设计，可根据客户要求量身定做最完美的监控系统。

高压柜使用直流屏的原因及需要注意的事项直流屏由交流配电单元组成.充电模块单元.降压硅链单元.直流馈电单元.配电监控单位.监控模块单元和绝缘监控单元。

主要用于中小型电厂.水电站.电力系统中的各种变电站，以及其他使用直流设备的用户(如石化).矿山.铁路等。

)，适用于开关分合闸和二次回路中的仪表.仪表.继电保护和故障照明。

如果通过变电站或变压器将高压电源从高压电源转换为日常使用的低压电源，由于其高风险，高压电源通常是电动操作的。

但是，如果变电站通电前没有低压电源，操作复杂，从高压线路中更换独立的低压电源存在很大的隐患。

因此，我们必须采取一种方法，为高压配电设备提供操作电源，因此DC屏幕应运而生。

直流面板的电池容量也根据直流面板的数量和功率而有所不同。

日常生活中常用的直流屏规格可分为24个Ah.40ah.65ah.100Ah等待。

对于高压柜中使用的直流屏，如变电站或开关站，规格可能需要2000ah 根据高压柜的数量和负荷，甚至更高。

由于高压电源的高风险，高压柜通常与直流屏一起使用。

DC屏幕制造商提醒您在高压柜中使用DC面板时要注意的几点。

1.不要碰撞柜发生碰撞。

在上下车和运输过程中要特别注意，避免骨架变形薄板的凹面冲击，以及表面涂层对外观的影响。

2.基础槽钢的安装要求为并排柜(每米允许误差)≯1mm)打基础时要按规定来，槽钢铺设不能有倾斜。

3.手推车柜底座的高度应考虑手推车进入的便利性，不得在地板上形成台阶。

特别注意操作面平整无凹槽，便于断路器手推车移动。

4.在运输和安装过程中，真空灭弧室应得到很好的保护，特别是在安装柜顶主母线时，真空开关顶部应覆盖硬板，防止工具和螺钉脱落，损坏灭弧室。
