dc-dc变换器原理
DC-DC变换器是一种电力电子设备，它可以将直流电压转换为不同电压等级的直流电压输出。
其工作原理基于电感和电容的储能特性。
当输入电压施加在变换器的输入端口上时，输入电流开始流过电感。
由于电感的特性，电流变化率有限，电感中的电能会增加。
然后，输入电压被关闭，使电感的磁场崩溃，导致电感中的电流减小。
由于电感的自感特性，电压会增加，从而产生一个与输入电压不同的输出电压。
在DC-DC变换器中，电容被用于平滑输出电压。
当电感储能结束时，电容开始释放其储存的能量，以供应输出负载。
通过控制开关频率和占空比，可以实现对输出电压的调节。
DC-DC变换器还运用了反馈控制系统，通过监测输出电压与期望电压之间的差异来调整开关频率和占空比，从而实现对输出电压的稳定控制。
多种DC-DC变换器拓扑结构和控制策略被用于不同应用场景中，以满足不同的功率转换需求和效率要求。
总之，DC-DC变换器利用电感和电容的储能特性，通过控制开关操作，实现对直流电压的转换和稳定调节。
这使得它在许多电子设备中得到广泛应用，如电源适配器、电动汽车、太阳能系统等。

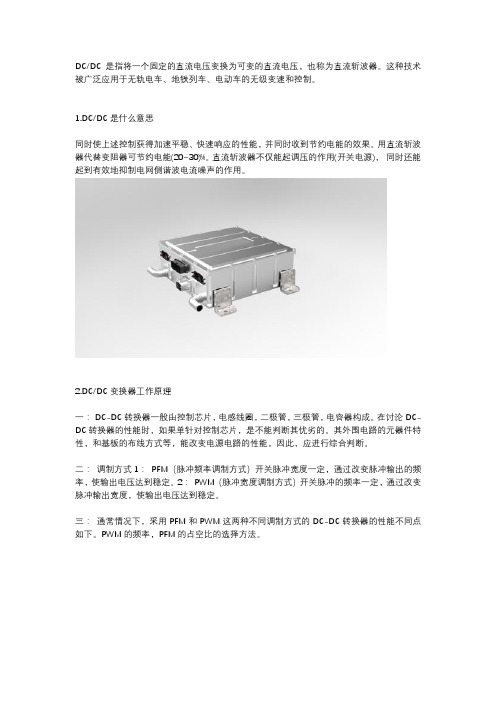

DC/DC是指将一个固定的直流电压变换为可变的直流电压，也称为直流斩波器。
这种技术被广泛应用于无轨电车、地铁列车、电动车的无级变速和控制。
1.DC/DC是什么意思同时使上述控制获得加速平稳、快速响应的性能，并同时收到节约电能的效果。
用直流斩波器代替变阻器可节约电能(20~30)%。
直流斩波器不仅能起调压的作用(开关电源)，同时还能起到有效地抑制电网侧谐波电流噪声的作用。
2.DC/DC变换器工作原理一：DC-DC转换器一般由控制芯片，电感线圈，二极管，三极管，电容器构成。
在讨论DC-DC转换器的性能时，如果单针对控制芯片，是不能判断其优劣的。
其外围电路的元器件特性，和基板的布线方式等，能改变电源电路的性能，因此，应进行综合判断。
二：调制方式1：PFM（脉冲频率调制方式）开关脉冲宽度一定，通过改变脉冲输出的频率，使输出电压达到稳定。
2：PWM（脉冲宽度调制方式）开关脉冲的频率一定，通过改变脉冲输出宽度，使输出电压达到稳定。
三：通常情况下，采用PFM和PWM这两种不同调制方式的DC-DC转换器的性能不同点如下。
PWM的频率，PFM的占空比的选择方法。
3.DC/DC变换器的作用DC/DC转换器可以通过可控开关（MOSFET等）进行高频开关的动作，将输入的电能储存在电容（感）里，当开关断开时，电能再释放给负载，提供能量。
DC表示的是直流电源，诸如干电池或车载电池之类。
家庭用的220V电源是交流电源（AC）。
若通过一个转换器能将一个直流电压（3.0V）转换成其他的直流电压（1.5V或5.0V），我们称这个转换器为DC-DC转换器，或称之为开关电源或开关调整器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC 转换器。
电荷泵为容性储能DC/DC产品，可以进行升压，也可以作为降压使用，还可以进行反压输出。
电荷泵消除了电感器和变压器所带有的磁场和电磁干扰。
直流-直流变换器（DC/DC）变换器广泛应用于远程及数据通讯、计算机、办公自动化设备、工业仪器仪表、军事、航天等领域，涉及到国民经济的各行各业。
DC／DC变换器的典型电路结构最基本的斩波电路如图1所示，斩波器负载为R。
当开关S合上时，UOUT=UR=UIN，并持t1时间。
当开关切断时UOUT＝UR＝0，并持续莎2时间，T＝t1＋t2为斩波器的工作周期，斩波器的输出波形如图1（b）所示。
定义斩波器的占空比D＝t1／T，t1，为斩波器导通时间，T为通断周期。
通常斩波器的工作方式有两种：一是脉宽调制工作方式，即维持t1不变，改变T；二是脉频调制工作方式，即维持T不变，改变t1。
当占空比D从0变到1时，输出电压的平均值从零变到UIN，其等效电阻也随着D而变化。
图1 降压斩波电路原理在高频稳压开关电源的设计中，普遍采用的是脉宽调制方式。
因为频率调制方式容易产生谐波干扰，而且其滤波器设计也比较困难。
（1）降压式（Buck）DC／DC变换器如图1所示的直流变换器在使用时的输出纹波较大，为降低输出纹波，可在输出端接入电感L、电容C，如图2所示。
图中的VD1为续流二极管。
降压（Buck）式变换器的输出电压平均值UOUT总是小于输入电压UIN。
电路中通过电感的电流（iL）是否连续，取决于开关频率、滤波电感L和电容C的数值。
图2 降压式（Buck）变换器当电路工作频率较高时，若电感和电容量足够大并为理想元件，则电路进入稳态后，可以认为输出电压为常数。
当晶体管VT1导通时，电感中的电流呈线性上升，因而有式中，ton为晶体管导通时间；iOUT（max）为输出电流的最大值；iOUT（min）为输出电流的最小值；Δion为晶体管导通时间内的输出电流变量。
当晶体管截止时，电感中的电流不能突变，电感上的感应电动势使二极管导通，这时式中，toff为晶体管截止时间；Δioff为晶体管截止时间内的输出电流变量。
在稳态时式中，Δi为输出电流变量。
因为电感滤波保持了直流分量，消除了谐波分量，故输出电流平均值为式中，R为负载电阻。
（2）升压式（Boost）DC／DC变换器图3为升压式DC／DC变换器，它由功率晶体管VT1、储能电感L、二极管VD1及滤波电容C组成。
dc-dc变换原理
DC-DC变换器是一种电子设备，用于将直流（DC）电压转换为另一种直流电压。
这种转换器在许多电子设备中都有广泛的应用，例如在电源适配器、电动汽车、太阳能系统和通信设备中都可以看到它们的身影。
DC-DC变换器的工作原理基于电感和电容的原理，通过精确控制开关管的导通和截止来实现输入电压到输出电压的变换。
DC-DC变换器的基本工作原理是利用电感和电容储存和释放能量，从而实现电压的升降。
当输入电压施加到变换器上时，开关管周期性地开关，这导致电感和电容中的能量储存和释放。
通过调整开关管的占空比和频率，可以实现对输出电压的精确控制。
在一个典型的升压型DC-DC变换器中，当开关管导通时，电流会通过电感和负载，从而储存能量。
当开关管截止时，电感中的储能会释放，从而提供给负载。
通过控制开关管的导通和截止时间，可以实现输出电压的精确控制。
相比于线性稳压器，DC-DC变换器具有更高的效率和更小的体积。
这使得它们在需要高效能转换和对电源体积要求严格的场合中
得到广泛应用。
总之，DC-DC变换器是一种非常重要的电子设备，它通过精确控制电感和电容的能量储存和释放，实现了输入电压到输出电压的精确变换。
在现代电子设备中，它们的应用已经变得非常普遍，为我们的生活带来了诸多便利。
DC-DC升压(BOOST)电路原理BOOST升压电路中：电感的作用：是将电能和磁场能相互转换的能量转换器件，当MOS开关管闭合后，电感将电能转换为磁场能储存起来，当MOS断开后电感将储存的磁场能转换为电场能，且这个能量在和输入电源电压叠加后通过二极管和电容的滤波后得到平滑的直流电压提供给负载，由于这个电压是输入电源电压和电感的磁砀能转换为电能的叠加后形成的，所以输出电压高于输入电压，既升压过程的完成；肖特基二极管主要起隔离作用，即在MOS开关管闭合时，肖特基二极管的正极电压比负极电压低，此时二极管反偏截止，使此电感的储能过程不影响输出端电容对负载的正常供电；因在MOS管断开时，两种叠加后的能量通过二极向负载供电，此时二极管正向导通，要求其正向压降越小越好，尽量使更多的能量供给到负载端！！在图2所示的实际电路中，带集成功率MOSFET的IC代替了机械开关，MOSFET的开、关由脉宽调制(PWM)电路控制。
输出电压始终由PWM占空比决定，占空比为50%时，输出电压为输入电压的两倍。
将电压提高一倍会使输入电流大小达到输出电流的两倍，对实际的有损耗电路，输入电流还要稍高。
电感值如何影响电感型升压转换器的性能？因为电感值影响输入和输出纹波电压和电流，所以电感的选择是感性电压转换器设计的关键。
等效串联电阻值低的电感，其功率转换效率最佳。
要对电感饱和电流额定值进行选择，使其大于电路的稳态电感电流峰值。
电感型升压转换器IC电路输出二极管选择的原则是什么？升压转换器要选快速肖特基整流二极管。
与普通二极管相比，肖特基二极管正向压降小，使其功耗低并且效率高。
肖特基二极管平均电流额定值应大于电路最大输出电压.怎样选择电感型升压转换器IC电路的输入电容？升压调节器的输入为三角形电压波形，因此要求输入电容必须减小输入纹波和噪声。
纹波的幅度与输入电容值的大小成反比，也就是说，电容容量越大，纹波越小。
如果转换器负载变化很小，并且输出电流小，使用小容量输入电容也很安全。
影响开关模式、DC-DC转换器效率的主要原因（转）2010-04-07 16:55影响开关模式、DC-DC转换器效率的主要因，本文详细介绍了开关电源(SMPS)中各个元器件损耗的计算和预测技术，并讨论了提高开关调节器效率的相关技术和特点。
概述效率是任何开关电源(SMPS)的重要指标，特别是便携式产品，延长电池使用寿命是一项关键的设计目标。
对于空间受限的设计或者是无法投入成本解决功率耗散问题的产品，高效率也是改善系统热管理的必要因素。
SMPS设计中，为获得最高转换效率，工程师必须了解转换电路中产生损耗的机制，以寻求降低损耗的途径。
另外，工程师还要熟悉SMPS IC的各种特点，以选择最合适的芯片来达到高效指标。
本文介绍了影响开关电源效率的基本因素，可以以此作为新设计的准则。
我们将从一般性介绍开始，然后针对特定的开关元件的损耗进行讨论。
效率估计能量转换系统必定存在能耗，虽然实际应用中无法获得100%的转换效率，但是，一个高质量的电源效率可以达到非常高的水平，效率接近95%。
绝大多数电源IC的工作效率可以在特定的工作条件下测得，数据资料中给出了这些参数。
Maxim的数据资料给出了实际测试得到的数据，其他厂商也会给出实际测量的结果，但我们只能对我们自己的数据担保。
图1给出了一个SMPS降压转换器的电路实例，转换效率可以达到97%，即使在轻载时也能保持较高效率。
采用什么秘诀才能达到如此高的效率？我们最好从了解SMPS损耗的公共问题开始，开关电源的损耗大部分来自开关器件(MOSFET和二极管)，另外小部分损耗来自电感和电容。
但是，如果使用非常廉价的电感和电容(具有较高电阻)，将会导致损耗明显增大。
选择IC时，需要考虑控制器的架构和内部元件，以期获得高效指标。
例如，图1采用了多种方法来降低损耗，其中包括：同步整流，芯片内部集成低导通电阻的MOSFET，低静态电流和跳脉冲控制模式。
我们将在本文展开讨论这些措施带来的好处。
dc dc电源原理图
根据您的要求，为避免文中有标题相同的文字，以下是一份简化的DC DC电源原理图解释：
电源原理图如下：
[图1]
该电源原理图展示了一个基本的DC DC电源电路。
在这个电路中，输入电源通过开关电源转换器（Switching Converter）被转换为所需的输出电压。
该电路由以下主要部分组成：
1. 输入电源（Vin）：输入电源是电路的供电来源。
它可以是直流电源或其他类型的电源。
输入电源的电压通常会经过滤波电路进行滤波以去除电源中的噪声和杂波。
2. 整流电路（Rectifier Circuit）：整流电路将输入电源转换为脉冲电流。
它通常由一组二极管组成，可以将输入电源的交流部分转换为直流电压。
3. 滤波电路（Filter Circuit）：滤波电路通过使用电容器和电感器来进行滤波，以去除电源中的纹波和噪声。
滤波电路的作用是确保输出电压平稳且不受干扰。
4. 开关电源转换器（Switching Converter）：开关电源转换器是DC DC电源的核心部分。
它通过周期性调整开关管的通断
状态来将输入电压转换为所需的输出电压。
开关电源转换器通常由开关管、电感器和电容器组成。
5. 输出电压（Vout）：输出电压是经过开关电源转换器变换后得到的电压。
输出电压的大小和稳定性是根据设计要求和控制开关电源转换器的参数来确定的。
请注意，由于没有具体的标题，上述描述涵盖了整个DC DC 电源原理图的主要内容，以便更好地理解电路的工作原理。
充电宝工作原理
充电宝工作原理的基本原理是将电能通过电池储存，然后通过DC/DC（直流/直流）转换电路将储存的直流电能转换为手机
等设备所需的电压和电流。
具体的工作原理如下：
1. 输入电源：充电宝的输入端接受外部电源供电，通常是通过电源适配器或USB接口连接到交流电源或其他电源设备。
2. 充电电路：输入电源通过充电电路给电池充电，充电电路通常会对电池进行过电流、过压、过热等保护措施，以保证充电的安全性。
3. 电池储存电能：充电电路将输入电源转换为适合电池充电的直流电，然后将电能储存在充电宝的电池中。
4. 输出电路：当用户需要给手机或其他设备充电时，充电宝的输出电路会将储存的电能转换为适合设备充电的电压和电流。
5. DC/DC转换电路：输出电路通常包含一个DC/DC转换电路，用于将电能从电池中储存的直流电转换为设备需要的直流电。
DC/DC转换电路通常会根据设备的充电需求，控制电压输出
稳定在合适的范围，并匹配设备的电流需求。
6. 充电保护：充电宝通常还会具备过充保护、过放保护、短路保护等保护机制，以确保充电过程中的安全性。
当电池电量过高、过低或出现短路时，充电宝会自动断开充电电路，以避免损坏设备或电池。
通过以上工作原理，充电宝能够将储存的电能转换为设备所需的电能，实现对设备的充电功能。
逆变器DC／DC逆变器变换由48V铅酸蓄电池输出通过Boost电路升压至360V，采用UC3825PWM控制芯片，其产牛PWM频率高，且造价低。
DC／AC逆变器主电路由H桥式ICBT构成，还包括熔断器、抗干扰的滤波器、保护二极管等。
逆变器控制电路由控制环节和保护环节两部分构成智能管理核心作为控制环节对主电路的输入电压、输出电压、输出频率和输出波形进行校正控制。
保护环节分为硬件保护部分和软件保护部分，完成对系统的短路、过载、失压、过压、缺相等的保护。
逆变器逆变后的单项交流电通过电压、电流传感器，把状态返回智能管理中心，以便对波形实行校正。
逆变器的电路构成。
逆变器原理？悬赏分：30 - 解决时间：2007-9-9 13:36希望百度友们回答得易懂些，我只学过初中物理。
近来看到有卖车载点烟器用逆变器的，可将24V转为220V，有以下问题：1.其原理是什么？家用变压器是将大电流通过线圈转为小电流，这好理解，比如，我们把一个哗哗流水的水龙头堵上一半，水流就小了，那反过来，一个开到最大值的水龙头，又怎么能再开大呢？2.一个车上的电瓶应该不算很大，这时用逆变器产生的220V，能和家里的插座一样使用吗？若充个手机电池可以，那我接个微波炉，或家用空调行不行？3.我有辆电动车，是四块电瓶组成的电池即总电压48V，我想接一个车载的逆变器，可以吗？如果可以，怎么把适用24V的逆变器改为适用48V的？不要改我的电动车。
提问者：henanlouhe - 助理二级最佳答案逆变器，必须是一种逆变装置组成的东西才能那么叫，他和变压器有直接区别，也就是说，他可以实现直流输入，然后输出交流，工作原理和开关电源一样，但震荡频率在一定范围内，比如如果这个频率为50HZ，输出则为交流50HZ。
逆变器是可以改变其频率的设备。
变压器一般是指特定频率段的设备，比如工频变压器，就是我们一般见到的那些变压器，他们输入和输出都必须在一定范围内，比如40-60HZ范围内才可以工作。
1.试说明DCDC变换电路中占空比的含义驱动信号中导通时间与开关周期的比值。
2.简述图6-2降压斩电路的工作原理。
当开关导通时，输入电压Ud经电感L向负载传递能量，此时加在电感上的电压为Ud-Uo，电感上的电流线性增加，电感储能增加。
当开关断开时，由于电感的电流不能突变，故L 通过二极管续流，此时，加在L上的电压为-Uo，所以电感的电流线性下降，L上的储能减少。
依据开关导通期间电流的增加量和断开期间电流的减少量相等的原则，我们可以算出U0=σUd。
3.BUCK变换器中电感电流的脉动和输出电压的脉动与哪些因素有关系，试从物理上给以解释。
电感电流的脉动与电感的大小、输入、输出电压以及开关频率有关。
以开关导通期间电感上的电压电流关系公式，即可得出上面的结论。
输出电压的脉动与电感量、输出电容量、开关频率以及输出电压有关。
电感量L电容量C越大，其滤波效果越好，而开关频率fs越高，滤波电感的交流阻抗ωL 就很大，对直流电压的阻抗基本为0,同时滤波电容的交流阻抗1/ωL很小。
4.在降压斩波电路中，反电势负载对输出电压波形有何影响?5.若降压斩波电路用于直流电机调速，电动机需工作于正反转状态，此时图6-2所示降压斩波电路该如何改进?6.若某降压斩波电路中，已知Ud=200V,R=10Ω,L值极大E M=30V。
采用脉宽调方式，当T=50Μs,t on=20μ时，计算输出电压平均值Uo和输出电流平均值Io7.简述升压斩波电路的工作原理8.分别简述升降压斩波电路和斩波电路的原理并比较其异同点。
9.试说明DCDC变换器中负载电流连续和断续的机理，电流断续对电机负载外特性的影响及如何处理电流断续问题。
10.简述图，6-14三相三重DCDC变换器的工作原理。
11.多相多重DCDC变换器有何优点?12.多相多重DCDC变换电路中多重和多相指的是什么意思?13.单端正激DCDC变换电路的工作原理和优缺点14.推挽DCDC变换器工作原理及其优缺点15.单端反激DCDC变换电路的工作原理及其优缺点。
DC/DC电源指直流转换为直流的电源，从这个定义上看，LDO(低压差线性稳压器)芯片也应该属于DC/DC电源，但一般只将直流变换到直流，且这种转换是通过开关方式实现的电源称为DC/DC电源。
一、工作原理要理解DC/DC的工作原理，首先得了解一个定律和开关电源的三种基本拓扑(不要以为开关电源的基本拓扑很难，你继续往下看)。
1、电感电压伏秒平衡定律一个功率变换器，当输入、负载和控制均为固定值时的工作状态，在开关电源中，被称为稳态。
稳态下，功率变换器中的电感满足电感电压伏秒平衡定律：对于已工作在稳态的DC/DC功率变换器，有源开关导通时加在滤波电感上的正向伏秒一定等于有源开关截止时加在该电感上的反向伏秒。
是不是觉得有点难理解，接着往下看其公式推导过程。
伏秒平衡方程推算过程：电感的基本方程为：V(t)=L*dI(t)/dt,即电感两端的电压等于电感感值乘以通过电感的电流随时间的变化率。
根据上述方程，可得dI(t)=1/L∫V(t)dt,对于稳态的一个功率变换器，其应保证在一个周期内电感中的能量充放相等，反映在V-t图中即表示在一个周期内其面积之和为0，所以得出电感电压伏秒平衡定律。
此处可参考：DC/DC电源详解第8页(如果此处还无法理解，可先阅读下面开关电源三种基本拓扑的工作原理)。
扩展资料：1、当一个电感突然加上一个电压时，其中的电流逐渐增加，并且电感量越大，其电流增加越慢；2、当一个电感上的电流突然中断，会在电感两端产生一个瞬间高压，并且电感量越大该电压越高；3、电容的基本方程为：I(t)=dV(t)/(C*dt)，当一电流流经电容时，电容两端电压逐渐增加，并且电容量越大电压增加越慢；2、开关电源三种基本拓扑2.1、BUCK降压型图1 BUCK型基本拓扑简化工作原理图图2 电感V-t特性图BUCK降压型基本拓扑原理如图1所示，其电感L1的V-t特性图如图2。
当PWM驱动MOS管Q1导通时，忽略MOS管的导通压降，此时电感两端电压保持不变为Vin -Vo，根据电感的基本方程：V(t)=L dI(t)/dt,电感电流将呈线性上升，此时电感正向伏秒为：V Ton =(Vin-Vo)*Ton。
交流电变直流原理如何将交流电变成直流电将交流电变成直流电的过程叫做“交流电的整流”。
整流可分为半波整流、全波整流、桥式整流等几种形式。
通常的整流装置都是利用电子管和晶体二极管的单向导电的性能来整流的。
例如，用锗、硅等半导体材料做成的整流器，已在许多方面得到广泛应用。
为了适应较高电压的整流，可将许多单个整流器串联在一起封在一块绝缘材料中，称之为“硅堆”。
整流器可将交流负半周的波形除去，使交流变成脉动直流。
因此通过整流后的输出波形，只含有正弦波的正半周波形。
一个理想的整流器可视为一个开关，正半周的交流输入时，就有电压输出，如同开关接通一样；反之，如果负半周交流输入，则无电压输出，也就相当于开关切断一样。
所以当正半周的交流输入，此开关的有效电阻为零；而在负半周的交流输入时，有效电阻为无穷大。
实际上的整流器，不可能这样理想，但相差不远。
电子管整流器未导电时，其电阻极大，此时的电阻称为逆向电阻；整流器导电时，其电阻很小，此时的电阻为顺向（正向）电阻。
无论任何情况，所有的整流器都只允许一个方向导电。
此种特性称为单向传导或单向特性，二极管（包括晶体管）就具有此种单向特性。
任何含有射极或阴极及集极或阳极的电子另件，都称为二极体（包括电子二极管和晶体二极管）。
因为二极体中的电子只能向一个方向流。
故所有二极体都有整流特性。
篇二:《220v交流电转5v12v直流电》220V交流电转±5V、±12V直流电源设计报告一、设计目的制造出以220V市电为输入，输出为±5V、±12V幅值稳定的直流电源。
二、设计思路直流电源的输入为220V的电网电压，所需直流电压的数值和电网电压的有效值相差较大，因而需要通过电源变压器降压。
再通过整流电路将正弦波电压转换为单一方向的脉动电压。
为了减小电压的脉动，需通过低通滤波电路滤波，使输出电压平滑。
理想情况下是可以将交流分量全部滤掉，但是因为受负载影响，加之滤波电路并不能达到理想效果。
实验四十九 DC/DC 单端正激式变换电路设计实验（信号与系统—电力电子学—检测技术综合实验）一、 实验原理1. 单端正激变换器单端正激变换电路是隔离式DC/DC 变换电路中的一种，采用一个单管实现DC/DC 变换，例如图49-1所示的电路。
它在开关管Q 导通时电源的能量经隔离变压器T 、整流二极管和滤波电感直接送至负载，故称为正激；由于其变压器磁通只在单方向上变化而被称为单端。
这样的电路被称为单端正激式变换电路。
V O图49-1采用辅助绕组复位的单管正激变换器正激变换器由于具有电路结构简单、成本较低、输出电流大、工作可靠性高等优点而广泛应用于中小功率变换场合，更成为低压大电流功率变换器的首选拓扑结构。
正激变换器中，由于变压器的磁芯是单方向磁化的，每个周期都需要采用相应的措施，使磁芯回到磁化曲线的起点，否则磁芯磁会很快饱和而导致开关器件损坏，因此需要采用专门的复位电路，使变压器的磁芯磁复位。
当输入电压及占空比固定的时候，输出电压与负载电流无关。
因此DC/DC 单端正激变换电路具有低输出阻抗的特点。
在同等功率条件下，单端正激变换电路的集电极峰值电流很小，所以该变换器适合应用在低压，大电流，功率较大的场合。
2. 不同复位方式的正激变换器[2]通常采用的磁复位方法主要有以下几种： (1) 辅助绕组复位正激变换器采用辅助绕组复位的正激变换器见图49-1。
其中隔离变压器有三个绕组：一次绕组N 、二次绕组N 和去磁绕组N 。
在T 时间内，Q 导通，D 导通，D 、D 123ON 213截止，电源向负载传递能量，此时，磁通增量为I 1ON I 1(V /N )T (V /N )DT S ΔΦ=⋅=⋅，输出电压为V O =V N /N 。
I 21时间内，Q 阻断，D 截止，D 导通续流，D 在T OFF 213导通向电源回馈能量。
如果在整个T I S V (1D)T /N 3′ΔΦ=−时间内，D ，输出电压为V OFF 3都导通，磁通减少量最大为O =0,此时开关管Q 两端的反压为V (1+N I 1/N )。
DCDC和LDO的基本原理与测试DC-DC和LDO（Linear Voltage Regulator）是两种常见的电源管理器件，用于将输入电压转换为稳定的输出电压，满足各种电子设备的供电需求。
下面将介绍它们的基本原理和测试方法。
一、DC-DC的基本原理：DC-DC电路是一种电子电路，用于将直流电源的电压转换为需要的输出电压。
其基本原理是利用电感和电容储能的特性，通过开关管控制输入电压的开关行为，形成周期性的开关信号。
开关管的开关频率很高，通常在几十kHz到几MHz之间。
通过调整开关管的导通时间和断开时间，可以调节输出电压的大小。
DC-DC电路由输入端、输出端、开关器件、电感元件、电容元件等组成。
开关器件通常使用MOSFET、BJT、IGBT等器件，电感元件用于储存能量和平滑电流，电容元件用于滤波和储存能量。
DC-DC电路的测试方法：1.输入输出电压测试：使用万用表或示波器测量输入输出电压的大小和波形，确保输出电压稳定在设定值附近。
2.效率测试：使用电源负载仪测量输入输出功率，计算DC-DC的转换效率。
计算方式为：效率=输出功率/输入功率*100%。
3.稳压性能测试：输入电压发生变化时，测量输出电压的稳定性。
比如在输入电压从最小值变化到最大值的过程中，测量输出电压的偏差和响应时间。
4.转换速度测试：测量DC-DC的开启和关闭时间，检查其对快速变化的输入信号的响应能力。
5.峰值电流测试：通过测量输入电流的峰值，判断DC-DC的输电能力。
二、LDO的基本原理：LDO是一种线性稳压器，通过将输入电压调节为稳定的输出电压来完成电压转换。
LDO的基本原理是通过一个功率晶体管，使得输入电压与输出电压之间的电压差保持不变。
LDO的控制电路通过控制功率晶体管的导通和截止来调整输出电压，当电压差增大时，控制电路减小功率晶体管导通电流，反之增大。
LDO电路由输入端、输出端、功率晶体管、反馈电路等组成。
其中反馈电路是实现电压稳定性的核心部分，通常使用电阻和电平装置形成负反馈控制回路。
