重型结构整体提升技术规范

主要由8榀管桁架组成，管桁架两端支座为抗震球铰支座，支座安装标高为+23.29m。

管最重的管桁架单重达45.4吨。

如采用大型起重机械进行单榀桁架吊装方案，起重机械设备需在顶板上进行吊装作业，顶板承载能力无法满足要求，则需要投入大量的地下室顶板加固费用。

如采用搭设满堂则施工周期长、成本高和安全风险“地面原位拼装、整体提升”的施工工艺。

将屋面钢结构在安装位置正下方的地下室顶板上拼装成整体后，利用“液压同步提升技术”，将其提升到位。

提升过程中结构受力采用有限元软件MIDAS/Gen全过程仿真计算，同步提升通过计算机控制实现，有效保障施工安全，并将大大降低施工难度。

1提升方案设计1.1提升吊点布置屋面钢结构在其投影面正下方的地下室顶板上拼装为整体，根据其结构左右对称的特点并通过软件分析优化，最终确定在两侧面各布置五个吊点（见图2）。

在钢柱湖北武穴人，工程师，研究方向为图1进站大厅立面25.650#1展厅20.900（结）24.2505100025.650#2展厅20.900（结）-0.800-0.200进站大厅-0.200-0.80090009000900084002520084009000900090001-151-161-171-181-191-201-212-12-22-3杆设置提升平台，布置上吊点（见图3）。

在与上吊点对应的管桁架下弦杆件上安装提升下吊点（见图4），上、下吊点间通过专用底锚和专用钢绞线连接。

1.2提升平台设计同步提升方案提升前，检查提升单元和所有临时措施是否满足施工方案和图纸设计要求。

确认无误后以计算机仿真计算的各提升吊点反力值为依据，对提升单元进行分级加载（试提各吊点处的液压提升系统伸缸压力分级增加，依次为40%、60%、70%、80%。

再次检查各部分无异常的情况可继续加载到90%、95%、100%，直至提升单元全部脱离拼装胎架。

提升单元离开拼装胎架约150mm 后，利用液压提升系统设备锁定，空中停留12小时做静载试验，点结构、承重体系和提升设备等做全面检查，各项检查正常无异常，再进行正式提升。

0 引言空间网架结构因其具有的结构自重小、整体刚度大，能完成各种形状的空间造型，而越来越广泛地应用于各种建筑中[1-2]。

在空间网架结构中，超过100m 跨度的网架常采用曲面网架的形式，平板网架超过100m 跨度的比较少，因此对超过100m 跨度的大跨度平板网架的施工方法、施工控制的研究并不是很多。

金伟峰等[3]对最大跨度达130m 的临时钢结构双层平面网架措施平台进行了施工全过程模拟，并根据结果对钢网架平台进行了加固补强。

雷淑忠等[4]介绍了50.62m 大跨度空间网架地面拼装加整体提升的施工技术，并采用有限元软件分阶段施工模拟，结果表明合理布置提升点可以减小结构在采用整体提升技术施工时产生的初始内力和变形。

唐旭等[5]介绍了35m 大跨度平板网架施工采用支撑架作为分块网架滑移的载体，从而实现分块网架安装到位的施工方法。

本文在以往研究基础上，对135m 大跨度平板网架采用原位拼装后整体提升+局部杆件后装的施工方法，进行合理布置提升吊点，设计拼装支架、提升平台、下吊点临时吊具等，通过有限元分析软件对网架结构提升阶段、封边阶段、卸载后阶段进行模拟分析，并对提升平台及临时吊具进行验算，确保网架提升的安全性、可靠性。

1 工程概况浙能乐清电厂三期工程封闭煤场位于浙江省温州乐清市南岳镇。

因屋面需安装光伏太阳能板，本工程设计采用了三层棋盘型正放四角锥网架结构，屋面网架建筑面积约为5.18万m 2，平面投影尺寸为353m×135m，是目前国内电力系统跨度最大的平板网架。

网架连接节点为螺栓球/焊接球混合节点，支座为下弦多柱点支承，材质为Q355B。

网架以中部2m 宽变形缝划分成南北两个区域，单个区域提升重量约2 010t，两个区域提升总重量为4 020t（含檩条马道），提升高度约为36m。

图1 网架结构效果图2 总体施工方案2.1 施工总体思路本工程屋盖网架采用原位拼装后整体提升+局部杆件后补的方式进行安装。

浅谈高空大跨度悬臂式钢结构连廊吊装施工技术【摘要】：在高空大跨度钢结构连廊工程施工过程中,经常会因施工现场狭窄而无法实现高空平台搭设，从而给施工带来困难，为解决这个问题，采用连廊整体吊装的施工方法施工，不仅解决了施工现场狭窄的问题,还提高工程施工的进度，降低工程施工成本，确保工程施工质量和安全，本文通过实际案例，对高空悬臂式钢结构连廊吊装技术的施工方案进行论述，介绍具体的施工方法，讨论在工程施工当中所采用的安全措施，供相关人士参考。

【关键词】：钢结构吊装施工安全措施一、前言本项目地处昆明市官渡区宝海路与日新路交叉口， 1栋办公楼22F， 2栋办公楼15F，58.8m高处存在空中连廊连接两栋高层办公楼。

钢结构连廊在二栋主体结构上分别设置二根劲型钢柱和六根劲型钢梁，总共4根劲型钢柱，12根劲型钢梁，钢柱向下锚固两层，向上锚固一层，柱脚采用4根地脚螺杆固定，劲型钢柱、钢梁材质均为Q355B,劲型钢梁分别布置在连廊悬挑端对应三层位置，劲型钢梁通常为锚固,钢梁一端与劲型钢柱连接，一端采用埋件与混凝土柱连接，满足悬挑连廊安全性能。

钢结构连廊分为三层，每层之间采用斜撑与箱型柱支撑，框架梁为焊接H型钢，框架抗震等级为一级；钢连廊平面尺寸为17.4mX25.2m，由两个独立的悬臂结构组成，最大悬臂约为13m，总重量约为260吨，连廊各层结构布置如下图所示：钢连廊整体三维模型二、重难点及对应措施重点难点分析：高空连廊整体重量较大，总重达到260吨，单榀桁架重量约40吨，钢结构连廊高空安装措施难度大，安装高度较高达到67.65m。

根据项目特点，经过综合分析，将连廊的两个悬臂部分在地面进行拼装，并在悬臂中间进行临时连接，使两个悬臂结构形成整体，利用“超大型液压同步提升施工技术”将其整体提升到设计标高处，再进行对口处的杆件焊接，最后拆除中部临时连接部分，完成钢连廊整体提升安装工程。

三、钢连廊拼装计划钢连廊构件最大吊重6.1吨，经综合分析，可采用50吨的汽车吊和塔吊共同拼装，钢连廊地面拼装场地在一栋与二栋之间的地下室顶板位置，为此需要满足如下准备工作方可进行拼装工作。

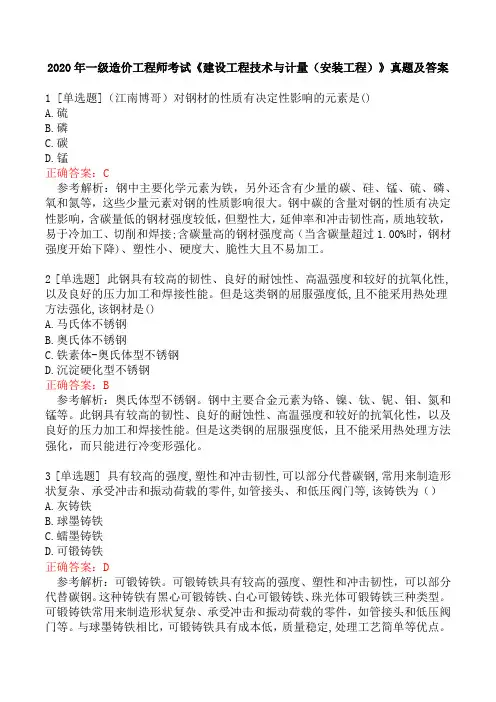

2020年一级造价工程师考试《建设工程技术与计量（安装工程）》真题及答案1 [单选题]（江南博哥）对钢材的性质有决定性影响的元素是()A.硫B.磷C.碳D.锰正确答案：C参考解析：钢中主要化学元素为铁，另外还含有少量的碳、硅、锰、硫、磷、氧和氮等，这些少量元素对钢的性质影响很大。

钢中碳的含量对钢的性质有决定性影响，含碳量低的钢材强度较低，但塑性大，延伸率和冲击韧性高，质地较软，易于冷加工、切削和焊接;含碳量高的钢材强度高（当含碳量超过1.00%时，钢材强度开始下降)、塑性小、硬度大、脆性大且不易加工。

2 [单选题] 此钢具有较高的韧性、良好的耐蚀性、高温强度和较好的抗氧化性,以及良好的压力加工和焊接性能。

但是这类钢的屈服强度低,且不能采用热处理方法强化,该钢材是()A.马氏体不锈钢B.奥氏体不锈钢C.铁素体-奥氏体型不锈钢D.沉淀硬化型不锈钢正确答案：B参考解析：奥氏体型不锈钢。

钢中主要合金元素为铬、镍、钛、铌、钼、氮和锰等。

此钢具有较高的韧性、良好的耐蚀性、高温强度和较好的抗氧化性，以及良好的压力加工和焊接性能。

但是这类钢的屈服强度低，且不能采用热处理方法强化，而只能进行冷变形强化。

3 [单选题] 具有较高的强度,塑性和冲击韧性,可以部分代替碳钢,常用来制造形状复杂、承受冲击和振动荷载的零件,如管接头、和低压阀门等,该铸铁为（）A.灰铸铁B.球墨铸铁C.蠕墨铸铁D.可锻铸铁正确答案：D参考解析：可锻铸铁。

可锻铸铁具有较高的强度、塑性和冲击韧性，可以部分代替碳钢。

这种铸铁有黑心可锻铸铁、白心可锻铸铁、珠光体可锻铸铁三种类型。

可锻铸铁常用来制造形状复杂、承受冲击和振动荷载的零件，如管接头和低压阀门等。

与球墨铸铁相比，可锻铸铁具有成本低，质量稳定,处理工艺简单等优点。

4 [单选题] 目前应用最多、最广的耐火隔热材料,具有气孔率高的特点,广泛用于电力、冶金、机械化工、石油、金属冶炼电炉和硅酸盐等工业的各种热体表面及各种髙温窑炉、锅炉、炉墙中层的保温绝热部位该材料是()A.硅藻土B.硅酸铝耐火纤维C.微孔硅酸钙D.矿渣棉正确答案：A参考解析：硅藻土,是目前应用最多、最广的耐火隔热材料。

2023年《机电工程管理与实务》新旧教材对比章节目录页码变化内容20222023202220232H310000机电工程施工技术2H311000机电工程常用材料及工程设备2H311000机电工程常用材料及工程设备1-51-5一、黑色金属......变为一、金属材料......二、黑色金属顺序、内容全部变化2H312000机电工程专业技术2H312000机电工程专业技术2323四、机电工程中常见的工程测量(一)设备基础的测拉设备基础的测量工作大体包括以下步骤:设备基础位置的确认，设备基础放线，标高基准点的确立，设备基础标高测击。

变为(一)单体设备基础的测量1.基础划线及高程测量(1)单体设备基础划线(2)单体设备的高程测量(3)精度控制2.中心标板和基准点的埋设(1)中心标板1)埋设中心标板的方法2)中心标板的埋设形式(2)基准点2H312020机电工程起重技术2H312020机电工程起重技术31-3234二、起重机械与吊具的使用要求(一)起重机械使用要求1.轻小型起重设备的使用要求(1)千斤顶的使用要求1)千斤顶应定期维护保养，使用前应进行检查。

......7)使用千斤顶作业时应使作用力通过其承压中心。

变为(1)千斤顶必须安放于稳固、平整、结实的基础上，......(6)使用千斤顶作业时，应使作用力通过其承压中心。

32-3335(4)手拉葫芦的使用要求1)使用前须检查起升结构的完好性，运转部分的灵活性及润滑是否良好，拉链应灵活自如，不许有跑链、掉链和卡滞现象。

......12)已经使用3个月以上或长期闲置未用的手拉葫芦，应进行拆卸、清洗、检查并加注润滑油，对于存在缺件、结构损坏或机件严重磨损等情况必须经修复或更换后，方可使用。

变为4.手拉葫芦的使用要求(1)使用前须检查起升结构的完好性、......(6)已经使用3个月以上或长期闲置未用的手拉葫芦，应进行拆卸、清洗、检查并加注润滑油，对于存在缺件、结构损坏或机件严重磨损等情况必须经修复或更换后，方可使用。

大型龙门起重机整体液压提升技术作者：张美瑜来源：《城市建设理论研究》2013年第10期摘要：随着国内、外工业化工程建设和生产设备的飞速发展，大型化、重型化设备如塔器、反应器、大型门式起重机设备等的制造，对吊装工程技术的要求也越来越高，在采用多台大型起重机械抬吊也满足不了吊装需要的情况下，传统吊装技术和起重设备吊装受到各种因素的限制，这些趋势对大型设备吊装产生了新的需求，采用设备整体液压提升吊装技术就显得十分重要了。

某船厂新建350t×L165m×H70M龙门起重机，起重机总机质量为2800吨，吊装质量为2500吨，采用了3000吨级的龙门塔架和计算机控制液压同步整体提升技术进行吊装。

中图分类号： TH21 文献标识码： A 文章编号：一、工程概况：某船厂新建350t×L165m×H70M龙门起重机，起重机总质量为2800吨，主要由主梁、上小车、下小车、刚性腿、柔性腿及行走机构等构件组成，轨道间距为165m。

该龙门起重机主梁为双梁箱形，长175米×宽10米×高9.2米，主梁上表面标高约为80米，吊装重量约为2500吨；龙门吊刚性腿设计为一字形变截面箱形，与主梁焊接固定；柔腿设计为人字型，由顶部A字头、腿管和下横梁等组成，与主梁通过铰支座连接。

二、吊装方案确定：1、方案思路由于该龙门起重机安装高度为80米，自重大，如果分件吊装工作量大，高空作业增加，存在较大的质量、安全施工风险。

在总结国内其它大型龙门起重机安装的成功经验和教训，参考国内外同行的施工方法的优点，考虑施工时允许占用的场地、允许的施工周期、尤其是施工安全等因素，经过多方面综合考虑和分析计算，本工程安装采用双门塔架多锚点集群液压千斤顶整体提升技术进行吊装。

将主梁、刚性腿、柔性腿、上下小车、维修吊等一同提升到位，同时采用大型履带起重机进场配合安装。

这样将大大降低安装施工难度，于质量、安全和工期等都有利。

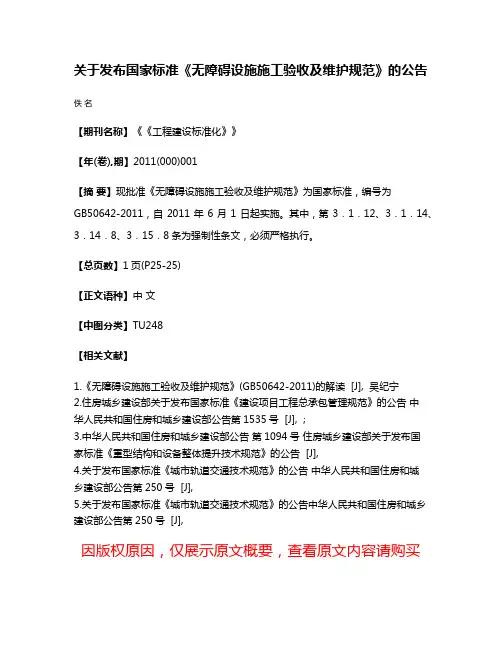

关于发布国家标准《无障碍设施施工验收及维护规范》的公告佚名
【期刊名称】《《工程建设标准化》》
【年(卷),期】2011(000)001
【摘要】现批准《无障碍设施施工验收及维护规范》为国家标准，编号为
GB50642-2011，自2011年6月1日起实施。

其中，第3．1．12、3．1．14、3．14．8、3．15．8条为强制性条文，必须严格执行。

【总页数】1页(P25-25)
【正文语种】中文
【中图分类】TU248
【相关文献】
1.《无障碍设施施工验收及维护规范》(GB50642-2011)的解读 [J], 吴纪宁
2.住房城乡建设部关于发布国家标准《建设项目工程总承包管理规范》的公告中
华人民共和国住房和城乡建设部公告第1535号 [J], ;
3.中华人民共和国住房和城乡建设部公告第1094号住房城乡建设部关于发布国
家标准《重型结构和设备整体提升技术规范》的公告 [J],
4.关于发布国家标准《城市轨道交通技术规范》的公告中华人民共和国住房和城
乡建设部公告第250号 [J],
5.关于发布国家标准《城市轨道交通技术规范》的公告中华人民共和国住房和城乡建设部公告第250号 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

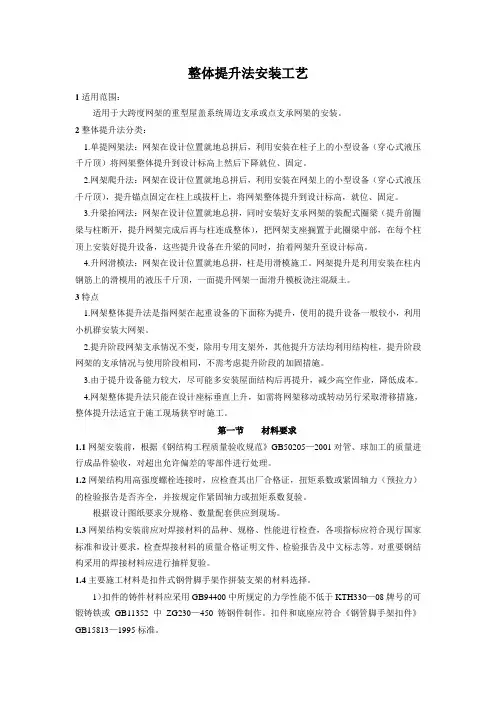

整体提升法安装工艺1适用范围：适用于大跨度网架的重型屋盖系统周边支承或点支承网架的安装。
