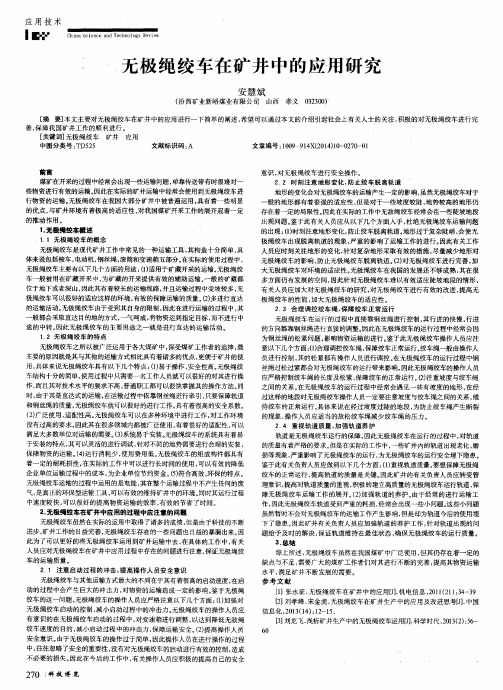

浅谈无极绳绞车在煤矿井下运输的应用当前阶段煤炭工业发展速度不断加快，对促进国民经济发展有着积极的作用，所以通过完善无极绳绞车来提高煤矿井下运输的工作质量是非常必要的。
尽管目前无极绳绞车在煤矿井下运输应用较为广泛。
然运输环节是煤矿生产的重要组成部分，但是受到传统生产观念和落后管理模式的限制，大部分煤炭生产企业并不重视无极绳绞车的发展和创新，使得相关技术和设备的发展陷入停滞阶段，无法利用自身优势条件在煤矿井下运输中发挥积极作用。
标签：无极绳绞车；运输；问题；应用Application of endless rope winch in coal mine underground transportationAbsrtact：The development speed of coal industry in the current stage has a positive effect on the development of national economy，so it is necessary to improve the work quality of mine underground transportation by perfecting the endless rope winch.Although the current application of the endless rope winch in the underground coal mine is in good condition，it has been supported by the relevant government departments in our country，which makes the transportation link become an important part of the coal mine production，but it is limited by the traditional production concept and the backward management mode，most of the coal production enterprises do not pay attention to the development and innovation of the endless rope winch.？，so that the development of related technology and equipment into a sluggish，can not use their own advantage conditions in coal mine underground transport play an active role.Key words：endless rope winch；underground transportation；problems；application目前，无极绳绞车在煤矿井下运输中的应用得到推广，是煤矿生产运输环节的重要组成部分，但是受到传统生产观念和落后管理模式的限制，大部分煤炭生产企业对无极绳绞车的应用和创新缺乏认识，使得相关技术和设备的应用没有发挥出最大的效果。
无极绳绞车在井下的应用分析随着我国煤矿生产技术装备的改善和提高，煤矿采掘机械化程度有了迅猛的发展，但是煤矿辅助运输落后的面貌还没有得到大的改善成为制约煤矿安全生产和经济效益的重要因素，所以对传统的辅助运输系统进行改造，采用可靠、经济、适用的煤矿辅助运输技术，可以有效地减少工作环节，大大提高我矿生产过程中的安全系数，实现高产高效。
一、晓南矿辅助运输的现状和存在问题1、投入人员较多，工作效率低我矿现行使用的调度绞车操作时，每台至少需要投入2人（1名司机，1名把钩工），才能基本上满足工作需要，而多台绞车依次布置在一条线上，如果其中一台出现故障，那么整条运输线就无法正常运行。
况且在工作中规定相邻的两部绞车又不可以同时作业，所以劳动效率非常低。
2、安全隐患多由于调度绞车采用逐台接力的运输方式，所以在调运较大、较重的设备过程中，一旦上部绞车发生断绳跑车事故时，将对下几部绞车操作人员的生命安全、供电线路及设备都会造成非常大的危协。
二、辅助运输系统改造的可行性分析我矿采区工作面最小断面11.3m2，巷道倾角00—120，运输设备主要包括：MG1.5-6B型矿车，MP1.5-6型平板车和MC1.5-6型材料车。
单车调运设备的最大重量（包括车自重）1170kg，轨道采用24kg/m型轻轨。
运输距离为900米-1200米。
（1）、投入人员少，劳动效率高根据生产实际，每套矿用连续牵引车投入2人就可满足生产需要。
（2）、安全隐患少由于矿用连续牵引车系统配置方便、灵活，可实现不同组合，以适应各种工况条件需求，适应性强。
（3）、设备维护量小矿用连续牵引车，与调度绞车相比结构简单、紧凑，操作方便，可靠性高，可节约大量维修人员。
三、具体改造方案（一）、无极绳连续牵引车使用概况我矿在西三二期416回风中巷使用段长1100米，巷道运输最大坡度为180，使用SQ—1200型无极绳连续牵引车一部，声光信号一套，轨道采用24kg/m的钢轨，轨距600mm，提升方式为串车提升。

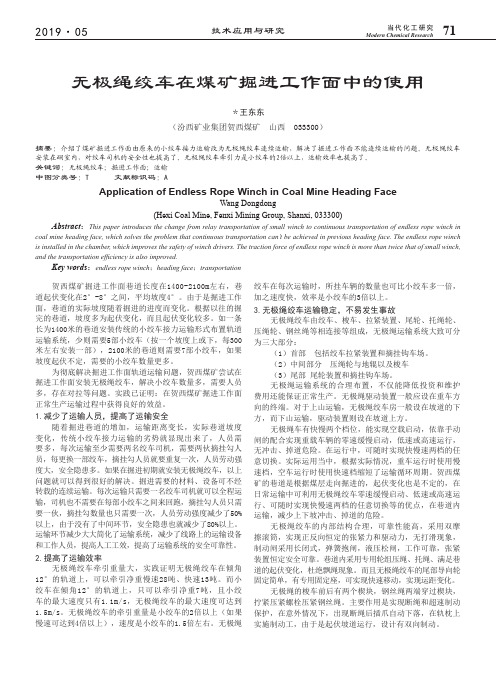

环境工程2019·0571当代化工研究Modern Chemical Research技术应用与研究无极绳绞车在煤矿掘进工作面中的使用＊王东东（汾西矿业集团贺西煤矿 山西 033300）摘要：介绍了煤矿掘进工作面由原来的小绞车接力运输改为无极绳绞车连续运输，解决了掘进工作面不能连续运输的问题。
无极绳绞车安装在硐室内，对绞车司机的安全性也提高了。
无极绳绞车牵引力是小绞车的2倍以上，运输效率也提高了。
关键词：无极绳绞车；掘进工作面；运输中图分类号：T 文献标识码：AApplication of Endless Rope Winch in Coal Mine Heading FaceWang Dongdong(Hexi Coal Mine, Fenxi Mining Group, Shanxi, 033300)Abstract ：This paper introduces the change from relay transportation of small winch to continuous transportation of endless rope winch incoal mine heading face, which solves the problem that continuous transportation can’t be achieved in previous heading face. The endless rope winch is installed in the chamber, which improves the safety of winch drivers. The traction force of endless rope winch is more than twice that of small winch, and the transportation efficiency is also improved.Key words ：endless rope winch ；heading face ；transportation贺西煤矿掘进工作面巷道长度在1400-2100m左右，巷道起伏变化在2°-8°之间，平均坡度4°。
无极绳绞车在煤矿采掘工作面的应用无极绳绞车是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备运输，特别适用于大型综采设备的运输牵引和长运距材料的运输。
选用合适的无极绳可以提高采掘工作面的运输效率和运输安全，实现工作面连续化运输。
标签：无极绳绞车；连续化运输；技术运用；现场使用1 引言煤矿随着深水平开采，运输战线拉长，安装撤除工作面较多，面临管理成本高、难度大等问题。
井下深部及边角煤开采地质条件复杂，巷道沿煤掘进起伏不平，坡度、弯道变化多，如采用调度绞车运输需根据采掘现场变化，分散布置调度绞车。
如此，将增加调度绞车运输配套的巷道硐室、车场、配电设备、安全设施以及相应的绞车司机、信号工、维修管理人员等。
采掘工作面采用此分段接力的运输方式，效率低、隐患多。
相比之下采用無极绳连续牵引绞车进行运输，便可解决多部绞车接力的问题，实现了运输高效化，人员精简化。
2 无极绳绞车的工作原理及主要构成绞车是无极绳连续牵引车的动力源，由电机提供动力，采用减速机或变速箱和一对渐开线圆柱正齿轮传动，通过绞车滚筒旋转，借助钢丝绳与滚筒之间的摩擦力使钢丝绳运动，从而达到牵引货物的目的。
无极绳绞车主要由绞车、张紧装置、梭车、尾轮、轮组和辅助配套设备组成。
3 无极绳绞车应用技术情况无极绳绞车具有结构简单、投入少、维护量小的特点，适用于综采工作面轨道巷、采区集中材料巷或上下山；无极绳绞车动力站（主机）主要采用变频调速+单速减速器、软启动器+双速减速器配置和行星轮结构主机三种设计配置。
使用长度从最初的1000m左右，到一次安装长度2000m，并逐步适用到起伏角度大于18°的工作面运输；配备专用人车可实现采区、工作面巷道运送人员；安装运行检测监控保护及视频装置、通讯系统，司机可以全面掌握梭车全程运行情况，安全性高。
根据使用经验及相关标准，无极绳绞车选型设计应综合考虑巷道倾角、运距、载重、巷道水平（垂直）曲率半径等参数和巷道工程及设备选型技术经济性。
FORUM 论坛装备122 /矿业装备 MINING EQUIPMENT无极绳绞车在煤矿井下运输的应用□ 孙玉祥 山西博大集团寿阳京鲁煤业有限责任公司无极绳绞车就是通过各类循环钢丝绳，促使钢丝绳中的各类设备与车辆前进，辅助井下运输的形式。
无极绳绞车运输具有维护量小、结构简单、循环连续运输等特点。
特别是最近几年，无极绳绞车与配套设备的技术力度逐渐提高，无极绳运输甚至被应用到所有煤矿。
虽然无极绳连续牵引有很多优势，但在实践应用中，受现实环境，如巷道起伏、地质情况、松软泥岩等因素影响，很容易出现阴阳悬空等情况，最终影响煤矿生产安全。
对此，在现实工作中，必须不断改进无极绳绞车运输工艺，这也是当代煤矿的研究重点。
无极绳绞车的工作原理核心技术参数某煤矿公司建设区的21#层右一层，其存煤达到10万t，工作面环境复杂，整个巷道的长度达到450m，变坡点有3处，最大坡度为15°，最大的拐弯点为20°，最大牵引重量为5t，各种物料都是它的运输对象。
若完全依照传统运输方式，就会存在三班作业，需要准备3台JD 调度绞车，由9位绞车司机轮流工作，在转载运输的同时，也对机械设备维护、安装与应用带来了困难。
在工作中，我们需要结合现实情况，做好论证与研究工作。
将无极绳绞车应用到其中，替代落后传统的调度小绞车运输形式，能简化系统，优化布局，最大程度的确保运输的连续性，在选型设计滞后，决定使用JWB-4/0.86。
该型号的无极绳绞车电动功率可以达到30kW，其中最大静张力为40kN，绳速为0.86m/s，容绳量最大时可以达到1 200m，钢丝绳规格为6×19-18.5。
结构特征与工作原理从无极绳绞车的组成来看，它由主动、主轴、制动操纵机构成。
其中，传动装置包含液力耦合器、电动机、齿轮联轴器与一级齿轮传动。
减速器使用ZHQ-85型标准齿轮减速器，机壳是水平结构，机座与机盖由铸铁构成，通过螺栓相连。
液力耦合器主要用于联系减速器与电动机，它的作用和输送机相似，壳体与泵轮通过螺栓连接。
浅谈无极绳绞车在煤矿中的应用
【摘要】在煤矿井下的采区斜巷上运输一般都使用调度绞车，调度绞车运输时需要投入大量的人力、物力，并且中间的环节较多，安全系数相对较低，运输的效率也比较低。
而无极绳绞车运输就能解决这些运输环节复杂、运输距离长、巷道变坡多、运输效率和安全系数低的问题，在运输条件复杂的回风槽等地方应用无极绳绞车，就能实现煤矿的安全、高效、经济的斜巷运输，确保煤矿的安全生产。
【关键词】无极绳绞车煤矿应用
0 引言
随着煤矿机械化水平的提高，对煤矿采区内部斜巷运输的安全性、快速性、经济性、高效性提出了更高的要求。
推广使用先进的运输装备，提高运输管理水平是当前煤矿斜巷运输管理的重点和难点。
无极绳绞车是一种实用的新型辅助运输装备，具有结构紧凑、操作方便、可靠性高等优点，适用于长距离、多变坡、大吨位工况条件的普通轨道运输，主要用于煤矿井下工作面顺槽和掘进后配套运送生产所需材料、设备，无极绳运输设备简单，使用范围广泛，是当前调度小绞车的替代产品。
1 无极绳绞车结构原理
无极绳绞车由传动装置、主轴装置和制动操纵机构等组成。
1.1 传动装置
传动装置包括电动机、液力耦合器、减速器、齿轮联轴器和一
级开式齿轮传动。
（1）减速器。
减速器采用zhq-85型标准两级圆弧齿轮减速器。
机壳为水平剖分结构，机盖和机座用铸铁铸成，并以螺栓连接。
机座一端设有油位尺，其下面设有放油用的螺塞。
盖板用于遮盖视孔，其上有排气帽。
主动轴、中间轴和被动轴均以单列向心圆锥滚子轴承支承。
各轴轴端有调节轴承间隙的垫片和端盖。
（2）液力耦合器。
液力耦合器用于连接电动机和减速器，其作用和工作原理与输送机上用的相同。
泵轮和壳体用螺栓连接。
涡轮位于壳体内但无连接关系，它通过平键与减速器主动轴联结。
壳体内设有注油孔和保险器。
当液力耦合器长期过负荷工作使油温超过91.5度时，保险器内的易熔金属熔化，其中的销子在油压作用下被推出，并触动保险装置的拐臂，而后通过小轴、销子、套和凸轮臂，使电气开关动作而切断电路，起到保护作用。
1.2 主轴装置
主轴装置由卷筒、主轴、齿轮和滑动轴承等组成。
卷筒有夹钳式和抛物线型两种。
夹钳式卷筒有驱动力大、钢丝绳使用寿命长和无滑动现象等优点，其结构是在轮体上装有12块扇形压板，扇形压板内装有左、右卡钳和弹簧、销轴组成的夹钳，钢丝绳则卡在夹钳内。
抛物线型卷筒是由轮体和开有抛物线形绳槽的轮圈组成，它们用螺栓连接。
这种卷筒的优点是制造简单和可以正反转。
1.3 制动操纵机构
制动操纵机构包括工作制动器和安全制动器。
（1）工作制动器。
它采用电动液压推动器自动操纵，推动器的电动机与主电动机联动。
主电动机起动后，电动液压推动器使其外部的框架升起，进而通过连杆、长轴和连杆使重锤升起，于是杠杆抬起，工作制动闸松开。
主电动机停转时，电动液压推动器随之停止工作，制动闸在重锤的作用下将卷筒闸住。
此外，工作制动闸还可以通过手把拉动连杆进行操作。
电动液压推动器的结构原理为，动作状态时，电动机带动涡轮旋转，油室内的油液输送到活塞的下腔。
这一过程是逐步实现的，从涡轮排出的油液先使缓冲装置下部的活动套升起。
当该活动套上升到使开口露出时，油液才进入活塞的下腔。
随着套的继续上升，开口逐渐增大，直到套的上端顶到涡轮外罩时，开口达到最大。
这时，活塞在油液压力的作用下上升，带动框架升起，使工作制动闸松开。
制动状态时，电动机停止运转，涡轮也随之停止运转，油液不再具有压力，于是活塞在重锤的作用下迫使油液从开口返回油室，并且随着套在弹簧的作用下下降，开口越来越小，回油速度越来越慢，因而使制动过程进行的比较平稳。
（2）安全制动器。
安全制动器由电动液压推动器、重锤、制动杠杆和带形闸等组成。
主电路有电时，液压推动器动作，使重锤提起，使带形闸处于松闸状态。
当发生故障，总电路被切断时，液压推动器停止工作，重锤立即下降，通过制动杠杆使带形闸将卷筒制动，起到安全保护作用。
安全制动使用的电动液压推动器与工作制动用的基本相同，只是没有弹簧缓冲装置，因而动作较快，适合安全保护的要求。
1.4 逆止装置
逆止装置的作用是当工作制动器失灵时，防止绞车在货载的作用下反转而造成事故。
它由固定在主轴一端的单向离合器、固定在离合器上的模板、中间传动机构和按钮开关组成。
绞车正常工作时，离合器不转，模板位置不变。
一旦工作制动器失灵，绞车在货载的作用下刚一反转时，离合器便立即动作，其上的模板便触动按钮开关而切断液压推动器的电源，使安全制动器立即动作，防止了绞车的反转；同时，安全制动器上的闭锁装置切断主电动机的电路而使之停止转动。
2 无极绳绞车在煤矿运输中的应用
（1）简化运输系统。
无极绳绞车减少了线路上的工作人员和矿车摘挂钩次数，摘挂钩工人劳动强度大，轨道附属件多，倾斜运输中容易发生跑车事故，应用无极绳绞车无形中提高了提升效率和安全性能，为综采工作面安全、快速的安装奠定了基础。
（2）减少了摘挂钩和倒车接替次数，避免了因跑车、脱钩、断绳等引发的事故；简化了运输程序，减少了事故隐患环节，降低了运输事故发生率。
（3）液压张紧系统张紧便捷。
钢丝绳张力可随着牵引工况的变化而变化，延长了钢丝绳的使用寿命，减少了窜绳张紧的次数。
（4）泄漏通讯装置使用方便，实现了手持电台之问、手持电台与基地电台之间的多方通话，还具有打点、急停控制功能，为长距离安全运输提供了技术保证。
（5）无极绳绞车采用机械传动方式，结构紧凑，操作方便，可靠性高。
（6）在顺槽中实现连续运输，无需转载，提高了安全可靠性，避免了掉道对煤矿采取设备安装、生产的影响。
（7）尾轮固定简单，可方便快捷地移动，实现运输距离变化。
3 结语
无极绳绞车运输是煤矿生产过程中重要的运输方式之一，随着社会的发展和科技的进步，在无极绳绞车在设计制造方面将更加完善，将能更好地为矿井的生产建设服务，为煤矿企业创造更多的效益，确保矿井安全稳定生产。
