基于PLC的颗粒状填充物自动称量及装入系统设计

容定量给料系统的设计-基于PLC配料定量给料机是对散状物料进行连续称量给料的理想设备，是集输送、称重计量和定量控制为一体的高科技产品，是根据我国现有工艺工况改进后的新一代产品，它以技术先进、稳定可靠、性价比高、经久耐用而著称。

能适应各种生产环境，对各种块、粒状物料（如石灰石、铁粉、粘土）和粉状物料（如粉煤灰、水泥）等进行连续给料、计量，为各种工业现场的生产控制、管理提供准确的计量数据。

配有RS485上位机通讯接口，可与中央控制机组成DCS系统。

调速式定量给料机是我公司在消化吸收德国申克DEL 型定量给料机的先进技术，结合国内建材行业使用称重设备的实际情况，进行国产化设计成功的一种集多种先进技术于一体的新型产品。

它与微机、负荷传感器、速度传感器组合成微机控制配料系统或定量给料秤。

该系统组成后，其主要性能达到国际八十年代后期的先进水平，可对各种块、粒状非粘结性物料进行计量和定量给料控制，广泛用于水泥、矿山、化工、冶金、能源、粮食等工业部门。

而定量给料机中定量给料系统是最为关键的设计。

针对传统控制中存在的自动化程度低的问题，开发研制了基于PLC的PID控制算法的物料定量给料系统计量装置，能够有效的满足工业物料定量给料过程的实际情况，下文阐述了该控制系统的结构及PLC的硬件组成;根据工艺过程的技术要求，从控制系统的硬件配置到应用程序的设计。

应用结果表明该系统性能稳定、运行可靠、人机界面直观灵活，控制系统实现的各项功能均满足工艺要求，取得了良好的应用效果。

定量给料系统的设计：在生产领域中，各种原料之间的配比精度对生产过程的稳定和产品的质量、产量有重要的影响。

定量给料系统已广泛应用于水泥建材、冶金化工、电力煤炭等行业粉体连续输料的流量测量与定量给料的工业环节，如水泥厂人窑煤粉的定量给料及输送就是一个典型的例子，其供料过程中的稳定性、均匀性等问题是影响计量精度的主要因素。

由于它用途广泛，对提高给料系统的自动化程度就有着重要的现实意义。

PLC在重力自动包装秤中的工作原理和程序设计电工之家QQ群：①群：468193845②群：522898769 PLC在工业自动控制中的具有很高的地位，因此作为高级电气技术人员，在工作中学会使用和编制修改PLC程序尤为重要。

老段在以后的文章中，会多写一些与PLC有关的使用经验和设计思路。

写文中参阅了一些资料和文章，在此表示感谢。

本文未经许可严禁转载，否则追究责任。

重力自动包装秤属于颗粒状或者粉状物料包装秤，由上料仓、控制门、秤体、中间料斗、夹袋器、缝包机、控制柜、输送机等组成。

由控制柜中的称量控制器(仪表）和PLC完成自动定量包装。

1、包装秤的机构和工作原理1.1 自动定量包装秤的结构，复合肥包装秤由上料仓、大小料门、秤体、中间料斗、夹袋器、缝包机、控制柜、输送机等组成，具体结构如图1。

图1大料门和小料门，控制快速进料和慢速进料；称重传感器边上气缸控制料筒门放料；夹袋器气缸用于夹紧包装袋。

包装秤的技术参数：空气压缩的压缩空气压力范围在0.4-0.6 MPa，流量大于18m3/h。

每包50kg，最大允差±100g，包装能力600-1000包/小时。

1.2 包装秤定料控制，有3种方式，手动、单秤自动、双秤自动。

1.2.1 手动控制过程：夹袋→快加→慢加→放料→松袋。

由按纽控制。

1.2.2 单秤自动运行动作过程：夹袋→快加→慢加→放料→松袋。

自动秤PLC控制,手动秤按纽控制并且A和B均可手动控制。

1.2.3 双秤自动运行动作过程：夹袋→快加A→慢加A→放料A→松袋A。

夹袋→快加B→慢加B→放料B→松袋B。

由PLC控制，A和B秤放料互锁。

1.2.4 3种控制方式的特定要求手动控制撇开PLC而由按钮操作；手动和单秤自动，放料动作没有互锁要求；双秤自动运行，则放料动作必须实现互锁，即A秤放料则B秤不能放料，B秤放料则A 秤不能放料。

放料后中间料斗门复位到位方可加料，放料时间需要根据实际情况调整。

2 、硬件构成说明2.1 PLC系统组成2.1.1 CPU单元CPU 单元采用CPU226，使用PC与PLC通讯，并可以修改关键的时间参数。

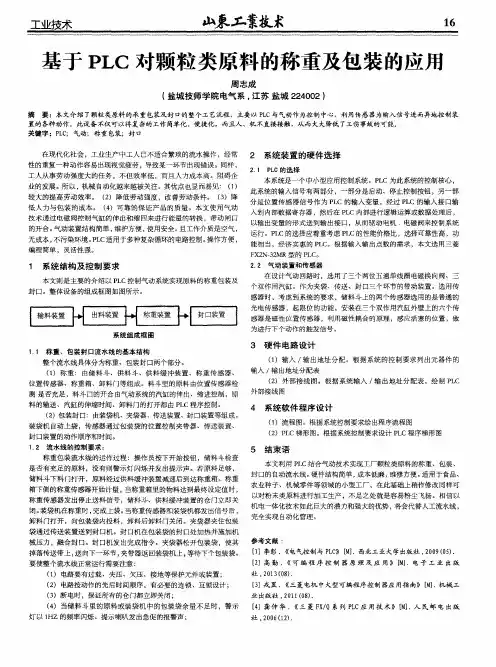

以对粉末类原 料进 行加工生产 ，不足之处 就是容易粉尘飞扬 。相信 以
是否有充足 的原料 ，没有则警示 灯闪烁并发 出提示 声。若原料足够 ， 储料斗下料 门打开 ，原料经 过供 料缓冲装置减 速后到达称重箱 。称 重 箱下侧的称重传感器开始计 量 ， 当称重箱里 的物料达到最终设定值 时 ，
技术通过 电磁阀控制气缸 的伸出和缩 回来进行 能量的转换 ，带动 闸 口
２ 系统装置 的硬件选择
２ ． １ Ｐ Ｌ Ｃ的 选 择
本系统是一个 中小型应 统 的输入信 号有两部分 ，一部分是 启动、停止控制按钮 ，另一部
分是位置 传感器信号 作为 Ｐ Ｌ Ｃ的输入 变量 ，经过 Ｐ Ｌ Ｃ 的输 入接 口输
（ ２ ）外部接 线 图。根据系统 输入 ／ 输 出地址分 配表 ，绘 制 Ｐ Ｌ Ｃ
测 是否充足 ，料斗 口的开 合由气动系统的汽缸的伸出 、缩进控制 ，原 外部接线 图
料 的输送、汽缸的伸缩时 间、卸料 门的打 开都 由 Ｐ Ｌ Ｃ程序控制 。
（ ２ ）包装封 口：由装袋机 、夹袋器 、传送装置、封 口装置等组成 。 装袋机 自动上袋 ，传感器通过包装 袋的位置控制夹带 器、传送装置 、 封口装置的动作顺序和时 间。
２ ． ２ 气 动 装 置 和 传 感器
在设 计气动回路时 ，选用 了三个两位五通单线 圈电磁换 向阀、三 个双作 用汽缸 。作为夹袋 、传送 、封 口三个环节 的带 动装置 。选用传
感器 时 ，考虑到系统 的要求 ， 储料 斗上的两个传感器选用 的是普通的
光电传 感器 ，起限位 的功 能。安装在三个双作用汽缸 外壁上的六个传 感器 是磁性位置传感器 ，利 用磁 性耦合的原理 ，感应活 塞的位置 ，做

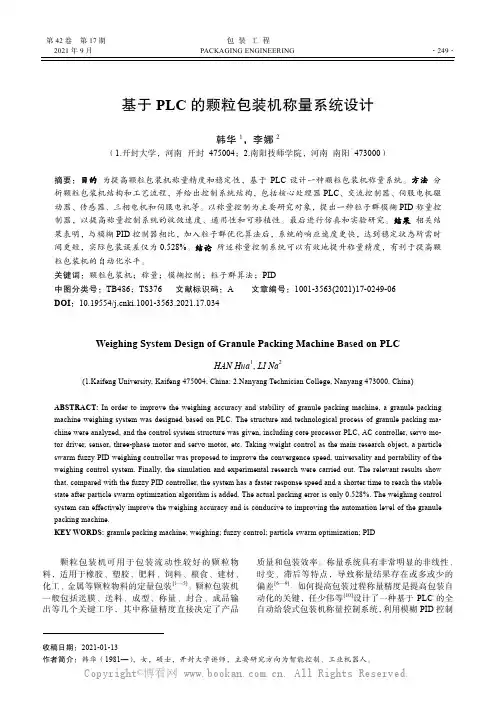

ABSTRACT: In order to improve the weighing accuracy and stability of granule packing machine, a granule packing machine weighing system was designed based on PLC. The structure and technological process of granule packing machine were analyzed, and the control system structure was given, including core processor PLC, AC controller, servo motor driver, sensor, three-phase motor and servo motor, etc. Taking weight control as the main research object, a particle swarm fuzzy PID weighing controller was proposed to improve the convergence speed, universality and portability of the weighing control system. Finally, the simulation and experimental research were carried out. The relevant results show that, compared with the fuzzy PID controller, the system has a faster response speed and a shorter time to reach the stable state after particle swarm optimization algorithm is added. The actual packing error is only 0.528%. The weighing control system can effectively improve the weighing accuracy and is conducive to improving the automation level of the granule packing machine. KEY WORDS: granule packing machine; weighing; fuzzy control; particle swarm optimization; PID

完整版)基于PLC的自动配料系统毕业设计___的毕业设计论文旨在设计一种基于PLC的自动配料系统，以满足各种工业生产过程中自动化配料的需求。

该系统的主要技术指标包括配料精度、首尾滚筒距、常用带速、物料密度、灵敏度、准确度等级、综合误差、最大称量、最大安全负荷、最大称量极限过负荷、称重传感器输入信号范围、速度传感器输入信号范围和RS485串行通讯接口等。

二、工作内容和要求：该自动配料系统将完成三种物料的自动配比控制，采用主从比例控制方式。

PLC将实现各种物料下料量的采集、喂料装置的启停、物料下料量的控制。

组态操作界面将显示设备的运行、停车、故障，并要求显示每种物料的下料设定值和实际下料值。

通过界面上设置的启动、停车按钮实现整个系统的开停。

三、主要参考文献：本毕业设计论文参考了多篇文献，包括___和___的《PLC在白动配煤控制系统中的应用》、___、___和应力刚的《可编程控制器在配料自动控制系统中的应用》、___的《MPS课程项目》、___和___的《PLC在混料控料系统的应用》以及___的《自动配料系统的设计》等。

该自动配料系统将有助于提高生产效率，减少人工干预，降低生产成本，提高产品质量，满足工业生产过程中自动化配料的需求。

自动配料系统是一种重要的技术手段，可以根据设定的配比和流量控制各输入物料的瞬时流量，从而实现生产过程自动化和智能化。

本文旨在设计开发一种自动配料系统，以解决动态计量衡器的控制精度问题，提高生产效率和产品质量，推动国民经济的发展。

本文将讨论配料系统总体方案设计及选择、上下位机通信方案的选择、PLC控制系统设计、传感器设计和选型等内容。

设计任务将使用___的可编程序控制器及Wincc组态软件。

本文将详细论述设计方法，包括画出主电路、分配I/O地址、设计系统控制的程序框图、根据程序框图设计该系统的控制梯形图并写出指令表、上机调试通过以及利用Wincc组态软件对系统进行模拟运行。

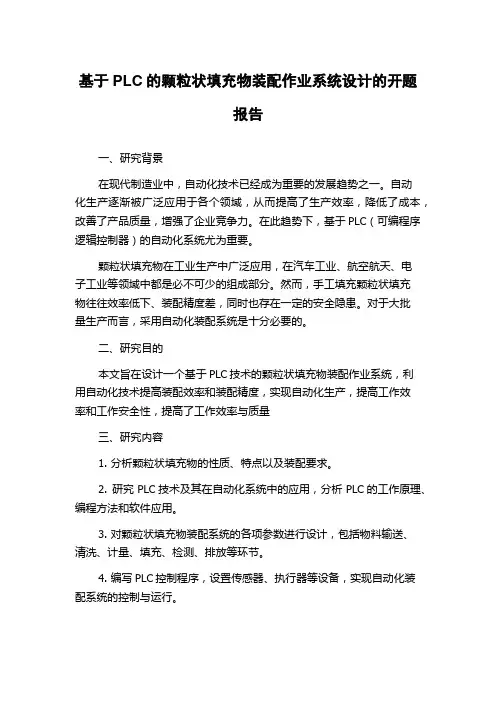

基于PLC的颗粒状填充物装配作业系统设计的开题报告一、研究背景在现代制造业中，自动化技术已经成为重要的发展趋势之一。

自动化生产逐渐被广泛应用于各个领域，从而提高了生产效率，降低了成本，改善了产品质量，增强了企业竞争力。

在此趋势下，基于PLC（可编程序逻辑控制器）的自动化系统尤为重要。

颗粒状填充物在工业生产中广泛应用，在汽车工业、航空航天、电子工业等领域中都是必不可少的组成部分。

然而，手工填充颗粒状填充物往往效率低下、装配精度差，同时也存在一定的安全隐患。

对于大批量生产而言，采用自动化装配系统是十分必要的。

二、研究目的本文旨在设计一个基于PLC技术的颗粒状填充物装配作业系统，利用自动化技术提高装配效率和装配精度，实现自动化生产，提高工作效率和工作安全性，提高了工作效率与质量三、研究内容1. 分析颗粒状填充物的性质、特点以及装配要求。

2. 研究PLC技术及其在自动化系统中的应用，分析PLC的工作原理、编程方法和软件应用。

3. 对颗粒状填充物装配系统的各项参数进行设计，包括物料输送、清洗、计量、填充、检测、排放等环节。

4. 编写PLC控制程序，设置传感器、执行器等设备，实现自动化装配系统的控制与运行。

5. 进行系统的调试测试，检验系统的工作效果，对出现的问题进行处理和优化。

四、预期成果1. 设计出一个基于PLC技术的颗粒状填充物装配作业系统。

2. 提高装配效率和装配精度，实现自动化生产，提高工作效率和工作安全性。

3. 验证系统的稳定性、可靠性和实用性。

4. 对现有技术进行改进和升级，为行业发展提供参考。

五、研究方法1. 参考文献研究法：阅读相关书籍、论文、报告等文献，了解PLC技术及其在自动化系统中的应用，以及颗粒状填充物的性质、特点、装配要求等方面的研究成果。

2. 参观实地考察法：参观一些已经实现自动化生产的颗粒状填充物装配作业系统，考察其工作流程、工艺流程、装置结构等，收集数据。

3. 系统设计法：根据颗粒状填充物装配作业系统的特点和需求，设计系统的各项参数和流程，包括物料输送、清洗、计量、填充、检测、排放等环节。

小颗粒状物料自动计量装置的设计说明书工业学院小组成员：田腾婷晓龙晶晶涛董盼云天指导老师：国全毛中彦包装机械课程设计任务书1.设计目的设计一套能自动完成小颗粒状物料每分钟不少于60次的计量装置（含料斗）2.设计要求计料量：1000g计量精度：小于等于5%运行状态：自动完成进料，计量，卸料动作计量速度：可调，每分钟不少于60次3.约束条件物料密度：1.0~1.2g/cm3物料特性：小颗粒，流动性好，易吸潮，有腐蚀性4.提交任务二维总装图(含三维模型图），设计说明书，运行动画目录1.总体方案设计- - - - - - - - - - - - - - - - - -11.1 方案原理说明- - - - - - - - - - - - - - - - - - -12.处理能力的计算- - - - - - - - - - - - - - - - -22.1带式输送机的相关计算- - - - - - - - - - - - - - - -22.2分配器的相关计算- - - - - - - - - - - - - - - - -32.3减速器的相关计算- - - - - - - - - - - - - - - - -33.关键设备的选型及设计- - - - - - - - - - - - - -43.1电磁振动给料机的选型- - - - - - - - - - - - - - -43.2 输送机的选型- - - - - - - - - - - - - - - - - - -63.3 电子皮带秤的选型- - - - - - - - - - - - - - - - -83.4 分配器排料斗的设计- - - - - - - - - - - - - - - -93.5 减速器的设计- - - - - - - - - - - - - - - - - - -114.总体方案布局- - - - - - - - - - - - - - - - - -125.总结- - - - - - - - - - - - - - - - - - - - - -136.参考文献- - - - - - - - - - - - - - - - - - - -141.总体方案设计由此次设计要求经我们小组讨论决定采用连续式计重供给的自动控制方式，即以电磁振动给料机给料，由带式输送机送料以及皮带电子秤计量和分配器排料的方式实现整个工艺过程，整体方案原理图如下图1-1所示图1-11.1方案原理说明物料自料斗通过受控的电磁振动给料机连续不断地向带式输送机给料，带式输送机载着物料以一定速度连续运转，由秤和检重传感器等组成的皮带电子秤，对输送带一段固定长度上（与秤盘长度相当）上各瞬时载送的物料流量进行检测，物料流重量的变化由检重传感器转换成相应的电压信号输送给电子调节器，在这里与要求的计量给定值（恒定的电压信号）作比较，通过运算放大，馈送给可控给料机，操纵给料机作相应的给料调节（改变各瞬时的给料量），以保证输送带各微小长度上载送的物料量控制在允许围，即保持各瞬时输送带上的物料重量为恒定值，在输送带的末端，装有接料截面积相同且以一定速度移动的等分截取装置，即分配器排料斗，对输送带排出的物料进行等分截取，从而得到与定量值相同的计量物料，最后由排料斗排给包装袋，从而完成整个工艺流程，实现物料的连续计重供给，对于设计中所要求的每分钟不少于60次的计量则只需要调节相应的带速和分配器的转速即可。

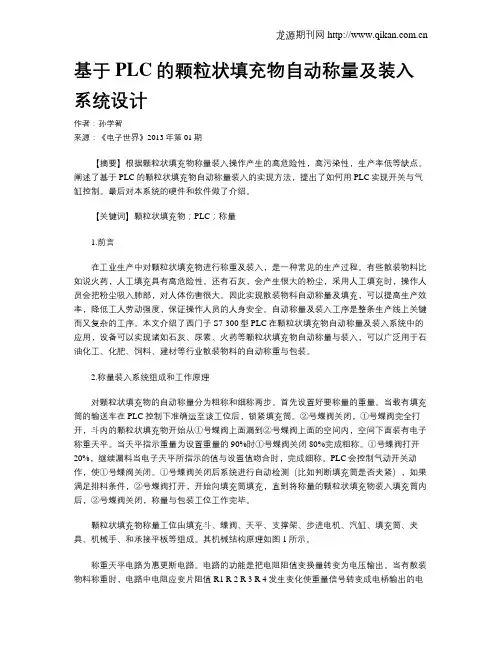

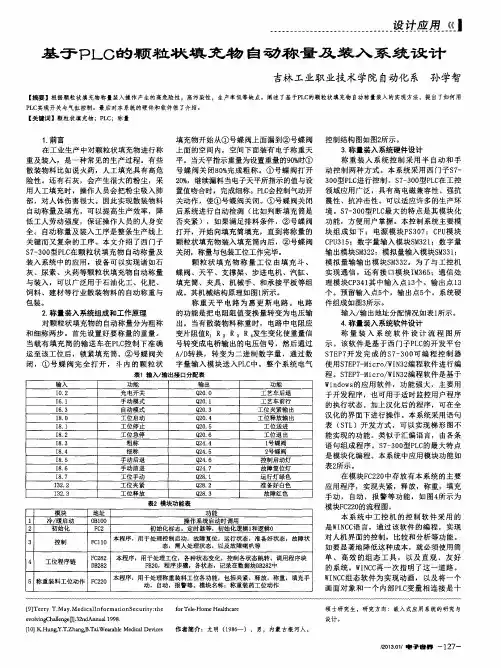

基于PLC的颗粒状填充物自动称量及装入系统设计作者：孙学智来源：《电子世界》2013年第01期【摘要】根据颗粒状填充物称量装入操作产生的高危险性，高污染性，生产率低等缺点。

阐述了基于PLC的颗粒状填充物自动称量装入的实现方法，提出了如何用PLC实现开关与气缸控制。

最后对本系统的硬件和软件做了介绍。

【关键词】颗粒状填充物；PLC；称量1.前言在工业生产中对颗粒状填充物进行称重及装入，是一种常见的生产过程。

有些散装物料比如说火药，人工填充具有高危险性。

还有石灰，会产生很大的粉尘，采用人工填充时，操作人员会把粉尘吸入肺部，对人体伤害很大。

因此实现散装物料自动称量及填充，可以提高生产效率，降低工人劳动强度，保证操作人员的人身安全。

自动称量及装入工序是整条生产线上关键而又复杂的工序。

本文介绍了西门子S7-300型PLC在颗粒状填充物自动称量及装入系统中的应用，设备可以实现诸如石灰、尿素、火药等颗粒状填充物自动称量与装入，可以广泛用于石油化工、化肥、饲料、建材等行业散装物料的自动称重与包装。

2.称量装入系统组成和工作原理对颗粒状填充物的自动称量分为粗称和细称两步。

首先设置好要称量的重量。

当载有填充筒的输送车在PLC控制下准确运至该工位后，锁紧填充筒。

②号蝶阀关闭，①号蝶阀完全打开，斗内的颗粒状填充物开始从①号蝶阀上面漏到②号蝶阀上面的空间内，空间下面装有电子称重天平。

当天平指示重量为设置重量的90%时①号蝶阀关闭80%完成粗称。

①号蝶阀打开20%，继续漏料当电子天平所指示的值与设置值吻合时，完成细称。

PLC会控制气动开关动作，使①号蝶阀关闭。

①号蝶阀关闭后系统进行自动检测（比如判断填充筒是否夹紧），如果满足排料条件，②号蝶阀打开，开始向填充筒填充，直到将称量的颗粒状填充物装入填充筒内后，②号蝶阀关闭，称量与包装工位工作完毕。

颗粒状填充物称量工位由填充斗、蝶阀、天平、支撑架、步进电机、汽缸、填充筒、夹具、机械手、和承接平板等组成。

本科生毕业设计毕业设计题目基于PLC的自动称重系统学生姓名蒋大伟所在学院能源与动力工程学院专业及班级电气0902指导教师陈东雷完成日期2013年 6 月 3 日摘要随着科技技术的快速发展，生产力的不断提高，企业需要提高自动化程度以节省劳动力，提高效率，控制产品质量来提高信誉。

在粮食、化肥、饲料等具有称重包装环节的企业称重的准确度直接影响着企业的发展，称量包装技术的发展大致经历了手工称重、继电器控制、称重仪表控制、PLC控制等几个阶段。

相对于传统的称重仪表控制，应用PLC和触摸屏组成的控制系统便于将开关设置，复位操作以及设定和修改系统参数功能有机的结合，提高机器速度和精度。

本文主要论述了称重传感器以及整个称重系统的工作原理，并对控制系统的硬、软件设计进行了详细的分析。

通过PLC控制称重仪再对称重过程进行控制。

关键词：托利多B8520称重仪西门子S7-200PLC MODBUS通信触摸屏AbstractWith the rapid development of science，technology and productivity, companies in the grain, fertilizer, feed and other business need to increase the degree of automation in order to save labor, improve efficiency, and maintain a good reputation.In such business, accuracy carries a direct influence on the companies' future.The industry has gone through the following stages:manual weighing, relay control, weighing instrument control and PLC control. Compared with conventional control methods, control system composed of PLC and touch screen features the convenience of integrating switching setting,resetting,and tuning system parameters,as well as quick respond time and high accuracy.This article mainly discusses how the load cell and the entire weighing system works, and provides a detailed analysis of the control system hardware and software design. PLC is used in controlling the weighing instrument and monitoring the weighing process.Keywords: Toledo B8520 weighing instrument Siemens S7-200PLC MODBUS communication touchscreen目录第1章绪论 (1)1.1自动称重系统研究的目的和意义 (1)1.2 国内外研究现状及发展趋势 (1)第2章称重包装系统方案比较 (3)2.1采用常规称重仪进行称重控制方案 (3)2.2采用托利多B8520称重仪进行称重控制 (5)第3章控制系统硬件设计 (8)3.1西门子S7-200PLC (8)3.2托利多B8520称重仪 (10)3.2.1主要硬件特点 (10)3.2.2主要软件特点 (11)3.2.3主要指标 (11)3.2.4输入口定义 (12)3.2.5输出口定义 (14)3.2.6主板输入，输出端子和外部连线图 (15)3.2.7 MODBUS 通讯协议 (16)3.2.8 硬件连接多台终端接入RS485 网络示意图 (19)3.2.9 称重终端信息在MODBUS中的地址映射表 (19)3.3托利多MTB-50称重传感器 (21)3.4托利多AJB-015接线盒 (22)第4章系统软件设计 (23)4.1触摸屏 (24)4.1.1 触摸屏设计 (24)4.1.2 工程下载 (27)4.2 Ethemet通信设置 (28)4.3系统的配置及PLC 的I/O口分配 (33)4.4 梯形图控制程序及说明 (35)4.4.1写程序 (37)4.4.2主程序 (39)第5章总结和展望 (44)5.1 总结 (44)5.2 展望 (44)第6章致谢 (45)参考文献 (46)附录 (47)附录一PLC写程序 (47)附录二PLC主程序 (49)第1章绪论1.1自动称重系统研究的目的和意义微型计算机和电子技术的迅猛发展，促进了控制技术和微型计算机测量的广泛应用，从国防技术、航空航天等到日常生活中的电梯、排水系统等都采用到了微机测控技术。
