电流互感器和电压互感器

目录1. 概述 (2)2. 电压互感器 (2)2.1. 基本介绍 (2)2.2. 主要类型 (3)2.3. 工作原理 (3)2.4. 注意事项 (4)2.5. 铭牌标志 (5)2.6. 基本作用 (5)2.7. 接线方式 (5)2.8. 常见异常 (6)3. 电流互感器 (7)3.1. 基本介绍 (7)3.2. 基本原理 (7)3.3. 型号参数 (8)3.4. 使用原则 (10)3.5. 校验方法 (11)3.6. 注意事项 (12)1.概述互感器在供配电系统中主要分为两种：电压互感器和电流互感器。

在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。

互感器的内部结构就是变压器。

按照变压器的原理运行。

互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈。

2.电压互感器2.1.基本介绍电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

电压互感器与电流互感器作用区别————————————————————————————————作者：————————————————————————————————日期：电流互感器与电压互感器的区别电流互感器的作用：电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁.其主要作用是:1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。

电压互感器和电流互感器在作用原理上的区别主要区别是正常运行时工作状态大不相同，主要表现为:1)电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2)对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。

3)电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值.4)电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。

电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。

把大电流按规定比例转换为小电流的电气设备，称为电流互感器。

电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

电压互感器、电流互感器原理电压互感器、电流互感器是电力系统中常用的测量装置，用于测量高电压和大电流。

本文将分别从电压互感器和电流互感器的原理进行介绍。

一、电压互感器原理电压互感器，简称VT，又称电压互感器、电压互感器、电压互感器等，是一种用于测量高压电缆和高压设备中电压的测量装置。

其工作原理基于互感器的原理，即利用磁感应现象。

电压互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高压设备并联连接，二次绕组与测量仪表相连。

当高压设备通电时，一次绕组中产生的磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电压成正比的电压。

这样，通过测量二次绕组中的电压，就可以得到高压设备中的电压值。

二、电流互感器原理电流互感器，简称CT，又称电流互感器、电流互感器等，是一种用于测量高电流的测量装置。

其工作原理也是基于互感器的原理。

电流互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高电流设备串联连接，二次绕组与测量仪表相连。

当高电流通过一次绕组时，会在铁芯中产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电流成正比的电流。

通过测量二次绕组中的电流，就可以得到高电流设备中的电流值。

三、电压互感器和电流互感器的特点1. 测量范围广：电压互感器和电流互感器能够测量较大范围内的电压和电流，适用于不同电力系统和设备的测量需求。

2. 高精度：电压互感器和电流互感器具有较高的测量精度，可以满足电力系统对精确测量的要求。

3. 绝缘性能好：电压互感器和电流互感器在设计和制造过程中，采用了一系列的绝缘措施，确保了其在高电压和大电流环境下的安全可靠性。

4. 动态性能好：电压互感器和电流互感器响应速度快，能够准确测量瞬态和稳态下的电压和电流。

四、电压互感器和电流互感器的应用电压互感器和电流互感器广泛应用于电力系统中的各种测量和保护装置中，如电能计量、保护继电器、故障录波器等。

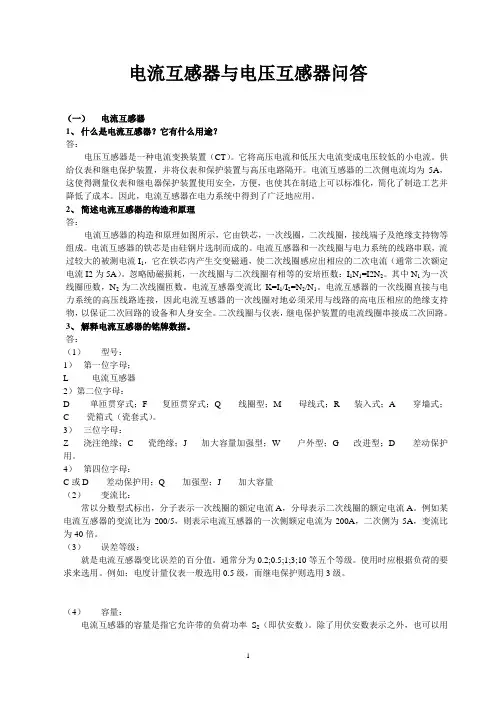

电流互感器与电压互感器问答（一）电流互感器1、什么是电流互感器？它有什么用途？答：电压互感器是一种电流变换装置（CT）。

它将高压电流和低压大电流变成电压较低的小电流。

供给仪表和继电保护装置，并将仪表和保护装置与高压电路隔开。

电流互感器的二次侧电流均为5A，这使得测量仪表和继电器保护装置使用安全，方便，也使其在制造上可以标准化，简化了制造工艺并降低了成本。

因此，电流互感器在电力系统中得到了广泛地应用。

2、简述电流互感器的构造和原理答：电流互感器的构造和原理如图所示，它由铁芯，一次线圈，二次线圈，接线端子及绝缘支持物等组成。

电流互感器的铁芯是由硅钢片选制而成的。

电流互感器和一次线圈与电力系统的线路串联，流过较大的被测电流I1，它在铁芯内产生交变磁通，使二次线圈感应出相应的二次电流（通常二次额定电流I2为5A）。

忽略励磁损耗，一次线圈与二次线圈有相等的安培匝数：I1N1=I2N2。

其中N1为一次线圈匝数，N2为二次线圈匝数。

电流互感器变流比K=I1/I2=N2/N1。

电流互感器的一次线圈直接与电力系统的高压线路连接，因此电流互感器的一次线圈对地必须采用与线路的高电压相应的绝缘支持物，以保证二次回路的设备和人身安全。

二次线圈与仪表，继电保护装置的电流线圈串接成二次回路。

3、解释电流互感器的铭牌数据。

答：（1）型号：1）第一位字母；L--------电流互感器2）第二位字母：D-------单匝贯穿式；F-----复匝贯穿式；Q------线圈型；M------母线式；R-----装入式；A------穿墙式；C------瓷箱式（瓷套式）。

3）三位字母：Z-----浇注绝缘；C-----瓷绝缘；J-----加大容量加强型；W------户外型；G-----改进型；D------差动保护用。

4）第四位字母：C或D------差动保护用；Q------加强型；J------加大容量（2）变流比：常以分数型式标出，分子表示一次线圈的额定电流A，分母表示二次线圈的额定电流A。

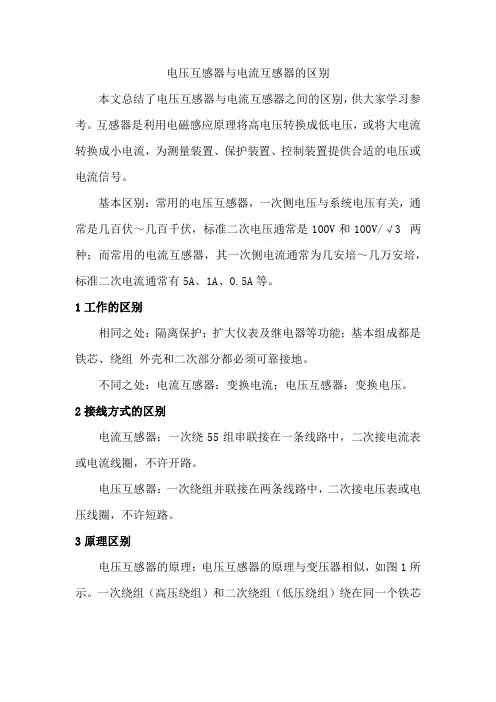

电压互感器与电流互感器的区别本文总结了电压互感器与电流互感器之间的区别，供大家学习参考。

互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。

基本区别：常用的电压互感器，一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/√3 两种；而常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。

1工作的区别相同之处：隔离保护；扩大仪表及继电器等功能；基本组成都是铁芯、绕组外壳和二次部分都必须可靠接地。

不同之处：电流互感器：变换电流；电压互感器：变换电压。

2接线方式的区别电流互感器：一次绕55组串联接在一条线路中，二次接电流表或电流线圈，不许开路。

电压互感器：一次绕组并联接在两条线路中，二次接电压表或电压线圈，不许短路。

3原理区别电压互感器的原理：电压互感器的原理与变压器相似，如图1所示。

一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一个铁芯上，铁芯中的磁通为Ф。

根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：电压互感器原理电流互感器的原理：在原理上也与变压器相似，如图2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。

即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

电流互感器的原理4绕组端子和极性差异：电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。

常见的用A和X 分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

电压互感器与电流互感器的作用原理及两者区别Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki（Ki称为变流比）所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

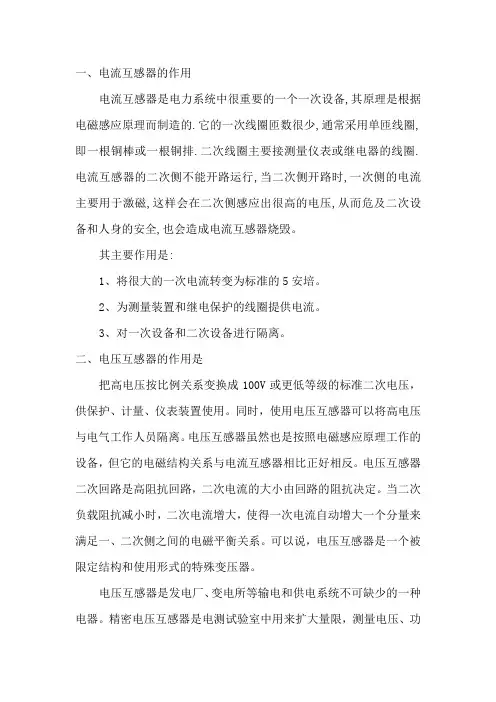

一、电流互感器的作用电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁。

其主要作用是:1、将很大的一次电流转变为标准的5安培。

2、为测量装置和继电保护的线圈提供电流。

3、对一次设备和二次设备进行隔离。

二、电压互感器的作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。

精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。

电压互感器和变压器很相似，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V 和380V，有的是高压几万伏甚至几十万伏。

电流互感器和电压互感器选择及计算导则电流互感器和电压互感器是电力系统中常用的测量装置，用于测量电流和电压的变化情况。

在选择和计算电流互感器和电压互感器时，需要考虑多个因素，如测量范围、精度、负载容量、绝缘能力等。

本文将详细介绍电流互感器和电压互感器的选择和计算导则。

1.电流互感器的选择电流互感器用于测量电流的大小。

在选择电流互感器时，需要考虑以下因素：1.1测量范围：根据所需测量电流的大小，选择适合的互感器测量范围。

互感器的测量范围应该大于需要测量的电流范围，通常选择测量范围的1.2倍左右。

1.2精度等级：根据精度要求选择合适的互感器精度等级。

常见的精度等级有0.1级、0.2级、0.5级等，精度等级越高，测量准确度越高。

1.3载流能力：根据被测电路的负载情况选择互感器的载流能力。

互感器的负载能力应大于被测电流的负载能力，以确保测量的准确性和稳定性。

1.4绝缘能力：根据电路的绝缘要求选择互感器的绝缘能力。

互感器的绝缘等级应满足被测电路的绝缘要求，以确保测量过程中的安全性。

2.电流互感器的计算选择合适的电流互感器后，需要进行计算以确定电流互感器的技术参数，如一次参数、二次参数和差动系数等。

以下是电流互感器的计算导则：2.1一次参数计算：一次参数包括一次电流（I1）、一次电流相位（Φ1）和一次负载电阻（Rl）。

根据被测电流的最大值和测量精度要求，计算一次电流的大小，并确定一次电流的相位。

根据一次电流和负载电阻的关系，计算一次负载电阻的大小。

2.2二次参数计算：二次参数包括二次电流（I2）、二次电流相位（Φ2）和二次负载电阻（Rt）。

根据一次电流、一次负载电阻和互感器的变比关系，计算二次电流的大小。

根据二次电流和负载电阻的关系，计算二次负载电阻的大小。

根据测量精度要求，确定二次电流的相位。

2.3差动系数计算：差动系数（Kd）是互感器计算和测量中的重要参数，用于评估互感器的性能。

差动系数表示二次侧电流和一次侧电流的比值，计算公式为：Kd=I2/I1、根据实际测量和计算结果，确定互感器的差动系数。

电流互感器与电压互感器的主要区别详解华天电力介绍主要区别1.将高电流值转换为低值的变压器称为电流互感器，而将高电压值转换为低值的变压器称为电压互感器。

2.电流互感器没有其他名称。

另一方面，电压互感器也称为电压互感器。

3.电流互感器与电路串联连接。

反之，电压互感器与电路并联。

4.电流互感器的初级回路匝数很少。

另一方面，电压互感器的初级回路匝数较多。

5.电流互感器二次回路匝数多，电压互感器二次回路匝数少。

6.电流互感器的初级绕组传输要测量的电流。

另一方面，电压互感器的初级绕组传输要测量的电压。

7.电流互感器的二次绕组与仪表的电流绕组相连，而电压互感器的二次绕组与仪表或仪表相连。

8.电流互感器的量程为5A或1A。

另一方面，电压互感器的范围是110v。

9.电流互感器变比高，电压互感器变比低。

10.电流互感器在其输入端具有恒定电流。

另一方面，电压互感器的输入端是恒压。

11.电流互感器与次级负载没有联系。

相反，电压互感器取决于次级负载。

12.电流互感器采用低阻抗。

另一方面，电压互感器具有高阻抗。

13.在电流互感器中，磁通密度和励磁电流在很宽的范围内变化，而在电压互感器中，磁通密度和励磁电流在很窄的范围内变化。

14.电流互感器有闭铁心和绕线铁心两种。

另一方面，电压互感器也有电磁式和电容电压式两种。

15.通过使用电流互感器，5 安培的电流表可用于测量200 安培等高电流。

另一方面，在电压互感器的帮助下，120 V 的电压表可用于测量高电位或11 kV 等电压。

16.电流互感器是一种升压变压器，而电压互感器是一种降压变压器。

17.电流互感器用于计算电流和功率，操作保护继电器和监控电网运行等，而电压互感器用于测量，作为电源和操作保护继电器等。

电流互感器与电压互感器的作用分别是什么？
电流互感器工作原理
电力系统中广泛采用的是电磁式电流互感器(以下简称电流互感器)，它的工作原理和变压器相似。

电流互感器的原理接线
电流互感器的特点是：(1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。

电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：kn=I1n/I2n
因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。

kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kN=N1/N2式中N1、N2为一、二线圈的匝数。

电压互感器实际上是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

简单地说电压互感器(PT)和电流互感器(CT)的作用就是把高电压大电流转换为低电压(110V)小电流,能够用表计安全方便地来测量与监控.。

常规电流互感器和电压互感器参数选择及计算1.互感器额定电流：互感器的额定电流应根据被测回路的最大电流决定。

一般来说，互感器的额定电流选取为被测回路最大电流的1.2倍左右，以确保在负载波动或突变的情况下，仍能保证互感器的准确测量并有一定的过载能力。

2.互感器变比：互感器变比是指互感器的秒级与一次侧（被测侧）的变比之比。

在选择互感器变比时，需要根据被测回路的电流范围和测量仪表的输入范围来确定。

一般来说，互感器的变比选取为被测回路电流的倒数。

3.互感器准确等级：互感器的准确等级是指互感器的准确度等级，用于表示互感器的测量准确度。

根据应用要求的精度和费用可承受能力，选择适当的准确等级。

常见的互感器准确等级有0.2等、0.5等、1等等。

4.互感器的负荷能力：互感器的负荷能力是指互感器在额定负荷下的能力。

根据被测回路的负荷特性以及互感器的额定电流和准确度等级，选择合适的互感器负荷能力，以保证互感器在额定负荷下的长期稳定工作。

5.互感器的绝缘强度：互感器的绝缘强度要求互感器能够承受额定绝缘电压，并且在工频电场下不发生击穿和绝缘损坏。

根据被测回路的额定电压，选择适当的互感器绝缘强度，以确保互感器的安全可靠工作。

6.互感器的外部尺寸和重量：在选择互感器时，需要考虑互感器的外部尺寸和重量是否适合安装和运输要求。

根据现场情况和设备布局，选择适当的互感器外部尺寸和重量。

7.互感器的材料和结构：互感器的材料和结构对其工作寿命和安全可靠性有重要影响。

选择具有良好材料和结构设计的互感器，以确保互感器的长期稳定工作和防护措施。

以上是常规电流互感器和电压互感器参数选择及计算的一般原则和要点。

在实际应用中，还需要根据具体的电力系统特点和测量要求，结合相关标准和规范，进行详细的参数选择和计算，以确保互感器能够满足实际需求并具有良好的测量准确度和安全可靠性。
