500W升压斩波电路设计与仿真(DOC)

电力电子系统设计报告（2014—2015学年第二学期）系别信息与控制工程系题目升压斩波电路设计专业电气自动化班级1203学号3121010330姓名彭中杰指导教师孟显娇完成时间评定成绩升压斩波电路(Boost Chopper）设计摘要本设计是基于SG3525芯片为核心控制的PWM升压斩波电路（Boost chopper）。

设计由Matlab仿真和Protel两大部分构成。

Matlab主要是理论分析,借助其强大的数学计算和仿真功能可也很直观的看到PWM控制输出电压的曲线图。

通过设置参数分析输出与电路参数和控制量的关系，最后进行了GUI编程，利用图形可视化界面的直观易懂的特点，使设计摒弃了繁琐难懂的单一波形和控制方式,从而具有友好界面，非常方便的就可进行控制参数输入，和输出图像显示。

第二部分是电路板，它可以通过BluePrint、Kicad 、Protel等软件设计完成，其中Protel原理图设计系统以其分层次的设计环境，强大的元件及元件库的组织功能，方便易用的连线工具，强大的编辑功能设计检验，与印制电路板设计系统的紧密连接,自定义原理图模板高质量的输出等等优点，和丰富的设计法则，易用的编辑环境,轻松的交互性手动布线，简便的封装形式的编辑及组织，高智能的基于形状的自定布线功能，万无一失的设计检验等印制电路板设计系统的优点，使其在我们学生选用PCB电路板设计软件中占了绝大部分比重.本设计也采用Protel设计原理图,和进行PCB板布线。

它是本设计从理论到实际制作的必进途径,通过设定相应的规则，足以满足设计所要求的规定。

关键字升压斩波；SG3525 ;（2014—2015学年第二学期) (1)1．概述 (5)2．课程设计任务及要求 (6)2。

1设计任务 (6)2.2设计要求 (6)2。

3设计主流程图 (6)3.设计理论 (7)3.1 升压斩波工作原理 (7)主电路工作原理 (7)3.2数量关系 (8)4.硬件设计 (9)4.1 升压直流变换器电路总设计概述 (9)4。

升压斩波电路课程设计一、前言1. 课程设计背景由于发展的日新月异，升压斩波电路在电子工程中扮演者越来越重要的角色。

课程设计涉及到升压斩波电路原理，结构，实际建模及仿真等。

2. 课程设计目标通过本次课程设计，学习如何使用多芯片升压斩波电路的原理，掌握斩波电路设计过程，实现多芯片升压斩波电路的建模及仿真。

二、实验原理1.电路升压机理升压斩波电路的实现就是使用振荡器对原始输入电压实现升压，利用单位增量反馈，在交流振荡器的输出再经过斩波电路，将高频振荡信号净化成较高平均值的一个电压。

2.多芯片升压斩波电路基本结构多芯片升压斩波电路的基本结构包括振荡器、斩波电路及调节路。

斩波电路为半桥简易斩波电路，斩开频率为3.3MHz，有注意的是在使用斩波电路时应注意更改斩开频率来匹配相应电路的要求；调节路由缓冲器、激励电路及Vr偏置组成，其中Vr就是用来调节升压斩波电路输出电压的量。

三、电路设计1.电路建模基于多芯片升压斩波电路基本结构，将整个电路进行建模，首先根据原理分析和实验数据，确定各元器件参数；其次，根据实际的原理图、原理分析及相应的稳健设计原则，设计振荡器、斩波电路及调节路等模块；最后，将这些模块组合成完整的电路模型。

2.仿真设计仿真是对电路建模后的进一步分析。

仿真电路的目标是：根据输入电压的大小来最大化输出电压的大小，确定整个电路能否正常运行。

为了实现这一目标，仿真设计需要利用软件工具，如PSPICE、Cadence、Psim等，进行仿真分析，确定整个电路模型及参数设置满足设计要求及特性要求。

四、实验结果1.电路振荡状态根据仿真分析结果，升压斩波电路能够正常振荡。

斩开频率可以根据实际的需求来进行调节，以及斩波线性度也可以利用调整持续偏置，达到调节输出电压的目的。

2.电路性能本次课程设计实验中，升压斩波电路的输入电压为3.2V，输出电压为4.3V。

此外，斩波电路的斩开频率和线性度均能满足要求。

五、结论本次课程设计成功完成了多芯片升压斩波电路的建模及仿真，并达到了预期的效果，证明了我们给出的设计思路的可行性。

升压型斩波电路（boost）仿真模型电控学院电气0903班姓名：徐强学号：0906060328基于Matlab/Simulink的BOOST电路仿真1.Boost电路的介绍：Boost电路又称为升压型斩波器，是一种直流- 直流变换电路,用于将直流电源电压变换为高于其值的直流电压，实现能量从低压侧电源向高压侧负载的传递。

此电路在开关电源领域内占有非常重要的地位, 长期以来广泛的应用于各种电源设备的设计中。

对它工作过程的理解掌握关系到对整个开关电源领域各种电路工作过程的理解, 然而现有的书本上仅仅给出电路在理想情况下稳态工作过程的分析, 而没有提及电路从启动到稳定之间暂态的工作过程, 不利于读者理解电路的整个工作过程和升压原理。

采用simulink仿真分析方法, 可直观、详细的描述BOOST 电路由启动到达稳态的工作过程, 并对其中各种现象进行细致深入的分析, 便于我们真正掌握BOO ST 电路的工作特性。

其电路结构如图所示。

2.Simulink仿真分析：Simulink 是一种功能强大的仿真软件, 它可以进行各种各样的模拟电路和数字电路仿真，并给出波形输出和数据输出, 无论对哪种器件和哪种电路进行仿真, 均可以得到精确的仿真结果。

本文应用基于Matlab/Simulink软件对BOO ST 电路仿真, 仿真图如图 3 所示, 其中IGBT作为开关, 以脉冲发生器脉冲周期T=0.2ms,脉冲宽度为50%的通断来仿真开关S的通断过程。

BOOST 电路的仿真模型3.电路工作原理：在电路中IGBT导通时，电流由E经升压电感L和V形成回路，电感L储能；当IGBT关断时，电感产生的反电动势和直流电源电压方向相同互相叠加，从而在负载侧得到高于电源的电压，二极管的作用是阻断IGBT导通是，电容的放电回路。

调节开关器件V的通断周期，可以调整负载侧输出电流和电压的大小。

负载侧输出电压的平均值为:（3-1）式（3-1）中T为开关周期, 为导通时间，为关断时间。

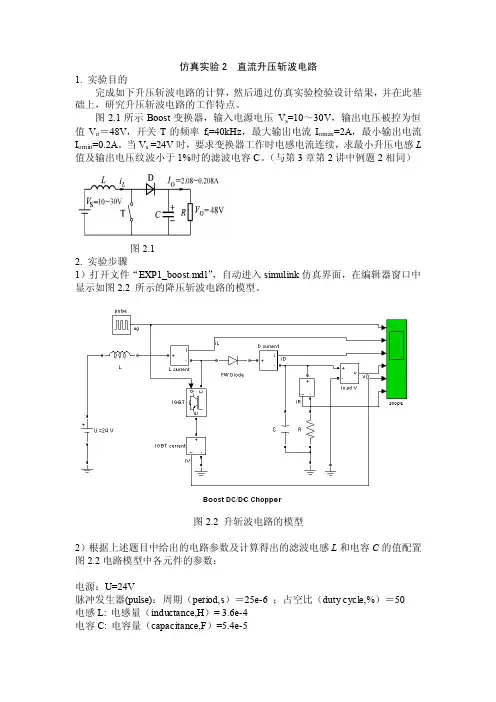

仿真实验2 直流升压斩波电路1. 实验目的完成如下升压斩波电路的计算，然后通过仿真实验检验设计结果，并在此基础上，研究升压斩波电路的工作特点。

图2.1所示Boost变换器，输入电源电压V s=10～30V，输出电压被控为恒值V o＝48V，开关T的频率f s=40kHz，最大输出电流I omax=2A，最小输出电流I omin=0.2A。

当V s =24V时，要求变换器工作时电感电流连续，求最小升压电感L 值及输出电压纹波小于1%时的滤波电容C。

（与第3章第2讲中例题2相同）图2.12. 实验步骤1）打开文件“EXP1_boost.mdl”，自动进入simulink仿真界面，在编辑器窗口中显示如图2.2 所示的降压斩波电路的模型。

图2.2 升斩波电路的模型2）根据上述题目中给出的电路参数及计算得出的滤波电感L和电容C的值配置图2.2电路模型中各元件的参数：电源：U=24V脉冲发生器(pulse)：周期（period,s）＝25e-6 ；占空比（duty cycle,%）＝50电感L: 电感量（inductance,H）= 3.6e-4电容C: 电容量（capacitance,F）=5.4e-5电阻R：电阻值（resistance,ohms）=24记录此条件下的波形，在波形图上估算此时输出电压的纹波系数。

更改电阻参数，使负载电流为0.2A，记录此时的波形，并说明电感电流的特点。

在实验基础上，说明电感L和电容C取值的正确性。

3）观察占空比变化对输出电压的影响。

将电阻值恢复为24。

更改脉冲发生器中的周期参数，在占空比为20％，40％，60％，80％时，观察波形，估计输出电压的值，并计算在不同占空比下的输出\输入电压比。

4）观察开关频率和滤波参数变化对输出电压纹波的影响。

占空比恢复为50％。

将脉冲发生器输出驱动信号的频率改为原来的一半（20KHz）和二倍（80KHz），观测并估计两种条件下电压纹波的大小。

500W升压斩波电路设计与仿真I.引言在电源设计中，升压斩波电路被广泛应用于需要高电压输出的场景中。

本文将介绍一种500W的升压斩波电路的设计与仿真。

II.设计目标本设计的目标是实现一个满足以下条件的升压斩波电路：1.输入电压：220V交流电2.输出电压：500V直流电3.输出功率：500W4.转换效率：大于90%5.输出电压稳定性：小于1%III.电路结构本设计采用单端反激变压器斩波电路结构，原理图如下所示：（请参考上传的图片）IV.电路参数计算1.变压器参数计算：根据输入电压和输出电压，可以计算出变压器的变比。

假设变压器的变比为N，有N = Vout / Vin = 500 / 220 = 2.27另外，为了保证变压器工作在饱和区以提高转换效率，需要选择一个合适的磁芯材料。

根据输出功率和输出频率，可以计算出变压器的输入电流，然后根据输入电流和工作磁通密度，可以选择合适的磁芯材料。

2.斩波电路参数计算：为了实现稳定的输出电压，可以采用三段滤波电路。

首先是输入电容C1，用于滤去交流电的干扰；然后是输出电容C2，用于平滑直流输出电压；最后是输出电阻R1，用于稳定输出电流。

3.斩波电路元件选取：根据计算结果，选择合适的电容和电阻。

需要注意的是，在高功率输出情况下，应选择能承受大电流的电容和电阻。

V.电路仿真使用仿真软件如LTspice等进行电路仿真。

在仿真中，可以通过改变输入电压和负载来验证电路的性能，并进行优化。

VI.性能评估和优化根据仿真结果评估电路的性能并进行优化。

可以通过调整电路参数、改变电容和电阻的数值等方式来提高电路的转换效率和输出电压稳定性。

VII.结论本文介绍了一种500W的升压斩波电路的设计与仿真。

通过合理的电路结构设计和参数选择，可以实现稳定的输出电压和高转换效率。

通过仿真和优化，可以进一步提高电路性能，满足实际应用需求。

升压斩波电路课程设计报告Word版《电力电子技术课程设计》报告设计题目：升压斩波电路的设计英文题目：The Design of Boost Chopper院系：电气工程与自动化年级专业： 2011级电气工程及其自动化姓名：）））2014年6月30日目录目录 (2)1. 设计的题目 (3)1.1引言 (3)1.2升压斩波电路的应用 (4)2.设计的任务： (4)2.1 课程设计要求 (4)2.2Boost电路技术参数及要求 (4)3.设计的依据： (5)3.1总体构思依据 (5)3.2理论计算依据 (5)4.设计的内容： (6)4.1主电路的选择与计算过程 (6)4.1.1直流斩波电路由直流电源、MOSFET、电感、电容、续流二极管以及负载组成。

具体原理电路图如下： (6)4.1.2主电路的理论计算： (6)4.1.3主电路的仿真 (7)4.1.4主电路的仿真输出波形 (8)4.2控制电路的选型与计算过程 (8)4.2.1NE555的引脚图及引脚 (8)4.2.2 NE555工作原理 (9)4.2.3控制电路原理图 (9)4.2.4控制电路理论计算过程 (10)4.2.5控制电路的仿真与波形输出 (10)4.3带tlp250光耦合器的驱动电路的选型 (11)4.3.1 tlp250引脚图及引脚 (11)4.3.2采用tlp250的原理 (11)4.4绘制原理图和PCB (12)4.4.1主电路原理图 (12)4.4.2主电路PCB图 (13)4.4.3 555电路图 (13)4.4.4 光耦tlp250原理图 (13)4.4.5稳定光耦tlp250输出电压原理图 (14)4.4.6控制电路pcb图 (14)4.5列出元器件的规格、型号和明细表 (14)4.6PCB实物制作和调试过程 (15)4.6.1主电路实物图 (16)4.6.2控制电路实物图 (16)4.6.3调试过程 (16)4.6.4调试结果为：占空比为30%时， (17)4.6.5理论值与实际值的比较 (17)4.7实验结果分析和处理 (17)5.心得体会 (18)6.主要参考文献 (19)1.设计的题目1.1引言随着电力电子技术的迅速发展，高压开关稳压电源已被广泛用于计算机、通信、工业加工和航空航天等领域。

目录绪论 (3)一．降压斩波电路 (6)二．直流斩波电路工作原理及输出输入关系 (12)三．D c／D C变换器的设计 (18)四．测试结果 (19)五．直流斩波电路的建模与仿真 (29)六．课设体会与总结 (30)七．参考文献 (31)绪论1. 电力电子技术的内容电力电子学,又称功率电子学(Power Electronics)。

它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。

它既是电子学在强电(高电压、大电流)或电工领域的一个分支，又是电工学在弱电(低电压、小电流)或电子领域的一个分支，或者说是强弱电相结合的新科学。

电力电子学是横跨“电子”、“电力”和“控制”三个领域的一个新兴工程技术学科。

电有直流(DC)和交流(AC)两大类。

前者有电压幅值和极性的不同，后者除电压幅值和极性外，还有频率和相位的差别。

实际应用中，常常需要在两种电能之间，或对同种电能的一个或多个参数(如电压，电流，频率和功率因数等)进行变换。

变换器共有四种类型：交流-直流(AC-DC)变换：将交流电转换为直流电。

直流-交流(DC-AC)变换：将直流电转换为交流电。

这是与整流相反的变换，也称为逆变。

当输出接电网时，称之为有源逆变；当输出接负载时，称之为无源逆变。

交-交(AC-AC)变换，将交流电能的参数(幅值或频率)加以变换。

其中：改变交流电压有效值称为交流调压；将工频交流电直接转换成其他频率的交流电，称为交-交变频。

直流-直流(DC-DC)变换，将恒定直流变成断续脉冲输出，以改变其平均值。

2. 电力电子技术的发展在有电力电子器件以前，电能转换是依靠旋转机组来实现的。

与这些旋转式的交流机组比较,利用电力电子器件组成的静止的电能变换器,具有体积小、重量轻、无机械噪声和磨损、效率高、易于控制、响应快及使用方便等优点。

1957年第一只晶闸管—也称可控硅(SCR)问世后，因此,自20世纪60年代开始进入了晶闸管时代。

课程设计任务书一、设计题目DC/DC Boost变换器的主电路和控制电路设计二、主要内容设计一个DC/DC Boost变换器的主电路和控制电路，利用MATLAB/PSIM 仿真软件，对所设计的电路进行仿真验证。

基本参数为：输入电压为3-6V ，输出电压为15V ，纹波电压为输出电压的0.2% ，负载电阻为10Ω，开关管选用MOSFET，工作频率为40KHz。

三、具体要求1.根据DC/DC Boost变换器的工作原理设计电感和电容参数；2.建立DC/DC Boost变换器仿真模型；3.研究MOSFET门极触发脉冲V g、电感电压V L、电感电流i L、输出电压V O、MOSFET 电流i Q1、二极管电流i D1的波形，并对结果进行分析；4.将电感值分别减小为临界电感的一半和二分之一，仿真分析电感电流断续时的Boost 变换器工作情况；5.设计控制电路，保证输入电压或负载变化± 20%时，输出电压保持不变，且纹波控制在2%以内。

根据电压负反馈控制的基本原则，确定补偿网络传递函数的形式和参数大小，并用波特图验证所设计的闭环控制系统是否稳定；6．撰写设计报告。

四、进度安排1．每个同学选定题目，独立查阅文献资料；2．熟悉仿真软件；3．主电路参数设计；4．建立主电路仿真模型和完成开环状态下仿真验证；5．控制电路参数设计；6．建立控制电路仿真模型和完成闭环状态下仿真验证；7．编写不少于3000字的项目总结报告及提供仿真模型（电子版）；8．总结与答辩；五、完成后应上交的材料1. 设计报告；2. 仿真模型（电子版）。

六、总评成绩指导教师签名日期年月日系主任审核日期年月日摘要直流斩波电路是一种将电压恒定的直流电变换为电压可调的直流电的电力电子变流装置，亦称直流斩波器或DC/DC变换器。

用斩波器实现直流变换的基本思想是通过对电力电子开关器件的快速通、断控制把恒定的直流电压或电流斩切成一系列的脉冲电压或电流，在一定滤波的条件下，在负载上可以获得平均值可小于或大于电源的电压或电流。

电力电子技术课程设计报告题目：升压斩波（boost chopper）电路设计学院：专业：学号：姓名：指导老师：时间：目录前言******************************************************* ****2MATlAB仿真设计***********************************************6硬件实验******************************************************* **14参考文献******************************************************* **19附录一设计任务书*************************************20 附录二PROTEL简介****************************************21 附录三MATLAB简介****************************************24升压斩波电路（Boost Chopper ）设计 一、前言1.Boost Chopper 工作原理：图 1.1升压斩波电路图图 1.1中假设L 值、C 值很大，V 通时，E 向L 充电，充电电流恒为I 1，同时C 的电压向负载供电，因C 值很大，输出电压u o 为恒值，记为U o 。

设V 通的时间为t o n ，此阶段L 上积蓄的能量为E I 1t o nV 断时，E 和L 共同向C 充电并向负载R 供电。

设V 断的时间为t o f f ，则此期间电感L 释放能量为()o f f o t I E U 1- 稳态时，一个周期T 中L 积蓄能量与释放能量相等()off o on t I E U t EI 11-=化简得：E t T E t t t U offoffoffon o =+=（1）1/≥off t T ，输出电压高于电源电压，故称升压斩波电路。

《电力电子技术》课程设计说明书直流升降压斩波电路的设计与仿真院、部：电气与信息工程学院学生姓名：指导教师：职称讲师专业：电气工程及其自动化班级：学号：完成时间：2016 年 6 月电力电子技术课程设计任务书学院：电气与信息工程系专业：电气工程及其自动化指导教师姓名学生姓名课题名称直流升压降压斩波电路的设计与仿真一、技术指标及要求：1）直流输入电压 100V；设计内容及任务设计安排主要参考资料2）电阻负载； (R 取学号尾数 X10Ω)；3）控制电路频率 10KHZ ；4）输出电压纹波系数： 0.2%；5）仿真出占空比α分别为 0.1，0.2，0.5，0.8 的电感电压、电感电流、开关管电流、二极管电流和输出电压的波形。

起止日期设计内容2016 年 5 月 25 日确定设计方案2016 年 5 月 26 日计算相关数据2016 年 5 月 27 日至 2016 年 6 月 6 日Simulink仿真2016 年 6 月 7 日至 2016 年 6 月 23 日撰写课程设计说明书[1] 王兆安、刘进军．电力电子技术（第 5 版）．机械工业出版社， 2009[2] 康华光、陈大钦．电子技术基础模拟部分．高等教育出版社，2002[3]秋关源、罗先觉．电路（第 5 版）．高等教育出版社， 2006[4]周克宁 . 电力电子技术 . 北京：机械工业出版社， 2004.[5]黄家善 . 电力电子技术 . 北京：机械工业出版社， 2006[6]王维平 . 现代电力电子技术及应用 . 南京：东南大学出版社， 1999[7]张明勋主编 , 电力电子设备设计和应用手册 [M]. 北京 : 机械工业出版社.1992[8]丁道宏主编 , 电力电子技术 [M]. 北京 : 航空工业出版社 .1992[9]林渭勋主编 , 电力电子技术基础 [M]. 北京 : 机械工业出版社 .1990摘要电力电子技术飞速发展，电力电子技术已经成为自动化领域里一个重要部分，其核心就是利用弱电电路的设计思路，强大电路的器件来实现电路的各种需求。

库克（CUK ）变换器的建模及应用仿真1.CUK 电路的工作原理CUK 斩波电路的原理图和等效图如下所示。

电路的基本工作原理是：当可控开关V 处于通态时（图b 中开关接B ），E —L 1—V 回路和负载R —L 2—C 2—V 回路分别流过电流。

当V 处于断态时（图b 中开关接A ），E —L 1—C 2—D 回路和负载R —L 2—D 回路分别流过电流，输出电压的极性与电源电压极性相反a) 电路图 b)等效图稳态时电容C 的电流在一周期内的平均值应为零，也就是其对时间的积分为零，即012)(0)(0=-=+=⎰⎰⎰off on Tt off C t on C TC t i t i dt i dt i dt i onon（on t 为V 处于通态的时间， off t 为V 处于断态的时间） 由此可得：αα-=-==112onononoff t t T t t i i假设电容C 很大使电容电压C u 的脉动足够小。

当开关S 合到B 点时，B 点电压B u =0，A 点电压C A u u -=；ERVDa)CVRb)CBASEL 1L 2u oi 1L 1L 2i 2u C u A u Bu o当S 合到A 点时，C B u u =，A u =0。

因此，B 点电压B u 的平均值为Conoff B U t t U =（C U 为电容电压C u 的平均值），又因电感1L 的电压平均值为零，所以Conoff B U t t U E ==。

另一方面，A 点的电压平均值为C on AU Tt U-=，且2L 的电压平均值为零，按上图（b ）中输出电压0U的极性，有C oN U Tt U =0。

于是可得出输出电压0U 与电源电压E 的关系为：EE t T t E t t U onon onoff αα-=-==102.CUK 斩波电路的仿真（1）MATLAB 仿真模型。

采用IGBT 的CUK 斩波器的仿真模型如下图。

升降压斩波电路仿真实验报告一、实验目的本次实验旨在掌握升降压斩波电路的基本原理，学习使用Multisim软件进行电路仿真，并通过实验验证升降压斩波电路的性能。

二、实验原理1.升降压斩波电路的基本原理升降压斩波电路是一种能够将输入直流电压进行升降转换，并输出稳定直流电压的电路。

其基本原理为：当输入直流电压较低时，开关管Q1导通，将输入端的直流电源通过变压器T1输出到负载端；当输入直流电压较高时，开关管Q2导通，将输入端的直流电源通过变压器T2输出到负载端。

在这个过程中，由于开关管Q1和Q2的不断切换，产生了一系列脉冲信号，这些脉冲信号经过滤波后得到了稳定的直流输出。

2.仿真软件MultisimMultisim是一款广泛应用于模拟和数字电路设计、测试和教育方面的仿真软件。

它可以模拟各种类型的模拟和数字电路，并提供了丰富的元器件库和工具箱，使得用户可以轻松地进行电路设计和仿真。

三、实验步骤1.搭建升降压斩波电路根据实验要求，选取元器件并搭建升降压斩波电路。

本次实验选用的元器件有：两个二极管、两个开关管、两个电阻、一个变压器和一个滤波电容。

2.设置仿真参数在Multisim中设置仿真参数，包括输入直流电压、负载电阻等参数，并选择仿真时间。

3.运行仿真在Multisim中运行仿真，并观察输出直流电压的变化情况。

可以通过Multisim自带的示波器等工具进行观察和分析。

4.分析结果根据仿真结果，分析升降压斩波电路的性能，包括输出稳定性、效率等方面，并对结果进行总结和归纳。

四、实验结果与分析根据本次实验的要求，我们搭建了一个升降压斩波电路，并使用Multisim进行了仿真。

在仿真过程中，我们设置了输入直流电压为12V，负载电阻为100Ω，仿真时间为10ms。

经过多次运行和调试，我们得到了如下的仿真结果：输出直流电压稳定在24V左右，波动较小，符合升降压斩波电路的设计要求。

同时，我们还观察到了开关管的导通和断开过程，以及变压器的输出情况。

升降压斩波电路matlab 仿真1、电路原理当可控开关V 处于通态时，电源E 经V 向电感L 供电使其储存能量，此时电流为i1。

同时，电容C 维持输出电压基本恒定并向负载R 供电。

此后，使V 关断，电感L 中储存的能量向负载L 释放，电流为i2。

负载电压极性为上正下负，与电源电压极性相反。

稳态时，一个周期T 内电感L 两端电压UL 对时间积分为零，即00=⎰dt T L U当V 处于通态期间，UL=E ；而当V 处于断态期间，UL=-Uo 。

于是 off o on t U Et =所以，输出电压为 E E t T t E t t U on on off on o αα-=-==12、参数设定设输入电压Uo=20V ，输出电压为10~40V ，纹波电压0.2%，开关频率20kHz ，负载10Ω，电感电流连续，求α,L,C, 并仿真。

Uo=α/(1-α)*EΔUo/U=(α*T)/(C*R)T=1/fL=1/2*(1-α)^2*R*T解得 1/3<α<2/3，0.83mF<C<1.67mF,27.8*e-6<L<111.11*e-6为保证电感电流和电容电压基本为定值，应是电感电容较大，故，C=1.67mF，L=111.11*e-6H。

3、matlab仿真电路图如图所示参数设定为，E=20V，触发电压为3V，频率为20kHz，电感为1/8000H，电容为1/500F，电阻为10欧。

仿真结果如下，上图为电阻电流，下图为电阻两端电压。

α=1/3;α=1/2有仿真结果可知，输出电压先增大，逐渐趋于稳定。

500W升压斩波电路设计与仿真摘要：本文对Boost升压斩波电路的工作原理进行了详尽分析，并用Visio软件做出电路在电感电流连续工作时的主要波形，并根据电路需要完成的任务进行参数计算，最后用Matlab/simulink软件搭建主电路，根据所计算的参数对用到的元器件进行参数设定，对Boost电路进行仿真。

关键词：Boost升压斩波电路；Visio软件；Matlab/simulink软件；仿真500W boost chopping circuit design and simulationAbstract：In this paper the boost chopping circuit working principle is discussed in detail, and using Visio software to make the circuit in the inductor current discontinuous operation when the main waveform, and according to the circuit need to complete the task parameter calculation, finally uses the Matlab/simulink software to build the main circuit, according to the parameters of the components used to set parameters, to boost chopper circuit simulation.Key words：Boost chopper;Visio software; Matlab/simulink software; Simulation1.序言近年来，不断进步的计算机技术为现代控制技术在实际生产、生活中提供了强有力的技术支持，新的材料和结构器件又促进了电力电子技术的飞速发展，且在各行业中得到广泛的应用。

直流升压斩波电路
一、实验目的：
（1）熟悉直流斩波电路的工作原理。

（2）熟悉各种直流斩波电路的组成及其工作特点。

（3）了解PWM控制与驱动电路的原理及其常用的集成芯片。

二、实验原理：
当开关S闭合时，二极管受电容器C上的电压影响反向断开，于是将输出级隔离，由输入端电源向电感供应能量。

当二极管断开时，二极管正向导通，输出级吸收来自电感与输入端电源的能量。

在进行稳态分析时，假定输出滤波器足够大，以确保一个恒定的输出电压u o（t）=U o
三、实验仿真：
相关参数设置：
（1）直流电压源参数设置：U=100V
（2）电阻、电容参数设置：C=70μF，L=10mH,R=10Ω
（3）脉冲发生器模块（Pulse）的参数设置：振幅为1V，周期为0.002s，脉冲宽度为20%
实验要求：观察u T,u D,电感L端电压u L,负载电压u o的波形，画出u o(a)曲线图。

直流升压斩波变换电路仿真模型图
1.(1)观察脉冲宽度为20%时的u T,u D,u L,u o波形:
(2)观察脉冲宽度为80%时的u T,u D,u L,u o波形:
2.画出u o(a)的曲线图
(1)程序：
a0=1:5:91;
Vd=[];
for ii=1:1:19;
a=a0(ii);
sim('shengyazb',[0,0.04]);
Vd=[Vd,UR(end)];
end
plot(a0,Vd);
(2)u o(a)曲线图。
