消防水泵并联时参数的探讨

水泵并联流量和扬程变化的关系水泵并联，听起来像是个高深的技术名词，其实就是把几台水泵一起工作，让水流得更快、更稳。

这就像你跟朋友一起打游戏，四个人合力总比一个人强吧？咱们先说说流量，流量就像是水泵每分钟能“吐”出来的水的量。

你想啊，如果你家水龙头开得大，水流得贼快，那就是高流量。

如果流量低，那就是涓涓细流，恨不得等个天荒地老。

水泵在并联的时候，每台水泵都在努力往外“输出”，所以流量叠加起来，哇塞，简直就是水流的狂欢派对！多台水泵在一起，流量就像是开了挂，直线上升。

可别以为水泵并联只有流量变化，扬程也是个大事儿。

扬程呢，就是水泵把水“抬”起来的高度。

想象一下，要把水从一楼搬到十楼，你得费多大劲啊。

水泵就像个力气大的搬运工，越强的水泵，能搬得越高。

可是，水泵并联后，扬程可不是简单地叠加的。

你可能会想，咱不就是把几个水泵一起用嘛，结果怎的扬程反而降低了呢？这就好比你请了几位朋友一起搬家，大家一起干活倒是快，但搬的东西还是得看每个人的力气。

水泵并联的时候，流量叠加，扬程却保持不变，这让人感慨万千，真是奥妙无穷啊！你可能会问，为什么流量会增加而扬程却不变？这里面有个“道理”，简单来说，就是水泵的特性决定了它们的工作状态。

每台水泵都有自己的特性曲线，流量和扬程之间的关系像是恋爱，波动起伏，受各种因素影响。

当你把水泵并联在一起的时候，流量就像是小鸟飞出了笼子，尽情翱翔，而扬程则相对稳重，不会轻易改变。

就像是一群小伙伴在操场上奔跑，热闹得不得了，但要想一起爬上那个高高的秋千架，得看谁的力气足够。

水泵的并联，就像是拼尽全力的团队合作，大家齐心协力，流量增加，乐趣多多，但扬程却不会随意变动，真是妙不可言。

水泵并联并不是一帆风顺的，有时候会遇到一些“小麻烦”。

比如，某一台水泵状态不佳，可能会拖后腿。

这时候，流量虽然还在增长，但扬程可能会受影响，整个系统的效率就会打折扣。

就像是参加运动会，有个队员不在状态，团队的表现自然受影响。

4台泵并联参数
并联连接的泵的特性曲线会根据泵的型号和规格有所不同。

以下是并联连接泵的一般参数：
1. 流量增加：当多台泵并联工作时，总流量会增加。

这是因为每台泵都有自己的工作曲线，当它们并联时，总流量是各台泵流量之和。

2. 扬程降低：并联工作的泵的总扬程会低于单台泵的扬程。

这是因为在并联系统中，水流会通过所有泵的出口，所以总压降会大于单台泵的压降。

3. 效率变化：并联连接的泵的总效率可能会高于或低于单台泵的效率，这取决于泵的具体型号和规格。

4. 功率消耗：并联连接的泵的总功率消耗可能会高于或低于单台泵的功率消耗，这也取决于泵的具体型号和规格。

5. 适用场景：并联连接的泵通常用于需要提高流量或增加总流量的情况，例如在需要大量水供应的工业流程中，或者在需要大量冷却水的空调系统中。

以上参数仅供参考，具体参数需要根据实际情况和泵的型号、规格来确定。

消防水泵并联时参数的探讨摘要探讨消防系统中消防水泵并联运转对出水量的影响。

关键词双泵并联并联流量并联扬程在近期的油气站场项目中，配套的消防系统大多数采用双泵并联工作，由于对并联后流量及扬程的确定存在不同的意见，导致相近级别的各个站场在泵的选择不同，采用的压力系统也不同，投资各异。

这里就此进行简单探讨。

1工程简介某工程处于初设阶段，工程包括新建3座20000m3固定顶柴油罐、2座10000m3的内浮顶汽油罐（铝制浮盘）、2座5000m3的内浮顶汽油罐（铝制浮盘）、2座3000m3的内浮顶柴油罐（铝制浮盘）、1座3000m3的内浮顶汽油罐（铝制浮盘）、1座1000m3的内浮顶汽油罐（铝制浮盘）、2座2000m3的内浮顶乙醇罐（铝制浮盘）及装卸车栈台等，总库容为10.4×104m3，属于一级一类油库，主要消防对象为油罐区。

根据《石油库设计规范》GB50074-2002规定，同一时间发生火灾次数按一次考虑。

最大一次火灾发生时，对着火的20000m3固定顶油罐进行全面积冷却，相邻2座20000m3固定顶罐及按1座10000m3内浮顶罐按其表面积一半进行冷却。

消防系统设计参数和计算结果详见下表。

消防系统设计参数及结果表这里暂就初步确定的消防冷却水系统进行讨论。

1）罐区采用固定式消防冷却水系统，简要流程为：水源井来水消防水罐消防冷却水泵消防冷却水管网喷淋装置消火栓流散火灾2）罐区主要消防冷却水设施的布置：（1）10000m3内浮顶罐罐高15.84m，20000m3拱顶罐罐高17.82m，采用固定喷淋装置，并保证最不利点喷头压力0.25MPa。

每罐有4支上罐立管。

（2）采用3台消防水泵，开2备1，电机驱动，参数为qv=150L/s，h=70m，P=160kW。

（3）4000m3消防水罐2座，储备水量约6000m3。

（4）在罐区四周建环状消防冷却水管网，采用焊接钢管，防火堤内冷却水支干管采用热镀锌钢管，其标准均应符合GB/T3091-2008。

水泵并联运行分析1 引言水泵冷油泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。

但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。

2 水泵罗茨真空泵变频运行分析的误区2.1有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律 Q1/Q2=n1/n2扬程比例定律 H1/H2=(n1/n2)2轴功率比例定律 P1/P2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。

以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题:(1)为什么水泵变频运行时频率在30~35Hz以上时才出水？(2)为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳，然后才随着转速的升高而升高？2.2绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。

图1 水泵的特性曲线图1中，水泵液下排污泵在工频运行的特性曲线为F1，额定工作点为A，额定流量QA，额定扬程HA，管网理想阻力曲线R1=K1Q与流量Q成正比。

采用节流调节时的实际管网阻力曲线R2，工作点为B，流量QB，扬程HB。

采用变频调速且没有节流的特性曲线F2，理想工作点为C，流量QC，扬程HC;这里QB=QC。

按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。

实际水泵变频调速时，频率降到30~35Hz以下时就不出水了，流量已经降到零。

2.3 变频泵与工频泵并联变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水？是否工频泵的水会向变频泵倒灌？3 以上分析的误区(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。

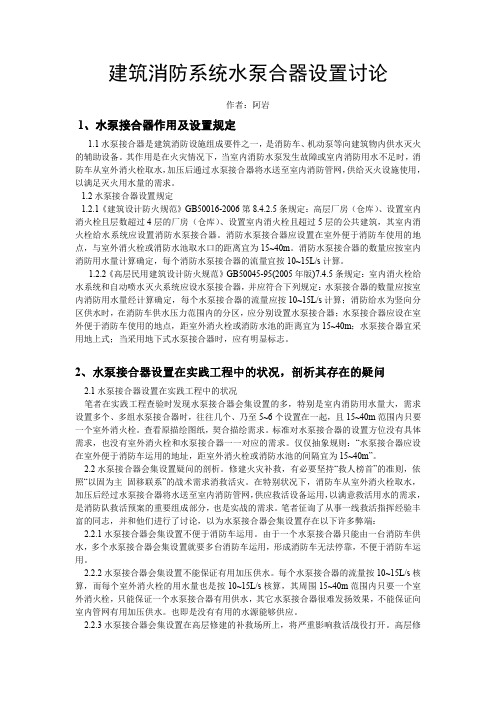

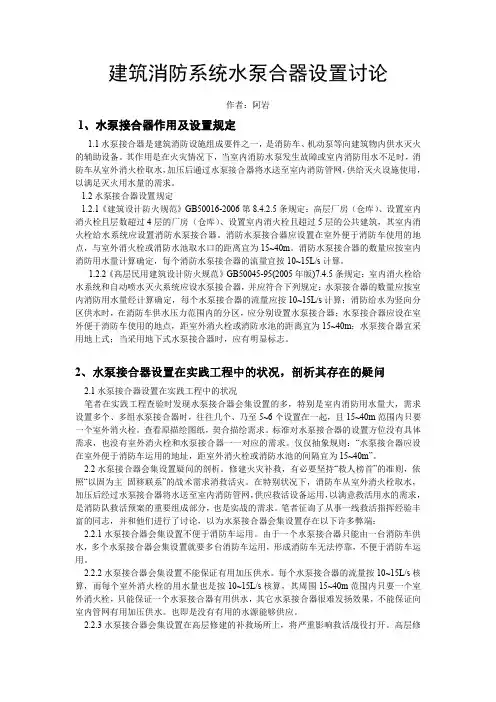

建筑消防系统水泵合器设置讨论作者：阿岩1、水泵接合器作用及设置规定1.1水泵接合器是建筑消防设施组成要件之一，是消防车、机动泵等向建筑物内供水灭火的辅助设备。

其作用是在火灾情况下，当室内消防水泵发生故障或室内消防用水不足时，消防车从室外消火栓取水，加压后通过水泵接合器将水送至室内消防管网，供给灭火设施使用，以满足灭火用水量的需求。

1.2水泵接合器设置规定1.2.1《建筑设计防火规范》GB50016-2006第8.4.2.5条规定：高层厂房（仓库）、设置室内消火栓且层数超过4层的厂房（仓库）、设置室内消火栓且超过5层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。

消防水泵接合器应设置在室外便于消防车使用的地点，与室外消火栓或消防水池取水口的距离宜为15~40m。

消防水泵接合器的数量应按室内消防用水量计算确定，每个消防水泵接合器的流量宜按10~15L/s计算。

1.2.2《高层民用建筑设计防火规范》GB50045-95(2005年版)7.4.5条规定：室内消火栓给水系统和自动喷水灭火系统应设水泵接合器，并应符合下列规定：水泵接合器的数量应按室内消防用水量经计算确定，每个水泵接合器的流量应按10~15L/s计算；消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器；水泵接合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为15~40m；水泵接合器宜采用地上式；当采用地下式水泵接合器时，应有明显标志。

2、水泵接合器设置在实践工程中的状况，剖析其存在的疑问2.1水泵接合器设置在实践工程中的状况笔者在实践工程查验时发现水泵接合器会集设置的多，特别是室内消防用水量大，需求设置多个、多组水泵接合器时，往往几个、乃至5~6个设置在一起，且15~40m范围内只要一个室外消火栓。

查看原描绘图纸，契合描绘需求。

标准对水泵接合器的设置方位没有具体需求，也没有室外消火栓和水泵接合器一一对应的需求。

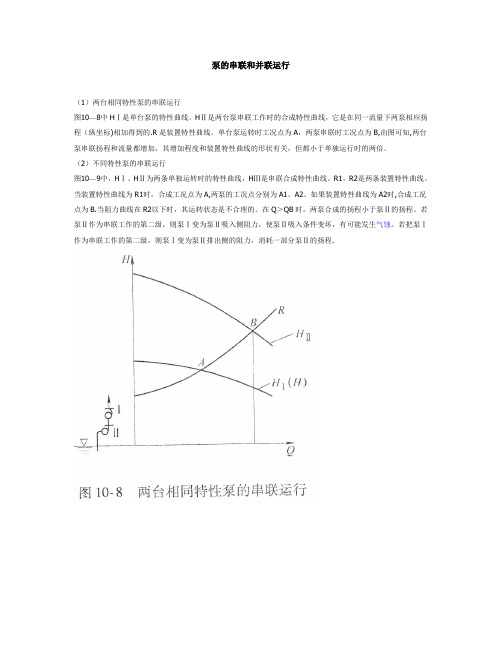

泵的串联和并联运行（1）两台相同特性泵的串联运行图10—8中HⅠ是单台泵的特性曲线。

HⅡ是两台泵串联工作时的合成特性曲线，它是在同一流量下两泵相应扬程（纵坐标)相加得到的.R是装置特性曲线。

单台泵运转时工况点为A，两泵串联时工况点为B,由图可知,两台泵串联扬程和流量都增加，其增加程度和装置特性曲线的形状有关，但都小于单独运行时的两倍。

（2）不同特性泵的串联运行图10—9中，HⅠ、HⅡ为两条单独运转时的特性曲线，HⅢ是串联合成特性曲线。

R1，R2是两条装置特性曲线。

当装置特性曲线为R1时，合成工况点为A,两泵的工况点分别为A1、A2。

如果装置特性曲线为A2时,合成工况点为B.当阻力曲线在R2以下时，其运转状态是不合理的。

在Q＞QB时，两泵合成的扬程小于泵Ⅱ的扬程。

若泵Ⅱ作为串联工作的第二级，则泵Ⅰ变为泵Ⅱ吸入侧阻力，使泵Ⅱ吸入条件变坏，有可能发生气蚀。

若把泵Ⅰ作为串联工作的第二级，则泵Ⅰ变为泵Ⅱ排出侧的阻力，消耗一部分泵Ⅱ的扬程.两台泵串联工作,第二级的压力增高,应注意校核轴封和壳体强度的可靠性。

泵串联工作,按相同的流量分配扬程.（3）相同特性泵的并联运转图10-10中HⅠ（HⅡ）是单独一台泵的特性曲线。

HⅢ是两泵并联合成的特性曲线，它是在相同扬程下两泵流量相加得到的。

一台泵单独运转时的工况点为A1，合成工况点是A，各泵的实际工况点为B。

一台泵运转时,流量为QA1，两台泵并联运行时的流量为QA。

因QA=2QB＜2QA1.即是说，由于管路阻力的存在，即使用两台泵并联运行，总的合成流量也小于单独运行时流量的2倍。

并联运行时的流量随装置特性曲线变陡而减小。

（4）两台不同特性泵的并联运转如图10-11所示，HⅠ和HⅡ是两泵单独的特性曲线，HⅢ是两泵并联合成特性曲线。

当装置特性曲线为R1时，合成工况点为A点，实际两泵的工况点为B1和B2点。

其流量小于两台泵单独运行时流量QB1、QB2之和。

当装置特性曲线如R2时,关死扬程低的泵Ⅱ,在流量为零的工况下运转。

并联离心水泵运行工况点等效分析并联离心水泵是离心式水泵的一种，其主要特点是在同一管路上设置两台或多台水泵并联运行。

由于并联可以在一定程度上提高系统的工作效率，并且可以保证系统的可靠性和稳定性，使得并联离心水泵在供水、消防、冷却等领域得到广泛应用。

在实际工作中，为了保证并联离心水泵的正常运行，需要对其工况点进行等效分析。

本文将从以下几个方面进行探讨。

一、并联离心水泵运行原理并联离心水泵是将两个或多个离心水泵组合在一起，并将它们与同一管路相连。

当系统需要的流量和扬程超过单个水泵的扬程和流量时，另一台水泵会参与工作，以满足系统的需求。

在实际应用中，可以通过不同压力或液位的传感器来控制并联水泵的启动和停止，以达到节能的效果。

二、并联离心水泵的工况点并联离心水泵的工况点是指在一定流量和扬程下，各个水泵的工作状态。

在理想情况下，各个水泵贡献的流量和扬程应该相等，但是在实际中，由于各种因素的影响，每台水泵的贡献不会完全相同。

因此，需要通过等效分析来确定实际的工况点。

三、并联离心水泵的等效分析并联离心水泵的等效分析是通过计算每台水泵的实际工作状态来确定整个系统的实际工况点。

这需要考虑到多台水泵同时工作时的相互作用，包括流量、扬程、功率、效率等参数。

在进行等效分析时，需要首先确定每台水泵的性能曲线。

性能曲线是指在不同转速下，水泵的流量和扬程关系图，它是水泵性能的重要指标。

通过实验或者仿真计算，可以得到并联离心水泵的性能曲线。

然后，在确定性能曲线的基础上，可以得到系统的特征曲线。

特征曲线是指在给定流量和扬程下，不同工作点的效率和功率关系图。

通过特征曲线，可以确定系统的最佳工作状态，即实际的工况点。

四、影响并联离心水泵工况点的因素在实际应用中，有很多因素会影响并联离心水泵的工况点。

其中最主要的因素包括管道阻力、变频器控制、压力传感器精度、水泵间的同步性等。

管道阻力是指管道内流体摩擦对流量和扬程的影响，它是影响并联离心水泵性能的主要因素之一。

水泵并联运行流量的误区
为了适应用户的用水量、水压变化，水泵站往往设置多台水泵并联运行，以解决水量、水压变化时的供需矛盾。

水泵并联的优点：
1、水泵并联运行的泵有一台损坏时，其他几台水泵仍可继续供水；
2、可以通过开停水泵的台数来调节泵站的流量和扬程，以适应用户的用水变化；
3、增加供水量，输水干管中的总流量等于各台并联水泵的出水量之和。

采用水泵并联，提高了泵站运行调度的灵活性和供水的可靠性，是泵站最常见的一种工作方式。

常见用于使用并联的泵有管道循环泵，排水泵，离心泵。

多数以为型号相同的两台泵并联，扬程相同，流量为它们之和。

其实流量不然，如下数据说话
水泵台数流量流量增加值与单台泵运行比较
流量的减少
1100
2190905% 32516116% 42843329% 53001640%
有上表数据可见：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。

故强烈建议：1.选用多台水泵时，要考虑流量的衰减，留有余量。

2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。

至于水泵接合器和室内给水管网连接部位应如何考虑。具体地说水泵接合器接管是在报警阀前还是在报警阀后与室内消防给水管网连接的问题。消防水泵出水管和消防水箱出水管都在报警阀前连接。原因在于便于及时报警，是消防水泵及早启动供水。而在水泵接合器情况不同，因为使用水泵接合器时，消防车已抵达火灾现场，不存在报警问题，因而在报警后与管网连接可以减少报警阀水流阻力。《喷淋规范》第4.2.1条所示水泵接合器安装在湿式报警阀组前(沿水流方向),而笔者认为,若水泵接合器在报警阀组后(沿水流方向)安装,水并不会倒流,而且消防车到达火灾现场后通过水泵接合器向室内喷淋系统输水时火灾为已知情况,不需再次启动压力开关及水力警铃报警,也不必再次启动自喷水泵,因此水泵接合器可直接安装在湿式报警阀组后。但若喷淋系统有两个或两个以上报警阀组时,若水泵接合器还设在湿式报警阀组后则所有报警阀组将不再公用水泵接合器,必须每个报警阀组后至少设一个水泵接合器。同时考虑到《喷规》第10.1.4条的规定(当自动喷水灭火系统中设有2个及以上报警阀组时,报警阀组前宜设环状供水管道),对于2个及以上报警阀组的喷淋系统,笔者认为还是设在报警阀组前好。另外，水泵接合器的设置位置应考虑连接消防车水泵的方便。
浅谈消防水泵接合器的设置问题
摘要：根据消防规范中设计水泵接合器的规定,阐述并探讨了水泵接合器在消防系统中的设置要求、分区设置方式、消防给水增压方式、与消防水池的距离、与室外消火栓数量的关系等具体设计方式和做法。
关键词：消防,水泵接合器,消防水泵,室外消火栓,消防水池,增压设施
.对于合用水泵接合器在消防分区上的设置方式，低区的水泵接合器应设在减压阀后，合用水泵接合器可通过设置止回阀来阻止高区压力传至低区。对低区消火栓系统而言，低区管网的承压能力也可根据建筑物的高度增大至1.6MPa或2.5MPa，而目前大中城市消防车配有的水泵扬程为1.12～1.37MPa，所以低区水泵接合器设于减压阀后不会出现超压问题。将低区管网的承压能力提高至高区管网承压能力也是提高整个消防给水系统安全性的保证。

水泵并联运行的流量变化精品资料水泵并联运行的流量变化,同型号水泵并联运行的流量变化相同型号的水泵并联运行,水泵并联运行的流量因为两台泵从同一水池吸水送往同一高地水池，即静扬程Hst相同，并且从吸水口A、B两点至并联节点O点的管路完全相同，因此，AO、BO管段的水头损失相同，因此，两台水泵的扬程相同。

AO、BO两管段通过的流量均为Q1+2/2,OG管段通过的总流量为两台泵的流量之和。

所以，两台泵在并联运行时总流量等于两台离心泵流量之和，总扬程等于各水泵扬程。

按照横加法原则，将单台水泵同一扬程下的流量扩大两倍即可得到两台泵并联工作的（Q-H）1+2曲线。

根据上面的分析可知，两台水泵的静扬程相同，管路中的水头损失也相同，即并联之后两台水泵的扬程相等，且等于总扬程。

单泵工作时的轴功率大于并联工作时各单泵的轴功率。

因此，在选配电动机时，要根据单泵单独工作的轴功率来配套。

另外，两台泵并联工作时的总流量并不等于单台泵单独工作时流量的两倍，这种现象在多台泵并联时，就很明显。

多台同型号水泵并联工作的特性曲线同样可以用横加法求得，每增加一台水泵所增加的水量并不相同，水泵并联越多，增加的水量就越少。

以一台泵工作流量为100，当两台水泵并联的流量为190，比单泵工作时增加了90，三台泵并联的总流量为251，比两台泵并联时增加了61，四台泵并联的总流量为284，比三台泵并联增加了33，无台泵并联的总流量为300，仅比四台泵并联增加了16.由此可见，当水泵并联台数4-5台以上时，增加的流量很小，已经没有意义了。

每台水泵的工况点，随着并联水泵台数的增多，而向扬程高的一侧移动。

台数过多就可能使工况点移出高效段范围。

所以，是否通过增加并联工作的水泵台数来增加水量，要通过工况分析和计算决定，不能简单地理解增加水泵台数就能成倍增加水量。

尤其是改扩建工程，更要认真分析计算水泵并联工况，才能确定。

仅供学习与交流，如有侵权请联系网站删除谢谢2。

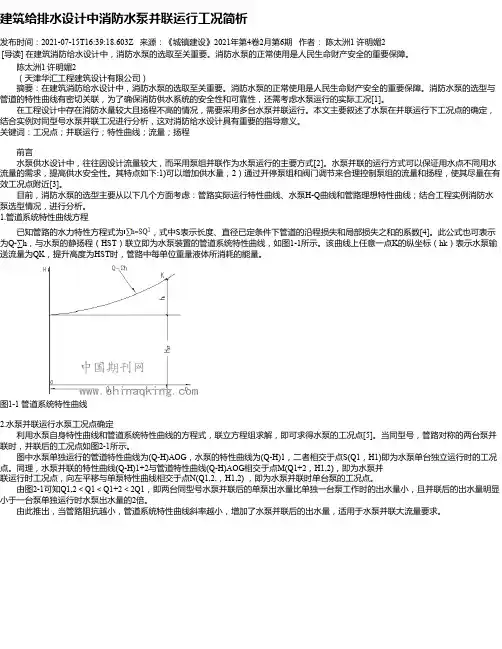

建筑给排水设计中消防水泵并联运行工况简析发布时间：2021-07-15T16:39:18.603Z 来源：《城镇建设》2021年第4卷2月第6期作者：陈太洲1 许明媚2[导读] 在建筑消防给水设计中，消防水泵的选取至关重要。

消防水泵的正常使用是人民生命财产安全的重要保障。

陈太洲1 许明媚2（天津华汇工程建筑设计有限公司）摘要：在建筑消防给水设计中，消防水泵的选取至关重要。

消防水泵的正常使用是人民生命财产安全的重要保障。

消防水泵的选型与管道的特性曲线有密切关联，为了确保消防供水系统的安全性和可靠性，还需考虑水泵运行的实际工况[1]。

在工程设计中存在消防水量较大且扬程不高的情况，需要采用多台水泵并联运行。

本文主要叙述了水泵在并联运行下工况点的确定，结合实例对同型号水泵并联工况进行分析，这对消防给水设计具有重要的指导意义。

关键词：工况点；并联运行；特性曲线；流量；扬程前言水泵供水设计中，往往因设计流量较大，而采用泵组并联作为水泵运行的主要方式[2]。

水泵并联的运行方式可以保证用水点不同用水流量的需求，提高供水安全性。

其特点如下:1)可以增加供水量；2）通过开停泵组和阀门调节来合理控制泵组的流量和扬程，使其尽量在有效工况点附近[3]。

目前，消防水泵的选型主要从以下几个方面考虑：管路实际运行特性曲线、水泵H-Q曲线和管路理想特性曲线；结合工程实例消防水泵选型情况，进行分析。

1.管道系统特性曲线方程已知管路的水力特性方程式为，式中S表示长度、直径已定条件下管道的沿程损失和局部损失之和的系数[4]。

此公式也可表示为Q-∑h，与水泵的静扬程（HST）联立即为水泵装置的管道系统特性曲线，如图1-1所示。

该曲线上任意一点K的纵坐标（hk）表示水泵输送流量为QK，提升高度为HST时，管路中每单位重量液体所消耗的能量。

图1-1 管道系统特性曲线2.水泵并联运行水泵工况点确定利用水泵自身特性曲线和管道系统特性曲线的方程式，联立方程组求解，即可求得水泵的工况点[5]。

消防泵的参数消防泵的参数随着社会的发展，人们越来越注重消防安全问题，消防设备也显得越来越重要。

在消防设备中，消防泵是其中之一，起着至关重要的作用。

下面就详细介绍消防泵的参数，以便更好地了解消防泵的性能。

一、结构参数消防泵的结构参数是指泵体、进出口径、叶轮、轴承、密封、联轴器等结构参数。

不同品牌、不同型号的消防泵结构参数会有所不同，但是所有消防泵都有保证用户使用、维修方便等基本要求。

对于使用泵的现场来说，结构参数的影响主要是泵进口与出口的流量差异，从而影响到泵的工作效率。

二、性能参数性能参数指消防泵的扬程、流量、效率和功率等参数。

扬程指的是泵能够承受的最大水压力，流量大部分指泵最大能够输送的水量。

效率则是用来表示消防泵的输送水的功率与输入电力之间的比值，它是反映消防泵能够有效工作的重要指标。

功率则是表示驱动消防泵的电源，消防泵功率越大则其驱动扬程越远，能够输送的水量也越大。

三、材料参数材料参数主要指消防泵的泵体、轴承、叶轮等材料。

各材料的选择应根据消防泵所用的场合以及水质、腐蚀性等因素进行选择。

消防泵材料的选择极为关键，合适的材料能够降低泵的损耗，提升其使用寿命和稳定性。

四、安全参数安全参数主要指消防泵在使用过程中应该具备的安全保护措施以及应急措施。

如：泵的启动保护，短路保护，过载保护等。

消防泵作为一种安全设备，安全性至关重要。

在选择消防泵时，消防泵在使用过程中应该具有安全保护措施和应急措施，以减少对人员和设备的危害，保障人们的生命财产安全。

总之，消防泵的参数是整个消防设备中非常重要的一环。

消防泵的参数对泵的使用效果、工作效率和性能都有很大的影响。

因此，在选择消防泵时，需要根据所建筑物的情况、物资和人员的情况等因素来选择合适的消防泵。

同时，在使用消防泵时也要注意安全问题，保障人们的生命财产安全。

消防泵房消防泵并联运行知识要点1、消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过３台。

理解：一组泵包括工作泵和备用泵，由于二者之间是互为备用的关系，因此型号宜相同。

此外，当消防给水系统的设计流量较大，也可能需要两台或多台水泵共同供水，即并联工作。

只有当并联工作的水泵性能接近时，才能发挥出最大的工作性能，因此水泵并联也宜采用同一型号的水泵。

水泵并联工作时，并联台数越多，每台水泵的流量越小。

如下图所示，对同一管网系统来说，随水泵并联台数的增多，系统总流量的增量减小，因此规定工作泵不宜超过３台。

消防泵并联工作性能2、多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。

理解：由于多台消防水泵并联时，每台水泵的流量都小于其单独工作时的流量，因此，其扬程必然比单独工作时高，因此，应校核流量叠加对消防水泵出口压力的影响。

二用一备消防泵，泵组并联运行流量、扬程小于设计流量、扬程。

泵并联运行，在满足额定压力情况下，泵组额定流量小于所有并联泵额定流量。

不同厂家、不同型号参数的消防泵，并联运行流量下降幅度不同。

NFPA20和我国标准GB27898.3-2011《固定消防给水设备第3部分：消防增压稳压给水设备》5.5.2.4 并联运行的消防泵组按消防额定工作压力Px供水时流量不应少于单台泵组在此压力下流量之和的90％。

也就是合格的二用一备泵组产品，其泵组最低流量可能是1.8Q但大部分设计，选泵扬程同设计压力，选泵流量是设计流量的1/2,造成选泵流量低于设计流量。

这种情况，建议选泵流量按设计流量的55%~60%选取。

并联运行，存在问题较多，尽量不采用。

3、二用一备消防泵，其各自吸水管路不一致，造成吸水管水力损失大小不同，影响并联运行的两台泵实际流量扬程不一致。

泡沫喷淋系统使二用一备消防泵应用非常普遍，一些泵房布置由于空间布置原因，造成三台消防泵各自的吸水管敷设长度、转弯不同，造成在额定流量状态下，吸水管的水头损失差约为2~3kPa，吸水管在负压状态存在微小差别，造成消防泵的实际流量扬程产生较大的差异，影响并联运行。

闭式水循环系统多泵并联变台数调节的流量计算与预测：1.流量调节方法：随着节能和室内环境要求的提高，供暖和空调系统广泛采用了变流量技术，即用改变动力或改变阻力的方式调节系统、支路以及末端设备的流量，使之与经常变化的动态热(冷)负荷相匹配。

（1）利用改变阻力进行调节，是传统的流量调节方法，亦即用阀门节流。

（2）利用改变动力进行调节：泵与风机的变速调节、采用多台并联通过改变运行台数的调节、变速与变台数相结合的调节等。

2.计算方法：设有N0台相同的水泵在一个闭式水循环系统中并联运行，设计工况下泵的扬程为H0（m）；单台流量为q0（m3/h）；系统的总流量为Q0=N0q0（m3/h）。

设系统特性曲线为：Hs=SQ2 (1)将设计工况下系统的阻力损失Hs=H0，系统的总流量Q=Q0代入上式，可得系统阻抗S=H0/Q02，则系统的特性曲线为：Hs=(H0/Q02)Q2 (2)当需要调节流量，减为N台并联运行时，则根据单台水泵的特性曲线H=f(q)，可求出N台并联的特性曲线为：H=f(Q/N) (3)令Hs=H，由(2)(3)式即可解得Q，即N台泵的流量之和，也是系统的总流量。

那么单台泵的流量为q=Q/N。

为了便于总结规律，用无因次量表达计算结果。

令减台运行工况单台泵的流量q与设计工况单台泵的流量q0的比值：q=q/q0 (4)称为单台相对流量。

令减台运行工况系统总流量Q与设计工况系统总流量Q0的比值：=Q/Q0=Nq/N0q0=(N/N0)(q/q0)=Nq (5)称为系统的相对流量。

式中N=N/N0，称为相对台数。

根据给出的泵的特性以及设计工况（包括系统设计工况下泵的并联运行台数及单泵流量和扬程），就可以求出单泵流量q和系统流量Q随运行台数N的变化规律，进而求出q和Q随N的变化规律。

3.计算实例及分析选取品牌XX-ISG型单级单吸离心泵，首先对样本上给出的比转数ns 在66附近的各型号水泵进行计算。

水泵的额定工况如表1所示。

消防队高压水泵串联和并联心得体会
电器设备有串联、并联之分，消防水泵其实也有串联和并联之说。

不过大家经常见到的都是并联的情况。

消防水泵并联：
1、流量增加，扬程不变
2、宜采用相同型号、相同规格的水泵。

水泵是并联的。

打个比方，就用最近汛情经常看到人接人传递防洪袋的类子，假如站成100米的一排战士一个小时可以传送2000个防洪袋，那么并联就是有这样的两排队伍。

结果很容易看出来，两排队伍各自传防洪袋，一个小时那总共就可以传送4000个防洪袋了，但是传送的距离没变，还是100米。

这就是流量增加，扬程不变。

几用几备中的备用泵肯定是与用的泵并联的。

消防水泵串联：
1、流量不变，扬程增加
2、宜采用相同型号、相同规范的水泵
3、当消防给水分区供水采用串联消防水泵时，上区消防水泵宜在下区消防水泵启动后再启动。

水泵是串联的。

还以上面的例子，现在两个队伍不是并排而是排成一
个200米长的队伍。

这种情况结果也很明显，一个小时能传的还是2000袋，但可以传200米的距离。

这就是流量不变，扬程增加。

消防工程学习之路~消防水泵和水泵房（串并联选择安装及参数）一、水泵的并联特点：1.增加给水总流量2.通过控制开启水泵台数，调节供水量3.提高安全性(一备一用）水泵并联的规律：1、水泵并联工作时，扬程相等，总流量为各泵在协调工作中输水量之和（Qm=2Qn)2、并联时总流量大于任一台水泵独立工作时的输水量（Qm>QS，但Qm＜2QS)3、每台水泵在并联工作时的输水量均小于它独立工作时的输水量（Qn<>4、每台水泵在并联工作时的扬程均大于它独立工作时的扬程（Hm>HS)二、水泵的串联水泵串联的规律：1、水泵串联工作时，流量相等，总扬程为各泵在协调工作中扬程之和（H1+2=2H1 ’)2、串联时总扬程大于任一台水泵独立工作时的扬程（H1+2>H1,2，但H1+2＜2H1,2)3、每台水泵在串联工作时的扬程均小于它独立工作时的扬程（H1 ’<>4、每台水泵在串联工作时的流量均大于它独立工作时的流量（Q1+2>Q1,2)总结：水泵并联时可以增加总流量，但每台泵的流量都有所减少、扬程有所增加；水泵串联时可以提高总扬程，但每台泵的扬程都有所减少、流量有所增加。

三、水泵安装高度式中：Hss－水泵允许最大安装高度(从水面算起)，m；Hs －标准状态下水泵允许吸上真空高度，MPa；V －吸水管内水泵平均流速，m/s；∑h－吸水管总水头损失，MPa。

四、消防水泵流量和扬程的确定1.消防水泵流量的确定区域集中消防给水系统：服务范围内消防用水量最大的一座建筑物的室内、外消防用水量（生产、生活用水量）。

独立建筑的消防给水系统：室内（外）消防用水量2.消防水泵扬程的确定五、消防水泵的选择原则1、符合流量、扬程要求。

如果选择切线泵，流量按照设计流量的150%选取，扬程按照1.05~1.10的计算值选取。

2、流量扬程性能曲线应为无驼峰无拐点的光滑曲线，零流量时的压力不应大于设计压力的140%，且宜大于设计工作压力的120%。

消防泵并联流量计算
消防泵并联是指将两台或多台消防泵同时接入同一供水管道中，以提高供水能力和可靠性。

在消防泵并联中，需要对流量进行计算，以确保供水量能够满足消防设施的需要。

消防泵并联的流量计算需要考虑多个因素，如水泵性能、管道阻力、水源流量等。

首先需要确认每台消防泵的流量和扬程性能，然后根据水泵的特性曲线计算出消防泵的工作点。

在消防泵并联中，需要根据管道长度、直径、材质、接口方式、弯头等要素计算出管道的阻力系数。

此外，还需要考虑消防系统的打开方式、消火栓数量等因素，并进行综合计算。

最后，根据消防系统的需求，计算出消火栓的总流量，再根据流量和每台消防泵的工作点，计算出每台消防泵的配合比例和启动数量，以确保消防系统的运行效果和安全性。

总之，消防泵并联的流量计算是一个复杂的过程，需要综合考虑多个因素。

只有在正确的计算和配置下，才能保证消防系统的正常工作和安全运行。
