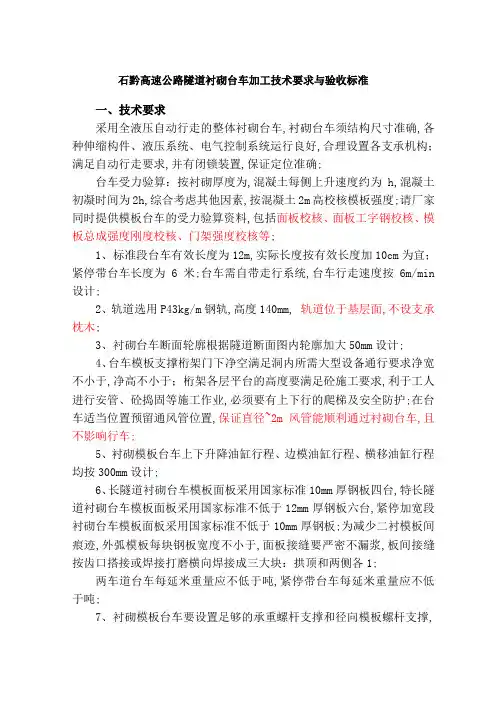

石黔高速公路隧道衬砌台车加工技术要求与验收标准一、技术要求采用全液压自动行走的整体衬砌台车,衬砌台车须结构尺寸准确,各种伸缩构件、液压系统、电气控制系统运行良好,合理设置各支承机构；满足自动行走要求,并有闭锁装置,保证定位准确;台车受力验算：按衬砌厚度为,混凝土每侧上升速度约为h,混凝土初凝时间为2h,综合考虑其他因素,按混凝土2m高校核模板强度;请厂家同时提供模板台车的受力验算资料,包括面板校核、面板工字钢校核、模板总成强度刚度校核、门架强度校核等;1、标准段台车有效长度为12m,实际长度按有效长度加10cm为宜；紧停带台车长度为6米;台车需自带走行系统,台车行走速度按6m/min 设计;2、轨道选用P43kg/m钢轨,高度140mm, 轨道位于基层面,不设支承枕木;3、衬砌台车断面轮廓根据隧道断面图内轮廓加大50mm设计;4、台车模板支撑桁架门下净空满足洞内所需大型设备通行要求净宽不小于,净高不小于；桁架各层平台的高度要满足砼施工要求,利于工人进行安管、砼捣固等施工作业,必须要有上下行的爬梯及安全防护;在台车适当位置预留通风管位置,保证直径~2m风管能顺利通过衬砌台车,且不影响行车;5、衬砌模板台车上下升降油缸行程、边模油缸行程、横移油缸行程均按300mm设计;6、长隧道衬砌台车模板面板采用国家标准10mm厚钢板四台,特长隧道衬砌台车模板面板采用国家标准不低于12mm厚钢板六台,紧停加宽段衬砌台车模板面板采用国家标准不低于10mm厚钢板;为减少二衬模板间痕迹,外弧模板每块钢板宽度不小于,面板接缝要严密不漏浆,板间接缝按齿口搭接或焊接打磨横向焊接成三大块：拱顶和两侧各1;两车道台车每延米重量应不低于吨,紧停带台车每延米重量应不低于吨;7、衬砌模板台车要设置足够的承重螺杆支撑和径向模板螺杆支撑,以保证台车的施工变形量;8、衬砌模板台车采用全液压定位,液压系统工作压力≥16Mpa;9、标准段衬砌模板台车门架纵向按照不大于间距布置；加宽段衬砌模板台车门架纵向按照不大于3m间距布置;门架必须保证使用过程中不变形;10、台车的模板底端位置设在电缆沟底上10cm;以保证二衬边墙一次成型,最后再补电缆沟壁;11、衬砌模板台车左右各设三排作业窗、拱顶处不设置作业窗,作业窗口间距纵向不大于3m,横向不大于,窗口尺寸50cm×50cm45cm×50cm,且应整齐划一,作业窗周边应加强,防止周边变形;12、对台车模板四周特别是底端、封顶孔四周背衬需进行加强;13、混凝土挡头板采用钢模板和木模相结合进行设计,确保止水带圆顺;请进行专门的设计和加工;14、在台车上安装的附着式高频振动器,间距排距结合二衬台车的结构特点布置,每一个振动器在焊接或螺栓定位后均需进行运行调试;15、拱顶预留钢管作为二次注浆孔：间距不大于3m,且台车范围内的预留孔不少于4个,注浆孔内孔孔径为42mm,预留钢管长度为5cm;该处做特殊处理,确保施工中不漏浆;16、须设置防台车上浮支撑措施;17、紧停加宽段：单独制作紧急停车带台车三台,万寿山隧道出口不另做加宽带台车,新作一套米长加宽段模板,在标准段台车上改装;要求加宽段台车及加宽段模板安装拆卸简单快捷,以方便左右洞转换;18、请厂家在台车顶模的中线位置、边模起拱线位置沿台车纵向各设3～4个明显标志可焊接小钢板作标志,以方便施工作业;19、衬砌模板台车表面在原钢板基础上进行打磨、上油;除模板表面外,所有零部件的非加工表面均涂枣红色面漆;20、万寿山隧道进口有±3%的超高,超高段台车边模设计成调整块模板,以方便施工;二、相关验收标准一主体骨架部分1、骨架结构部分部件整体光滑、美观,无弯曲、弯扭变形,焊缝布置合理,焊缝厚度达标,无脱焊及其它焊接缺陷;2、组装后,各螺栓孔无错位现象;3、组装后,主门字框架的对角线误差不大于±5mm,每片门架的垂直度不大于5mm;二液压操作系统1、各阀及油缸运动自如,油缸的有效行程合理;2、系统管路布置合理,各接头均无漏油现象;3、顶模、边模脱模就位动作灵活,无卡碰现象;三行走系统1、行走系统运动自如,无抖动,打滑等现象;2、行走变速箱无漏油现象,链条下垂度适中;四模板1、单块模板无缺焊、脱焊现象,拱板无扭曲,筋板无弯曲,面板无锈蚀、凸凹等缺陷;单块模板制造公差见表1;表1 单块模板制造公差2、模板台车整体要求：模板拼装检查后喷涂防锈漆,喷涂前表面处理打磨干净,模板表面光洁、无凹凸、无焊渣、毛刺、飞边;模板储存、运输、吊装设有防变形措施;整体尺寸标准误差见表2;表2 整体尺寸标准误差3、模板台车的安装允许偏差和检验方法见表3;表3 模板台车的安装允许偏差和检验方法五作业窗1、铰销、定位销配合间隙不大于;2、作业窗表面与模板表面的不平整度,即与模板表面的错台不大于1mm;3、作业窗面板四周与模板面板之间的缝隙不大于1mm;4、各作业窗开启、关闭自如,采用螺栓固定;六支撑系统1、每根丝杠的弯曲度不能大于2mm;2、丝杆转动灵活,螺纹有效长度合理;3、台车的整体支撑系统布置合理,无支撑弱区;七应用于衬砌台车的所有材料各项指标必须符合国标要求,并且具有可追溯性;。

二次衬砌台车技术要求 Prepared on 24 November 20201台车制作（1）二次衬砌施工采用全液压自动行走的整体衬砌台车，衬砌台车应结构尺寸准确，各种伸缩构件、液压系统、电气控制系统运行良好，合理设置各支承机构；应满足自动行走要求，并有闭锁装置，保证定位准确。

（2）台车整体模板板块由面板、支撑骨架、铰接接头、作业窗等组成，当衬砌断面较大，所承受荷载较大时，支撑骨架应制成桁架结构，并尽量减少板块接缝数量。

模板及支架应具有足够的强度、刚度、稳定性和抗上浮能力，能安全的承受所浇筑混凝土的重力、侧压力以及在施工中可能产生的各项荷载。

模板不凹凸、支架不偏移、不扭曲，满足多次重复使用不变形。

（3）台车模板支撑桁架门下净空应满足隧道衬砌前方施工所需大型设备通行要求；桁架各层平台的高度要满足砼施工要求，利于工人进行安管、砼捣固等施工作业，必须要有上下行的爬梯。

（4）为保证衬砌净空，模板外径应考虑变形量适当扩大5cm，作为预留沉降量。

（5）两车道二衬台车面板钢板厚应不小于10mm；三车道隧道二衬台车面板钢板厚应不小于12mm.为减少二衬模板间痕迹，外弧模板每块钢板宽度推荐采用2m，但不应小于，板间接缝按齿口搭接或焊接打磨。

（6）为确保二衬台车具有一定的刚度和强度，推荐两车道台车每延米重量应不低于吨，三车道台车每延米重量应不低于吨。

（7）应在3m、、拱顶处设置作业窗，作业窗口间距纵向不宜大于3m，横向不宜大于，窗口尺寸50cm×台车正面板缝焊接情况台车背面板缝焊接情况（8）二衬台车的长度应根据隧道的平面曲线半径、纵坡合理选择，长度一般为10～12m ，对曲线半径小于1200米的台车长度不应大于9m 。

（9）衬砌台车应工厂制造、现场拼装，现场拼装时应检查其中线、断面和净空尺寸等；衬砌前对模板表面进行彻底打磨，清除锈斑，涂油防锈；对模板板块拼缝进行焊联并将焊缝打磨平整，抑制使用过程中模板翘曲变形而影响砼表面质量，避免板块间拼缝处错台。

隧道工程衬砌施工工艺及技术要求隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。

衬砌施工工艺流程见图1。

1 衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性。

衬砌台车经施工单位会同监理单位验收合格后方可投入使用。

模板台车长度宜为9～12m，工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。

模板台车侧壁作业窗宜分层布置，层高不宜大于1.5m，每层宜设置4～5个窗口，其净空不宜小于45cm×45cm。

拱顶部位应预留2～4个注浆孔。

模板安装必须稳固牢靠，接缝严密，不得漏浆。

模板台车的走行轨Ⅰ、Ⅱ级围岩段，宜设在底板垫层（10cm厚的C25钢筋混凝土）面上，Ⅲ～Ⅳ级围岩段，宜铺设在填充混凝土面上。

模板表面要光滑，与混凝土的接触面必须清理干净并涂刷隔离剂。

模板的安装允许偏差和检验方法见表1。

图1 衬砌施工工艺流程图表1 模板安装允许偏差和检验方法序号 项 目允许偏差（mm ）检验方法 1 边墙角 ±15 尺量 2 起拱线 ±10 尺量 3 拱顶 +10、0 水准测量 4 模板表面平整度 5 2m 靠尺和塞尺5相邻浇筑段表面高低差±10尺量2 衬砌钢筋钢筋加工弯制前应调直，并将表面油渍、水泥浆和浮皮铁锈等均监控量测确定施作二衬时间 施工准备台车移位台车定位施作止水带隐蔽检查灌筑混凝土台车脱模退出养 护1.敷设防水板及盲沟2.中线水平放样3.铺设衬砌台车轨道1.水平定位立模2.拱部中心线定位3.边墙模板净空定位 1.清理基底2.装设钢制挡头模板3.装设止水条 1.自检2.监理工程师隐检洞外混凝土拌合混凝土运输混凝土泵送捣 固涂刷脱模剂应清除干净；加工后的钢筋表面不应有削弱钢筋截面的伤痕；利用冷拉方法矫直伸长率：Ⅰ级钢筋不得超过2％，Ⅱ级钢筋不得超过1％。

衬砌台车安全操作规程（6篇范文）第1篇衬砌台车安全操作规程1、岗位安全职责1.1负责日常例行保养,对衬砌台车进行日常检查、维修,并做好记录。

1.2严格按安全技术交底和操作规程作业。

2、岗位任职条件2.1 接受过良好专业安全技术及技能培训。

2.2持证上岗。

3、上岗作业准备3.1台车拼装完应逐个检查并紧固各连接螺丝,各方联合验收合格后方准使用。

3.2工人在台车上施工时要佩带安全带,操作部位要满铺5cm木板,防止工作人员高空坠落。

台车两头设置醒目的反光条。

4、安全操作规程4.1衬砌台车轨道基面应坚实平整,严禁一侧软一侧硬;轨道顶面应在同一平面上,轨道间距与台车轮距相符。

4.2衬砌台车轨道顶面与隧道开挖基面基本平行,当坡度较大时,应在距轨道端头不小于3m的地方设置卡轨器,防止台车运行时脱轨。

台车处于闲置状态时,应用木楔将台车轮子楔紧,防止台车滑动。

4.3台车移动或就位,当台车在自有动力下移动时,操作人员应选用有经验的人操作,同时前进方向两侧各派一人查看台车运行情况,在出现异常情况时,随时通知操作人员制动台车;当台车使用外力(用装载机或挖掘机)移动时,装载机(或挖掘机)用合格的钢丝绳沿逆隧道坡度方向拖住台车,缓慢移动,让台车在自重力作用下移动,严禁顺隧道坡度方向拉移台车。

4.4台车移动过程中,应缓慢平稳,当移动困难时,应认真检查台车两侧底部是否有石块等物件卡住,检查两侧和顶端是否钢筋侵限阻碍了台车运行,严禁生拉硬拽。

当钢筋侵限阻碍台车行走或将台车卡住时,应停止台车移动,处理钢筋,待钢筋处理合格后再行就位,严禁强行前进或后退,否则极易出现钢筋垮塌现象。

4.5台车就位后,作业人员应首先将台车的轮子用木楔楔紧,然后在测量人员指导下进行台车定位。

当台车偏移较大时,应分次对称调整油缸使台车达到要求。

当台车定位合格后,应首先将台车底部的丝杠千斤顶旋紧,再顺次对称将台车两侧的千斤顶旋紧。

当台车各丝杠千斤顶全部旋紧到位后,将液压油缸千斤顶松开,以保护油缸。

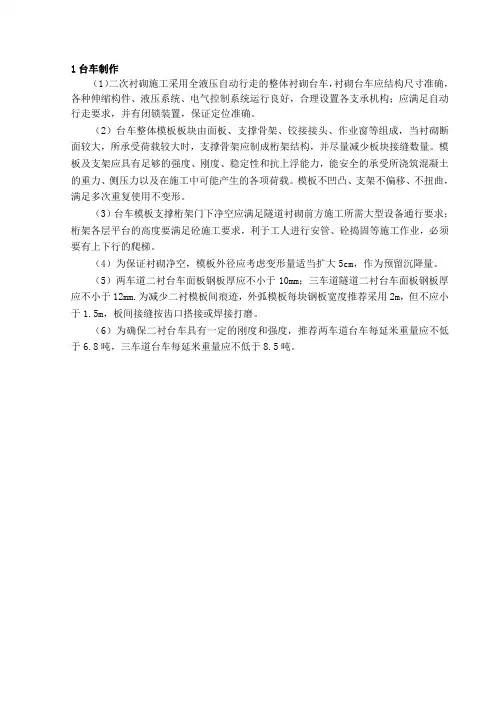

1台车制作（1）二次衬砌施工采用全液压自动行走的整体衬砌台车，衬砌台车应结构尺寸准确，各种伸缩构件、液压系统、电气控制系统运行良好，合理设置各支承机构；应满足自动行走要求，并有闭锁装置，保证定位准确。

（2）台车整体模板板块由面板、支撑骨架、铰接接头、作业窗等组成，当衬砌断面较大，所承受荷载较大时，支撑骨架应制成桁架结构，并尽量减少板块接缝数量。

模板及支架应具有足够的强度、刚度、稳定性和抗上浮能力，能安全的承受所浇筑混凝土的重力、侧压力以及在施工中可能产生的各项荷载。

模板不凹凸、支架不偏移、不扭曲，满足多次重复使用不变形。

（3）台车模板支撑桁架门下净空应满足隧道衬砌前方施工所需大型设备通行要求；桁架各层平台的高度要满足砼施工要求，利于工人进行安管、砼捣固等施工作业，必须要有上下行的爬梯。

（4）为保证衬砌净空，模板外径应考虑变形量适当扩大5cm，作为预留沉降量。

（5）两车道二衬台车面板钢板厚应不小于10mm；三车道隧道二衬台车面板钢板厚应不小于12mm.为减少二衬模板间痕迹，外弧模板每块钢板宽度推荐采用2m，但不应小于1.5m，板间接缝按齿口搭接或焊接打磨。

（6）为确保二衬台车具有一定的刚度和强度，推荐两车道台车每延米重量应不低于6.8吨，三车道台车每延米重量应不低于8.5吨。

作业窗上下人梯P43钢轨钢模板开挖轮廓线拱架及模板工作平台台车门架自卸车外型尺寸二次衬砌模板台车正立面示意图（单位:mm）二次衬砌模板台车侧立面示意图（单位：mm）34352500240010000(2000X5)风管图8.3.1-1 整体钢模衬砌模板台车结构示意图图8.3.1-2 台车上下安全爬梯（7）应在3m 、5.3m 、拱顶处设置作业窗，作业窗口间距纵向不宜大于3m ，横向不宜大于2.5m ，窗口尺寸50cm ×50cm ，且应整齐划一；作业窗周边应加强，防止周边变形，窗门应平整、严密、不漏浆。

如图8.3.1-3。

高速公路隧道衬砌台车技术要求隧道是高速公路建设中不可或缺的部分，其衬砌台车技术要求是确保隧道施工质量和安全的重要环节。

下面是关于隧道衬砌台车技术要求的详细介绍。

一、台车技术要求的建立目的隧道衬砌是保证隧道的结构安全和稳定的关键环节之一、而台车是进行隧道衬砌的重要施工机械设备，负责运输和安放衬砌材料。

台车技术要求的制定旨在确保台车的安全性、可靠性和施工效率，以及优化衬砌材料的使用和减少人工操作。

二、台车技术要求的主要内容1.功能要求：台车应具备稳定、平顺的运输功能，能够在施工过程中按照设计要求将衬砌材料准确地安放到指定位置。

同时，台车还应配备必要的安全防护设备，如避雷装置、防护网、防滑设施等，确保安全生产。

2.结构要求：台车的结构应合理，稳固可靠。

应具备良好的承载能力，使其能够承载所需的衬砌材料质量，同时具备合适的结构刚度和各种运动机构的稳定性。

台车还应具备适应各种隧道衬砌施工环境的能力，如应对曲线施工、限高限宽和斜度变化等。

3.控制系统要求：台车应具备精确控制和操作衬砌操作的能力。

采用电气或液压控制系统，可实现台车的定位、移动、旋转等动作。

控制系统还应具备故障自动检测、报警和保护功能，确保施工安全。

4.自动化程度要求：台车的自动化程度应逐步提高，能够实现自动化控制和操作。

台车应具备自动导向、自动定位、自动安装衬砌工具等功能，减少人工操作，降低施工难度和风险，提高施工效率和安全性。

5.通信和监控系统要求：台车应配备合适的通信和监控系统，实现与作业指挥中心的远程通信和数据传输。

可通过传感器和摄像机等装置对施工过程进行实时监控，及时掌握施工进度和台车运行状况，确保施工质量和安全。

6.人机工程学要求：台车的设计应符合人机工程学原理，确保施工人员的操作舒适性和安全性。

台车的控制装置应位于施工人员易于触及的位置，且操作简便明了，方便操作人员快速了解掌握台车的状态和运行情况。

三、台车技术要求的实施过程1.制定标准：根据国内外相关标准和技术规范，结合实际需求，制定台车技术要求的相关规定和标准。

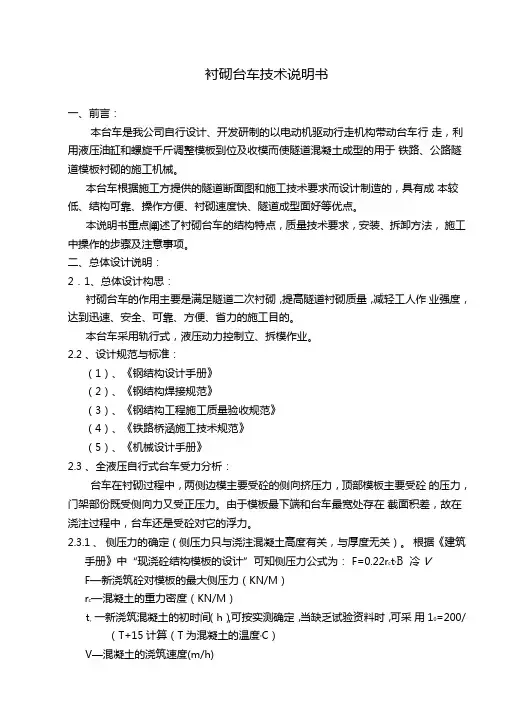

衬砌台车技术说明书一、前言：本台车是我公司自行设计、开发研制的以电动机驱动行走机构带动台车行走，利用液压油缸和螺旋千斤调整模板到位及收模而使隧道混凝土成型的用于铁路、公路隧道模板衬砌的施工机械。

本台车根据施工方提供的隧道断面图和施工技术要求而设计制造的，具有成本较低、结构可靠、操作方便、衬砌速度快、隧道成型面好等优点。

本说明书重点阐述了衬砌台车的结构特点，质量技术要求，安装、拆卸方法，施工中操作的步骤及注意事项。

二、总体设计说明：2．1、总体设计构思：衬砌台车的作用主要是满足隧道二次衬砌，提高隧道衬砌质量，减轻工人作业强度，达到迅速、安全、可靠、方便、省力的施工目的。

本台车采用轨行式，液压动力控制立、拆模作业。

2.2、设计规范与标准：（1）、《钢结构设计手册》（2）、《钢结构焊接规范》（3）、《钢结构工程施工质量验收规范》（4）、《铁路桥涵施工技术规范》（5）、《机械设计手册》2.3、全液压自行式台车受力分析：台车在衬砌过程中，两侧边模主要受砼的侧向挤压力，顶部模板主要受砼的压力，门架部份既受侧向力又受正压力。

由于模板最下端和台车最宽处存在截面积差，故在浇注过程中，台车还是受砼对它的浮力。

2.3.1、侧压力的确定（侧压力只与浇注混凝土高度有关，与厚度无关）。

根据《建筑手册》中“现浇砼结构模板的设计”可知侧压力公式为：F=0.22r c t0β1β2V1/2F—新浇筑砼对模板的最大侧压力（KN/M2）r c—混凝土的重力密度（KN/M3）t0—新浇筑混凝土的初时间（h），可按实测确定，当缺乏试验资料时，可采用t0=200/（T+15）计算（T为混凝土的温度o C）V—混凝土的浇筑速度（m/h）β1—外加剂影响修正参数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2β2—混凝土坍落度影响修正参数，当坍落度小于30mm时取0.85,50∽90mm 时取1.0, 110∽150mm时取1.15（1）、各参数的确定：①r c取24KN/ M3②t0=200/(T+15)=200/(25+15)=5③V的确定施工时采用混凝土输送泵浇注，输送泵排量为25∽30m3/h，取最大值30m3/h，浇注混凝土平均厚度取1.0m，两边平衡浇注，考虑到浇注时，换管与时间耽误，取修正系数0.75，故：0.75x30m3/h=(1.0x10xV)x2V=1.125m/h④β1取1.0⑤β2取1.15（2）、侧压力计算：F=0.22x24x5x1.125x1x1.15=32.20 KN/M22.3.2、边模的强度验算（1）、模板强度验算面板厚度12mm，间距250布置75#角钢，将侧压力视为均布载荷：均布载荷：q=F x 0.25/1000=32.2x0.25/1000=8.05N/mm弯矩： M=ql2/8=8.05x15002/8=226.4x104 N·mm模板截面模量： W=1/6 x (250x62)+9.93x103x2=20.526 x 103 mm3设计应力：σ=M/W= 226.4x104/(20.526x103) =110.3N/mm2<f m=215N/mm2模板强度合符要求。

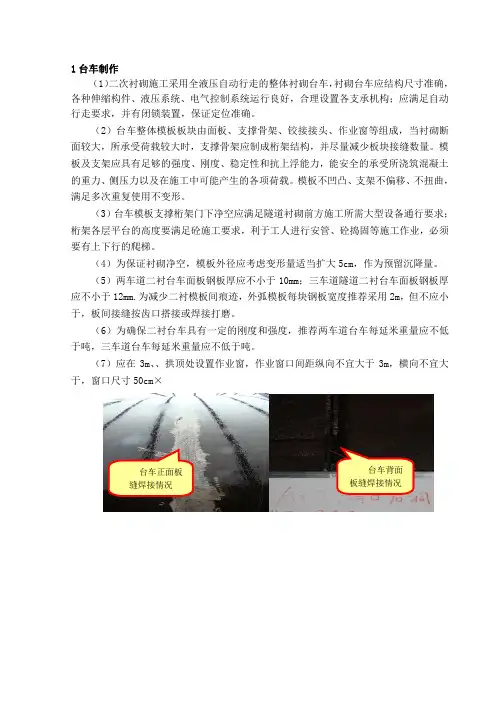

1台车制作（1）二次衬砌施工采用全液压自动行走的整体衬砌台车，衬砌台车应结构尺寸准确，各种伸缩构件、液压系统、电气控制系统运行良好，合理设置各支承机构；应满足自动行走要求，并有闭锁装置，保证定位准确。

（2）台车整体模板板块由面板、支撑骨架、铰接接头、作业窗等组成，当衬砌断面较大，所承受荷载较大时，支撑骨架应制成桁架结构，并尽量减少板块接缝数量。

模板及支架应具有足够的强度、刚度、稳定性和抗上浮能力，能安全的承受所浇筑混凝土的重力、侧压力以及在施工中可能产生的各项荷载。

模板不凹凸、支架不偏移、不扭曲，满足多次重复使用不变形。

（3）台车模板支撑桁架门下净空应满足隧道衬砌前方施工所需大型设备通行要求；桁架各层平台的高度要满足砼施工要求，利于工人进行安管、砼捣固等施工作业，必须要有上下行的爬梯。

（4）为保证衬砌净空，模板外径应考虑变形量适当扩大5cm，作为预留沉降量。

（5）两车道二衬台车面板钢板厚应不小于10mm；三车道隧道二衬台车面板钢板厚应不小于12mm.为减少二衬模板间痕迹，外弧模板每块钢板宽度推荐采用2m，但不应小于，板间接缝按齿口搭接或焊接打磨。

（6）为确保二衬台车具有一定的刚度和强度，推荐两车道台车每延米重量应不低于吨，三车道台车每延米重量应不低于吨。

（7）应在3m、、拱顶处设置作业窗，作业窗口间距纵向不宜大于3m，横向不宜大于，窗口尺寸50cm×台车正面板缝焊接情况台车背面板缝焊接情况对台车窗口进行打磨，并检验其边缘要与台车面齐平（8）二衬台车的长度应根据隧道的平面曲线半径、纵坡合理选择，长度一般为10～12m，对曲线半径小于1200米的台车长度不应大于9m。

（9）衬砌台车应工厂制造、现场拼装，现场拼装时应检查其中线、断面和净空尺寸等；衬砌前对模板表面进行彻底打磨，清除锈斑，涂油防锈；对模板板块拼缝进行焊联并将焊缝打磨平整，抑制使用过程中模板翘曲变形而影响砼表面质量，避免板块间拼缝处错台。

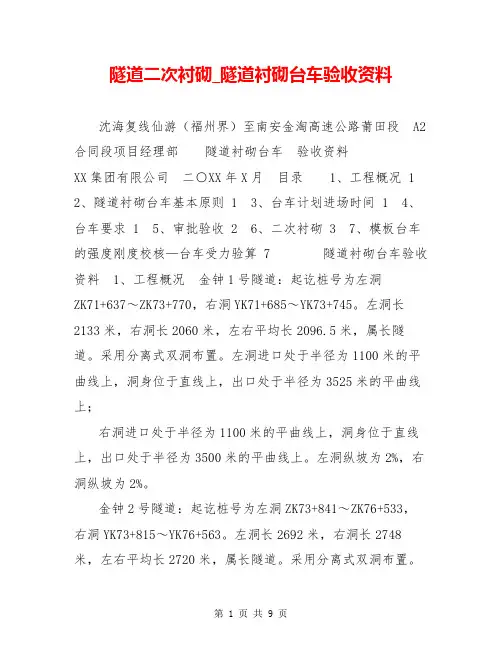

隧道二次衬砌_隧道衬砌台车验收资料沈海复线仙游（福州界）至南安金淘高速公路莆田段 A2合同段项目经理部隧道衬砌台车验收资料XX集团有限公司二○XX年X月目录 1、工程概况 1 2、隧道衬砌台车基本原则 1 3、台车计划进场时间 1 4、台车要求 1 5、审批验收 2 6、二次衬砌 3 7、模板台车的强度刚度校核—台车受力验算 7 隧道衬砌台车验收资料 1、工程概况金钟1号隧道：起讫桩号为左洞ZK71+637～ZK73+770，右洞YK71+685～YK73+745。

左洞长2133米，右洞长2060米，左右平均长2096.5米，属长隧道。

采用分离式双洞布置。

左洞进口处于半径为1100米的平曲线上，洞身位于直线上，出口处于半径为3525米的平曲线上；右洞进口处于半径为1100米的平曲线上，洞身位于直线上，出口处于半径为3500米的平曲线上。

左洞纵坡为2%，右洞纵坡为2%。

金钟2号隧道：起讫桩号为左洞ZK73+841～ZK76+533，右洞YK73+815～YK76+563。

左洞长2692米，右洞长2748米，左右平均长2720米，属长隧道。

采用分离式双洞布置。

左洞进口处于半径为3525米的平曲线上，洞身位于直线上，出口处于半径为960米的平曲线上；右洞出口处于半径为3500米的平曲线上，洞身位于直线上，出口处于半径为970米的平曲线上。

左洞纵坡为2%和3%，右洞纵坡为2%和3%。

2、隧道衬砌台车基本原则①本标段为两个长隧道，8个洞口，每个洞口设置一台衬砌台车。

②严格根据《福建省高速公路施工标准化管理指南》（隧道）中相关要求，对二衬台车执行准入制度，选择专业厂家进行生产。

3、台车计划进场时间满足现场隧道二衬需求。

4、台车要求为保证衬砌工程质量，隧道一般地段（含洞身、明洞、加宽段）的二衬施工采用全断面模板台车和泵送作业。

因金钟1号隧道出口场地较狭窄，隧道台车难以直接拼装，需在桥台旁拓宽，搭建一个贝雷架平台作为台车的拼装工作面。

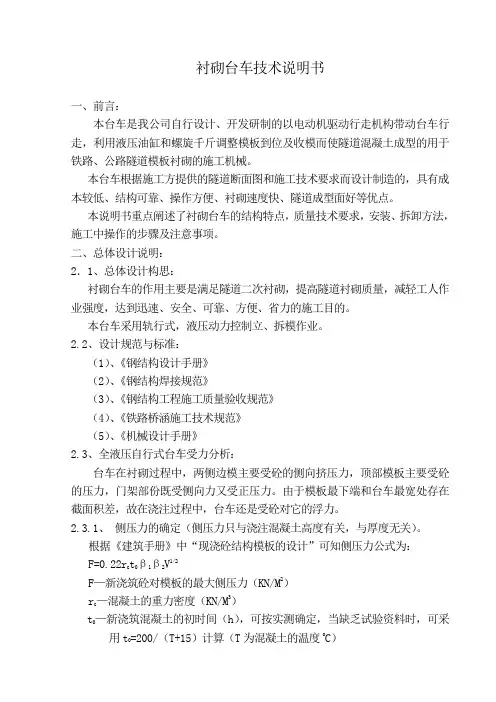

衬砌台车技术说明书一、前言：本台车是我公司自行设计、开发研制的以电动机驱动行走机构带动台车行走，利用液压油缸和螺旋千斤调整模板到位及收模而使隧道混凝土成型的用于铁路、公路隧道模板衬砌的施工机械。

本台车根据施工方提供的隧道断面图和施工技术要求而设计制造的，具有成本较低、结构可靠、操作方便、衬砌速度快、隧道成型面好等优点。

本说明书重点阐述了衬砌台车的结构特点，质量技术要求，安装、拆卸方法，施工中操作的步骤及注意事项。

二、总体设计说明：2．1、总体设计构思：衬砌台车的作用主要是满足隧道二次衬砌，提高隧道衬砌质量，减轻工人作业强度，达到迅速、安全、可靠、方便、省力的施工目的。

本台车采用轨行式，液压动力控制立、拆模作业。

2.2 、设计规范与标准：（1）、《钢结构设计手册》（2）、《钢结构焊接规范》（3）、《钢结构工程施工质量验收规范》（4）、《铁路桥涵施工技术规范》（5）、《机械设计手册》2.3 、全液压自行式台车受力分析：台车在衬砌过程中，两侧边模主要受砼的侧向挤压力，顶部模板主要受砼的压力，门架部份既受侧向力又受正压力。

由于模板最下端和台车最宽处存在截面积差，故在浇注过程中，台车还是受砼对它的浮力。

2.3.1 、侧压力的确定（侧压力只与浇注混凝土高度有关，与厚度无关）。

根据《建筑手册》中“现浇砼结构模板的设计”可知侧压力公式为：F=0.22r c t°B 冷VF—新浇筑砼对模板的最大侧压力（KN/M）r c—混凝土的重力密度（KN/M）t。

一新浇筑混凝土的初时间（h）,可按实测确定，当缺乏试验资料时，可采用10=200/（T+15计算（T为混凝土的温度°C）V—混凝土的浇筑速度(m/h)(3i—外加剂影响修正参数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2p2—混凝土坍落度影响修正参数，当坍落度小于30mm时取0.85,50 s90mm 时取1.0, 110 s i50mr时取1.15(1)、各参数的确定：①r c取24KN/ M②t0=200/(T+15)=200/(25+15)=5③V的确定施工时采用混凝土输送泵浇注，输送泵排量为25s30ri T/h，取最大值30nVh，浇注混凝土平均厚度取1.0m,两边平衡浇注，考虑到浇注时，换管与时间耽误，取修正系数0.75，故：0.75x30m3/h=(1.0x10xV)x2V=1.125m/h④B 1取1.0⑤B 2取1.15( 2)、侧压力计算：F=0.22x24x5x1.125x1x1.15=32.20 KN/M22.3.2、边模的强度验算( 1 ) 、模板强度验算面板厚度12mm间距250布置75#角钢，将侧压力视为均布载荷：均布载荷：q=F x 0.25/1000=32.2x0.25/1000=8.05N/mm弯矩：M=ql2/82=8.05x1500 2/8=226.4x10 4 N- mm模板截面模量：W=1/6 x (250x6 2)+9.93x103x2=20.526 x 10 3 mm3设计应力：(T =M/W= 226.4x104/(20.526x10 3)=110.3N/mm 2<fm=215N/m2m模板强度合符要求。

隧道二衬施工技术交底一、衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性。

衬砌台车经施工单位会同监理单位验收合格后方可投入使用。

模板台车长度采用12m，工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。

模板台车侧壁作业窗宜分层布置，层高不宜大于 1.5m，每层宜设置4～5个窗口，其净空不宜小于45cm×45cm。

拱顶部位应预留2～4个注浆孔。

二衬台车控制标准：①严格控制轨道中心距，允许误差±1cm；②台车就位时，先调顶模中心标高，然后由顶模支撑梁上横向丝杆调整台车中线符合要求。

最后由侧向丝杠电动调节边模张开度，调整到位后放下翻转模和底脚斜撑丝杠加固。

③隧道衬砌前，对衬砌台车结构、构件进行全面检查，确保其中线、标高、断面尺寸和净空大小均符合设计要求。

模板安装要稳定、坚固，接缝要严密、平整、不漏浆。

④台车模板表面光洁平顺，接缝严密，与混凝土的接触面必须清理干净并涂刷隔离剂，结构轮廓线清晰平顺美观。

表1、模板安装允许偏差和检验方法序号项目允许偏差（mm）检验方法1边墙角±15尺量2 起拱线±10尺量3 拱顶+10、0 水准测量4 模板表面平整度5 2m靠尺和塞尺5 相邻浇筑段表面高低差±10尺量二、防排水施工：1、基面处理：①、局部漏水采用注浆堵水或埋设排水管直接排水到边；②、为保证防水层铺设质量，在铺设防水层前对喷射混凝土基面进行如下处理：a、平整基面至无明显的凸凹起伏；b、对需喷混凝土基面的钢筋、钢丝及凸出的管件，突出物，要切断、铆平并用砂浆抹平。

2、防水板施工方法：为保证防水可靠和便于施工，先将无纺土工布衬垫固定在喷混凝土基面上，然后用“热合”方法将防水板粘贴在固定垫上，使防水板无机械损伤。

其施工程序如下：1、基面清理，要求符合规范、设计、上述标准。

2、无纺土工布衬垫铺设首先在喷射混凝土的隧道顶部正确标出隧道纵向的中心线，再使裁剪好的无纺土工布衬垫中心线与喷射混凝土上的中心线标志重合，从拱顶开始向两侧下垂铺设。

一、总体施工方案隧道衬砌通常遵循“仰拱超前、拱墙整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施做完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，泵送混凝土浇筑，插入式捣固棒配合附着式振捣器捣固。

模板台车施工：隧道使用台车施工，台车设计总长12m,台车搭接10cm,每一循环台车衬砌长度为11.9m,隧道环向施工缝为11.9m一道，水平施工缝设在路面下0.15m位置。

隧道防水施工：隧道内采用简易台架铺设防水材料。

隧道钢筋施工：集中钢筋加工厂加工,再运输至隧道二衬钢筋施工部位, 采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工。

隧道二衬砼施工：砼输送泵自地面泵送砼至模板台车处,砼灌注以自密实为主, 人工配合采用捣固棒振捣。

二、施工工艺2.1施工工艺流程施工工艺流程图所示：二次衬砌施工工艺流程框图2.2隧道初支断面净空测量在隧道二衬施工之前，先由测量组对隧道初支断面净空进行测量，对隧道净空进行检查，完成后将测量成果上报。

提前对侵限部分进行处理，处理完成后进行复测，并经监理检查合格后方进行下一道工序。

2.3二衬拱墙施工（1）拱墙测量放样首先，检查边墙基础施作结构尺寸，检查是否满足拱墙衬砌净空和模板台车就位尺寸。

如边墙基础结构侵入模板台车就位净空，应进行修凿处理。

净空满足要求后，使用水准仪操平在隧道两边边墙基础上用红色油漆标出模板台车就位标高，使用全站仪在防水板标出隧道中心线及模板台车就位的法线。

中心线必须放在拱墙衬砌的两个端头，放线长度以11. 90m （12m长台车）为准，预留 10cm的模板搭接长度，中心线和就位高程点精确放在两个里程断面，且便于施工过程中点位的可使用性。

（2）拱墙施工方案隧道在开挖、支护后，围岩变形达到收敛，即不变形、不沉降后即可进行衬砌施工。

小断面长距离隧洞二次衬砌台车施工技术摘要：采用台车来进行衬砌施工，以提高工作效率和质量。

在施工过程中，必须考虑到隧洞的规格、地质条件、施工环境等多个因素，以确保衬砌的牢固性和耐用性。

本文介绍了二次衬砌台车的组成及其在施工中的应用，并探讨了施工中可能出现的问题和解决方案。

关键词：小断面长距离隧洞；二次衬砌；台车施工技术0.引言隧道工程是近年来快速发展的一项工程。

在长距离的隧道工程中，衬砌是非常重要的一项工作，对于隧道的稳定性和安全性都有着至关重要的作用。

近年来，随着科技的发展，二次衬砌台车施工技术被广泛应用于隧道工程中，以提高工作效率和质量。

本文对于小断面长距离隧洞二次衬砌台车施工技术进行了研究和探讨，展示了其在隧道工程中的应用和实用性。

本文将会系统介绍二次衬砌台车的组成和施工流程，并且会详细阐述在不同的地质条件和施工环境下，如何保证衬砌的牢固性和耐用性。

1.工程概况东干渠5#隧洞局部桩号对应于东干渠总桩号D10+636.68-D15+589.07，总长4562.99m。

东干渠5#隧洞由三个直线段和两个圆弧段组成。

隧洞设计流量为2.797m3/s，设计纵比降1/1505，横断面为圆拱直墙型。

隧洞采用钻爆法施工，横断面为2.5m*2.5m的圆拱直墙型。

由于该隧洞较长不利于施工机械和材料入场，为节省工期方便施工，在出口和进口附近设置5-1和5-2两个支洞，两个作业面同时施工。

两个支洞出口位置各设有一个混凝土拌合站，用于隧洞混凝土衬砌。

1.钢模台车的优点2.1成本低钢模台车是支架和模板的组合其组件通过拼装与主体部件连接，基本上不再使用其他周转物料，不需要铁钉、铁片等消耗性物料。

节省了安装支撑和装配模板的劳动时间，也不再需要一些小的卡扣和工具，虽然其一次性投入较大，5#隧洞是长距离隧洞所以摊在每个单位作业面的投入很小。

比传统的施工方法、传统的支撑和模板要便宜得多，可翻转50次左右，钢模台车的翻转可达100次以上。

隧道二次衬砌模板台车验收标准一、模板台车验收标准1、主体骨架部分1.1骨架结构部分部件整体光滑、美观，无弯曲、弯扭变形，焊缝布置合理，焊缝厚度达标，无脱焊及其它焊接缺陷。

1.2 组装后，各螺栓孔基本无错位现象。

1.3 组装后，主门字框架的对角线误差不大于±5mm，每片门架的垂直度不大于5mm。

2、液压操作系统2.1各阀及油缸运动自如，油缸的有效行程合理。

2.2系统管路布置合理，各接头均无漏油现象。

2.3顶模、边模（或底模）脱模、就位动作灵活，无卡碰现象。

3、行走系统3.1行走系统运动自如，无抖动，打滑等现象。

3.2行走变速箱无漏油现象，链条下垂度适中。

4、模板4.1单块模板无缺焊、脱焊现象。

拱板无扭曲，筋板无弯曲面板无锈蚀、凸凹等缺陷。

单块模板制造公差见表1表1 单块模板制造公差4.2模板台车整体要求模板拼装检查后喷涂防锈漆，喷涂前表面处理打磨干净，模板表面光洁、无凹凸、无焊渣、毛刺、飞边。

模板储存、运输、吊装设有防变措施。

整体尺寸标准误差见表2；表2 整体尺寸标准误差4.3模板台车的安装允许偏差和检验方法见表3表3 模板台车的安装允许偏差和检验方法5、作业窗5.1铰销、定位销配合间隙不大于0.5mm。

5.2作业窗表面与模板表面的不平整度，即与模板表面的错台不大于1mm。

5.3作业窗面板四周与模板面板之间的缝隙不大于1mm。

5.4各作业窗开启、关闭自如。

6、支撑系统6.1每根丝杠的弯曲度不能大于2mm。

6.2丝杆转动灵活，螺纹有效长度合理。

6.3台车的整体支撑系统布置合理，无支撑弱区。

隧道二衬整体式台车验收汇签表。
