答案--2020年全国物理竞赛复赛试卷A

2020年全国初中应用物理知识竞赛复赛试题一、(8分)1 kg20℃的水吸收4．2×103J的热量后，它的可能温度是多少?在下列4个答案中选出正确答案的序号并说明选择该答案的理由．A．80℃ B．100℃ C．120℃ D．1 30℃二、(8分)小浩制作了一个弹簧秤，如图所示，弹簧一共20匝．经检验，该弹簧秤在测量范围内(0～5 N)示数是准确的．该弹簧不但“伸长的长度跟所受的拉力成正比”，而且弹簧受拉力伸长时，各匝伸长的长度都相等．有一次不慎把弹簧靠近O端的一小部分挤压变形，小浩把变形的3匝剪去，并把弹簧上端重新固定在O点，然后把指针C适当向下移，使它在弹簧秤竖直放置时指针C 仍然指在“O”刻线处．(1)写出这个新改制的弹簧秤受到的拉力F与它的示数F测的关系式并说明理由．(2)用这个新改制的弹簧秤称量一个重物，它的示数为4．0N，该物实重是多少？三、(10分)(1)如图甲、乙、丙三人要合扛一个重物．物重600N，三人肩头所能承受的最大压力均为200 N．现有两根一样长的硬棒及必要的绳子(硬棒及绳的自重不计)，请你设计出一种方法，使三人肩头承受的压力都不超过最大压力．画出示意图表示你设计的扛重物的方法．．(2)如图，小明推一辆满载重物的独轮车，手握在车把A处(图中未画人)，遇到一个较高的台阶，他自己推不上去，小华赶快跑来帮忙．小华选择了一种最省力且效果最好的施力方法，请画出小华所施力F的示意图．四、(20分)教学中常用的投影仪的结构如图4所示，在水平放置的凸透镜的正上方有一与水平成45°角的平面镜，右边竖直放一屏幕．物体的光线经凸透镜和平面镜后，可在屏上成一清晰的像．如图是这一装置的示意图，A"B"是物AB的像．图中BO1＝30 cm，O1O2=20cm，O2O3＝90cm．(1)对凸透镜而言，物距和像距各是多少?(2)在图中画出物AB的成像光路图．(3)若将凸透镜向上移动一点，像将向何方移动?(4)说明螺纹透镜的作用．五、(1 6分)如图(甲)所示为一个电磁继电器的示意图，a、b是它的两个端点；B是衔铁，D是安在一块金属板上的触点，B和D都安在一个弹性片C上，C的左端固定，c和c’、d和d’分别是安在绝缘板上的金属触点，当线圈A不通电时，D上的触点与c及c’接触．把c和c’连接起来，因此c、c’称为常闭触点；而d及d’此时是断开的，称为常开触点．当线圈A通电时，衔铁B被吸下，c和c’断开而d和d’被连接起来．现在利用这个电磁继电器控制带动水泵的电动机工作，使水泵往水箱中抽水．在水箱中竖直立一根绝缘棒，在棒上分别安有P、Q、R三个电极，如图(乙)所示．现在希望控制水箱内的水位总在Q、R之间，即水位降到Q处，电动机启动，开始抽水，水位达到R处，电动机自动关机，停止抽水(水是导电的)．图(丙)和图(丁)分别是控制电路和电动机的供电电路，图中R0是与电磁继电器线圈并联的一个电阻，它的阻值很小，当R0接入电路后，电磁继电器的线圈相当于被短路．(丙)、(丁)两图中标有1～6的6个接线柱是与电磁继电器的线圈或触点相连的．(1)写出这6个接线柱分别与电磁继电器的何处连接．(2)开始水箱内没有水，试说明闭合开关S后，水箱内的水位为什么能保持在Q、R之间．六、(1 8分)课外活动小组的同学设计制作了一个电热孵卵器，他们用两根额定电压和额定功率都相同的电热丝作热源，再连入一个电阻R0，使这台孵卵器即使断了一根电热丝，单丝工作产生热量的效果仍然与双丝工作时产生的热量效果完全相同．若电源两端的电压为U，两丝的额定电压均为U L、额定功率均为P L．(1)画出孵卵器的电路图．(2)R0的阻值是多大?(3)R0在单丝工作与双丝工作状态下消耗功率之比是多少?七、(2 0分)小刚家的一个水龙头拧不紧，水一滴一滴不停地滴落到地上．小刚发现，在耳朵听到前一滴水滴在地上的声音的同时，看到下滴水刚好开始下落(如图)．他为了测算水滴下落的平均速度和一天来浪费的水量，找来了秒表和卷尺．首先量出水龙头口离地面的高度^，再用秒表计时．计时的方法是：当听到某一水滴滴在地上的声音的同时，开启秒表开始计时，并数“1”，以后每听到一声水滴声，依次数“2、3……”，一直数到“n”时，按下秒表停止计时，读出秒表的示数为t．(1)写出用上述测量量表示水滴在空中运动的平均速度v的表达式．(2)小刚测得h=1 m，当数到n=20时秒表的示数t=8．7 s，则水滴下落的平均速度v是多少?(3)若每滴水质量是O．2 5 g，则一昼夜要浪费多少水?(4)小刚为了进一步找出水滴下落的平均速度v和下落高度h的关系，又做了以下实验：找来一块挡板，让水滴落在挡板上．改变挡板和水龙头口之间的距离h，并仔细调节水龙头的快慢，使得耳朵听到前一滴水滴在挡板上的声音的同时，下一滴水刚好开始下落．计时方法仍和上面一样．他从实验中又获得了如下表所示的6组数据(连同上面的一组共有7组数据)．请你帮助小刚继续完成以下的工作：①把这些数据分别标示在(甲)(乙)两个坐标系中，并作出相应的图象．其中(甲)的纵坐标是水滴在空中运动的平均速度v ,(乙)的纵坐标是水滴在空中运动的平均速度的平方，即v2，它们的横坐标都是高度h．②根据图象写出v与h的函数关系．次数 1 2 3 4 5 6高度h(m) 0.2 0.3 0.4 0.5 0.6 0.80.9 7 1.1 9 1.38 1.5 4 1.6 8 1.9 5平均速度v(m／s)(5)考虑到声音传播的速度远小于光的传播速度这一因素，上面测出的水滴的平均速度会有一定的误差，测量值与真实值相比，是偏大还是偏小?为什么?答案一、A、B、C(8分)说明：经计算，若不考虑物态变化，水温可升高100℃，即达到120℃．但题目未给出大气压的值，在不同气压下水的沸点不同，因此当沸点在120℃以上时可选C；当沸点为80℃或100℃，水温分别达到80℃或100℃，剩余的热量不足以使l kg水全部汽化，故可选A或B．二、(1)对于一定的拉力F，弹簧改制前后每匝的伸长量是相同的，但改制后的弹簧只有l 7匝，故总的伸长量只有原来的17/20倍，而弹簧刻度的示数未变，因而示数F测与实际拉力F的关系为F测=1 7/20 F，或F=20/17 F测≈1．18F测．(8分)(2)已知F测=4．0 N，故F=4．0 × 1．1 8 N=4．72N，即该物实重4．72 N．三、(1)如图答：1．(5分) (2)如图答2．(5分)四、(1)依题意物距为30cm，像距为ll0cm．(5分)(2)作图：如图答3所示．(5分)(3)凸透镜向上移，相当于物距增大，则像距必减小，即A'B’下移，则A，，B∥必左移．(5分)(4)螺纹透镜可对光源发出的光起会聚作用，能扩大聚光面积使成像更清晰．它对光的会聚作用与平凸透镜相同，但却薄得多，轻便得多．(5分)五、(1)l～c，2～c’，3～a，4～b，5～d，6～d’．(1与2，3与4，5与6都可以互换)(8分)(2)闭合S后，衔铁B被吸下，d和d’被接通，电动机动转，水泵开始抽水，水位达到R处时，R0支路被接通，电磁继电器线圈被短路，B被释放，电动机停止工作，同时c及c’被接通，电磁继电器的线圈仍处于短路状态．待水位降至Q以下， Ro支路被切断，电磁继电器线圈通电，衔铁B被吸下，水泵又开始抽水，直到水位达到R 处停止(8分)六、(1)见图答4．P单=P双，(2)据题意可知而R=U L2/P L，(R为电热丝电阻值)，(3)或七、(1)(2)平均速度v≈2．1 8m／s． (4分)(3)一昼夜浪费的水量w=47．172kg． (4分)(4)①如图答5． (2分)②可得出v2与h成正比(或v与h的平方根成正比) (2分)(5)偏小．因为若不放置挡板，在看到“下一滴水刚好开始下落”的同时，前一滴水实际下落的高度比h要大些，即用听声的办法测得的高度偏小，故v偏小． (4分)第11 页共11 页。

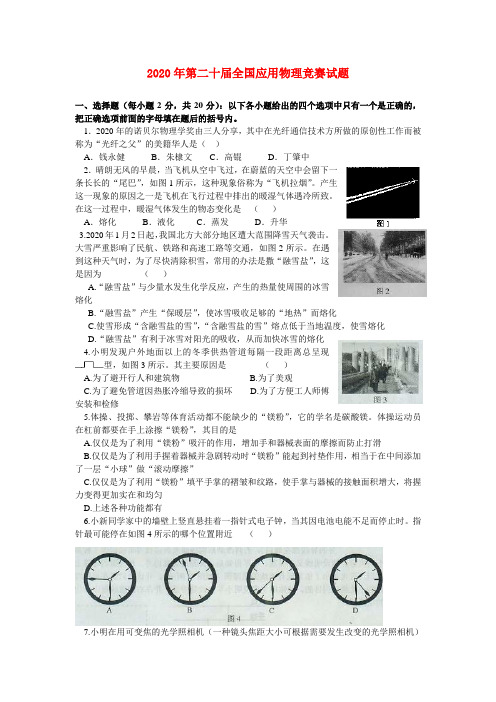

2020年第二十届全国应用物理竞赛试题一、选择题（每小题2分，共20分）：以下各小题给出的四个选项中只有一个是正确的，把正确选项前面的字母填在题后的括号内。

1．2020年的诺贝尔物理学奖由三人分享，其中在光纤通信技术方所做的原创性工作而被称为“光纤之父”的美籍华人是（）A．钱永健B．朱棣文C．高锟D．丁肇中2．晴朗无风的早晨，当飞机从空中飞过，在蔚蓝的天空中会留下一条长长的“尾巴”，如图1所示，这种现象俗称为“飞机拉烟”。

产生这一现象的原因之一是飞机在飞行过程中排出的暖湿气体遇冷所致。

在这一过程中，暖湿气体发生的物态变化是（）A．熔化B．液化C．蒸发D．升华3.2020年1月2日起，我国北方大部分地区遭大范围降雪天气袭击。

大雪严重影响了民航、铁路和高速工路等交通，如图2所示。

在遇到这种天气时，为了尽快清除积雪，常用的办法是撒“融雪盐”，这是因为（）A.“融雪盐”与少量水发生化学反应，产生的热量使周围的冰雪熔化B.“融雪盐”产生“保暖层”，使冰雪吸收足够的“地热”而熔化C.使雪形成“含融雪盐的雪”，“含融雪盐的雪”熔点低于当地温度，使雪熔化D.“融雪盐”有利于冰雪对阳光的吸收，从而加快冰雪的熔化4.小明发现户外地面以上的冬季供热管道每隔一段距离总呈现型，如图3所示。

其主要原因是（）A.为了避开行人和建筑物B.为了美观C.为了避免管道因热胀冷缩导致的损坏D.为了方便工人师傅安装和检修5.体操、投掷、攀岩等体育活动都不能缺少的“镁粉”，它的学名是碳酸镁。

体操运动员在杠前都要在手上涂擦“镁粉”，其目的是A.仅仅是为了利用“镁粉”吸汗的作用，增加手和器械表面的摩擦而防止打滑B.仅仅是为了利用手握着器械并急剧转动时“镁粉”能起到衬垫作用，相当于在中间添加了一层“小球”做“滚动摩擦”C.仅仅是为了利用“镁粉”填平手掌的褶皱和纹路，使手掌与器械的接触面积增大，将握力变得更加实在和均匀D.上述各种功能都有6.小新同学家中的墙壁上竖直悬挂着一指针式电子钟，当其因电池电能不足而停止时。

第37届全国中学生物理竞赛预赛试题一、选择题1. 有两个同样的梯子，其顶部用活页连在一起，在两梯中间某相对的位置用一轻绳系住，便形成了人字梯。

如图所示，将两个同样的人字梯甲、乙放置于水平地面上，甲梯用的绳更长一些。

当某人先、后站在甲、乙两梯顶端时，下述说法正确的是（）A. 甲梯所受地面的支持力一定较大B. 甲、乙两梯所受地面的支持力一定相等C. 绳子被张紧时，甲梯所受地面的摩擦力一定比乙梯的大D. 绳子被张紧时，甲梯所受地面的摩擦力一定比乙梯的小2. 某飞机（见图a）起落架结构如简图b所示。

当驱动杆甲转动时，通过杆上螺纹带动连杆乙，实现轮子的收放。

忽略空气对轮子的阻力。

不考虑地球自转。

下述说法正确的是（）A. 飞机在着陆瞬间，连杆乙、丙对轮轴的合力竖直向下B. 飞机在着陆瞬间，连杆乙、丙对轮轴的合力竖直向上C. 飞机沿直线匀速飞行时，连杆乙、丙对轮轴的合力竖直向上D. 轮子受到的重力与连杆乙、丙对轮轴的合力是一对作用力与反作用力3. 某电动汽车自重2.0 t，其电池额定容量为50kWh。

车行驶时受到的阻力约为车重的十分之一。

电池瞬时功率最高可达90kW，理论续航里程为400km。

国家电网的充电桩可在电池额定容量的30%~80%范围内应用快充技术（500V，50A）充电，而便携充电器(220V，16A)可将电池容量从零充至100%；不计充电电源的内阻。

当汽车电池剩余电量为其额定值的30%时，下列说法正确的是A. 汽车至少还能行驶130kmB. 用国家电网充电桩将电池容量充至其额定值的80%，理论上需要40minC. 用便携充电器将电池电量充至其额定值的80%，理论上需要7h以上D. 此电动汽车的最高行驶速度可超过130 km/ht 4. 甲、乙两车在同一平直公路上以相同速度30m/s同向行驶，甲车在前，乙车在后，两车距离100m。

从0时起，甲、乙两车的加速度随时间变化如图所示。

取运动方向为正方向，下面说法正确的是（）A. t = 3s时刻两车距离最近B. t = 9s时刻两车距离为100mC. 3~9s内乙车做匀减速运动D. t = 9s时刻乙车速度为零5. 在生产纺织品、纸张等绝缘材料过程中，为了实时监控材料的厚度，生产流水线上设置如图所示的传感器，其中甲、乙为平行板电容器的上、下两个固定极板，分别接在恒压直流电源的两极上。

全国中学生物理竞赛复赛试卷（本题共七大题，满分160分）一、（20分）如图所示，一块长为m L 00.1=的光滑平板PQ 固定在轻质弹簧上端，弹簧的下端与地面固定连接。

平板被限制在两条竖直光滑的平行导轨之间（图中未画出竖直导轨），从而只能地竖直方向运动。

平板与弹簧构成的振动系统的振动周期s T 00.2=。

一小球B 放在光滑的水平台面上，台面的右侧边缘正好在平板P 端的正上方，到P 端的距离为m h 80.9=。

平板静止在其平衡位置。

水球B 与平板PQ 的质量相等。

现给小球一水平向右的速度0μ，使它从水平台面抛出。

已知小球B 与平板发生弹性碰撞，碰撞时间极短，且碰撞过程中重力可以忽略不计。

要使小球与平板PQ 发生一次碰撞而且只发生一次碰撞，0μ的值应在什么范围内？取2/8.9s m g =二、（25分）图中所示为用三角形刚性细杆AB 、BC 、CD 连成的平面连杆结构图。

AB 和CD 杆可分别绕过A 、D 的垂直于纸面的固定轴转动，A 、D 两点位于同一水平线上。

BC 杆的两端分别与AB 杆和CD 杆相连，可绕连接处转动（类似铰链）。

当AB 杆绕A 轴以恒定的角速度ω转到图中所示的位置时，AB 杆处于竖直位置。

BC 杆与CD 杆都与水平方向成45°角，已知AB 杆的长度为l ，BC 杆和CD 杆的长度由图给定。

求此时C 点加速度c a 的大小和方向（用与CD 杆之间的夹角表示）三、（20分）如图所示，一容器左侧装有活门1K ，右侧装有活塞B ，一厚度可以忽略的隔板M 将容器隔成a 、b 两室，M 上装有活门2K 。

容器、隔板、活塞及活门都是绝热的。

隔板和活塞可用销钉固定，拔掉销钉即可在容器内左右平移，移动时不受摩擦作用且不漏气。

整个容器置于压强为P 0、温度为T 0的大气中。

初始时将活塞B 用销钉固定在图示的位置，隔板M 固定在容器PQ 处，使a 、b 两室体积都等于V 0；1K 、2K 关闭。

第二十届全国中学生物理竞赛复赛试题参考解答、评分尺度一、参考解答令m 暗示质子的质量，0v 和v 别离暗示质子的初速度和达到a 球球面处的速度，e 暗示元电荷，由能量守恒可知2201122mv mv eU =+ 〔1〕因为a 不动，可取其球心O 为原点，由于质子所受的a 球对它的静电库仑力总是通过a 球的球心，所以此力对原点的力矩始终为零，质子对O 点的角动量守恒。

所求l 的最大值对应于质子达到a 球外表处时其速度标的目的刚好与该处球面相切〔见复解20-1-1〕。

以max l 暗示l 的最大值，由角动量守恒有max 0mv l mvR = 〔2〕由式〔1〕、〔2〕可得20max 1/2eU l R mv =-〔3〕 代入数据，可得 max 22l R = 〔4〕 假设把质子换成电子，那么如图复解20-1-2所示，此时式〔1〕中e 改为e -。

同理可求得max 62l R =〔5〕评分尺度：此题15分。

式〔1〕、〔2〕各4分，式〔4〕2分，式〔5〕5分。

二、参考解答在温度为1(27273)K=300K T =+时，气柱中的空气的压强和体积别离为10p p h =+， 〔1〕1C V lS = 〔2〕当气柱中空气的温度升高时，气柱两侧的水银将被迟缓压入A 管和B 管。

设温度升高到2T 时，气柱右侧水银刚好全部压到B 管中，使管中水银高度增大C BbS h S ∆= 〔3〕 由此造成气柱中空气体积的增大量为C V bS '∆= 〔4〕与此同时，气柱左侧的水银也有一局部进入A 管，进入A 管的水银使A 管中的水银高度也应增大h ∆，使两支管的压强平衡，由此造成气柱空气体积增大量为A V hS ''∆=∆ 〔5〕所以，当温度为2T 时空气的体积和压强别离为21V V V V '''=+∆+∆ 〔6〕21p p h =+∆ 〔7〕由状态方程知112212p V p V T T = 〔8〕 由以上各式，代入数据可得2347.7T =K 〔9〕此值小于题给的最终温度273370T t =+=K ，所以温度将继续升高。

全国中学生物理竞赛复赛理论考试试题说明：所有答案 （包括填空）必须写在答题纸上，写在试题纸上无效。

一、（12分）2013年6月20日，“神舟十号”女航天员王亚平在“天宫一号”目标飞行器里成功进行了我国首次太空授课. 授课中的一个实验展示了失重状态下液滴的表面张力引起的效应. 视频中可发现漂浮的液滴处于周期性的“脉动”中（平时在地球表面附近，重力的存在会导致液滴下降太快，以至于很难观察到液滴的这种“脉动”现象）. 假设液滴处于完全失重状态，液滴的上述“脉动”可视为液滴形状的周期性的微小变化（振动），如图所示. （1）该液滴处于平衡状态时的形状是__________；（2）决定该液滴振动频率f 的主要物理量是________________________________________； （3）按后面括号中提示的方法导出液滴振动频率与上述物理量的关系式.（提示：例如，若认为,,a b c 是决定该液滴振动频率的相互独立的主要物理量，可将液滴振动频率f 与,,a b c 的关系式表示为αβγ∝f a b c ，其中指数,,αβγ是相应的待定常数.） 二、(16分) 一种测量理想气体的摩尔热容比/p V C C γ≡的方法（Clement-Desormes 方法）如图所示：大瓶G 内装满某种理想气体，瓶盖上通有一个灌气（放气）开关H ，另接出一根U 形管作为压强计M ．瓶内外的压强差通过U 形管右、左两管液面的高度差来确定. 初始时，瓶内外的温度相等，瓶内气体的压强比外面的大气压强稍高，记录此时U 形管液面的高度差i h ．然后打开H ，放出少量气体，当瓶内外压强相等时，即刻关闭H . 等待瓶内外温度又相等时，记录此时U 形管液面的高度差f h ．试由这两次记录的实验数据i h 和f h ，导出瓶内气体的摩尔热容比γ的表达式．（提示：放气过程时间很短，可视为无热量交换；且U 形管很细，可忽略由高差变化引起的瓶内气体在状态变化前后的体积变化）三、（20分）如图所示，一质量为m 、底边AB 长为b 、等腰边长为a 、质量均匀分布的等腰三角形平板，可绕过光滑铰链支点A 和B 的水平轴x 自由转动；图中原点O 位于AB 的中点，y 轴垂直于板面斜向上，z 轴在板面上从原点O 指向三角形顶点C . 今在平板上任一给定点000M (,0,)x z 加一垂直于板面的拉力Q .振动的液滴M 0 A BxQ ϕOy zC（1）若平衡时平板与竖直方向成的角度为ϕ，求拉力Q 以及铰链支点对三角形板的作用力N A 和N B ；（2）若在三角形平板上缓慢改变拉力Q 的作用点M 的位置，使平衡时平板与竖直方向成的角度仍保持为ϕ，则改变的作用点M 形成的轨迹满足什么条件时，可使铰链支点A 或B 对板作用力的垂直平板的分量在M 变动中保持不变？四、（24分）如图所示，半径为R 、质量为m 0的光滑均匀圆环，套在光滑竖直细轴OO '上，可沿OO '轴滑动或绕OO '轴旋转．圆环上串着两个质量均为m 的小球. 开始时让圆环以某一角速度绕OO '轴转动，两小球自圆环顶端同时从静止开始释放．（1）设开始时圆环绕OO '轴转动的角速度为ω0，在两小球从环顶下滑过程中，应满足什么条件，圆环才有可能沿OO '轴上滑？（2）若小球下滑至30θ=︒（θ是过小球的圆环半径与OO '轴的夹角）时，圆环就开始沿OO '轴上滑，求开始时圆环绕OO '轴转动的角速度ω0、在30θ=︒时圆环绕OO '轴转动的角速度ω和小球相对于圆环滑动的速率v .五、（20分）如图所示，现有一圆盘状发光体，其半径为5cm ，放置在一焦距为10cm 、半径为15cm 的凸透镜前，圆盘与凸透镜的距离为20cm ，透镜后放置一半径大小可调的圆形光阑和一个接收圆盘像的光屏．图中所有光学元件相对于光轴对称放置．请在几何光学近轴范围内考虑下列问题，并忽略像差和衍射效应．（1）未放置圆形光阑时, 给出圆盘像的位置、大小、形状；（2）若将圆形光阑放置于凸透镜后方6cm 处. 当圆形光阑的半径逐渐减小时，圆盘的像会有什么变化？是否存在某一光阑半径a r ，会使得此时圆盘像的半径变为（1）中圆盘像的半径的一半？若存在，请给出a r 的数值.（3）若将圆形光阑移至凸透镜后方18cm 处，回答（2）中的问题； （4）圆形光阑放置在哪些位置时，圆盘像的大小将与圆形光阑的半径有关？ （5）若将图中的圆形光阑移至凸透镜前方6cm 处，回答（2）中的问题.六、（22分）如图所示，一电容器由固定在共同导电底座上的N +1片对顶双扇形薄金属板和固定在可旋转的导电对称轴上的N 片对顶双扇形薄金属板组成，所有顶点共轴，轴线与所有板面垂直，两组板面各自在垂直于轴线的平面上的投影重合，板面扇形半径均为R ，圆心角均为0θ（02πθπ≤<）；固定金属板和可旋转的金属板相间排列，两相邻金属板之间距离均为s ．此电容器的电容C 值与可旋转金属板的转角θ有关．已知静电力常量为k ．（1）开始时两组金属板在垂直于轴线的平面上的投影重合，忽略边缘效应，求可旋转金属板的转角为θ（00θθθ-≤≤）时电容器的电容()C θ；（2）当电容器电容接近最大时，与电动势为E 的电源接通充电（充电过程中保持可旋转金属板的转角不变），稳定后断开电源，求此时电容器极板所带电荷量和驱动可旋转金属板的力矩； （3）假设02πθ=，考虑边缘效应后，第（1）问中的()C θ可视为在其最大值和最小值之间光滑变化的函数max min max min 11()()()cos222C C C C C θθ=++- 式中，max C 可由第（1）问的结果估算，而min C 是因边缘效应计入的，它与max C 的比值λ是已知的．若转轴以角速度m ω匀速转动，且m t θω=，在极板间加一交流电压0cos V V t ω=．试计算电容器在交流电压作用下能量在一个变化周期内的平均值，并给出该平均值取最大值时所对应的m ω．七、（26分）Z-箍缩作为惯性约束核聚变的一种可能方式，近年来受到特别重视，其原理如图所示．图中，长20 mm 、直径为5m μ的钨丝组成的两个共轴的圆柱面阵列，瞬间通以超强电流，钨丝阵列在安培力的作用下以极大的加速度向内运动, 即所谓自箍缩效应；钨丝的巨大动量转移到处于阵列中心的直径为毫米量级的氘氚靶球上，可以使靶球压缩后达到高温高密度状态，实现核聚变．设内圈有N 根钨丝（可视为长直导线）均匀地分布在半径为r 的圆周上，通有总电流7210A =⨯内I ；外圈有M 根钨丝，均匀地分布在半径为R 的圆周上，每根钨丝所通过的电流同内圈钨丝．已知通有电流i 的长直导线在距其r 处产生的磁感应强度大小为m i k r，式中比例常量772210T m/A 210N /A m k --=⨯⋅=⨯．（1）若不考虑外圈钨丝，计算内圈某一根通电钨丝中间长为L ∆的一小段钨丝所受到的安培力；N 片可旋转金属板（2）若不考虑外圈钨丝，内圈钨丝阵列熔化后形成了圆柱面，且箍缩为半径0.25cm r =的圆柱面时，求柱面上单位面积所受到的安培力，这相当于多少个大气压？（3）证明沿柱轴方向通有均匀电流的长圆柱面，圆柱面内磁场为零，即通有均匀电流外圈钨丝的存在不改变前述两小题的结果；（4）当1N >>时, 则通有均匀电流的内圈钨丝在外圈钨丝处的磁感应强度大小为m Ik R内，若要求外圈钨丝柱面每单位面积所受到的安培力大于内圈钨丝柱面每单位面积所受到的安培力，求外圈钨丝圆柱面的半径R 应满足的条件；（5）由安培环路定理可得沿柱轴方向通有均匀电流的长圆柱面外的磁场等于该圆柱面上所有电流移至圆柱轴后产生的磁场，请用其他方法证明此结论. （计算中可不考虑图中支架的影响）八、（20分）天文观测表明，远处的星系均离我们而去．著名的哈勃定律指出，星系离开我们的速度大小v =HD ，其中D 为星系与我们之间的距离，该距离通常以百万秒差距（Mpc ）为单位；H 为哈勃常数，最新的测量结果为H =67.80km/(s ⋅Mpc)．当星系离开我们远去时，它发出的光谱线的波长会变长（称为红移）．红移量z 被定义为λλλ'-=z ，其中λ'是我们观测到的星系中某恒星发出的谱线的波长，而λ是实验室中测得的同种原子发出的相应的谱线的波长，该红移可用多普勒效应解释．绝大部分星系的红移量z 远小于1，即星系退行的速度远小于光速．在一次天文观测中发现从天鹰座的一个星系中射来的氢原子光谱中有两条谱线，它们的频率ν'分别为4.549⨯1014Hz 和6.141⨯1014Hz ．由于这两条谱线处于可见光频率区间，可假设它们属于氢原子的巴尔末系，即为由n > 2的能级向k =2的能级跃迁而产生的光谱．（已知氢原子的基态能量013.60 eV =-E ，真空中光速82.99810m/s =⨯c ，普朗克常量346.62610J s -=⨯⋅h ，电子电荷量19 1.60210C -=⨯e ）（1）该星系发出的光谱线对应于实验室中测出的氢原子的哪两条谱线？它们在实验室中的波长分别是多少？（2）求该星系发出的光谱线的红移量z 和该星系远离我们的速度大小v ； （3）求该星系与我们的距离D ．金属极板 金属极板 外圈钨丝 内圈钨丝 靶球第31届全国中学生物理竞赛复赛理论考试试题解答2014年9月20日一、（12分） （1）球形（2）液滴的半径r 、密度ρ和表面张力系数σ（或液滴的质量m 和表面张力系数σ） （3）解法一假设液滴振动频率与上述物理量的关系式为αβγρσ=f k r ①式中，比例系数k 是一个待定常数. 任一物理量a 可写成在某一单位制中的单位[]a 和相应的数值{}a 的乘积{}[]=a a a . 按照这一约定，①式在同一单位制中可写成 {}[]{}{}{}{}[][][]αβγαβγρσρσ=f f k r r由于取同一单位制，上述等式可分解为相互独立的数值等式和单位等式，因而 [][][][]αβγρσ=f r ②力学的基本物理量有三个：质量m 、长度l 和时间t ，按照前述约定，在该单位制中有 {}[]=m m m ，{}[]=l l l ，{}[]=t t t于是[][]-=f t 1 ③[][]=r l ④ [][][]ρ-=m l 3 ⑤[][][]σ-=m t 2 ⑥将③④⑤⑥式代入②式得 [][]([][])([][])αβγ---=t l m l m t 132即[][][][]αββγγ--+-=t l m t 132 ⑦由于在力学中[]m 、[]l 和[]t 三者之间的相互独立性，有30αβ-=， ⑧0βγ+=， ⑨21γ= ⑩解为311,,222αβγ=-=-= ⑪将⑪式代入①式得=f ⑫ 解法二假设液滴振动频率与上述物理量的关系式为αβγρσ=f k r ①式中，比例系数k 是一个待定常数. 任一物理量a 可写成在某一单位制中的单位[]a 和相应的数值{}a 的乘积{}[]=a a a . 在同一单位制中，①式两边的物理量的单位的乘积必须相等 [][][][]αβγρσ=f r ②力学的基本物理量有三个：质量M 、长度L 和时间T ，对应的国际单位分别为千克（kg ）、米（m ）、秒（s ）. 在国际单位制中，振动频率f 的单位[]f 为s -1，半径r 的单位[]r 为m ，密度ρ的单位[]ρ为3kg m -⋅，表面张力系数σ的单位[]σ为1212N m =kg (m s )m kg s ----⋅⋅⋅⋅=⋅，即有[]s -=f 1 ③[]m =r ④ []kg m ρ-=⋅3 ⑤[]kg s σ-=⋅2 ⑥若要使①式成立，必须满足()()s m kg m kg s (kg)m s βγαβγαβγ---+--=⋅⋅=⋅⋅13232 ⑦由于在力学中质量M 、长度L 和时间T 的单位三者之间的相互独立性，有30αβ-=， ⑧0βγ+=， ⑨21γ= ⑩解为311,,222αβγ=-=-= ⑪将⑪式代入①式得f = ⑫评分标准：本题12分. 第（1）问2分，答案正确2分；第（2）问3分，答案正确3分；第（3）问7分，⑦式2分，⑪式3分，⑫式2分（答案为f、f =f 的，也给这2分）.二、(16分)解法一：瓶内理想气体经历如下两个气体过程：000000(,,,)(,,,)(,,,)−−−−−−−→−−−−−→i i f f f p V T N p V T N p V T N 放气(绝热膨胀)等容升温其中，000000(,,,),(,,,,,,)i i f f f p V T N p V T N p V T N )和(分别是瓶内气体在初态、中间态与末态的压强、体积、温度和摩尔数．根据理想气体方程pV NkT =，考虑到由于气体初、末态的体积和温度相等，有f f iip N p N =①另一方面，设V '是初态气体在保持其摩尔数不变的条件下绝热膨胀到压强为0p 时的体积，即000(,,,)(,,,)i i i p V T N p V T N '−−−−→绝热膨胀此绝热过程满足1/00i V p V p γ⎛⎫= ⎪'⎝⎭②由状态方程有0i p V N kT '=和00f p V N kT =，所以f iN V N V ='③ 联立①②③式得1/0fi i p p p p γ⎛⎫= ⎪⎝⎭④此即ln i fp p p γ=⑤ 由力学平衡条件有0i i p p gh ρ=+ ⑥0f f p p gh ρ=+ ⑦式中，00p gh ρ=为瓶外的大气压强，ρ是U 形管中液体的密度，g 是重力加速度的大小.由⑤⑥⑦式得00ln(1)ln(1)ln(1)if i h h h hh h γ+=+-+ ⑧利用近似关系式：1, ln(1)xx x +≈当，以及 00/1, /1i f h h h h ，有000///i ii f i fh h h h h h h h h γ==--⑨评分标准：本题16分．①②③⑤⑥⑦⑧⑨式各2分．解法二：若仅考虑留在容器内的气体：它首先经历了一个绝热膨胀过程ab ，再通过等容升温过程bc 达到末态100000(,,)(,,)(,,)−−−−−→−−−−−→i f p V T p V T p V T 绝热膨胀ab 等容升温bc其中，100000(,,),(,,,,)i f p V T p V T p V T )和(分别是留在瓶内的气体在初态、中间态和末态的压强、体积与温度．留在瓶内的气体先后满足绝热方程和等容过程方程1100ab: γγγγ----=i p T p T①00bc://=f p T p T② 由①②式得1/0fi i p p p p γ⎛⎫= ⎪⎝⎭③此即ln i fp p p γ=④ 由力学平衡条件有0i i p p gh ρ=+ ⑤0f f p p gh ρ=+ ⑥式中，00p gh ρ=为瓶外的大气压强，ρ是U 形管中液体的密度，g 是重力加速度的大小．由④⑤⑥式得00ln(1)ln(1)ln(1)if i h h h hh h γ+=+-+ ⑦利用近似关系式：1, ln(1)xx x +≈当，以及 00/1, /1i f h h h h ，有000///i ii f i fh h h h h h h h h γ==--⑧评分标准：本题16分．①②式各3分，④⑤⑥⑦⑧式各2分．三、（20分）（1）平板受到重力C P 、拉力0M Q 、铰链对三角形板的作用力N A 和N B ，各力及其作用点的坐标分别为：C (0,sin ,cos )ϕϕ=--mg mg P ，(0,0,)h ； 0M (0,,0)Q =Q ， 00(,0,)x z ；A A A A (,,)x y z N N N =N ，(,0,0)2b； B B B B (,,)x y z N N N =N ， (,0,0)2b-式中h =是平板质心到x 轴的距离.平板所受力和（对O 点的）力矩的平衡方程为A Bx 0=+=∑xx FN N①A B sin 0ϕ=++-=∑yy y F Q N N mg②A B cos 0ϕ=+-=∑zz z FN N mg③ 0sin 0xMmgh Q z ϕ=-⋅=∑④B A 022=-=∑y zz b b M N N⑤0A B 022z yy b bM Q x N N =⋅+-=∑⑥联立以上各式解得sin mgh Q z ϕ=， A B x x N N =-，000sin 21()2Ay mg h b x N b z z ϕ⎡⎤=-+⎢⎥⎣⎦，000sin 21()2By mg h b x N b z z ϕ⎡⎤=--⎢⎥⎣⎦A B 1cos 2z z N N mg ϕ==即0M 0sin (0,,0)mgh z ϕ=Q ，⑦0A A 002sin 1(,1(),cos )22x x mg h b N mg b z z ϕϕ⎡⎤=-+⎢⎥⎣⎦N ，⑧0B A 002sin 1(,1(),cos )22x x mg h b N mg b z z ϕϕ⎡⎤=---⎢⎥⎣⎦N⑨（2）如果希望在M(,0,)x z 点的位置从点000M (,0,)x z 缓慢改变的过程中，可以使铰链支点对板的作用力By N 保持不变，则需sin 21()2By mg h b x N b z z ϕ⎡⎤=--=⎢⎥⎣⎦常量 ⑩ M 点移动的起始位置为0M ，由⑩式得0022-=-b x b x z z z z⑪ 或00022b x b x zz z ⎛⎫-=- ⎪⎝⎭ ⑫ 这是过A(,0,0)2b 点的直线. (*)因此，当力M Q 的作用点M 的位置沿通过A 点任一条射线(不包含A 点)在平板上缓慢改变时，铰链支点B 对板的作用力By N 保持不变. 同理，当力M Q 的作用点M 沿通过B 点任一条射线在平板上缓慢改变时，铰链支点A 对板的作用力Ay N 保持不变.评分标准：本题20分．第（1）问14分，①式1分，②③④⑤⑥式各2分，⑦⑧⑨式各1分；第（2）问6分，⑩⑫式各1分，(*) 2分，结论正确2分.四、（24分）（1）考虑小球沿径向的合加速度. 如图，设小球下滑至θ 角位置时，小球相对于圆环的速率为v ，圆环绕轴转动的角速度为ω ．此时与速率v 对应的指向中心C 的小球加速度大小为 21a R=v① 同时，对应于圆环角速度ω，指向OO '轴的小球加速度大小为 2(sin )sin R a R ωωθθ=② 该加速度的指向中心C 的分量为22(sin )sin R a a Rωωθθ==③ 该加速度的沿环面且与半径垂直的分量为23(sin )cos cot R a a Rωωθθθ== ④l由①③式和加速度合成法则得小球下滑至θ 角位置时，其指向中心C 的合加速度大小为 2212(sin )v ωθ=+=+R R a a a R R⑤ 在小球下滑至θ 角位置时，将圆环对小球的正压力分解成指向环心的方向的分量N 、垂直于环面的方向的分量T . 值得指出的是：由于不存在摩擦，圆环对小球的正压力沿环的切向的分量为零. 在运动过程中小球受到的作用力是N 、T 和mg . 这些力可分成相互垂直的三个方向上的分量：在径向的分量不改变小球速度的大小，亦不改变小球对转轴的角动量；沿环切向的分量即sin θmg 要改变小球速度的大小；在垂直于环面方向的分量即T 要改变小球对转轴的角动量，其反作用力将改变环对转轴的角动量，但与大圆环沿'OO 轴的竖直运动无关. 在指向环心的方向，由牛顿第二定律有22(sin )cos R R N mg ma mRωθθ++==v ⑥ 合外力矩为零，系统角动量守恒，有202(sin )L L m R θω=+ ⑦式中L 0和L 分别为圆环以角速度ω0和ω转动时的角动量．如图，考虑右半圆环相对于轴的角动量，在θ角位置处取角度增量∆θ， 圆心角∆θ所对圆弧l ∆的质量为m l λ∆=∆（02m Rλπ≡），其角动量为 2sin L m r l rR Rr z R S ωλωθλωλω∆=∆=∆=∆=∆ ⑧式中r 是圆环上θ 角位置到竖直轴OO '的距离，S ∆为两虚线间窄条的面积．⑧式说明，圆弧l ∆的角动量与S ∆成正比. 整个圆环（两个半圆环）的角动量为2200122222m R L L R m R R πωωπ=∆=⨯=∑ ⑨[或：由转动惯量的定义可知圆环绕竖直轴OO '的转动惯量J 等于其绕过垂直于圆环平面的对称轴的转动惯量的一半，即2012J m R = ⑧则角动量L 为2012L J m R ωω== ⑨ ]同理有200012L m R ω= ⑩力N 及其反作用力不做功；而T 及其反作用力的作用点无相对移动，做功之和为零；系统机械能守恒. 故22012(1cos )2[(sin )]2k k E E mgR m R θωθ-+⨯-=⨯+v ⑪式中0k E 和k E 分别为圆环以角速度0ω和ω转动时的动能．圆弧l ∆的动能为222111()sin 222k E m r l rR R S ωλωθλω∆=∆=∆=∆整个圆环（两个半圆环）的动能为22220011222224k k m R E E R m R R πωωπ=∆=⋅⋅⋅⋅=∑ ⑫ [或：圆环的转动动能为22201124k E J m R ωω== ⑫ ]同理有2200014k E m R ω= ⑬根据牛顿第三定律，圆环受到小球的竖直向上作用力大小为2cos N θ，当02cos N m g θ≥ ⑭时，圆环才能沿轴上滑．由⑥⑦⑨⑩⑪⑫ ⑬式可知，⑭式可写成2220000220cos 6cos 4cos 102(4sin )ωθθθθ⎡⎤-+--≤⎢⎥+⎣⎦m R m m m m gm m ⑮式中，g 是重力加速度的大小.（2）此时由题给条件可知当=30θ︒时，⑮式中等号成立，即有20020912()m m m m m ⎤⎛-+=- ⎥+⎝⎣⎦或00(m m ω=+ ⑯由⑦⑨⑩⑯式和题给条件得0000200+4sin +m m m m m m ωωωθ== ⑰ 由⑪⑫⑬⑯⑰式和题给条件得v ⑱评分标准：本题24分．第（1）问18分，①②③④⑤式各1分，⑥⑦式各2分，⑨⑩式各1分，⑪式2分，⑫⑬式各1分，⑭式2分，⑮式1分；第（2）问6分，⑯⑰⑱式各2分．五、（20分）（1）设圆盘像到薄凸透镜的距离为v . 由题意知：20cm u =, 10cm f =，代入透镜成像公式111u f+=v ① 得像距为20cm =v ②其横向放大率为1uβ=-=-v ③可知圆盘像在凸透镜右边20cm ，半径为5cm ，为圆盘状，圆盘与其像大小一样. （2）如下图所示，连接A 、B 两点，连线AB 与光轴交点为C 点，由两个相似三角形AOC ∆与BB'C ∆的关系可求得C 点距离透镜为15cm. 1分若将圆形光阑放置于凸透镜后方6cm 处，此时圆形光阑在C 点左侧. 1分 当圆形光阑半径逐渐减小时，均应有光线能通过圆形光阑在B 点成像，因而圆盘像的形状及大小不变，而亮度变暗. 2分此时不存在圆形光阑半径a r 使得圆盘像大小的半径变为（1）中圆盘像大小的半径的一半．1分（3）若将圆形光阑移至凸透镜后方18cm 处，此时圆形光阑在C 点（距离透镜为15cm ）的右侧. 由下图所示，此时有: CB'=BB'=5cm, R'B'=2cm,利用两个相似三角形CRR'∆与CBB'∆的关系，得CR'52RR'=BB'=5cm 3cm CB'5r -=⨯⨯= ④ 可见当圆盘半径3cm r =（光阑边缘与AB 相交）时，圆盘刚好能成完整像，但其亮度变暗． 4分ACO BB' CRBR'B'若进一步减少光阑半径，圆盘像就会减小．当透镜上任何一点发出的光都无法透过光阑照在原先像的一半高度处时，圆盘像的半径就会减小为一半，如下图所示．此时光阑边缘与AE相交，AE 与光轴的交点为D ，由几何关系算得D 与像的轴上距离为207cm. 此时有620DR'=cm, DE'=cm, EE'=2.5cm,77利用两个相似三角形DRR'∆与DEE'∆的关系，得DR'20/72RR'=EE'= 2.5cm 0.75cm DE'20/7a r -=⨯⨯= ⑤可见当圆形光阑半径a r =0.75cm ，圆盘像大小的半径的确变为（1）中圆盘像大小的半径的一半． 3分（4）只要圆形光阑放在C 点（距离透镜为15cm ）和光屏之间，圆盘像的大小便与圆形光阑半径有关． 2分（5）若将图中的圆形光阑移至凸透镜前方6cm 处，则当圆形光阑半径逐渐减小时，圆盘像的形状及大小不变，亮度变暗； 2分同时不存在圆形光阑半径使得圆盘像大小的半径变为（1）中圆盘像大小的半径的一半． 1分评分标准：第（1）问3分，正确给出圆盘像的位置、大小、形状，各1分；第（2）问5分，4个给分点分别为1、1、2、1分； 第（3）问7分，2个给分点分别为2、3分； 第（4）问2分，1个给分点为2分；第（5）问3分，2个给分点分别为2、1分．六、（22分）（1）整个电容器相当于2N 个相同的电容器并联，可旋转金属板的转角为θ时 1()2()C NC θθ=①式中1()C θ为两相邻正、负极板之间的电容1()()4A C ksθθπ=②这里，()A θ是两相邻正负极板之间相互重迭的面积，有DRER' E'2000200200200012(2), 212(), 02()12(), 0212(2), 2R R A R R θπθθθπθθθπθθθθθπθθππθθθ⎧⨯--≤≤-⎪⎪⎪⨯+-≤≤⎪=⎨⎪⨯-≤≤-⎪⎪⎪⨯--<<⎩当当当当③由②③式得2000200120020001(2), 41(), 04()1(), 041(2), 4R ks R ksC R ks R ksθπθθθππθθθπθπθθθθπθπθππθθθπ⎧--≤≤-⎪⎪⎪+-≤≤⎪=⎨⎪-≤≤-⎪⎪⎪--<<⎩当当当当④由①④式得20002002002000(2), 2(), 02()(), 02(2), 2N R ks N R ks C N R ks N R ksθπθθθππθθθπθπθθθθπθπθππθθθπ⎧--≤≤-⎪⎪⎪+-≤≤⎪=⎨⎪-≤≤-⎪⎪⎪--<<⎩当当当当⑤（2）当电容器两极板加上直流电势差E 后，电容器所带电荷为 ()()θθ=Q C E⑥当0θ=时，电容器电容达到最大值max C ，由⑤式得 20max2NR C ksθπ=⑦充电稳定后电容器所带电荷也达到最大值max Q ，由⑥式得 20max2NR Q E ksθπ= ⑧断开电源，在转角θ取0θ=附近的任意值时，由⑤⑧式得，电容器内所储存的能量为2222max 0000() 2()4()θθθθπθθπθθ==-≤≤--Q NR E U C ks 当⑨设可旋转金属板所受力矩为()T θ（它是由若干作用在可旋转金属板上外力i F 产生的，不失普遍性，可认为i F 的方向垂直于转轴，其作用点到旋转轴的距离为i r ，其值i F 的正负与可旋转金属板所受力矩的正负一致），当金属板旋转θ∆（即从θ变为θθ+∆）后，电容器内所储存的能量增加U ∆，则由功能原理有 ()()()θθθθ∆=∆=∆=∆∑∑i i i i T F r F l U⑩式中，由⑨⑩式得22200020()() 4()θθθθθπθθπθθ∆==-≤≤-∆-NR E U T ks 当⑪当电容器电容最大时，充电后转动可旋转金属板的力矩为2204θθπ=∆⎛⎫== ⎪∆⎝⎭U NR E T ks⑫（3）当0cos V V t ω=，则其电容器所储存能量为 []222max min max min 02max min max min 020max min max min max min max min 2012111()()cos2cos 222111()()cos2(1cos2)422()()cos2()cos2()cos2cos28{(8m m m m U CV C C C C t V t C C C C t V t V C C C C t C C t C C t t V ωωωωωωωω=⎡⎤=++-⎢⎥⎣⎦⎡⎤=++-+⎢⎥⎣⎦=++++-+-=max min max min max min max min )()cos2()cos21()[cos2()cos2()]}2m m m C C C C t C C t C C t t ωωωωωω++++-+-++-⑬由于边缘效应引起的附加电容远小于max C ，因而可用⑦式估算max C ．如果m ωω≠，利用⑦式和题设条件以及周期平均值公式cos2=0 cos2=0, cos2()=0, cos2()=0m m m t t t t ωωωωωω+-,⑭可得电容器所储存能量的周期平均值为 2221max min 001(1)()832NR U C C V V ksλ+=+=⑮如果m ωω=，⑭式中第4式右端不是零，而是1．利用⑦式和题设条件以及周期平均值公式的前3式得电容器所储存能量的周期平均值为222222max min 0max min 0max min 00111(3)()()(3)8161664NR U C C V C C V C C V V ksλ+=++-=+= ⑯由于边缘效应引起的附加电容与忽略边缘效应的电容是并联的，因而max C 应比用⑦式估计max C 大；这一效应同样使得min 0C >；可假设实际的max min ()C C -近似等于用⑦式估计max C ．如果m ωω≠，利用⑦式和题设条件以及周期平均值公式cos2=0 cos2=0, cos2()=0, cos2()=0m m m t t t t ωωωωωω+-,⑰可得电容器所储存能量的周期平均值为2221max min 001(12)()832NR U C C V V ksλ+=+=⑱[如果m ωω=，⑭中第4式右端不是零，而是1．利用⑦式和题设条件以及周期平均值公式⑭的前3式得电容器所储存能量的周期平均值为222222max min 0max min 0max min 00111(34)()()(3)8161664NR U C C V C C V C C V V ksλ+=++-=+= ⑲]212 U U U >因为，则最大值为，所对应的m ω为m ωω=⑳评分标准：本题22分．第（1）问6分，①②式各1分，③⑤式各2分；第（2）问9分，⑥⑦⑧⑨⑩式各1分（⑩式中没有求和号的，也同样给分；没有力的符号，也给分），⑪⑫式各2分；第（3）问7分，⑬⑭式各2分，⑮⑯⑳式各1分．七、（26分）（1）通有电流i 的钨丝（长直导线）在距其r 处产生的磁感应强度的大小为m iB k r= ① 由右手螺旋定则可知，相应的磁感线是在垂直于钨丝的平面上以钨丝为对称轴的圆，磁感应强度的方向沿圆弧在该点的切向，它与电流i 的方向成右手螺旋． 两根相距为d 的载流钨丝（如图（a ））间的安培力是相互吸引力，大小为2m k Li F B Li d∆=∆= ② 考虑某根载流钨丝所受到的所有其他载流钨丝对它施加的安培力的合力．由系统的对称性可知，每根钨丝受到的合力方向都指向轴心；我们只要将其他钨丝对它的吸引力在径向的分量叠加即可．如图，设两根载流钨丝到轴心连线间的夹角为ϕ，则它们间的距离为 2sin2d r ϕ=③由②③式可知，两根载流钨丝之间的安培力在径向的分量为22sin 2sin(/2)22m m r k Li k Li F r r ϕϕ∆∆== ④它与ϕ无关，也就是说虽然处于圆周不同位置的载流钨丝对某根载流钨丝的安培力大小和方向均不同，但在径向方向上的分量大小却是一样的；而垂直于径向方向的力相互抵消．因此，某根载流钨丝所受到的所有其他载流钨丝对它施加的安培力的合力为222(1)(1)22-∆-∆==m m N k L I N k Li F r rN 内⑤ 其方向指向轴心． （2）由系统的对称性可知，所考虑的圆柱面上各处单位面积所受的安培力的合力大小相等，方向与柱轴垂直，且指向柱轴．所考虑的圆柱面，可视为由很多钨丝排布而成，N 很大，但总电流不变．圆柱面上ϕ∆角对应的柱面面积为图(a)s r L ϕ=∆∆⑥ 圆柱面上单位面积所受的安培力的合力为22(1)24m N N k Li N F P s r L ϕππ-∆∆==∆⑦由于1N ，有22(1)-=N N i I 内 ⑧ 由⑦⑧式得224π=m k I P r 内⑨ 代入题给数据得1221.0210N/m P =⨯ ⑩一个大气压约为5210N/m ，所以710atm P ≈⑪ 即相当于一千万大气压．（3）考虑均匀通电的长直圆柱面内任意一点A 的磁场强度. 根据对称性可知，其磁场如果不为零，方向一定在过A 点且平行于通电圆柱的横截面. 在A 点所在的通电圆柱的横截面（纸面上的圆）内，过A 点作两条相互间夹角为微小角度θ∆的直线，在圆上截取两段微小圆弧L 1和L 2，如图（b ）所示. 由几何关系以及钨丝在圆周上排布的均匀性，通过L 1和L 2段的电流之比/I I 12等于它们到A 点的距离之比/l l 12： 111222==I L l I L l ⑫ 式中，因此有 1212=m m I I k k l l ⑬ 即通过两段微小圆弧在A 点产生的磁场大小相同，方向相反，相互抵消．整个圆周可以分为许多“对”这样的圆弧段，因此通电的外圈钨丝圆柱面在其内部产生的磁场为零，所以通电外圈钨丝的存在，不改变前述两小题的结果．（4）由题中给出的已知规律，内圈电流在外圈钨丝所在处的磁场为=m IB k R内 ⑭ 方向在外圈钨丝阵列与其横截面的交点构成的圆周的切线方向，由右手螺旋法则确定．外圈钨丝的任一根载流钨丝所受到的所有其他载流钨丝对它施加的安培力的合力为222(1)(2)+ 22-∆∆+=∆=m m m M k L I I k I k L I I I F L RM M R RM外外内外内外外 ⑮ 式中第一个等号右边的第一项可直接由⑤式类比而得到，第二项由⑭式和安培力公式得到.因此圆柱面上单位面积所受的安培力的合力为22(2)24ϕπϕπ+∆==∆∆外外内外外m F k I I I M P R L R ⑯若要求2222244ππ+>外内外内（）m m k I I I k I R r ⑰ 只需满足222222 = ++<外内外内I I I R M NMr I N ⑱（5）考虑均匀通电的长直圆柱面外任意一点C 的磁场强度. 根据对称性可知，长直圆柱面上的均匀电流在该点的磁场方向一定在过C 点且平行于通电圆柱的横截面（纸面上的圆），与圆的径向垂直，满足右手螺旋法则. 在C 点所在的通电圆柱的横截面内，过C 点作两条。

2020年第26届全国中学生物理竞赛复赛一、填空〔咨询答〕题〔每题5分，共25分〕1．有人设想了一种静电场：电场的方向都垂直于纸面并指向纸里，电场强度的大小自左向右逐步增大，如下图。

这种分布的静电场是否可能存在？试述理由。

2．海尔-波普彗星轨道是长轴专门大的椭圆，近日点到太阳中心的距离为0.914天文单位〔1天文单位等于地日间的平均距离〕，那么其近日点速率的上限与地球公转〔轨道可视为圆周〕速率之比约为〔保留2位有效数字〕 。

3．用测电笔接触市电相线，即使赤脚站在地上也可不能触电，缘故是 ；另一方面，即使穿绝缘性能良好的电工鞋操作，测电笔仍会发亮，缘故是 。

4．在图示的复杂网络中，所有电源的电动势均为E 0，所有电阻器的电阻值均为R 0，所有电容器的电容均为C 0，那么图示电容器A 极板上的电荷量为 。

5．如图，给静止在水平粗糙地面上的木块一初速度，使之开始运动。

一学生利用角动量定理来考察此木块以后的运动过程：〝把参考点设于如下图的地面上一点O ，现在摩擦力f 的力矩为0，从而地面木块的角动量将守恒，如此木块将不减速而作匀速运动。

〞请指出上述推理的错误，并给出正确的讲明：。

二、〔20分〕图示正方形轻质刚性水平桌面由四条完全相同的轻质细桌腿1、2、3、4支撑于桌角A 、B 、C 、D 处，桌腿竖直立在水平粗糙刚性地面上。

桌腿受力后将产生弹性微小形变。

现于桌面中心点O 至角A 的连线OA上某点P 施加一竖直向下的力F ，令c OAOP，求桌面对桌腿1的压力F 1。

三、〔15分〕1．一质量为m 的小球与一劲度系数为k 的弹簧相连组成一体系，置于光滑水平桌面上，A弹簧的另一端与固定墙面相连，小球做一维自由振动。

试咨询在一沿此弹簧长度方向以速度u 作匀速运动的参考系里观看，此体系的机械能是否守恒，并讲明理由。

2．假设不考虑太阳和其他星体的作用，那么地球-月球系统可看成孤立系统。

假设把地球和月球都看作是质量平均分布的球体，它们的质量分不为M 和m ，月心-地心间的距离为R ，万有引力恒量为G 。

2020年第二十一届全国初中应用物理竞赛复赛试题注意事项：1．请在密封线内填写所在地区、学校、姓名和考号。

2．用蓝色或黑色钢笔、圆珠笔书写。

3．本试卷共有六个大题，满分为100分。

4．答卷时间：2020年4月17日(星期日)上午9：30～11：10。

一、 (16分)测定患者的血沉，是医学上用来帮助医生对病情作出正确判断的一种手段。

把新鲜的血液，加入抗凝剂，静置一定时间后形成抗凝血后，红血球即从血浆中分离出来而下沉。

设抗凝血是由红血球和血浆组成的悬浮液，血浆的密度ρ0≈1．0×103kg/m3，红血球的密度ρ≈1.3×103kg/m3。

将抗凝血放进竖直放置的血沉管内，红血球起初在血浆中加速下沉，然后一直匀速下沉，其匀速下沉的速度称为”血沉”。

正常人血沉的值大约是v=12mm／h。

如果把红血球近似看作半径为R的小球，它在血浆中下沉时所受的粘滞阻力为f=6πηRν，在室温下η=1．8×10-3Pa ﹒s，已知V球=π4R3，试根据以上信息解答下列问题：31．红血球在血浆中为什么先加速下沉、后一直匀速下沉?2．计算红血球半径的大小。

二、 (16分)为了推进环保和节能理念的实施，某公司开发生产了“风光互补路灯”，该路灯只需要晒晒太阳吹吹风就能工作，如图l所示。

它在有阳光时通过太阳能电池板发电，有风时通过风力发电机发电，二者皆备时同时发电，并将电能输至蓄电池储存起来，供路灯照明使用。

为了能使蓄电池的使用寿命更为长久，一般充电至90％左右即停止，放电余留20％左右即停止电能输出。

下表为某型号风光互补路灯系统配置方案。

问：1．当风速为6．0m／s时，风力发电机的输出功率将变为50W，在这种情况下，将蓄电池的电量由20％充至90％需多长时间?2．如果当地垂直于太阳光的平面得到的太阳辐射最大强度约为240W／m2，要想太阳能电池的最大功率达到36W，太阳能电池板的面积至少要多大?3．若遇到阴天无风的天气，仅靠蓄电池供电，最多可供灯具正常发光多长时间?三、(16分)电动自行车是倍受人们青睐的一种交通工具，如图2所示。

高中物理竞赛模拟试题〔复赛〕一、某一构件由两个菱形组成，AB 和DE 是两根硬杆，各焦点都用铰链连接，大菱形的边长是2l ，小菱形的边长是l ，现设法使顶点F 以加速度a 水平向右运动，求： 〔1〕C 点的加速度多大？〔2〕当两个菱形都是正方形，F 点的速度为ν时，A 点的加速度的大小和方向。

二、长为L 的杆AO 用铰链固定在O 点，以角速度ω围绕O 点转动，在O 点的正上方有一个定滑轮B ，一轻绳绕过B 滑轮的一端固定在杆的A 端，另一端悬挂一质量为M 的重物C ，O 、B 之间的距离为h ，求：〔1〕当AB 绳与竖直方向成θ角时，重物的运动速度； 〔2〕此时绳上的张力为多少？三、一对半径为r 的轻轮安装在一根细轴上它们共同以某一速度ν沿图示的平面向右滚动。

斜面与平面接触的顶角A 处足够粗糙〔即轮不会产生滑动〕，斜面与水平面成α角，要求轮从平面滚动到斜面时不要离开顶角，问ν的最大值为多少？四、一架大型民航飞机在降落到机场前撞上一只正在飞行的天鹅，试估算，天鹅转击飞机的力为多少〔只要数量级正确即可〕？五、有一汽缸，除底部外都是绝热的。

上面是一个不计重量的活塞，中间是固定的导热隔板，把汽缸分成相等的两局部A 和B ，上下各有1mol 氮气，现从底部将350J 的热量传送给气体，求：〔1〕A 、B 内的气体温度各改变了多少？ 〔2〕它们各吸收了多少热量？假设是将中间的隔板变成一个导热的活塞其他条件不变，如此A 、B 的温度又是多少？〔不计一切摩擦〕A六、两个绝缘的相距较远的球形导体，半径分别为r 1、r 2，带电后电势分别为ν1和ν2，假设用细导线将两个球连接起来，求在导线上放出的电量。

七、一个正方形的导线框ABCD ，边长为l ，每边的电阻为R ，在它中点处内接一个小一些的正方形线框EFGH ，然后在各边中点在内接一个更小的正方形导线框 一直下去，直至无穷。

如果所有正方形导线框用的导线都是一样的，所有接触点接触良好。

第34届全国中学生物理竞赛复赛理论考试试题解答2017年9月16日一、（40分）一个半径为r 、质量为m 的均质实心小圆柱被置于一个半径为R 、质量为M 的薄圆筒中，圆筒和小圆柱的中心轴均水平，横截面如图所示。

重力加速度大小为g 。

试在下述两种情形下，求小圆柱质心在其平衡位置附近做微振动的频率： （1）圆筒固定，小圆柱在圆筒内底部附近作无滑滚动； （2）圆筒可绕其固定的光滑中心细轴转动，小圆柱仍在圆筒内底部附近作无滑滚动。

解： （1）如图，θ为在某时刻小圆柱质心在其横截面上到圆筒中心轴的垂线与竖直方向的夹角。

小圆柱受三个力作用：重力，圆筒对小圆柱的支持力和静摩擦力。

设圆筒对小圆柱的静摩擦力大小为F ，方向沿两圆柱切点的切线方向（向右为正）。

考虑小圆柱质心的运动，由质心运动定理得sin F mg ma θ-= ①式中，a 是小圆柱质心运动的加速度。

由于小圆柱与圆筒间作无滑滚动，小圆柱绕其中心轴转过的角度1θ（规定小圆柱在最低点时10θ=）与θ之间的关系为1()R r θθθ=+ ②由②式得，a 与θ的关系为22122()d d a r R r dt dtθθ==- ③考虑小圆柱绕其自身轴的转动，由转动定理得212d rF I dtθ-= ④式中，I 是小圆柱绕其自身轴的转动惯量212I mr = ⑤由①②③④⑤式及小角近似sin θθ≈ ⑥ 得22203()θθ+=-d gdt R r ⑦ 由⑦式知，小圆柱质心在其平衡位置附近的微振动是简谐振动，其振动频率为f =⑧（2）用F 表示小圆柱与圆筒之间的静摩擦力的大小，1θ和2θ分别为小圆柱与圆筒转过的角度（规定小圆柱相对于大圆筒向右运动为正方向，开始时小圆柱处于最低点位置120θθ==）。

对于小圆柱，由转动定理得221212θ⎛⎫-= ⎪⎝⎭d Fr mr dt⑨对于圆筒，同理有2222()θ=d FR MR dt⑩由⑨⑩式得22122221θθ⎛⎫-+=- ⎪⎝⎭d d F r R m M dt dt ⑪设在圆柱横截面上小圆柱质心到圆筒中心轴的垂线与竖直方向的夹角θ，由于小圆柱与圆筒间做无滑滚动，有12()θθθθ=+-R r R ⑫ 由⑫式得22212222()θθθ-=-d d d R r r R dt dt dt⑬设小圆柱质心沿运动轨迹切线方向的加速度为a ，由质心运动定理得 sin F mg ma θ-= ⑭ 由⑫式得22()θ=-d a R r dt⑮由⑪⑬⑭⑮式及小角近似sin θθ≈，得22203d M m gdt M m R rθθ++=+- ⑯由⑯式可知，小圆柱质心在其平衡位置附近的微振动是简谐振动，其振动频率为f =⑰评分参考：第（1）问20分，①②式各3分，③式2分，④式3分，⑤⑥式各2分，⑦式3分，⑧式2分；第（2）问20分，⑨⑩⑪式各2分，⑫式3分，⑬⑭⑮式各2分，⑯式3分，⑰式2分。
