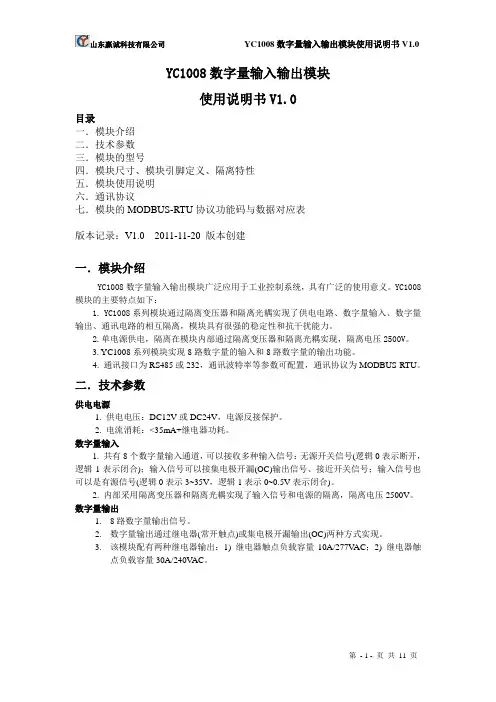

YC1008数字量输入输出模块使用说明书V1.0目录一．模块介绍二．技术参数三．模块的型号四．模块尺寸、模块引脚定义、隔离特性五．模块使用说明六．通讯协议七．模块的MODBUS-RTU协议功能码与数据对应表版本记录：V1.0 2011-11-20 版本创建一．模块介绍YC1008数字量输入输出模块广泛应用于工业控制系统，具有广泛的使用意义。

YC1008模块的主要特点如下：1. YC1008系列模块通过隔离变压器和隔离光耦实现了供电电路、数字量输入、数字量输出、通讯电路的相互隔离，模块具有很强的稳定性和抗干扰能力。

2.单电源供电，隔离在模块内部通过隔离变压器和隔离光耦实现，隔离电压2500V。

3. YC1008系列模块实现8路数字量的输入和8路数字量的输出功能。

4. 通讯接口为RS485或232，通讯波特率等参数可配置，通讯协议为MODBUS-RTU。

二．技术参数供电电源1. 供电电压：DC12V或DC24V，电源反接保护。

2. 电流消耗：<35mA+继电器功耗。

数字量输入1. 共有8个数字量输入通道，可以接收多种输入信号：无源开关信号(逻辑0表示断开，逻辑1表示闭合)；输入信号可以接集电极开漏(OC)输出信号、接近开关信号；输入信号也可以是有源信号(逻辑0表示3~35V，逻辑1表示0~0.5V表示闭合)。

2. 内部采用隔离变压器和隔离光耦实现了输入信号和电源的隔离，隔离电压2500V。

数字量输出1.8路数字量输出信号。

2.数字量输出通过继电器(常开触点)或集电极开漏输出(OC)两种方式实现。

3.该模块配有两种继电器输出：1) 继电器触点负载容量10A/277V AC；2) 继电器触点负载容量30A/240V AC。

4.继电器输出部分采用大电流铺铜设计，有利于大电流正常通过继电器。

5. 继电器触点负载容量30A/240V AC的相应端子选用管脚间距更大的端子，有利于提高高电压应用的安全性。

综合技术参数1. 通讯接口：RS485或RS232，通讯接口采用防雷和抗干扰设计，通讯接口光电隔离，隔离3000VDC。

报价编号: QP -1中国电子科技集团公司第四十一研究所蚌埠依爱消防电子有限责任公司依爱系列消防电子产品标准报价发布日期: .1.1依爱消防电子有限责任公司地址: 安徽省蚌埠市长征路726号邮编: 233006电话: 、4099437传真:邮件:依爱消防电子青岛公司地址: 青岛市经济技术开发区香江路98号邮编: 266555电话: 传真: 邮件:标准报价使用说明:1．本报价( QP -1) 包括我公司火灾自动报警系统、消防联动控制系统、电气火灾监控系统、广播电话系统和网络监控系统等系列产品及配套部件的价格。

2．各区域代理商如有必要可据此报价在本区域内进行适当调整。

3．报价表中备注为”实价”的产品, 不得打折销售。

备注为”市价”的产品一般为公司外购的配套产品, 签订合同前必须向公司了解当时的价格信息。

4．EI-6000L、EI- M、EI- G、EI-6000T控制器报价不含备用电池, EI-6000L、EI- M控制器报价不含打印机。

5．每台火灾报警控制器、外设电源均需按报价表的说明另配备用电源( 蓄电池) 。

6．EI-6000L控制器需根据工程总地址点选择相应的容量, 可另配J-EI6122总线联动盘、J-EI6123多线联动盘、J-EI6115依爱网卡、微型打印机、J-EI6201落地式外控电源等。

7．EI- M控制器需根据工程总地址点选择相应的容量, 可另配J-EI6112总线联动盘、J-EI6113多线联动盘、J-EI6115依爱网卡、J-EI6116串行网卡、J-EI6117对讲电话板、微型打印机、J-EI6201落地式外控电源等。

8．EI- G/EI-6000T型火灾报警控制器需根据工程总地址点选择相应的容量, 可另配J-EI6102总线联动盘、J-EI6103多线联动盘、J-EI6105依爱网卡、J-EI6200外控电源等。

EI- G柜式控制器具有17U安装空间可用, EI-6000T琴台式控制器基本配置为1个双组琴台, 可根据需要另配多组琴台, 价格另计。

HK-PCI847开关量输入及继电器输出卡使用说明书北京华控技术有限责任公司阅读指南：1．对于初次使用工控板卡的用户，我们希望您能从第一章开始仔细阅读本说明书。

2．具有同类产品使用经验，希望快速进入实用的用户，在注意到接线端子的布置，输入信号要符合量程设置，使用出厂默认值的情况下，可以直接跳到第四章阅读板卡的硬件安装和附带光盘上的软件安装部分，正确安装后，可以启动我们在光盘上提供的测试程序检测板卡的工作状态。

HK-PCI847开关量输入及继电器输出卡使用说明书第一章概述HK-PCI847接口卡适用于486、586、PⅡ、PⅢ系列的原装机、兼容机和工控机。

该卡可广泛应用于工业过程控制系统以及实验室开关状态变化输入输出。

8路继电器输出状态回读。

HK-PCI847接口卡安装使用方便，程序编制简单。

其I/O信号均由卡上的37芯D型插头与外部设备连接。

第二章主要技术参数2.1PCI局部总线性能：2.1.1总线宽度32位，同步工作频率可达到33MHz，最高传输速率为132MB／S2.1.2使用方便，能够实现自动配置，实现设备的即插即用2.1.3提供数据和地址奇偶校验功能，保证了数据的完整性和准确性；2.2数字量输入输出部分：2.2.1DI：8路，差分输入，信号范围5-48V电平2.2.2DO：共8路继电器接点输出，4路常开型，4路一开一闭带中心触点型，触点容量：250V AC/3A，30VDC/3A2.2.3隔离电压500V2.3使用环境要求：2.3.1工作温度：10℃～40℃2.3.2相对湿度：0％～95％（不凝露）2.3.3存贮温度：－55℃～＋85℃第三章元件位置图、信号输出插座和开关跳线选择定义3.1插座接口定义：插座接口定义见表1。

表1插座接口定义插座引脚号信号定义插座引脚号信号定义1DIN1－20DIN1＋2DIN2－21DIN2＋3DIN3－22DIN3＋4DIN4－23DIN4＋5DIN5－24DIN5＋6DIN6－25DIN6＋7DIN7－26DIN7＋8NO127DIN8－9COM128DIN8＋10NC129未用11NO230NO512COM231COM513NC232NO614NO333COM615COM334NO716NC335COM717NO436NO818COM437COM819NC4注：COMX为继电器中间结点，NOX为常开点，NCX为常闭点。

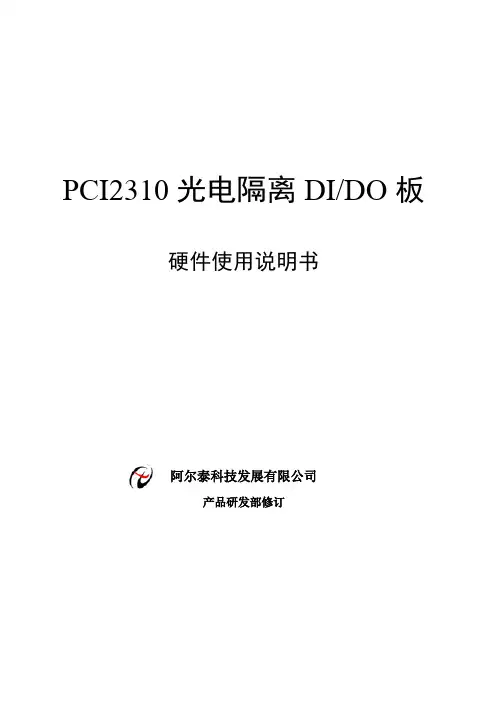

PCI2310光电隔离DI/DO板硬件使用说明书阿尔泰科技发展有限公司产品研发部修订目录目录 (2)第一章主要指标 (2)第二章元件布局图及接口说明 (2)第一节、主要元件布局图 (2)第二节、跳线与接口说明 (3)第三章输入输出原理及连接方法 (5)第一节、输入原理及接线 (5)第二节、输出原理及接线 (6)第四章产品的应用注意事项、校准、保修 (7)第一节、注意事项 (7)第二节、保修 (7)第一章主要指标PCI2310是一块光电隔离输入输出板，具有32路开关量隔离输入和32路开关量隔离输出。

主要用于工业控制及相关领域。

◆32路开关量输入通道，32路开关量输出通道（光电隔离）◆输入输出信号最高切换频率10kHz（方波）◆输入输出电压为5V～24V◆隔离电压：输入端3750Vrms(Min.)输出端2500 Vrms(Min.)◆工作温度：-10℃～55℃◆储存温度：-20～80℃◆湿度：40～90%第二章元件布局图及接口说明第一节、主要元件布局图第二节、跳线与接口说明请参考第一节中的布局图，了解下面各主要元件的大体功能。

XF1：选择DI0输入触发中断形式：1-2短接：上升沿触发；2-3短接：下降沿触发。

XS1：开关量输入端口XS2: 开关量输出端口关于37芯D型插头XS1的管脚定义：关于40芯双排插座XS2的定义：第三章输入输出原理及连接方法第一节、输入原理及接线DI0～DI31的输入原理相同，下图以DI0的原理图进行说明：图中虚线右边的为输入信号(DI0)及其参考电压(VDI0)。

其工作原理为：当DI0输入为高电平时，光耦D1的1、2脚之间（即VDI0与DI0之间）无压差，内部无电流，则发光二极管不发光，无法使内部的三极管导通，即D1的3、4脚之间未连通，则3脚的输出信号bDISts[0]为低电平；当DI0输入为低电平时，D1的1、2脚之间有压差，则内部会有电流通过发光管使其发光，使内部三极管导通，即D1的3、4脚连通，则3脚的输出信号bDISts[0]变为高电平。

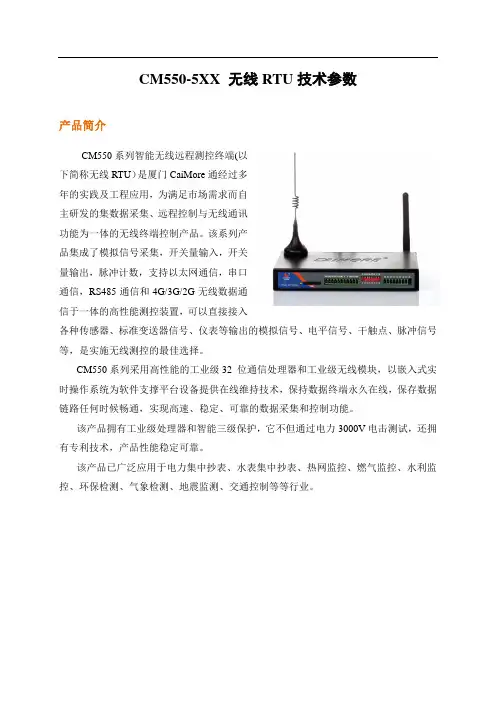

CM550-5XX 无线RTU技术参数产品简介CM550系列智能无线远程测控终端(以下简称无线RTU）是厦门CaiMore通经过多年的实践及工程应用，为满足市场需求而自主研发的集数据采集、远程控制与无线通讯功能为一体的无线终端控制产品。

该系列产品集成了模拟信号采集，开关量输入，开关量输出，脉冲计数，支持以太网通信，串口通信，RS485通信和4G/3G/2G无线数据通信于一体的高性能测控装置，可以直接接入各种传感器、标准变送器信号、仪表等输出的模拟信号、电平信号、干触点、脉冲信号等，是实施无线测控的最佳选择。

CM550系列采用高性能的工业级32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台设备提供在线维持技术，保持数据终端永久在线，保存数据链路任何时候畅通，实现高速、稳定、可靠的数据采集和控制功能。

该产品拥有工业级处理器和智能三级保护，它不但通过电力3000V电击测试，还拥有专利技术，产品性能稳定可靠。

该产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测、交通控制等等行业。

1 . CM550-5XX 带以太网口接口图正面图背面图正面接口背面接口2.外设接口信号定义说明：接口编号功能分类接口名称默认功能扩展功能1 电源PWM 电源输入正极无2 GND 电源输入负极无3 使能脚EN 低或者悬空开机 3.3V就关机无4RS232 D/RX RS232数据接收无5 D/TX RS232数据发送无6 GND RS232地无7RS485 A RS485通讯接口正极无8 B RS485通讯接口负极无9RS232 U/RX RS232数据接收无10 U/TX RS232数据发送无11 GND RS232地无12 开关量输入DIG 开关量输入地计数器输入地13 DI1 开关量输入1 无14 DI2 开关量输入2 无15 DI3/C 开关量输入3 计数通道116 DI4/C 开关量输入4 计数通道217 DI5/C 开关量输入5 计数通道318 DI6/C 开关量输入6 计数通道419 DI7/C 开关量输入7 计数通道520 DI8/C 开关量输入8 计数通道63.外设接口信号参数说明：。

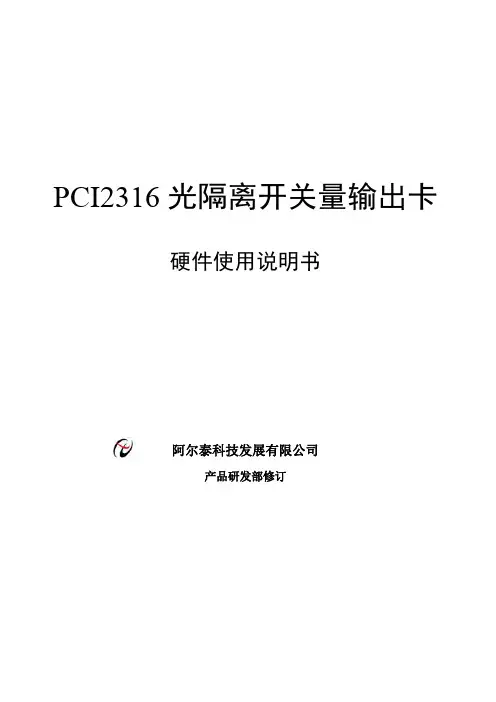

PCI2316光隔离开关量输出卡硬件使用说明书阿尔泰科技发展有限公司产品研发部修订阿尔泰科技发展有限公司目录第一章功能概述 (2)第一节、产品应用 (2)第二节性能指标 (2)第二节其他指标 (2)第三节、板卡尺寸 (2)第四节、产品安装核对表 (2)第五节、安装指导 (2)第二章安装说明 (3)第一节、PCI2316的布局 (3)PCI2316的布局参见附录4。

(3)第二节、用户连接器 (4)第三章地址空间分配 (8)第一节、I/O地址空间的结构 (8)第四章产品的应用注意事项、保修 (9)第一节、注意事项 (9)第二节、保修 (9)PCI2316继电器采集卡硬件使用说明书版本：V6.00.02第一章功能概述第一节、产品应用PCI2316是一块64路光电隔离开关量输出板。

它的主要应用场合为：◆工业控制第二节性能指标◆通道数：64路输出（光电隔离）◆隔离电压：大于等于1000Vdc◆输出信号最高切换频率10kHz（方波）◆数字输出与PC机完全隔离，隔离耐压>1000Vdc◆PCI总线接口，接口芯片为PLX9052。

◆用户接口：37芯D型插头、40芯插头；◆OC输出（集电极开路输出）。

◆OC输出指输出为无源下拉形式，即输出在高电平时表现为输出为高内阻状态。

◆低电平时输出对地线为低内阻状态（近似对地短路）。

◆输出建立时间小于100微秒◆最大输出电流：大于15mA/路(压降小于1V)◆可以直接驱动PCI2603大功率继电器端子板第二节其他指标◆用户接口：37芯D型插头、40芯双排插头◆工作温度：0℃～50℃◆储存温度：-10～70℃◆相对湿度：-5%～95%◆电源：+5V第三节、板卡尺寸◆板卡尺寸：169mm X92mm第四节、产品安装核对表打开PCI2316板卡包装后，你将会发现如下物品：1、PCI2316板卡一个2、ART软件光盘一张，该光盘包括如下内容：a)本公司所有产品驱动程序，用户可在PCI目录下找到PCI2316驱动程序；b)用户手册（pdf格式电子文档）；第五节、安装指导一、硬件安装指导在硬件安装前首先关闭系统电源，待板卡固定后开机，开机后系统会自动弹出硬件安装向导，用户可选择系统自动安装或手动安装。

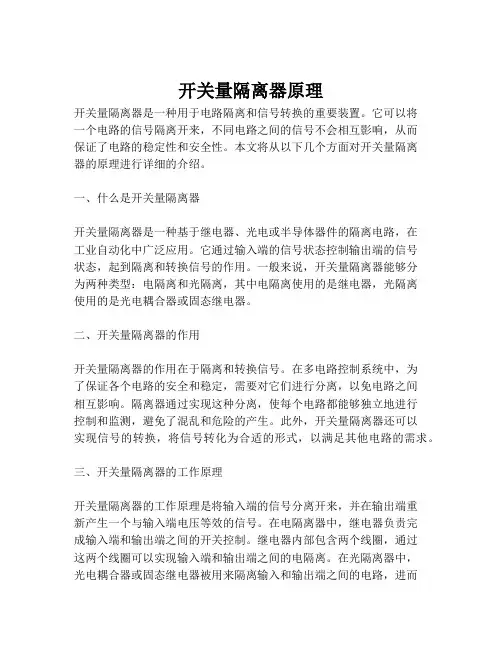

开关量隔离器原理开关量隔离器是一种用于电路隔离和信号转换的重要装置。

它可以将一个电路的信号隔离开来，不同电路之间的信号不会相互影响，从而保证了电路的稳定性和安全性。

本文将从以下几个方面对开关量隔离器的原理进行详细的介绍。

一、什么是开关量隔离器开关量隔离器是一种基于继电器、光电或半导体器件的隔离电路，在工业自动化中广泛应用。

它通过输入端的信号状态控制输出端的信号状态，起到隔离和转换信号的作用。

一般来说，开关量隔离器能够分为两种类型：电隔离和光隔离，其中电隔离使用的是继电器，光隔离使用的是光电耦合器或固态继电器。

二、开关量隔离器的作用开关量隔离器的作用在于隔离和转换信号。

在多电路控制系统中，为了保证各个电路的安全和稳定，需要对它们进行分离，以免电路之间相互影响。

隔离器通过实现这种分离，使每个电路都能够独立地进行控制和监测，避免了混乱和危险的产生。

此外，开关量隔离器还可以实现信号的转换，将信号转化为合适的形式，以满足其他电路的需求。

三、开关量隔离器的工作原理开关量隔离器的工作原理是将输入端的信号分离开来，并在输出端重新产生一个与输入端电压等效的信号。

在电隔离器中，继电器负责完成输入端和输出端之间的开关控制。

继电器内部包含两个线圈，通过这两个线圈可以实现输入端和输出端之间的电隔离。

在光隔离器中，光电耦合器或固态继电器被用来隔离输入和输出端之间的电路，进而保证电路的稳定性和安全性。

四、开关量隔离器的优缺点开关量隔离器的优点主要在于其能够保护电路的稳定性和安全性，避免电路之间相互干扰和故障的发生。

此外，开关量隔离器使用方便，可靠性高，使用寿命长。

相对地，其缺点在于其成本较高和性能不够优越的情况下对系统性能会产生一定的影响。

综上所述，开关量隔离器作为一种重要的隔离电路，在电气自动化领域中发挥着重要作用。

其原理和工作方式已经非常明确，对于工程实践具有非常明显的指导意义。

我们期望随着技术的不断进步，开关量隔离器能够不断改进其性能和使用范围，为自动化控制系统的稳定性和安全性贡献更多的力量。

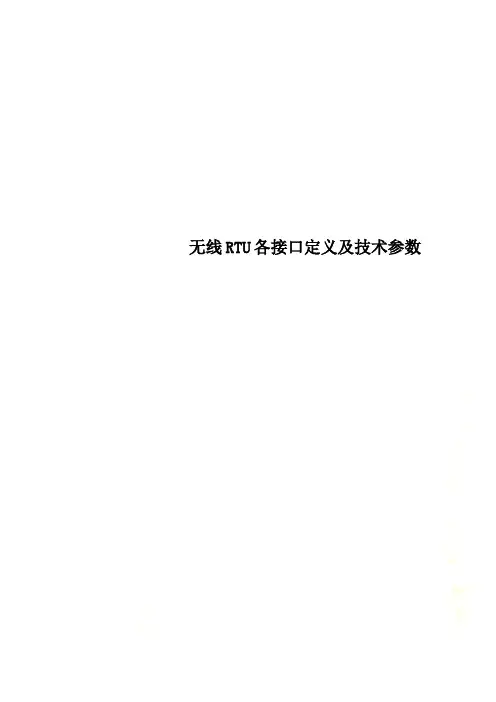

无线RTU各接口定义及技术参数CM550-5XX 无线RTU技术参数产品简介CM550系列智能无线远程测控终端(以下简称无线RTU）是厦门CaiMore通经过多年的实践及工程应用，为满足市场需求而自主研发的集数据采集、远程控制与无线通讯功能为一体的无线终端控制产品。

该系列产品集成了模拟信号采集，开关量输入，开关量输出，脉冲计数，支持以太网通信，串口通信，RS485通信和4G/3G/2G无线数据通信于一体的高性能测控装置，可以直接接入各种传感器、标准变送器信号、仪表等输出的模拟信号、电平信号、干触点、脉冲信号等，是实施无线测控的最佳选择。

CM550系列采用高性能的工业级32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台设备提供在线维持技术，保持数据终端永久在线，保存数据链路任何时候畅通，实现高速、稳定、可靠的数据采集和控制功能。

该产品拥有工业级处理器和智能三级保护，它不但通过电力3000V电击测试，还拥有专利技术，产品性能稳定可靠。

该产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测、交通控制等等行业。

1 . CM550-5XX 带以太网口接口图正面图背面图正面接口背面接口2.外设接口信号定义说明：接口编号功能分类接口名称默认功能扩展功能1 电源PWM 电源输入正极无2 GND 电源输入负极无3 使能脚EN 低或者悬空开机3.3V就关机无4RS232 D/RX RS232数据接收无5 D/TX RS232数据发送无6 GND RS232地无7RS48A RS485通讯接口正极无3.外设接口信号参数说明：。

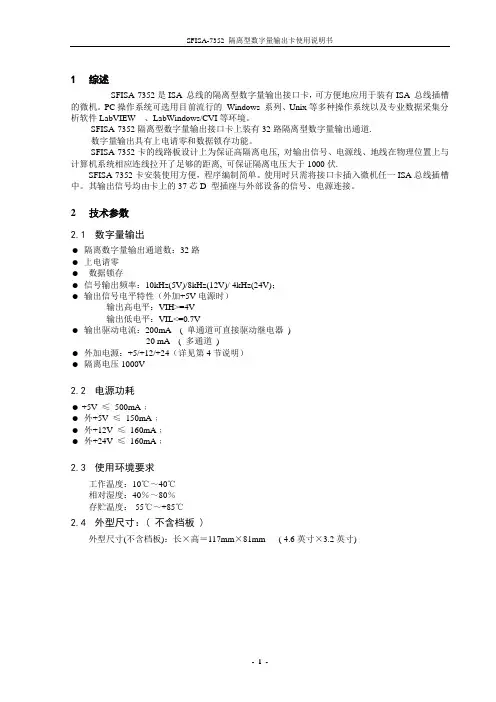

PCI-8407-1-PCI-8407光隔离开关量输出接口卡技术说明书1.概述：PCI-8407光隔离开关量输出接口卡适用于提供了PCI 总线插槽的PC 系列微机，具有即插即用（PnP）的功能，操作系统可选用目前流行的Windows 系列，高稳定性的Unix 等多种操作系统以及专业数据采集分析系统LabVIEW 等软件环境。

在硬件的安装上也非常简单，使用时只需将接口卡插入机内任何一个PCI 总线插槽中，信号电缆从机箱外部直接接入。

为方便我公司原有用户对产品的升级换代，PCI-8407开关量输出接口卡的输出插座引线定义与PC-6407完全一样。

本卡适用于工业现场中各种开关信号的自动控制以及计算机同数字仪器的接口。

考虑到在开关量的输出中“开／关”瞬态对计算机干扰十分强烈及现场强电的干扰，本卡采用了光电隔离技术，使计算机与现场信号之间全部隔离，提高了计算机与本卡在工作中的抗干扰能力和抗损毁能力。

本卡上的开关量输出为32路（分为两组）共地方式，具有上电后自动清零功能（但主机复位时不清零），并可与我公司研制的PS-002继电器接口板直接配套使用。

2.主要技术指标：2.1输出路数及电气连接方式：32路分为两组，共源（共阳）方式。

2.2输出回路供电要求：＋12V～＋36V2.3最大输出驱动电流：≤200mA／每路(由外加电源提供)，可直接驱动继电器，但每组总输出电流不应超过2A。

2.4每组信号之间、各组信号与接口卡之间隔离电平：500V。

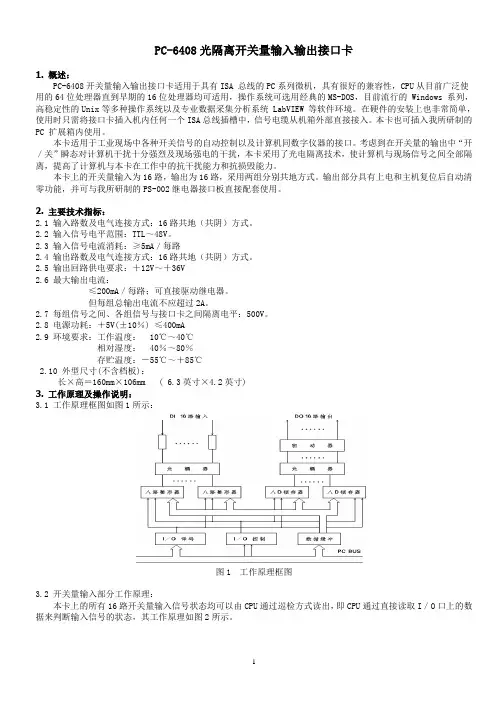

2.5电源功耗：＋5V(±10％)≤400mA2.6环境要求：工作温度：10℃～40℃相对湿度：40％～80％存贮温度：－55℃～＋85℃2.10外型尺寸(不含档板)：长×高=164.8mm×106.7mm(6.5英寸×4.2英寸)3.工作原理及操作说明：3.1开关量输出工作原理：本卡上的32路开关量输出回路可用于外部电路的开关控制，其每路最大输出电流200mA 左右，开关量输出部分工作原理如图1所示。

PCI-1734快速安装使用手册PCI-1734快速安装使用手册 (1)第一章 产品介绍 (1)1.1 概述 (1)1.1.1 强大的保护功能 (2)1.1.2 复位保护满足了工业应用的需求 (2)1.1.3 PCI总线即插即用 (2)1.1.4 板卡ID (2)1.2 特点： (2)第二章 安装与测试 (2)2.1 初始检查 (2)2.2 跳线的设置 (3)2.2.1 设置重启状态 (3)2.3 板卡ID的设置 (3)2.4 Windows2K/XP/9X下板卡的安装 (4)2.4.1 软件的安装： (4)2.4.2 硬件的安装： (6)2.5 测试 (11)2.5.1 数字量输出功能测试 (11)第三章 信号连接 (11)3.1 带隔离的数字量输出连接： (12)第四章 例程使用详解 (13)4.1 板卡支持例程列表 (13)4.2 常用例子使用说明 (13)4.2.1 Digout (数字量输出例程) (13)第五章 遇到问题，如何解决？ (15)第一章产品介绍1.1 概述PCI-1734是一款提供32路隔离数字量输出卡，隔离保护电压可到2500VDC。
