电线电缆截面积怎样计算

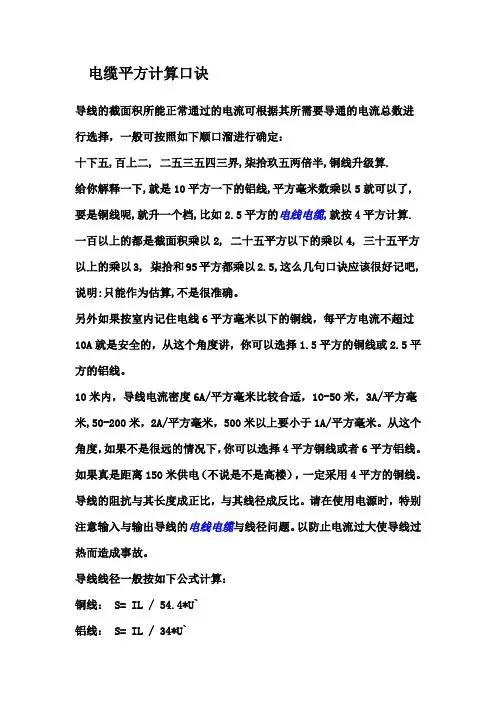

电缆平方计算口诀导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的电线电缆,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的电线电缆与线径问题。

以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系电线电缆截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120截留是界面的倍数数 9 8 7 65 4 3.5 3 2.5载流量(A) 9 14 2332 48 60 90 100 12 3 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

电线电缆计算公式
电线电缆的计算公式主要涉及两个方面：电线电缆的截面积计算和电线电缆的电流载荷计算。

1.电线电缆的截面积计算
电线电缆的截面积计算是通过根据电线电缆所能承受的最大电流来确定的。

一般情况下，电线电缆的截面积越大，其承载的电流能力越强。

截面积计算的公式如下：
截面积=(2*I*L)/(ρ*ΔV)
其中，I是电流，L是导线长度，ρ是电阻率，ΔV是电线电缆两端电压降。

2.电线电缆的电流载荷计算
电线电缆的电流载荷计算是基于其所能承受的最大电流和电阻来确定的。

根据电压降和电阻的关系，可以使用以下公式来计算电线电缆的电流载荷：
电流载荷=ΔV/R
其中，ΔV是电线电缆两端电压降，R是电线电缆的电阻。

需要注意的是，电线电缆的截面积和电流载荷的计算需要结合具体的电线电缆材质、绝缘材料和应用环境等因素进行综合考虑。

不同材质的电线电缆具有不同的电阻率和最大电流承载能力，因此计算时需要根据具体情况进行调整。

此外，还有一些相关的计算公式，如电缆传输功率的计算、电缆电压降的计算等。

这些计算公式的具体推导和使用方法可以参考相关电力工程和电气工程的教材和标准。

综上所述，电线电缆的计算公式涉及电线电缆的截面积和电流载荷两个方面。

根据电线电缆的具体材质和使用环境，可以选择合适的计算公式进行电线电缆的设计和选择。

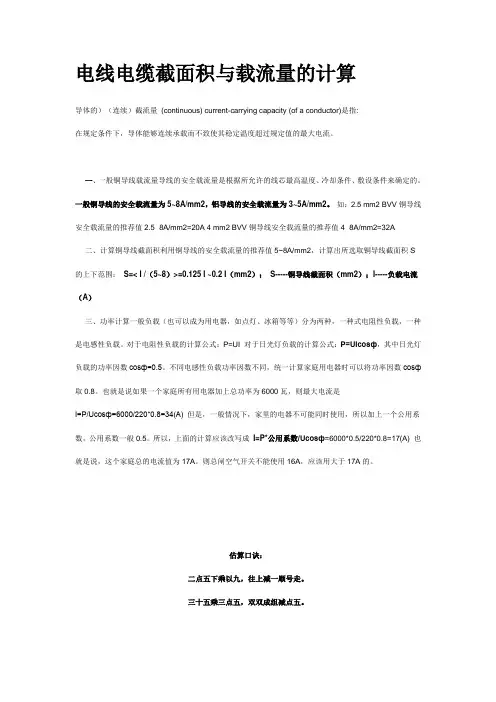

电线电缆截面积与载流量的计算导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor)是指:在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）；S-----铜导线截面积（mm2）；I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的电线电缆,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的电线电缆与线径问题。

以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系电线电缆截面(mm 2 ) 1 1.5 2.5 4 610 16 25 35 507095 120截留是界面的倍数数9 8 7 6 5 4 3.5 3 2.5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

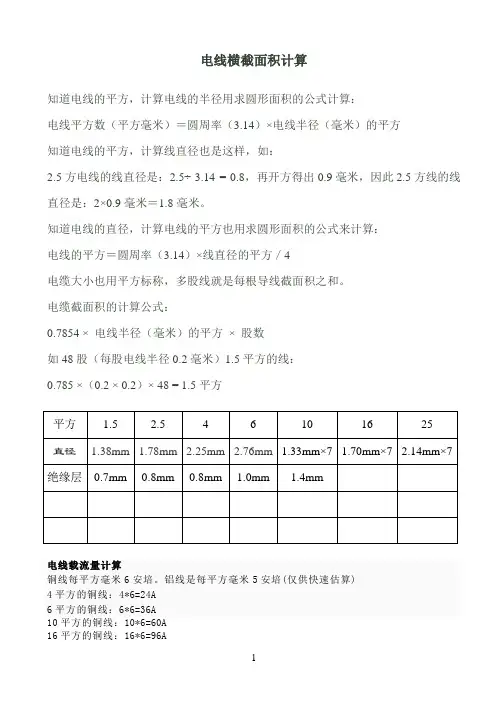

电线横截面积计算
知道电线的平方，计算电线的半径用求圆形面积的公式计算：
电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方
知道电线的平方，计算线直径也是这样，如：
2.5方电线的线直径是：2.5÷
3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：
电线的平方＝圆周率（3.14）×线直径的平方／4
电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：
0.7854 ×电线半径（毫米）的平方×股数
如48股（每股电线半径0.2毫米）1.5平方的线：
0.785 ×（0.2 × 0.2）× 48 = 1.5平方
电线载流量计算
铜线每平方毫米6安培。

铝线是每平方毫米5安培(仅供快速估算)
4平方的铜线：4*6=24A
6平方的铜线：6*6=36A
10平方的铜线：10*6=60A
16平方的铜线：16*6=96A
1。

电线电缆截面积与载流量的计算[1]电线电缆截面积与载流量的计算[1]电线电缆截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）；S-----铜导线截面积（mm2）；I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

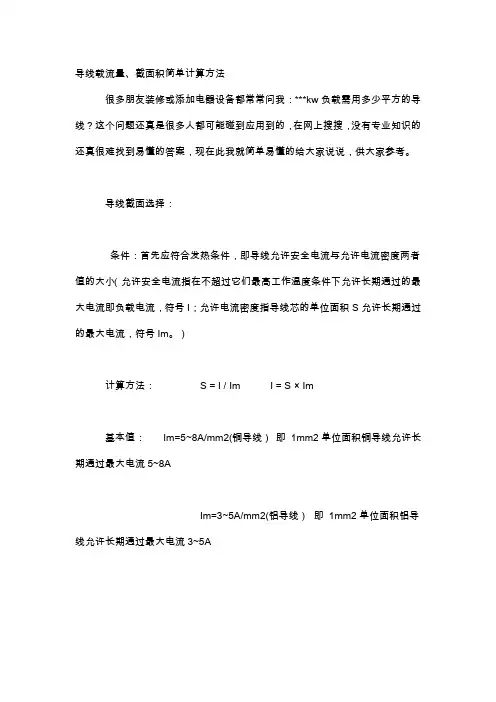

导线载流量、截面积简单计算方法导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。

导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。

）计算方法：S = I / Im I = S × Im基本值：Im=5~8A/mm2(铜导线）即1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm2铜线，铝线则选16mm2。

2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm2铜线足矣，铝线则选4mm2。

导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。

有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。

导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。

）计算方法：S = I / Im I = S × Im基本值：Im=5~8A/mm2(铜导线）即1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm2铜线，铝线则选16mm2。

2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm2铜线足矣，铝线则选4mm2。

导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。

有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

电线电缆的计算公式、平方、重量电线电缆的计算公式、平方、重量铜的重量习惯上不用换算的计算方法：截面积×8.89=kg/km如120平方毫米计算：120×8.89=1066.8kg/km1 、导体用量：(Kg/Km)=d^2 × 0.7854 × G × N × K1 × K2 × C /d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2、绝缘用量：(Kg/Km)=(D^2 - d^2)× 0.7854 × G × C × K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3、外被用量：(Kg/Km)= ( D1^2 - D^2 ) × 0.7854 × GD1=完成外径 D=上过程外径 G=绝缘比重4、包带用量：(Kg/Km)= D^2 × 0.7854 × t × G × ZD=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)5、缠绕用量：(Kg/Km)= d^2 × 0.7854 × G × N × Zd=铜线径 N=条数 G=比重 Z=绞入率6、编织用量：(Kg/Km)= d^2 × 0.7854 × T × N × G / cosθθ = atan( 2 × 3.1416 × ( D + d × 2 )) × 目数 / 25.4 / Td=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜-8.89;银-10.50;铝-2.70;锌-7.05;镍-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸-1.35;麦拉-1.371.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K) 其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。

首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号I m。

）计算方法： S=I/I m I=S × I m基本值： I m=5~8A/mm²(铜导线）即1mm²单位面积铜导线允许长期通过最大电流5~8AI m=3~5A/mm²(铝导线）即1mm²单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm²铜线，铝线则选16mm²。

2、3500W空调求导线面积？千瓦数 3.5×0.65=2.275。

这时应选择2.5mm²铜线足矣，铝线则选4mm²。

导线规格一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²等等。

下面是转载相关知识供参考：功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

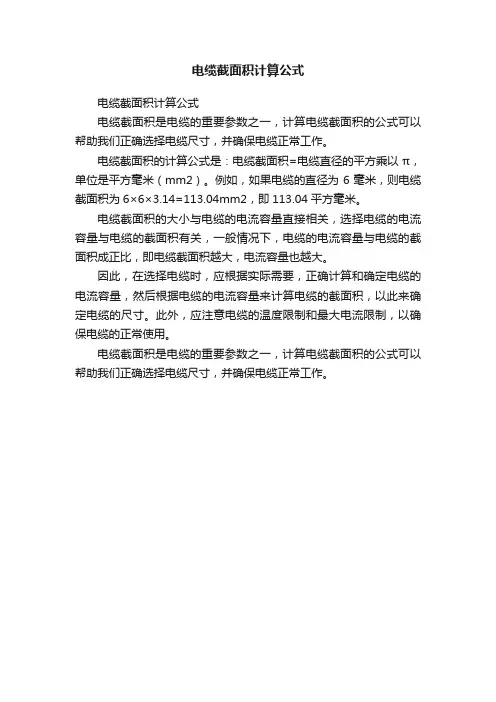

电缆截面积计算公式
电缆截面积计算公式
电缆截面积是电缆的重要参数之一，计算电缆截面积的公式可以帮助我们正确选择电缆尺寸，并确保电缆正常工作。

电缆截面积的计算公式是：电缆截面积=电缆直径的平方乘以π，单位是平方毫米（mm2）。

例如，如果电缆的直径为6毫米，则电缆截面积为6×6×3.14=113.04mm2，即113.04平方毫米。

电缆截面积的大小与电缆的电流容量直接相关，选择电缆的电流容量与电缆的截面积有关，一般情况下，电缆的电流容量与电缆的截面积成正比，即电缆截面积越大，电流容量也越大。

因此，在选择电缆时，应根据实际需要，正确计算和确定电缆的电流容量，然后根据电缆的电流容量来计算电缆的截面积，以此来确定电缆的尺寸。

此外，应注意电缆的温度限制和最大电流限制，以确保电缆的正常使用。

电缆截面积是电缆的重要参数之一，计算电缆截面积的公式可以帮助我们正确选择电缆尺寸，并确保电缆正常工作。

电线截面积及线径计算方法电缆大小用平方标称，多股线就是每根导线截面积之和，如48股(每股线径0.2)1.5平方的线:0.785X(0.2X0.2)X48=1.5导线截面积与载流量的计算：一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

[关键点]一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A。

二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=[ I /（5~8）]=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=U Icosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

电线截面积与安全载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

交流电力线指的是配电工程中的低压电力线。

一般选择的依据有以下四种：1) 按机械强度允许的导线最小截面选择2) 按允许温升来选择3) 按经济电流密度选择4) 按允许电压损失选择通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。

因为如果不加限制的话，导线的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。

对于220V单相交流电1： I＝P/220 〔P为所带设备功率〕2：电源线面积S＝I/2.5（mm2）对于380V三相交流电1：I=P/(380*Γ3*功率因数）2：相线截面积S相=I/2.5（mm2）3：零线截面积S零=1.7×S相绝缘导线载流量估算估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

电源线的截面积计算根据电流来选截面1．用途各种导线的截流量(安全用电)通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。

2．口诀铝心绝缘线截流量与截面的倍数关系：S（截面）=0.785*D(直径)的平方10下5，100上二，25、35，四三界，70、95，两倍半。

①穿管、温度，八九折。

②裸线加一半。

③铜线升级算。

④3．说明口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。

若条件不同，口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。

为此，应当先熟悉导线截面（平方毫米）的排列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．生产厂制造铝芯绝缘线的截面通常从2.5开始,铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则从10开始。

①这口诀指出：铝芯绝缘线截流量，安，可以按“截面数的多少倍”来计算。

口诀中阿拉伯数字表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的“截面与倍数关系”排列起来便如下：．．．10*5 16、25*4 35 、45*3 70 、95*2.5 120*2．．．．．．现在再和口诀对照就更清楚了，原来“10下五”是指截面从10以下，截流量都是截面数的五倍。

“100上二”是指截面100以上，截流量都是截面数的二倍。

截面25与35是四倍和三倍的分界处。

这就是口诀“25、35四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及100以上之处，中间的导线截面是每每两种规格属同一种倍数。

下面以明敷铝芯绝缘线，环境温度为25℃，举例说明：【例1】6平方毫米的，按“10下五”算得截流量为30安。

电线电缆截面积计算公式
电线电缆截面积计算公式如下：首先我们要知道电线电缆导体的半径电线电缆平方数（即平方毫米）＝圆周率（3.14）×电线电缆导体半径（毫米）的平方如果知道电线电缆的平方，计算线直径也是这样来算，如下：4方电线的线直径是：4÷ 3.14 = 1.27，再开方得出1.13毫米，因此4方线的线直径是：4×1.13毫米＝4.52毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电线电缆大小也用平方标称，多股线就是每根导线截面积之和。

电线电缆截面积的计算公式：0.7854 × 电线半径（毫米）的平方× 股数如32股（每股电线半径0.15毫米）0.6平方的线：0.7854 ×（0.15 × 0.15）× 32 = 0.6平方。
