循环水系统简介 家用循环水系统分类

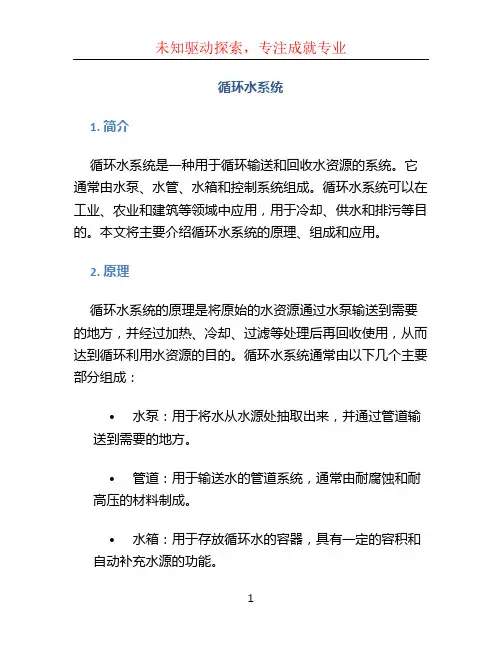

循环水系统1. 简介循环水系统是一种用于循环输送和回收水资源的系统。

它通常由水泵、水管、水箱和控制系统组成。

循环水系统可以在工业、农业和建筑等领域中应用，用于冷却、供水和排污等目的。

本文将主要介绍循环水系统的原理、组成和应用。

2. 原理循环水系统的原理是将原始的水资源通过水泵输送到需要的地方，并经过加热、冷却、过滤等处理后再回收使用，从而达到循环利用水资源的目的。

循环水系统通常由以下几个主要部分组成：•水泵：用于将水从水源处抽取出来，并通过管道输送到需要的地方。

•管道：用于输送水的管道系统，通常由耐腐蚀和耐高压的材料制成。

•水箱：用于存放循环水的容器，具有一定的容积和自动补充水源的功能。

•控制系统：用于控制水泵、阀门等设备的运行和水位的监测。

3. 组成3.1 水泵水泵是循环水系统的核心部件之一，它根据系统的需求将水从水源处抽取出来。

水泵通常由电动机和泵体组成，通过电动机的驱动使泵体产生压力，将水推向管道。

水泵的选型要考虑到系统所需的水量和压力，并选择合适的泵型和功率。

3.2 管道管道是循环水系统中负责输送水的部分，它需要具有一定的强度和耐腐蚀性能。

通常选择合适的材料，如钢、不锈钢或塑料等，来制作管道。

管道的布局和尺寸应根据系统的实际情况进行设计，以确保循环水的正常流动和供应。

3.3 水箱水箱是循环水系统中用于存放水的容器，具有一定的容积和自动补充水源的功能。

水箱通常位于系统的高点，以便水能够自然地流入和流出。

水箱的容积要根据系统的需求进行确定，并定期清洗以保证水质的良好。

3.4 控制系统控制系统是循环水系统中用于控制设备运行和监测水位的部分。

它通常由电控柜、传感器和执行器等组成。

电控柜负责控制水泵、阀门等设备的开关和运行时间，传感器用于监测水位和水质，执行器用于控制阀门的开关。

4. 应用循环水系统在各个领域都有广泛的应用，主要包括以下几个方面：•工业应用：在工业生产中，循环水系统常用于冷却设备、供水系统和废水处理等方面。

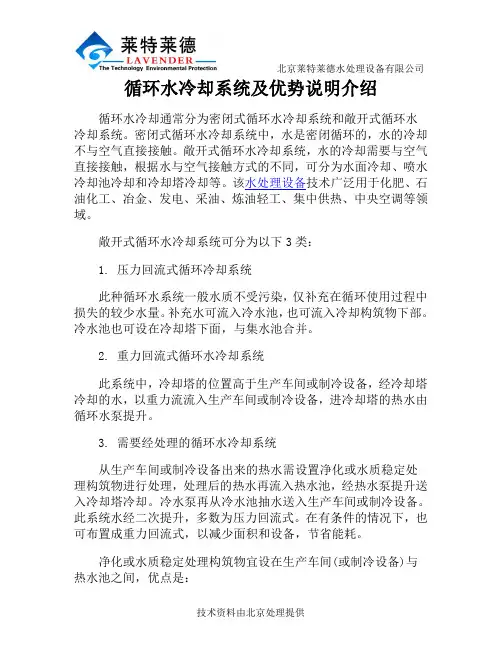

循环水冷却系统及优势说明介绍循环水冷却通常分为密闭式循环水冷却系统和敞开式循环水冷却系统。

密闭式循环水冷却系统中，水是密闭循环的，水的冷却不与空气直接接触。

敞开式循环水冷却系统，水的冷却需要与空气直接接触，根据水与空气接触方式的不同，可分为水面冷却、喷水冷却池冷却和冷却塔冷却等。

该水处理设备技术广泛用于化肥、石油化工、冶金、发电、采油、炼油轻工、集中供热、中央空调等领域。

敞开式循环水冷却系统可分为以下3类：1. 压力回流式循环冷却系统此种循环水系统一般水质不受污染，仅补充在循环使用过程中损失的较少水量。

补充水可流入冷水池，也可流入冷却构筑物下部。

冷水池也可设在冷却塔下面，与集水池合并。

2. 重力回流式循环水冷却系统此系统中，冷却塔的位置高于生产车间或制冷设备，经冷却塔冷却的水，以重力流流入生产车间或制冷设备，进冷却塔的热水由循环水泵提升。

3. 需要经处理的循环水冷却系统从生产车间或制冷设备出来的热水需设置净化或水质稳定处理构筑物进行处理，处理后的热水再流入热水池，经热水泵提升送入冷却塔冷却。

冷水泵再从冷水池抽水送入生产车间或制冷设备。

此系统水经二次提升，多数为压力回流式。

在有条件的情况下，也可布置成重力回流式，以减少面积和设备，节省能耗。

净化或水质稳定处理构筑物宜设在生产车间(或制冷设备)与热水池之间，优点是：(1)能冷却热量，降低水温;(2)水温高，有利于提高处理效果和节省药剂;(3)避免后置设备和构筑物的污染。

冷却塔尽可能布置在高处，如屋顶、平台、泵房屋顶及水池上面等，并在周围无建筑物阻挡。

这样，通风条件好，有利于提高水的冷却效果。

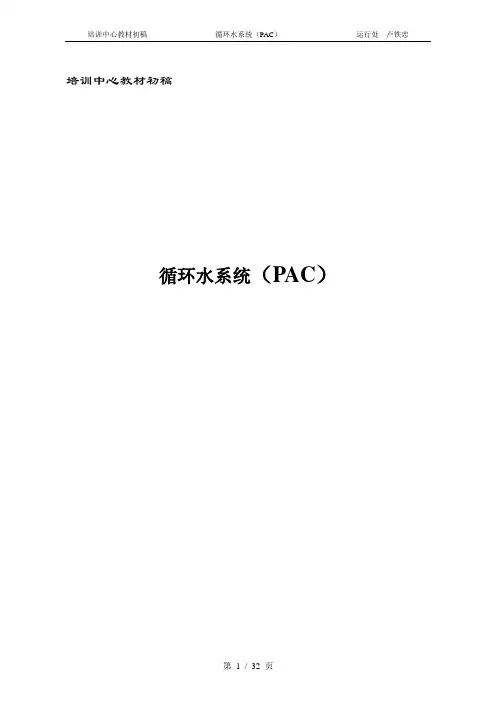

培训中心教材初稿循环水系统（PAC）目录一、系统的功能二、对系统的设计要求三、系统的工作原理四、系统的组成五、联锁和保护六、PAC系统的自动控制程序七、主要调节器八、系统运行时监测的参数九、常见故障及消除方法一零、思考附录A系统工艺流程图附录B设备清单附录C参考文件一、系统的功能1.1循环水系统（PAC,PAB）向汽机凝汽器供应冷却水并将凝汽器出来的水排至大海。

1.2当进水通道海水液位在最大液位+384cm和最小液位-349cm之间时，循环水系统（PAC,PAB）能够保证向凝汽器供应必须的冷却水流量（49.2～39.2m3/s）。

1.3循环水系统（PAC,PAB）系统包括：—循环水管道（PAB）;—循环水泵（PAC21,22,31,32AP001）;—阀门。

1.4 系统运行工况：在机组正常运行时PAC,PAB系统运行，保证在汽机启动准备、启动、加载、额定功率各阶段向凝汽器供应冷却水。

在海水温度或汽机负荷变化而导致冷却水需求量变化时，可通过调整泵电机的转速（由转速1到转速2流量（最大流量））或相反。

1.5自动控制程序启动，工作，停运泵PAC21，2，31，32AP001根据程序РАС21,22,31,32EЕ001.在主控室对PAC,PAB系统进行遥控。

系统没有功能组控制程序。

系统的联锁见附录E.1.6 PAC,PAB系统与下列系统相关：—辅助冷却水系统PCC；—监控系统；—循环水机械过滤系统（PAA）；—凝汽器胶球清洗系统（PAH）；—场外冷却水厂房和海水管路；—正常运行供电系统；—凝汽器真空系统（MAJ）；—消防系统SGA。

二、对系统的设计要求工艺限值和保护定值2.1 泵PAC21,22,31,32AP001进水井维修闸门只有在其两边液位差不大于0.5米时才可以提升。

2.2 当进水井液位低于最小值或被隔离之后，禁止启动泵PAC21,22,31,32AP001。

2.3从冷态（电机定子绕组的温度不超过40℃）启动泵PAC21,22,31,32AP001连续不超过两次，再一次启动必须在30分钟之后。

循环水系统傅广生一、循环水系统概述嘉兴发电有限责任公司频临杭州湾，#5、6机与#3、4机两台600MW机组一样，采用海水作循环水冷却水源，采用直流供水方式。

循环水系统主要组成部分为立式循环水泵和凝汽器。

其它还包括拦污栅、旋转滤网、滤网冲洗系统，电动机冷却水，循泵轴承润滑水、出口蝶阀、循环水取排水构筑物、循环水管沟等。

每台机组配二块格栅和二套正面进水的旋转滤网，4台机组共用一台清污机。

格栅材料耐海水腐蚀并加阴极保护。

每套旋转滤网配一套冲洗系统。

每台机组配二台立式湿坑混流循环水泵。

循泵的主要材质耐海水腐蚀并加阴极保护，循环水泵叶片可在运行中调节角度，循泵具有较好的抗汽蚀性能。

其出口蝶阀主要部件材质耐海水腐蚀。

蝶阀与水泵运行有联锁。

在冬季工况运行时，一台600MW机组的循环水系统可用一台循泵并调节泵叶片角度，使汽轮机组在节能工况下满负荷运行。

在夏季工况运行时，一台600MW机组的循环水系统可用二台循泵并调节泵叶片角度，使汽轮机组在节能工况下满负荷运行。

一台600MW机组在减负荷运行时，循环水系统可用一台循泵并调节叶片角度或将半侧凝汽器停用（凝汽器采用水室分开的型式，半侧凝器可带75%负荷）。

二、 循环水系统设备介绍1． 旋转滤网（1）旋转滤网采用正面进水方式，能有效处理循环水中的污物。

所有转动部件有可靠的润滑系统，运转时平稳可靠，在短时间内能承受反向转动。

（2）旋转滤网主要技术参数设计过水流量： 15.8m3/s旋转滤网名义宽度（进水间宽度）： 6m旋转滤网设计深度： 18.9m网前设计低水位标高：. －5.68m网前设计高水位标高 6.31m进水温度变幅 ： 2℃～35℃供电方式： 380V，50HZ（3）旋转滤网及冲洗水系统具有远方自动控制和就地手动控制两种方式，其运行程序为：a 当滤网前后水位差达到200mm(可调)时，冲洗水泵自启动，经30秒(可调)后，滤网自启动。

b旋转滤网连续运行冲洗60分钟(可调)，而且滤网前后水位差下降至50 mm，则先停运旋转滤网，再停冲洗水泵。
