电流互感器原理是依据电磁感应原理的

电流互感器的作用原理
电流互感器是一种电气设备，用于测量电流，通常在高电流电路中将大电流转化为小电流以供测量或保护设备使用。

其主要作用是将高电流变压器到适宜的测量范围，以便进行监测、测量和保护。

以下是电流互感器的基本作用原理：
1.互感原理：电流互感器的基本原理是基于电磁感应的互感原理。

根据法拉第电磁感应定律，当一条导体中的电流变化时，会在附近的另一条导体中引起电动势的变化。

电流互感器利用这一原理将主导体（高电流电路）和次级导体（测量电路）通过磁耦合进行连接。

2.线圈结构：电流互感器通常包含一个主线圈，被连接在被测量电流所通过的主导体上。

此外，还有一个次级线圈，被连接在次级电路上，通常是通过一个测量设备（（如电流表或保护继电器）。

3.变压器作用：主线圈和次级线圈之间的磁耦合效应类似于变压器。

当主导体中的电流变化时，主线圈中会产生磁场。

由于次级线圈与主线圈磁耦合，次级线圈中就会感应出一个电动势，从而在次级电路中形成一个与主导体电流成比例的小电流。

4.变比：电流互感器的性能通常由一个变比（（turnsratio）来描述，表示主线圈中电流和次级线圈中电流的比例。

变比决定了电流互感器输出的电流与实际电流之间的关系。

5.准确性和精度：电流互感器的准确性和精度对于测量和保护应用至关重要。

因此，电流互感器的设计和制造需要考虑到线圈的匝数、磁芯材料、线圈绝缘和其他因素，以确保输出电流与实际电流之间的准确对应。

电流互感器的主要作用是将高电流电路中的电流转化为适宜的测量范围，以便进行电流的监测、测量和保护。

这在电力系统中广泛应用，包括电流测量、保护设备、电能计量等方面。

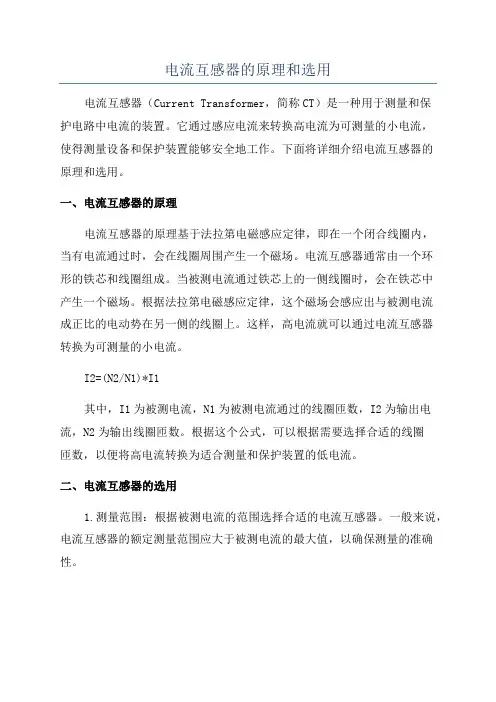

电流互感器的原理和选用电流互感器（Current Transformer，简称CT）是一种用于测量和保护电路中电流的装置。

它通过感应电流来转换高电流为可测量的小电流，使得测量设备和保护装置能够安全地工作。

下面将详细介绍电流互感器的原理和选用。

一、电流互感器的原理电流互感器的原理基于法拉第电磁感应定律，即在一个闭合线圈内，当有电流通过时，会在线圈周围产生一个磁场。

电流互感器通常由一个环形的铁芯和线圈组成。

当被测电流通过铁芯上的一侧线圈时，会在铁芯中产生一个磁场。

根据法拉第电磁感应定律，这个磁场会感应出与被测电流成正比的电动势在另一侧的线圈上。

这样，高电流就可以通过电流互感器转换为可测量的小电流。

I2=(N2/N1)*I1其中，I1为被测电流，N1为被测电流通过的线圈匝数，I2为输出电流，N2为输出线圈匝数。

根据这个公式，可以根据需要选择合适的线圈匝数，以便将高电流转换为适合测量和保护装置的低电流。

二、电流互感器的选用1.测量范围：根据被测电流的范围选择合适的电流互感器。

一般来说，电流互感器的额定测量范围应大于被测电流的最大值，以确保测量的准确性。

2.额定负荷：电流互感器的额定负荷是指在额定电流下，可以连续工作的时间。

根据被测电流的特点和工作环境的需求，选择合适的额定负荷，以确保电流互感器的长期稳定性。

3.准确性：电流互感器的准确性是指输出电流与被测电流之间的差异。

根据测量的精度要求，选择合适的准确性等级，一般有0.2级、0.5级和1级等。

4.频率响应：电流互感器的频率响应是指在不同频率下的输出电流与被测电流之间的差异。

根据被测电流的频率特点，选择具有合适频率响应的电流互感器。

5.安装方式：根据安装环境的不同，选择合适的安装方式。

常见的安装方式有插入式和固定式两种。

插入式电流互感器适用于已有电路中的电流测量，而固定式电流互感器适用于新建电路和设备。

6.阻抗：电流互感器的阻抗是指在额定电流下的阻抗大小。

电流互感器的作用和原理
电流互感器是测量高电流的一种电器元件，其作用是将高电流转换为与之成比例的低电流，方便进行测量和监控。

其原理是基于电磁感应定律，通过在电流互感器的磁芯中产生磁场，使被测电流的变化产生反应并转换为次级线圈中的电压。

具体原理如下：
1. 线圈：电流互感器内部有一个主线圈和一个次级线圈。

主线圈绕在铁芯上，被测电流通过主线圈，形成主磁场。

2. 磁芯：电流互感器的铁芯是由磁导率高的材料制成，如铁、硅钢等。

铁芯起到增强和引导磁场的作用，使其能够有效地感应次级线圈中的电压。

3. 次级线圈：主磁场的变化会在磁芯中感应出次级电流，次级电流在次级线圈中产生电压。

次级线圈通常是由细导线绕成，绕制成比主线圈匝数更多的线圈，以增加电压的变化比例。

4. 变比：电流互感器的变比是次级线圈匝数与主线圈匝数的比值。

通过适当选择匝数比，可以实现将高电流转换成相对较低的电压量，方便进行测量和监控。

综上所述，电流互感器通过电磁感应定律将高电流转化为低电流，并利用变比使测量更加方便和准确。

它广泛应用于电能计量、电力系统保护、电力负荷管理等领域。

电流互感器的工作原理电流互感器是一种用于测量电流的装置，它的工作原理是基于电磁感应的原理。

在电流互感器中，通过电流的变化来产生磁场，然后利用磁场的变化来感应出电压信号，从而实现对电流的测量和监测。

首先，让我们来了解一下电磁感应的基本原理。

根据法拉第电磁感应定律，当导体中的电流发生变化时，就会产生磁场。

而当磁场发生变化时，就会在导体中感应出电压。

这就是电磁感应的基本原理，而电流互感器正是利用了这一原理来工作的。

电流互感器通常由一个铁芯和绕组组成。

当被测电流通过电流互感器的一侧绕组时，就会在铁芯中产生磁场。

而在另一侧的绕组中，由于磁场的变化，就会感应出相应的电压信号。

这样，我们就可以通过测量感应出的电压信号来确定通过电流互感器的电流大小。

在实际应用中，电流互感器通常用于监测电力系统中的电流，以确保系统的安全运行。

它可以将高电流变换成对设备更安全的低电流，从而方便测量和监测。

此外，电流互感器还可以用于电能计量、过载保护和故障检测等方面。

除了基本的工作原理外，电流互感器还有一些特殊的工作原理和技术。

例如，一些电流互感器采用了霍尔效应来实现对电流的测量，这种技术可以提高测量的精度和稳定性。

另外，一些电流互感器还采用了数字信号处理技术，可以实现对电流信号的数字化处理和传输。

总的来说，电流互感器的工作原理是基于电磁感应的原理，通过感应出电流产生的磁场来实现对电流的测量和监测。

它在电力系统中起着至关重要的作用，可以确保系统的安全运行，并且在电能计量、过载保护和故障检测等方面都有着广泛的应用。

随着技术的不断发展，电流互感器的工作原理和技术也在不断地得到改进和完善，以满足不断变化的需求。

电流互感器实验报告电流互感器实验报告引言：电流互感器是一种用于测量电流的装置，广泛应用于电力系统中。

本次实验旨在探究电流互感器的工作原理、特性及其在电力系统中的应用。

一、电流互感器的工作原理电流互感器基于电磁感应原理工作。

当被测电流通过互感器的一侧线圈时，产生的磁场会感应出另一侧线圈中的电动势。

根据法拉第定律，电动势与磁通量的变化率成正比。

通过测量电动势的大小，可以间接得到被测电流的数值。

二、电流互感器的特性1. 线性度：电流互感器应具有较好的线性特性，即输出电流与输入电流之间应保持线性关系。

在实验中，我们通过改变输入电流的大小，观察输出电流的变化情况，以评估电流互感器的线性度。

2. 频率特性：电流互感器的频率特性是指在不同频率下，输出电流与输入电流之间的关系。

频率特性的研究对于电力系统中的高频电流测量尤为重要。

3. 额定电流：电流互感器的额定电流是指其设计和制造时所规定的最大工作电流。

在实际应用中，我们需要根据被测电流的大小选择合适的电流互感器。

三、电流互感器在电力系统中的应用1. 电能计量：电流互感器常用于电能计量装置中，通过测量电流来计算电能的使用量。

这对于电力系统的运行和管理非常重要。

2. 保护装置：电流互感器在保护装置中起到了至关重要的作用。

通过监测电流的大小和变化情况，保护装置可以及时切断电路，以保护设备和人员的安全。

3. 故障检测：电流互感器可以用于故障检测，通过测量电流的波形和幅值，可以判断电力系统中是否存在故障，从而及时采取措施进行修复。

结论：通过本次实验，我们深入了解了电流互感器的工作原理、特性及其在电力系统中的应用。

电流互感器作为一种重要的电力测量装置，为电力系统的运行和管理提供了可靠的数据支持。

在今后的工作中，我们将进一步研究电流互感器的精度和稳定性，以提高电力系统的效率和安全性。

参考文献：[1] 陈启东. 电力系统与电力电子技术[M]. 机械工业出版社, 2014.[2] 王鹏. 电力系统自动化[M]. 机械工业出版社, 2016.。

电流互感器的原理和接线电流互感器是一种用来测量电流的装置，其原理是利用电磁感应的原理来实现的。

当通过电流互感器的一侧通入电流时，会在另一侧产生一定的电压，这个电压与输入电流成正比，因此可以通过测量输出的电压来得知输入电流的大小。

电流互感器的核心部件是铁芯和线圈，通常铁芯是用硅钢片制成的，它的作用是增加磁通量，提高互感器的灵敏度。

线圈则负责感应电流并产生对应的电压输出。

当通过电流互感器的导线通入电流时，会在铁芯中产生磁通量，由于线圈环绕在铁芯周围，磁通量会在线圈中产生感应电动势，根据法拉第电磁感应定律，感应电压与磁通量的变化成正比。

接着，这个感应电压会通过互感器的输出端口输出，用户可以利用这个输出来测量电流的大小。

由于电流互感器通常需要与其他电路进行连接，因此在接线方面也有一些常见的注意事项。

首先是电流互感器的输入端口，通常需要将需要测量的电流引入这个端口，这通常通过导线来完成。

在接线时需要注意保护好接线的导线，以免受到外部环境的影响，例如电磁干扰、机械损坏等。

另外，需要确保电流互感器的额定电流范围与实际测量的电流相匹配，不能超出其额定范围，否则会影响测量的准确性。

其次是电流互感器的输出端口，通常需要将输出信号连接到接收端进行测量。

在接线时同样需要注意保护好输出端口的连接线，以免影响信号的传输质量，同时也需要避免输出端口短路或开路，以保证测量的准确性。

在实际工程中，我们通常会使用一些额外的电路来处理和放大电流互感器的输出信号，以便更好地进行测量和控制。

有些电流互感器还带有一些防护和隔离装置，以提高其安全性和可靠性。

除此之外，电流互感器还有一些特殊类型，例如闭合式电流互感器和开放式电流互感器。

闭合式电流互感器是将被测电流穿过一个或多个匝数的主线圈，通过这些匝数产生的磁场感应从中继端的辅助线圈上产生感应电压，由输出设备将感应电压放大后，输出被测电流的电流值大小。

而开放式电流互感器则是将被测电流通过测量装置绝缘输出。

吉林交通职业技术学院论文论文题目：浅析电流互感器（TA)二次开路故障的问题系别专业： XXXX分院 XXXXXX专业班级： XXXXX班姓名： XXX（XX号）指导教师： XXXS 完成时间： XXXX年XX月摘要按规定，电流互感器在运行中严禁二次侧开路。

这是因为电流互感器在正常运行时，二次侧电流产生的磁通对一次侧电流产生的磁通起去磁作用，励磁电流甚小，铁心中的总磁通很小，二次侧绕组的感应电动势不超过几十伏。

如果二次侧开路，二次侧电流的去磁作用消失，一次侧电流完全变为励磁电流，引起铁心内磁通剧增，铁心处于高度饱和状态，电流互感器的作用是将一次侧大电流变换成二次侧的标准小电流，与仪表配合可进行电流、电能测量；与继电器配合可对系统进行过流、过负荷及短路保护，它可使仪表、继电器保护装置与线路高压隔离，保护人员和设备的安全。

但在日常工作中有时会遇到电流互感器二次回路开路产生高电压损坏设备或伤人的事故。

关键词：电流互感器二次开路电流互感器二次开路预防危害电器保护装置电流变换电能测量短路保护日常工作二次侧应对措施高电压仪表目录一、电流互感器基础知识 (2)（一）定义 (2)（二）基本原理 (2)（三）使用原则 (2)二、电流互感器的二次回路开路故障分析 (3)（一）关于故障发生的原因 (3)（二）如何对故障进行检查和判断 (4)1、二次回路开路故障的伴随现象 (4)2、可采取的两种检查方法 (4)（三）电流互感器TA二次开路的后果 (4)三、电流互感器二次开路故障的处理和防范 (5)（一）电流互感器二次开路故障的处理 (5)（二）电流互感器二次开路的预防措施 (5)1日常防范 (5)2设计电路预防 (5)总结 (6)致谢 (7)参考文献 (8)一、电流互感器基础知识（一）定义1电流互感器为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltage transformer),而进行电流转换的互感器为电流互感器,简称为TA。

电流互感器的原理
电流互感器是一种用于测量负载电流的装置，它基于电磁感应原理工作。

其工作原理如下：
1. 线圈：电流互感器通常由一个或多个线圈组成，其中一个线圈称为一次线圈，负责通过被测电流；另一个线圈称为二次线圈，用于产生与一次线圈电流成比例的信号。

2. 电流感应：当被测电流通过一次线圈时，会在其周围产生磁场。

由于二次线圈与一次线圈绕制在同一磁芯上，所以二次线圈中也会感应出电动势。

3. 变压器原理：由于一次线圈和二次线圈的匝数不同，所以二次线圈中感应出的电动势较一次线圈的电动势小。

这种变压器原理确保了二次线圈中的电流与一次线圈中的电流成比例。

4. 输出信号：二次线圈中感应出的电流可以通过增加或减少线圈的匝数来调整，从而得到所需的测量范围。

这一电流信号可以通过连接到测量仪表或其他设备来实现实时监测和记录。

总之，电流互感器利用电磁感应原理将被测电流转换为二次线圈中的电流信号，以便进行测量和监测。

通过调整线圈的匝数，可以实现不同范围的精确测量。

电压互感器和电流互感器的二次侧的接地原因电流互感器原理是依据电磁感应原理制成的。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。

互感器二次接地是指电流互感器二次的S2端子接地，或电压互感器的n端子接地。

只要单点接地，由于互感器二次与一次之间是隔离的，接地前，二次绕组与大地没有电位关系，接地后，互感器不会与大地形成回路，正常运行时，电流不会流向大地。

当一次绕组与二次绕组之间的绝缘损坏时，一次高压串入二次回路，而一次高压与大地有固定的电位关系，会有电流流向大地，并将互感器二次的电压钳位在地电压，保证二次仪表及人身安全。

电压互感器和电流互感器的二次侧的接地原因1、电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。

当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。

另外，通过接地，可以给绝缘监视装置提供相电压。

2、电流互感器的二次侧应有一点接地。

由于高压电流互感器的一次侧为高压，当一二线圈之间因绝缘损坏出现高压击穿时，将导致高压窜入低压。

如二次线圈有一点接地，就会将高压引入大地，使二次线圈保持地电位，从而确保了人身及设备的安全。

电压互感器与电流互感器二次为什么不允许连接？电压互感器二次相间有100V的电压，接仪表，继电器的电压线圈，而电流互感器接仪表，继电器的电流线圈，如果电压互感器与电流互感器二次连接在一起，将会造成以下后果：1）烧毁接仪表，继电器的电流线圈2）电压互感器熔丝熔断，甚至烧毁电压互感器3）可能造成电流互感器二次开路，出现高压威胁人身和设备安全因为电压互感器与电流互感器均二次采用了一点接地，因此电压互感器与电流互感器的二次回路中只要有一点连接，就会造成上述事故，所以他们在二次回路任何地方（接地点除外）都不允许连接。

电流互感器的原理
电流互感器是一种用于检测和测量电流的传感器。

它基于法拉第电磁感应原理，通过将感应线圈与电流进行耦合，将输入电流转换为可测量的电压信号。

其工作原理如下：
1. 电流传导：当被测电流通过电流互感器的一侧导线时，会在感应线圈中产生磁场。

2. 磁场感应：导线中的电流通过感应线圈产生的磁场会穿过感应线圈的磁路。

感应线圈中的匝数（绕组的圈数）决定了磁场的强度。

3. 电压输出：感应线圈的磁场变化会在另一侧的感应线圈中产生感应电势。

这个感应电势可以通过检测线圈两端的电压来测量。

4. 信号放大：由于感应线圈产生的感应电势非常微弱，需要使用放大器将其放大到可测量的范围。

通过上述原理，电流互感器可以将高电流变换为低电压信号，从而方便地进行测量和监控。

这种传感器通常用于变电站、电气设备和电力系统等领域，以提供准确的电流信息，并用于控制和保护电气系统的正常运行。

简述电流互感器的原理和作用
电流互感器的原理是利用电磁感应的原理，将高电流通过互感器的线圈产生磁场，从而在次级线圈中感应出低电流信号。

电流互感器的主要组成部分是铁芯和线圈，铁芯是由高导磁率的材料制成，线圈则是绕在铁芯上的导线。

电流互感器的作用是将高电流变成低电流，以便于测量和控制。

在电力系统中，电流互感器可以将高电流变成低电流，从而减少对测量和控制设备的负担，同时也可以提高电力系统的安全性和可靠性。

电流互感器广泛应用于电力系统中，包括变电站、发电厂、输电线路等。

在变电站中，电流互感器用于测量和控制变压器的电流，从而保证变压器的正常运行。

在发电厂中，电流互感器用于测量和控制发电机的电流，从而保证发电机的安全和稳定。

在输电线路中，电流互感器用于测量和控制电力系统的电流，从而保证电力系统的安全和可靠。

一、电流互感器的作用电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁。

其主要作用是:1、将很大的一次电流转变为标准的5安培。

2、为测量装置和继电保护的线圈提供电流。

3、对一次设备和二次设备进行隔离。

二、电压互感器的作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。

精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。

电压互感器和变压器很相似，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V 和380V，有的是高压几万伏甚至几十万伏。

磁平衡电流互感器原理
磁平衡电流互感器是一种利用电磁感应原理测量电流的装置，它的原理基于安培环路定理和法拉第电磁感应定律。

当被测电流通过互感器的一次绕组时，会在互感器的铁芯中产生磁场。

这个磁场的大小和方向与被测电流成正比，并且在铁芯中形成闭合的磁路。

磁平衡电流互感器的二次绕组缠绕在铁芯上，当一次绕组中的电流发生变化时，二次绕组中会产生感应电动势，这个电动势的大小与一次绕组中的电流变化率成正比。

为了使互感器的输出信号与被测电流成正比，需要对互感器进行磁平衡调整。

磁平衡调整的目的是使互感器的二次绕组中产生的感应电动势与一次绕组中的电流成正比，并且在一定的范围内保持稳定。

磁平衡调整通常通过调整互感器的铁芯磁路和二次绕组的匝数来实现。

磁平衡电流互感器具有测量精度高、线性度好、频带宽等优点，广泛应用于电力系统中的电流测量和保护。

低功率电流互感器的工作原理
低功率电流互感器是一种常见的电力测量设备。

它主要用于电流的测量和保护。

它的工作原理是基于电磁感应原理。

电流互感器的工作原理是通过感应线圈中的磁场来感应电流。

在低功率电流互感器中，感应线圈是由细丝制成的，因此它能够承受较低的电流。

当电流流经主电路时，电流产生的磁场会穿过感应线圈，从而在感应线圈中感应出一个电压信号。

这个电压信号是与电流大小成正比的。

这个电压信号随后被放大并转换为标准信号，以便进行电力测量或保护。

低功率电流互感器通常用于电流测量，以便监控电路中的电流。

它们还可以用于保护电路，如在过载或短路情况下中断电路。

低功率电流互感器的最大优点是它们能够在不中断电路的情况下进行电流测量和保护。

它们的小尺寸使得它们非常适合于安装在狭小的空间中。

此外，由于低功率电流互感器使用的电流较小，因此它们对电路的影响也较小。

低功率电流互感器还有一些缺点。

首先，它们的测量精度可能会受到其他电磁场的干扰。

此外，它们可能会在高负载或高电流下过热。

为了避免这些问题，低功率电流互感器通常需要进行校准和维护。

此外，低功率电流互感器也需要正确地选择和安装，以确保它们能够正常工作并提供准确的测量数据。

低功率电流互感器是一种常见的电力测量设备。

它们使用电磁感应原理来感应电流，并转换为电压信号进行测量和保护。

低功率电流互感器的小尺寸和不中断电路的优点使它们非常适合于电路的测量和保护。

但是，它们的测量精度可能会受到其他电磁场的干扰，因此需要进行校准和维护。
