最新版公路工程总里程及断链桩号表

道路测量中的长短链断链的原因较多。

一般主要指两种--一种是由于计算和丈量发生错误造成的;另一种则是由于局部改线，分段测量等客观原因造成的。

当路线桩号长于地面实际里程时叫短链,反之则叫长链.故断链有长链和短链之分。

其桩号写法如下:长链k3+110=k+105.21 长链4.79 m短链k3+157=k3+207 短链50m所有断链桩号应该填在总里程及断链桩号表上,考虑断链桩号的影响,路线的总里程应为:路线总里程=终点桩里程-起点桩里程+长链-短链在线路选择中为什么要设长短链?这个是线路实际测量里程工作开展与室内画线里程之间出现的差值,即如果室内画线是5km,而实际测量时不一定就是5km.可能是4.8km或5.2km,这样就出现了长链或短链。

在外业第一次定线的时候是K0+000~K20+000，测量放线后，各种调查数据都已经回来了，但是后来由于一些原因，K10+000~K15+000这段路线要改线，改线后，以前的这5公里可能长于5公里，也可能短于5公里，但是K0+000~K10+000及K15+000~K20+000这两段是不需要改的，如果里程继续顺排的话，K15+000~K20+000这段的里程桩号也要变，所以一般在K15+000（老桩号）这里设断链，断链以后的桩号不变，相应的测量数据要不需要改变，主要是为了减少路线方案对测量数据的影响。

断链在公路、铁路、电力等与线路有关的行业经常用到！几个原因：mX(3:91、经常外业分了几个队就会形成短链或者长链2、或者一个公司做一段，每段之间就能形成短链或者长链3、方案不是按照线路顺序稳定的，中间某一段稳定了，但是其他地方改线了4、方案的频繁变动，有些工作已经做了里程就不顺了也没有必要顺了但是总的来说，短链还行，长链有重复的里程，容易把人搞晕在地铁隧道施工中看到标段里面有提示长链0.46与道路工程中的长短链是一回事.在测量过程中,有时因局部改线或事后发现测量有误或计算错误,造成路线里程桩号不连续,叫断链.断链分长链和短链两种,长链是指原先路线记录的里程比实际的地面里程要短时,就叫长链,相反则叫短链. 所说的长链0.46米,就是原先隧道记录的长度比实际的长度要短0.46米,或是说实际的长度比设计时的要长0.46米.断链分为长链和短链：所谓长链，是指实际长度比里程桩号长了，比如说K5+000=K4+500，这就表示实际上比桩号长了500m，在计算里程时应在起始桩号之差上加上500m；短链则相反，指实际长度比里程桩号表示的短了，如K4+500=K5+000，这就表示实际上比桩号短了500m，在计算实际里程时，应减去500m。

断链的处理一、先把断链搞清楚断链其实在道路路线中经常会遇到，甚至可以说没有遇到断链反而不正常，那么什么是断链，什么是长链，什么又是短链，可能还有很多现场测量人员还不十分熟悉。

1．断链的产生先来看看断链是怎么产生的。

断链，指的是因局部改线或分段测量等原因造成的桩号不连续的现象。

分段测量，这个很好理解，我曾经就遇到过，1999年在湖南沅陵，进行一条县道的改建勘测，总长45公里左右，分两支队伍同时测量，我所在的队伍测后面那一段，当时勘测起点就按老道路的桩号假定了一个起点桩号，很显然，这个假定的桩号肯定不会与前面那段道路测量的终点桩号正好一样（不然可以去买彩票了），这样就产生了断链，此处桩号不连续。

局部改线，怎么会发生局部改线呢，其实，这种情况大多会发生在勘测设计文件在评审后的修改上，专家在评审设计文件，会提出很多意见（体现专家的作用），有些意见就会说：某某路段半径要改大（或改小）一点，以便占用更少的农田；某某路段要向这个方向偏移一些，以减少填方数量；这段路线走这里不行，从村外绕过去。

得，专家的意见，若拿不出充足的理由来反驳，就乖乖地照做吧。

于是集合队伍，又开拔到现场，重新计算路线，打桩，测量，数据出来了，当调整的路段重新回到原设计的路线上时，桩号不连续了，设断链吧。

还有时候，当现场勘测人员现场拿不定注意，在某某路段选取了两个路线方案，测量对自己推荐一条路线方案，连续推算桩号过去，另一条作为比较线，推算桩号与正线汇合时，汇合点的桩号不连续，后来专家一评审，觉得比较线要好，就用它了（设计院怎么就这么背），得，断链又产生了。

还有一种情况，都不好意思讲，有一次我碰到了，就是，测量过的路线，回过头来突然发现某个交点的要素计算错误，导致桩号也算错了，有错就改啊，断链于是又产生了。

总而言之，言而总之，一条路线，不产生断链，基本可以说是不正常滴。

有人说了，既然断链是桩号不连续，那为什么不把断链后面的桩号重新推算，使它连续呢？不就解决了吗？这个问题的提出者，显然没有搞过路线勘测，先拖出去打……。

位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司位：里程桩K49+000～K63+000 监理单位：云南元土工程监理有限公司。

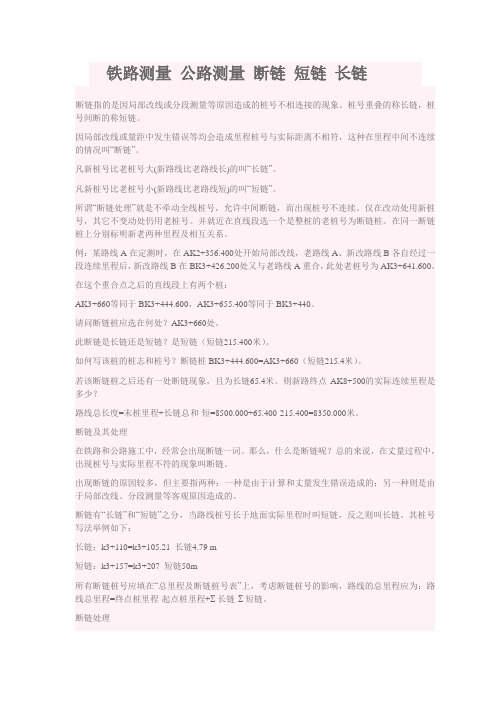

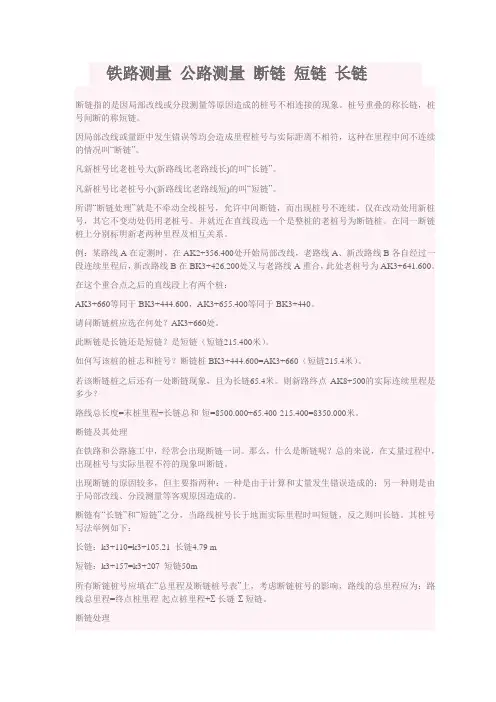

铁路测量公路测量断链短链长链断链指的是因局部改线或分段测量等原因造成的桩号不相连接的现象。

桩号重叠的称长链，桩号间断的称短链。

因局部改线或量距中发生错误等均会造成里程桩号与实际距离不相符，这种在里程中间不连续的情况叫“断链”。

凡新桩号比老桩号大(新路线比老路线长)的叫“长链”。

凡新桩号比老桩号小(新路线比老路线短)的叫“短链”。

所谓“断链处理”就是不牵动全线桩号，允许中间断链，而出现桩号不连续。

仅在改动处用新桩号，其它不变动处仍用老桩号。

并就近在直线段选一个是整桩的老桩号为断链桩。

在同一断链桩上分别标明新老两种里程及相互关系。

例：某路线A在定测时，在AK2+356.400处开始局部改线，老路线A、新改路线B各自经过一段连续里程后，新改路线B在BK3+426.200处又与老路线A重合，此处老桩号为AK3+641.600。

在这个重合点之后的直线段上有两个桩：AK3+660等同于BK3+444.600，AK3+655.400等同于BK3+440。

请问断链桩应选在何处？AK3+660处。

此断链是长链还是短链？是短链（短链215.400米）。

如何写该桩的桩志和桩号？断链桩BK3+444.600=AK3+660（短链215.4米）。

若该断链桩之后还有一处断链现象，且为长链65.4米。

则新路终点AK8+500的实际连续里程是多少？路线总长度=末桩里程+长链总和-短=8500.000+65.400-215.400=8350.000米。

断链及其处理在铁路和公路施工中，经常会出现断链一词。

那么，什么是断链呢？总的来说，在丈量过程中，出现桩号与实际里程不符的现象叫断链。

出现断链的原因较多，但主要指两种：一种是由于计算和丈量发生错误造成的；另一种则是由于局部改线、分段测量等客观原因造成的。

断链有“长链”和“短链”之分，当路线桩号长于地面实际里程时叫短链，反之则叫长链。

其桩号写法举例如下：长链：k3+110=k3+105.21 长链4.79 m短链：k3+157=k3+207 短链50m所有断链桩号应填在“总里程及断链桩号表”上，考虑断链桩号的影响，路线的总里程应为：路线总里程=终点桩里程-起点桩里程+Σ长链-Σ短链。

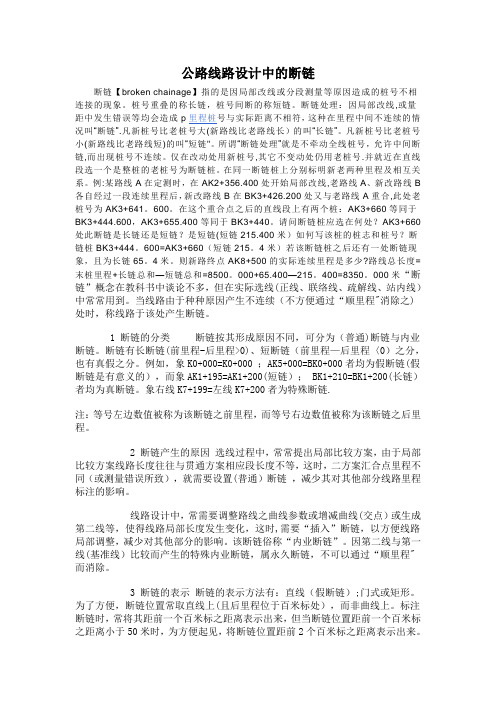

公路线路设计中的断链断链【broken chainage】指的是因局部改线或分段测量等原因造成的桩号不相连接的现象。

桩号重叠的称长链，桩号间断的称短链。

断链处理：因局部改线,或量距中发生错误等均会造成p里程桩号与实际距离不相符，这种在里程中间不连续的情况叫“断链”.凡新桩号比老桩号大(新路线比老路线长）的叫“长链”。

凡新桩号比老桩号小(新路线比老路线短)的叫“短链"。

所谓“断链处理”就是不牵动全线桩号，允许中间断链,而出现桩号不连续。

仅在改动处用新桩号,其它不变动处仍用老桩号.并就近在直线段选一个是整桩的老桩号为断链桩。

在同一断链桩上分别标明新老两种里程及相互关系。

例:某路线A在定测时，在AK2+356.400处开始局部改线,老路线A、新改路线B 各自经过一段连续里程后，新改路线B在BK3+426.200处又与老路线A重合,此处老桩号为AK3+641。

600。

在这个重合点之后的直线段上有两个桩：AK3+660等同于BK3+444.600，AK3+655.400等同于BK3+440。

请问断链桩应选在何处？AK3+660处此断链是长链还是短链？是短链(短链215.400米）如何写该桩的桩志和桩号？断链桩BK3+444。

600=AK3+660（短链215。

4米）若该断链桩之后还有一处断链现象，且为长链65。

4米。

则新路终点AK8+500的实际连续里程是多少?路线总长度=末桩里程+长链总和—短链总和=8500。

000+65.400—215。

400=8350。

000米“断链”概念在教科书中谈论不多，但在实际选线(正线、联络线、疏解线、站内线）中常常用到。

当线路由于种种原因产生不连续（不方便通过“顺里程"消除之)处时，称线路于该处产生断链。

1 断链的分类断链按其形成原因不同，可分为（普通)断链与内业断链。

断链有长断链(前里程-后里程>0)、短断链（前里程—后里程〈0）之分，也有真假之分。

断链的处理一、先把断链搞清楚断链其实在道路路线中经常会遇到，甚至可以说没有遇到断链反而不正常，那么什么是断链，什么是长链，什么又是短链，可能还有很多现场测量人员还不十分熟悉。

1．断链的产生先来看看断链是怎么产生的。

断链，指的是因局部改线或分段测量等原因造成的桩号不连续的现象。

分段测量，这个很好理解，我曾经就遇到过，1999年在湖南沅陵，进行一条县道的改建勘测，总长45公里左右，分两支队伍同时测量，我所在的队伍测后面那一段，当时勘测起点就按老道路的桩号假定了一个起点桩号，很显然，这个假定的桩号肯定不会与前面那段道路测量的终点桩号正好一样（不然可以去买彩票了），这样就产生了断链，此处桩号不连续。

局部改线，怎么会发生局部改线呢，其实，这种情况大多会发生在勘测设计文件在评审后的修改上，专家在评审设计文件，会提出很多意见（体现专家的作用），有些意见就会说：某某路段半径要改大（或改小）一点，以便占用更少的农田；某某路段要向这个方向偏移一些，以减少填方数量；这段路线走这里不行，从村外绕过去。

得，专家的意见，若拿不出充足的理由来反驳，就乖乖地照做吧。

于是集合队伍，又开拔到现场，重新计算路线，打桩，测量，数据出来了，当调整的路段重新回到原设计的路线上时，桩号不连续了，设断链吧。

还有时候，当现场勘测人员现场拿不定注意，在某某路段选取了两个路线方案，测量对自己推荐一条路线方案，连续推算桩号过去，另一条作为比较线，推算桩号与正线汇合时，汇合点的桩号不连续，后来专家一评审，觉得比较线要好，就用它了（设计院怎么就这么背），得，断链又产生了。

还有一种情况，都不好意思讲，有一次我碰到了，就是，测量过的路线，回过头来突然发现某个交点的要素计算错误，导致桩号也算错了，有错就改啊，断链于是又产生了。

总而言之，言而总之，一条路线，不产生断链，基本可以说是不正常滴。

有人说了，既然断链是桩号不连续，那为什么不把断链后面的桩号重新推算，使它连续呢？不就解决了吗？这个问题的提出者，显然没有搞过路线勘测，先拖出去打……。

【图文】最新高速公路编号大全，再也不用问别人了国家公路网命名编号调整工作已顺利完成。

命名编号调整后，每个城市绕线环线均有全国唯一的编号，每条国家公路均有独立名称，每个重要道路节点均有明显的标志，可确保上路司机认得清、看得懂、行得通、走得对。

高速公路编号还是傻傻搞不清楚？其实，并没有那么复杂，想搞清楚，你只需要两步↓↓↓首先，我国的高速公路标志牌很好辨认，由红、绿、白三色组成，红底白字意为国家级高速，绿底白字为高速编号。

其次，G字母是国字头，编号由G 阿拉伯数字组成，G 1位数是首都放射线，G 2位奇数是纵线，G 2位偶数是横线。

都知道了吗？好的，那么继续往下看。

根据《国家公路网规划（2013—2030年）》。

我国国家公路网规划总规模40.1万公里。

其中，国家高速公路网由原规划的“7射、9纵、18横”，调整为“7射、11纵、18横”，以及6条地区环线、16条并行线和104条联络线，总规模约11.8万公里，另有规划远期展望线约1.8万公里。

一7条首都放射线首都出发的，G 1位数。

由北按顺时针方向排序。

G1，京哈高速（北京——哈尔滨）北京、唐山、秦皇岛、锦州、沈阳、四平、长春、哈尔滨，全长1209公里。

G2，京沪高速（北京——上海）北京、天津、沧州、济南、莱芜、临沂、淮安、江都、江阴、无锡、苏州、上海，全长1261.99公里。

G3，京台高速（北京——台北）北京、廊坊、沧州、德州、济南、泰安、曲阜、徐州、蚌埠、合肥、铜陵、黄山、衢州、建瓯、福州、台北，全长2030公里。

G4，京港澳高速（北京—港澳）北京、保定、石家庄、邯郸、新乡、郑州、漯河、信阳、武汉、咸宁、岳阳、长沙、株洲、衡阳、郴州、韶关、广州、深圳、香港（口岸），2285公里。

G5，京昆高速（北京—昆明）北京、保定、石家庄、盂县、太原、临汾、西安、汉中、广元、绵阳、成都、雅安、西昌、攀枝花、昆明，2865公里。

G6，京藏高速（北京—拉萨）北京、张家口、集宁、呼和浩特、包头、临河、乌海、银川、中宁、白银、兰州、西宁、格尔木、拉萨，3718公里。

公路工程施工用表4.1施工通用表合同段开工申请单（ZK－001）施工组织设计报审表（ZK－002）单位、分部、分项工程开工申请批复单（ZK－003）施工测量放样报验单（ZK－004）原材料与混合料报验单（ZK－005）分项工程施工要紧人员报验单（ZK－006）进场设备报验单（ZK－007）施工方案及要紧工艺报审表（ZK－008）混凝土浇筑申请批复单（ZK－009）施工单位月工作打算（ZK－010）日施工安排报告单（ZK－011）检验申请批复单（ZK－012）通用函件（ZK－013）索赔意向书（ZK－014）索赔申请单（ZK－015）工程变更申请/批复单（ZK－016）分包申请报告单（ZK－017）中间交工证书（ZK－018）监理指令回复单（ZK－019）技术（安全）交底记录（ZK－020）总里程及断链桩号一览表（ZK－021）混凝土拌合配料通知单(ZK－022)监理通用函件回复单（ZK－023）不合格品回复单（ZK－024）4.2 施工检验用表4.2.1 路基工程1、土方路基清理与掘除交验单（ZJ－001）土方路基质量检验表（ZJ－002）2、石方路基石方路基质量检验表（ZJ－003）石方路基填筑压实质量施工记录表（ZJ－004）石方路基沉降观测记录表（ZJ－005）3、软土路基处理砂垫层质量检验表（ZJ－006）袋装砂井、塑料排水板质量检验表（ZJ－007）碎石桩（砂桩）质量检验表（ZJ－008）碎石桩施工记录表（ZJ－009）粉喷桩质量检验表（ZJ－010）粉喷桩施工记录表（ZJ－011）软土地基沉降量观测记录表（ZJ－012）软土地基位移观测记录表（ZJ－013）4、土工合成材料处治层加筋工程土工合成材料质量检验表（ZJ－014）隔离工程土工合成材料质量检验表（ZJ－015）过滤排水工程土工合成材料质量检验表（ZJ－016）防裂工程土工合成材料质量检验表（ZJ－017）EPS路堤质量检验表（ZJ－018）加固土桩质量检验表（ZJ－019）水泥粉煤灰碎石桩质量检验表（ZJ－020）Y型沉管灌注桩质量检验表（ZJ－021）薄壁筒型沉管灌注桩质量检验表（ZJ－022）静压管桩质量检验表（ZJ－023）5、排水工程管节预制质量检验表（ZJ－024）管道基础及管节安装质量检验表（ZJ－025）检查（雨水）井砌筑质量检验表（ZJ－026）土沟质量检验表（ZJ－027）浆砌排水沟质量检验表（ZJ－028）盲沟质量检验表（ZJ－029）排水泵站（沉井）质量检验表（ZJ－030）横向排水管质量检验表（ZJ－031）6、挡土墙、防护及其他砌筑工程砌体挡土墙质量检验表（ZJ－032）干砌挡土墙质量检验表（ZJ－033）悬臂式和扶臂式挡土墙质量检验表（ZJ－034）筋带质量交验单（ZJ－035）锚杆、拉杆质量交验单（ZJ－036）面板预制质量检验表（ZJ－037）面板安装质量检验表（ZJ－038）锚杆、锚碇板和加筋土挡土墙总体质量检验表（ZJ－039）挡土墙墙背填土质量检验表（ZJ－040）抗滑桩质量检验表（ZJ－041）锚喷防护质量检验表（ZJ－042）锥、护坡质量检验表（ZJ－043）浆砌砌体质量检验表（ZJ－044）干砌片石质量检验表（ZJ－045）导流工程质量检验表（ZJ－046）石笼防护质量检验表（ZJ－047）护肩、护脚墙砌筑质量检验表（ZJ－048）衬砌拱式、网格护坡质量检验表（ZJ－049）拉伸网草皮质量检验表（ZJ－050）预应力锚索、锚杆钻孔质量交验单（ZJ－051）锚杆地梁质量交验单（ZJ－052）预应力锚索地梁质量检验表（ZJ－053）预应力锚索质量检验表（ZJ－054）封面、捶面防护质量检验表（ZJ－055）土钉支护质量检验表（ZJ－056）4.2.2 路面工程1水泥混凝土面层水泥混凝土面层质量检验表（ZJ－057）拉杆、胀缝板、传力杆及其套帽、滑移端设置交验单（ZJ－058）2沥青混凝土面层和沥青碎（砾）石面层沥青混凝土面层和沥青碎（砾）石面层质量检验表（ZJ－059）透层、粘层、封层质量交验单（ZJ－060）沥青拌和楼施工记录表（ZJ－061）沥青混凝土面层压实度碾压工艺记录表(一)（ZJ－062）沥青混凝土面层压实度碾压工艺记录表(二)（ZJ－063）3沥青贯入式面层（或上拌下贯式面层）沥青贯入式面层（或上拌下贯式面层）质量检验表（ZJ－064）4沥青表面处治面层沥青表面处治面层质量检验表（ZJ－065）5水泥土基层和底基层水泥土基层和底基层质量检验表（ZJ－066）6、水泥稳固粒料基层及底基层水泥稳固粒料基层及底基层质量检验表（ZJ－067）7、石灰土基层和底基层石灰土基层和底基层质量检验表（ZJ－068）8、石灰稳固粒料基层和底基层石灰稳固粒料基层和底基层质量检验表（ZJ－069）9、石灰、粉煤灰土基层和底基层石灰、粉煤灰土基层和底基层质量检验表（ZJ－070）10、石灰、粉煤灰稳固粒料基层和底基层石灰、粉煤灰稳固粒料基层和底基层质量检验表（ZJ－071）11、级配碎（砾）石基层和底基层级配碎（砾）石基层和底基层质量检验表（ZJ－072）12、填隙碎石（矿渣）底基层填隙碎石（矿渣）底基层质量检验表（ZJ－073）13、路缘石铺设路缘石铺设质量检验表（ZJ－074）14、路肩路肩质量检验表（ZJ－075）4.2.3 桥梁工程表格1 、桥梁总体桥梁总体质量检验表（ZJ－076）2、钢筋和预应力筋加工、安装及张拉钢筋检查记录表（ZJ－077）钢筋安装质量交验单（ZJ－078）钢筋网质量交验单（ZJ－079）预制桩钢筋安装质量交验单（ZJ－080）钢丝、钢绞线先张法质量交验单（ZJ－081）粗钢筋先张法质量交验单（ZJ－082）后张法预应力管道交验单（ZJ－083）预应力张拉记录表（一）（ZJ－084）预应力张拉记录表（二）（ZJ－085）预应力张拉记录表（三）（ZJ－086）混凝土施工原始记录表（ZJ－087）后张法质量检验表（ZJ－088）3、砌体基础砌体质量检验表（ZJ－089）墩、台身砌体质量检验表（ZJ－090）拱圈砌体质量检验表（ZJ－091）侧墙砌体质量检验表（ZJ－092）4 、基础基坑质量交验单（ZJ－093）地基处理交验单（ZJ－094）明挖（扩大）基础质量检验表（ZJ－095）钻孔记录表（ZJ－096）钻孔桩成孔交验单（ZJ－097）钻孔桩终孔后灌注混凝土前检查记录表（ZJ－098）水下混凝土灌注记录表（ZJ－099）钻孔灌注桩质量检验表（ZJ－100）双壁钢围堰的制作拼装质量检验表（ZJ－101）钢围堰封底混凝土质量检验表（ZJ－102）承台（系梁）质量检验表（ZJ－103）大体积混凝土结构质量检验表（ZJ－104）5 、墩、台身和盖梁墩、台身质量检验表（ZJ－105）柱或双壁墩质量检验表（ZJ－106）墩、台身安装质量检验表（ZJ－107）墩、台帽或盖梁质量检验表（ZJ－108）台背填土质量检验表（ZJ－109）6、梁桥预制构件底座现场检查记录表（ZJ－110）预应力孔道压浆记录表（一）（ZJ－111）预应力孔道压浆记录表（二）（ZJ－112）预应力混凝土封端施工记录表（ZJ－113）梁（板）预制质量检验表（ZJ－114）梁（板）安装质量检验表（ZJ－115）就地浇筑梁（板）质量检验表（ZJ－116）顶推施工梁质量检验表（ZJ－117）劲性骨架加工及安装质量交验单（ZJ－118）悬臂浇筑梁质量检验表（ZJ－119）悬臂拼装梁质量检验表（ZJ－120）转体施工梁质量检验表（ZJ－121）7、斜拉桥斜拉桥塔柱段质量检验表（ZJ－122）横梁质量检验表（ZJ－123）主墩上梁段浇筑质量检验表（ZJ－124）8、钢梁制安号料与切割质量交验单（ZJ－125）边缘加工质量交验单（ZJ－126）组装质量交验单（ZJ－127）焊接质量交验单（ZJ－128）杆件矫正质量交验单（板梁、桁架杆件）（ZJ－129）杆件矫正质量交验单（箱形梁）（ZJ－130）制孔质量交验单（ZJ－131）斜拉桥钢箱梁段制作质量检验表（ZJ－132）斜拉桥箱梁段的悬臂拼装质量检验表（ZJ－133）斜拉桥钢箱梁段的支架安装质量检验表（ZJ－134）钢板梁制作质量检验表（ZJ－135）钢箱梁制作质量检验表（ZJ－136）钢梁防护涂装质量检验表（ZJ－137）钢梁安装质量检验表（ZJ－138）9、斜拉索制安斜拉索扭绞编索质量交验单（ZJ－139）斜拉索挤塑精下料质量交验单（ZJ－140）斜拉索锚具安装、穿丝镦头质量交验单（ZJ－141）斜拉索灌锚质量交验单（ZJ－142）斜拉索超张拉质量交验单（ZJ－143）平行钢丝斜拉索制作与防护质量检验表（ZJ－144）10、桥面系和附属工程桥面防水层质量交验单（ZJ－145）桥面铺装质量检验表（ZJ－146）复合桥面水泥混凝土铺装质量检验表）（ZJ－147）钢桥面板上防水粘结层质量交验单（ZJ－148）钢桥面板上沥青混凝土铺装质量检验表（ZJ－149）支座垫石质量检验表（ZJ－150）挡块质量检验表（ZJ－151）支座安装质量检验表（ZJ－152）斜拉桥支座安装质量检验表（ZJ－153）伸缩缝安装质量检验表（ZJ－154）混凝土小型构件质量检验表（ZJ－155）人行道铺设质量检验表（ZJ－156）拦杆安装质量检验表（ZJ－157）混凝土防撞护栏浇筑质量检验表（ZJ－158）桥头搭板质量检验表（ZJ－159）灯柱安装质量检验表（ZJ－160）4.2.4 涵洞工程表格1、涵洞总体涵洞总体质量检验表（ZJ－161）2、涵台涵台质量检验表（ZJ－162）3、涵管制作涵管制作质量检验表（同ZJ-024）4、管座及涵管安装管座及涵管安装检验表（ZJ－163）5、盖板制作盖板制作质量检验表（ZJ－164）6、盖板安装盖板安装质量检验表（ZJ－165）7、箱涵浇筑箱涵浇筑质量检验表（ZJ－166）8、拱涵浇（砌）筑拱涵浇（砌）筑质量检验表（ZJ－167）9、倒虹吸竖井、集水井砌筑倒虹吸竖井、集水井砌筑质量检验表（ZJ－168）10、一字墙和八字墙一字墙和八字墙质量检验表（ZJ－169）11、顶入法施工的桥、涵顶入法施工的桥、涵质量检验表（ZJ－170）4.2.5 交通安全设施工程表格1、交通标志交通标志安装质量检验表（ZJ－171）2、路面标线路面标线质量检验表（ZJ－172）3、波形梁钢护栏波形梁护栏质量检验表（ZJ－173）4、混凝土护栏混凝土护栏质量检验表（ZJ－174）5、缆索护栏缆索护栏质量检验表（ZJ－175）6、突起路标突起路标质量检验表（ZJ－176）7、轮廓标轮廓标质量检验表（ZJ－177）8、防眩设施防眩设施质量检验表（ZJ－178）9、隔离栅和防落网隔离栅和防落网质量检验表（ZJ－179）4.2.6环保绿化表格1、砌块体声屏障砌块声屏障质量检验表（ZJ－180）2、金属结构声屏障金属结构声屏障质量检验表（ZJ－181）3、中央分隔带绿化中央分隔带绿化质量检验表（ZJ－182）4、路侧绿化路侧绿化质量检验表（ZJ－183）5、互通立交区绿化互通区绿化质量检验表（ZJ－184）6、养护治理区、服务区养护治理区、服务区绿化质量检验表（ZJ－185）7、取、弃土场绿化取、弃土场绿化质量检验表（ZJ－186）8、直截了当喷播草灌直截了当喷播草灌现场质量检验表（ZJ－187）9、三维网植草三维网喷播草灌现场质量检验表（ZJ－188）10、客土喷播客土喷播草灌现场质量检验表（ZJ－189）11、植生袋植生袋喷播草灌现场质量检验表（ZJ－190）12、爬壁藤爬壁藤现场质量检验表（ZJ－191）绿化现场记录表（ZJ－192）4.2.7 机电工程表格通讯及照明预埋设施检验表（管道工程）（ZJ－193）通讯管道试通记录表（ZJ－194）通信人（手）孔施工检验表（ZJ－195）桥涵通信管箱施工检验表（ZJ－196）通信管道（硅芯管）施工检验表（ZJ－197）4.3 施工评定用表子分项工程质量检验评定表（ZP－001）分项工程质量检验评定表（ZP－002）分项工程质量检验评定汇总表（ZP－003）子分部工程质量检验评定汇总表（ZP－004）分部工程质量检验评定汇总表（ZP－005）单位工程质量检验评定汇总表（ZP－006）标段（合同段）工程质量检验评定汇总表（ZP－007）建设项目工程质量检验评定汇总表（ZP－008）4.4 工程治理汇总表工程质量月（年）度汇总报表（一样建设项目）（ZH－001）工程质量月（年）度汇总报表（ZH－002）施工年度打算安排表（ZH－003）施工形象进度统计表（ZH－004）施工单位机械设备情形统计表（ZH－005）仪器设备情形统计表（ZH－006）填表讲明：1）施工通用表合同段开工申请（ZK－001）表中编号为两位－□□，前一位填总监办编号，后一位填写施工合同段编号。
