现代通信网 第四章 通信网的规划设计

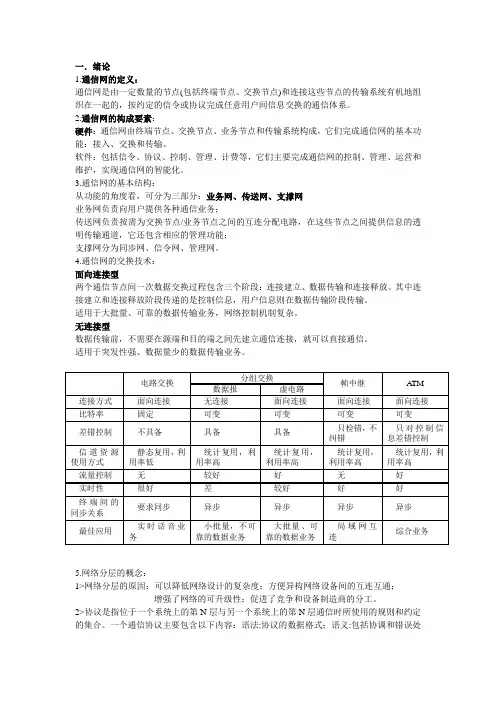

一．绪论1.通信网的定义：通信网是由一定数量的节点(包括终端节点、交换节点)和连接这些节点的传输系统有机地组织在一起的，按约定的信令或协议完成任意用户间信息交换的通信体系。

2.通信网的构成要素：硬件：通信网由终端节点、交换节点、业务节点和传输系统构成，它们完成通信网的基本功能：接入、交换和传输。

软件：包括信令、协议、控制、管理、计费等，它们主要完成通信网的控制、管理、运营和维护，实现通信网的智能化。

3.通信网的基本结构：从功能的角度看，可分为三部分：业务网、传送网、支撑网业务网负责向用户提供各种通信业务；传送网负责按需为交换节点/业务节点之间的互连分配电路，在这些节点之间提供信息的透明传输通道，它还包含相应的管理功能；支撑网分为同步网、信令网、管理网。

4.通信网的交换技术：面向连接型两个通信节点间一次数据交换过程包含三个阶段：连接建立、数据传输和连接释放。

其中连接建立和连接释放阶段传递的是控制信息，用户信息则在数据传输阶段传输。

适用于大批量、可靠的数据传输业务，网络控制机制复杂。

无连接型数据传输前，不需要在源端和目的端之间先建立通信连接，就可以直接通信。

适用于突发性强、数据量少的数据传输业务。

5.网络分层的概念：1>网络分层的原因：可以降低网络设计的复杂度；方便异构网络设备间的互连互通；增强了网络的可升级性；促进了竞争和设备制造商的分工。

2>协议是指位于一个系统上的第N 层与另一个系统上的第N 层通信时所使用的规则和约定的集合。

一个通信协议主要包含以下内容：语法:协议的数据格式；语义:包括协调和错误处分组交换 电路交换 数据报 虚电路 帧中继 ATM 连接方式面向连接 无连接 面向连接 面向连接 面向连接 比特率固定 可变 可变 可变 可变 差错控制 不具备 具备 具备 只检错，不纠错 只对控制信息差错控制 信道资源使用方式 静态复用，利用率低 统计复用，利用率高 统计复用，利用率高 统计复用，利用率高 统计复用，利用率高 流量控制 无 较好 好 无 好 实时性 很好 差 较好 好 好 终端间的同步关系要求同步 异步 异步 异步 异步 最佳应用 实时话音业务 小批量，不可靠的数据业务 大批量、可靠的数据业务 局域网互连综合业务理的控制信息；时序:包括同步和顺序控制。

通信工程师（初级）考前辅导通信专业综合能力贵州省邮电学校贵通服科技培训中心二O一四年八月考试大纲一、通信管理法规与行业规章 了解：通信科技人员的职业道德和行业道德。

熟悉：公用电信网互联管理规定。

掌握：中华人民共和国电信条例的相关规定。

二、现代通信网了解：固定电话网的结构与编号方案；移动电话网的结构与技术体制。

熟悉：数据通信网的结构和组成。

掌握：通信网的通信质量要求。

三、现代通信技术了解：卫星、多媒体和图像通信技术。

熟悉：智能网技术。

掌握：光纤通信和接入网技术。

四、现代电信业务了解：国内、国际电话通信业务。

熟悉：智能网业务。

掌握：固定电话和移动通信业务。

五、计算机应用 了解：计算机的分类。

熟悉：计算机系统的组成。

掌握：计算机硬件的组成和软件的分类。

六、通信专业外语 了解：科技外语的表达特点。

熟悉：通信常用的专业词汇、短语。

掌握：科技外语阅读技巧。

复习建议：1.时刻谨记题目类型：单选。

2.尽量少花时间，把复习时间留给实务。

3.复习有重点，抓大放小。

关于新教材：与旧版教材相比删减了部分原来就不重要的章节，没有增加内容。

改动部分会在后面的讲课中具体提出。

分值分布通信专业综合能力2009（初级）2012（初级）2012（中级）2013（初级）2013（中级）第一章 电信职业道德43255第二章 法律法规6781010第三章 现代电信网2727272726第四章 现代通信技术2323232324第五章 现代电信业务2020201515第六章 计算机应用1010101010通信英语1010101010合计100100100100100第一章&第二章&1 电信职业道德（3-5分）•科技人员职业道德（8个字）•通信科技人员职业道德（>12字，有逗号）•电信职业道德特点（人民电信为人民、八字方针、有区别有联系）•通信行业职业守则第一章&第二章&2 法律法规•电信条例（4-7分）（立法目的、适用范围、监管原则、经营原则、许可制度、资费、服务质量、不正当竞争行为、扰乱市场秩序行为）•网间互联（≥3分）（网络外部性、费用构成、管理办法、争议解决）第三章 现代电信网2009（初级）2012（初级）2012（中级）2013（初级）2013（中级）电信网15544电话网75566数据通信网131091010综合业务数字网10000移动通信网33546智能网22230信令网02100同步网00000管理网00000合计2727272726第三章详细分值分布&3.1 概述•现代通信网概述（4-5分）（系统模型、构成要素、组网、分类）例题•组网形式：例：（12年初级13题）电信网的拓扑结构有多种形式，一般在相同的网络规模条件下，采用（）拓扑结构的网络具有较高的可靠性，但线路投入较大、经济性较差。

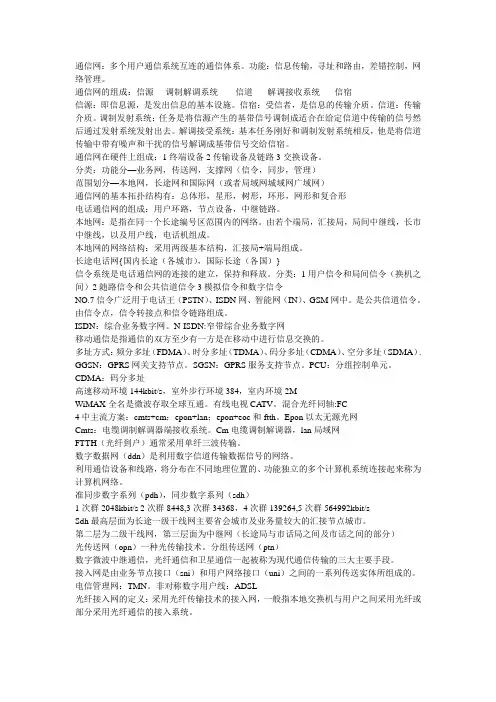

通信网：多个用户通信系统互连的通信体系。

功能：信息传输，寻址和路由，差错控制，网络管理。

通信网的组成：信源----调制解调系统------信道-----解调接收系统-----信宿信源：即信息源，是发出信息的基本设施。

信宿：受信者，是信息的传输介质。

信道：传输介质。

调制发射系统：任务是将信源产生的基带信号调制成适合在给定信道中传输的信号然后通过发射系统发射出去。

解调接受系统：基本任务刚好和调制发射系统相反，他是将信道传输中带有噪声和干扰的信号解调成基带信号交给信宿。

通信网在硬件上组成：1终端设备2传输设备及链路3交换设备。

分类：功能分—业务网，传送网，支撑网（信令，同步，管理）范围划分—本地网，长途网和国际网（或者局域网城域网广域网）通信网的基本拓扑结构有：总体形，星形，树形，环形，网形和复合形电话通信网的组成：用户环路，节点设备，中继链路。

本地网：是指在同一个长途编号区范围内的网络。

由若个端局，汇接局，局间中继线，长市中继线，以及用户线，电话机组成。

本地网的网络结构：采用两级基本结构，汇接局+端局组成。

长途电话网{国内长途（各城市），国际长途（各国）}信令系统是电话通信网的连接的建立，保持和释放。

分类：1用户信令和局间信令（换机之间）2随路信令和公共信道信令3模拟信令和数字信令NO.7信令广泛用于电话王（PSTN）、ISDN网、智能网（IN）、GSM网中。

是公共信道信令。

由信令点，信令转接点和信令链路组成。

ISDN：综合业务数字网。

N-ISDN:窄带综合业务数字网移动通信是指通信的双方至少有一方是在移动中进行信息交换的。

多址方式：频分多址（FDMA）、时分多址（TDMA）、码分多址（CDMA）、空分多址（SDMA）. GGSN：GPRS网关支持节点。

SGSN：GPRS服务支持节点。

PCU：分组控制单元。

CDMA：码分多址高速移动环境144kbit/s，室外步行环境384，室内环境2MWiMAX全名是微波存取全球互通。

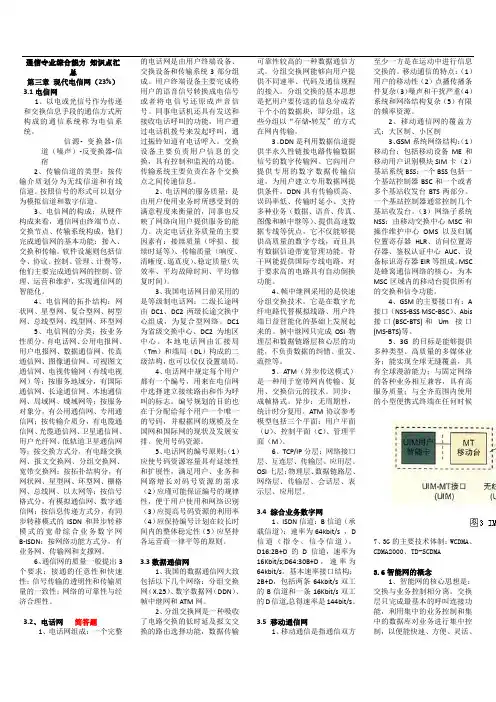

通信专业综合能力知识点汇总第三章现代电信网（23%）3.1电信网1、以电或光信号作为传递和交换信息手段的通信方式所构成的通信系统称为电信系统。

信源- 变换器-信道（噪声）-反变换器-信宿2、传输信道的类型：按传输介质划分为无线信道和有线信道。

按照信号的形式可以划分为模拟信道和数字信道。

3、电信网的构成：从硬件构成来看，通信网由终端节点、交换节点、传输系统构成，他们完成通信网的基本功能：接入、交换和传输。

软件设施则包括信令、协议、控制、管理、计费等，他们主要完成通信网的控制、管理、运营和维护，实现通信网的智能化。

4、电信网的拓扑结构：网状网、星型网、复合型网、树型网、总线型网、线型网、环型网5、电信网的分类：按业务性质分，有电话网、公用电报网、用户电报网、数据通信网、传真通信网、图像通信网、可视图文通信网、电视传输网（有线电视网）等；按服务地域分，有国际通信网、长途通信网、本地通信网、局域网、城域网等；按服务对象分，有公用通信网、专用通信网；按传输介质分，有电缆通信网、光缆通信网、卫星通信网、用户光纤网、低轨道卫星通信网等；按交换方式分，有电路交换网、报文交换网、分组交换网、宽带交换网；按拓扑结构分，有网状网、星型网、环型网、栅格网、总线网、以太网等；按信号格式分，有模拟通信网、数字通信网；按信息传递方式分，有同步转移模式的ISDN和异步转移模式的宽带综合业务数字网B-ISDN；按网络功能方式分，有业务网、传输网和支撑网。

6、通信网的质量一般提出3个要求：接通的任意性和快速性；信号传输的透明性和传输质量的一致性；网络的可靠性与经济合理性。

3.2、电话网简答题1、电话网组成：一个完整的电话网是由用户终端设备、交换设备和传输系统3部分组成。

用户终端设备主要完成将用户的语音信号转换成电信号或者将电信号还原成声音信号。

同事电话机还具有发送和接收电话呼叫的功能，用户通过电话机拨号来发起呼叫，通过振铃知道有电话呼入。

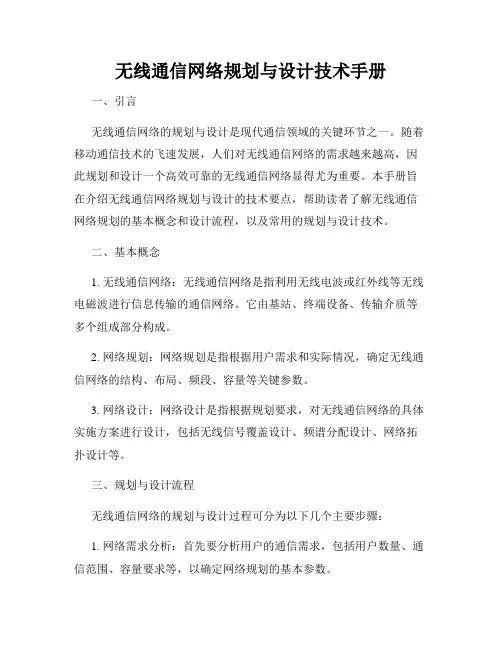

无线通信网络规划与设计技术手册一、引言无线通信网络的规划与设计是现代通信领域的关键环节之一。

随着移动通信技术的飞速发展，人们对无线通信网络的需求越来越高，因此规划和设计一个高效可靠的无线通信网络显得尤为重要。

本手册旨在介绍无线通信网络规划与设计的技术要点，帮助读者了解无线通信网络规划的基本概念和设计流程，以及常用的规划与设计技术。

二、基本概念1. 无线通信网络：无线通信网络是指利用无线电波或红外线等无线电磁波进行信息传输的通信网络。

它由基站、终端设备、传输介质等多个组成部分构成。

2. 网络规划：网络规划是指根据用户需求和实际情况，确定无线通信网络的结构、布局、频段、容量等关键参数。

3. 网络设计：网络设计是指根据规划要求，对无线通信网络的具体实施方案进行设计，包括无线信号覆盖设计、频谱分配设计、网络拓扑设计等。

三、规划与设计流程无线通信网络的规划与设计过程可分为以下几个主要步骤：1. 网络需求分析：首先要分析用户的通信需求，包括用户数量、通信范围、容量要求等，以确定网络规划的基本参数。

2. 网络规划：根据需求分析的结果，设计网络的覆盖范围、拓扑结构、基站数量、频段分配等关键参数。

3. 信号覆盖设计：根据网络规划确定的覆盖范围，进行无线信号的覆盖设计，包括确定基站的位置和天线参数等。

4. 频谱分配设计：根据网络规划确定的频段，设计频谱的分配方案，以确保不同基站间信号的互不干扰。

5. 网络拓扑设计：设计网络的拓扑结构，包括无线链接的布局、网络层次结构、传输链路等。

6. 网络优化与测试：对设计完成的无线通信网络进行优化和测试，包括信号质量测试、网络性能测试等。

四、常用规划与设计技术1. 射频规划：射频规划是指根据用户需求和环境条件，确定基站的布放位置和信号覆盖范围，以实现无线通信网络的全面覆盖。

2. 频谱规划：频谱规划是指根据网络容量需求和频段的可用情况，合理分配不同频段的信道资源，以充分利用有限的频谱资源。

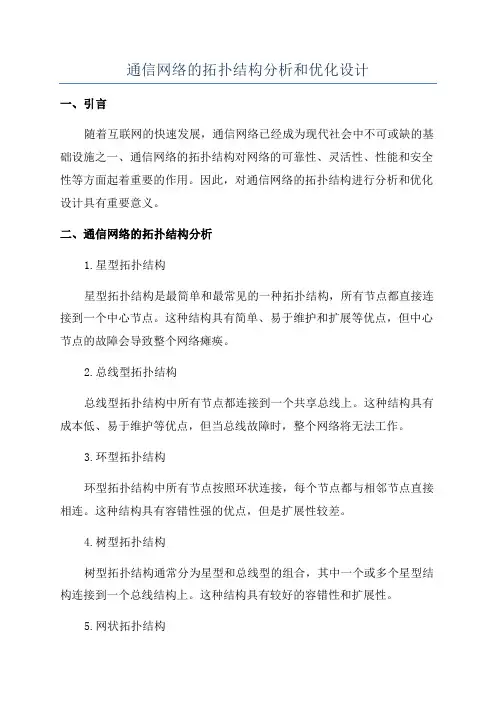

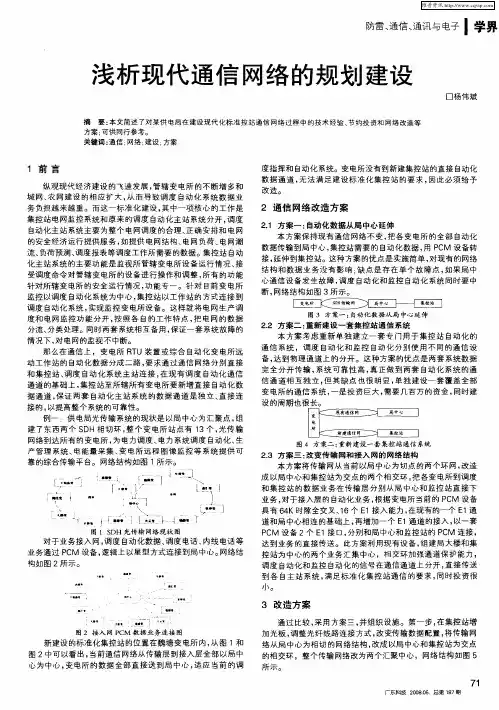

通信网络的拓扑结构分析和优化设计一、引言随着互联网的快速发展，通信网络已经成为现代社会中不可或缺的基础设施之一、通信网络的拓扑结构对网络的可靠性、灵活性、性能和安全性等方面起着重要的作用。

因此，对通信网络的拓扑结构进行分析和优化设计具有重要意义。

二、通信网络的拓扑结构分析1.星型拓扑结构星型拓扑结构是最简单和最常见的一种拓扑结构，所有节点都直接连接到一个中心节点。

这种结构具有简单、易于维护和扩展等优点，但中心节点的故障会导致整个网络瘫痪。

2.总线型拓扑结构总线型拓扑结构中所有节点都连接到一个共享总线上。

这种结构具有成本低、易于维护等优点，但当总线故障时，整个网络将无法工作。

3.环型拓扑结构环型拓扑结构中所有节点按照环状连接，每个节点都与相邻节点直接相连。

这种结构具有容错性强的优点，但是扩展性较差。

4.树型拓扑结构树型拓扑结构通常分为星型和总线型的组合，其中一个或多个星型结构连接到一个总线结构上。

这种结构具有较好的容错性和扩展性。

5.网状拓扑结构网状拓扑结构中的节点之间可以直接连接，每个节点都可以与其他任意节点进行通信。

这种结构具有较高的灵活性和可靠性，但成本较高。

三、通信网络的优化设计1.路由算法的优化路由算法是指将数据包从源节点传输到目标节点的方法。

优化路由算法可以减少网络的延迟、提高吞吐量和稳定性。

常用的路由算法有最短路径算法、负载均衡算法等。

2.拓扑结构的优化根据网络的规模和需求，选择合适的拓扑结构可以提高网络的扩展性和容错性。

同时，合理规划网络的布局和连接方式，以减少信号干扰和数据丢失。

3.带宽管理的优化优化带宽管理可以提高网络的通信效率和资源利用率。

通过合理分配带宽资源，确保网络中各个节点之间能够平衡地进行数据传输，避免出现拥堵和阻塞现象。

4.安全性的优化5.故障恢复的优化故障恢复是指在网络发生故障时能够迅速恢复正常工作。

通过设计冗余路径、备份节点和监测机制等方法，可以提高网络的可靠性和故障恢复能力。

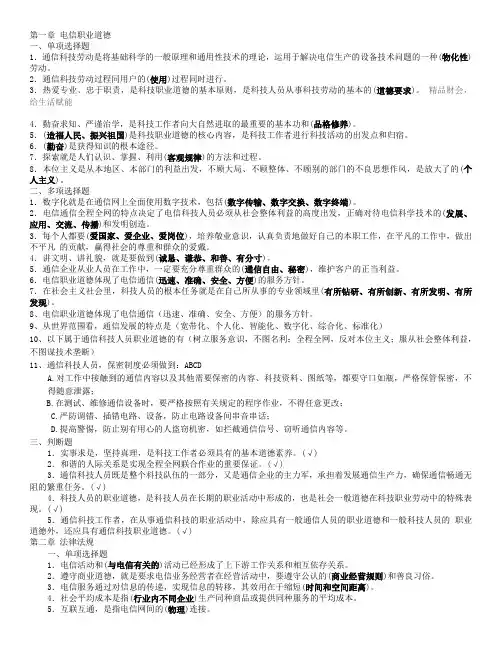

第一章电信职业道德一、单项选择题1．通信科技劳动是将基础科学的一般原理和通用性技术的理论，运用于解决电信生产的设备技术问题的一种(物化性)劳动。

2．通信科技劳动过程同用户的(使用)过程同时进行。

3．热爱专业、忠于职责，是科技职业道德的基本原则，是科技人员从事科技劳动的基本的(道德要求)。

精品财会，给生活赋能4．勤奋求知、严谨治学，是科技工作者向大自然进取的最重要的基本功和(品格修养)。

5．(造福人民、振兴祖国)是科技职业道德的核心内容，是科技工作者进行科技活动的出发点和归宿。

6．(勤奋)是获得知识的根本途径。

7．探索就是人们认识、掌握、利用(客观规律)的方法和过程。

8．本位主义是从本地区、本部门的利益出发，不顾大局、不顾整体、不顾别的部门的不良思想作风，是放大了的(个人主义)。

二、多项选择题1．数字化就是在通信网上全面使用数字技术，包括(数字传输、数字交换、数字终端)。

2．电信通信全程全网的特点决定了电信科技人员必须从社会整体利益的高度出发，正确对待电信科学技术的(发展、应用、交流、传播)和发明创造。

3．每个人都要(爱国家、爱企业、爱岗位)，培养敬业意识，认真负责地做好自己的本职工作，在平凡的工作中，做出不平凡的贡献，赢得社会的尊重和群众的爱戴。

4．讲文明、讲礼貌，就是要做到(诚恳、谦恭、和善、有分寸)。

5．通信企业从业人员在工作中，一定要充分尊重群众的(通信自由、秘密)，维护客户的正当利益。

6．电信职业道德体现了电信通信(迅速、准确、安全、方便)的服务方针。

7．在社会主义社会里，科技人员的根本任务就是在自己所从事的专业领域里(有所钻研、有所创新、有所发明、有所发现)。

8、电信职业道德体现了电信通信（迅速、准确、安全、方便）的服务方针。

9、从世界范围看，通信发展的特点是（宽带化、个人化、智能化、数字化、综合化、标准化）10、以下属于通信科技人员职业道德的有（树立服务意识，不图名利；全程全网，反对本位主义；服从社会整体利益，不图谋技术垄断）11、通信科技人员，保密制度必须做到：ABCDA.对工作中接触到的通信内容以及其他需要保密的内容、科技资料、图纸等，都要守口如瓶，严格保管保密，不得随意泄露；B.在测试、维修通信设备时，要严格按照有关规定的程序作业，不得任意更改；C.严防调错、插错电路、设备，防止电路设备间串音串话；D.提高警惕，防止别有用心的人盗窃机密，如拦截通信信号、窃听通信内容等。

现代通信工程组网设计方案一、项目概述随着信息技术的不断发展，通信工程在各行业中的应用越来越广泛。

本项目旨在设计一种现代化的通信工程组网方案，以满足企业或机构的通信需求，提高通信效率和稳定性。

二、需求分析1. 高效的数据传输：需要设计能够支持大规模数据传输的通信网络，能够满足日益增长的数据传输需求。

2. 稳定的通信环境：需要保障通信网络的稳定性，确保通信服务的连续性和可靠性。

3. 灵活的扩展能力：需要设计出一种可扩展的通信网络方案，以便根据实际需求随时进行扩建。

4. 安全可靠：通信网络需要具备一定的安全性和可靠性，以防止机密信息被泄露或通信中断。

三、设计方案1. 网络拓扑结构为了满足上述需求，我们计划采用星型拓扑结构，即以一台核心交换设备为中心，连接多个终端设备。

这种结构具有稳定性强、扩展灵活等特点，适合面向企业和机构的通信需求。

2. 网络设备选择核心交换设备采用高性能、高可靠性的交换机，以保证网络的稳定和高效运行。

终端设备采用工业级交换机或路由器，以提供高速数据传输和可靠通信环境。

3. 网络连接方式采用光纤作为主干网传输介质，以满足高速数据传输的要求。

对于终端设备之间的连接，可以选择有线或无线连接，根据实际情况进行选择。

4. 网络安全设计网络安全是通信网络设计的重要组成部分，我们计划采用多层次的安全防护策略，包括数据加密、访问控制、防火墙等措施，以确保通信网络的安全可靠。

5. 管理和监控为了更好地管理和监控通信网络，我们计划引入网络管理系统，以实现对通信设备的监控、故障检测和性能管理等功能，提高网络的可管理性和稳定性。

四、实施方案1. 阶段性实施针对大型通信工程，我们计划分阶段实施，首先完成核心交换设备的部署和调试，然后逐步进行终端设备的接入和各项功能的配置。

2. 人员培训在实施阶段，我们将为相关管理人员和技术人员进行培训，使其能够熟练掌握通信网络的管理和维护技术，确保通信网络的正常运行。

3. 稽核和验收在实施完成后，我们将进行稽核和验收，确保通信网络按照设计方案的要求正常运行，并满足实际需求。

现代数据通信网络的架构设计与实现随着信息技术的不断发展，人们对于数据传输的需求也越来越高。

而现代数据通信网络的架构设计和实现则是实现数据传输的基础。

本文将从几个方面来探讨现代数据通信网络的架构设计与实现，以期给读者一些启示和参考。

一、架构设计1.分层架构现代数据通信网络通常使用分层架构。

其中，分层架构将网络分为多层，每层都有不同的功能和任务。

这种分层设计可以使得网络变得更为可靠，各层之间也更加清晰地划分了职责。

2.模块化设计网络中的各个组件都需要完成特定的功能，而模块化设计可以使得组件的开发更加灵活、易于维护。

此外，模块之间也可以相互独立，同时能够实现有效的通信和协作。

3.分布式设计现代数据通信网络通常采用分布式设计，将网络中的各个节点分布在不同的地方，互相之间可以共享信息和资源。

这种设计方式可以更好地处理网络中出现的各种问题。

二、实现技术1.多路复用技术多路复用技术可以让多个数据流在同一物理链路上传输，从而提高数据传输的效率。

这种技术适用于互联网上的各种应用，例如文件传输、视频流传输等等。

2.路由选择技术路由选择技术是现代网络实现的基础之一。

通过路由选择技术可以实现数据的传输，并且能够自动地选择最佳路径进行传输。

这种技术可以提高网络的可靠性和效率。

3.网络安全技术网络安全技术是现代网络设计中至关重要的一环。

网络攻击和安全漏洞的问题会导致数据泄露、网络瘫痪等问题。

现代网络采用多种技术来保证网络的安全，例如防火墙、加密技术等等。

三、应用场景1.云计算中的数据传输云计算是现代信息技术中最为流行的应用之一。

在云计算中，数据存储和处理通常都是分布式完成的。

因此，在云计算中实现高效的数据传输至关重要，这也促进了现代数据通信网络的发展。

2.物联网中的数据传输物联网是一种新兴的信息技术，它使得各种设备可以相互之间通信。

而物联网中的设备数量非常庞大，因此，现代数据通信网络也需要能够承担更加庞大的传输任务。

3.智能制造中的数据传输智能制造是现代制造业中的一种重要趋势。
