2020版高考化学一轮复习 全国卷热考微专题(14)“数形结合”突破化学平衡图象题学案

一、选择题1.（宁夏理综第10题，6分）硫代硫酸钠溶液与稀硫酸反应的化学方程式为：Na 2S 2O 3+H 2SO 4=Na 2SO 4+SO 2+S↓+H 2O,下列各组实验中最先出现浑浊的是 实验 反应温度/℃ Na 2S 2O 3溶液 稀H 2SO 4H 2O V/mL c/（mol·L -1）V/mL c/（mol·L -1）V/mL A 25 5 0.1 10 0.1 5 B 25 5 0.2 5 0.2 10 C 35 5 0.1 10 0.1 5 D 3550.250.2101.答案：D【详解】速率越大，越先出现浑浊，AC 浓度相同，C 的温度高，化学反应速率大；BD 浓度相同，D 的温度高，化学反应速率大；C 和D 比较，温度相同，比较浓度，将10mL 水各5mL 分配给Na 2S 2O 3溶液和稀H 2SO 4，二者的浓度和C 选项的浓度相同，但是在C 选项中还有5mL 水存在，C 的浓度低于D 的浓度，D 的反应速率大，先出现浑浊。

【要点1】比较法的应用是在有相同点的前提下比较不同点；例如在本题中浓度相同比温度，温度相同比浓度。

【要点2】比较化学反应速率的方法：①以同一物质为参照物，②反应速率的单位相同，③温度相同时浓度越大化学反应速率越大；④浓度相同时，温度越高，化学反应速率越大。

2.（全国卷I 理综化学第13题，6分）下图表示反应X(g)4Y(g)+Z(g) 0H <∆在某温度时X 的浓度随时间变化的曲线下列有关该反应的描述正确的是 A ．第6min 后，反应就终止了B ．x 的平衡转化率为85％C ．若升高温度，x 的平衡转化率将大于85％D ．若降低温度，v 正和v 逆将以同样倍数减小2.答案：B解析：第6min 后，X 的浓度不再随时间的延长而改变，说明反应达到平衡反应，化学平衡是动态平衡，A 错误；X 的起始浓度是1.0mol/L, X 的平衡浓度是0.15mol/L ，反应达到平衡时X 的转化浓度是0.85mol/L （1.0mol/L-0.15mol/L ），x 的平衡转化率为85％，B 对；X(g)4Y(g)+Z(g) 0H <∆该反应的正反应是放热反应，逆反应时吸热反应，升高温度平衡向吸热反应方向移动，x 是反应物，x 的平衡转化率将小于85％，C 错；若降低温度，化学反应速率都降低，v 正（放热反应速率）降低的倍数小，v 逆（吸热反应速率）降低的倍数大，化学平衡向正反应方向移动。

高考专题讲座（四）化学平衡图像的分类突破化学平衡的图像是全国卷命题的热点，主要以n卷非选择题为主。

图像中蕴含着丰富的信息，具有简明、直观、形象的特点，命题形式灵活，难度不大，解题的关键是根据反应特点明确反应条件，认真分析图像，充分挖掘蕴含的信息，紧扣化学原理，找准切入点解决问题。

解题思路看面（纵.横坐标的意义）二看线（线的走向和变化趋势）看图像|一，三看点（起点、拐点、终点）四看辅助线（如等温线、等压线、平衡线）【五看量的变化（如浓度变化、温度变化）*（联想平衡移动原理，分析条件对反应速率、管昼化学平衡移动的影响忌丽（利用原理，结合图像,分析图像中代表反应以切T i速率变化或化学平衡的线，作出判断曲线的意义是外界条件（如温度、压强等）对正、逆反应速率影响的变化趋势及变化幅度。

图中交点是平衡状态，压强或温度增大，正反应速率增大得快，平衡正向移动。

［对点训练］1.下列各图是温度（或压强）对反应2A（s）+ 2B（g）=^2C（g）+D（g）（正反应为吸热反应）的正、逆反应速率的影响，曲线交点表示建立平衡时的温度或压强，其中正确的是（）C ［根据化学反应特点，升温平衡向正向移动，但v正、v逆均增大，加压平衡向逆向移动，v逆>v正。

］已知不同温度或压强下，反应物的转化率W或百分含量)与时间的关系曲线，推断温度的高低及反应的热效应或压强的大小及气体物质间的化学计量数的关系。

［以mA(g) + nB(g) =^pC(g)中反应物的转化率娟为例说明］［方法规律］(1) “先拐先平，数值大”原则分析反应由开始(起始物质相同时)达到平衡所用时间的长短可推知反应条件的变化。

①若为温度变化引起，温度较高时，反应达平衡所需时间短。

如甲中T2>T1。

②若为压强变化引起，压强较大时，反应达平衡所需时间短。

如乙中p i>p2o③若为使用催化剂引起，使用适宜催化剂时，反应达平衡所需时间短。

如图内中a使用催化剂。

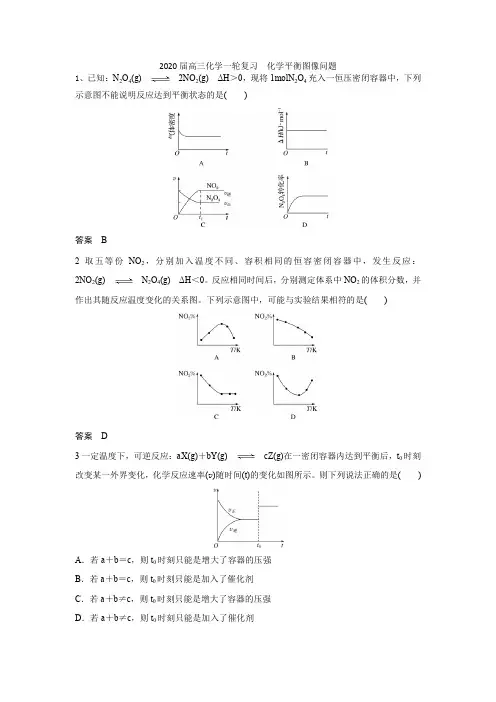

2020届高三化学一轮复习化学平衡图像问题O4(g)2NO2(g)ΔH＞0，现将1molN2O4充入一恒压密闭容器中，下列1、已知：N示意图不能说明反应达到平衡状态的是()答案 B2取五等份NO2，分别加入温度不同、容积相同的恒容密闭容器中，发生反应：(g)N2O4(g)ΔH＜0。

反应相同时间后，分别测定体系中NO2的体积分数，并2NO作出其随反应温度变化的关系图。

下列示意图中，可能与实验结果相符的是()答案 D时刻3一定温度下，可逆反应：a X(g)＋b Y(g)c Z(g)在一密闭容器内达到平衡后，t改变某一外界变化，化学反应速率(v)随时间(t)的变化如图所示。

则下列说法正确的是()A．若a＋b＝c，则t0时刻只能是增大了容器的压强B．若a＋b＝c，则t0时刻只能是加入了催化剂C．若a＋b≠c，则t0时刻只能是增大了容器的压强D．若a＋b≠c，则t0时刻只能是加入了催化剂答案 D4在容积不变的密闭容器中存在如下反应：2SO(g)＋O2(g) 2SO3(g)ΔH＜0。

某研究小组研究了其他条件不变时，改变某一条件对上述反应的影响，下列分析正确的是()A．图Ⅰ表示的是t1时刻增大O2的浓度对反应速率的影响B．图Ⅱ表示的是t1时刻加入催化剂对反应速率的影响C．图Ⅲ表示的是催化剂对平衡的影响，且甲的催化剂效率比乙高D．图Ⅲ表示的是压强对化学平衡的影响，且乙的压强较高答案 B5、I在KI溶液中存在下列平衡：I2(aq)＋I－(aq)I－3(aq)，某I2、KI混合溶液中，I－3的物质的量浓度c(I－3)与温度T的关系如图所示(曲线上任何一点都表示平衡状态)。

下列说法不正确的是()A．温度为T1时，向该平衡体系中加入KI固体，平衡正向移动(aq)＋I－(aq)I－3(aq)的ΔH＜0B．IC．若T1时，反应进行到状态d时，一定有v正＞v逆D．状态a与状态b相比，状态b时I2的转化率更高答案 D6、乙醇是重要的有机化工原料，可由乙烯水化法生产，反应的化学方程式如下：C2H4(g)O(g)C2H5OH(g)，下图为乙烯的平衡转化率与温度(T)、压强(p)的关系[起始＋Hn(C2H4)∶n(H2O)＝1∶1]。

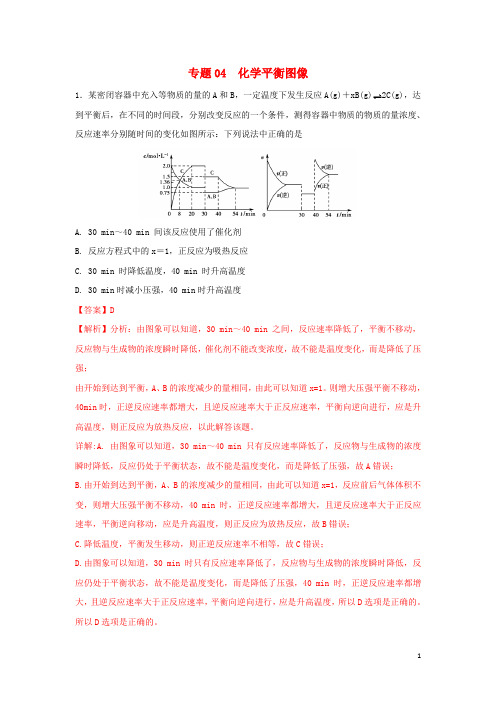

专题04 化学平衡图像1．某密闭容器中充入等物质的量的A和B，一定温度下发生反应A(g)＋xB(g)2C(g)，达到平衡后，在不同的时间段，分别改变反应的一个条件，测得容器中物质的物质的量浓度、反应速率分别随时间的变化如图所示：下列说法中正确的是A. 30 min～40 min 间该反应使用了催化剂B. 反应方程式中的x＝1，正反应为吸热反应C. 30 min 时降低温度，40 min 时升高温度D. 30 min时减小压强，40 min时升高温度【答案】D【解析】分析：由图象可以知道，30 min～40 min之间，反应速率降低了，平衡不移动，反应物与生成物的浓度瞬时降低，催化剂不能改变浓度，故不能是温度变化，而是降低了压强；由开始到达到平衡，A、B的浓度减少的量相同，由此可以知道x=1。

则增大压强平衡不移动，40min时，正逆反应速率都增大，且逆反应速率大于正反应速率，平衡向逆向进行，应是升高温度，则正反应为放热反应，以此解答该题。

详解:A. 由图象可以知道，30 min～40 min只有反应速率降低了，反应物与生成物的浓度瞬时降低，反应仍处于平衡状态，故不能是温度变化，而是降低了压强，故A错误；B.由开始到达到平衡，A、B的浓度减少的量相同，由此可以知道x=1，反应前后气体体积不变，则增大压强平衡不移动，40 min时，正逆反应速率都增大，且逆反应速率大于正反应速率，平衡逆向移动，应是升高温度，则正反应为放热反应，故B错误；C.降低温度，平衡发生移动，则正逆反应速率不相等，故C错误；D.由图象可以知道，30 min时只有反应速率降低了，反应物与生成物的浓度瞬时降低，反应仍处于平衡状态，故不能是温度变化，而是降低了压强，40 min时，正逆反应速率都增大，且逆反应速率大于正反应速率，平衡向逆向进行，应是升高温度，所以D选项是正确的。

所以D选项是正确的。

2．下列说法正确的是A. 由图甲可知，升高温度醋酸钠的水解程度增大B. 由图乙可知，a点的数值比b点的数值大C. 由图丙可知，反应是吸热反应D. 由图丁可知，反应金刚石，石墨，的焓变【答案】A【解析】分析：升高温度醋酸钠溶液的pH增大，故其水解程度增大；只与温度有关；T2对应的化学反应速率较大，故T2温度较高，C的平衡时的体积分数较小，故反应是放热反应；反应金刚石，石墨，是放热反应，由盖斯定律可知，。

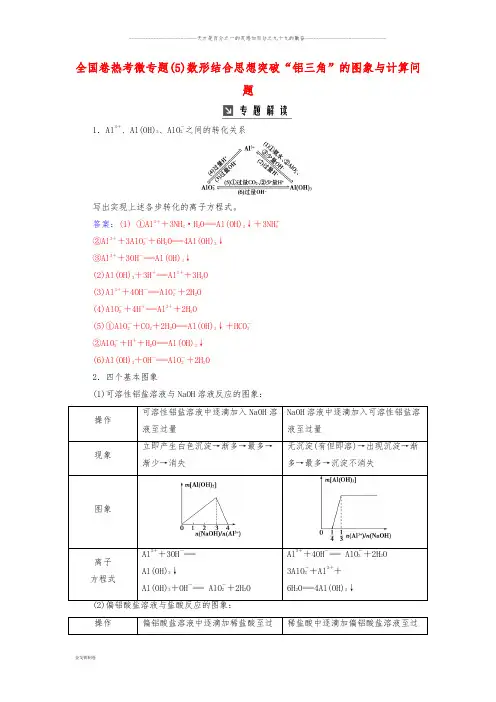

全国卷热考微专题(5)数形结合思想突破“铝三角”的图象与计算问题1．Al3＋、Al(OH)3、AlO－2之间的转化关系写出实现上述各步转化的离子方程式。

答案：(1) ①Al3＋＋3NH3·H2O===Al(OH)3↓＋3NH＋4②Al3＋＋3AlO－2＋6H2O===4Al(OH)3↓③Al3＋＋3OH－===Al(OH)3↓(2)Al(OH)3＋3H＋===Al3＋＋3H2O(3)Al3＋＋4OH－===AlO－2＋2H2O(4)AlO－2＋4H＋===Al3＋＋2H2O(5)①AlO－2＋CO2＋2H2O===Al(OH)3↓＋HCO－3②AlO－2＋H＋＋H2O===Al(OH)3↓(6)Al(OH)3＋OH－===AlO－2＋2H2O2．四个基本图象(1)可溶性铝盐溶液与NaOH溶液反应的图象：操作可溶性铝盐溶液中逐滴加入NaOH溶液至过量NaOH溶液中逐滴加入可溶性铝盐溶液至过量现象立即产生白色沉淀→渐多→最多→渐少→消失无沉淀(有但即溶)→出现沉淀→渐多→最多→沉淀不消失图象离子方程式Al3＋＋3OH－===Al(OH)3↓Al(OH)3＋OH－=== AlO－2＋2H2OAl3＋＋4OH－=== AlO－2＋2H2O3AlO－2＋Al3＋＋6H2O===4Al(OH)3↓操作偏铝酸盐溶液中逐滴加稀盐酸至过稀盐酸中逐滴加偏铝酸盐溶液至过量量现象立即产生白色沉淀→渐多→最多→渐少→消失无沉淀(有但即溶)→出现沉淀→渐多→最多→沉淀不消失图象离子 方程式AlO －2＋H ＋＋H 2O=== Al(OH)3↓ Al(OH)3＋3H ＋===Al 3＋＋3H 2OAlO －2＋4H ＋===Al 3＋＋2H 2O Al 3＋＋3AlO －2＋ 6H 2O===4Al(OH)3↓(1)向AlCl 3溶液中逐滴加入氨水或NaAlO 2溶液至过量，图象如图1所示。

(2)向NaAlO 2溶液中逐滴加入AlCl 3溶液或通入CO 2至过量，图象如图2所示。

2020年高二化学专题复习——常考速率、平衡图像识图策略（知识梳理与训练）（选修4人教版）知识梳理一、常规图像分类突破典型图像和典型例题1．速率时间图像(1)当可逆反应达到一种平衡后，若某一时刻外界条件发生改变，都可能使速率—时间图像的曲线出现不连续的情况，根据出现“断点”前后的速率大小，即可对外界条件的变化情况作出判断。

如图：t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)。

(2)“渐变”类v－t图像t1时v′逆突然减小，v′正逐渐减小；v′正＞v′逆，平衡向正反应方向移动t1时其他条件不变，减小生成物的浓度(3)利用图像“断点”判断影响速率的外因图像t1时刻所改变的条件温度升高降低升高降低正反应为放热的反应正反应为吸热的反应压强增大减小增大减小正反应为气体物质的量增大的反应正反应为气体物质的量减小的反应应用体验在一密闭容器中发生反应N2＋3H22NH3ΔH＜0，达到平衡后，只改变某一个条件时，反应速率与反应时间的关系如图所示。

回答下列问题：(1)处于平衡状态的时间段是________(填字母，下同)。

A．t0～t1B．t1～t2C．t2～t3D．t3～t4E．t4～t5F．t5～t6(2)判断t1、t3、t4时刻分别改变的一个条件。

A．增大压强B．减小压强C．升高温度D．降低温度E．加催化剂F．充入氮气t1时刻________；t3时刻________；t4时刻________。

(3)依据(2)中的结论，下列时间段中，氨的百分含量最高的是__________。

A．t0～t1B．t2～t3C．t3～t4D．t5～t6(4)如果在t6时刻，从反应体系中分离出部分氨，t7时刻反应达到平衡状态，请在图中画出反应速率的变化曲线。

答案(1)ACDF(2)C E B(3)A(4)解析(1)根据图示可知，t0～t1、t2～t3、t3～t4、t5～t6时间段内，v正、v逆相等，反应处于平衡状态。

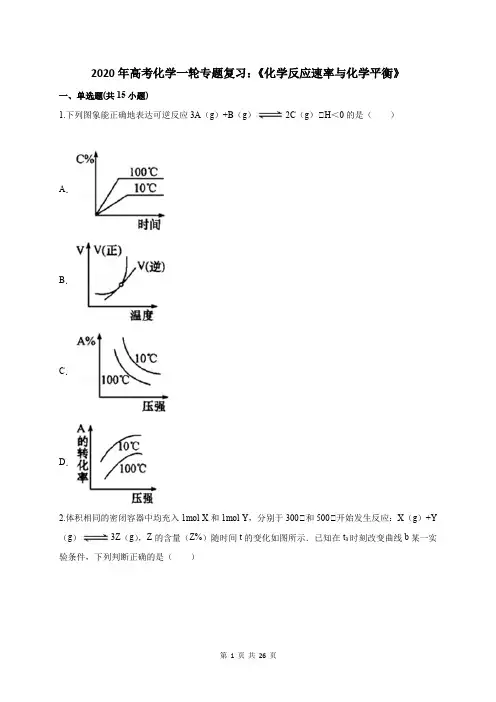

2020年高考化学一轮专题复习：《化学反应速率与化学平衡》一、单选题(共15小题)1.下列图象能正确地表达可逆反应3A（g）+B（g）2C（g）△H＜0的是（）A．B．C．D．2.体积相同的密闭容器中均充入1mol X和1mol Y，分别于300℃和500℃开始发生反应：X（g）+Y （g）3Z（g），Z的含量（Z%）随时间t的变化如图所示．已知在t3时刻改变曲线b某一实验条件，下列判断正确的是（）A．曲线a是500℃时的图象B．从0到t1时刻，反应物X（g）的＞1C．t2时刻生成物Z的量D．t3时刻改变的条件可能是降温3.已知：CO（g）+H2O（g）═CO2（g）+H2（g）△H=﹣41kJ/mol，相同温度下，在体积均为2L的三个恒温密闭容器中，加入一定量的反应物发生反应．相关数据如下：下列说法中，不正确的是（）A．若容器①中反应10min达到平衡，0至10min时间内，用CO表示的平均反应速率υ（CO）=4.0×10﹣2mol/（L•min）B．容器③中，开始时υ（CO）生成＞υ（CO）消耗C．达平衡过程体系能量的变化：Q1=4Q2D．平衡时，①与②容器中CO的体积分数相等4.在2L的密闭容器中进行如下反应：CO（g）+H2O（g）CO2（g）+H2（g），有如下数据：下列说法正确的是（）A．正反应为吸热反应B．实验1中，CO的转化率为80%C．650℃时，化学平衡常数D．实验1再加入1.0molH2O，重新达到平衡时，n（CO2）为1.6mol5.下列用来表示可逆反应△H<0的图像正确的是( )A．答案AB．答案BC．答案CD．答案D6.对于反应A(s)+2B(g)3C(g)；△H＞0，C%跟外界条件X、Y的关系如图所示，下列结论正确的是A．Y表示温度，X表示压强，且Y3＞Y2＞Y1B．Y表示压强，X表示温度，且Y3＞Y2＞Y1C．X表示压强，Y表示温度，且Y1＞Y2＞Y3D．X表示温度，Y表示压强，且Y1＞Y2＞Y37.对反应A＋B AB来说，常温下按以下情况进行反应：①20 mL溶液中含A，B各0.01 mol②50 mL溶液中含A，B各0.05 mol③0.1 mol·L－1的A，B溶液各10 mL④0.5 mol·L－1的A，B溶液各50 mL四者反应速率的大小关系是()A．②>①>④>③B．④>③>②>①C．①>②>④>③D．①>②>③>④8.某温度下2 L密闭容器中，3种气体起始状态和平衡状态时的物质的量(n)如下表所示。

【2．2019年海南卷】反应C2H6(g)C2H4(g)+H2(g)ΔH>0，在一定条件下于密闭容器中达到平衡。

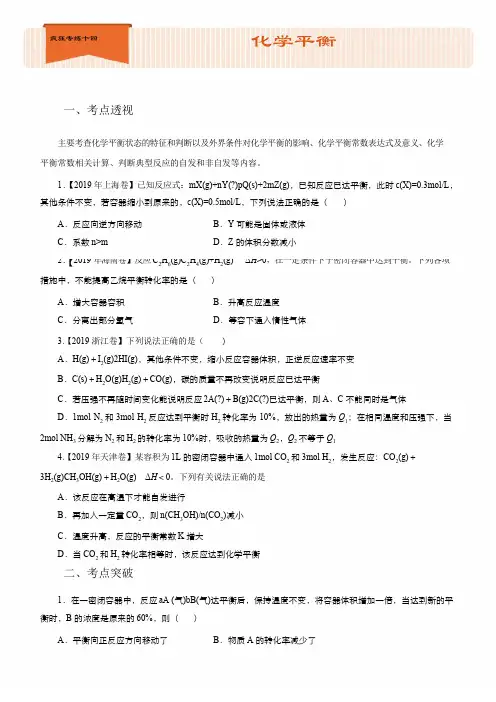

下列各项疯狂专练十四化学平衡一、考点透视主要考查化学平衡状态的特征和判断以及外界条件对化学平衡的影响、化学平衡常数表达式及意义、化学平衡常数相关计算、判断典型反应的自发和非自发等内容。

1．2019年上海卷】已知反应式：mX(g)+nY(?)pQ(s)+2mZ(g)，已知反应已达平衡，此时c(X)=0.3mol/L，其他条件不变，若容器缩小到原来的，c(X)=0.5mol/L，下列说法正确的是（）A．反应向逆方向移动C．系数n>m B．Y可能是固体或液体D．Z的体积分数减小【措施中，不能提高乙烷平衡转化率的是（）A．增大容器容积C．分离出部分氢气B．升高反应温度D．等容下通入惰性气体3．【2019浙江卷】下列说法正确的是（）A．H(g)＋I2(g)2HI(g)，其他条件不变，缩小反应容器体积，正逆反应速率不变B．C(s)＋H2O(g)H2(g)＋CO(g)，碳的质量不再改变说明反应已达平衡C．若压强不再随时间变化能说明反应2A(?)＋B(g)2C(?)已达平衡，则A、C不能同时是气体D．1mol N2和3mol H2反应达到平衡时H2转化率为10%，放出的热量为Q1；在相同温度和压强下，当2mol NH3分解为N2和H2的转化率为10%时，吸收的热量为Q2，Q2不等于Q14．【2019年天津卷】某容积为1L的密闭容器中通入1mol CO2和3mol H2，发生反应：CO2(g)＋3H2(g)CH3OH(g)＋H2O(g)ΔH＜0。

下列有关说法正确的是A．该反应在高温下才能自发进行B．再加入一定量CO2，则n(CH3OH)/n(CO2)减小C．温度升高，反应的平衡常数K增大D．当CO2和H2转化率相等时，该反应达到化学平衡二、考点突破1．在一密闭容器中，反应aA(气)bB(气)达平衡后，保持温度不变，将容器体积增加一倍，当达到新的平衡时，B的浓度是原来的60%，则（）A．平衡向正反应方向移动了B．物质A的转化率减少了＋N(g)可用于净化汽车尾气，已知该反应速率极慢，570K时平衡常数为1×1059。

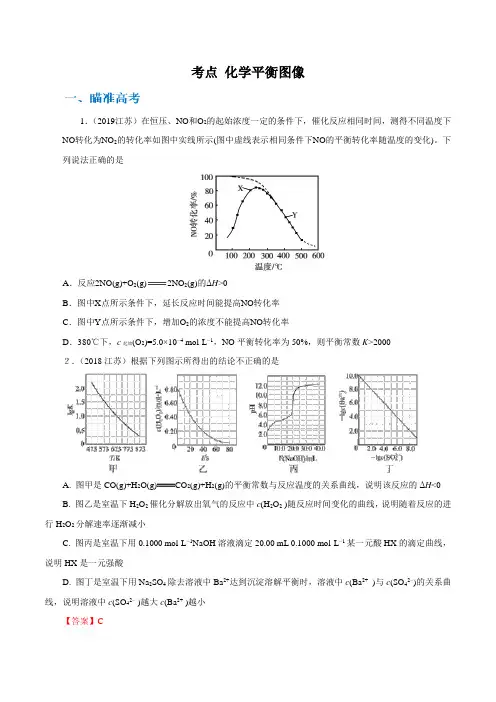

考点化学平衡图像1．（2019江苏）在恒压、NO和O2的起始浓度一定的条件下，催化反应相同时间，测得不同温度下NO转化为NO2的转化率如图中实线所示(图中虚线表示相同条件下NO的平衡转化率随温度的变化)。

下列说法正确的是A．反应2NO(g)+O2(g)2NO2(g)的ΔH>0B．图中X点所示条件下，延长反应时间能提高NO转化率C．图中Y点所示条件下，增加O2的浓度不能提高NO转化率D．380℃下，c起始(O2)=5.0×10−4 mol·L−1，NO平衡转化率为50%，则平衡常数K>2000２．（2018江苏）根据下列图示所得出的结论不正确的是A. 图甲是CO(g)+H 2O(g)CO2(g)+H2(g)的平衡常数与反应温度的关系曲线，说明该反应的ΔH<0B. 图乙是室温下H2O2催化分解放出氧气的反应中c(H2O2 )随反应时间变化的曲线，说明随着反应的进行H2O2分解速率逐渐减小C. 图丙是室温下用0.1000 mol·L−1NaOH溶液滴定20.00 mL 0.1000 mol·L−1某一元酸HX的滴定曲线，说明HX是一元强酸D. 图丁是室温下用Na2SO4除去溶液中Ba2+达到沉淀溶解平衡时，溶液中c(Ba2+)与c(SO42−)的关系曲线，说明溶液中c(SO42− )越大c(Ba2+ )越小【答案】C1. 浓度—其他条件不变时，增大反应物浓度或减小生成物浓度，都使化学平衡向正反应方向移动；减小反应物浓度或增大生成物浓度，都使化学平衡向逆反应方向移动。

速率—时间图2. 压强—对于体系有气体，且反应前后气体体积有变化的可逆反应，增大压强，使化学平衡向气体体积缩小的方向移动；减小压强，使化学平衡向气体体积增大的方向移动；对于反应前后气体体积无变化的反应，改变压强化学平衡不移动。

速率—时间图[以aA(g) + bB(g) cC(g)为例]⑴当a+b>c时⑵当a+b<c时⑶当a+b=c时，正、逆反应速率同时增大，但仍然相等，平衡不移动。

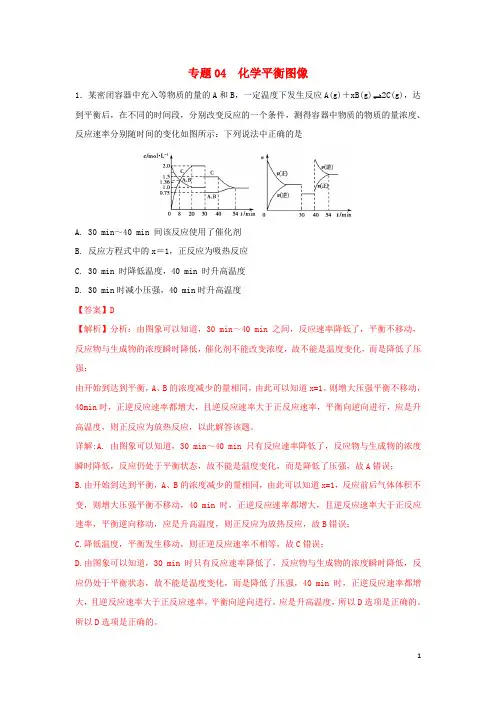

专题04 化学平衡图像1．某密闭容器中充入等物质的量的A和B，一定温度下发生反应A(g)＋xB(g)2C(g)，达到平衡后，在不同的时间段，分别改变反应的一个条件，测得容器中物质的物质的量浓度、反应速率分别随时间的变化如图所示：下列说法中正确的是A. 30 min～40 min 间该反应使用了催化剂B. 反应方程式中的x＝1，正反应为吸热反应C. 30 min 时降低温度，40 min 时升高温度D. 30 min时减小压强，40 min时升高温度【答案】D【解析】分析：由图象可以知道，30 min～40 min之间，反应速率降低了，平衡不移动，反应物与生成物的浓度瞬时降低，催化剂不能改变浓度，故不能是温度变化，而是降低了压强；由开始到达到平衡，A、B的浓度减少的量相同，由此可以知道x=1。

则增大压强平衡不移动，40min时，正逆反应速率都增大，且逆反应速率大于正反应速率，平衡向逆向进行，应是升高温度，则正反应为放热反应，以此解答该题。

详解:A. 由图象可以知道，30 min～40 min只有反应速率降低了，反应物与生成物的浓度瞬时降低，反应仍处于平衡状态，故不能是温度变化，而是降低了压强，故A错误；B.由开始到达到平衡，A、B的浓度减少的量相同，由此可以知道x=1，反应前后气体体积不变，则增大压强平衡不移动，40 min时，正逆反应速率都增大，且逆反应速率大于正反应速率，平衡逆向移动，应是升高温度，则正反应为放热反应，故B错误；C.降低温度，平衡发生移动，则正逆反应速率不相等，故C错误；D.由图象可以知道，30 min时只有反应速率降低了，反应物与生成物的浓度瞬时降低，反应仍处于平衡状态，故不能是温度变化，而是降低了压强，40 min时，正逆反应速率都增大，且逆反应速率大于正反应速率，平衡向逆向进行，应是升高温度，所以D选项是正确的。

所以D选项是正确的。

2．下列说法正确的是A. 由图甲可知，升高温度醋酸钠的水解程度增大B. 由图乙可知，a点的数值比b点的数值大C. 由图丙可知，反应是吸热反应D. 由图丁可知，反应金刚石，石墨，的焓变【答案】A【解析】分析：升高温度醋酸钠溶液的pH增大，故其水解程度增大；只与温度有关；T2对应的化学反应速率较大，故T2温度较高，C的平衡时的体积分数较小，故反应是放热反应；反应金刚石，石墨，是放热反应，由盖斯定律可知，。
