虚拟仪器概述

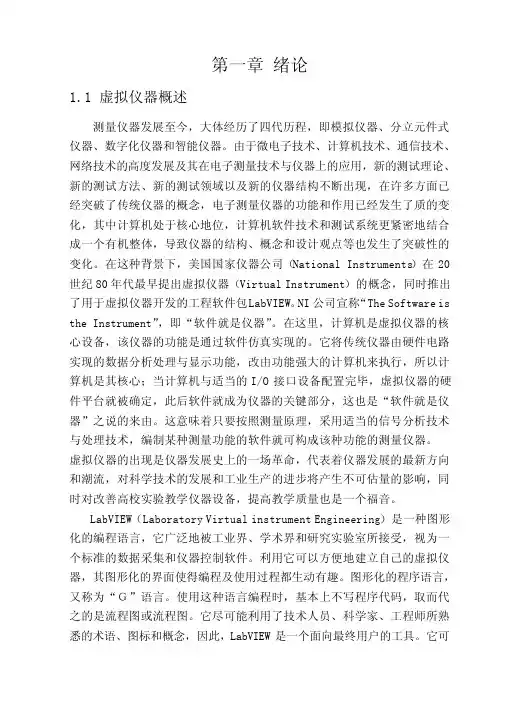

第一章 绪论1.1 虚拟仪器概述测量仪器发展至今，大体经历了四代历程，即模拟仪器、分立元件式仪器、数字化仪器和智能仪器。

由于微电子技术、计算机技术、通信技术、网络技术的高度发展及其在电子测量技术与仪器上的应用，新的测试理论、新的测试方法、新的测试领域以及新的仪器结构不断出现，在许多方面已经突破了传统仪器的概念，电子测量仪器的功能和作用已经发生了质的变化，其中计算机处于核心地位，计算机软件技术和测试系统更紧密地结合成一个有机整体，导致仪器的结构、概念和设计观点等也发生了突破性的变化。

在这种背景下，美国国家仪器公司（National Instruments）在20世纪80年代最早提出虚拟仪器（Virtual Instrument）的概念，同时推出了用于虚拟仪器开发的工程软件包LabVIEW。

NI公司宣称“The Software is the Instrument”，即“软件就是仪器”。

在这里，计算机是虚拟仪器的核心设备，该仪器的功能是通过软件仿真实现的。

它将传统仪器由硬件电路实现的数据分析处理与显示功能，改由功能强大的计算机来执行，所以计算机是其核心；当计算机与适当的I/O接口设备配置完毕，虚拟仪器的硬件平台就被确定，此后软件就成为仪器的关键部分，这也是“软件就是仪器”之说的来由。

这意味着只要按照测量原理，采用适当的信号分析技术与处理技术，编制某种测量功能的软件就可构成该种功能的测量仪器。

虚拟仪器的出现是仪器发展史上的一场革命，代表着仪器发展的最新方向和潮流，对科学技术的发展和工业生产的进步将产生不可估量的影响，同时对改善高校实验教学仪器设备，提高教学质量也是一个福音。

LabVIEW（Laboratory Virtual instrument Engineering）是一种图形化的编程语言，它广泛地被工业界、学术界和研究实验室所接受，视为一个标准的数据采集和仪器控制软件。

利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程都生动有趣。

虚拟仪器与传统仪器的区别与联系
所谓虚拟仪器是基于计算机的软硬件测试平台，它可代替传统的测量仪器，如示波器，逻辑分析仪，信号发生器，频谱分析仪等；可集成于自动控制，工业控制系统；可自由构建成专有仪器系统。

它由计算机，应用软件和仪器硬件组成。

无论哪种虚拟仪器系统，都是将仪器硬件搭载到笔记本电脑，台式
PC 或工作站等各种计算机平台（甚至可以是掌上电脑）加上应用软件而构成的。

虚拟仪器通过软件将计算机硬件资源与仪器硬件有机的融合为一体，从而把计算机强大的计算处理能力和仪器硬件的测量，控制能力结合在一起，大大缩小了仪器硬件的成本和体积，并通过软件实现对数据的显示、存储以及分析处理。

从发展史看，电子测量仪器经历了由模拟仪器、智能仪器到虚拟仪器，由于计算机性能以摩尔定律（每半年提高一倍）飞速发展，已把传统仪器远远抛到后面，并给虚拟仪器生产厂家不断带来较高的技术更新速率。

虚拟仪器技术的优势在于可由用户定义自己的专用仪器系统，且功能灵活，很容易构建，所以应用面极为广泛。

尤其在科研、开发、测量、检测、计量、测控等领域更是不可多得的好工具。

虚拟仪器技术先进，十分符合国际上流行的硬件软件化的发展趋势，因而常被称作软件仪器。

它功能强大，可实现示波器、逻辑分析仪、频谱仪、信号发生器等多种普通仪器全部功能，配以专用探头和软件还可检测特定系统的参数，如汽车发动机参数、汽油标号、炉窑温度、血液脉搏波、心电参数等多种数据；它操作灵活，完全图形化界面，风格简约，符合传统设备的使用习惯，用户不经培训既可迅速掌握操作规程；它集成方便，不但可以和高速数据采集设备构成自动测量系统，而且可以和控制设备构成自动控制系统。

在仪器计量系统方面，示波器、频谱仪、信号发生器、逻辑分析仪、电压。

虚拟仪器的结构和组成方式虚拟仪器是一种基于计算机技术和软件算法的仪器模拟和模型仿真系统，具有与传统仪器相同的功能和性能。

它由计算机硬件、软件以及人机交互界面等组成，充分利用计算机的强大计算能力和灵活性，实现了仪器的功能和性能仿真。

虚拟仪器的结构可以分为三个主要部分：前端接口、数据处理单元和用户界面。

前端接口用于连接真实世界的物理量和虚拟仪器系统，通常通过传感器、电缆或网络等方式与被测对象或其他外部设备进行连接。

数据处理单元是虚拟仪器系统的核心部分，它包括了数据采集、信号处理、数据分析和控制等功能模块，通过这些模块可以对输入的数据进行处理和分析。

用户界面是虚拟仪器系统与用户进行交互的部分，它提供了直观的操作界面和友好的用户体验，使用户可以方便地控制和监测虚拟仪器系统。

虚拟仪器的组成方式主要包括软件虚拟仪器和硬件虚拟仪器两种。

软件虚拟仪器是通过计算机软件来模拟实现仪器的功能和性能，它能够根据用户的需求进行自定义配置和功能扩展。

软件虚拟仪器通常包括了仪器模型、算法库、数据处理算法和用户界面等组件，通过这些组件的协同工作，实现了对被测对象进行测量、控制和分析等功能。

硬件虚拟仪器是通过硬件电路和逻辑器件来实现仪器的功能和性能，它通常由模拟电路、数字电路和控制器等组件构成，通过这些组件的连接和配置，实现了对被测对象进行数据采集、信号处理和控制等功能。

虚拟仪器的结构和组成方式使得它具有了许多传统仪器所不具备的优势。

首先，虚拟仪器具有更高的灵活性和可扩展性，可以根据实际需求进行自定义配置和功能扩展，而传统仪器通常具有固定的功能和性能。

其次，虚拟仪器可以实现多种测量和控制功能的集成，不仅可以满足单一仪器的需求，还可以实现多个仪器的功能集成，提高了仪器的综合性能。

再次，虚拟仪器具有更高的精度和准确性，由于采用了先进的算法和模型，可以提供更为精确的测量结果和控制效果。

最后，虚拟仪器可以实现远程控制和监测，通过网络和互联网等通信技术，可以实现对远程被测对象的测量和控制，提高了仪器的适用范围和便利性。

虚拟仪器的结构和组成方式虚拟仪器是一种基于计算机技术的仪器系统，它通过软件模拟实际仪器的功能和性能，提供了一种更加灵活、便捷、可扩展的测试和测量解决方案。

虚拟仪器的结构和组成方式可以分为硬件和软件两个方面。

在硬件方面，虚拟仪器通常由计算机、数据采集卡和外部传感器等组成。

计算机是虚拟仪器的核心部件，它负责处理数据、控制仪器和显示测量结果。

数据采集卡是连接计算机和外部传感器的接口，它负责将传感器采集到的模拟信号转换成数字信号，并传输给计算机进行处理。

外部传感器包括温度传感器、压力传感器、光电传感器等，它们负责将被测量物理量转换成电信号，并通过数据采集卡传输给计算机。

在软件方面，虚拟仪器通常由测量和控制软件组成。

测量软件用于采集、处理和显示测量数据，它可以提供多种测量方式和数据处理算法，同时支持数据的保存和导出。

控制软件用于控制外部设备和执行测量操作，它可以实现自动化测试、远程控制和仪器校准等功能。

虚拟仪器的软件通常具有友好的用户界面，使操作简单直观，并提供了丰富的测量和分析工具，满足不同应用领域的需求。

虚拟仪器的优势在于其灵活性和可扩展性。

由于虚拟仪器的核心是计算机和软件，因此可以根据实际需求选择适合的硬件配置和软件功能。

同时，虚拟仪器的软件可以进行升级和更新，以适应新的测量要求和技术发展。

此外，虚拟仪器还可以与其他仪器和设备进行联网，实现数据共享和远程控制，提高工作效率和数据的可靠性。

虚拟仪器的应用领域非常广泛。

它可以用于科学研究、工业过程控制、医疗诊断、环境监测等领域。

在科学研究中，虚拟仪器可以提供高精度的测量和分析工具，帮助科学家进行实验和数据处理。

在工业过程控制中，虚拟仪器可以实现自动化生产和质量控制，提高生产效率和产品质量。

在医疗诊断中，虚拟仪器可以进行生物信号的采集和分析，帮助医生进行疾病诊断和治疗。

在环境监测中，虚拟仪器可以实时监测环境参数，并生成相应的报告和预警，保护环境安全和人民健康。

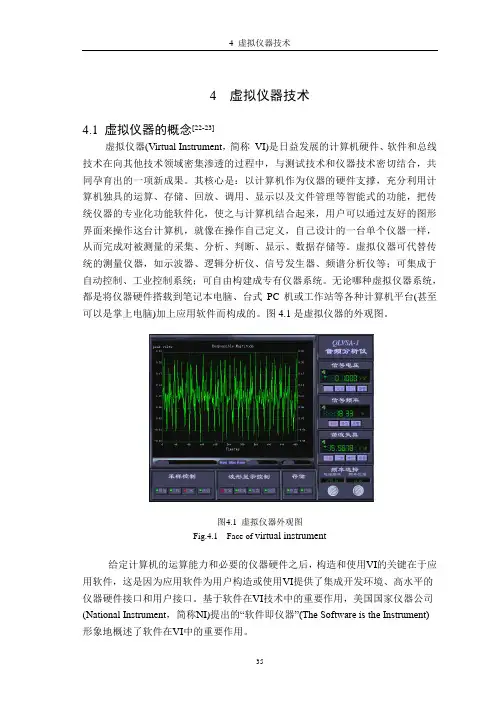

4 虚拟仪器技术4.1 虚拟仪器的概念[22-23]虚拟仪器(Virtual Instrument，简称VI)是日益发展的计算机硬件、软件和总线技术在向其他技术领域密集渗透的过程中，与测试技术和仪器技术密切结合，共同孕育出的一项新成果。

其核心是：以计算机作为仪器的硬件支撑，充分利用计算机独具的运算、存储、回放、调用、显示以及文件管理等智能式的功能，把传统仪器的专业化功能软件化，使之与计算机结合起来，用户可以通过友好的图形界面来操作这台计算机，就像在操作自己定义，自己设计的一台单个仪器一样，从而完成对被测量的采集、分析、判断、显示、数据存储等。

虚拟仪器可代替传统的测量仪器，如示波器、逻辑分析仪、信号发生器、频谱分析仪等；可集成于自动控制、工业控制系统；可自由构建成专有仪器系统。

无论哪种虚拟仪器系统，都是将仪器硬件搭载到笔记本电脑、台式PC机或工作站等各种计算机平台(甚至可以是掌上电脑)加上应用软件而构成的。

图4.1是虚拟仪器的外观图。

图4.1 虚拟仪器外观图Fig.4.1 Face of virtual instrument给定计算机的运算能力和必要的仪器硬件之后，构造和使用VI的关键在于应用软件，这是因为应用软件为用户构造或使用VI提供了集成开发环境、高水平的仪器硬件接口和用户接口。

基于软件在VI技术中的重要作用，美国国家仪器公司(National Instrument，简称NI)提出的“软件即仪器”(The Software is the Instrument)形象地概述了软件在VI中的重要作用。

一套虚拟仪器系统就是一台工业标准计算机或工作站配上功能强大的应用软件、低成本的硬件（例如插入式板卡）及驱动软件，他们在一起共同完成传统仪器的功能。

虚拟仪器代表着从传统硬件为主的测量系统到以软件为中心的测量系统的根本性转变，虽然PC机和集成电路技术在过去的20年里有显著的发展和提高，但是，软件才是在功能强大的硬件基础上创建虚拟仪器系统的真正关键所在。

浅谈虚拟仪器技术的应用及发展摘要：虚拟仪器技术就是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。

灵活高效的软件能帮助您创建完全自定义的用户界面，模块化的硬件能方便地提供全方位的系统集成，标准的软硬件平台能满足对同步和定时应用的需求。

这也正是ni近30年来始终引领测试测量行业发展趋势的原因所在。

关键词：虚拟仪器滤波一、虚拟仪器技术概述虚拟仪器（virtual intrument，简称vi）是计算机技术与仪器技术深层次结合产生的全新概念的仪器，是对传组仪器概念的重大突破，是仪器领域内的一次革命。

虚拟仪器是继第一代仪器——模拟式、仪表器二代仪器——分立元件式仪表、第三代仪器——数字式仪器、第四代仪器——智能化仪器之后的新一代仪器。

虚拟仪器是在计算机的显示屏上虚拟了传统仪器面板的计算机化仪器，它尽可能多的将原来由硬件电路完成的信号调理和信号处理的功能，代替为计算机的程序来完成。

这种硬件功能软件化，是虚拟仪器的一大特征。

操作人员在计算机的屏幕上利用指点设备操作虚拟的仪器，就象操作真实的仪器一样，完成对被测量的采集、显示、分析、处理、存储及数据生成。

是一种以计算机和测试模块的硬件为基础、以计算机软件为核心所构成的，并且在计算机屏幕上显示虚拟的仪器面板，可由用户软件来定义仪器功能的仪器。

虚拟仪器系统可以广泛地应用在通讯、自动化、半导体、航空、电子、电力、生化制药、和工业生产等各种领域。

现有的虚拟仪器系统按硬件工作平台主要可分为基于pc总线的虚拟仪器、基于vxi 的虚拟仪器、基于pxi的虚拟仪器，所应用场合不同各有其特点。

虚拟仪器技术就是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。

灵活高效的软件能帮助您创建完全自定义的用户界面，模块化的硬件能方便地提供全方位的系统集成，标准的软硬件平台能满足对同步和定时应用的需求。

这也正是ni近30年来始终引领测试测量行业发展趋势的原因所在。

5）虚拟仪器（NI ELVIS）基础实验[实验目的]1．了解虚拟仪器概念2．学习NI ELVIS软面板仪器的使用，并进行实际测量3．了解G语言，LabVIEW编程初步[实验原理]一．虚拟仪器简介1．软件即仪器虚拟仪器（Virtual Instrument，简称VI）是基于计算机的软硬件测试平台。

虚拟仪器技术的优势在于可由用户定义自己的专用仪器系统，且功能灵活，很容易构建，所以应用面极为广泛。

20世纪80年代，随着计算机技术的发展，个人电脑可以带有多个扩展槽，就出现了插在计算机里的数据采集卡。

它可以进行一些简单的数据采集，数据的后处理由计算机软件完成，这就是虚拟仪器技术的雏形。

1986年，美国National Instruments公司（简称NI公司）提出了“软件即仪器”的口号，推出了NI-LabVIEW开发和运行程序平台，以直观的流程图编程风格为特点，开启了虚拟仪器的先河。

2．与传统仪器比较虚拟仪器∙使用者定义功能∙软件定义的界面∙网络/互联网的连接传统仪器∙制造商定义功能∙固定的界面∙有限的扩展功能3．LabVIEW图形化开发环境LabVIEW是一种图形化的编程语言和开发环境。

它功能强大且灵活，包含内容丰富的数据采集、分析、显示和存储工具。

LabVIEW用于实现对实际物理量的采集、分析和表达，利用它可以方便快捷地建立自己的虚拟仪器。

以LabVIEW为代表的图形化程序语言，又称为G语言。

使用这种语言编程时，基本上不需要编写程序代码，而是“绘制”程序流程图。

LabVIEW与虚拟仪器有着紧密联系，在LabVIEW中开发的程序都被称为VI（或虚拟仪器），其扩展名为vi。

VI包括三个部分：前面板（Front Panel）、程序框图（Block Diagram）和图标/连接器（Icon and Connector Pane）。

程序前面板用于设置输入数值和观察输出量，用于模拟真实仪表的前面板。

在程序前面板上，输入量称为控制器（Control），输出量称为显示器（Indicator）。

虚拟仪器的概念及其系统软硬件结构虚拟仪器是指利用计算机技术与虚拟现实技术相结合，用软件模拟实现各种实验仪器的功能，从而实现具备仪器特点和功能的虚拟环境的系统。

其核心思想是将实际仪器与计算机技术相结合，利用虚拟环境模拟实际的仪器操作和实验过程。

虚拟仪器的系统软件结构主要包括控制软件、数据处理软件、用户界面软件等。

其中，控制软件负责模拟实际仪器的控制和操作，包括仪器的开机、校准、调试、数据采集和数据输出等功能；数据处理软件用于对采集到的数据进行处理、分析和计算，提供更直观的数据结果；用户界面软件用于与用户进行交互，界面通常模拟实际仪器的外观和控制面板，用户通过界面进行操作和监控。

虚拟仪器的系统硬件结构则由多种硬件设备组成。

首先是计算机硬件，包括主机、显示器、鼠标、键盘等，在虚拟仪器系统中主要负责运行和控制虚拟仪器的软件。

其次是数据采集设备，通常包括传感器、数据采集卡等，用于采集实际环境中的物理参数，并将其转换为计算机可以识别的电信号。

另外还包括运动控制设备，如机械臂、执行器等，用于模拟实际仪器的运动和操作。

虚拟仪器的软硬件结构在实现虚拟化过程中互为依赖、相辅相成。

软件通过对硬件设备进行控制和操作，实现了对虚拟仪器的模拟；硬件设备通过传感器、执行器等与实际世界进行交互，为软件提供输入和输出的接口。

软硬件结构的集成和协同工作使得虚拟仪器在模拟实际仪器的功能和操作过程方面更加精细和真实。

虚拟仪器的应用领域非常广泛，涵盖了物理、化学、生物、医学等多个学科领域。

虚拟仪器的优势在于可以提供安全、高效、低成本的实验环境，消除了传统实验仪器的限制，使得学生和研究人员可以在虚拟环境中进行实验和模拟，加深对实验原理和操作过程的理解。

总之，虚拟仪器是一种将计算机技术与虚拟现实技术相结合的系统软硬件结构，通过软件模拟实现各种实验仪器的功能，为用户提供具备仪器特点和功能的虚拟环境。

其软硬件结构互为依赖，通过控制、采集和交互等功能，实现了对实际仪器的模拟和操作。

利用LabVIEW开发虚拟仪器实现自动化测试自动化测试是现代科技发展的重要领域之一，它为各行业的生产和研发工作提供了高效、可靠的测试手段。

虚拟仪器是一种基于计算机软件和硬件的测试设备，通过编程语言和图形化界面来进行测试和数据处理。

LabVIEW作为一种面向虚拟仪器的编程环境，具有强大的功能和易于上手的特点，成为了自动化测试领域的主流工具之一。

本文将介绍如何利用LabVIEW开发虚拟仪器，实现自动化测试的目标。

一、LabVIEW概述LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是由美国国家仪器公司（NI）开发的一款用于虚拟仪器控制、数据采集和数据处理的编程环境。

LabVIEW以图形化编程为特色，用户可以通过拖拽和连接图标、交互控件以及数据流来编写程序。

与其他传统编程语言相比，LabVIEW的可视化特点使得程序逻辑更加直观，开发效率更高。

二、虚拟仪器开发流程利用LabVIEW进行虚拟仪器开发，一般需要经历以下几个步骤：1. 设计测试方案在进行自动化测试前，需要对测试目标进行明确的定义与分析。

确定被测设备的功能需求，编写测试计划和测试用例。

完整、清晰的测试方案有助于后续的程序编写和结果分析。

2. 界面设计LabVIEW提供了丰富的控件和视图组件，可以根据实际需求设计测试界面。

界面设计要尽量符合人机工程学原则，使用户操作简单直观。

可以使用各种控件，如按钮、图表、输入输出框等，来实现测试参数的设定、显示和操作。

3. 编程实现LabVIEW支持多种编程方法，包括数据流编程、事件编程、状态机编程等。

根据测试方案和界面设计，使用LabVIEW的编程功能进行程序的实现。

通过拖拽连接图标和控件，搭建程序框图，并编写具体的代码逻辑。

4. 连接硬件设备虚拟仪器需要与物理设备进行数据交互，因此需要将LabVIEW程序与硬件设备进行连接。

LabVIEW提供了多种通信接口和协议，如GPIB、USB、串口等，可以根据需要选择合适的方式进行连接。
