第四章齿轮机构

课程名：机械设计基础 （第四章） 题型 计算题、作图题考核点：齿轮机构的尺寸计算和齿轮啮合的特性1. 已知一对外啮合正常齿制标准直齿圆柱齿轮m=3mm ，z1=19，z2=41，试计算这对齿轮的分度圆直径、中心距。

(6分)解：两齿轮分度圆直径：d1=mz1=3×19=57mm d2=mz2=3×41=123mm 中心距：a=(d1+d2)/2=(57+123)/2=90mm2.已知一对外啮合标准直齿圆柱齿轮的标准中心距a=160mm ，齿数z1=20,z2=60，求模数和分度圆直径。

(6分)解：由于a=m(z1+z2)/2 故模数m=2a/(z1+z2)=(2×160)/(20+60)=4mm 分度圆直径：d1=mz1＝4×20＝80mm d2=mz2=4×60=240mm3.已知一正常齿制标准直齿圆柱齿轮的齿数z=25，齿顶圆直径Da=135mm ，求该齿轮的模数。

（6分）解：因正常齿制的齿顶高系数为1，Da=m(z+2)=135mm该齿轮的模数 m=135/(z+2)=135/(25+2)=5mm*4 已知一正常齿制标准直齿圆柱齿轮α=20°，m=10mm,z=40，试分别求出分度圆、齿顶圆上渐开线齿廓的曲率半径和压力角。

(10分)解：1）分度圆直径：D=mz=10×40=400mm 压力角：α＝20°分度圆上渐开线齿廓的曲率半径：mm d 4.6820sin 2400sin 2=︒⨯==αρ 2）齿顶圆直径：Da=m(z+2)=10×(40+2)=420mm基圆直径：Db=Dcos α=400×cos20=375.877mm齿顶圆压力角：︒===--5.26420877.375cos cos 11Da Db a α 齿顶圆上渐开线齿廓的曲率半径:mm Da a a 7.935.26sin 2420sin 2=︒==αρ*5 试比较正常齿制渐开线标准直齿圆柱齿轮(外齿轮)的基圆和齿根圆，在什么条件下基圆大于齿根圆?什么条件下基圆小于齿根圆?(10分)解：基圆直径：Db=mzcos α齿根圆直径：Df=m(z-2h a *-2c *)=m(z －2－2×0.25)=m(z －2.5) 令基圆＞齿根圆：45.4120cos 15.2)5.2(cos =︒-<->z z m mz α 故齿数Z ＜42时，基圆直径＞齿根圆直径；Z ≥42时，基圆直径＜齿根圆直径。

第4章 齿轮机构4.1考点提要4.1.1 重要的基本术语及概念齿廓啮合基本定律、共轭齿廓、渐开线性质和方程、渐开线齿轮啮合的可分性、齿轮的基本参数（模数，压力角，齿顶高系数，顶隙系数，齿数）、啮合线、啮合角、压力角、齿轮各部分名称及相互关系、标准齿轮的定义、齿轮的正确啮合条件，齿轮的连续平稳传动条件、重合度、根切、变位齿轮、标准安装、非标准安装、正确安装、当量齿轮。

4.1.2 标准直齿轮标准齿轮是指分度圆上有标准压力角和标准模数，齿顶高和齿根高符合标准且分度圆上齿厚等于齿槽宽的齿轮。

不同时具备这三个条件就不是标准齿轮。

要熟悉四个圆即齿顶圆，分度圆，齿根圆，基圆；三个弧长即齿距，齿厚，齿槽宽和三高即齿顶高，齿根高和全齿高。

熟悉相关的运算，牢记相应的算式。

对标准齿轮而言，我们定义齿厚和齿间相等的圆为定义标准参数的圆，即分度圆。

如果分度圆上齿距p ，齿数Z ，直径d ，则有：d pZ π= 或 Z p d π=可见：p/π是无理数。

以这样的数作为计算参数很不方便。

我们规定p/π的值为标准值（采用整数和有理数）并称之为模数。

从而使之成为齿轮的基本参数。

齿轮的另一个标准参数是分度圆上的压力角α，国家标准是20o ，从渐开线方程算式αcos r r b =可知：若压力角太小，虽能使传动省力，但分度圆和基圆就半径相差较小，齿形太直，齿根强度往往不够，若压力角太大，对传动不利，分度圆和基圆就半径相差较大，齿形太弯曲肥厚。

除上述参数外，齿顶高系数和齿顶隙系数也是不可少的。

前者规定了齿轮齿顶高与模数的关系h*a m ；后者使齿根高比齿顶高多一个与模数相关的值C*m ，从而使齿顶高和齿根高也成为标准值。

此外，齿数也是基本参数。

齿数变化则分度圆等四个圆的大小都变化。

但三个高和三个弧长都只和模数有关，不会随齿数而变化。

4.1.3内齿轮和齿条的特点（1）内齿轮的齿槽和轮齿分别相当于外齿轮的轮齿和齿槽（2）齿顶圆半径小于齿根圆半径（3）内齿轮的齿顶圆大于基圆4.1.4 齿条有以下特点：（1） 齿条齿廓为直线，齿廓上各点的压力角均为标准值，且等于齿条齿廓的倾斜角(齿形角)。

齿轮机构的工作原理
齿轮机构是一种常见的传动机构，由多个齿轮组成。

它的基本工作原理是利用不同大小齿轮之间的啮合关系来传递动力和运动，实现输入输出轴的转动。

在齿轮机构中，通常有一个驱动轴和一个被动轴。

驱动轴通过输入动力，使得驱动轴上的齿轮转动。

被动轴则通过与驱动轴上的齿轮啮合，使得被动轴上的齿轮产生与之相同方向或相反方向的转动。

根据齿轮之间的啮合方式和传动比例的不同，齿轮机构可以实现不同的速度和扭矩传递。

齿轮机构的传动原理主要有两种：平行轴传动和垂直轴传动。

在平行轴传动中，输入轴和输出轴的轴线平行，齿轮平行于轴线。

在垂直轴传动中，输入轴和输出轴的轴线垂直，齿轮垂直于轴线。

无论是平行轴传动还是垂直轴传动，齿轮机构的工作原理都是基于齿轮的啮合。

齿轮的传动比例由齿轮的齿数决定，常用公式为传动比=输出齿轮齿数/输入齿轮齿数。

传动比决定了输出
轴的转速和扭矩与输入轴的关系。

在实际应用中，齿轮机构常常根据具体需求设计出不同的结构形式，例如直齿轮、斜齿轮、锥齿轮等。

不同的齿轮结构具有不同的特点和适用范围。

齿轮机构广泛应用于各种机械设备中，如汽车传动、工程机械、工业生产线等领域。

通过合理设计和选择合适的齿轮，可以实现高效、可靠的动力传递和运动控制。

机械设计基础课件!齿轮机构H机械设计基础课件：齿轮机构一、引言齿轮机构是机械设计中应用最广泛的一种传动机构，其结构简单、传动效率高、可靠性好，广泛应用于各种机械设备中。

齿轮机构由齿轮副组成，包括齿轮、轴、轴承等零部件。

本课件将介绍齿轮机构的基本原理、分类、传动比计算、齿轮啮合条件、齿轮强度计算等内容。

二、齿轮机构的基本原理齿轮机构是利用齿轮的啮合来实现两轴之间的运动和动力传递的装置。

当两个齿轮啮合时，主动齿轮转动，通过齿轮啮合将动力传递给从动齿轮，从而实现运动的传递。

齿轮的啮合原理是基于齿廓曲线的几何关系，齿廓曲线是齿轮啮合的基础。

三、齿轮机构的分类齿轮机构根据齿轮的形状和布置方式可以分为多种类型，常见的有直齿轮机构、斜齿轮机构、蜗轮蜗杆机构等。

1.直齿轮机构：直齿轮机构是齿轮齿面与轴线垂直的齿轮机构，其传动平稳、噪音低，但承载能力相对较小。

2.斜齿轮机构：斜齿轮机构是齿轮齿面与轴线呈一定角度的齿轮机构，其传动效率高、承载能力强，但噪音相对较大。

3.蜗轮蜗杆机构：蜗轮蜗杆机构是利用蜗杆和蜗轮的啮合来实现传动的，其传动比大、传动平稳，但效率相对较低。

四、齿轮机构的传动比计算齿轮机构的传动比是指主动齿轮与从动齿轮转速的比值。

传动比的计算公式为：传动比=从动齿轮齿数/主动齿轮齿数在实际应用中，根据工作需求确定传动比，然后根据传动比选择合适的齿轮齿数，以满足设计要求。

五、齿轮啮合条件1.齿廓重合条件：齿轮啮合时，齿廓必须保持连续接触，避免齿廓间的冲击和滑动。

2.齿顶隙条件：齿轮啮合时，齿顶之间应保持一定的间隙，以避免齿顶干涉。

3.齿根隙条件：齿轮啮合时，齿根之间应保持一定的间隙，以避免齿根干涉。

4.齿侧隙条件：齿轮啮合时，齿侧之间应保持一定的间隙，以允许润滑油的进入和排出。

六、齿轮强度计算齿轮强度计算是齿轮设计的重要环节，主要包括齿面接触强度计算和齿根弯曲强度计算。

1.齿面接触强度计算：齿面接触强度计算是确定齿轮齿面接触应力是否满足材料屈服极限的要求。

《机械设计基础》作业答案第一章平面机构的自由度和速度分析1－11－21－31－41－5自由度为：11 19211)0192(73')'2(3=--=--+⨯-⨯=--+-=FPPPnFHL或：1182632 3=-⨯-⨯=--=HLPPnF1－6自由度为11)01122(93')'2(3=--+⨯-⨯=--+-=FPPPnFHL或：11 22241112832 3=--=-⨯-⨯=--=HLPPnF1－10自由度为：1128301)221142(103')'2(3=--=--⨯+⨯-⨯=--+-=F P P P n F H L或：122427211229323=--=⨯-⨯-⨯=--=H L P P n F1－1122424323=-⨯-⨯=--=H L P P n F 1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。

1334313141P P P P ⨯=⨯ωω11314133431==P P ω1－14：求出题1-14图正切机构的全部瞬心。

设s rad /101=ω，求构件3的速度3v 。

s mm P P v v P /20002001013141133=⨯===ω1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。

构件1、2的瞬心为P 12P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心1224212141P P P P ⨯=⨯ωω121214122421r P P ==ω 1－16：题1-16图所示曲柄滑块机构，已知：s mm l AB /100=，s mm l BC /250=，s rad /101=ω，求机构全部瞬心、滑块速度3v 和连杆角速度2ω。

在三角形ABC 中，BCAAB BC ∠=sin 45sin 0，52sin =∠BCA ，523cos =∠BCA ，45sin sin BC ABCAC =∠，mm AC 7.310≈s mm BCA AC P P v v P /565.916tan 1013141133≈∠⨯===ω1224212141P P P P ωω=s rad AC P P P P /9.21002101001122412142≈-⨯==ωω1－17：题1-17图所示平底摆动从动件凸轮1为半径20=r 的圆盘，圆盘中心C 与凸轮回转中心的距离mm l AC 15=，mm l AB 90=，s rad /101=ω，求00=θ和0180=θ时，从动件角速度2ω的数值和方向。

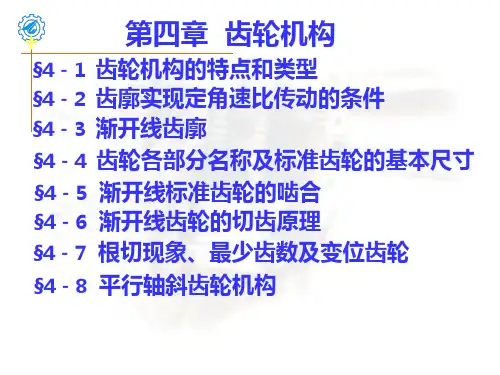

第四章齿轮机构§4-1 齿轮机构的类型一、类型二、特点1、可以用来传递空间任意两轴之间的运动和动力；2、传动准确、平稳、机械效率高；3、使用寿命长，工作安全可靠。

三、功用齿轮机构是现代机械中应用最为广泛的一种传动机构。

如：机械手、汽车变速箱、摄象机、游乐设施等中的传动机构。

§4-2 齿廓啮合基本定律一、齿廓啮合基本定律：过接触点所作两齿廓公法线C：公法线与连心线的交点由三心定理，C点是这对齿廓的相对速度瞬心，则即得齿廓啮合基本定律：两齿廓在任一位置啮合接触时，过接触点所作两齿廓的公法线必通过定点C。

C点：节点节圆：分别以O1、O2为圆心，、为半径所作的圆。

两齿廓的啮合传动相当与一对节圆作纯滚动。

定传动比条件：无论两齿廓在何处啮合，节点C必须为连心线上的一个定点。

变传动比条件：若要求两齿廓作变传动比传动，则节点C不是一个定点，而是按相应的规律在连心线上移动。

二、共轭齿廓共轭齿廓：凡满足齿廓啮合基本定理的一对齿廓称为共轭齿廓共轭曲线：共轭齿廓的齿廓曲线称为共轭曲线共轭：按一定的规律相配的一对三、齿廓曲线的选择1）在给定工作要求的传动比的情况下，只要给出一条齿廓曲线，就可以根据齿廓啮合基本定理求出与其共轭的另一条齿廓曲线。

因此，理论上满足一定传动比规律的共轭曲线有很多。

2）在生产实践中，选择齿廓曲线时还必须综合考虑设计、制造、安装、使用等方面的因素。

3）常用的齿廓曲线有：渐开线、摆线、变态摆线、圆弧曲线、抛物线等，本章主要研究渐开线齿廓的齿轮。

§4-3 渐开线齿廓一、渐开线的形成直线BK沿半径为的圆作纯滚动时，直线上任一点K的轨迹称为该圆的渐开线。

基圆：半径为的圆基圆半径：渐开线的发生线：直线BKK点的展角：二、渐开线的性质1、发生线在基圆上滚过的长度等于基圆上被滚过的圆弧长度。

即=2、渐开线上离基圆越远的部分，其曲率半径越大，渐开线越平直。

发生线BK与基圆的切点B是渐开线在K的曲率中心，是相应的曲率半径，渐开线上离基圆越远的部分，其曲率半径越大，渐开线越平直；渐开线上离基圆越近的部分，其曲率半径越小，渐开线越弯曲；渐开线在基圆上起始点处的曲率半径为零。
