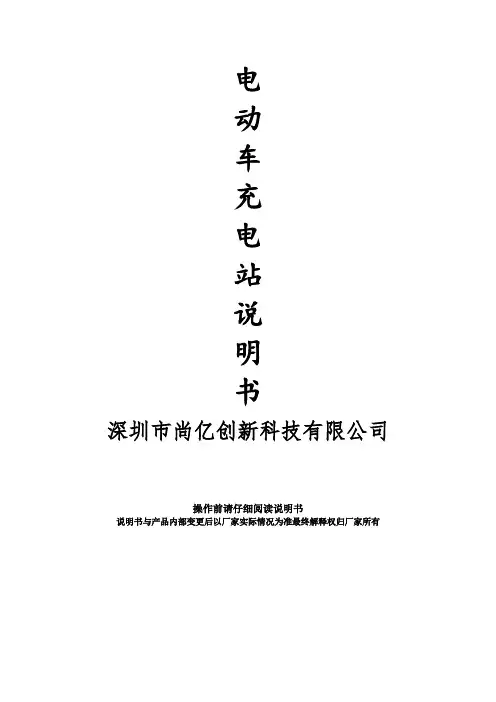

电动车充电站说明书
辄您尚亿源•中国智能充电设备品牌企业
一、产品介绍：
智能电动车充电站，是我公司专门为物业小区、停车场以及其它电动车集中存放处设计，为电动车提供有偿计量收费充电的一种管理设备。
该设备是由一台控制器和十二个两孔插座构成；控制器出厂默认设置为识别一元硬币（可根据客户要求定制使用代用币的机型，能实现投币、刷卡两用），假币识别率可达
到99.7%。
控制器有十二路供电输出端口，每路通道具有独立的显示窗口与控制按键，用户在投入硬币（或刷卡）后，按下其中一个控制按键，控制器就会给按键对应的通道插座供电，各通道的工作状态则通过其对应的显示窗口显示。
该设备操作简单、使用方便，旨在为广大电动车主、电动车管理方彻底解决充电难题。
二、产品型号：
二、性能特点：
1、操作简单，方便使用，全自助化，刷卡或投币后即可使用。
2、灵活的调整单位币数的充电时间（20-990分钟），可灵活调整单位刷卡次
数扣费金额，如刷卡一次扣费0.3元、0.4元、0.5元、1 .0元等。
3、精确显示充电倒计时（分钟），时间为零后自动断电。
4、充电完成，延时断电，时间归零。
5、精确控制过流保护，客户可自行设置（分三个档位）。
6余额查询功能，随时掌握消费情况。
7、IC卡可自由加密，不能相互通用，保证用卡安全。
8、电子计数，及时对收益了如指掌，更方便合作式经营管理
9、 具有断电记忆功能，停电后再来电时可以自动启动断电时的状态。
10、 安装快捷方便，民用电220 V 交流电源即可安装和使用。
11、 可对十二台车（或多台车）同时充电，无需排队，达到集中管理的目的。
12、 智能CPU 识币系统，防钓币、防伪币、防电击功能，密码保护功能等。
备注：根据客户需求程序不同，功能特点稍有区别，请客户购买前了解自己购 买产品的特点。
以免产生误解。
四、部件名称图解
刷卡显示窗口 余额査询按钮 刷卡区
五、主要技术指标
外形尺寸：
260mm （长）x 102mm （宽）X 426 mm （高） 净重：9kg
工作电源： AC175V-220V/50
Hz
环境温度： -20 C ~55C
单路最大输出电流：
1.5A 总输入最大电流：
18A 待机功率：
< 3W
充电路数
12路
□□口□□匚□□□□□□
六、安装说明
1选择安装于车棚及停车场方便电动车充电的墙、柱上，根据箱体背面四个孔的孔距，在墙、柱上打孔，分别用两个6毫米膨胀螺丝和两个6毫米自攻螺丝固定箱体。
如安装在室外，应做好相应的防雨措施。
2、根据一般电动车充电器电线的长度，其主机安装高度为箱底部距离地面100— 120厘米，输出端口（插座）距离地面3 0 —4 0厘米，每个端口（插座）之间的距离保持80—120厘米为宜。
3、安装时请将产品外壳严格接地
七、接线说明：
由于本机是由四块三路的主板组成，故接线端子是四个相同的四通道的端子组成。
按从上到下的顺序排号为①号主板、②号主板、③号主板、④号主板。
四个接线端子的端子1由一根线相连接，最终接到空气开关的火线处。
所有通道控制线的零线由一根线相连接，最终接到空气开关的零线处。
①号主板的端子2接一插座火线；端子3接二插座火线，端子4接三插座火
线。
②号主板的端子2接四通道火线，端子3接五插座火线，端子4接六插座火
线。
③号主板的端子2接七插座火线，端子3接八插座火线，端子4接九插座火
线。
④号主板的端子2接十插座火线，端子3接^一插座火线，端子4接十二插座
火线。
变压器的一头接空气开关的零火线，一头接到刷卡控制板的电源接口处。
出厂前已经接好。
BSJ! 尚亿源•中国智能充电设备品牌企业八、供电器电气原理图
E13 Z3ZJ
一述円
烹
------------------ L
法踞 一 M
辆
■
■
占"
■
T.I
1
聊挪"
团垃一一亠逹按>
iu
爭决舄序感
焦二
九、使用操作流程
1.在空闲位停好电动车并在车位对应插口处插好电动车自带的充电器。
2.投入硬币（或刷卡）后，按下与停车位对应的红色小按键（数码窗显示的数字
右边对应的小按键），即开始计时供电。
即：女口1号插座空闲，则投币（或刷卡）后按1号按键给插座供电。
观察指示灯，绿灯亮，工作正常, 红灯闪，充电器功率超额，请更换小功率充电器。
3.工作正常后，时间显示窗口显示倒计时，如投一个币（或刷卡一次）通电4小
时（240分钟）两个币8小时……可以连续投入多个硬币（或多次刷卡），也可以分次投硬币（或刷卡）。
4.倒计时结束后，控制器自动停止供电，恢复待机状态。
5.使用注意事项：
1）确定您所选择的插口顺序号，避免按错启动按键。
2）启动后，请检查一下您电动车充电器是否在工作。
（一般正常充电时，电动车自带的充电器上的指示灯亮红灯）。
3）每个插口只适应一台电动车充电，请勿使用其他负载，以免烧坏保险管或过载保护断电。
十、功能设置调节说明
1、本设备默认是断电记忆状态。
2、每个控制主板上有3个通电按键，共计12个，由上往下定义为：
“S1, S2-S12每个按键上方有对应的指示灯，正常状态为绿灯，每个按键旁有对应的数码窗口显示充电时间。
3、机箱内部控制主板上的小按钮可调节充电完成后是否时间归零断电，红灯亮为充电完成后时间不归零不断电，红灯灭，为充电完成后时间归零断电。
长按小按钮，可以将时间清零回到待机状态。
短按小按钮，控制红灯亮或灭。
4、打开机箱，在刷卡模块板上可以看到3个小按钮，按从上到下的顺序排列为①、
②、③。
5、按下①号按钮，显示屏显示的是总收益钱数，再按一次显示的是单位币数的
SSJ! 尚亿源•中国智能充电设备品牌企业
充电时间，默认值是240分钟，可以根据当地情况调整时间参数，按动②号按钮增加时间，每次增加10分钟，按动③号按钮减少时间，每次减少10分钟。
再次按①号按钮，显示的是刷卡一次的充电时间，默认值是60分钟，用同样的方法可以调整单位次数刷卡的充电时间参数。
&按下②号按钮不放，再按下1号按钮，听到“嘀” 一声后可以恢复出厂设置。
7、按下③号按钮不放，再按下1号按钮，听到“嘀” 一声后可以清除总投币数。
8、按下刷卡处查询按钮，听到“嘀” 一声后，可以刷卡不扣费，查询卡内余额。
备注：根据客户需求程序不同有的功能按钮会稍有区别，请客户购买前了解自己购买产品的特点。
以免产生误解。
十一、硬币识别器（以下简称“投币器”）使用说明
适用硬币=1元人民币专用
工作电压二直流+12V（波动10%
工作温度=-10°C—60°C
重量=180g
1.、配合主板需在选择NO（常开）与NC（常闭）的切换中，选择NO（常开）；
2.投币器通电时，会发出“滴” 一声响，表示进入正常工作状态。
如无响声或响很多声，则有故障。
3.、硬币精度识别分三档：“精准”正常”放宽”；一般机器选择“正常”，
若有退币现象可选择“放宽”。
十二、充电站安装需要购买材料一览
售后服务说明
1、售后服务的原始凭证为销售发票或相关销售单据，产品时限的起始日为销售的签定日期。
2、产品或部件自销售之日起，免费保修一年，过保修期后将提供有偿服务。
3、免费提供产品相关技术资料下载。
4、下列情况不予保修，可实行收费修理。
A:由于人为原因导致机器故障，不正确安装、更改、调整场地、不正确的外设连接和外部电源等问题。
B:故障机器或部件在未授权情况下被拆开或擅自进行维修。
C:故障机器的产品标识和序列号被损毁或被涂改过。
D:因自然灾害等不可抗拒（如：地震、火灾等）原因造成的产品故障或损坏。
E:用户无三包凭证，并且根据该产品的生产日期计算仍超出包修期限的。
保修卡
尊敬的用户，感谢您购买徐州坤元电子科技有限公司的产品。
为了能更好的为您服务，在购买产品后，请您认真阅读、填写并妥善保管好此保修卡。
