安全阀知识点全掌握

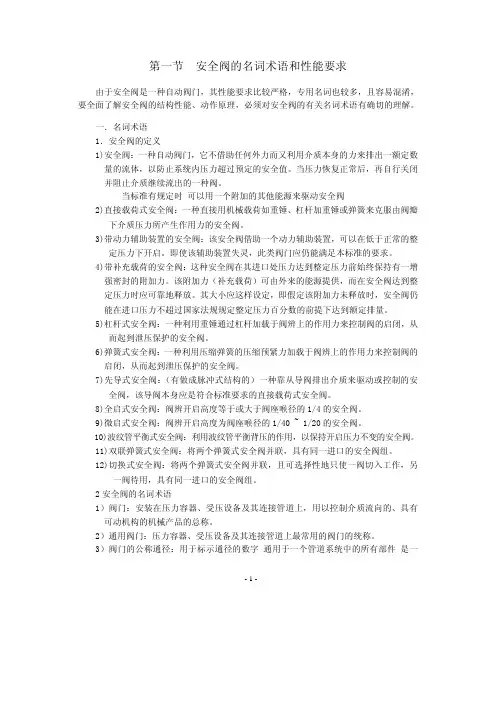

安全阀的基本知识1、安全阀的基本知识（1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

（2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

（3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

（4）工作压力P：阀门在使用介质温度下的压力。

（5）工作温度T：阀门在使用介质下的温度。

（6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

（7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

（8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

（9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）。

（10）开启高度h: 阀瓣离开关闭位置的实际升程。

（11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

（12）排量系数Kd：阀门实际排量与理论排量的比值。

（14）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

（15）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。

2、安全阀基本结构（1）阀体。

（2）阀座。

（3）阀瓣。

（4）调节圈。

（5）弹簧。

（6）阀杆。

（7）阀盖。

（8）阀帽。

3、安全阀的分类（1）按使用介质分：a:蒸汽用安全阀。

b:空气及其它气体用安全阀。

1、安全阀的基本知识1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

4）工作压力P：阀门在使用介质温度下的压力。

5）工作温度T：阀门在使用介质下的温度。

6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）10）开启高度h: 阀瓣离开关闭位置的实际升程。

11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

12）排量系数Kd：阀门实际排量与理论排量的比值。

13）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

14）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。

2、安全阀基本结构1）阀体 2）阀座 3）阀瓣 4）调节圈 5）弹簧 6）阀杆 7）阀盖 8）阀帽3、安全阀的分类1）按使用介质分：a:蒸汽用安全阀 b:空气及其它气体用安全阀 c:液体用安全阀2）按公称压力分a:低压安全阀：公称压力PN≤1.6Mpa b:中压安全阀：公称压力PN1.6～6.4Mpac:高压安全阀：公称压力PN6.4～80.0Mpa d:超高压安全阀：公称压力PN﹥100Mpa3）按适用温度分：a:超低温安全阀：t≤-100°C b:低温安全阀：-100°C～-40 °Cc:常温安全阀：-40 °C～120 °C d:中温安全阀：120 °C～450 °Ce:高温安全阀：t＞ 450 °C4）按连接方式分：a:法兰连接安全阀 b:螺纹连接安全阀 c:焊接连接安全阀5）按开启高度分：a:微启式安全阀：开启高度在do /40～ do /20b:全启式安全阀：开启高度不小于do /4c:中启式安全阀：开启高度介于微启式和全启式之间6）按结构形式分：a:杠杆重锤式安全阀 b:弹簧式安全阀 c:脉冲式安全阀（又称先导式安全阀）d:微启式安全阀 e:全启式安全阀 f:全封闭式安全阀 g:半封闭式安全阀 h:敞开式安全阀4、安全阀的基本要求安全阀必须具备运行安全性和经济性两大要求，在动作过程中必须做到：灵敏的开启、足量的排放、及时的回座、可靠的密封。

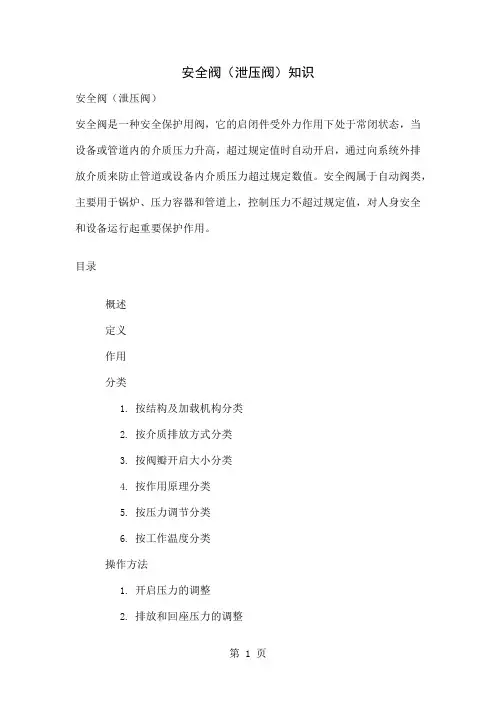

安全阀（泄压阀）知识安全阀（泄压阀）安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。

安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。

目录概述定义作用分类1.按结构及加载机构分类2.按介质排放方式分类3.按阀瓣开启大小分类4.按作用原理分类5.按压力调节分类6.按工作温度分类操作方法1.开启压力的调整2.排放和回座压力的调整3.安全阀铅封常见故障1.排放后阀瓣不回座2.泄漏3.到规定压力时不开启4.排气后压力继续上升5.阀瓣频跳或振动6.不到规定压力开启选用原则相关名词安装1.设置要点2.进出口管道的安装3.安装维护技术指标外形尺寸型号代码1.型号意义2.连接形式代号3.结构形式代号4.阀座密封面材料5.公称压力代号6.阀体材料代号要注事项相关标准操作事项图书1.资料2.图书简介3.目录展开概述定义作用分类1.按结构及加载机构分类2.按介质排放方式分类3.按阀瓣开启大小分类4.按作用原理分类5.按压力调节分类6.按工作温度分类操作方法1.开启压力的调整2.排放和回座压力的调整3.安全阀铅封常见故障1.排放后阀瓣不回座2.泄漏3.到规定压力时不开启4.排气后压力继续上升5.阀瓣频跳或振动6.不到规定压力开启选用原则相关名词安装1.设置要点2.进出口管道的安装3.安装维护技术指标外形尺寸型号代码1.型号意义2.连接形式代号3.结构形式代号4.阀座密封面材料5.公称压力代号6.阀体材料代号要注事项相关标准操作事项图书1.资料2.图书简介3.目录概述安全阀[1]是锅炉、压力容器和其他受压力设备上重要的安全附件，应经常检查，使之安全可靠。

其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。

而有的用户和设计部门在选型时，总是选错型号。

安全阀中国特种设备检验协会12横杆阀帽调节螺套弹簧座阀盖扳手弹簧阀杆导向套反冲盘阀瓣调节圈阀座1212主阀阀座主阀阀体进口嘴活塞主阀弹簧主阀导向套接管Ⅰ阀座调节钉 螺套导阀阀体滑梭压盖顶杆阀座阀座罩压块“O ”型圈阀轴导向套弹簧座弹簧盖板 保护罩 调整螺钉接管Ⅱ自动开启，而在压力回到工作压力或略低于工作压力时，又自动关闭。

由于多数工况条件下普遍采用的是弹簧直接载荷式安a.b．反冲盘、向向上，再就是阀座对阀瓣的托力（压紧力），这个压紧力在密封面上所产生的比压力，保证了安全阀关闭件间有了必需的密封性。

当系统中的压力升高且超过正常工作压力时，坏（合力不为零）开始升起，如图4-2所示。

c．当介质压力Pd．当介质压力P封比压力，状态。

按照动作原理，12图示为对微启式安全阀的样所作的全性能测试记录（合肥所检测中心测试）图示为对全启式安全阀抽样所作的全性能测试记录（合肥所检测中心测试） b点（开始有位移）所对应的a点为开启压力值（0.709MPa），ｄ点（达全开高度）所对应的ｃ点值为排放压力值（0.766MPa），ｆ点（位移为零）所对应的ｅ点值回座压力值（0.646MPa），开启高度为Y10-Y0（9.6mm）。

(Y0为原始位置值,Y10开启后的最高值)πd h≥d2π/4 则h≥d/412121212第二节对安全阀的基本要求安全阀既然作为锅炉、压力容器、压力管道等承压设备的超压保护装置，那么对它的要求也是比较全面的，世界主要工业国家对安全阀都制定了许多适应本国水平的相应法规来规范安全阀的设计、制造和使用，我国近年也制定了若干规范，如：TSG ZF001-2006《安全阀安全技术监察规程》、《蒸汽锅炉安全技术监察规程》和《压力容器安全技术监察规程》等安全技术规范。

综合各国的这些规范来看，都要求安全阀在以下几个方面得到满足。

1. 对安全阀性能上的基本要求a. 准确开启-涉及到整定压力偏差这是对安全阀的最基本要求，当工作介质超过正常的操作压力渐渐达到开启压力时，安全阀的关闭件应能准确地在设定的整定压力打开泄压。

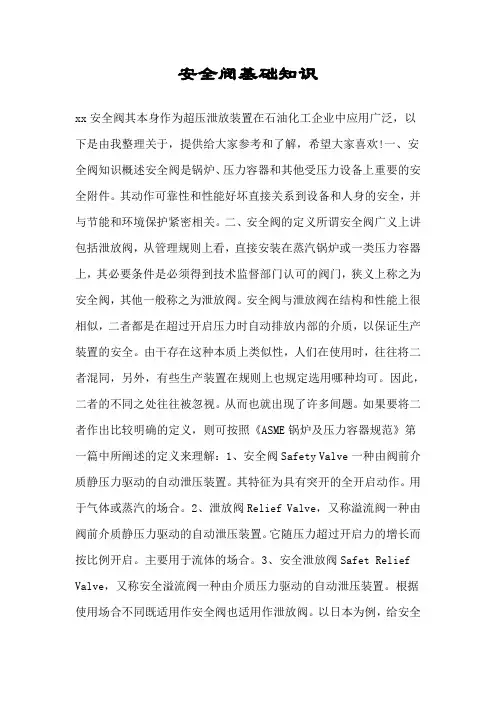

安全阀基础知识xx安全阀其本身作为超压泄放装置在石油化工企业中应用广泛，以下是由我整理关于，提供给大家参考和了解，希望大家喜欢!一、安全阀知识概述安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。
