回转轴承亦称滚盘,是在普通滚动轴承的基础上发展起来的,但一般滚动轴承内、外圈的刚度依靠轴承座孔的刚度来保证,而回转轴承的刚度则由下车底盘的结构来保证。
一般汽车底盘的刚度很小,而回转轴承要承受巨大的轴向力、径向力和翻倾扭矩,因此,回转轴承的动圈和不动圈均需有足够的抗弯及抗压刚度和强度。
回转轴承按滚动形式分,有滚珠式和滚柱式;按滚动体的排列分,有单排、双排和多排式;按滚道形式分,有圆弧曲面式、平面式和钢丝滚道式。
1、单排滚珠式回转轴承滚道是由内座圈和外座圈合成一个整体的曲面滚道。
齿圈可以为外齿圈式,也可为内齿圈式(见图4—9)。
滚珠和导向体安装时,均由内座圈或外座圈的专用切向圆孔装入滚道,然后将安装孔堵住。
为了润滑滚盘,设有数个黄油嘴。
单排滚珠式轴承,重量轻、结构紧凑、制造成本低,允许小的安装误差,但承载能力小。
NK-250EⅢ型、NK-400EⅢ型等汽车起重机采用内齿圈式、单排滚珠回转轴承(见图4-10)。
图4-9单排滚珠回转轴承2、双排滚珠式回转轴承(a)内齿圈式(b)外齿圈式双排滚珠式回转轴承见图4-11,由上下两排滚珠、内、外座圈、间隔套及密封装置等组成。
为了安装滚珠,内座圈或外座圈由两体组装而成。
与同样尺寸的单排滚珠回转轴承比较,承载能力要大得多。
NK-160型汽车起重机采用图4-11(b)型结构的回转轴承。
3、交叉滚柱式回转轴承交叉滚柱式回转轴承见图4-12。
滚动体为圆柱式或圆锥形,单排交叉排列。
内座圈或外座圈由上下两体组装而成,便于安装和调整滚体的轴向间隙。
按滚柱交叉排列时同向滚柱的数量多少,可分为1对1、2对1、3对1,或3对2等几种排列形式。
这种回转轴承不仅能承受轴向和径向载荷,而且可以承受较大的翻倾力矩。
此外,由于滚柱与滚道的接触面积较大,增加了回转轴承的抗疲劳强度,延长了使用寿命。
与单排滚珠回转轴承比较,承载能力可增加一倍。
这种回转轴承的滚道为锥面,易于加图4-10 NK-250EⅢ型回转轴承工和保证加工精度。
卷扬机的组成
卷扬机是一种用于举升和悬吊重物的机械设备,一般由以下几个主要组成部分组成:
1.驱动装置:卷扬机通常使用电动机作为驱动装置,也可以使用其他形式的驱动装置,如液压或空气动力。
驱动装置负责提供动力以使卷扬机开始运行。
2.卷筒:卷筒是卷扬机最重要的部分,它是一个笼状的结构,重物可以通过绳索或钢缆绕在卷筒上,卷筒会转动以提升或放下重物。
卷筒通常由钢制而成,具有充足的强度和耐用性。
3.绞盘:绞盘是驱动卷筒旋转的装置,它通过传递动力给卷筒使其旋转。
绞盘通常由齿轮、传动轴和传动机构组成。
4.绳索/钢缆:绳索或钢缆用于将重物系在卷筒上,并通过卷扬机的运动来提升或放下重物。
它们需要具备足够的强度和耐久性,以确保安全可靠的操作。
5.控制系统:卷扬机通常配备有控制系统,用于控制卷绳的升降速度和方向。
这可以通过按钮、开关或遥控器来实现。
控制系统还可以包括安全装置,如限位开关和载荷传感器,以确保卷扬机在安全范围内操作。
常用卷筒的类型与构造
卷筒是起重机的重要部件,根据不同的使用场景和要求,常用的卷筒大致可以分为以下几类:
1. 国标齿盘卷筒组:由卷筒体、卷筒轴、齿轮盘接手(齿盘)、卷筒毂(堵头)、轴套、轴承、轴承座、压绳板、螺栓等组成,齿轮盘接手与CA型轴减速机相连接。
2. 带联轴器卷筒组:由筒体、卷筒轴、联轴器、轴承座、螺栓等组成,结构简单,联轴器与减速机相连接,制作工艺复杂。
适配联轴器有WZL、DC、WJ三种形式。
3. 欧式卷筒组:由筒体、卷筒轴、轴承座等组成,卷筒轴与减速机直接相连接,结构更为简单,制作工艺也较简单。
同时由于设计的整体性,欧式卷筒的精度也。
4. 外开齿卷筒组:由筒体、卷筒轴、轴承座,另在一侧安装齿轮组成。
多用于大吨位或者水利设备相关起升设备。
5. 带制动盘卷筒组:由筒体、卷筒轴、轴承座,另在一侧或中间安装制动盘组成,一般配套制动钳使用。
6. 手动卷筒:手动卷筒是最简单的电缆卷筒之一,通常由钢制外壳和手摇装置组成,用于展开或卷起较小的电缆或线缆。
7. 自动卷筒:自动卷筒是一种更高级的电缆卷筒,可以自动卷起和展开电缆。
通常由电动机、传动系统和控制器
组成。
8. 挂式卷筒:挂式卷筒是一种特殊的电缆卷筒,可以挂在墙上或天花板上,以便更好地管理电缆。
通常由钢制外壳、内部卷筒和挂钩组成。
9. 托盘式卷筒:托盘式卷筒是一种特殊的电缆卷筒,可以将电缆放置在托盘上,以便更好地管理电缆。
通常由钢制外壳、内部托盘和轮子组成。

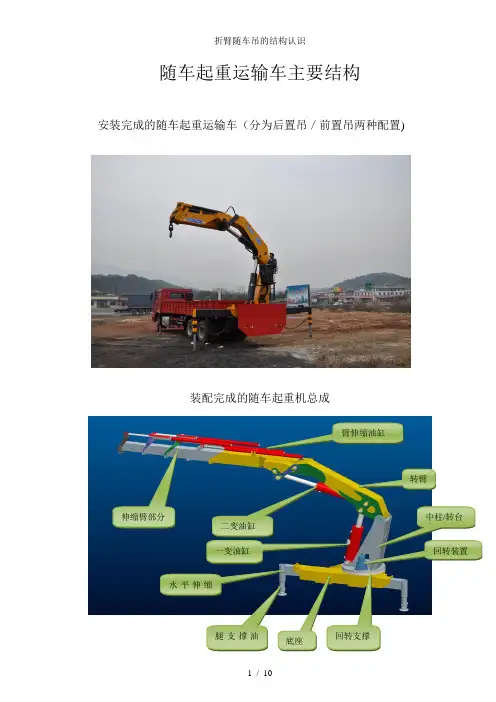

随车起重运输车主要结构
安装完成的随车起重运输车(分为后置吊/前置吊两种配置)
装配完成的随车起重机总成
腿支撑油
缸
水平伸缩
底座
回转支撑
回转装置
中柱/转台
一变油缸
二变油缸 转臂
伸缩臂部分
臂伸缩油缸
已安装完成的底座总成部分
下图是腿水平伸缩缸与底座装配在一起的情况
腿水平伸缩油
中心回转接头
1、已装配完成的下车操作附件.
多路阀的安装
支腿控制阀
1、在安装多路阀前,需检查安装版表面是否有焊点、毛刺等可能造成安装不良的缺陷。
确保安装面平整后,方可安装。
2、安装多路阀时,严禁将多路阀的堵头取出,否则将造成液压系统的污染.
回转中心接头的安装
上下车油
路切换阀。
拉杆分解图
中柱的安装
单向平衡阀
转臂、伸缩臂总成、连杆的安装
吊臂总成长连杆
短连杆
偏心座,与基本臂
焊接在一起,实现
折叠
基本臂分解图
下滑块
铜套
已装配完成的伸缩臂
伸缩臂分解图
上部滑块
伸缩油缸
座。
随车吊介绍随车吊(truck with crane)正式名称:随车起重运输车,它广泛适用于市政建设、煤矿工程、园林绿化等基建材料与其它设备的吊装及运输。
随车吊可左右操作,可正反360度旋转,也可全方位旋转。
采用军工品质生产,质量可靠,寿命长,工作速度快. 相关车型有2吨、3.2吨、4吨、5吨、6.3吨、8吨、10吨、12吨、16吨吊机可供选择,可选择直臂或折臂式吊机。
随车吊(truck with crane)是随车起重机和底盘组合在一起的一种运输车辆。
是由起重臂、转台、机架、支腿等部分组成。
通过变幅、伸缩、回转、卷扬等机构的动作来实现随车吊的机械动作,通过不同动作的组合实现起重作业。
中国随车吊著名品牌徐工随车吊石煤随车吊长春神骏随车吊 ,中联重科随车吊、等徐州的和润也不错的编辑本段随车吊洒水车随车吊洒水车(sprinkling truck with crane)又名:随车吊带洒水,是在保证随车起重运输车与整车的操作稳定性和安全性下,在车厢上配装水罐和动力机以及喷头和洒水炮等洒水功能,另可在吊臂上加装高空作业斗,使该车具备洒水、运货(吊下洒水罐后)、自装自卸货物、高空作业等多种功能,是一种理想的多用途产品。
适用于园林、仓库、码头、船舶、铁路等行业,配置吊篮可以用于高空作业,也可以安装抓具,用于抓举各种物件。
编辑本段随车吊操作员注意事项1、对自己的车辆非常了解,必须知道他的功能和限制,以及它的一些特殊的操作特性。
2、应完全熟悉对随车起重运输车操作手册中规定的内容。
3、应完全熟悉随车起重运输车吊装图。
必须懂得所有标识和警告的含义;要能够计算或判定随车起重运输车的实际吊装能力。
4、按厂家要求,定期检查和保养随车起重运输。
5、做好随车起重运输工作日志,在日志里记录:所有检测、维护以及对随车起重运输进行维修等的详细记录。
6、找到负荷,装上锁具,并搞清楚负荷具体放置位置。
尽管操作人员不负责确定负荷重量,但是如果他没有同监理人员核实重量,那么他就应对随车起重运输及其一切后果负责。

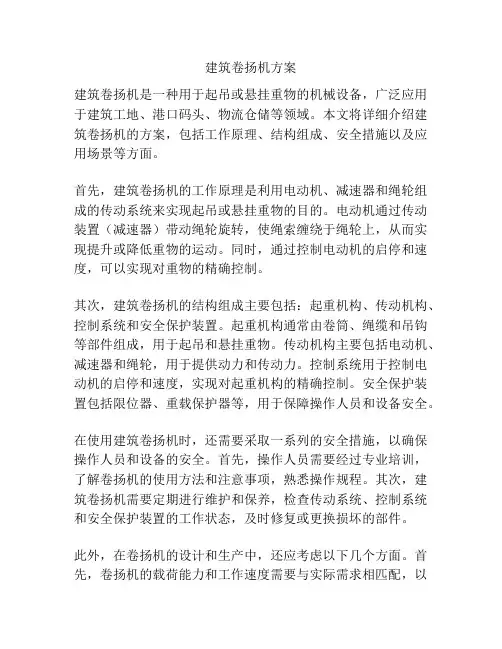

建筑卷扬机方案建筑卷扬机是一种用于起吊或悬挂重物的机械设备,广泛应用于建筑工地、港口码头、物流仓储等领域。
本文将详细介绍建筑卷扬机的方案,包括工作原理、结构组成、安全措施以及应用场景等方面。
首先,建筑卷扬机的工作原理是利用电动机、减速器和绳轮组成的传动系统来实现起吊或悬挂重物的目的。
电动机通过传动装置(减速器)带动绳轮旋转,使绳索缠绕于绳轮上,从而实现提升或降低重物的运动。
同时,通过控制电动机的启停和速度,可以实现对重物的精确控制。
其次,建筑卷扬机的结构组成主要包括:起重机构、传动机构、控制系统和安全保护装置。
起重机构通常由卷筒、绳缆和吊钩等部件组成,用于起吊和悬挂重物。
传动机构主要包括电动机、减速器和绳轮,用于提供动力和传动力。
控制系统用于控制电动机的启停和速度,实现对起重机构的精确控制。
安全保护装置包括限位器、重载保护器等,用于保障操作人员和设备安全。
在使用建筑卷扬机时,还需要采取一系列的安全措施,以确保操作人员和设备的安全。
首先,操作人员需要经过专业培训,了解卷扬机的使用方法和注意事项,熟悉操作规程。
其次,建筑卷扬机需要定期进行维护和保养,检查传动系统、控制系统和安全保护装置的工作状态,及时修复或更换损坏的部件。
此外,在卷扬机的设计和生产中,还应考虑以下几个方面。
首先,卷扬机的载荷能力和工作速度需要与实际需求相匹配,以确保其安全可靠地进行工作。
其次,材料的选择和制造工艺需要保证产品的质量和耐用性。
最后,卷扬机的设计应符合国家相关标准和法规,确保其安全运行。
建筑卷扬机在建筑施工、物流仓储等领域有着广泛的应用。
它可以快速、高效地完成起吊、悬挂等作业任务,提高工作效率和安全性。
同时,建筑卷扬机还可以根据实际需求进行定制和改进,以满足不同场景的应用需求。
总的来说,建筑卷扬机是一项重要的起重设备,它能够在建筑工地和物流仓储等场景中发挥重要作用。
通过合理的设计和使用,可以实现安全、快速、高效的起吊和悬挂重物。

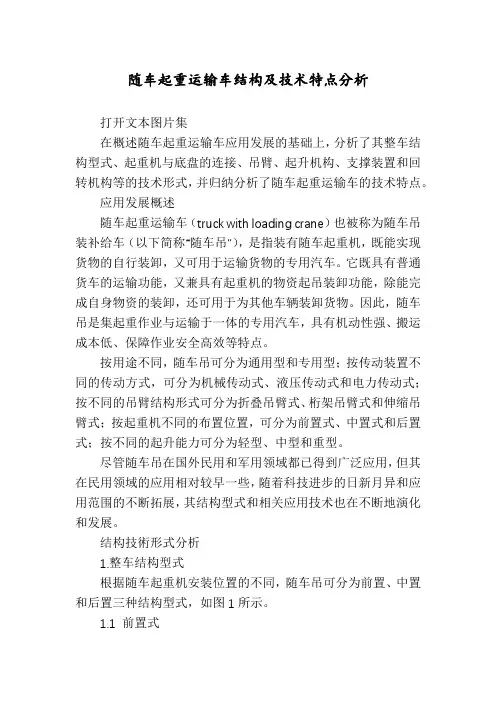

随车起重运输车结构及技术特点分析打开文本图片集在概述随车起重运输车应用发展的基础上,分析了其整车结构型式、起重机与底盘的连接、吊臂、起升机构、支撑装置和回转机构等的技术形式,并归纳分析了随车起重运输车的技术特点。
应用发展概述随车起重运输车(truck with loading crane)也被称为随车吊装补给车(以下简称“随车吊”),是指装有随车起重机,既能实现货物的自行装卸,又可用于运输货物的专用汽车。
它既具有普通货车的运输功能,又兼具有起重机的物资起吊装卸功能,除能完成自身物资的装卸,还可用于为其他车辆装卸货物。
因此,随车吊是集起重作业与运输于一体的专用汽车,具有机动性强、搬运成本低、保障作业安全高效等特点。
按用途不同,随车吊可分为通用型和专用型;按传动装置不同的传动方式,可分为机械传动式、液压传动式和电力传动式;按不同的吊臂结构形式可分为折叠吊臂式、桁架吊臂式和伸缩吊臂式;按起重机不同的布置位置,可分为前置式、中置式和后置式;按不同的起升能力可分为轻型、中型和重型。
尽管随车吊在国外民用和军用领域都已得到广泛应用,但其在民用领域的应用相对较早一些,随着科技进步的日新月异和应用范围的不断拓展,其结构型式和相关应用技术也在不断地演化和发展。
结构技術形式分析1.整车结构型式根据随车起重机安装位置的不同,随车吊可分为前置、中置和后置三种结构型式,如图1所示。
1.1 前置式起重机置于车箱和驾驶室之间(见图la),—般为起吊能力小于1t的随车吊所采用,适用于装卸包装成件的货物和集装箱等。
由于液压泵安装在距离发动机较近处(汽车前部),距离起重机液压缸的管路较短,功率损失小,相比其他型式,液压传动效率较高。
在进行该型式的整车布置时,应注意前轴载荷的分配,防止前轴过载。
1.2 中置式起重机安装在汽车车箱中部(见图lb),—般为起吊能力在1〜3t范围内的随车吊所采用,且汽车多采用大、中型货车底盘,主要用于装卸、运输长度整齐的木材、管材、建材、条状物件等,货物沿车箱纵向安放。
卷扬机的组成卷扬机是一种用于吊装和提升重物的机械设备。
它由多个组成部分组成,每个部分都发挥着重要的作用。
下面是关于卷扬机各个组成部分的详细解释:1. 驱动装置:卷扬机的驱动装置通常由电动机或内燃机组成。
它们提供动力,使卷扬机能够进行吊装和提升操作。
驱动装置通常与其他部分如齿轮箱或传动装置相连接,以提供所需的扭矩和速度。
2. 卷筒:卷筒是卷扬机的核心组成部分,它是一个圆柱形的金属结构,用于卷绕绳索或钢缆。
当驱动装置运转时,卷筒会旋转,从而收回或放出绳索或钢缆,实现吊装或提升操作。
3. 绳索或钢缆:绳索或钢缆是用于连接重物和卷筒的部分。
它们通常由高强度的合金钢或其他耐用材料制成,以确保吊装的安全性和可靠性。
绳索或钢缆的选择取决于所需的吊装能力和工作环境。
4. 制动装置:制动装置用于控制卷扬机的运动,以确保吊装过程的安全性。
它通常由制动器和制动盘组成。
当需要停止或固定卷筒时,制动器会施加压力,使制动盘与卷筒接触,从而实现停止或固定功能。
5. 控制系统:控制系统是卷扬机的重要组成部分,它用于控制卷扬机的运行和操作。
控制系统通常包括按钮、开关、遥控器等设备,用于启动、停止、调节速度和方向等操作。
一些高级控制系统还可以提供监测和报警功能,以确保吊装过程的安全性。
6. 结构框架:结构框架是卷扬机的支撑结构,它由钢材或其他耐用材料制成。
结构框架不仅提供了卷扬机的稳定性和强度,还支持其他组成部分的安装和运行。
7. 辅助装置:卷扬机通常还配备了一些辅助装置,以提高操作的效率和安全性。
这些装置可能包括限位器、重载保护装置、紧急停止装置等,用于监测和保护卷扬机的运行。
综上所述,卷扬机是由驱动装置、卷筒、绳索或钢缆、制动装置、控制系统、结构框架和辅助装置等组成。
这些组成部分共同协作,使卷扬机能够安全、高效地进行吊装和提升操作。
卷扬机原理卷扬机是一种常见的起重设备,其主要原理是通过电动机驱动齿轮箱,使钢丝绳缠绕在卷筒上,从而实现货物的起升和运输。
下面将详细介绍卷扬机的工作原理。
一、结构组成卷扬机由电动机、减速器、制动器、卷筒、钢丝绳等部分组成。
其中电动机为驱动力源,通过减速器降低转速并增加扭矩,驱动卷筒旋转。
制动器起到控制货物下降速度和保护安全的作用。
钢丝绳则负责连接货物和卷筒,传递力量。
二、工作原理1. 起重过程当需要将货物吊起时,首先启动电动机。
电动机带动减速器旋转,减速器输出高扭矩低转速的力量给到卷筒。
此时钢丝绳缠绕在卷筒上开始收紧,并将货物慢慢提起来。
当货物达到所需高度时,停止电动机的工作即可完成货物的起重过程。
2. 运输过程在运输过程中,需要保证货物稳定且不会晃动。
此时可以通过卷扬机的制动器来控制货物下降速度,保证货物缓慢下降。
同时,卷扬机的钢丝绳与货物牢固连接,避免货物脱落或滑落。
3. 停止过程当需要停止卷扬机工作时,首先需要切断电源。
此时制动器自动启动,将卷筒固定住,避免钢丝绳松弛导致货物滑落或伤害人员。
三、注意事项1. 卷扬机在工作前需要检查各部分是否正常运转,如电机、减速器、制动器等。
2. 在起重过程中应注意控制起重速度,避免超载和意外事故发生。
3. 在运输过程中应保证货物稳定,并根据实际情况调整制动器的力度。
4. 停止卷扬机工作前需要切断电源并等待卷筒完全停止旋转后再进行操作。
总之,卷扬机是一种常见的起重设备,在工业生产和建筑施工中广泛应用。
了解其工作原理和注意事项可以更好地使用和维护设备,并确保工作安全和效率。
天车起重机卷筒知识
天车起重机卷筒是天车起重机的重要组成部分,主要用于提升和放下货物。
以下是有关天车起重机卷筒的一些知识:
1. 结构:天车起重机卷筒通常由卷筒轴、卷筒壳体、卷筒制动装置和卷筒电机等部分组成。
2. 功能:天车起重机卷筒主要用于卷取起重机大臂或钩具的钢丝绳,通过卷筒电机的运行实现货物的提升和放下。
3. 材料:卷筒轴一般由高强度钢材制成,以确保足够的强度和刚度。
卷筒壳体则通常采用铸铁或钢板焊接而成。
4. 制动装置:天车起重机卷筒上通常配备有制动装置,用于控制卷筒的停车和保持货物的位置稳定。
常见的制动方式包括电磁制动器和液压制动器。
5. 电机:卷筒电机是卷筒的动力来源,通常采用交流电动机或直流电动机。
电机的功率和转速取决于起重机的负载及运行要求。
6. 维护与保养:天车起重机卷筒需要定期进行维护和保养,主要包括清洁、润滑和检查各个部件的磨损情况。
必要时需要进行部件的更换和修复。
总结:天车起重机卷筒是起重机的关键部件,对于提升和放下货物起到重要作用。
了解天车起重机卷筒的结构和功能,以及
维护保养的要点,有助于确保天车起重机的安全运行和提升效率。
天车卷筒组1.卷筒组的结构[1]卷筒组主要由卷筒、卷筒轴、齿轮盘接手(或大齿轮)、卷筒毂、轴承体和轴承组成。
它的结构形式种类很多,推荐选用:1、带齿轮盘接手的卷筒结构2、带大齿轮的卷筒结构,他们的特点是卷筒轴只承受弯曲力矩。
当卷筒轴一端装有旋转时起升限位开关时,为确保卷筒与卷筒轴同步旋转,卷筒毂和轴应有键联接。
2.卷筒材质卷筒加工材料一般采用不低于HT20—40铸铁,特殊需要时可用ZG25、ZG35铸钢或三号钢板焊接。
表面带有导向螺旋槽,钢丝绳进行单层卷绕。
在一般情况下采用标准槽,只有当钢丝绳有脱槽危险时(例如抓斗卷筒)才采用深槽。
螺旋槽的截面尺寸、钢丝绳直径与螺距的关系可按带齿轮盘接手的卷筒结构选用。
3.注意事项在起升高度较大时,为缩小卷筒尺寸,可采用表面带导向螺旋槽或光滑的卷筒进行多层卷绕,但钢丝绳磨损较快,适用于慢速和工作类型较轻,吨位较低的起重机。
新乡市德隆起重机配套有限公司是一家生产各种起重机配件的专业厂家。
公司位于106国道和新兖铁路交汇处,长垣县恼西开发区6号,公司占地面积30000平方米、建筑面积20000平方米,拥有职工200余人,具有高、中级职称工程技术人员56人,担负产品设计和开发。
主要生产设备:3T电弧炼钢炉、离心浇铸机、龙门刨床、万能铣床、精密镗床、插齿机、滚齿机、天型车床、刨床、高中频炉、并式、箱式淬炉、回火炉、X射线探伤机、布氏、洛氏硬度计、物理试验机、拉力试验机、金相分析仪、碳硫自动分析仪、硅锰磷高速分析仪等加工检测设备300余台套、能充分保证产品热加工、冷加工、检测等全部工艺流程。
公司拥有大型卷筒制作的铆焊加工能力——δ80×2500mm大型数显卷板机、配套2100t预弯压力机,采用半自动埋弧焊、二氧化碳气体保护焊焊接工艺并配备全套的焊接工装,焊接质量达到国家A类焊缝技术要求,并具有大型热处理炉,满足大型铆焊件的热处理要求。
新引进的大型数控机床,使卷筒组加工能力Φ2800mm×24000mm。
(完整版)汽车起重机构造二汇总取力器的输出轴,经传动轴带动油泵。
传动轴的结构见图2-12。
2-10油门液压总泵泵体2.活塞总成2-1.活塞2-2.O型圈2-3.皮碗2-4.阀杆2-5.阀门皮碗2-6.阀门簧2-7.套管10.回位簧11.限位12、13、20.佃14.卡簧15.推杆总成15-1.推杆15-2.止动圈18.防尘套19.管接头21.放气塞2-11油门工作缸.油缸2.活塞3.皮碗4.弹簧5.卡簧6.护尘套7.排气阀2-12油泵驱动轴传动轴总成2.凸缘3.垫4.接盘5、6、7、8.螺栓9、10、11.弹簧垫12、13、14.螺母1、凸缘2、接盘4和螺栓等组成。
取力器输出轴的凸4而联结传动轴前端,凸缘2联结传动轴后端及液压泵。
支腿机构为了增加汽车起重机的稳定性,减轻轮胎负担,吊装作业时,将液压支腿伸出,把车辆液压支腿的布置形式H"型支腿,少数小吨位车采用蛙式支腿等。
1、蛙式支腿防止支腿自行下沉的液压锁,支腿安装底架以及防(见图3-1)。
3-1蛙型支腿.底架2.支腿座3.安全插销4.液压缸5.旋转支腿6.液压锁7.支座四支蛙式支腿分别布置在下车中后部的四个角落。
操作支腿控制杆,液压缸的活塞杆伸,同时,一旦就会触击地面,造成支腿损坏或行车事故。
蛙式支腿结构简单、2、H型支腿所谓H型支腿,是支腿伸出后与车身呈H形,广泛应用在中等吨位以上的车辆,其支(见图3-2)。
每个支腿箱中又各有两支支腿支腿伸缩梁在支腿箱中可以左右滑动。
支腿伸缩梁由水平液压缸驱动,油缸体端用21和压盖6固定在支腿箱的支承架上,水平油缸活塞杆端安装耳轴5,并用压盖14、18固定在支腿伸缩梁上。
水平油缸的伸缩便可驱动支腿伸缩梁在支腿箱中左右移动。
3-2 H型支腿箱后支腿箱2.前支腿箱3.伸缩梁4.7.护杆5.耳轴6、14.压板8.支腿座9.止动块10.锁定销11.压盖12.球节13.15、16、17、18、19、20、21、22、23.螺栓24、25、26.垫圈27、28.螺母29.油嘴30.锁链支腿伸缩梁的外伸端安装着垂直支腿液压缸,垂直液压缸伸出,便可将车架起。
吊车卷扬机构造和工作原理
吊车卷扬机是吊装重物的重要设备,它的构造和工作原理对于操作者来说都非常重要。
下面我们来分步骤阐述吊车卷扬机的构造和工作原理。
一、构造
1.主体结构:包括底架、支腿、立柱、动臂、回转器、室内控制室、发动机和液压系统等组成。
2.卷扬系统:由电机、齿轮箱、卷筒、钢丝绳和制动器等部分组成。
其中,电机和齿轮箱一般设在机身上,通过链条或联轴器驱动卷筒旋转,使钢丝绳卷绕或放出,完成工作任务。
3.液压系统:主要由液压泵、阀门、油箱、管路、油缸等组成。
液压泵向油箱吸油,通过阀门控制压力和流量,将液压油传输到油缸中,通过油缸实现机械运动或吊装重物。
二、工作原理
1.以卷扬机构为例,当电机转动时,通过齿轮箱将动力传递给卷扬筒,促使钢丝绳卷绕或放出。
此时,通过属于机身的液压系统控制卷扬筒和钢丝绳的动作。
2.工作时,如果需要升高或降低吊物,通过控制油缸来实现升降的操作。
此时液压系统的压力会促使活塞向上或向下,从而带动卷扬筒的旋转,完成升降操作。
3.同时,为了保证吊装的平稳性,机身上的制动器会起到关键作用。
制动器通常与卷扬筒同步工作,当卷扬筒旋转速度过快或钢丝绳松弛时,制动器能即时阻止机身或吊装物的运动,保证了操作的安全性。
4.在整个过程中,操作者需要通过室内控制室操作面板调整卷扬机的运转,令其达到所需的高度和角度,并根据吊装物的重量和体型来进行调整,尽量减少因为不合理度量而引发的意外问题。
综上所述,吊车卷扬机的构造和工作原理都较为复杂,需要操作
者了解并按照规范操作。
只有这样才能保证吊车卷扬机平稳运行,实现安全高效的吊装操作。
