Zigbee智能无线压力变送器

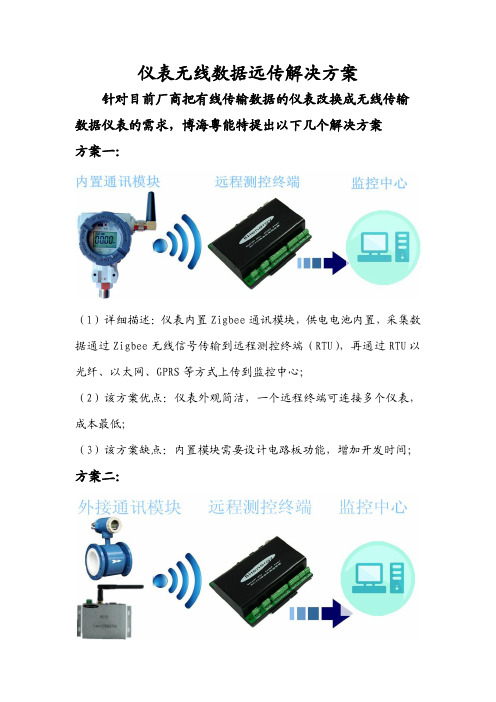

仪表无线数据远传解决方案
针对目前厂商把有线传输数据的仪表改换成无线传输数据仪表的需求，博海粤能特提出以下几个解决方案
方案一：
（1）详细描述：仪表内置Zigbee通讯模块，供电电池内置，采集数据通过Zigbee无线信号传输到远程测控终端（RTU），再通过RTU以光纤、以太网、GPRS等方式上传到监控中心；
（2）该方案优点：仪表外观简洁，一个远程终端可连接多个仪表，成本最低；
（3）该方案缺点：内置模块需要设计电路板功能，增加开发时间；方案二：
（1）详细描述：仪表外接Zigbee通讯模块，采集数据通过Zigbee 无线信号传输到远程测控终端（RTU），再通过RTU以光纤、以太网、GPRS等方式上传到监控中心；
（2）该方案优点：方案简单，快速应用，一个远程终端可连接多个仪表；
（3）该方案缺点：外置通讯模块需寻找安装位置，户外环境容易丢失；
方案三：
（1）详细描述：仪表外接GPRS通讯模块，所采集的数据直接通过GPRS方式上传到监控中心；
（2）该方案优点：安装简单，适合仪表数量较少的现场；
（3）该方案缺点：GPRS需收取流量费用，增加开支，并且由于GPRS 功耗较大，户外无外接电源供电条件下使用太阳能供电,增加成本；。

无线压力变送器
简介
无线压力变送器是一种利用无线技术传输压力信号的装置，通过将压力信号转
换为无线信号，实现了压力监测的远程传输和实时监控。

在工业控制领域广泛应用，为工艺管道、容器等设备的压力监测提供了便利和效率。

工作原理
无线压力变送器采用压力传感器将压力信号转换为电信号，然后经过信号调理
和处理后，再转换为无线信号进行传输。

无线技术种类多样，如蓝牙、Zigbee等，可以根据不同需求选择适合的传输方式。

优势
1.无线传输：不受布线限制，适用于远程监测和无人区域。

2.便捷安装：无需布线，安装简便快捷，节省人力和成本。

3.实时监控：无线传输实时监控压力数据，提高生产效率。

4.灵活性：适用于各种环境和场合，具有较高的适用性。

应用场景
1.石油化工：监测管道压力，保障生产安全。

2.制药行业：控制反应釜内压力，确保生产质量。

3.空调系统：监测制冷剂压力，调节制冷效果。

4.汽车制造：监测制动系统压力，确保行车安全。

发展趋势
随着工业4.0的推进，无线压力变送器作为智能化监测设备将越来越受到重视。

未来，无线技术将不断创新，提高传输稳定性和安全性，为压力监测提供更加便捷和高效的解决方案。

结语
无线压力变送器作为现代工业控制领域的重要装置，将继续发挥其重要作用，
为生产过程中的压力监测提供更加智能、便捷的解决方案。

期待在未来的发展中，无线压力变送器将不断创新、升级，适应不断变化的工业需求，为工业智能化进程做出更大的贡献。

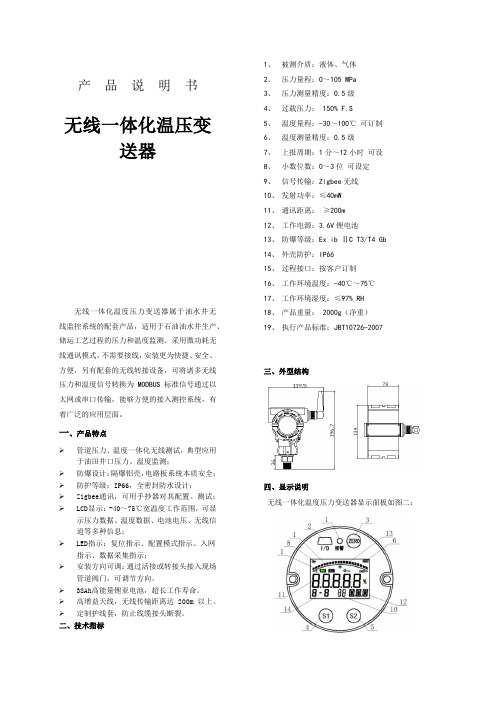

产品说明书无线一体化温压变送器无线一体化温度压力变送器属于油水井无线监控系统的配套产品，适用于石油油水井生产、储运工艺过程的压力和温度监测。

采用微功耗无线通讯模式，不需要接线，安装更为快捷、安全、方便，另有配套的无线转接设备，可将诸多无线压力和温度信号转换为MODBUS标准信号通过以太网或串口传输，能够方便的接入测控系统，有着广泛的应用层面。

一、产品特点➢管道压力、温度一体化无线测试，典型应用于油田井口压力、温度监测；➢防爆设计：隔爆铝壳，电路板系统本质安全；➢防护等级：IP66，全密封防水设计；➢Zigbee通讯，可用手抄器对其配置、测试；➢LCD显示：-40～75℃宽温度工作范围，可显示压力数据、温度数据、电池电压、无线信道等多种信息；➢LED指示：复位指示、配置模式指示、入网指示、数据采集指示；➢安装方向可调：通过活接或转接头接入现场管道阀门，可调节方向。

➢38Ah高能量锂亚电池，超长工作寿命。

➢高增益天线，无线传输距离达 200m 以上。

➢定制护线套，防止线缆接头断裂。

二、技术指标1、被测介质：液体、气体2、压力量程：0～105 MPa3、压力测量精度：0.5级4、过载压力： 150% F.S5、温度量程：-30～100℃可订制6、温度测量精度：0.5级7、上报周期：1分～12小时可设8、小数位数：0～3位可设定9、信号传输：Zigbee无线10、发射功率：≤40mW11、通讯距离：≥200m12、工作电源：3.6V锂电池13、防爆等级：Ex ib ⅡC T3/T4 Gb14、外壳防护：IP6615、过程接口：按客户订制16、工作环境温度：-40℃～75℃17、工作环境湿度：≤97% RH18、产品重量： 2000g（净重）19、执行产品标准：JBT10726-2007三、外型结构四、显示说明无线一体化温度压力变送器显示面板如图二：显示面板各部分说明如下：五、安装方法1、确定工艺要求的测量范围与要安装的变送器量程一致。

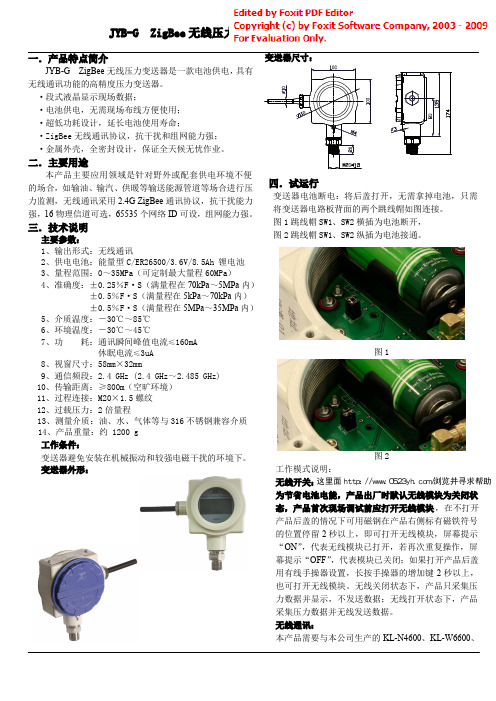

一．产品特点简介JYB­G ZigBee 无线压力变送器是一款电池供电， 具有无线通讯功能的高精度压力变送器。

·段式液晶显示现场数据；·电池供电，无需现场布线方便使用； ·超低功耗设计，延长电池使用寿命；·ZigBee 无线通讯协议，抗干扰和组网能力强； ·金属外壳，全密封设计，保证全天候无忧作业。

二．主要用途本产品主要应用领域是针对野外或配套供电环境不便的场合，如输油、输汽、供暖等输送能源管道等场合进行压力监测，无线通讯采用 2.4G ZigBee 通讯协议，抗干扰能力强，16 物理信道可选，65535个网络 ID 可设，组网能力强。

三．技术说明主要参数： 1、输出形式：无线通讯2、供电电池：能量型 C/ER26500/3.6V/8.5Ah 锂电池3、量程范围：0～35MPa（可定制最大量程 60MPa）4、准确度：±0.25％F·S（满量程在 70kPa ～5MPa 内）±0.5％F·S（满量程在 5kPa ～70kPa 内） ±0.5％F·S（满量程在 5MPa ～35MPa 内）5、介质温度：－30℃～85℃6、环境温度：－30℃～45℃7、功 耗：通讯瞬间峰值电流≤160mA休眠电流≤3uA8、视窗尺寸：58mm×32mm9、通信频段：2.4 GHz (2.4 GHz～2.485 GHz) 10、传输距离：≥800m（空旷环境） 11、过程连接：M20×1.5 螺纹 12、过载压力：2 倍量程13、测量介质：油、水、气体等与316 不锈钢兼容介质 14、产品重量：约 1200 g 工作条件：变送器避免安装在机械振动和较强电磁干扰的环境下。

变送器外形：变送器尺寸：四．试运行 变送器电池断电：将后盖打开，无需拿掉电池，只需将变送器电路板背面的两个跳线帽如图连接。

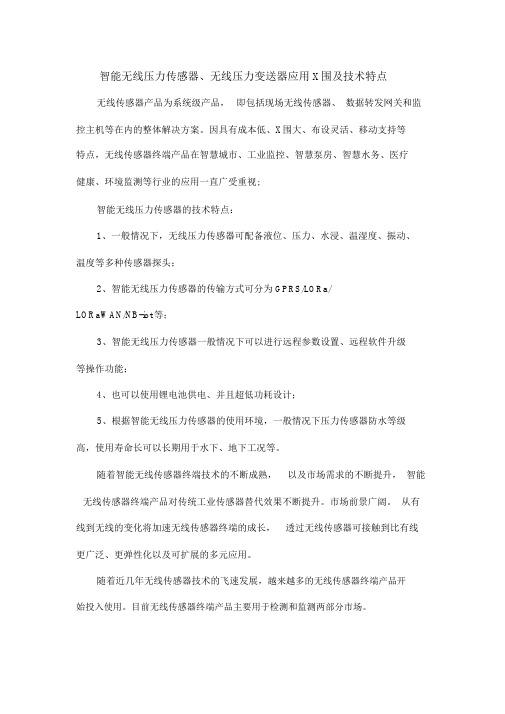

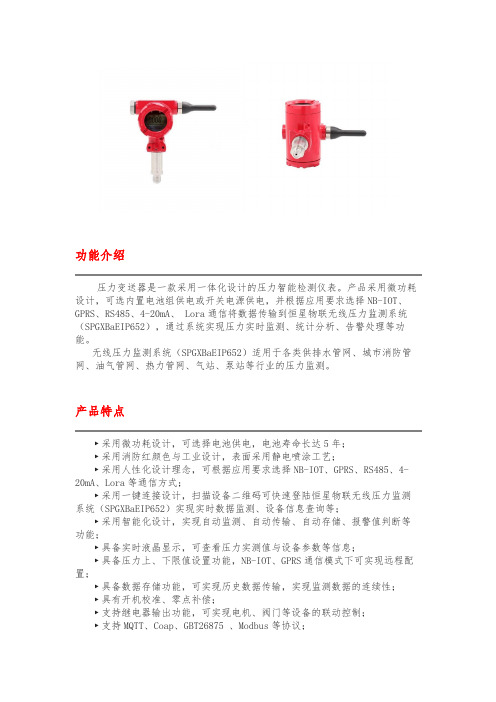

智能无线压力传感器、无线压力变送器应用X围及技术特点
无线传感器产品为系统级产品，即包括现场无线传感器、数据转发网关和监控主机等在内的整体解决方案。

因具有成本低、X围大、布设灵活、移动支持等
特点，无线传感器终端产品在智慧城市、工业监控、智慧泵房、智慧水务、医疗
健康、环境监测等行业的应用一直广受重视;
智能无线压力传感器的技术特点：
1、一般情况下，无线压力传感器可配备液位、压力、水浸、温湿度、振动、温度等多种传感器探头；
2、智能无线压力传感器的传输方式可分为GPRS/LORa/
LORaWAN/NB-iot等；
3、智能无线压力传感器一般情况下可以进行远程参数设置、远程软件升级
等操作功能；
4、也可以使用锂电池供电、并且超低功耗设计；
5、根据智能无线压力传感器的使用环境，一般情况下压力传感器防水等级高，使用寿命长可以长期用于水下、地下工况等。

随着智能无线传感器终端技术的不断成熟，以及市场需求的不断提升，智能无线传感器终端产品对传统工业传感器替代效果不断提升。

市场前景广阔。

从有线到无线的变化将加速无线传感器终端的成长，透过无线传感器可接触到比有线更广泛、更弹性化以及可扩展的多元应用。

随着近几年无线传感器技术的飞速发展，越来越多的无线传感器终端产品开
始投入使用。

目前无线传感器终端产品主要用于检测和监测两部分市场。

在这些监测领域中，无线传感器终端产品相对于有线产品具有成本低，灵活性高和应用情景广等显着特点，无线替代有线已呈现未来的发展趋势。

产品说明书无线压力变送器本无线压力变送器属于无线监控系统的配套产品，适用于生产、储运工艺过程的压力监测。

采用微功耗无线通讯模式，不需要接线，安装更为快捷、安全、方便。

一、工作原理本无线压力变送器的传感元件是扩散硅力敏器件，无线通信采用WIA-PA模块。

敏感芯片利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯通电桥，作为力电转换的敏感器件。

当受到外力作用时，电桥失去平衡。

当给桥路加一恒流激励电源时，可以将压力信号线性的转换成毫伏级电压信号，经放大转换成数字信号，再由无线模块发送到上位机。

二、技术指标1、被测介质：液体、气体2、压力量程：0～10MPa可订制3、精度等级：0.5级4、过载压力：150% F.S5、上报周期：1分～12小时可设定6、小数位数：0～3位可设定7、信号传输：WIA-PA无线8、发射功率：100mW9、传输距离：室外通信1600m10、工作电源：3.6V锂电池11、电池寿命：≥2年（1分钟上传一次）12、过程接口：1/2NPT（或按要求订制）13、防爆等级：ExibⅡB T4Gb14、外壳防护：IP6715、工作环境温度：-40℃～70℃16、工作环境湿度：≤95%RH17、产品重量：1350g（净重）三、外型结构（图一）四、显示说明无线压力变送器的显示面板如图二：（图二）2367891011121314451显示面板各部分说明如下：代号说明代号说明1超压报警指示灯，压8WIA-PA 信号指示力值超量程时闪烁2调试接口9WIA-PA信号强度指示3按钮设置10WIA-PA信道指示4按钮111压力值5按钮212压力值单位6电池电量指示13压力满度指示7电池电压指示14组号与编号五、安装方法1.确定工艺要求的压力测量范围与要安装的压力变送器一致。

2.工艺安装的接头螺纹规格必须与无线压力变送器配套。

3.将安装接头内放入聚四氟乙烯垫片然后把无线压力变送器拧紧即可。

六、常见故障处理仪表不能正常工作时，用户可参考下表进行简单的检修，若故障不能排除，请与生产厂家联系。

智能型压力变送器
使用说明书
1．产品概述
两线制工作方式。

压力传感器供电0. 5mA恒流源；
压力零点、量程自由设定；
按键操作、标定方式简单、快捷；
智能型压力变送器采用单片机电路，可靠准确的完成
传感器微弱信号的采集调理及环路电流变化输出。

2．技术指标
供电电源：DC13～36V; 负载电阻≤600Ω（供电24V时）输入阻抗：>1MΩ
传感器等效阻抗<5KΩ
采样速率：5次/秒
测量精度：±0.2％FS
输出精度：±0.2％
显示范围：-1999 ~ 9999
显示方式：0.36“四位红色LED
温度漂移：<50ppm/℃
工作温度：－20 ~ +80℃
相对湿度：<85%RH
【参数一览】
（将密码锁改为
1010）
符号 名称
内容 取值范围 I- 04
输出4mA 调整 0005～0500
I-20 输出20mA 调整 6500～7500
▲▲
S E T
2
3
4
1
【面板说明】
① 测量值显示窗
② 设置/确认键
③ 增加键
④ 减少键
4．输出电流调整
长按设置键 2秒以上不松开，直至显示 (Loc)参数； 点按 或 键，调出参数值，修改位闪烁，长按 或 键移动修改位，点按 或 修改参数值，点按 键保存；
① 将万用表电流档串入输出回路
② 将密码锁 (Loc)设置为1010；
③ 长按 键2秒以上不松开,显示窗显示参数 ()
3．接线。

物联网无线仪表在油气田行业的应用摘要：油气田行业井场、计量间等站场数量众多，分布分散，使用有线仪表建设投资大。

随着物联网技术的发展，出现了低功耗、广覆盖、低成本的NB-IoT等物联网无线通信技术。

本文通过总结物联网无线通讯及工业无线通讯技术，分析油气田行业无线仪表的应用前景。

关键词：物联网无线仪表 NB-IoT引言无线仪表相比有线仪表，具有建设成本低、施工工期短、占地面积少的特点。

在油田产能项目具有广阔的应用前景。

传统工业控制行业的无线通讯标准，主要有艾默生主导的WirelessHART标准和霍尼韦尔主导的ISA100、以及我国自有知识产权的WIA-PA[1]。

传统物联网接入技术有近距离无线接入技术和移动蜂窝技术两种。

近距离无线接入技术以WiFi、ZigBee等为代表，具有稳定性高、接入速度快的优势，但覆盖范围有限，抗干扰能力弱，功耗较高，待机时间短的问题。

移动蜂窝技术以3G/4G技术为代表，由于成本高、待机时间短，无法与普通用户完全隔离等原因，未能够大面积推广应用。

针对于油气田行业无线仪表的技术要求是：低功耗、低带宽、长距离传输。

近年来出现的LPWA技术在低功耗、低成本、广覆盖、大容量问题上出现新的解决方案：出现了以Semtech公司为主导的LoRa技术和以华为主导的NB-IoT技术。

1.物联网无线通讯技术1.1NB-IoT技术NB-IoT是基于蜂窝网络的窄带物联网通信技术，具备覆盖广、功耗低、带宽低、成本低等特点。

具体特点如下：1）覆盖广。

在同样的频段下，NB-IoT比现有的LTE和GPRS网络增加20dB，覆盖面积大，可穿透地下管阀井等之前其他无线网络难以覆盖的区域。

2）功耗低。

NB-IoT处理芯片复杂性低，并且采用不连续接收，终端可以在空闲模式下进行周期睡眠以降低耗电，延长电池使用时间。

但同时NB-IoT也具备终端时时在线的功能，通过减少不必要的信令来达到降低功耗的目的。

3）带宽低。

速率约为160kbps，该速率能够满足一般情况下油气田数据采集要求。
