闹钟的可行性分析怎么写闹钟的可行性分析主要涉及市场需求、技术可行性、经济可行性和法律合规性等方面。
以下是一个可能的可行性分析报告的范例,供参考:一、市场需求分析1.1 市场规模根据调研数据显示,目前全球市场上闹钟的销售额约为XX亿美元,年复合增长率为X%。
随着人们对于时间管理和健康生活的重视,闹钟市场仍然具有较大的潜力和市场空间。
1.2 市场增长趋势随着科技的发展,人们对于闹钟的需求也在不断演变。
传统的机械闹钟逐渐被数字化闹钟和智能闹钟所取代。
消费者对于功能多样化、智能化和便捷性等特点的闹钟需求不断提升,这为新产品的开发提供了机会。
1.3 目标用户我们的目标用户主要是现代都市人群,包括上班族、学生、旅行者等。
他们对于时间的掌控有较高的要求,需要一款方便易用、功能齐全的闹钟来满足他们的需求。
二、技术可行性分析2.1 技术成熟度目前,数字化闹钟和智能闹钟的技术已经相对成熟,市场上已存在多种产品供消费者选择。
我们可以借鉴现有成熟的技术并加入创新元素,以提升产品的竞争力。
2.2 关键技术难题在研发闹钟产品过程中,可能会遇到一些关键技术难题,例如音质改进、应用程序的开发、电池寿命、能源管理等。
我们将组建一支专业的团队,研究和解决这些技术难题,确保产品的质量和性能。
三、经济可行性分析3.1 成本估算在产品开发和生产过程中,我们需要考虑原材料采购、设备投资、人力成本、研发费用、市场推广费用等方面的成本。
通过与供应商进行洽谈和市场调研,我们初步估计产品的生产成本为XXX万元,研发和推广费用为XXX万元。
3.2 收益预测通过分析市场需求和竞争对手,我们预测该产品的年销售额为XXX万元。
根据市场份额和定价策略,我们预计产品投产后的第三年能够实现盈亏平衡,并进一步实现盈利。
3.3 投资回报率根据成本估算和收益预测,我们初步计算出了产品的投资回报率(IRR)。
基于现金流分析,我们预计IRR将高于行业平均水平,并且在合理的时间范围内能够获得投资回报。

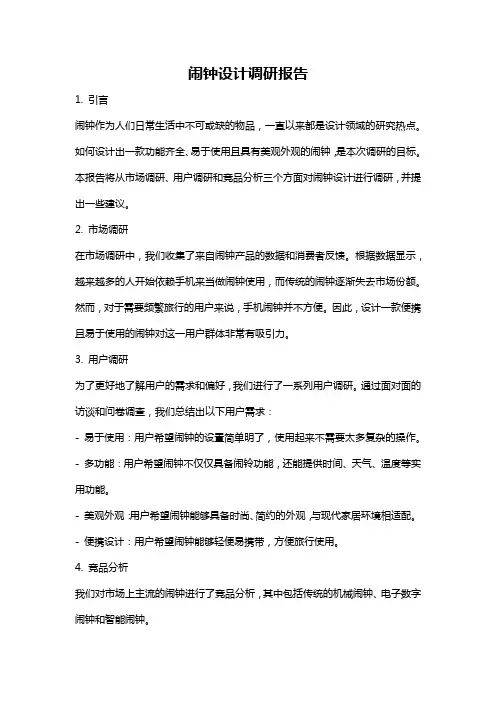

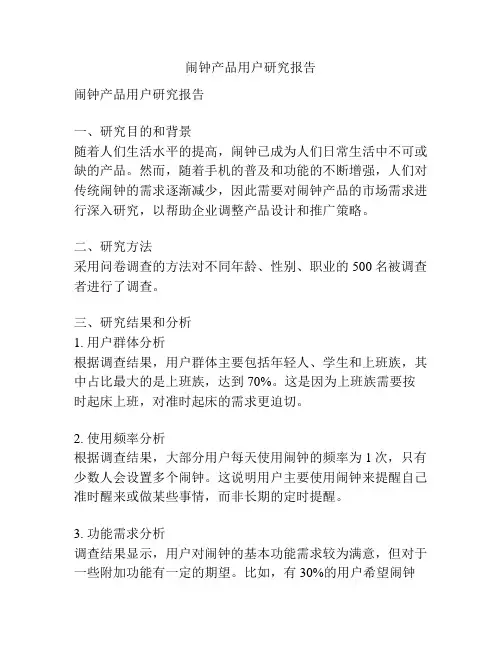

闹钟需求分析报告闹钟需求分析报告一、引言闹钟作为人们日常生活中经常使用的电子设备之一,具有提醒人们起床、定时提醒等功能,被广泛应用于家庭、学校、办公室等场所。
本报告旨在对闹钟的需求进行分析,明确用户的需求,以便设计出更好的产品。
二、市场调研根据市场调研的结果,我们了解到以下几个方面的需求:1. 多功能功能:用户希望闹钟具备多种功能,如时间显示、温度显示、闹钟设置、睡眠模式等。
2. 个性化需求:用户对于闹钟的外观和音乐有不同的审美和喜好,希望闹钟能够提供多样化的外观和声音选择。
3. 方便易用:用户对于操作简单、设置方便的闹钟有较高的需求,不希望在设置过程中遇到复杂的操作。
4. 考虑到不同人群的需求:用户希望闹钟能够考虑到不同人群的需求,如老人、儿童等,提供适合他们使用的功能和设置。
三、功能需求分析基于市场调研的结果,我们可以得出以下闹钟的功能需求:1. 时间显示功能:闹钟需要具备显示当前时间的功能,包括小时、分钟和秒。
2. 闹钟设置功能:用户可以设置闹钟的触发时间,并可以选择不同的铃声。
3. 睡眠模式功能:闹钟可以提供睡眠模式,帮助用户入睡,并在设定的时间自动关闭。
4. 温度显示功能:闹钟可以具备显示当前室内温度的功能,方便用户了解环境温度。
5. 闹钟音乐选择功能:闹钟可以提供多样化的音乐选择,用户可以根据个人喜好进行设置。
6. 老人模式功能:闹钟可以提供老人模式,界面简单、大字体显示,操作便捷,方便老年人使用。
7. 儿童模式功能:闹钟可以提供儿童模式,可选择可爱的外观和音乐,使得闹钟对于儿童更具吸引力。
8. 便携性功能:闹钟可以具备便携性,方便用户携带和放置。
四、界面设计要求基于用户对于操作简单和界面友好的需求,我们可以得出以下界面设计要求:1. 界面简洁明了:界面需要简洁明了,便于用户快速理解和操作。
2. 显示清晰:界面需要采用清晰的字体和图标,保证用户可以清楚地看到显示的信息。
3. 大字体显示:老人模式下的界面需要采用大字体显示,方便老年人辨识。

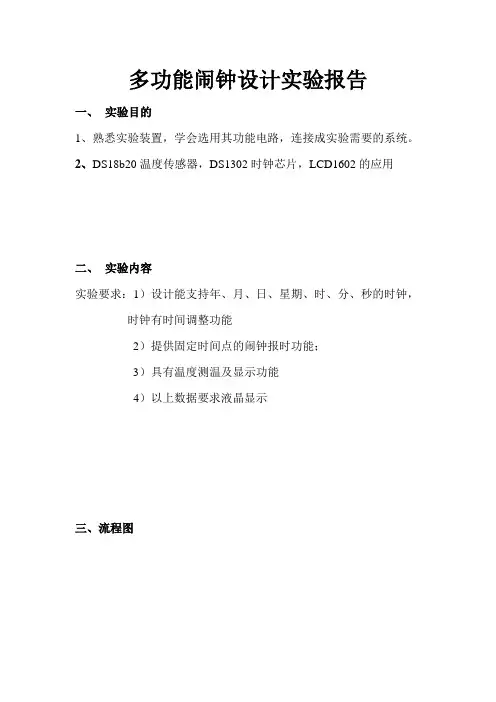

多功能闹钟设计实验报告
一、实验目的
1、熟悉实验装置,学会选用其功能电路,连接成实验需要的系统。
2、DS18b20温度传感器,DS1302时钟芯片,LCD1602的应用
二、实验内容
实验要求:1)设计能支持年、月、日、星期、时、分、秒的时钟,时钟有时间调整功能
2)提供固定时间点的闹钟报时功能;
3)具有温度测温及显示功能
4)以上数据要求液晶显示
三、流程图
初始化液晶,定时器 获取温度和时间
初始化18b20,并转化温度,存入数组
初始化1302并用RAM 存取定时时间 蜂鸣器响
按下S4键
否
正常显示年月日,时间,温度 蜂鸣器停止
是 根据S1按键次数选择要更改的数字 闹钟到时 S4按八次 按下S2 数字加一 键盘扫描
S1是否按下 是
否 按下S3
数字减
一。
闹钟设计实验报告院系: 计算机与通信学院专业: 计算机科学与技术班级: 01154 班姓名: 伍晨曦(13号)指导老师: 杨华一.实验目的:1.学会VHDL语言的并发执行的特点;2.熟悉VHDL的一些语法;3.初步了解VHDL的编程思路;二.内容实验:一个电子钟.能用数码管显示时间.可以更改时间.可以闹铃.. 具有电子钟得功能.即可以正确的显示时间,可以更改时间.可以在规定的时间内闹铃,闹铃的时间为1分钟.闹铃的时间可调.三.实验原理根据VHDL语言编制底层模块,采用基本的图像法来完成顶层的布线,利用VHDL语言编制模块可以省去很多复杂的连线及列写复杂的逻辑函数关系。
其中的时间模块用计数器来模拟.一个24位计数器来模拟小时,两个60位计数器来模拟分钟和秒.其中闹铃里要加一个寄存器来存贮闹铃的设定.显示模块用数码管来显示.按照本课程设计要求及提供的数字逻辑系统EDA实验设备,思路如下:设计好小时、分钟、秒钟、按键、寄存器、扫描、闹铃、七段码、二选一、顶层电路的设计。
这些模块采用VHDL语言设计,然后生成模块存放在库中供以后调用。
采用图形法来设计顶层模块并编译、仿真并下载,生成大模块已完成课程要求。
四:源程序的实现1.小时的模块:library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity hour isport(clk :in std_logic;ho2,ho1 :out std_logic_vector(3 downto 0));end hour;architecture structure of hour issignal h2_temp :std_logic_vector(3 downto 0);signal h1_temp :std_logic_vector(3 downto 0);beginprocess(clk)beginif(clk'event and clk='1') thenif(h2_temp="0010" and h1_temp="0011")thenh2_temp<="0000";h1_temp<="0000";elsif(h1_temp="1001")thenh1_temp<="0000";h2_temp<=h2_temp+1;elseh1_temp<=h1_temp+1;end if;end if;ho2<=h2_temp;ho1<=h1_temp;end process;end structure;波形图2.分钟的模块:library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity minute isport(clk :in std_logic;cn :out std_logic;ho2,ho1 :out std_logic_vector(3 downto 0));end minute;architecture structure of minute issignal h2_temp :std_logic_vector(3 downto 0); signal h1_temp :std_logic_vector(3 downto 0); beginprocess(clk)beginif(clk'event and clk='1') thenif(h2_temp="0101" and h1_temp="1001")thenh2_temp<="0000";h1_temp<="0000";cn<='1';elsif(h1_temp="1001")thenh1_temp<="0000";h2_temp<=h2_temp+1;elseh1_temp<=h1_temp+1;cn<='0';end if;end if;ho2<=h2_temp;ho1<=h1_temp;end process;end structure;波形图3.秒钟的模块:library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity second isport(clk :in std_logic;cn :out std_logic;ho2,ho1 :out std_logic_vector(3 downto 0));end second;architecture structure of second issignal h2_temp :std_logic_vector(3 downto 0);signal h1_temp :std_logic_vector(3 downto 0);beginprocess(clk)beginif(clk'event and clk='1') thenif(h2_temp="0101" and h1_temp="1001")thenh2_temp<="0000";h1_temp<="0000";cn<='1';elsif(h1_temp="1001")thenh1_temp<="0000";h2_temp<=h2_temp+1;elseh1_temp<=h1_temp+1;cn<='0';end if;end if;ho2<=h2_temp;ho1<=h1_temp;end process;end structure;波形图和分钟的一样.4.按键设计的模块:library ieee;use ieee.std_logic_1164.all;entity set isport(clk :in std_logic;hour,minute,second,bar:in std_logic;c1,c2 :in std_logic;sett :in std_logic;setring,setb :out std_logic;seth1,setm1,sets1 :out std_logic;seth,setm,sets :out std_logic);end set;architecture structure of set isbeginprocessbeginif(sett='0')thenseth1<=c2;setm1<=c1;sets1<=clk;seth<=bar and clk and hour;setm<=bar and clk and minute;sets<=bar and clk and second;setring<=bar and clk;setb<=bar;elsesets1<=second and clk;seth1<=hour and clk;setm1<=minute and clk;end if;end process;end structure;5.寄存器模块:library ieee;use ieee.std_logic_1164.all;entity regist isport(hour1,hour2,minute1,minute2,second1,second2 :in std_logic_vector(3 downto 0);set:in std_logic;outh1,outh2,outm1,outm2,outs1,outs2 :out std_logic_vector(3 downto 0) --output :out std_logic);end regist;architecture structure of regist isbeginprocess(set)beginif(set'event and set='1')thenouth1<=hour1;outh2<=hour2;outm1<=minute1;outm2<=minute2;outs1<=second1;outs2<=second2;end if;end process;end structure;波形图:6.闹铃模块:library ieee;use ieee.std_logic_1164.all;entity ring isport(hour1,hour2,minute1,minute2,second1,second2 :in std_logic_vector(3 downto 0);set :in std_logic;h1,h2,m1,m2,s1,s2 :in std_logic_vector(3 downto 0);output :out std_logic;oh1,oh2,om1,om2,os1,os2 :out std_logic_vector(3 downto 0));end ring;architecture structure of ring isbeginprocessbeginoh1<=hour1;oh2<=hour2;om1<=minute1;om2<=minute2;os1<=second1;os2<=second2;if(set='1')thenoutput<='0';elsif(hour1=h1 and hour2=h2 and minute1=m1 and minute2=m2)thenoutput<='1';elseoutput<='0';end if;end process;end structure;波形图:7.扫描电路:library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity m1 isport(clk :in std_logic;hour1,hour2,minute1,minute2,second1,second2:in std_logic_vector(3 downto 0);q :out std_logic_vector(5 downto 0);output :out std_logic_vector(3 downto 0));end m1;architecture structure of m1 istype state is(s0,s1,s2,s3,s4,s5);signal presentstate :state;signal nextstate :state;beginswitchtonextstate :process(clk)beginif clk'event and clk='1' thenpresentstate<=nextstate;end if;end process switchtonextstate;changestate :process(presentstate)begincase presentstate iswhen s0=>nextstate<=s1;q<="000001";output<=hour2;when s1=>nextstate<=s2;q<="000010";output<=hour1;when s2=>nextstate<=s3;q<="000100";output<=minute2;when s3=>nextstate<=s4;q<="001000";output<=minute1;when s4=>nextstate<=s5;q<="010000";output<=second2;when s5=>nextstate<=s0;q<="100000";output<=second1;when others=>nextstate<=s0;q<="100000";output<=second1;end case;end process;end structure;波形图:8.二选一电路:library ieee;use ieee.std_logic_1164.all;entity twotoone isport(a,b :in std_logic_vector(3 downto 0);e,f :in std_logic_vector(5 downto 0);set :in std_logic;m :out std_logic_vector(5 downto 0);c :out std_logic_vector(3 downto 0));end twotoone;architecture structure of twotoone isbeginprocessbeginif(set='1')thenc<=a;m<=e;elsec<=b;m<=f;end if;end process;end structure;波形图:9.七段码:library ieee;use ieee.std_logic_1164.all;entity seg_7 isport(input :in std_logic_vector(3 downto 0);segment :out std_logic_vector(6 downto 0));end seg_7;architecture structure of seg_7 isbeginprocess(input)begincase input iswhen "0000" => segment <= "0111111";when "0001" => segment <= "0000110";when "0010" => segment <= "1011011";when "0011" => segment <= "1001111";when "0100" => segment <= "1100110";when "0101" => segment <= "1101101";when "0110" => segment <= "1111101";when "0111" => segment <= "0100111";when "1000" => segment <= "1111111";when "1001" => segment <= "1101111";when others => segment <= "0000000";end case;end process;end structure;10.顶层模块:library ieee;use ieee.std_logic_1164.all;entity clock isport(clk :in std_logic;hour1,minute1,second1 :in std_logic;bar,cp,sett :in std_logic;ring1 :out std_logic;e :out std_logic_vector(5 downto 0);segment :out std_logic_vector(6 downto 0));end clock;architecture structure of clock iscomponent setport(clk :in std_logic;hour,minute,second,bar:in std_logic;c1,c2 :in std_logic;sett :in std_logic;setring,setb :out std_logic;seth1,setm1,sets1 :out std_logic;seth,setm,sets :out std_logic);end component;component hourport(clk :in std_logic;ho2 :out std_logic_vector(3 downto 0);ho1 :out std_logic_vector(3 downto 0));end component;component minuteport(clk :in std_logic;cn :out std_logic;ho2,ho1 :out std_logic_vector(3 downto 0));end component;component secondport(clk :in std_logic;cn :out std_logic;ho2,ho1 :out std_logic_vector(3 downto 0));end component;component registport(hour1,hour2,minute1,minute2,second1,second2 :in std_logic_vector(3 downto 0);set :in std_logic;outh1,outh2,outm1,outm2,outs1,outs2 :out std_logic_vector(3 downto 0));end component;component ringport(hour1,hour2,minute1,minute2,second1,second2 :in std_logic_vector(3 downto 0);set :in std_logic;h1,h2,m1,m2,s1,s2 :in std_logic_vector(3 downto 0);output :out std_logic;oh1,oh2,om1,om2,os1,os2 :out std_logic_vector(3 downto 0));end component;component m1port(clk :in std_logic;hour1,hour2,minute1,minute2,second1,second2:in std_logic_vector(3 downto 0);q :out std_logic_vector(5 downto 0);output :out std_logic_vector(3 downto 0));end component;component twotooneport(a,b :in std_logic_vector(3 downto 0);e,f :in std_logic_vector(5 downto 0);set :in std_logic;m :out std_logic_vector(5 downto 0);c :out std_logic_vector(3 downto 0));end component;component seg_7port(input :in std_logic_vector(3 downto 0);segment :out std_logic_vector(6 downto 0));end component;signal w1,w2,cn2,cn1,cn0 :std_logic;signal h2,h1,a2,a1,s2,s1 :std_logic_vector(3 downto 0);signal h20,h10,m20,m10,s20,s10 :std_logic_vector(3 downto 0);signal h21,h11,m21,m11,s21,s11 :std_logic_vector(3 downto 0);signal h22,h12,m22,m12,s22,s12 :std_logic_vector(3 downto 0);signal q0,q1 :std_logic_vector(5 downto 0);signal p0,p1 :std_logic_vector(3 downto 0);signal c :std_logic_vector(3 downto 0);signal c1,c2 :std_logic;signal sh,sm,ss :std_logic;signal cnm,cns :std_logic;beginu0: set port map(clk,hour1,minute1,second1,bar,c1,c2,sett,w1,w2,cn2,cn1,cn0,sh,sm,ss);u1: hour port map(sh,h20,h10);u2: hour port map(cn2,h2,h1);u3: minute port map(cn1,c2,a2,a1);u4: minute port map(sm,cnm,m20,m10);u5: second port map(cn0,c1,s2,s1);u6: second port map(ss,cns,s20,s10);u7: regist port map(h10,h20,m10,m20,s10,s20,w1,h11,h21,m11,m21,s11,s21);u8: ring port map(h11,h21,m11,m21,s11,s21,w2,h1,h2,a1,a2,s1,s2,ring1,h12,h22,m12,m22,s12,s22);u9: m1 port map(cp,h12,h22,m12,m22,s12,s22,q0,p0);u10: m1 port map(cp,h1,h2,a1,a2,s1,s2,q1,p1);u11: twotoone port map(p0,p1,q0,q1,w2,e,c);u12: seg_7 port map(c,segment);end structure;顶层电路图:五.心得体会:1.进一步熟悉了VHDL的编程思想.2.做实验细心,发挥想象,充分运用所学知识。
分析智能闹钟APP的设计与实现智能闹钟APP是一款功能强大、便捷实用的应用软件,能够以更智能的方式帮助用户起床和管理日常生活。
下面将从设计和实现的角度,对智能闹钟APP进行详细分析。
一、设计阶段:1. 用户需求分析:智能闹钟APP的设计应以用户需求为基础,了解用户的需求是关键。
可以通过市场调研、用户问卷和用户访谈等方式来收集和分析用户需求,包括用户对闹钟功能的需求、界面设计的喜好、交互方式的习惯等。
2. 功能确定:根据用户需求进行功能确定,智能闹钟APP的基本功能包括设置闹钟、管理闹钟、睡眠质量分析等。
根据用户调研结果,可以添加一些附加功能,如天气预报、日历、音乐闹钟等,丰富用户体验。
3. 用户界面设计:用户界面设计应简洁直观、易于操作。
可以采用卡片式设计,将主要功能以卡片的形式展示,用户可以通过滑动操作进行切换。
还可以采用扁平化的设计风格,使用简洁明了的图标和按钮,提高用户交互的便捷性。
4. 交互设计:交互设计主要考虑用户如何使用APP进行操作。
在设置闹钟的界面,可以通过滑动选择时间、调整音量等方式进行操作。
为了提升用户体验,还可以使用语音识别技术,通过语音指令来设置闹钟等功能。
5. 数据库设计:智能闹钟APP需要使用数据库保存用户设置的闹钟时间、闹钟音乐等信息。
在数据库设计中,需要考虑表的结构和关系,以及对数据的增删改查操作。
二、实现阶段:1. 开发环境选择:根据具体需求和技术要求选择合适的开发环境,如Android Studio、Xcode等。
还需要选择适合的开发语言,如Java、Objective-C等。
2. 前端开发:前端开发负责实现用户界面设计,包括布局、图标、按钮等。
根据设计稿,使用相关的前端开发工具进行实现,如HTML5、CSS3等。
3. 后端开发:后端开发主要负责实现APP的功能和逻辑,包括用户注册登录、设置闹钟、提醒功能等。
根据需求,使用相应的编程语言和技术进行开发,如Java、Python、PHP等。
多功能数字钟的设计报告
一、简介
本项目为一款多功能数字钟,考虑到时代的发展,利用计算机技术和
电子工艺,设计出一款全新的数字钟,它可以满足日常生活中的不同需求。
二、功能
1、设置时间和日期的功能。
2、支持闹钟功能,可以设置多个闹钟,每天自动响铃提醒。
3、支持倒计时功能,用户可以设置倒计时的时间,可以实现计时功能。
4、支持自定义界面功能,用户可以根据自己的喜好来设置数字钟的
界面和背景图案。
5、钟表外观强大,具有耐用、耐磨、耐高温等特点,能够满足不同
应用环境的要求。
三、硬件系统
本项目采用先进的微控制芯片技术,设计制造的多功能数字钟由主控
单元、传感器、触摸控制板、显示屏、外壳等组成。
1、主控单元:采用先进的微控制器进行控制,并结合定时器、中断
处理模块进行时间控制,主控单元负责接收传感器信号,控制显示屏信息,实现时钟的功能。
2、传感器:采用光电传感器、按键传感器等,可以有效地接收外部
信号,实现对外部信号的检测。
3、触控板:采用触摸传感技术,可以有效地实现用户对时钟的操作,例如调节时间、设置闹钟等。
闹钟分析分析设计报告全解Revised by Chen Zhen in 2021课程:计算机组成原理闹钟分析设计报告院系:安徽工程大学机电学院专业:计算机与软件工程系班级:计算机2131组长:马连杰组员:余磊叶敏时间:目录第一章功能分析显示时间:晶体固定频率振荡振荡,再将产生的波进行分频或倍频,得到基本秒信号。
再通过计数,译码,最后显示出来。
时间显示为小时(0-23),分钟(0-59)秒(0-59)。
闹钟功能:利用按键可对闹铃进行设置,并可显示闹铃时间,当闹铃时间到蜂鸣器发出声响,按停止键可使闹铃声停止;可以设置多个闹钟,和闹钟提示音闹铃功能的实现闹铃功能的实现涉及到两个方面:闹铃时间设定和是否闹铃判别与相应处理。
闹铃时间设定模块的设计可参照时间设定模块,这里着重阐述闹铃判别与处理模块的设计问题。
闹铃判别与闹铃处理的关键在于判别何时要进行闹铃。
当时十位、时个位、分十位、分个位中任一位发生改变(进位)时,就必须进行闹铃判别。
译码显示电路将“时”、“分”、“秒”计数器的输出送到七段显示译码驱动器译码驱动,通过六个七段LED显示器显示出来。
闹铃电路根据计时系统的输出状态产生一脉冲信号,然后加上一个高频或低频信号送到放大电路驱动蜂鸣器发声实现报时。
校时电路是直接加一个脉冲信号到时计数器或者分计数器或者秒计数器来对“时”、“分”、“秒”显示数字进行校对调整。
第二章总体软件闹钟的组成结构本设计以AT89C51芯片为核心,辅以必要的外围电路,设计了一个结构简单,功能齐全的电子时钟,它由5V直流电源供电。
在硬件方面,除了CPU外,使用八个七段LED数码管来进行显示,LED采用的是动态扫描显示,使用74LS245芯片进行驱动。
通过LED能够较为准确地显示时、分、秒。
四个简单的按键实现对时间的调整。
软件方面采用C语言编程。
整个电子钟系统能完成时间的显示、调时、校时和三组定时闹钟的功能。
选用单片机最小系统应用程序,添加比较程序、时间调整程序及蜂鸣程序,通过时间比较程序触发蜂鸣,实现闹钟功能,完成设计所需求的软件环境。
