《MRI--奥泰》PPT课件

2020/3/24

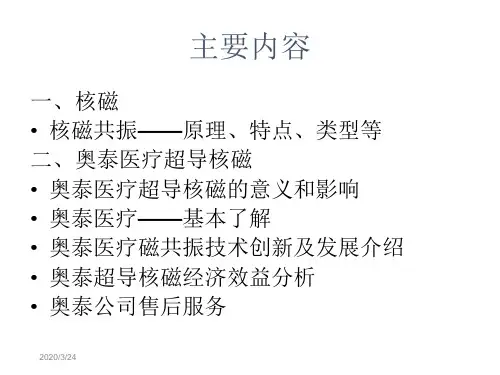

➢奥泰医疗磁共振技术创新及发展介绍
2020/3/24
磁体是超导磁共振的核心灵魂
不同规格超导磁体的设计能力，直接体现了一个公司磁体设计团队的技术水平。奥泰目前已有两款规格的超导磁体。
整个产品线约有5种规格磁体
只有两种磁体，区别在于孔径两款不同年代磁体
没有磁体研发技术，外购牛津或三菱磁体
奥泰磁体研发中心将成为仅次于英国牛津Oxford 磁体研究所的世界第二大磁体设计中心，为全球市场提供多种磁体产品，让中国从磁体技术进口国一举变为技术出口国！
2020/3/24
奥泰推出“超白金”磁体打破磁场均匀度世界记录
10cm FoV
0.00 4pp m
0.00 2pp m
2020/3/24
通道数
对应设备档次
8通道 16通道 32通道
临床型1.5T磁共振
科研型1.5T磁共振常规型3.0T磁共振
顶尖科研型磁共振
2020/3/24
Orion RF___全球领先的射频线圈系统
2020/3/24
在射频接收系统方面，奥泰的Orion多线圈组合技术，也已经走在了世界前列，目前各大厂家都在多线圈组合技术方面大力攻关，在新一代的磁共振中，类似Orion的线圈架构将会被普遍使用
使中国成为第一个掌握超导体技术, 16-32通道谱仪技术, 高场超导MRI系统平台技术的发展中国家; 增强中国在高场超导磁共振、医学及药物研发领域的技术开发和设备生产能力; 促进中国分子医疗、分子影像工业的快速发展; 推动中国的大型医疗装备制造业早日跨入世界先进行列。 • 社会意义
打破高端医疗影像的技术垄断, 工艺垄断, 市场垄断。大幅度降低超导MRI的成本, 缓解医院的采购压力, 提高医院的运营效益, 从实质上减轻民生沉重的医疗负担，推动国家医疗卫生事业的发展和壮大。

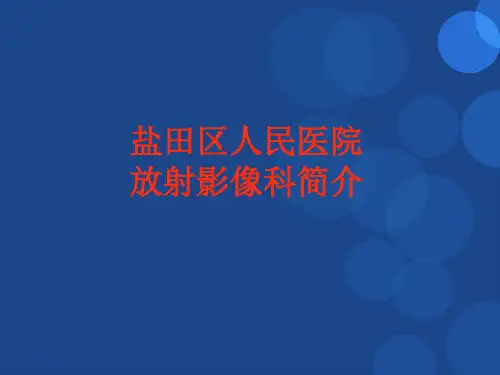

放射影像科简介PPT专业课件

1 科室简介 2 硬件设备 3 梯队建设 4 制度建设 5 业务技术 6 科教活动 7 建设目标
业务技术
1 科室简介 2 硬件设备 3 梯队建设 4 制度建设 5 业务技术 6 科教活动 7 建设目标
CT近三年业务量
1 科室简介 2 硬件设备 3 梯队建设 4 制度建设 5 业务技术 6 科教活动 7 建设目标
4. 1.5T MRI
1 科室简介 2 硬件设备 3 梯队建设 4 制度建设 5 业务活动 6 科教活动 7 建设目标
5.数字X线透视摄影系统
6
数
1 科室简介
字
化
2 硬件设备
乳
3 梯队建设
腺钼
4 制度建设
靶
X
5 业务技术
线
6 科教活动
摄影
7 建设目标
系
统
1 科室简介 2 硬件设备 3 梯队建设 4 制度建设 5 业务技术 6 科教活动 7 建设目标
2.移动DR
1 科室简介
2 硬件设备 3 梯队建设 4 制度建设 5 业务技术 6 科教活动 7 建设目标
学科带头人简介
•毛小明主任医师 •现任盐田区人民医院放射影像科主任，深圳市医学会放射专业委员会委员，深圳市放射医师协会常务理事，深圳市肿瘤介入治疗委员会委员，深圳市科技局计划项目立项评审专家。 •主持多项科研课题研究，获省（部）级科技进步奖二等奖一项，厅级科技成果一等奖一项；在国家级学术刊物发表学术论文10余篇。
1 科室简介
2 硬件设备 3 梯队建设 4 制度建设 5 业务技术 6 科教活动 7 建设目标
后备学科带头人简介
•牛丽萍主任医师现任广东省卫生高级专业技术职称评审专家

医学影像设备学第二章 ppt课件

31
8、标称有效焦点的国际标注方法是：（）
A、1.0 B、1.0mm C、1.0*1.0 D、 1.0mm*1.0mm
9、X线管对焦点的要求说法正确的是：（）
A、实际焦点大、有效焦点大 B、实际焦点大、有效焦点小
C、实际焦点小、有效焦点大点小、有效焦点小
ppt课件
D、实际焦
32
10、管电流的大小取决于：（）
1）灯丝：发射电子，螺旋管状钨丝，分为单焦点和双焦点(大、小焦点)。
灯丝电压越高，灯丝温度越高，发射电子数量就越大，调节灯丝加热电压即可实现管电流的调节。为了延长灯丝寿命，灯丝加热方式通常采用预热增温式。
2）聚焦槽：又名阴极头、聚焦罩、集射罩，对阴极灯丝发射的电子进行聚焦。见图2-5
37
(5)高压发生器：作用_____________。 (6)滤线器摄影床：作用_____________，结构________________________。 (7)立位摄影架：作用_____________。
ppt课件
38
2、荧光屏透视X线机结构
(1)控制台：作用_____________，画出台面结构的示意图，并写出各自的名称。
A、灯丝 B、阳极罩 C、阳极柄 D、聚焦槽
5、固定阳极X线管中用于吸收二次电子的是结构是：（）
A、灯丝 B、阳极罩 C、阳极柄 D、阳极靶
ppt课件
ห้องสมุดไป่ตู้30
6、阴极灯丝的材料是：（） A、铜 B、铁 C、钨 D、铅
7、固定阳极X线管靶面材料通常是：（） A、铜 B、铁 C、钨 D、铅
ppt课件
(2)X线管头：作用_____________，结构 ________________________。

医学影像设备学概论

医学影像设备学教学课件
第一章医学影像设备学概论
第一节医学影像设备的发展简史第二节医学影像设备的分类
第一节医学影像设备的发展简史
一常规X线机１． 1895年11月8日，德国物理学家伦琴
（Withelm Conrad Roentgen，1845~1923）发现X 线。２． 1896年，德国西门子公司研制出世界上第一只X线管。３．20世纪10~20年代，出现了常规X线机。 X线管、高压变压器和相关的仪器、设备以及人工对比剂的不断开发利用，尤其是体层装置、影像增强器、连续摄影、快速换片机、高压注射器、电视、电影和录像记录系统的应用到20世纪60年代中、末期，已形成了较完整的学科体系，称为影像设备学。
综上所述，多种类型的医学影像诊断设备与医学影像治疗设备相结合，共同构成了现代医学影像设备体系。
纪）
10~40 年代
50 年代
（1917 年）
（1951 年）
发射 US
闪烁扫描
成功
（10~20 年代）（1954 年）
X 线机
影像增强器
（1930 年）增感屏
（1932 年）电子显微镜（透射）（1938 年）旋转阳极 X 线管（1942 年） A超
近30年来，CT设备的更新速度极快，扫描时间由最初的几分钟向亚秒级发展，图像快速重建时间最快的已达0.75s（512×512矩阵），空间分辨力也提高到0.1mm。
北京协和医院引进西门子公司 64层螺旋CT
最高分辨率、最快扫描、最低辐射、最大信息量全身血管及脏器无创性检查
平板探测器CT设备目前尚在开发阶段，一旦技术成熟，从机器设计、信息模式、成像速度、射线剂量到运行成本都会有根本性的改变，将会引起CT设备的又一次革命。

各种医学影像设备

探测器 4.1 专利BIP技术稀土陶瓷探测器系统 4.2 每排等效探测器数量：672个 4.3 探测器 4.3.1 探测器排数：64排 4.3.2 扫描层数（360°）：64层 4.3.3 64层扫描时探测器覆盖范围：40mm 4.3.4 数据采集率：4640幅/单元/360° 5．扫描参数 5.1 最短扫描时间（360°）：0.42s 5.2 重建速度（64层模式，5122）：20幅/秒 5.3 扫描最短显示时间：1s 5.4 最薄扫描层厚：0.625mm 5.5 一次连续螺旋扫描能力：100秒（最快扫描条件下） 5.6 有3D自动毫安调节技术 5.7 重建矩阵：512×512 5.8 有心脏变速扫描技术 6．分辨率 6.1 空间分辨率（使用临床条件，栅格状水模测量） 6.1.1 超高空间分辨率：24.0Lp/cm@cut-off 6.1.2 高空间分辨率：16.0Lp/cm@cut-off 6.1.3 标准空间分辨率：13.0Lp/cm@cut-off 6.2 噪声：0.27%，使用飞利浦系统水模（相当于21.6厘米水） 6.3 密度分辨率：4mm@0.3%，27mGy，使用20cm CATPHAN水模 6.4 CT值范围：-1000到+3027 Hu

．X线部分 3.1 高频逆变式高压发生器，低压滑环 3.1.1 功率：60KW 3.1.2 管电流：20至500mA（120KV 时） 3.1.3 三种可选择电压：80，120， 140KV 3.2 飞利浦专利的金属陶瓷X线球管 3.2.1 等效热容量：26MHU 3.2.2 阳极热容量：8MHU 3.2.3 散热率：1608KHU/min 3.2.4 球管焦点 3.2.4.1 小焦点：0.5×1.0 mm2 3.2.4.2 大焦点：1.0×1.0 mm2 3.2.4.3 动态双焦点技术（DFS）

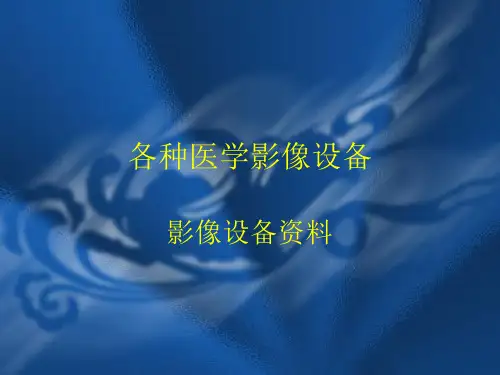

医学影像设备介绍 PPT

分类
参考第三版《医学影像设备学》
医学影像诊断设备
- 파트너와의 협력은 전략적 자산
- Supply Chain를 활용한 경쟁 우위 확보
医学影像治疗设备
- 고객 정보, 고객 관계는 전략적 자산
- 다양한 채널을 통합한 고객 서비스 제공
医学按影影
像信
像息载
诊体不同
断分类
设备
中频X线机 • 高压变压器的工作频率为400Hz—20KHz
• 现已逐渐被高频X线机所取代。
高频X线机 • 高压变压器的工作频率＞20KHz
诊视床与控制箱
立柱平床摄影机
工频X线机——常规X线机
工频X线机——程控X线机
专用X线机——胃肠X线机
专用X线机——牙科X线机
专用X线机——口腔全景X线机
数字X线设备——CR机流程
CR：IP板
数字X线设备——CR机与普通X线机区别
数字X线设备——DR机（数字X线摄影机）
数字X线设备——DR机（数字X线摄影机）
数字X线设备——CR与DR的区别
数字X线设备——CR与DR的区别
数字X线设备——DSA（数字减影血管造影机）
数字X线设备——DSA（数字减影血管造影机）
a:ct血管成像(cta)： * 头部cta：可诊断脑血管畸形，动脉瘤，脑血管狭窄与阻塞性疾病。 * 颈部cta：诊断颈动脉，椎动脉狭窄，动脉粥样硬化钙化斑块，动脉瘤，颈部血管先天性变异，明确颈部肿块与血管的解剖关系。
* 胸主动脉、腹主动脉cta：诊断动脉瘤，夹层动脉瘤(i、ii、iii型），动脉狭窄性病变。 * 肺动脉cta:诊断急性肺栓塞，以及肺栓塞病人疗效观察。 * 肾动脉cta：诊断肾动脉狭窄，临床疑有肾性高压者。 * 下肢血管cta：诊断股动脉狭窄，及属支的闭塞。 b:仿真内镜技术， c:ct泌尿系成像（ctu）才成为可能、 4：国家明文规定1-8排ct收费标准220元，而16-32排ct收费标准280元，二：16排ct与64排ct主要区别： 1：16排ct做为常规部位扫描；而64排ct不做为常规部位扫描，一般情况是用做心脏、血管的；

医学影像设备学概论PPT课件

.
25
（五）热成像设备
所有物体都会发出红外线能量。物体越热，其分子就愈加活跃，它所发出来的红外线能量也就越多。
热成像设备通过测量体表的红外信号和体内的微波信号实现人体成像。红外辐射能量与温度有关，因此又可以说，热成像就是利用温度信息成像。
举例：１．“慧眼HW-05人体温度红外热图像仪”
在华中科技大学研制成功。可在1秒钟的瞬间，立即显示人体热图像和最高体表温度，温度分辨率可达到0.06℃，甚至牙痛等局部发热的症状也能显像。
只X线管。３．20世纪10~20年代，出现了常规X线机。 X线管、高压变压器和相关的仪器、设备以及人工对
比剂的不断开发利用，尤其是体层装置、影像增强器、连续摄影、快速换片机、高压注射器、电视、电影和录像记录系统的应用到20世纪60年代中、末期，已形成了较完整的像仪开发出了一种非血糖值测量的对糖尿病人代谢功能进行评估的新方法，该方法可以在健康人体检中应用，筛选出糖尿病发病的高危险人群，从而可以进行糖尿病发病的早期预报，这是目前用其他方法还不能实现的。
.
26
医用热成像设备一般包括红外成像、红外照相、红外摄像和光机扫描成像等。
通过调节磁场，用电子方式确定的，因此能
完全自由地按照要求选择层面；②MRI对软
组织的对比度比X-CT优越，能非常清楚地显
示脑灰质与白质；③MR信号含有较丰富的有
关受检体生理、生化特性的信息，而X-CT只
能提供密度测量值；④MRI无电离辐射。目
前，尚未见到MR对人. 体危害的报道。
21
MRI的缺点：①成像时间较长；②植入金属的病人，特别是植入心脏起搏器的病人，不能进行MRI检查；③设备购置与运行的费用较高。

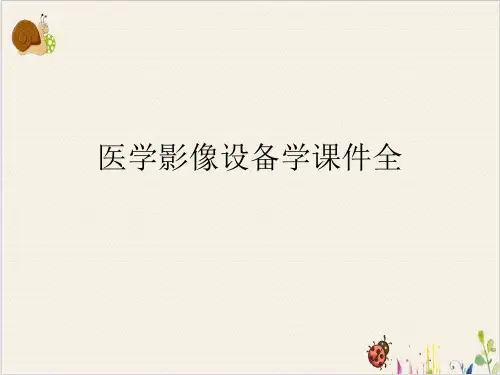

医学影像设备学课件全PPT.
