蓄电池充放电阀控式蓄电池俗称“免维护蓄电池”被广泛应用于备用电源系统中，“免维护"仅指无需加水、加酸、换液,而日常的检测和维护工作仍是不可缺少的。
因蓄电池在运行中欠充、过充、过放、环境温度过高等都会使蓄电池的性能劣化，所以只有对其进行核对性放电才能客观、准确地测出蓄电池的真实容量，才能保证直流电源系统运行的可靠性。
步骤/方法1.放电前，应提前对电池组做均充,以使电池组达到满充电状态,一般以2．35V／单体充电12小时，静置12—24h。
2.记录电池组浮充总电压、单体浮充电压、负载电流、环境温度以及整流器(或开关电源)的其它设置参数，同时检查所有的螺钉是否处于拧紧状态。
3.结合基站／交换局的实际情况，断开电池组和开关电源之间的连接,确认假负载处于空载状态后，把假负载正确连接到电池组正负极上，15分钟后记录电池的开路电压。
4.根据情况需要，确定电池组的放电倍率，一般以3小时率或10小时率放电(3小时率放电电流为0．25C10，10小时率放电电流为0．10C10），在假负载上选择相匹配的负载档,对电池组进行放电。
5.在放电过程中，考虑到假负载上的电流表显示准确度不够，需用钳形电流表对放电电流进行检测，根据钳形表的实际显示,对假负载进行调整,使电池组放电电流到要求的放电电流，等放电5分钟左右,开始记录电池组的总电压、单体电压、放电电流、环境温度以及连接条的温度等.6.若是选择10小时率放电,应每1小时（3小时率放电,则每30分钟)测量一次电池的放电总压、单体电压、放电电流等：在放电的后期应提高测量的频率,10小时率是在9小时后每30分钟测量一次;3小时率是在2小时后每15分钟测量一次。
放电过程中，同时应重点监控环境温度、电池单体和连接条的温度，有没有出现异常情况，同时电池组中放电电压最低的单体电池。
7.对于新安装的电池组，放电结束条件是电池组放出容量达到额定容量要求或电池组中有一个单体达到1．80V，而对于已经在线使用的电池组是以总压达到43．2V（48V电池系统）为放电结束。
阀控式密封铅酸蓄电池测试指导手册目录章节1 (3)外观检查 (3)章节2 (3)开路电压测试 (3)章节3 (3)容量测试 (3)章节1外观检查1、蓄电池外观不得有变形，漏液，裂纹及污迹，标志要清楚。
2、蓄电池的正负端子有明显标识章节2开路电压测试1、开路电压测试，蓄电池在环境温度为25±5℃的条件下完全充电后，至少静置24小时，逐只测量蓄电池的开路电压并记录，要求一组电池中，开路电压最大和最小的差值符合下面的要求，则判断合格。
2V系列同组蓄电池中各蓄电池之间的端压差不大于20mv12V系列同组蓄电池中各蓄电池之间的端压差不大于100mv章节3容量测试（1）容量检测前应进行均充。
（2）当均充转浮充后，浮充电流为（1~2）mA/Ah，且连续稳定约（2~3）小时不变，表明蓄电池已充足电。
在确保浮充24小时后，将蓄电池静置1~24H，待蓄电池温度与环境温度一致时，方可进行容量检测，放电过程中，环境温度应基本保持一致，环境温度应该在25±5℃之间。
（3）蓄电池放电过程中电流波动不得超过正负1% 。
（4）蓄电池放电温度是指放电开始时，蓄电池槽外壁中心的温度。
（5）蓄电池放电开始时，应测量并记录蓄电池的开路电压，温度，放电电流和放电开始时的端时间（6）蓄电池放电期间，应测量并记录蓄电池的端电压，环境温度，放电电流和放电时间。
测量时间间隔，10小时率容量试验为1 小时。
3 小时率是半小时，1 小时率是10分钟。
在放电末期要随时测量，以便准确地确定蓄电池达到放电中止电压的时间。
（7）当 1 组蓄电池中任何一个电池放电达到蓄电池放电终止电压时，放电结束，计算容量。
（8）蓄电池放电时，如果温度不是25℃，则需将实测容量按下面的公式换算成25℃基准温度时的容量Ce。
CtCe=1+K(t-25℃)式中：t——放电时的环境温度。
K——温度系数，10h率容量试验时K=0.006/℃，3h率容量测试K=0.008/℃，1h容量测试K=0.01/℃。

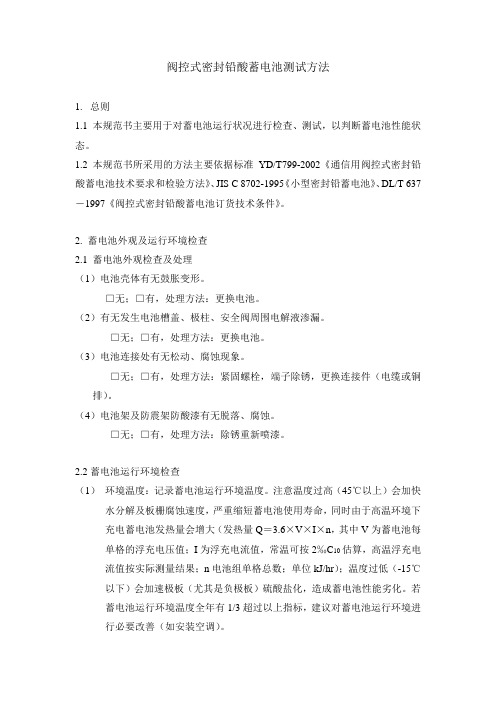

阀控式密封铅酸蓄电池测试方法1.总则1.1 本规范书主要用于对蓄电池运行状况进行检查、测试，以判断蓄电池性能状态。
1.2 本规范书所采用的方法主要依据标准YD/T799-2002《通信用阀控式密封铅酸蓄电池技术要求和检验方法》、JIS C 8702-1995《小型密封铅蓄电池》、DL/T 637－1997《阀控式密封铅酸蓄电池订货技术条件》。
2. 蓄电池外观及运行环境检查2.1 蓄电池外观检查及处理（1）电池壳体有无鼓胀变形。
□无；□有，处理方法：更换电池。
（2）有无发生电池槽盖、极柱、安全阀周围电解液渗漏。
□无；□有，处理方法：更换电池。
（3）电池连接处有无松动、腐蚀现象。
□无；□有，处理方法：紧固螺栓，端子除锈，更换连接件（电缆或铜排）。
（4）电池架及防震架防酸漆有无脱落、腐蚀。
□无；□有，处理方法：除锈重新喷漆。
2.2蓄电池运行环境检查（1）环境温度：记录蓄电池运行环境温度。
注意温度过高（45℃以上）会加快水分解及板栅腐蚀速度，严重缩短蓄电池使用寿命，同时由于高温环境下充电蓄电池发热量会增大（发热量Q＝3.6×V×I×n，其中V为蓄电池每单格的浮充电压值；I为浮充电流值，常温可按2‰C10估算，高温浮充电流值按实际测量结果；n电池组单格总数；单位kJ/hr）；温度过低（-15℃以下）会加速极板（尤其是负极板）硫酸盐化，造成蓄电池性能劣化。
若蓄电池运行环境温度全年有1/3超过以上指标，建议对蓄电池运行环境进行必要改善（如安装空调）。
（2）通风换气条件：检查换气状况，保持蓄电池使用环境良好空气流动，避免蓄电池充电过程热量及氢气的积累。
若通风换气不良（换气量Q≥C10×n ×5.5‰，其中C10为10小时率容量；n为电池单格数；单位m3/hr），建议加以改善（如安装排气扇）。
（3）防尘条件：检查蓄电池盖子灰尘累积情况，保持蓄电池表面清洁。
尘埃积累如遇到潮湿环境，有产生端子之间短路甚至负极接地故障的危险。
微型阀控式铅酸蓄电池检验技术规范1范围2规范性引用文件3产品分类及外形尺寸4要求5试验方法6检验规则7标志、包装、运输、贮存微型阀控式铅酸蓄电池本技术规范规定了微型阀控式铅酸蓄电池 （以下简称蓄电池）的产品分类及外形尺寸、要求、试验方法、检验规则、标志、包装、运输和贮存。
本技术规范适用于草坪灯、电蚊拍、手电筒、头灯、探照灯、玩具和便携式灯具等市场用铅酸蓄电池。
容量范围指4000mAh 及以下。
2规范性引用文件下列文件中的条款通过本技术规范的引用而成为本技术规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术规范，然而， 鼓励根据本技术规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本技术规范。
GB/T 1227 精密压力表GB/T 19639.2 小型阀控密封式铅酸蓄电池 产品分类（GB/T 19639.2-2007,IEC 61056-2:2002，MOD JB/T 9461 动槽水银气压表技术条件 QB 702 滴定管 QB 700 量筒3产品分类及外形尺寸3.1 代号 3.1.1 C 5---5小时率额定容量，单位： mAh 3.1.2 I 5---5小时率放电电流，数值为 C/5（A ）。
3.1.3 C e ---5小时率实际容量，单位：Ah 。
3.1.4 R--- 蓄电池容量保持能力（％。
3.1.5 蓄电池外形尺寸按 5.4条检验，外形尺寸偏差土 0.5mm 。
3.2型号编制产品类型及特征代号确定为汉语拼音缩写“WF ”。
5小时率额定容量的数值，单位为 mAh ；特征代号，阀控式； 类型代号，微型串联单体蓄电池数，n=2,3,4,5（ 一个单体不标注）。
1范围n W F 800示例：四个串联单体的5小时率额定容量为800mAh的小型阀控式铅酸蓄电池表示为4WI800。
4要求4.1外观蓄电池外观不得有变形及裂纹，且标志清楚。
阀控式免维护铅酸蓄电池充放电试验规程1 总则1.1 本通则规定了阀控式免维护铅酸蓄电池的充放电试验内容、要求和周期。
1.2 本通则适用于现场维护人员对蓄电池的充放电试验。
1.3 现场维护人员应具有操作所需要的电工知识，对现场情况熟悉，且具有安全防护能力。
2 阀控式免维护铅酸蓄电池维护要求2.1 蓄电池应每月进行一次巡视、检查并记录整组电压和各个标示电池电压。
2.2 阀控式免维护铅酸蓄电池核对充放电周期：新安装的阀控式免维护铅酸蓄电池组，应进行全核对性充放电试验，以后每隔2年进行一次核对性充放电试验，运行了6年以后的阀控蓄电池，应每年做一次核对性充放电试验。
3 阀控式免维护铅酸蓄电池充放电项目3.1 检查电池表面是否完好无鼓胀变形，电池连接的接触良好,极柱的连接表面无腐蚀。
3.2 准备好充放电工器具，记录表格及开工资料。
3.3 确定电池充放电时间和要求放出容量预测值。
充足电后进入放电，以10小时放电率，单体终止电压最低不能低于1.80V。
3.4 在放电过程中每隔1小时记录一次单体电压，总电压，充放电电流；当有电池达到1.90 V后，15分钟记录一次，1.85V时，10分钟记录一次。
并检查电池发热，充电装置运行情况。
3.5 充放电工作结束后应进行数据分析，对电池的电压有不正常下降，容量不足的电池应单独进行充电或更换处理。
4 阀控式免维护铅酸蓄电池充放电技术要求4.1 蓄电池应处在清洁、阴凉及干燥的远离热源和可能产生火花的地方，室温应保持在16℃～30℃的范围内。
4.2 蓄电池室内应通风良好，以防室内的氢气含量超过4%而有爆炸的危险。
4.3 蓄电池不能过电流或过电压充电，亦不能过放电，每次放电完后，应及时充电，需充电的时间在10小时以上。
4.4 阀控式铅酸蓄电池对充电设备及温度等外部环境因素较为敏感。
电池的充电电压应随着温度的上升而下降，一般每升高一度，充电电压下降2～4mV。
4.5 检验电池充足电方办法：电池系统恒压充电到后期，电流减少并趋向稳定值，充电电流连续三小时保持稳定，即表示电池系统已充足电。

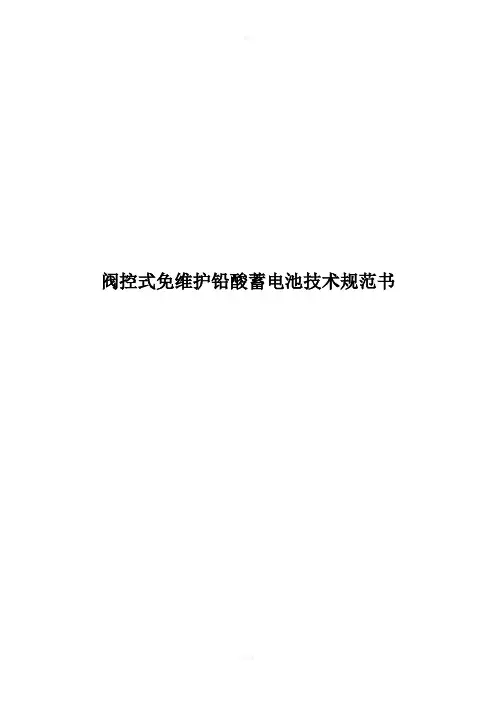

阀控式免维护铅酸蓄电池技术规范书阀控式免维护铅酸蓄电池技术规范1 总则1.1本设备技术规范书蓄电池，它列出了阀控式免维护铅酸蓄电池的性能、结构、安装、试验和技术服务等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，生产厂家应保证提供符合本规范书和符合最新工业标准的优质产品。
1.3要求公司必须提供厂家授权书和产品售后保证书1.4 如果生产厂家没有以书面形式对本规范书的条款提出异议，则意味着提供的设备（或系统）完全满足本技术规范书的要求。
如有异议，应在相关文件中以“对规范书的意见及与规范书的差异”为标题的专门章节加以详细描述。
1.5本设备技术规范书使用的标准如与生产厂家所执行的标准有偏差时，按高标准执行。
1.6需方有保留技术规范书修改的权利，可以提出变更的意见和建议。
本设备技术规范书经供需双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.7 本设备技术规范书未尽事宜，由双方协商确定。
2 技术要求2.1工作条件a．海拔高度：＜1500mb．振动烈度（动态条件）：该设备的组件应具有安全地减弱由地震产生的振动，地面加速度为：水平0.2g，垂直0.1g。
供方应提供动态试验报告包括地震安全系数。
c．环境条件温度0℃～＋55℃，湿度＜95％2.2采用阀控式免维护铅酸蓄电池。
其中单体电池配出厂检验报告。
2.3 阀控式免维护铅酸蓄电池有故障需检修时，可以判断电源供电，由原旁路柜手动切换至市电，由市电直接向负载供电（在负载不掉电的情况下）。
2.4 阀控式免维护铅酸蓄电池提供全功能保护：短路、过负载、欠压、过压、过流、低电池电压保护。
2.5阀控式免维护铅酸蓄电池电源箱采用标准航空插头连接线束，输出插头容量保证用户使用。
2.6阀控式免维护铅酸蓄电池具备冷启动功能，在无市电的状态下，电池组可直接用带载放电。
2.7阀控式免维护铅酸蓄电池在不改动原直流屏和旁路柜的情况下，直接更换原铅酸电池组，电压电流参数保证一致，满足用户使用。
中国铁塔股份有限公司 Q/ZTT 1010-2015阀控式密封铅酸蓄电池检测规范(试行版本:V 1.02015-04-08发布2015-04-09实施中国铁塔股份有限公司发布前言本检测规范依据相关国家标准和行业标准,以中国铁塔股份有限公司相关配套设备技术标准为基础,提出了中国铁塔股份有限公司的基站新建阀控式密封铅酸蓄电池检测规范,为中国铁塔股份有限公司基站阀控式密封铅酸蓄电池检测提供技术依据。
本检测规范由中国铁塔股份有限公司负责解释、监督执行。
本检测规范起草单位:中国铁塔股份有限公司通信技术研究院。
目次1 适用范围 (12 检测依据 (13 术语、定义与符号 (13.1 术语和定义 (13.2 符号 (34 选样说明 (35 检测项目 (35.1 实验室测试项目 (35.2 现网在线长期测试项目 (66 检测方法 (66.1 测量仪表要求 (66.2 检测方法 (77 检验规则 (168 注意事项 (16附录A 容量修正系数 (17附录B 普通型阀控式密封铅酸蓄电池重量 (18 附录C 高温型阀控式密封铅酸蓄电池重量 (19 附录D 阀控式密封铅酸蓄电池内阻参考值 (20 附录E 检验规则 (21E.1检验分类 (21E.2出厂检验 (21E.3型式检验 (231适用范围本规范适用于中国铁塔股份有限公司阀控式密封铅酸蓄电池产品的质量检测,适用于送检产品和抽检产品的检测。
本规范规定了产品选样及产品质量的检测项目、检测方法、判定标准,明确了不合格产品的相关依据。
2检测依据下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单适用于本文件。
GB/T 19638.2-2005 固定型阀控密封式铅酸蓄电池YD/T 799-2010 通信用阀控式密封铅酸蓄电池YD/T 2343-2011通信用前置端子阀控式密封铅酸蓄电池YD/T 2657-2013通信用高温型阀控式密封铅酸蓄电池Q/ZTT 1007-2014 新建配套设备标准汇总册3术语、定义与符号下列术语、定义与符号适用于本标准。

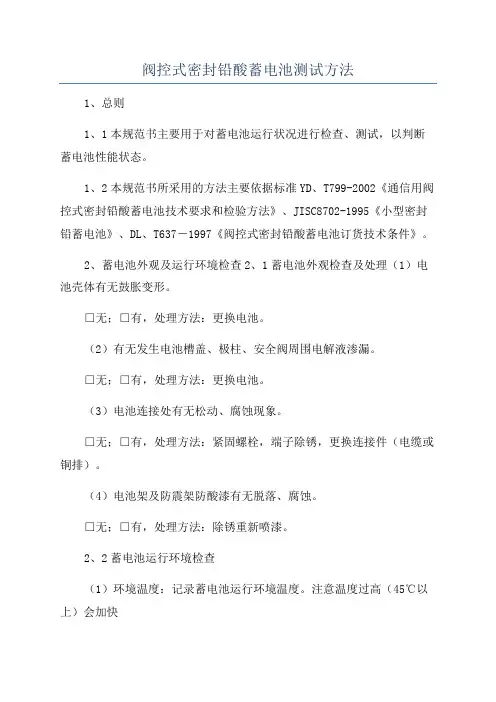

阀控式密封铅酸蓄电池测试方法1、总则1、1本规范书主要用于对蓄电池运行状况进行检查、测试，以判断蓄电池性能状态。
1、2本规范书所采用的方法主要依据标准YD、T799-2002《通信用阀控式密封铅酸蓄电池技术要求和检验方法》、JISC8702-1995《小型密封铅蓄电池》、DL、T637－1997《阀控式密封铅酸蓄电池订货技术条件》。
2、蓄电池外观及运行环境检查2、1蓄电池外观检查及处理（1）电池壳体有无鼓胀变形。
□无；□有，处理方法：更换电池。
（2）有无发生电池槽盖、极柱、安全阀周围电解液渗漏。
□无；□有，处理方法：更换电池。
（3）电池连接处有无松动、腐蚀现象。
□无；□有，处理方法：紧固螺栓，端子除锈，更换连接件（电缆或铜排）。
（4）电池架及防震架防酸漆有无脱落、腐蚀。
□无；□有，处理方法：除锈重新喷漆。
2、2蓄电池运行环境检查（1）环境温度：记录蓄电池运行环境温度。
注意温度过高（45℃以上）会加快水分解及板栅腐蚀速度，严重缩短蓄电池使用寿命，同时由于高温环境下充电蓄电池发热量会增大（发热量Q＝3、6VIn，其中V为蓄电池每单格的浮充电压值；I为浮充电流值，常温可按2‰C10估算，高温浮充电流值按实际测量结果；n电池组单格总数；单位kJ、hr）；温度过低（-15℃以下）会加速极板（尤其是负极板）硫酸盐化，造成蓄电池性能劣化。
若蓄电池运行环境温度全年有1、3超过以上指标，建议对蓄电池运行环境进行必要改善（如安装空调）。
（2）通风换气条件：检查换气状况，保持蓄电池使用环境良好空气流动，避免蓄电池充电过程热量及氢气的积累。
若通风换气不良（换气量Q≥C10n5、5‰，其中C10为10小时率容量；n为电池单格数；单位m3、hr），建议加以改善（如安装排气扇）。
（3）防尘条件：检查蓄电池盖子灰尘累积情况，保持蓄电池表面清洁。
尘埃积累如遇到潮湿环境，有产生端子之间短路甚至负极接地故障的危险。
风沙积尘量较大的机房建议在换气通道加装防尘网。
阀控式免维护铅酸蓄电池充放电试验规程
1 主题内容与适用范围
1.1 本通则规定了阀控式免维护铅酸蓄电池的充放电试验内容、要求和周期。
1.2 本通则适用于现场维护人员对蓄电池的充放电试验。
1.3 下列人员应通晓本规程
领导人员：生产副总、生产部门经理(主任)、副经理(副主任、经理助理)、专职技术人员。
生产人员：值长、运行值班员、维护班人员。
2 阀控式免维护铅酸蓄电池日常要求
2.1 蓄电池应每半月进行一次巡视、检查并记录整组电压和各个标示电池电压。
2.2 阀控式免维护铅酸蓄电池核对充放电周期
新安装后的阀控式免维护铅酸蓄电池组，应进行全核对性充放电试验，以后每隔2年进行一次核对性充放电试验，运行了6年以后的阀控蓄电池，应每年做一次核对性充放电试验。
3 阀控式免维护铅酸蓄电池充放电项目
3.1 检查电池表面是否完好无鼓胀变形，电池连接的接触良好,极柱的连接表面无腐蚀。
3.2 准备好充放电工器具，记录表格及开工资料。
3.3 确定电池充放电时间和要求放出容量预测值。
充足电后进入放电，放电10小时单体终止电压1.90V，最低不能低于1.80V。
3.4 在充放电过程中每隔2小时记录一次单体电压，总电压，充放电电流。
并检查电池发热，充电装置运行情况。
3.5 充放电工作结束后应进行数据分析，对电池的电压有不正常下降，容量不足的电池应单独进行充电或更换处理。
4 阀控式免维护铅酸蓄电池充放电技术要求.
4.1 蓄电池应处在清洁、阴凉及干燥的远离热源和可能产生火花的地方，室温应保持在16℃～32℃的范围内。
4.2 蓄电池室内应通风良好，同时排出的气流不得立即回到电池室内，以防室内的氢气含量超过4%而有爆炸的危险。
4.3 蓄电池不能过电流或过电压充电，亦不能过放电，每次放电完后，应及时充电，需充电的时间在10小时以上。
4.4 阀控式铅酸蓄电池对充电设备及温度等外部环境因素较为敏感。
要求充电机要有较小的纹波系数，并对电池有温度补偿功能。
电池的充电电压应随着温度的上升而下降，一般每升高一度，充电电压下降2～4mV。
4.5 检验电池充足电方办法：电池系统恒压充电到后期，电流减少并趋向稳定值，充电电流连续三小时保持稳定，即表示电池系统已充足电。
4.6 新装电池系统初始容量达到额定值的95%容量时即为合格。
5阀控式免维护铅酸蓄电池充放电方法和步骤
5.1 充电
5.1.1 检查电池是否完好无损，记录电池的编号。
在具备充电情况下开启充电装置。
5.1.2 戴好绝缘手套，准备好有绝缘防护的工具，防止工作中遭受电击。
5.1.3 使用GF型阀控式免维护铅酸蓄电池，充电时宜采用恒压限流的充电方法进行充电。
5.1.4 充电时，投充电柜三相交流电源，按下充电柜1～3个模块按钮开关，启动充电柜1～3个模块，装置进入工作状态。
5.1.5 充电柜系统根据蓄电池的工作状况，自动运行充电程序，控制充电器对蓄电池进行均充或浮充，使蓄电池始终运行在最佳状态。
5.1.6 自动充电程序如下：开机时，系统控制充电器处于浮充状态，同时进行计时并监测蓄电池电流。
当连续浮充时间总计达到设置时间或蓄电池电流大于等于5%C10Ah（A）时，系统自动控制充电器转入均充状态。
当蓄电池电流小于5%C10Ah（A）时，开始计时，到达设置时间后，系统控制充电器再转入浮充状态。
:
5.1.7 充电柜系统运行自动充电程序期间，也可进行手动设置均充或浮充状态，设置完后系统继续运行自动充电程序。
5.1.8 可根据蓄电池容量在系统中对蓄电池稳流值进行设定，由于调节范围限定，在设定此值时应遵循以下公式：I输出稳流值=I设定稳流值
5.1.9 在环境温度为25℃的条件下，2V电池最佳充电为2.27V/只。
充电开始时电流应限制在0.25×C10(A)的范围内。
5.1.10 充电前对蓄电池用万用表实际记录一次，测量出实际与监测电压差值，以后每隔1～2小时应测量和记录。
5.1.11 电池在充电过程中，如发现个别电池，端电压差大于+0.10伏，应进行充电使全组电池均衡一致的均衡充电。
5.1.12 均衡充电采取低压恒压法，充电电压为2.35～2.40V/只，要求每只电池充足电且均衡一致。
如果均衡充电后，还有个别电池不能达到正常时，则应单独充电使之正常后，方可入组与电池组一同使用。
!
5.1.13 当整组电池充电结束后，充电装置可转入正常运行。
5.2 放电
5.2.1 放电采用电阻恒流法。
5.2.2 接好外部放电电路，配置适当的监视表计及放电电阻。
5.2.3 放电电流不超过10小时率的电流。
即放电电流控制在20A。
放电量应为额定容量的80%以上。
5.2.4 放电时，每隔1～2小时应测量和记录放电的电流、总电压、每个电池的电压、温度，单个电池电压不得低于1.80伏。
5.2.5 电池过多，可只测标示电池，但在整个放电过程中，应全测2～3次。
对电压下降较快的电池要专项记录。
5.2.6 放电时如发现电池的电压有不正常下降，应查明情况，进行处理，容量很低的要进行更换。
5.2.7 放电结束后即进行充电，不能搁置，充电方法按上述充电方式进行，直至充足电后结束，蓄电池组可转入正常运行。
