2017年上海中考物理一模-压强选择专题汇编(含标准答案无详细解析)

上海市各区县2017届初三物理试题表格归纳专题分类精编一、力学数据表格分析1、（2017虹口区第25题）小赵和小王讨论盛有液体的容器在放入物体前、后容器底部所受液体压强的增加量?p液与哪些因素有关，他们的猜想不同。

①小赵猜想：?p液与放入圆柱体的质量m物、体积V物有关，于是他将不同的圆柱体分别浸没在某种液体中，测得相应的?p液，并将数据记录在表一中。

) ②物体部分浸入液体中，测得物体浸入液体的体积V浸以及V物、?p液，并记录在表二中。

分析比较实验序号_________，可知小王的质疑是_________的（选填“正确”或“错误”）；分析比较实验序号7与9与10，可得：将一物体浸入同种液体中，__________。

2、（2017静安区第25题）小明同学通过实验研究浸在液体中的物体对容器底部所受液体压强变化的影响。

首先，他将一个圆柱体放入足够深的水槽中，圆柱体浮在水面上，并利用仪器测得水槽底部所受水的压强，实验初始状态时水槽底部所受水的压强为3000.00帕。

然后，他在圆柱体上逐个放上与圆柱体底面积相同的圆板（圆板的厚度与材质相同），观察圆柱体在水中所处的状态，并记录下水槽底部所受水的压强。

表一、表二为两位同学记录的实验数据及观察到的实验现象。

①分析比较实验序号1、2、3与4（或5、6、7与8）中的水槽底部所受水的压强与所加圆板个数的大小关系及相关条件，可得出的初步结论是：（8）。

②请进一步综合分析比较表一、表二中压强变化量的数据及相关条件，并归纳得出结论。

（a）分析比较表一或表二中压强变化量的数据及相关条件，可得出的初步结论是：（9）。

（b）分析比较表一和表二中压强变化量的数据及相关条件，可得出的初步结论是：（10）。

3、（2017徐汇区第28题）为了研究柱体浸入水中的过程中水对容器底部的压强情况，某小组同学选用高度H、底面积S均不同的柱体A、B和C进行实验，如图21所示。

他们设法使柱体A逐步浸入水中，测量并记录其下表面到水面的（11）（12）（13）h图21距离h及水对容器底部的压强p，接着换用圆柱体B、C重复实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

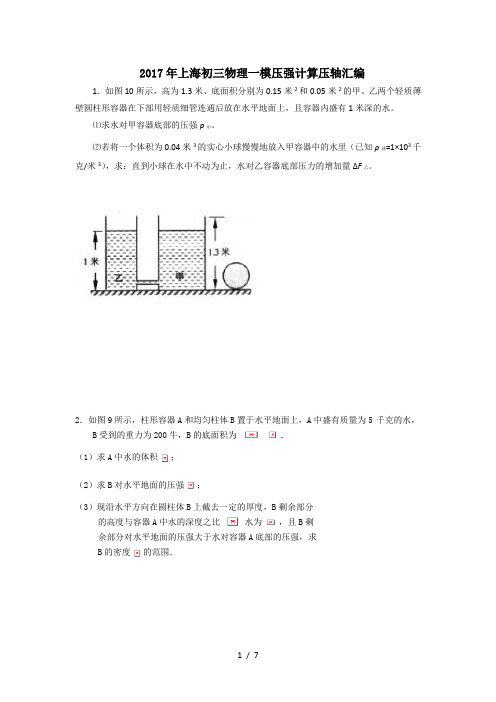

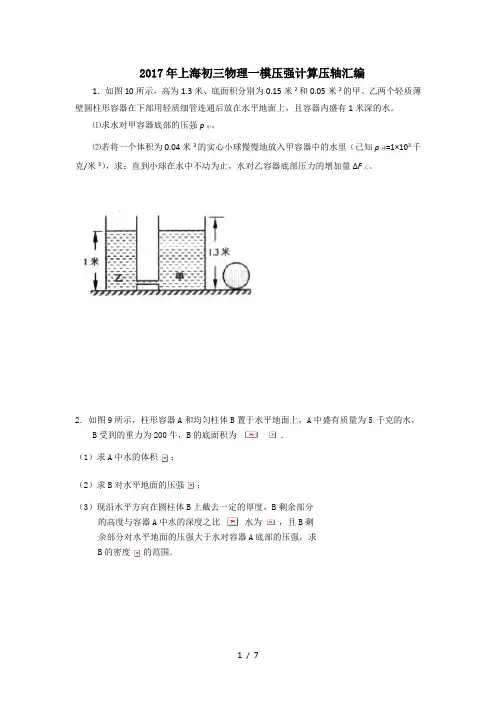

2017年上海初三物理一模压强计算压轴汇编1．如图10所示，高为1.3米、底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水。

⑴求水对甲容器底部的压强p甲。

⑵若将一个体积为0.04米3的实心小球慢慢地放入甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量ΔF乙。

2．如图9所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有质量为5千克的水，B受到的重力为200牛，B的底面积为．（1）求A中水的体积；（2）求B对水平地面的压强；（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比水为，且B剩余部分对水平地面的压强大于水对容器A底部的压强，求B的密度的范围．3．如图13所示，一足够高的薄壁圆柱形容器静止在水平地面上。

求：（1）当容器内盛有1×10-3米3的酒精时，酒精的质量m 酒；(ρ酒=0.8×103千克/米3) （2）当容器内盛有0.1米深的水时，水对容器底部的压强p 水；（3）当容器中盛有质量、体积分别为m 、2V ，的液体时，把一质量、体积分别为2m 、V 的金属圆柱体浸没在此液体中，设容器对水平地面的压强变化量为Δp 容，液体对容器底部的压强变化量为Δp 液，试计算Δp 容:Δp 液的值。

4．如图9（a ）所示，轻质薄壁圆柱形容器甲置于水平地面，容器高0.2米，内盛0.15米深的水，水对容器底部压力为29.4牛。

① 求水对容器底部的压强p 水。

② 求容器的底面积S 容。

③ 现有面积为0.5S 容、高为h 、密度为5×103千克/米3圆柱体乙，如图9（b ）所示，将乙竖直放入容器甲中，若要使水对容器底部的压强p 水′最大，求h 的最小值。

图90图13图145．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S ，乙的底面积为10S ，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。

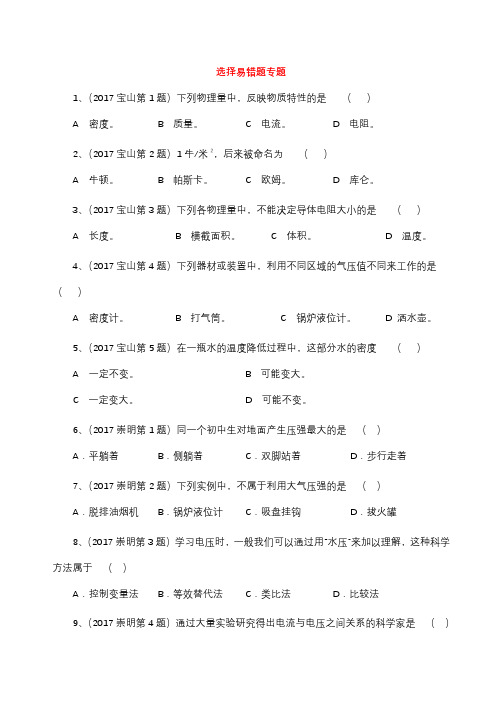

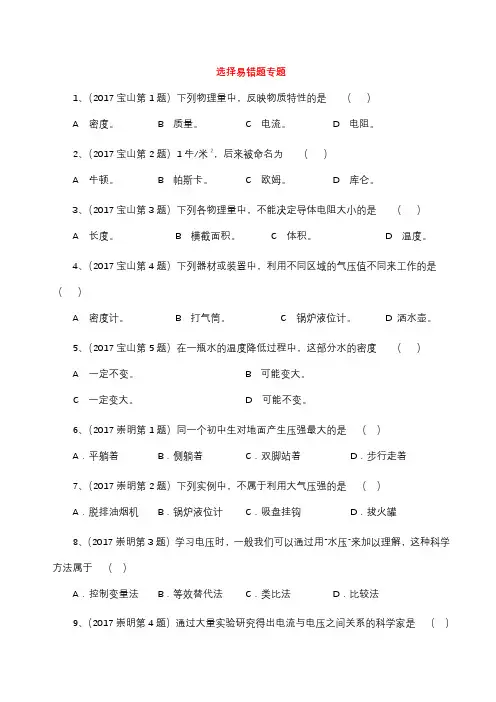

选择易错题专题1、（2017宝山第1题）下列物理量中，反映物质特性的是（）A 密度。

B 质量。

C 电流。

D 电阻。

2、（2017宝山第2题）1牛/米2，后来被命名为（）A 牛顿。

B 帕斯卡。

C 欧姆。

D 库仑。

3、（2017宝山第3题）下列各物理量中，不能决定导体电阻大小的是（）A 长度。

B 横截面积。

C 体积。

D 温度。

4、（2017宝山第4题）下列器材或装置中，利用不同区域的气压值不同来工作的是（）A 密度计。

B 打气筒。

C 锅炉液位计。

D 洒水壶。

5、（2017宝山第5题）在一瓶水的温度降低过程中，这部分水的密度（）A 一定不变。

B 可能变大。

C 一定变大。

D 可能不变。

6、（2017崇明第1题）同一个初中生对地面产生压强最大的是（）A．平躺着B．侧躺着C．双脚站着D．步行走着7、（2017崇明第2题）下列实例中，不属于利用大气压强的是（）A．脱排油烟机B．锅炉液位计C．吸盘挂钩D．拔火罐8、（2017崇明第3题）学习电压时，一般我们可以通过用“水压”来加以理解，这种科学方法属于（）A．控制变量法B．等效替代法C．类比法D．比较法9、（2017崇明第4题）通过大量实验研究得出电流与电压之间关系的科学家是（）A．安培B．伏特C．欧姆D．焦耳10、（2017崇明第5题）如果用水代替水银做托里拆利实验，那么玻璃管长度至少是（）A．1米B．11米C．76米D．760米11、（2017崇明第6题）有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）A．2欧B．4欧C．8欧D．16欧12、（2017奉贤第1题）下列各物理量中，可鉴别物质的是（）A．电阻B．质量C．密度D．浮力13、（2017奉贤第2题）菜刀的刀刃磨得3锋利是为了（）A．减小压强B．增大压强C．减小压力D．增大压力14、（2017奉贤第3题）下列装置或器材中，属于连通器的是（）A．医用注射器B．吸盘式挂钩C．液体密度计D．三峡船闸15、（2017奉贤第4题）如图1所示，闭合电键S电压表示数显示L1两端电压的是（）图116、（2017奉贤第5题）在物理学习的过程中经常会用到一些科学研究方法，下述事例中运用相同科学方法的是（）（1）用水流比作电流（2）探究导体中电流与电压的关系（3）探究物质质量与体积的关系（4）用总电阻替代两个并联的电阻A．（1）与（3）B．（1）与（4）C．（2）与（3）D．（2）与（4）17、（2017虹口第2题）家用空调器的额定功率约为（）A．10瓦B．100瓦C．300瓦D．1500瓦18、（2017虹口第3题）下列器材中，利用大气压原理工作的是（）A．真空吸盘B．密度计C．液位计D．茶壶19、（2017虹口第4题）当温度一定时，关于两根铜导线电阻的大小，下列判断中正确的是（）A．细的电阻大B．长的电阻大C．粗细相同，长的电阻大D．长度相同，粗的电阻大20、（2017虹口第5题）同一物体分别漂浮在甲、乙两种液体上（ρ甲＞ρ乙），若受到的浮力分别为F甲、F乙，则（）A．F甲一定大于F乙B．F甲一定等于F乙C．F甲一定小于F乙D．F甲可能大于F乙21、（2017虹口第6题）关于电功、电功率，下列说法中正确的是（）A．电流做功越多，电功率越大B．电流做功越快，电功越大C．用电器消耗电能越多，电功率越大D．用电器消耗电能越多，电功越大22、（2017嘉定第1题）人体正常体温是（）A．35℃B．36℃C．37℃D．38℃23、（2017嘉定第2题）学校走廊贴有“轻声慢步”的文明提示语，这里的轻声指的是声音特征中的A．音调B．响度C．频率D．音色24、（2017嘉定第3题）下列各种单色光中，不属于三原色光之一的是A．镊子B．托盘天平C．开瓶器D．钓鱼杆图2A．黄光B．红光C．蓝光D．绿光25、（2017嘉定第4题）以下仪器的工作原理利用了大气压知识的是A．液体密度计B．液位计C．U形管压强计D．离心式水泵26、（2017嘉定第5题）如图2所示的几种杠杆类工具，属于省力杠杆的是27、（2017嘉定第6题）如图3（a）所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其作直线运动。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

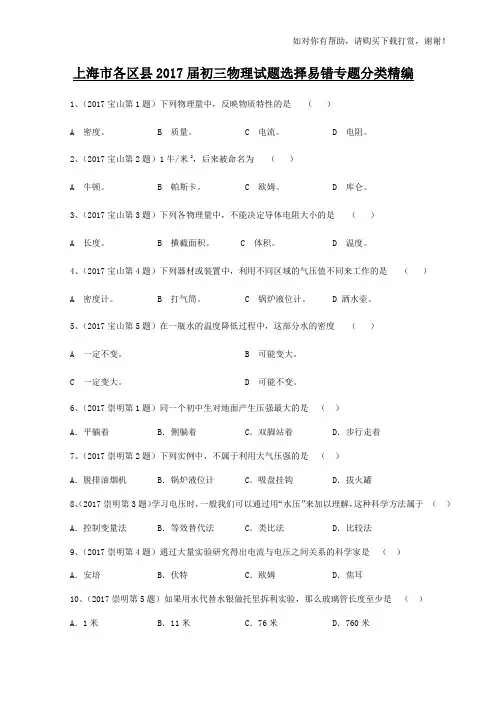

上海市各区县2017届初三物理试题选择易错专题分类精编1、（2017宝山第1题）下列物理量中，反映物质特性的是（）A 密度。

B 质量。

C 电流。

D 电阻。

2、（2017宝山第2题）1牛/米2，后来被命名为（）A 牛顿。

B 帕斯卡。

C 欧姆。

D 库仑。

3、（2017宝山第3题）下列各物理量中，不能决定导体电阻大小的是（）A 长度。

B 横截面积。

C 体积。

D 温度。

4、（2017宝山第4题）下列器材或装置中，利用不同区域的气压值不同来工作的是（）A 密度计。

B 打气筒。

C 锅炉液位计。

D 洒水壶。

5、（2017宝山第5题）在一瓶水的温度降低过程中，这部分水的密度（）A 一定不变。

B 可能变大。

C 一定变大。

D 可能不变。

6、（2017崇明第1题）同一个初中生对地面产生压强最大的是（）A．平躺着B．侧躺着C．双脚站着D．步行走着7、（2017崇明第2题）下列实例中，不属于利用大气压强的是（）A．脱排油烟机B．锅炉液位计C．吸盘挂钩D．拔火罐8、（2017崇明第3题）学习电压时，一般我们可以通过用“水压”来加以理解，这种科学方法属于（）A．控制变量法B．等效替代法C．类比法D．比较法9、（2017崇明第4题）通过大量实验研究得出电流与电压之间关系的科学家是（）A．安培B．伏特C．欧姆D．焦耳10、（2017崇明第5题）如果用水代替水银做托里拆利实验，那么玻璃管长度至少是（）A．1米B．11米C．76米D．760米11、（2017崇明第6题）有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）A．2欧B．4欧C．8欧D．16欧12、（2017奉贤第1题）下列各物理量中，可鉴别物质的是（）A．电阻 B．质量 C．密度 D．浮力13、（2017奉贤第2题）菜刀的刀刃磨得3锋利是为了（）A．减小压强 B．增大压强 C．减小压力 D．增大压力14、（2017奉贤第3题）下列装置或器材中，属于连通器的是（）A．医用注射器 B．吸盘式挂钩 C．液体密度计 D．三峡船闸15、（2017奉贤第4题）如图1所示，闭合电键S电压表示数显示L1两端电压的是（）16、（2017奉贤第5题）在物理学习的过程中经常会用到一些科学研究方法，下述事例中运用相同科学方法的是（）（1）用水流比作电流（2）探究导体中电流与电压的关系（3）探究物质质量与体积的关系（4）用总电阻替代两个并联的电阻A．（1）与（3） B．（1）与（4） C．（2）与（3） D．（2）与（4）17、（2017虹口第2题）家用空调器的额定功率约为（）A．10瓦 B．100瓦 C．300瓦 D．1500瓦18、（2017虹口第3题）下列器材中，利用大气压原理工作的是（）A．真空吸盘 B．密度计 C．液位计 D．茶壶19、（2017虹口第4题）当温度一定时，关于两根铜导线电阻的大小，下列判断中正确的是（）A．细的电阻大 B．长的电阻大C．粗细相同，长的电阻大 D．长度相同，粗的电阻大20、（2017虹口第5题）同一物体分别漂浮在甲、乙两种液体上（ρ甲＞ρ乙），若受到的浮力分别为F甲、F乙，则（）A．F甲一定大于F乙 B．F甲一定等于F乙C．F甲一定小于F乙 D．F甲可能大于F乙21、（2017虹口第6题）关于电功、电功率，下列说法中正确的是（）A．电流做功越多，电功率越大 B．电流做功越快，电功越大C．用电器消耗电能越多，电功率越大D．用电器消耗电能越多，电功越大22、（2017嘉定第1题）人体正常体温是（）A．35℃ B．36℃ C．37℃ D．38℃23、（2017嘉定第2题）学校走廊贴有“轻声慢步”的文明提示语，这里的轻声指的是声音特征中的A．音调 B．响度 C．频率 D．音色24、（2017嘉定第3题）下列各种单色光中，不属于三原色光之一的是A．黄光 B．红光 C．蓝光 D．绿光25、（2017嘉定第4题）以下仪器的工作原理利用了大气压知识的是A．液体密度计 B．液位计 C．U形管压强计 D．离心式水泵26、（2017嘉定第5题）如图2所示的几种杠杆类工具，属于省力杠杆的是27、（2017嘉定第6题）如图3（a）所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其作直线运动。

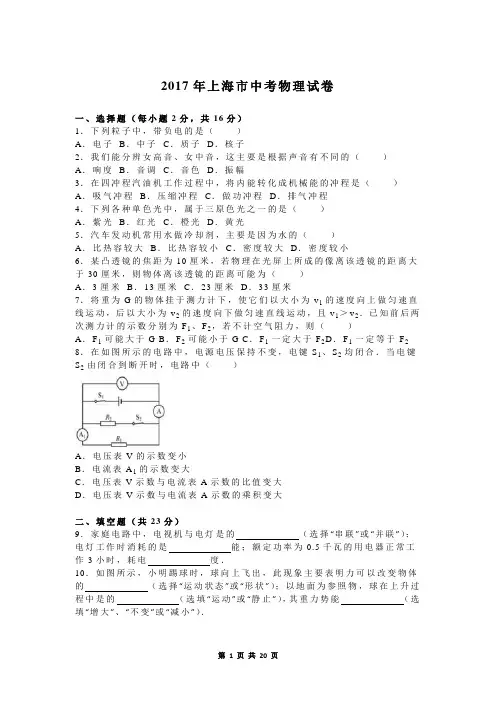

2017年上海市中考物理试卷一、选择题（每小题2分，共16分）1．下列粒子中，带负电的是（）A．电子B．中子C．质子D．核子2．我们能分辨女高音、女中音，这主要是根据声音有不同的（）A．响度B．音调C．音色D．振幅3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．下列各种单色光中，属于三原色光之一的是（）A．紫光B．红光C．橙光D．黄光5．汽车发动机常用水做冷却剂，主要是因为水的（）A．比热容较大B．比热容较小C．密度较大D．密度较小6．某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（）A．3厘米B．13厘米C．23厘米D．33厘米7．将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1＞v2．已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则（）A．F1可能大于G B．F2可能小于G C．F1一定大于F2D．F1一定等于F2 8．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大二、填空题（共23分）9．家庭电路中，电视机与电灯是的（选择“串联”或“并联”）；电灯工作时消耗的是能；额定功率为0.5千瓦的用电器正常工作3小时，耗电度．10．如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的（选填“运动”或“静止”），其重力势能（选填“增大”、“不变”或“减小”）．11．一壶水在炉火上加热，水温升高，其内能 （选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过 方式改变其内能的．2千克的水温度升高10℃，水吸收的热量为 焦．[c水=4.2×103焦/（千克•℃）]．12．某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电流为 安，这段时间内电流做功为焦，该导体两端电压改变为6伏时，其电阻为 欧．13．质量为5千克的物体受到重力的大小为 牛、方向 ，若该物体的体积为2×10﹣3米3，浸没在水中时受到浮力的大小为 牛．14．在如图所示的电路中，电源电压保持不变，闭合电键S ，发现只有两个电表的指针发生偏转，已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障．①电路中的故障可能是 ；②接着，移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了改变，则故障一定是 ．15．如表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数千/米3．②干燥空气的密度与气压的关系是： ．③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度 夏季干燥空气的密度（选填“大于”、“等于”或“小于”）．三、作图题（共7分）16．在如图中，小球受到绳子的拉力F 为2牛．用力的图示法画出拉力F ．17．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．四、计算题（共26分）19．某物体做匀速直线运动，其s﹣t图象如图所示，求该物体的速度v．20．物体在30牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P．21．如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有体积为6×10﹣3m3的水，B受到的重力为250N，B的底面积为5×10﹣2m2．（1）求A中水的质量．（2）求B对水平地面的压强．（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比h B′：h为2：3，且B剩余部分对水平地面的压强等于水水对容器A底部的压强，求B的密度ρB．22．在如图所示的电路中，电源电压保持不变．闭合电键S后，电压表的示数为1伏，电流表的示数为0.1安．①求电阻R1的阻值．②在移动变阻器R2滑片P的过程中，当电阻R1两端的电压分别为U0、8U0时，变阻器R2的电功率相等，求电源电压U．五、实验题（共18分）23．实验室中，常用天平来测量物体的，测量时应将砝码放在天平的盘内．在如图中，弹簧测力计的量程为牛，读数为牛．24．在“探究杠杆平衡的条件”实验中，需记录动力、动力臂、和阻力臂，为便于直接在杠杆上读出力臂的数值，应使杠杆在位置保持平衡．在“探究平明镜成像的特点”实验中，为了能够找到像的位置（选填“实”或“虚”），采用作为平面镜．25．为了研究圆柱体浸入水的过程中水对容器底部的压强情况，某小组同学选用高度H、底面积S均不同的圆柱体A和B进行实验．如图所示，他们设法使圆柱体A逐步浸入水中，测量并记录其下表面到水面的距离h及水对容器底部的压强p，接着仅换用圆柱体B重新实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）．①分析比较实验序号数据中p和h的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，当h＜H时，p随h的增大而增大．②分析比较实验序号4、5与6或11与12数据中p和h的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，．③由实验序号3与8或4与10的数据及相关条件，发现两圆柱体浸入水的过程中，存在h不同而p相同的现象．若用圆柱体A、B进一步实验，请在表二中填入拟进行实验的数据，使每一组实验中水对容器底部的压强p相同．26．小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、待测电阻R、电流表、电压表（只有0﹣3伏档完好）、滑动变阻器（标有“20Ω 2A”字样）、电键以及导线若干．实验中，小华正确连接断路，且使变阻器接入电路中的电阻最大，闭合电键时电表示数如图（a）、（b）所示．②小华移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入位置重新实验：（a）根据图中电表的示数等信息判断，在闭合电键时能否使变阻器接入电路中的电阻最大，并简述理由．（b）根据小华重新实验中所记录的一组数据（见表），计算待测电阻R x的阻值（精确到0.1欧）．2017年上海市中考物理试卷参考答案与试题解析一、选择题（每小题2分，共16分）1．下列粒子中，带负电的是（）A．电子B．中子C．质子D．核子【考点】分子和原子组成物质．【分析】据原子结构的相关基础知识可以确定带负电的微粒是哪一个．【解答】解：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的．所以原子中带负电的粒子是电子．故选A．2．我们能分辨女高音、女中音，这主要是根据声音有不同的（）A．响度B．音调C．音色D．振幅【考点】音调、响度与音色的区分．【分析】解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高；发声体不同发出声音的音色一般不同．【解答】解：女高音和女中音不同的主要是音调，是由于声带振动的频率不同引起的．故选B．3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【考点】内燃机的四个冲程．【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能．【解答】解：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能；故选：C．4．下列各种单色光中，属于三原色光之一的是（）A．紫光B．红光C．橙光D．黄光【考点】色光的三原色和颜料的三原色．【分析】彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色．【解答】解：用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色．故选B．5．汽车发动机常用水做冷却剂，主要是因为水的（）A．比热容较大B．比热容较小C．密度较大D．密度较小【考点】水的比热容的特点及应用．【分析】水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等．【解答】解：汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高．故选A．6．某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（）A．3厘米B．13厘米C．23厘米D．33厘米【考点】凸透镜成像规律及其探究实验．【分析】（1）凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像，2f＞v ＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．（2）实像用光屏能接到，虚像用光屏呈接不到．【解答】解：凸透镜的焦距为10厘米，像距v=30cm＞2f=2×10cm，则物体离该透镜的距离2f＞u＞f，即20cm＞u＞10cm，所以u=13cm符合题意．故选B．7．将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1＞v2．已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则（）A．F1可能大于G B．F2可能小于G C．F1一定大于F2D．F1一定等于F2【考点】力与运动的关系．【分析】弹簧测力计拉着同一物体竖直向上运动时，竖下方向上物体受到拉力和重力作用，拉力和重力是一对平衡力．【解答】解：物体两次都做匀速直线运动，拉力等于重力，由于物体的重力相同，因此拉力相等，即F1=F2．故ABC错误，D正确．故选D．8．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大【考点】电路的动态分析．【分析】当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；当电键S2断开时，电路为R1的简单电路，电压表测电源的电压，两电流表均测通过R1的电流，根据电源的电压可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路的电流特点可知干路电流的变化，然后判断选项得出答案．【解答】解：当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；当电键S2断开时，电路为R1的简单电路，电压表测电源的电压，两电流表均测通过R1的电流，因电源电压保持不变，所以，电压表V的示数不变，故A错误；因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，则电压表V示数与电流表A示数的比值变大，电压表V示数与电流表A示数的乘积变小，故C正确、D错误．故选C．二、填空题（共23分）9．家庭电路中，电视机与电灯是的并联（选择“串联”或“并联”）；电灯工作时消耗的是电能；额定功率为0.5千瓦的用电器正常工作3小时，耗电 1.5度．【考点】串联电路和并联电路的辨别；电功率与电能、时间的关系．【分析】（1）并联电路中的用电器是互不影响的．（2）电流做功的过程就是消耗电能的过程；（3）据公式W=Pt计算即可得到电能．【解答】解：家庭电路中，电视机与电灯是互不影响的，所以是并联的关系；电灯工作时是电流做功的过程，也是消耗电能的过程；此时消耗的电能是：W=Pt=0.5kW×3h=1.5kW•h；故答案为：并联；电；1.5；10．如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的运动状态（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的运动（选填“运动”或“静止”），其重力势能增大（选填“增大”、“不变”或“减小”）．【考点】力的作用效果；参照物及其选择；动能和势能的大小变化．【分析】（1）力的作用效果是改变物体的形状和改变物体的运动状态；物体运动状态的改变指：物体方向的改变和物体速度的改变；（2）若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是位置没有变化就说物体是静止的；（3）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．【解答】解：（1）在力的作用下，球向上飞出过程中，运动方向和速度都发生了变化，也就是力改变了球的运动状态；（2）球在上升过程中，以地面为参照物，球与地面的位置发生了变化，所以球是运动的；（3）球向上运动的过程中，质量不变，速度减小、动能减少；但所处高度增加、重力势能增大．故答案为：运动状态；运动；增大．11．一壶水在炉火上加热，水温升高，其内能增大（选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过热传递方式改变其内能=4.2×103的．2千克的水温度升高10℃，水吸收的热量为8.4×104焦．[c水焦/（千克•℃）]．【考点】物体内能的改变；热传递改变物体内能；热量的计算．【分析】（1）内能与物体的质量、温度以及状态有关；（2）改变物体内能有两种方法，一是做功，二是热传递，做功是能量的转化，而热传递是能量的转移；（3）已知水的比热容、质量和升高的温度，可利用公式Q=cm△t计算水吸收的热量．【解答】解：当物体的状态和质量均不变时，温度升高，内能增加；因此一壶水在炉火上加热，水温升高，其内能增大；该过程是通过热传递改变水的内能的；水吸收的热量：Q=cm（t﹣t0）=4.2×l03J/（kg•℃）×2kg×10℃=8.4×104J．故答案为：增大；热传递；8.4×104．12．某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电流为0.3安，这段时间内电流做功为9焦，该导体两端电压改变为6伏时，其电阻为10欧．【考点】电量及其计算；欧姆定律的应用．【分析】已知10秒内通过某导体横截面的电荷量，根据I=求出通过的电流，根据欧姆定律求出导体的电阻，再根据W=UIt=UQ求出电流做的功．【解答】解：通过该导体的电流：I===0.3A；由I=可得，导体的电阻：R===10Ω；电流做的功：W=UIt=UQ=3V×3C=9J；因为导体的电阻与材料、长度以及横截面积有关，与导体两端电压以及通过的电流无关，因此当导体两端电压改变为6伏时，其电阻仍为10Ω．故答案为：0.3；9；10．13．质量为5千克的物体受到重力的大小为49牛、方向竖直向下，若该物体的体积为2×10﹣3米3，浸没在水中时受到浮力的大小为19.6牛．【考点】重力的计算；重力的方向；浮力大小的计算．【分析】①利用G=mg计算物体的重力，重力的方向总是竖直向下的；②物体浸没在水中时，排开水的体积等于其自身体积，根据阿基米德原理求出物体浸没时受到的浮力．【解答】解：①物体的重力：G=mg=5kg×9.8N/kg=49N，方向竖直向下；②它浸没在水中时受到的浮力：F浮=ρ水gV排=ρ水gV=1.0×103kg/m3×9.8N/kg×2×10﹣3m3=19.6N．故答案为：49；竖直向下；19.6．14．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．①电路中的故障可能R1开路或1短路；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定1短路．【考点】电流表、电压表在判断电路故障中的应用．【分析】已知电阻R1、滑动变阻器R2中仅有一个出现了故障，分别列举可能出现的4种情况：电阻R1开路；电阻R1断路；滑动变阻器开路；滑动变阻器短路，所发生的现象与题目对比，符合的即为可能出现的故障．【解答】解：①若电阻R1开路，两个电压表的正负接线柱通过变阻器、导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，两个表有示数；若电阻R1短路，电压表V1无示数；电压表V通过导线接在电源上，电流表测量通过变阻器的电流，二者都有示数，两个表有示数；若滑动变阻器开路，电压表V1无示数，电流表无示数；电压表V的正负接线柱通过导线接在电源正负极上，电压表有示数，只有一个表有示数；若滑动变阻器短路，两个电压表测量的都电源的电压，都有示数；电流表测量的是通过电阻R1的电流，也有示数，三个表都有示数；综上，电路中的故障可能是电阻R1开路或若电阻R1短路；②若电阻R1开路，电压表与变阻器串联，电压表V1示数始终接近电源电压，电流表无示数，电压表V为电源电压不变；若R1短路，电压表V1示数为0，电压表V示数为电源电压，而电压表测通过变阻器的电流，当移动R2滑片P时，由欧姆定律，电流表示数发生变化．所以，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是R1短路．故答案为：①R1开路或R1短路；②R1短路．15．如表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数当温度为压为帕时，干燥空气的密度为 1.30千克米．②干燥空气的密度与气压的关系是：气压越大，密度越大．③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度大于夏季干燥空气的密度（选填“大于”、“等于”或“小于”）．【考点】密度与温度．【分析】空气的密度受气压、温度的影响明显，对数据进行分析后回答相关问题．【解答】解：由实验数据知，①当温度为5℃、气压为104000帕时，干燥空气的密度为1.30千克/米3；②当温度一定时，随气压的增大，空气密度逐渐增大，所以干燥空气的密度与气压的关系是：气压越大，密度越大；③当气压一定时，温度越高，空气密度越小；反之，温度越低，气压越大．所以该地区冬季干燥空气的密度大于夏季干燥空气的密度．故答案为：①1.30；②气压越大，密度越大；③大于．三、作图题（共7分）16．在如图中，小球受到绳子的拉力F为2牛．用力的图示法画出拉力F．【考点】力的示意图．【分析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上．在画力的图示时，一定要注意画出标度．【解答】解：可设标度为1N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为2N．故答案为：17．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．【考点】作光的反射光路图．【分析】①根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角．②要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．【解答】解：由图可知，入射角等于50°，根据光的反射定律可知，反射角也等于50°；图中法线已画出，根据反射角等于入射角，然后在法线右侧画出反射光线OB，并标明反射角的度数．如图所示：18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．【考点】通电螺线管的极性和电流方向的判断；磁感线及其特点．【分析】利用螺线管的左端为N极，结合磁感线的特点可以确定磁感线的方向．利用线圈的绕向和螺线管的N、S极，结合安培定则可以确定螺线管中电流的方向，进一步可以得到电源的正负极．【解答】解：螺线管的左端为S极，右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从右向左的．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的右端为负极，左端为正极．如下图所示：四、计算题（共26分）19．某物体做匀速直线运动，其s﹣t图象如图所示，求该物体的速度v．【考点】速度与物体运动．【分析】从s﹣t图象中任意读出某一时间对应的路程或某一路程对应的时间，利用v=即可求解速度．【解答】解：由图可知，当t=6s时，物体通过的路程s=12m，则物体的速度：v===2m/s．答：该物体的速度v为2m/s．20．物体在30牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P．【考点】功的计算；功率的计算．【分析】知道水平拉力的大小和前进的距离，根据W=Fs求出拉力做的功，根据P=求出功率的大小．【解答】解：拉力做的功：W=Fs=30N×10m=300J，拉力的功率：P===60W．答：此过程中拉力做的功为300J，功率为60W．21．如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有体积为6×10﹣3m3的水，B受到的重力为250N，B的底面积为5×10﹣2m2．（1）求A中水的质量．（2）求B对水平地面的压强．（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比h B′：h水为2：3，且B剩余部分对水平地面的压强等于水对容器A底部的压强，求B的密度ρB．【考点】压强的大小及其计算；密度公式的应用；液体压强计算公式的应用．【分析】（1）知道水的体积和密度，利用m=ρV求水的质量；（2）B对水平地面的压力等于B的重力，利用压强公式求B对水平地面的压强；（3）求出剩余部分对地面的压强p B′=ρB gh B′，而水对容器底的压强p水=ρ水gh水，由题知，为B剩余部分对水平地面的压强等于水对容器A底部的压强，h B′：h水=2：3，据此求B的密度．【解答】解：（1）水的体积：V水=6×10﹣3m3，根据ρ=可得水的质量：m水=ρ水V水=1×103kg/m3×6×10﹣3m3=6kg；（2）B对水平地面的压力：F B=G B=250N，B对水平地面的压强：p B===5000Pa；（3）剩余部分对地面的压强：p B′===ρB gh B′，水对容器底的压强：p水=ρ水gh水，h B′：h水=2：3，因为B剩余部分对水平地面的压强等于水对容器A底部的压强，所以ρB gh B′=ρ水gh水，ρB =ρ水=ρ水=×1×103kg/m 3=1.5×103kg/m 3．答：（1）A 中水的质量为6kg ．（2）B 对水平地面的压强为5000Pa ．（3）B 的密度为1.5×103kg/m 3．22．在如图所示的电路中，电源电压保持不变．闭合电键S 后，电压表的示数为1伏，电流表的示数为0.1安．①求电阻R 1的阻值．②在移动变阻器R 2滑片P 的过程中，当电阻R 1两端的电压分别为U 0、8U 0时，变阻器R 2的电功率相等，求电源电压U ．【考点】欧姆定律的应用；电功率的计算．【分析】①由图知，R 1与R 2串联，电流表测电路中电流，电压表测R 1两端电压，由欧姆定律计算R 1的阻值；②由串联电路特点、欧姆定律和电功率的计算公式，根据两次R 2的电功率相等列式计算电源电压．【解答】解：①由图知，R 1与R 2串联，电流表测电路中电流，电压表测R 1两端电压，由I=可得R 1的阻值：R 1===10Ω； ②由串联电路的电压特点知，当电阻R 1两端的电压分别为U 0时， 滑动变阻器R 2两端的电压：U 2′=U ﹣U 1′=U ﹣U 0，电流：I 2′=I 1′==，同理，当电阻R 1两端的电压分别为8U 0时，滑动变阻器R 2两端的电压：U 2″=U ﹣U 1″=U ﹣8U 0，电流：I 2″=I 1″==，两次变阻器R 2的电功率相等，由P=UI 有：U 2′I 2′=U 2″I 2″，即：（U ﹣U 0）=（U ﹣8U 0），。

上海市各区县2017届初三物理试题电学压轴计算专题分类精编（2017宝山第22题）1.如图11所示，电阻R 的阻值为10欧，滑动变阻器 R 2上标有“ 20 Q 2A ”字样。

当变阻器的滑片 P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。

（1）求电源电压U 。

（2）若将另一只电压表 V 并联接入该电路（A 和B ）、（B 和C ）、（A 和C 中的某一部分电路两端，移动 滑动变阻器R 2的滑片P 至某一处，使电压表 V 的指针停留在图12所示的位置。

请指出电压表 V 所有可能 连接的位置，并计算出变阻器对应接入电路的阻值R 。

（2017崇明第21题）2、在图8所示的电路中，电源电压为 阻值为10欧，滑动变阻器 艮上标有“ 20 Q 2A ”字样，闭 合电键S ,电流表示数为0.2安.求：电压表的示数；电阻R 连入电路的阻值；若移动滑动变阻器滑片 P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数.©ii图116伏且不变。

电阻 Ri 的R 1(1) (2) (3) 15图8（2017奉贤第22题）3、如图14所示，电源电压为 18伏且不变，定值电阻 和V 2分别并联接在电路的适当位置。

闭合电键记下此时两表的示数，如下表第 变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第 （1）当电压表V i 示数为6.0伏时，通过定值电阻的电流; （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值; （3）滑动变阻器每次减少的阻值△ 忌及第3行两电表的示数。

① 若电阻R 1的阻值为15欧，电流表示数为 0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功 率P 1。

R ）为5欧，将两个电压表 V 2行所示。

然后向左移动 4行、第5行所示。

求：滑片尸W （伏）13.015.022 4.5 13.5 46.012 0（2017虹口第22题） 4、在图10所示的电路中，电源电压保持不变。

上海市各区县2017届初三物理试题压强选择专题汇编一、固体压强（2017黄浦第6题）1.实心均匀正方体静止在水平面上。

若其在右侧，按图1所示方式，沿竖直方向截去一部分后，则其质量、密度、对水平面的压力和压强四个物理量中，不变的有（ ）A.一个B.两个C.三个D.四个（2017崇明第7题） 2．如图1所示，取4个完全相同的正方体物块，分别以甲、乙、丙三种方式叠放（均放在中央位置），在三种叠放方式中，其中底层物块上表面受到的压强分别为p 甲、p 乙、p 丙，则::p p p 甲乙丙关系为 （ ） A ．3︰1︰3 B ．3︰2︰3 C ．3︰3︰4 D ．2︰1︰2（2017奉贤第8题）3．如图4所示，甲、乙两实心均匀正方体分别放置在同一水平桌面上，它们对桌面的压强相等，现分别在两个正方体的上部沿水平方向切去一部分，以下判断正确的是 （ ）A ．若剩余的高度相等，则甲被切去的质量一定多B ．若剩余的质量相等，则甲被切去的厚度可能多C ．若切去的高度相等，则甲被切去的质量可能多D ．若切去的质量相等，则甲被切去的厚度一定多（2017虹口第8题）4．甲、乙两个实心正方体物块放在相同的海绵上，海绵的凹陷程度如图2（a ）所示。

若将它们沿水平方向切去相同厚度，剩余部分仍放在相同的海绵上，则图2（b ）中正确的是（ ）甲 乙 甲 乙 甲 乙 甲 乙 甲 乙图2 （a ）（b ） ABC D图1图4甲乙图4甲乙（2017长宁、金山第10题）5．实心均匀正方体甲和乙放置在水平地面上，甲的边长小于乙的边长，甲、乙各自对水平地面的压强相等。

现分别将甲、乙两物体沿竖直方向切去相等质量，并将切入部分放在放在对方剩余部分的上方，此时甲、乙对地面的压强分别为p 甲′和p 乙′，则p 甲′：p 乙′A ．一定大于1B ．一定小于1C ．可能等于1D ．可能小于1（2017嘉定第8题） 6．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。

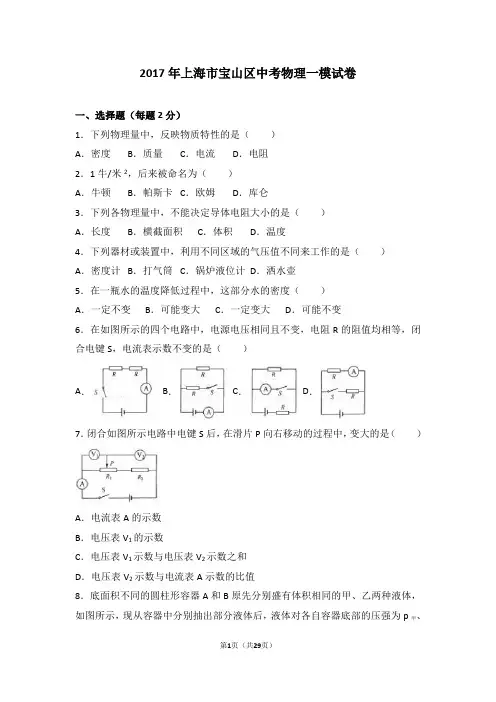

2017年上海市宝山区中考物理一模试卷一、选择题（每题2分）1．下列物理量中，反映物质特性的是（）A．密度B．质量C．电流D．电阻2．1牛/米2，后来被命名为（）A．牛顿B．帕斯卡C．欧姆D．库仑3．下列各物理量中，不能决定导体电阻大小的是（）A．长度B．横截面积C．体积D．温度4．下列器材或装置中，利用不同区域的气压值不同来工作的是（）A．密度计B．打气筒C．锅炉液位计D．洒水壶5．在一瓶水的温度降低过程中，这部分水的密度（）A．一定不变B．可能变大C．一定变大D．可能不变6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）A．B．C．D．7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）A．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值8．底面积不同的圆柱形容器A和B原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p、甲p乙，则下列做法中，符合实际的是（）A．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p甲一定等于p乙B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p甲可能大于p乙C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p甲一定等于p乙D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p甲一定等于p乙二、填空题9．宝山区家庭照明电路的电压为伏；家用空调与家用电话机（选填“不是”或“是”）串联在一起的；正常工作时，通过它们的电流是的（选填“相同”或“不相同”）．10．一块长方形砖以平放或竖放两种不同的放置方法，放在水平地面上都静止不动，则它对地面施加的压力大小，地面受到的压强．（前两空均选填“相同”或“不同”）若平放时地面受到的压强为1500帕，它表示的意思是．11．意大利科学家首先用实验测定了大气压的值；1标准大气压强能托厘米高的水银柱，约合帕．12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）13．某长方体悬挂在弹簧测力计下，静止在空气中测力计的示数为10牛；若该立方体一半浸在水中测力计的示数变为5.1牛（如图所示），则此时长方体所受水的浮力为牛，浮力的方向为；若撤去弹簧秤的拉力，将该长方体放入水中，当它静止时上下表面所受施加的压力差为牛．14．某导体两端的电压为6伏时，10秒内通过该导体横截面的电荷量为3库，通过该导体的电流为安；它的电阻为欧；当它两端的电压变为4伏时，它的电阻为欧．15．如图所示，小张家客厅的吊灯由六盏完全相同的灯组成，六盏灯全部由一个开关控制．开关闭合，灯全部正常发光，开关断开，灯全部熄灭，为了判断这些灯是以什么方式连接在一起的，两位同学展开讨论，小王同学说：当这些灯正常工作时，用电压表测取它们两端的电压，若它们的电压都相等，则它们一定是并联的；小李同学说：用电流表与每盏灯串联，若电流表的示数都相等，则它们一定是串联的．（1）你认为上述两种方法是否正确？理由是什么？（2）请你另外提供一种能判断它们是如何连接的方法．．16．为了“探究导体的阻值特性与温度的关系”，某小组同学利用由硫化银制成的电阻和纯铜制成的电阻、电压的恒定的电源、电流表、电键和导线组成电路，并用温度可以调控的加热器对硫化银电阻、铜制电阻分别进行加热，做了如图（a）、（b）、（c）、和（d）所示的四次实验．请仔细观察图中的装置、操作和现象，然后归纳得出初步结论．（1）比较（a）、（b）两图[或（c）、（d）两图]可以发现：当电压一定，导体温度改变时，通过导体的电流发生变化（选填“会”或“不会”），因此，导体的电阻与温度（选填“有关”或“无关”）．（2）比较（a）、（b）两图和（c）、（d）两图可以发现：．三、作图题17．重为3牛的物体静置在水平面上．请在图中用力的图示法画出重物对地面的压力．18．在图所示的电路的○里适当的电表符号，使之成为正确的电路．四、计算和简答题19．横沙岛东滩正在利用长江口深水航道维护疏浚出来的长江沙土进行围垦造陆．若要围垦标高5米、面积为480平方公里（合4.5×108米2）的工业用地，103千克/米3）求：需使用长江沙土的质量m．（已知长江沙土的密度ρ沙=1.5×20．一物体浸没在水中，排开水的体积为2×10﹣3米3．求：此物体受到的浮力F浮．21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．．（1）求水对甲容器底部的压强p甲（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量．△F乙22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．五、实验题23．图甲所示的托盘天平可以用来测定，在调节托盘天平水平平衡时，应先将置于标尺左端的零刻度线，然后再调节平衡螺母．直至天平水平平衡；图乙所示测量工具的名称为，如果待测电流小于0.5安，则测量时，须使电流从它的接线柱接入电流表（选填“﹣”、“0.6A”或“3A”）24．在测定金属块的密度实验中，小王同学设计的实验报告（部分）如下，请完成空格处的内容．25．小徐同学利用导体甲和导体乙各一个、电流表一只、电流表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系．（1）小徐同学连接的电路如图所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接．（2）在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完成表中两个栏目的设计（填写栏目）．26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A 、B 、C 三处的电流（I 总、I 1和I 2），用电压表测出各个电阻两端的电压和电源两端的总电压（U 1、U 2和U 总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都 ．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于 ．（3）依据电阻公式R=，且利用表中 两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于 ．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..2017年上海市宝山区中考物理一模试卷参考答案与试题解析一、选择题（每题2分）1．下列物理量中，反映物质特性的是（）A．密度B．质量C．电流D．电阻【考点】物质的物理特征．【分析】物质的特性指的是这种物体特有的，可以用于区别其它物质的性质；密度、比热容都是物质的特性．【解答】解：两种不同的物质的质量、电流和电阻很有可能是相等的，不是物质的特性；不同的物质的密度一般不同，是物质的一种特性．故选A．2．1牛/米2，后来被命名为（）A．牛顿B．帕斯卡C．欧姆D．库仑【考点】物理量的单位及单位换算．【分析】物理学中各个物理量都有自己的国际单位，压强的单位是帕斯卡；根据压强的定义得出公式P=，压强单位由力的单位和面积单位复合而成，即N/m2，用帕斯卡代替．【解答】解：根据压强的定义得出公式P=，压强单位由力的单位和面积单位复合而成，即N/m2，用帕斯卡代替；故选B．3．下列各物理量中，不能决定导体电阻大小的是（）A．长度B．横截面积C．体积D．温度【考点】影响电阻大小的因素．【分析】决定导体电阻大小的因素有材料、长度、横截面积和温度，电压和电流对电阻无影响．【解答】解：决定导体电阻大小的因素有材料、长度、横截面积和温度，与体积无关．故选C．4．下列器材或装置中，利用不同区域的气压值不同来工作的是（）A．密度计B．打气筒C．锅炉液位计D．洒水壶【考点】气体压强跟体积的关系．【分析】分析器材的工作原理确定正确答案．【解答】解：A、密度计是根据物体漂浮的特点和阿基米德原理工作的，不符合题意；B、用打气筒给自行车打气，压缩气体的体积时，压强增大，当大于轮胎内的气压时，气体就进入了胎内，利用了不同区域的气压值不同来工作，符合题意；CD、锅炉液位计和洒水壶是利用连通器原理工作的，不符合题意；故选B．5．在一瓶水的温度降低过程中，这部分水的密度（）A．一定不变B．可能变大C．一定变大D．可能不变【考点】密度公式的应用；密度与温度．【分析】水具有反常膨胀的特性，在4℃时，密度最大．在温度升高时，体积增大，密度变小；在温度降低时，体积增大，密度变小．【解答】解：水由较高的温度降低到4℃的过程中，质量不变、体积变小，由ρ=可知密度变大；由4℃降低到0℃的过程中，质量不变、温度降低，体积变大，由ρ=得密度变小．所以，在一瓶水的温度降低过程中，水的密度可能变大、也可能变小．故ACD 错、B正确．故选B．6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）A．B．C．D．【考点】电路的基本连接方式．【分析】分析电路结构，根据串并联电路特点及欧姆定律求出各电流表示数，再比较各电流表示数大小，然后答题．【解答】解：设电源电压是U，A、由电路图可知，闭合电键S前无电流，闭合电键后，两电阻串联，电流表示数I A=；故A错误；B、由电路图可知，闭合电键S前，I=，闭合电键S后，两电阻并联，并联阻值为，电流表示数I C=，故电流表示数增大，故B错误；C、由电路图可知，闭合电键S前无电流，闭合电键后，只有下面的电阻工作，电流表示数I=，故电流表示数变大，故C错误；D、由电路图可知，闭合电键S后电流表两端的电压和电阻不变，故电流不变，故D正确．故选D．7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）A．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值【考点】电路的动态分析．【分析】由图可知，该电路为串联电路，根据滑欧姆定律判定电流表和电压表示数的变化．【解答】解：由图可知，该电路为串联电路，电压表V1测量的是R1左边的电压，V2测量的是R1右边与电阻R2的电压，电流测量电路中的电流；A、把两个电压表看作断路可知，滑片移动时，滑动变阻器始终以最大阻值接入电路，则整个电路的总电阻不变，由欧姆定律可知，电路中电流不变，故A错误；B、滑片P向右移动的过程中，R1左边的电阻变大，根据U=IR可知，电压表V1的示数变大，故B正确；C、电压表V1示数与电压表V2示数之和为电源电压，保持不变，故C错误；D、由欧姆定律可知，电压表V2示数与电流表A示数的比值为R1右边与电阻R2的电阻之和，滑片P向右移动的过程中，R1右边的电阻变小，所以R1右边与电阻R2的总电阻变小，该比值变小，故D错误．故选：B．8．底面积不同的圆柱形容器A和B原先分别盛有体积相同的甲、乙两种液体，、如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p甲p乙，则下列做法中，符合实际的是（）A．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p甲一定等于p乙B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p甲可能大于p乙C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p甲一定等于p乙D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p甲一定等于p乙【考点】液体压强计算公式的应用；压强的大小及其计算．【分析】（1）若液体原先对容器底部的压力相等，根据p=可知其对容器底部的压强关系，然后可知抽出相等质量的液体后液体对各自容器底部的压强关系；（2）若液体原先对容器底部的压力相等，因为是规则容器，根据p=====ρgh；（3）若液体原先对容器底部的压强相等，已知h甲＜h乙，可推出甲、乙液体的密度关系，然后利用p=ρgh分析．【解答】解：A、假设液体原先对容器底部的压力相等即=，由图可知，S甲＞S乙，由p=可知，液体原先对容器底部的压强＜，抽出相等质量的液体后，液体对各自容器底部的压力为F甲=F乙，已知S甲＞S乙，由p=可知，液体对各自容器底部的压强为p甲＜p乙，故A错误；B、若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，假如抽取甲容器中全部液体的厚度，则由p=====ρgh可知，p甲为0，p乙大于0，故B错误；C、若液体原先对容器底部的压强相等，即=，已知V甲=V乙，则由p=ρgh可得，=ρ甲g ， =ρ乙g ，即ρ甲g =ρ乙g ，由此可得，ρ甲g=ρ乙g，抽出相等体积的液体V 后，则V 剩甲=V 甲﹣V ，则V 剩乙=V 乙﹣V ， 则V 剩甲=V 剩乙，则p 甲=ρ甲g=ρ甲g×V 剩甲，p 乙=ρ乙g=ρ乙g×V 剩乙，所以p 甲=ρ乙，故C 正确；D 、若液体原先对容器底部的压强相等，即=，则ρ甲gh 甲=ρ乙gh 乙，已知h 甲＜h 乙， 所以ρ甲＞ρ乙，则抽出相等厚度的液体后，p 甲=ρ甲g （h 甲﹣h ）=ρ甲gh 甲﹣ρ甲gh ， p 乙=ρ乙g （h 乙﹣h ）=ρ乙gh 乙﹣ρ乙gh ， 则p 甲＜p 乙．故D 错误． 故选C ．二、填空题9．宝山区家庭照明电路的电压为 220 伏；家用空调与家用电话机 不是 （选填“不是”或“是”）串联在一起的；正常工作时，通过它们的电流是 不相同 的（选填“相同”或“不相同”）．【考点】家庭电路工作电压、零线火线的辨别方法；串联电路的电流规律；家庭电路的连接．【分析】（1）家庭电路的电压是220V ；（2）串联电路的用电器是可以相互影响的，据此分析即可判断． （3）据工作时的功率情况分析即可判断．【解答】解：我国家庭照明电路的电压是220伏；家用空调与家用电话机是不能相互影响的，所以一定不是串联的关系；由于他们工作时的功率不同，所以它们中的电流是不相等的；故答案为：220；不是；不相同．10．一块长方形砖以平放或竖放两种不同的放置方法，放在水平地面上都静止不动，则它对地面施加的压力大小相同，地面受到的压强不同．（前两空均选填“相同”或“不同”）若平放时地面受到的压强为1500帕，它表示的意思是在1m2面积的地面上受到的压力是1500N．【考点】压强大小比较．【分析】（1）砖对水平地面的压力等于它的重力，由压强公式分析判断砖对地面压强的变化．（2）压强是比较单位面积上物体受到压力大小的物理量．【解答】解：（1）砖对水平地面的压力等于它的重力，砖平放与立放时重力不变，砖对地面的压力不变；砖竖放时与地面的接触面积小于砖平放时与地面的接触面积，由p=可知，两种不同的放置方法，地面受到的压强不同；（2）若平放时地面受到的压强为1500Pa=1500N/m2，表示桌面在1m2面积上受到的压力是1500N；故答案为：相同；不同；在1m2面积的地面上受到的压力是1500N．11．意大利科学家托里拆利首先用实验测定了大气压的值；1标准大气压强能托76厘米高的水银柱，约合 1.0×105帕．【考点】大气压强的存在．【分析】首先测出大气压值的是意大利科学家托里拆利，实验的原理是管内水银=ρ水银gh．柱的压强等于大气压强，即P大气=P水银【解答】解：意大利科学家托里拆利首先测出了大气压的值，一个标准大气压可以支持0.76m水银柱，=ρ水银gh=13.6×103kg/m3×9.8N/kg×0.76m≈1.0×105Pa．故p大气=p水银故答案为：托里拆利；76；1.0×105．12．在如图所示的电路中，变阻器连入电路的电阻线是Pb部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将变大，电表示数随之变小．（后两空均选填“变大”、“不变”或“变小”）【考点】滑动变阻器的使用．【分析】根据汽油液面的变化判断滑动变阻器接入电路的阻值如何变化，应用欧姆定律判断电路电流如何变化，然后判断电流表示数如何变化．【解答】解：由图示可知，变阻器连入电路的电阻线是Pb部分，油箱内汽油的液面下降时，滑片向上移动，滑动变阻器连入电路的阻值变大，蓄电池电压不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流减小，电流表示数变小．故答案为：Pb；变大；变小．13．某长方体悬挂在弹簧测力计下，静止在空气中测力计的示数为10牛；若该立方体一半浸在水中测力计的示数变为5.1牛（如图所示），则此时长方体所受水的浮力为 4.9牛，浮力的方向为竖直向上；若撤去弹簧秤的拉力，将该长方体放入水中，当它静止时上下表面所受施加的压力差为9.8牛．【考点】浮力大小的计算；浮力产生的原因．【分析】（1）根据称重法计算出立方体一半浸在水中受到的浮力大小；浮力的方向是竖直向上的；（2）根据排开水的体积关系求出物体全部浸没水中时受到的浮力，与物体重力比较，根据漂浮条件确定物体在水中的状态；进而求出撤去弹簧秤的拉力将该长方体放入水中，当它静止时受到的浮力；（3）利用浮力的实质（物体受到的浮力等于物体上下表面所受水的压力差）求解．【解答】解：（1）由题可知，把物体一半体积浸入水中时，测力计的示数为F示=5.1N，此时物体所受浮力：F浮=G﹣F示=10N﹣5.1N=4.9N；浮力的方向是竖直向上的；gV排可知，物体全部浸没水中时浮力：（2）根据阿基米德原理F浮=ρ水F浮′=2F浮=2×4.9N=9.8N；G，因为物体全部浸没水中时浮力F浮′＜所以当撤去弹簧秤的拉力，将该长方体放入水中，当它静止时，物体下沉，（3）因为物体浸没水中受到的浮力等于上下表面受到水的压力差，所以物体上下表面所受施加的压力差：△F=F浮′=9.8N．故答案为：4.9；竖直向上；9.8．14．某导体两端的电压为6伏时，10秒内通过该导体横截面的电荷量为3库，通过该导体的电流为0.3安；它的电阻为20欧；当它两端的电压变为4伏时，它的电阻为20欧．【考点】欧姆定律的应用；电量及其计算．【分析】知道10秒内通过该导体横截面的电荷量，根据I=求出通过该导体的电流，又知道导体两端的电压，根据欧姆定律求出导体的电阻；电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：通过该导体的电流：I===0.3A，由I=可得，导体的电阻：R===20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当它两端的电压变为4伏时，导体的电阻仍为20Ω不变．故答案为：0.3；20；20．15．如图所示，小张家客厅的吊灯由六盏完全相同的灯组成，六盏灯全部由一个开关控制．开关闭合，灯全部正常发光，开关断开，灯全部熄灭，为了判断这些灯是以什么方式连接在一起的，两位同学展开讨论，小王同学说：当这些灯正常工作时，用电压表测取它们两端的电压，若它们的电压都相等，则它们一定是并联的；小李同学说：用电流表与每盏灯串联，若电流表的示数都相等，则它们一定是串联的．（1）你认为上述两种方法是否正确？理由是什么？不正确；串联电路中，如果各用电器规格相同，它们两端的电压也相等；并联电路中，如果各支路用电器规格相同，其电流也相等（2）请你另外提供一种能判断它们是如何连接的方法．取下其中一只灯泡，如果其余的灯泡仍能工作，说明互不影响，一定是并联．如果其余的灯泡也不能工作，说明互相影响，是串联．【考点】串联电路和并联电路的辨别．【分析】（1）根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两灯泡两端的电压是相等的；并联电路中，各支路两端的电压相等．（2）串联电路中各处电流相等，而并联电路中，如果各支路用电器规格相同，其电流也相等．【解答】答：（1）不正确；串联电路中，如果各用电器规格相同，它们两端的电压也相等；并联电路中，如果各支路用电器规格相同，其电流也相等；（2）取下其中一只灯泡，如果其余的灯泡仍能工作，说明互不影响，一定是并联．如果其余的灯泡也不能工作，说明互相影响，是串联．16．为了“探究导体的阻值特性与温度的关系”，某小组同学利用由硫化银制成的电阻和纯铜制成的电阻、电压的恒定的电源、电流表、电键和导线组成电路，并用温度可以调控的加热器对硫化银电阻、铜制电阻分别进行加热，做了如图（a）、（b）、（c）、和（d）所示的四次实验．请仔细观察图中的装置、操作和现象，然后归纳得出初步结论．（1）比较（a）、（b）两图[或（c）、（d）两图]可以发现：当电压一定，导体温度改变时，通过导体的电流会发生变化（选填“会”或“不会”），因此，导体的电阻与温度有关（选填“有关”或“无关”）．（2）比较（a）、（b）两图和（c）、（d）两图可以发现：温度对不同导体电阻的影响不同，硫化银电阻随着温度的增大而减小、铜制电阻随着温度的增大而增大．【考点】影响电阻大小的因素．【分析】影响电阻大小的因素有导体的材料、长度、横截面积和温度，实验探究时应采用控制变量法．（1）分析（a）（b）两图或（c）（d）两图中相同的量和不同的量，然后结合欧姆定律得出导体的电阻与温度的关系；（2）分析（a）（b）两图和（c）（d）两图中温度变化时电路中电流的变化，然后得出两者电阻与温度的关系．【解答】解：（1）比较（a）、（b）两图或（c）、（d）两图可知，硫化银电阻（或铜制电阻）的材料、长度、横截面积相同，且电压一定时，导体的温度不同时，电流表的示数不同即通过导体的电流会发生变化，由I=可知，导体的电阻不同，因此，导体的电阻与温度有关；（2）比较（a）、（b）两图可知，温度越高，通过硫化银电阻的电流越大，即氧化银的电阻越小；比较（c）、（d）两图可知，温度越高，通过铜制电阻的电流越小，即铜制电阻的阻值越大，故可得：温度对不同导体电阻的影响不同，硫化银电阻随着温度的增大而减小、铜制电阻随着温度的增大而增大．故答案为：（1）会；有关；（2）温度对不同导体电阻的影响不同且硫化银电阻随着温度的增大而减小、铜制电阻随着温度的增大而增大．三、作图题17．重为3牛的物体静置在水平面上．请在图中用力的图示法画出重物对地面的压力．【考点】力的示意图．【分析】画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的图示要求画出这个力．【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=3N，方向垂直于地面向下，作用点在物体与地面的接触面的中点上，设定标度为1N，压力的图示如下图所示：。
