电流的测量ppt课件

乙
(1)连接电路时由于不知电流大小,电流表量程应首先选用 大 (选填“大”或“小”)量程。
(2)若某同学连接的电路如图甲所示,则电流表测的是通过灯 L2 的电流。闭合开关后如果
电流表的示数如图乙所示,则通过该灯的电流是 0.46 A。
(3)若闭合开关后,灯均亮,电流表指针不发生偏转,那么可能的原因是 A 。
A.电流表内部短路
B.开关处接触不良
C.开关短路
D.电源供电不足
8.下列关于家用电器中正常工作时的电流,说法不合理的是( C ) A.电视机约0.5 A B.电饭煲约3 A C.手电筒约1 A D.空调约5 A 9.用电流表测量如图所示电路中通过灯泡的电流时,电流表应接在( C )
A.a,b之间,a与电流表“+”接线柱连接 B.a,b之间,b与电流表“+”接线柱连接 C.c,d之间,c与电流表“+”接线柱连接 D.c,d之间,d与电流表“+”接线柱连,按要求在虚线框内画出电路图,并用笔画线连接电路。要求:L1和L2 并联,用电流表测量通过L2的电流(约1.2 A),S为总开关。
答案:如图所示
20.如图所示是张华同学在“用电流表测电流”的实验中连接的电路。
(1)闭合开关,你会观察到灯泡L1、L2的发光情况是 L2发光,L1不发光 。 (2)针对上述现象,你认为该电路存在的问题是 电流表A1与导线a将灯泡L1短路 。 (3)请你在原图上改动一根导线,使两只电流表分别测干路和支路电流。要求:在需要改动的 导线上画“×”,将改动后的导线画出,导线不能交叉。
用电流表测量电流 [典例2]小明在“用电流表测电流”的实验中:
(1)连接电路时,开关应处于
断开
(选填“断开”或“闭合”)状态,电流表应先用

•
4.做好这类题首先要让学生对所给材 料有准 确的把 握，然 后充分 调动已 有的知 识和经 验再迁 移到文 段中来 。开放 性试题 ，虽然 没有规 定唯一 的答案 ，可以 各抒已 见，但 在答题 时要就 材料内 容来回 答问题 。
•
5.木质材料由纵向纤维构成，只在纵 向上具 备强度 和韧性 ，横向 容易折 断。榫 卯通过 变换其 受力方 式，使 受力点 作用于 纵向， 避弱就 强。
•
10.剪纸艺术传达着人们美好的情感， 美化着 人们的 生活， 而且能 够填补 创作者 精神上 的空缺 ，使沉 浸于艺 术中的 人们忘 掉一切 烦恼。 或许这 便是它 能在民 间顽强 地生长 ，延续 至今而 生命力 旺盛不 衰的原 因吧。
感谢观看，欢迎指导！
正确
不正确：电流表正负极接反了
不正确：电流表与灯泡并联 了
不正确：电源短路了
电流表的使用时注意事项：
1）选择正确的量程：被测电流不得超过电流表的量程， 采用试触的方法。
2）正确连接入电路： a、接线柱要正确连接：“+”接线柱进，“—”接线 柱出。
b3、、电电流流表表必的须串读联数在被测电路中。
“-”和
“30A~”3A
表盘
调零螺 母 + 接线柱
（2）电流表的符号及作用： 符号： A ；
作用：是测量电路中电流大小的仪表。 2、正确使用电流表 1）使用前应先检查指针是否指零。被测电流的 大小不能超过电流表的量程。 2）必须把电流表串联在电路中（因为它相当与 导线） 3）使电流从标有“0.6”或“3”的接线柱流入 电流表,从标有“-”的接线柱流出电流表。
•
2.该类题目考察学生对文本的理解， 在一定 程度上 是在考 察学生 对这类 题型答 题思路 。因此 一定要 将这些 答题技 巧熟记 于心， 才能自 如运用 。

国际单位制中电流单位
安培（A）
国际单位制中，电流的单位是安培，简称安。
毫安（mA）、微安（μA）
1A=1000mA，1mA=1000μA。
常见电流类型及特点
01
02
03
04
直流电
大小和方向都不随时间变化的 电流。
交流电
大小和方向都随时间作周期性 变化的电流。
脉冲电流
方向不变，大小随时间变化的 电流。
测量原理：将电流表并联在待测电路的两端，通过测量 电流表支路上的电流来间接测量主电路中的电流。 断开待测电路；
接通电路并读取电流表示数。
测量步骤
将电流表并联接入电路；
注意事项：确保电流表的阻抗远小于待测电路的阻抗， 以减小分流误差。
误差来源分析和减小误差措施
仪表误差
由于电流表本身精度限制引起的误差；
《电流的测量课件》PPT课件
目录
• 电流基本概念与单位 • 测量仪器与原理 • 直流电流测量方法及步骤 • 交流电流测量方法及步骤 • 实验操作与数据分析 • 安全注意事项与故障排查
01
电流基本概念与单位
电流定义及方向规定
电流定义
电荷的定向移动形成电流。
方向规定
正电荷定向移动的方向为电流方向。
03
直流电流测量方法及步骤
串联接入法测量直流电流
01测量原理：将电流表串联 Nhomakorabea待测电路中，通过测量电流表 内阻上的压降来间接测量电流。
02
测量步骤
03
断开待测电路；
04
将电流表串联接入电路；
05
接通电路并读取电流表示数。
06
注意事项：确保电流表的量程大于待测电流，避免电流表 过载。

•
17、儿童是中心，教育的措施便围绕 他们而 组织起 来。2021/8/102021/8/102021/8/102021/8/10
• 2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年六月十七日2021年6月17日星期四
3.怎样在电流表上读数
1、明确电流表的量程
3、根据指针读数
示数=格数×分度值
根据量程确定每个大格和每个 小格(分度值)所表示的电流值。
量程： 0 – 3 A 每个大格： 1 A 每一小格： 0.1 A
量程： 0 - 0.6 A 每个大格： 0.2 A 每一小格： 0.02 A
量程 0.6 A
大格刻度 0.2A╳2=0.4 A 小格刻度 0.02A╳4=0.08A 最终读数 0.4A+0.08A=0.48A
•
15、一年之计，莫如树谷；十年之计 ，莫如 树木； 终身之 计，莫 如树人 。2021年8月2021/8/102021/8/102021/8/108/10/2021
•
16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ，而提 出新的 问题， 却需要 有创造 性的想 像力， 而且标 志着科 学的真 正进步 。2021/8/102021/8/10August 10, 2021
• 4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行6.17.20216.17.202110:5110:5110:51:1910:51:19

学生活动
本节学到了什么
二次修改
教学环节 第12页
教师活动 完成课后题3.
计划用时 1分钟
学生活动 规范记录
二次修改
教学环节 第13页
第4节 电流的测量 一.电流的强弱 二.电流的测量
三.电流表的使用
返回 目录
第14页
教 学 本节利用演示及幻灯教学效果 反 很好 思 后 记 升 华
返回 目录
第15页
本课第1课时 本课课型
累计13课时 新课
课题： 第4节 电流的测量
第1页
相关模块
教学目标及重难点 教学环节
板书设计 反思后记 教学资源
第2页
教学目标及重难点
知识与技能 过程与方法
1.知道电流有强弱。了解生活中电器的电流值。 2.了解电流的单位、符号。 3.会正确使用电流表.
1.通过灯的亮度分析电流的强弱 2.尝试对仪器的使用。
If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
。2021年3月17日星期三2021/3/172021/3/172。2021年3月2021/3/172021/3/172021/3/173/17/2021
电源时，小灯泡的发光情况
电源
因
电灯
二次修改
教学环节 第5页
计划用时 5分钟
教师活动
学生活动
二、电流的大小----电流强度（简称 练习
电流
1、符号： 2、单位：（1）国际单位：安培 （A）
1.500mA=-----A 2.0.5A=-----Ma 观察小资料

【方法技巧】 解答此类问题只要抓住电流表要测量哪个用电器电流就与哪 个用电器串联，且电流要从电流表的正接线柱流入、负接线柱流出即可解答。
类型之二 电流表的读数 某电流表有两个量程，只知道大量程是 0～9 A，小量程刻度值未标明。
王强为了探究电流表的小量程是多少，他先用大量程测一较小的电流，其示数如 图甲，再改用小量程测同一电流，指针指在图乙的位置。
一 试 触：为避免电流过大损坏电流表，在不能事先估计电流大小的情况下， 可以先闭合开关然后迅速接触并断开(试触)，看看在开关闭合的瞬间指针的偏转是 否在最大测量值之内。
注 意：任何情况下都不能使电流表直接连到电源的两极上，这样会造成 短路，烧坏电流表。
归类探究
类型之一 电流表的连接
[2017·湖南怀化]图中，能直接测量通过灯 L1 电流的电路是( D )
第十五章 电流和电路
第4节 电流的测量
知识管理

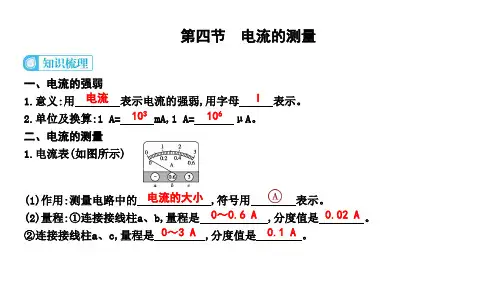

1．电流 定 义：表示电流强弱的物理量，用 I 表示电流。 单 位：在国际单位制里，电流的单位是安培，简称安(A)。电流的常用单 位还有：毫安(mA)，微安(μA)。1 A＝1 000 mA,1 mA＝1 000 μA。
2．电流表 使 用：三要、二不、二看清、一试触。 三 要：①要调零；②要使电流从“＋”接线柱流入，从“－”接线柱流 出；③要把电流表串联在待测电路中。 二 不：①待测电路中的电流不要超过电流表的量程；②不要把电流表直 接接在电源两极上。 二 看 清：①看清量程；②看清分度值。
(1)他测得的电流值是 1.5 A。
(2)在下表中填写与大量程数字相对应的小量程的数字。
大量程 0 3
6
பைடு நூலகம்
9
小量程 0 __1___ __2___ ___3__

（3）电电流流表表应测和量被哪测个的部用分电的器电串流联？。
L1 L2
电流表测量哪个部分的电流？
L1 L2
电流表测量哪个部分的电流？
3.连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的 电流（约0.5A），并画出电路图。
L1
L2
4.根据电路图连接实物电路。
L1
L2
A1 A2
1．如图所示，电流表的示数是( )C A. 0.3 A B．1.5 A C．可能是0.3 A，也可能是1.5 A D．可能是1.5 A，也可能是0.25 A
家用电冰箱的 电流值约1 A
几种常见的电流值：
家用空调的 电流值约5 A
家庭节能灯中的 电流值约0.1 A
二、电流的测量
1.Байду номын сангаас识电流表 电流表：测量电流的仪器
－+
电流表的电路符号
观察如图所示的电流表，从中可 以获取哪些信息？然后小组之间 再交流、讨论各自获取的信息。
电流表的结构
数值单位
0～0.6A 0.02A 0～3A 0.1A
2．如图所示，电流表测量的是( ) D A．通过灯L1的电流 B．既是通过灯L1的电流，也是通过灯L2的电流 C．通过灯L1和L2的总电流 D．通过灯L2的电流
3．如图所示，在练习使用电流表的实验中，某同学发现电流表(0～
3 A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确
读数是(
)
电流表的连接:
①电流表必须与被测用电器串联； ②电流必须从正接线柱流入，从负接线柱流出； ③在不清楚被测电流值的情况下，先使用大量程试触； ④不允许把电流表直接接在电源两极。
电流表的读数步骤： ①明确所选的量程； ②明确电流表的分度值； ③看指针指在哪个位置； ④计算并读出电流值。

a
13
交流电流测量的一般方法
• 在电子电路中，交流电流的测量一般可 以采用直接测量法和间接测量法两种方法。
• 一般情况下采用间接测量法。
a
14
交流电流测量特有的性质
• （1）电流表在交流状态下呈现一个阻抗。 • （2）在超高频段，电路或元件受分布参数的影响，
电流的分布也是不均匀的，无法用电流表来测量 各处的电流值。 • （3）利用取样电阻的间接测量法，可将交流电流 的测量转换成交流电压的测量，一切可用于交流 电压的测量都可以用来测量交流电流。但当电路 工作频率在20KHZ以上时，不能选普通绕线电阻 作为取样电阻，高频时应选用薄膜电阻。
• 操作跟指针万用表一样 测量前，打开电 源检查电池是否有电 根据被测对象选择电
压档、电流、电阻或是其他档。根据测量 项目不同将表笔接入正确的插孔 若不知被
测参数大小，可先用该档最大量程档估测， 然后选择合适量程。 量程开关上的数表示 该档的量程，看准量程的单位然后读数
a
5
1.1.3 钳形电流表的使用方法
1.2.1 直流电流的测量
• 直流电流的测量一般采用直接测量法和间 接测量法两种。
• 测量直流电流可采用模拟直流电流表、指 针式万用表、数字式万用表等仪器。
a
10
采用间接测力那个的原因主要有两个：
• （1）电流表的阻抗不能做到很小，更不可 能接近零。所以将电流表串入被测量电路 测量电流时，电流表本身的内阻给电路带 来一定的影响。
• 备注：一次只测量一条相线,测得的就是这一相的电 流.
• 同时测量三条相线,若测得的电流不为0,说明三相负
荷不平衡
a
6
1.2 电流的测量方法
• 对于我们所讨论的这几个测量工具对于直流电流 和交流电流都是可以测量，所以我们一般情况先 不去考虑它能否测量交直流，而更多的关注我们 所测量的大小，然后根据大小我们才确定我们要 测量的方法。

A
B
C
新课讲授
1.测量串联电路的电流
S
。。
（1）按右图所示连接好电路，注意
在连接电路时开关应断开。
•3
（2）闭合和断开开关，视察并记录两 灯的发光情况：灯__L_1_和__L_2_同___时__发_。光
2
1•
•
L1 L2
（3）将开关改接到灯L1和灯L2之间或电源负极与灯L1之间， 闭合和断开开关，视察并记录两灯的发光情况： __灯__L_1_和__L_2_同__时___发__光__，__且__亮___度__不_。变
有一种节日彩灯上串联着20只小灯泡。如果电源插 头处的电流为200 mA，那么，通过每只小灯泡的电流是 多大?
新课讲授
并 联 电 路
并联电路知识结构方框图
连接特点
工作特点
开关的 控制特点
各用电器（包括跟用电 器相连的开关）各自接 在电路两点之间。
某一条支路断开时，其 他支路上的用电器照常 工作。
干路上的开关可以控制 所有用电器，而支路上 的开关只能控所在支路 上烧坏电流表。
在不能预先估计被测电流大小的情况下，要先用电
路的一个线头迅速试触电流表的接线柱，看看指针
的偏转是否在量程之内。
试触
新课讲授
3.校订好的电流表就可以使用了，使用时必须使电 流从“+”接线柱流进电流表，从“-”接线柱流出电 流表。
√
×
新课讲授
怎样在电流表上读数
电流是表示电流强弱的物理量。
通常用字母I来表示，它的国际单位是安培，简称安，符号是A。
常用的单位还有毫安（mA）和微安（uA）。
它们与安之间如何转化呢？
1 mA=10-3 A
