大工15秋《液压传动与控制》大作业及要求参考答案

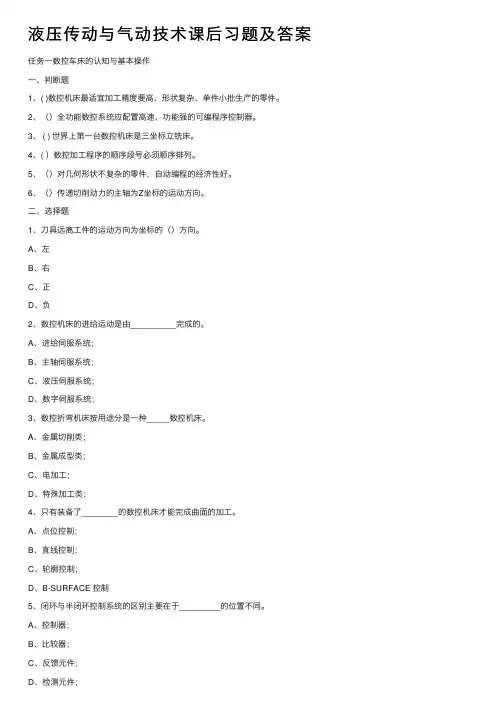

液压传动与⽓动技术课后习题及答案任务⼀数控车床的认知与基本操作⼀、判断题1、( )数控机床最适宜加⼯精度要⾼、形状复杂、单件⼩批⽣产的零件。

2、（）全功能数控系统应配置⾼速、功能强的可编程序控制器。

3、 ( ) 世界上第⼀台数控机床是三坐标⽴铣床。

4、( ）数控加⼯程序的顺序段号必须顺序排列。

5、（）对⼏何形状不复杂的零件，⾃动编程的经济性好。

6、（）传递切削动⼒的主轴为Z坐标的运动⽅向。

⼆、选择题1、⼑具远离⼯件的运动⽅向为坐标的（）⽅向。

A、左B、右C、正D、负2、数控机床的进给运动是由__________完成的。

A、进给伺服系统；B、主轴伺服系统；C、液压伺服系统；D、数字伺服系统；3、数控折弯机床按⽤途分是⼀种_____数控机床。

A、⾦属切削类；B、⾦属成型类；C、电加⼯；D、特殊加⼯类；4、只有装备了________的数控机床才能完成曲⾯的加⼯。

A、点位控制；B、直线控制；C、轮廓控制；D、B-SURFACE 控制5、闭环与半闭环控制系统的区别主要在于_________的位置不同。

A、控制器；B、⽐较器；6、世界上第⼀台数控机床是( )年研制出来的。

A、1942B、1948C、1952D、1958三、简答题1、数控机床加⼯程序的编制步骤？2、数控机床加⼯程序的编制⽅法有哪些？它们分别适⽤什么场合？3、数控机床由哪⼏部分组成，伺服驱动系统的作⽤是什么？4、简述数控车床的主要⽤途?5、简述坐标系建⽴的基本原则?6、数控车床常⽤的⼑具材料有哪⼏种？7、数控车⼑按结构分有哪三种类型？其中最常⽤哪种？任务⼆简单轴类零件的加⼯⼀、判断题1、G01指令控制⼑具沿直线插补到直线终点。

( )2、G代码可以分为模态G代码和⾮模态G代码。

3、数控车床加⼯轴类零件，加⼯余量较⼤时可利⽤复合固定循环进⾏加⼯。

（）4、FANUC系统中数控车的编程指令G50的功能仅为⼯件坐标系设定。

（）5、沿着加⼯⽅向看，⼑具在⼯件加⼯轮廓左侧时，使⽤⼑具半径左补偿G41指令。

液压传动与控制习题1 液压传动概述思考题与习题1-1 液压传动系统由哪几个基本部分组成?它们的基本功能是什么?试用示意图说明。

1-2 试比较液压传动与机械传动和电力传动的主要优缺点。

1-3 用附录A中液压系统图形符号表示图l-l的液压千斤顶原理图。

1-4说明图1-2所示的机床工作台传动系统，若用机械传动来实现同样功能，至少应由哪些部分和零件组成，试用简图表示之。

1-5 如图1-1所示,某液压千斤顶(设效率为1)可顶起10t重物。

试计算在30MPa压力下，液压缸7的活塞面积A2为多大？当人的输入功率为100w时，将10t重物提起0.2m高所需的时间为多少？2 液压传动中的工作液体思考题与习题2-1说明工作介质在液压传动系统的作用。

2-2粘度有几种表示方法？它们之间的关系如何？2-3什么是乳化液？其有哪些类型？各自的特点如何？2-4 对液压工作介质有哪些基本要求？试说明理由。

2-5 在矿物油类工作介质中，有几种常用的工作介质？它们的性能和适用范围如何？2-6 什么液压工作介质的粘温特性？用什么指标来表示？2-7 液压工作介质中的污染物是如何产生的？2-8 为了减少液压工作介质的污染，应采取哪些措施？2-9 什么是气蚀现象？它有哪些危害？2-10 什么是液压冲击？举例说明其产生的过程。

3 液压流体力学思考题与习题3-1 流体静压力有那些特性？3-2 什么是定常流动？举例说明3-3流管具有什么特性？并进行证明3-4 比较微小流束和流线两个概念的异同3-5 什么流动阻力、沿程阻力和局部阻力？3-6 如图3-22所示，断面为50×50cm2的送风管，通过a、b、c、d四个50×50cm2送风口向室内输送空气，送风口气流平均速度为5m/s,求通过送风管1、2、3断面的流速和流量。

面高出管道出口中心的高度H =4m ,管道的损失假设沿管道均匀发生，gv h w 23221=-。

求：1 通过管道的流速和流量；2 管道中点M 的压强。

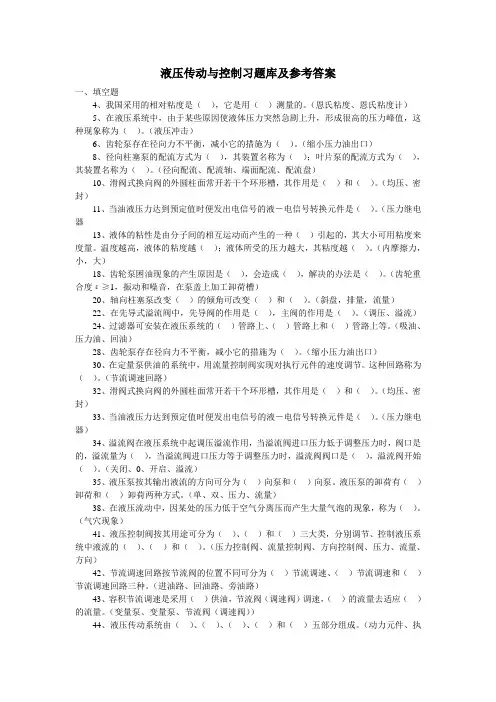

液压传动与控制习题库及参考答案一、填空题4、我国采用的相对粘度是（），它是用（）测量的。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。

（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（）。

（缩小压力油出口）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。

（径向配流、配流轴、端面配流、配流盘）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。

（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。

（内摩擦力，小，大）18、齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。

（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽）20、轴向柱塞泵改变（）的倾角可改变（）和（）。

（斜盘，排量，流量）22、在先导式溢流阀中，先导阀的作用是（），主阀的作用是（）。

（调压、溢流）24、过滤器可安装在液压系统的（）管路上、（）管路上和（）管路上等。

（吸油、压力油、回油）28、齿轮泵存在径向力不平衡，减小它的措施为（）。

（缩小压力油出口）30、在定量泵供油的系统中，用流量控制阀实现对执行元件的速度调节。

这种回路称为（）。

（节流调速回路）32、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。

（均压、密封）33、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器）34、溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。

（关闭、0、开启、溢流）35、液压泵按其输出液流的方向可分为（）向泵和（）向泵。

一、填空题（每空1分，共20分）1.液压传动是以_____能来传递和转换能量的。

2.液压传动装置由_____、_____、_____、_____和_____五部分组成，其中_____和_____为能量转换装置。

3.液体在管中流动时，存在_____和_____两种流动状态。

液体的流动状态可用_____来判定。

4.液压系统中的压力,即常说的表压力，指的是_____压力。

5.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为_____。

6.单作用叶片泵转子每转一周，完成吸、排油各_____次，同一转速的情况下，改变它的_____可以改变其排量。

7.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的_____。

8.压力阀的共同特点是利用_____和_____相平衡的原理来进行工作的。

9.顺序阀是利用油路中压力的变化控制阀口_____，以实现执行元件顺序动作的液压元件。

10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和_____等组成。

二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）（每选择一个正确答案1分，共10分）1．流量连续性方程是（）在流体力学中的表达形式，而伯努利方程是（）在流体力学中的表达形式。

A能量守恒定律； B动量定理； C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（）A)等于10MPa；B)小于10MPa；C)大于10MPa3．（）叶片泵运转时，存在不平衡的径向力；（）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

A 单作用；B、双作用4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用（）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）。

西电《液压传动与控制》在线作业一、判断题（共 20 道试题，共 100 分。

）1. 油箱在液压系统中的功用是储存液压系统所需的足够油液。

(). 错误. 正确正确答案：2. 液压马达与液压泵从能量转换观点上看是互逆的，因此所有的液压泵均可以用来做马达使用。

(). 错误. 正确正确答案：3. 定量泵是指输出流量不随泵的输出压力改变的泵。

(). 错误. 正确正确答案：4. 滑阀为间隙密封，锥阀为线密封，后者不仅密封性能好而且开启时无死区。

(). 错误. 正确正确答案：5. 理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

(). 错误. 正确正确答案：6. 流量可改变的液压泵称为变量泵。

(). 错误. 正确正确答案：7. 节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。

(). 错误. 正确正确答案：8. 液压泵产生困油现象的充分且必要的条件是：存在闭死容积且容积大小发生变化。

() . 错误. 正确正确答案：9. 增速缸和增压缸都是柱塞缸与活塞缸组成的复合形式的执行元件。

(). 错误. 正确正确答案：10. 旁通型调速阀（溢流节流阀）只能安装在执行元件的进油路上，而调速阀还可安装在执行元件的回油路和旁油路上。

(). 错误. 正确正确答案：11. 液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

(). 错误. 正确正确答案：12. 滑阀为间隙密封，锥阀为线密封，后者不仅密封性能好而且开启时无死区。

(). 错误. 正确正确答案：13. 薄壁小孔因其通流量与油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。

(). 错误. 正确正确答案：14. 当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。

(). 错误. 正确正确答案：15. 液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

() . 错误. 正确正确答案：16. 采用调速阀的定量泵节流调速回路，无论负载如何变化始终能保证执行元件运动速度稳定。

网络教育学院《液压传动与控制》课程设计
题目：《液压传动与控制》课程设计
学习中心：
层次：
专业：
年级：
学号：
学生：
辅导教师：
完成日期：
大工13春《液压传动与控制》课程设计
题目三：平衡回路
（1）回路的功用:为了防止立式液压缸及工作部件因自身重力或内部泄漏而自行下滑,在活塞下行的回油路上设置产生一定背压的液压元件,阻止活塞下落,这种回路一般被称为平衡回路。

图：平衡回路
（2）本回路由单活塞杆液压缸、单向阀、二位四通电磁换向阀、液压泵、油箱组成。

液压缸柱塞左右移动通过油液提供压力，单向阀为控制元件，油液只能单向流动，不能回流。

电磁换向阀：分A、B两个电磁线圈分别控制供液和回液，A端电磁线圈通电就打开供液路，油液通过加压油缸将柱塞顶出，当该线圈断电则关闭液路，柱塞静止；当B端线圈通电时，打开回液路，油缸油液通过返回油箱，柱塞回
缩。

（3）说明回路的工作原理：适当调节顺序阀的开启压力，使其稍大于液压缸活塞及其工作部件自重在液压缸下腔所产生的压力。

当液压缸下行有超越负载发生时，由于顺序阀的作用在液压缸回油腔产生一定的背压，防止了活塞及其工作部件超速下降。

这种液压平衡回路在负载下行运动时，能建立稳定的背压，故工作平稳。

《液压传动与控制》试题及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；紊流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与缝隙值的三次方成正比，这说明液压元件内的间隙的大小对其泄漏量的影响非常大。

（压力差；；）二、选择题1．流量连续性方程是（）在流体力学中的表达形式，而伯努力方程是（）在流体力学中的表达形式。

（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他（C；A）2．液体流经薄壁小孔的流量与孔口面积的（）和小孔前后压力差的（）成正比。

（A）一次方（B）1/2次方（C）二次方（D）三次方（A；B）3．流经固定平行平板缝隙的流量与缝隙值的（）和缝隙前后压力差的（）成正比。

（A）一次方（B）1/2次方（C）二次方（D）三次方（D；A）4．双作用叶片泵具有（）的结构特点；而单作用叶片泵具有（）的结构特点。

（A）作用在转子和定子上的液压径向力平衡（B）所有叶片的顶部和底部所受液压力平衡（C）不考虑叶片厚度，瞬时流量是均匀的（D）改变定子和转子之间的偏心可改变排量（A、C；B、D）5．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）。

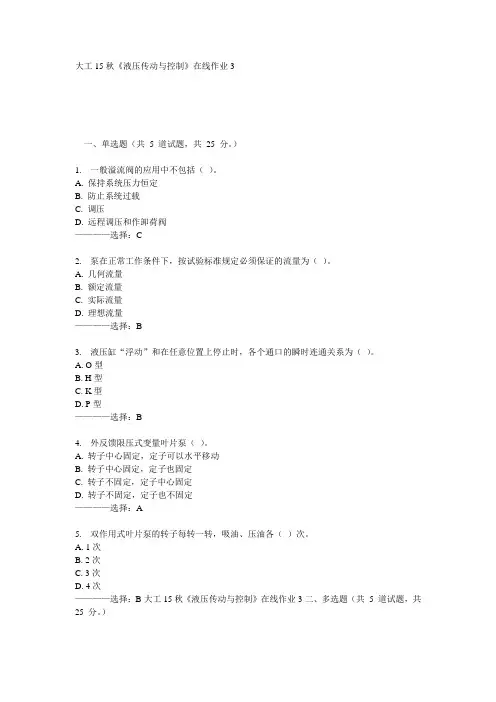

大工15秋《液压传动与控制》在线作业3
一、单选题（共5 道试题，共25 分。

）
1. 一般溢流阀的应用中不包括（）。

A. 保持系统压力恒定
B. 防止系统过载
C. 调压
D. 远程调压和作卸荷阀
————选择：C
2. 泵在正常工作条件下，按试验标准规定必须保证的流量为（）。

A. 几何流量
B. 额定流量
C. 实际流量
D. 理想流量
————选择：B
3. 液压缸“浮动”和在任意位置上停止时，各个通口的瞬时连通关系为（）。

A. O型
B. H型
C. K型
D. P型
————选择：B
4. 外反馈限压式变量叶片泵（）。

A. 转子中心固定，定子可以水平移动
B. 转子中心固定，定子也固定
C. 转子不固定，定子中心固定
D. 转子不固定，定子也不固定
————选择：A
5. 双作用式叶片泵的转子每转一转，吸油、压油各（）次。

A. 1次
B. 2次
C. 3次
D. 4次
————选择：B大工15秋《液压传动与控制》在线作业3二、多选题（共5 道试题，共25 分。

）。

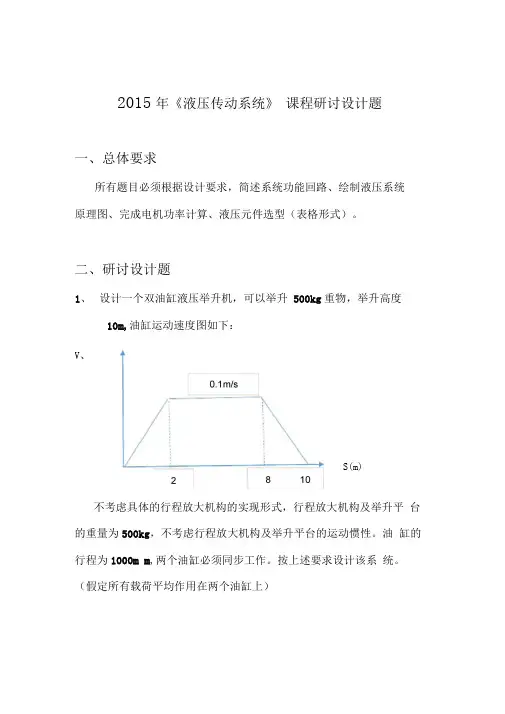

2015年《液压传动系统》 课程研讨设计题
一、总体要求
所有题目必须根据设计要求，简述系统功能回路、绘制液压系统 原理图、完成电机功率计算、液压元件选型（表格形式）。

二、研讨设计题
1、 设计一个双油缸液压举升机，可以举升 500kg 重物，举升高度
10m,油缸运动速度图如下：
不考虑具体的行程放大机构的实现形式，行程放大机构及举升平 台的重量为500kg ，不考虑行程放大机构及举升平台的运动惯性。

油 缸的行程为1000m m ,两个油缸必须同步工作。

按上述要求设计该系 统。

（假定所有载荷平均作用在两个油缸上）
V 、
S(m)
2、设计一个液压垂直提升机液压系统，要求采用闭式系统，速度
可调，可以提升1000kg重物，举升高度30m,重物的运动速度如上图所示。

不考虑马达和滚筒的惯性。

马达采用和滚筒直连方式，
不采用其他减速机构。

滚筒直径0.5m。

3、设计一个双缸对挤水平挤压液压系统，要求油缸空行程500mm,
实现快速运动，速度0.5m/s，接触物体后，转为慢速加压，并转
为压力控制，加压至25MPa后，挤压力达到10KN时，油缸回缩至原位。

4、设计一个马达试验台，利用油泵加载，被试马达排量50ml/r ，
最高转速1000rpm,马达最高工作压力25MPa,马达要求可以换向，可以调速。

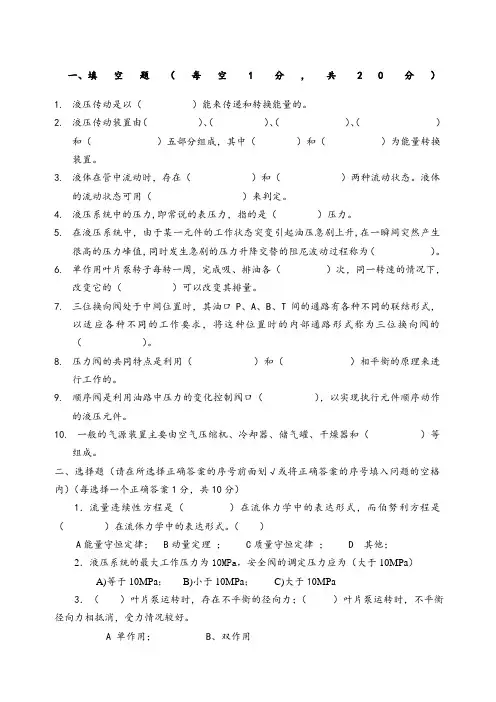

一、填空题（每空1分，共20分）1.液压传动是以（）能来传递和转换能量的。

2.液压传动装置由（）、（）、（）、（）和（）五部分组成，其中（）和（）为能量转换装置。

3.液体在管中流动时，存在（）和（）两种流动状态。

液体的流动状态可用（）来判定。

4.液压系统中的压力,即常说的表压力，指的是（）压力。

5.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（）。

6.单作用叶片泵转子每转一周，完成吸、排油各（）次，同一转速的情况下，改变它的（）可以改变其排量。

7.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（）。

8.压力阀的共同特点是利用（）和（）相平衡的原理来进行工作的。

9.顺序阀是利用油路中压力的变化控制阀口（），以实现执行元件顺序动作的液压元件。

10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（）等组成。

二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）（每选择一个正确答案1分，共10分）1．流量连续性方程是（）在流体力学中的表达形式，而伯努利方程是（）在流体力学中的表达形式。

（）A能量守恒定律； B动量定理； C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（大于10MPa）A)等于10MPa；B)小于10MPa；C)大于10MPa3．（）叶片泵运转时，存在不平衡的径向力；（）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

A 单作用； B、双作用4．一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用（）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）。

A. O型B. M型 C 、 Y型 D. H型5．（）在常态时，阀口是常开的，进、出油口相通；（）、（）在常态状态时，阀口是常闭的，进、出油口不通。

《液压传动与控制》习题集液压传动课程组兰州工专内部使用前言《液压传动与控制》教材由兰州工业高等专科学校、云南工学院、新疆工学院、陕西工学院四所院校编写，于1994年6月由重庆大学出版社出版。

阅历十余年，液压传动的内容发展很快，所以修订后再出版。

为有利于教学，编了该教材的思考题与习题集，仅供参考。

编者2005年月目录绪论 (4)第一章工作介质及液压流体力学基础 (4)第二章液压泵及液压马达 (7)第三章液压缸 (9)第四章控制阀 (10)第五章液压辅件 (13)第六章液压基本回路 (14)第七章典型液压系统分析 (19)第八章液压系统的设计与计算 (20)第九章液压伺服控制系统 (20)第十章液压系统（设备）的安装、调试、使用及维护 (21)第十一章液压系统的故障诊断及排除 (21)绪论0-1 何谓液压传动？其基本工作原理是怎样的?0-2 结合图0-2所示的液压系统图，说明液压系统由哪几部分组成?各起什么作用? 0-3 液压元件在系统图中是怎样表示的?0-4 液压传动与机械传动、电气传动和气压传动相比较，有哪些优缺点?第一章 工作介质及液压流体力学基础1-1什么是液体的粘性?常用的粘度表示方法有哪几种，并分别叙述其粘度单位。

1-2压力的定义是什么?静压力有哪些特性?压力是如何传递的?1-3什么是绝对压力、相对压力、表压力、真空度?它们之间的关系是什么? 1-4为什么说液压系统的工作压力决定于外负载?液压缸有效面积一定时，其活塞运动速度由什么来决定?1-5伯努利方程的物理意义是什么?该方程的理论式与实际式有何区别?1-6什么是层流?什么是紊流?液压系统中液体的流动希望保持层流状态，为什么? 1-7管路中的压力损失有哪几种?分别受哪些因素影响?1-8有200cm 3的液压油，在50℃时流过恩氏粘度计的时间t 1=153s ；同体积的蒸馏水在20℃时流过的时间t 2＝51s 。

该油的恩氏粘度o E 50、运动粘度v 、动力粘度μ各为多少 ? 油液的新、旧牌号各为什么?解：3511532150==t t E ＝()c s t E E v 12.213/64.830.8/64.80.85050=-⨯=-=()cp v 19109001012.2136=⨯⨯⨯=⋅=-ρμ旧牌号 20 ；新牌号 N321-9某液压油的运动粘度为20cSt ，其密度ρ = 900kg ／m 3，求其动力粘度和恩氏粘度各为多少?解：()cp v 1810900102036=⨯⨯⨯=⋅=-ρμ 由 t t E E v/64.80.8-= 导出 064.80.8=--t t E v E()1626204264.88420202±=⨯-⨯⨯-±=t E875.21=t E375.02-=t E （舍去）1-10如图所示直径为d ，重量为G 的柱塞浸没在液体中，并在F 力作用下处于静止状态。

、填空题（每空 1 分共 2 0 分）1. 液压传动是以（）能来传递和转换能量的。

2. 液压传动装置由（）、（）、（）、（）和（）五部分组成，其中（）和（）为能量转换装置。

3. 液体在管中流动时，存在（）和（）两种流动状态。

液体的流动状态可用（）来判定。

4. 液压系统中的压力, 即常说的表压力，指的是（）压力。

5. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升, 在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（）。

6. 单作用叶片泵转子每转一周，完成吸、排油各（）次，同一转速的情况下，改变它的（）可以改变其排量。

7. 三位换向阀处于中间位置时，其油口P、A、B、T 间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（）。

8. 压力阀的共同特点是利用（）和（）相平衡的原理来进行工作的。

9. 顺序阀是利用油路中压力的变化控制阀口（），以实现执行元件顺序动作的液压元件。

10. 一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（）等组成。

二、选择题（请在所选择正确答案的序号前面划“或将正确答案的序号填入问题的空格内）（每选择一个正确答案 1 分，共10分）1．流量连续性方程是（）在流体力学中的表达形式，而伯努利方程是（）在流体力学中的表达形式。

（）A 能量守恒定律；B 动量定理；C 质量守恒定律；D 其他；2 •液压系统的最大工作压力为10MPa安全阀的调定压力应为（大于1OMPaA）等于10MPa；B）小于10MPa；C）大于10MPa3．（）叶片泵运转时，存在不平衡的径向力；（）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

A 单作用；B 、双作用I1.4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用（ 液压缸闭锁不动，其中位机能应选用（）。

液压传动与控制试卷1一、填空题（共20分，每空1分）1、作用在液体上的力可归纳为两类 和 。

2、液压系统由 、 、 、 、 五部分组成，其中 是传输动力和能量的载体。

3、已知双作用液压缸的无杆腔面积为1A ，有杆腔面积为2A ，活塞杆面积为3A ，则液压缸在两个方向的推力和速度分别为 F 1＝ 、 F 2＝和V 1＝ 、V 2＝ 。

差动连接时其推力和速度分别为 F 3＝ 和 V 3＝ 。

（已知系统压力P 和流量Q ，背压为0，液压缸机械效率和容积效率均为1） 4、通过节流口的流量为m l P A K Q ∆=，对于薄壁小孔指数m 为 ，细长孔m 为 。

5、液体在管内流动时有 和 两种流态，液体的流动状态由 判别。

6、齿轮泵啮合系数ε必须 。

二、选择题（共10分，每题2分）1、对同一定量泵，如果输出压力小于额定压力且不为零，转速保持不变，试比较下述三种流量的数值关系（ ）＞（ ）＞（ ） （ ）1．实际流量 2．理论流量 3．额定流量 A ．2＞1＞3 B ．1＞2＞3 C ．3＞1＞22、在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用下述液压缸中的（ ）A ．单活塞液压缸B ．.双活塞籽液压缸C ．柱塞液压缸D ．伸缩式液压缸 3、直动式溢流阀不适于做高压大流量溢流阀是因为：（ ） A ．压力调不高 B ．压力损失太大 C ．阀开口太小容易堵塞 D ．调压偏差太大 4、若先导式溢流阀阻尼堵塞，该阀将产生（ ） A.没有溢流量 B.进口压力为无穷大 C.进口压力随负载增加而增加 D.进口压力调不上去5、如果把先导式减压阀弹簧腔回油口堵死，将会发生（ ）问题： A ．压力调不高 B ．压力为无穷大 C ．调压手柄转不动 D ．调压手柄转动轻快三、判断题（共10分，每题1分）1．流量可改变的液压马达称为变量马达。

（）2．定量泵是指输出流量不随泵的输出压力改变的泵。

（）3、不考虑泄漏的情况下，根据液压泵的几何尺寸计算而得到的流量称为理论流量（）4、单作用叶片泵可以做成变量泵（）5、齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力（）6、串联了定值减压阀的支路，始终能获得低于系统压力调定值的稳定的工作压力。

试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；紊流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。
