计算机地图制图原理与方法试题

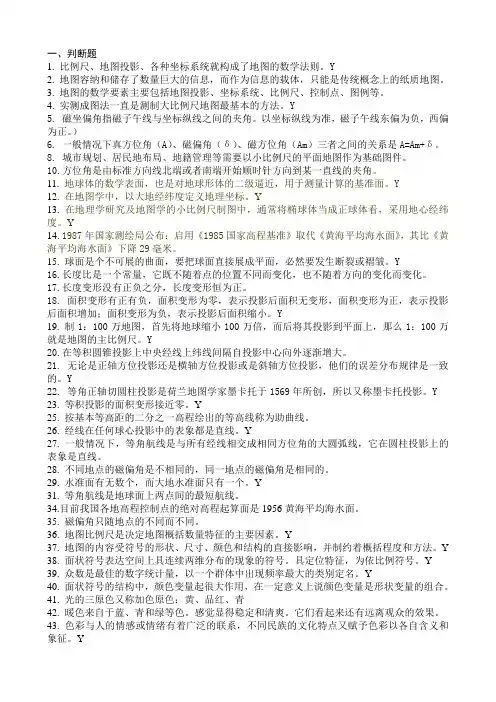

一、判断题1.比例尺、地图投影、各种坐标系统就构成了地图的数学法则。

Y2.地图容纳和储存了数量巨大的信息，而作为信息的载体，只能是传统概念上的纸质地图。

3.地图的数学要素主要包括地图投影、坐标系统、比例尺、控制点、图例等。

4.实测成图法一直是测制大比例尺地图最基本的方法。

Y5. 磁坐偏角指磁子午线与坐标纵线之间的夹角。

以坐标纵线为准，磁子午线东偏为负，西偏为正。

）6. 一般情况下真方位角（A）、磁偏角（δ）、磁方位角（Am）三者之间的关系是A=Am+δ。

8. 城市规划、居民地布局、地籍管理等需要以小比例尺的平面地图作为基础图件。

10.方位角是由标准方向线北端或者南端开始顺时针方向到某一直线的夹角。

11.地球体的数学表面，也是对地球形体的二级逼近，用于测量计算的基准面。

Y12.在地图学中，以大地经纬度定义地理坐标。

Y13.在地理学研究及地图学的小比例尺制图中，通常将椭球体当成正球体看，采用地心经纬度。

Y14.1987年国家测绘局公布：启用《1985国家高程基准》取代《黄海平均海水面》，其比《黄海平均海水面》下降29毫米。

15.球面是个不可展的曲面，要把球面直接展成平面，必然要发生断裂或褶皱。

Y16.长度比是一个常量，它既不随着点的位置不同而变化，也不随着方向的变化而变化。

17.长度变形没有正负之分，长度变形恒为正。

18. 面积变形有正有负，面积变形为零，表示投影后面积无变形，面积变形为正，表示投影后面积增加；面积变形为负，表示投影后面积缩小。

Y19.制1：100万地图，首先将地球缩小100万倍，而后将其投影到平面上，那么1：100万就是地图的主比例尺。

Y20.在等积圆锥投影上中央经线上纬线间隔自投影中心向外逐渐增大。

21. 无论是正轴方位投影还是横轴方位投影或是斜轴方位投影，他们的误差分布规律是一致的。

Y22. 等角正轴切圆柱投影是荷兰地图学家墨卡托于1569年所创，所以又称墨卡托投影。

Y23. 等积投影的面积变形接近零。

地图学原理复习题答案一、选择题1. 地图的基本功能是什么？A. 导航B. 记录C. 交流D. 所有以上答案：D2. 地图的比例尺表示什么？A. 地图上的长度与实际地面长度的比例关系B. 地图的精度C. 地图的复杂度D. 地图的制作时间答案：A3. 下列哪项不是地图的组成部分？A. 比例尺B. 指北针C. 图例D. 页码答案：D4. 地图投影的目的是什么？A. 将三维地球表面转换为二维平面B. 提高地图的精度C. 增加地图的美观性D. 减少地图的制作成本答案：A5. 地图的分类有哪些？A. 地形图、交通图B. 政治图、自然图C. 物理图、社会经济图D. 所有以上答案：D二、填空题1. 地图的三要素包括________、________和________。

答案：比例尺、图例、指北针2. 地图的精度取决于________和________的准确性。

答案：数据源、制图技术3. 地图投影的类型主要有________、________和________。

答案：圆柱投影、圆锥投影、方位投影4. 地图的符号系统包括________、________和________。

答案：点符号、线符号、面符号5. 地图的阅读包括对________、________和________的理解。

答案：图例、比例尺、指北针三、简答题1. 简述地图在日常生活中的应用。

答案：地图在日常生活中的应用非常广泛，包括但不限于导航、规划旅行路线、了解地理环境、教育目的以及作为交流信息的工具。

2. 解释地图投影中常见的几种失真类型。

答案：地图投影中常见的失真类型包括角度失真、面积失真和长度失真。

这些失真通常发生在地图投影过程中，因为地球是一个不规则的球体，而地图是平面的，所以不可避免地会出现一些变形。

四、论述题1. 论述地图学在现代地理信息系统（GIS）中的作用。

答案：地图学在现代地理信息系统中扮演着核心角色。

GIS依赖于地图学原理来处理、分析和展示地理数据。

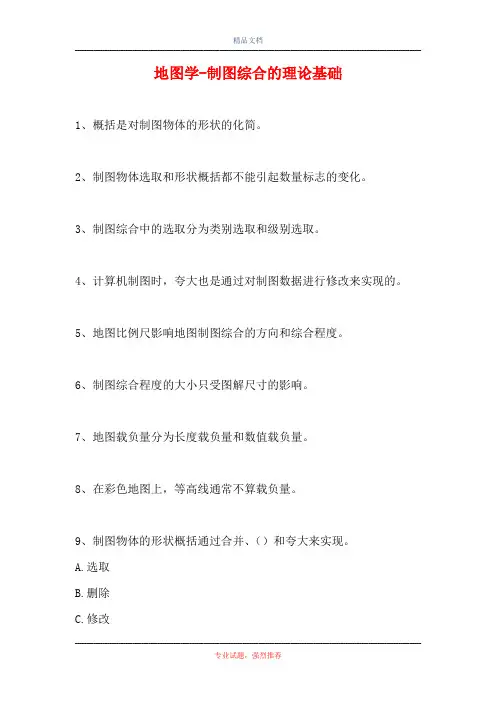

地图学-制图综合的理论基础1、概括是对制图物体的形状的化简。

2、制图物体选取和形状概括都不能引起数量标志的变化。

3、制图综合中的选取分为类别选取和级别选取。

4、计算机制图时，夸大也是通过对制图数据进行修改来实现的。

5、地图比例尺影响地图制图综合的方向和综合程度。

6、制图综合程度的大小只受图解尺寸的影响。

7、地图载负量分为长度载负量和数值载负量。

8、在彩色地图上，等高线通常不算载负量。

9、制图物体的形状概括通过合并、（）和夸大来实现。

A.选取B.删除C.修改10、编图时，对地图上的符号发生占位性矛盾，通常采用（）、移位和压盖的手段来处理。

A.舍弃B.概括C.合并11、在计算机制图时，数量特征和质量特征概括是通过（）的操作手段来实现的。

A.分级B.合并C.分类12、影响制图综合的基本因素是（）比例尺、景观条件、图解限制和数据质量。

A.地图用途B.制图区域C.地图类型13、制图物体的密度（）其选取标准越低，但被舍弃目标的绝对数量（）。

A.愈大，愈小B.愈大，愈大C.愈小，愈大14、制图综合引起的误差包括：由形状概括引起的误差、描绘误差和（）。

A.资料图上的误差B.纸张变形的误差C.移位误差15、概括分为（）、数量特征概括和（）三大类。

16、制图综合的基本方法分为（）和概括。

17、选取分为（）和级别选取。

18、（）是删除制图对象不重要的碎部，保留或适当夸大其重要特征，使制图对象构成更具有本图特性的明晰的轮廓。

19、制图物体质量特征的概括主要表现为：（）和分级。

20、对于性质上有重要差别的地物，用分类的概念；对于同一类地物当其数量或质量有重大差别时使用（）。

21、“省市地县乡村”是分级表示方法中的定名量表；“（）”是分级表示方法中的顺序量表；“”是分级表示方法中的间隔量表。

22、地图符号占位处理，编图时大致采用三种方式处理：（）、位移、（）。

23、地图载负量分为两种形式：（）和数值载负量。

24、概括25、级别选取26、资格法与定额法27、定位优先级28、极限载负量与适宜载负量29、曲折系数30、简述制图综合的实质31、简述影响制图综合的基本因素32、简述选取应遵循的基本规律33、简述制图物体形状概括的基本规律34、根据地物的大小和描绘方法不同，地物符号可以分成（）、非比例符号、（）、（）四种类型。

大学计算机绘图试题及参考答案大学计算机绘图试题及参考答案(一)一、填空题(每小题1、5分，共30分)1、CAD系统的总体结构配置可分为三种不同类型，即单机式系统、系统和CAD工作站系统。

集中式系统2、常用的工程图纸输出设备有和两种。

显示器、打印机3、CAD软件系统的类型可分为交互型系统和型两大类。

自动型4、AutoCAD中新建图形包括从草图开始、使用、使用向导等3种方式。

使用向导5、按空格或键可重复调用命令上一条运行的命令。

回车键6、在图层特性管理器中，一个图层可设置种线型和种颜色。

一、一7、输入点的相对坐标，需要在坐标值前加上符号。

@8、绘制正多边形有三种方式：给边长方式、、外切于圆方式。

内接于圆方式9、多段线是由多个和圆弧相连而成的单一对象，各段线条可以有不同的线宽。

线段10、AutoCAD中，画圆有种方式。

六11、常用于画对称图形的命令是命令。

mirror12、进行图形缩放时，比例因子小于1表示将图形。

缩小13、圆角命令按指定的 (选：直径、半径)建立一条圆弧，用该圆弧光滑连接两直线、两段圆弧或圆等。

半径14、尺寸标注必须符合制图标准，应首先创建尺寸标注。

样式15、标注一般水平或铅垂的尺寸时，应使用尺寸标注样式。

线性16、AutoCAD可方便地定义绘制剖面线的边界，选择或所需的剖面线。

自定义17、一个图块可含有 (选：一，多)个图层。

多18、创建工程图样图的方法有种。

三19、有两种类型的打印样式：打印样式和命名打印样式。

颜色相关打印样式20、环境工程专业图通常包括通风除尘工程图和工程图。

水处理工程图二、选择题(每小题2分，共20分)1、属于图形输入设备的是 1 。

(1)扫描仪 (2)显示器(3)打印机 (4)绘图仪2、不属于AutoCAD默认工具栏的.是 3 工具栏。

(1)标准 (2)绘图(3)标注 (4)修改3、要取消AutoCAD命令，应按下 3 。

(1)Ctrl+A (2)Ctrl+X(3)Esc (4)Alt+A4、要从键盘上输入命令，只需在“命令：”提示下输入 3 形式的命令名。

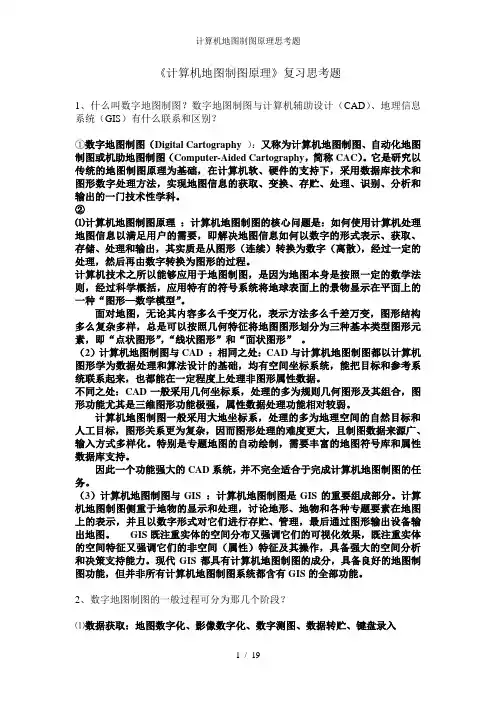

《计算机地图制图原理》复习思考题1、什么叫数字地图制图？数字地图制图与计算机辅助设计（CAD）、地理信息系统（GIS）有什么联系和区别？①数字地图制图（Digital Cartography）：又称为计算机地图制图、自动化地图制图或机助地图制图（Computer-Aided Cartography，简称CAC）。

它是研究以传统的地图制图原理为基础，在计算机软、硬件的支持下，采用数据库技术和图形数字处理方法，实现地图信息的获取、变换、存贮、处理、识别、分析和输出的一门技术性学科。

②⑴计算机地图制图原理：计算机地图制图的核心问题是：如何使用计算机处理地图信息以满足用户的需要，即解决地图信息如何以数字的形式表示、获取、存储、处理和输出，其实质是从图形（连续）转换为数字（离散），经过一定的处理，然后再由数字转换为图形的过程。

计算机技术之所以能够应用于地图制图，是因为地图本身是按照一定的数学法则，经过科学概括，应用特有的符号系统将地球表面上的景物显示在平面上的一种“图形—数学模型”。

面对地图，无论其内容多么千变万化，表示方法多么千差万变，图形结构多么复杂多样，总是可以按照几何特征将地图图形划分为三种基本类型图形元素，即“点状图形”，“线状图形”和“面状图形”。

（2）计算机地图制图与CAD ：相同之处：CAD与计算机地图制图都以计算机图形学为数据处理和算法设计的基础，均有空间坐标系统，能把目标和参考系统联系起来，也都能在一定程度上处理非图形属性数据。

不同之处：CAD一般采用几何坐标系，处理的多为规则几何图形及其组合，图形功能尤其是三维图形功能极强，属性数据处理功能相对较弱。

计算机地图制图一般采用大地坐标系，处理的多为地理空间的自然目标和人工目标，图形关系更为复杂，因而图形处理的难度更大，且制图数据来源广、输入方式多样化。

特别是专题地图的自动绘制，需要丰富的地图符号库和属性数据库支持。

因此一个功能强大的CAD系统，并不完全适合于完成计算机地图制图的任务。

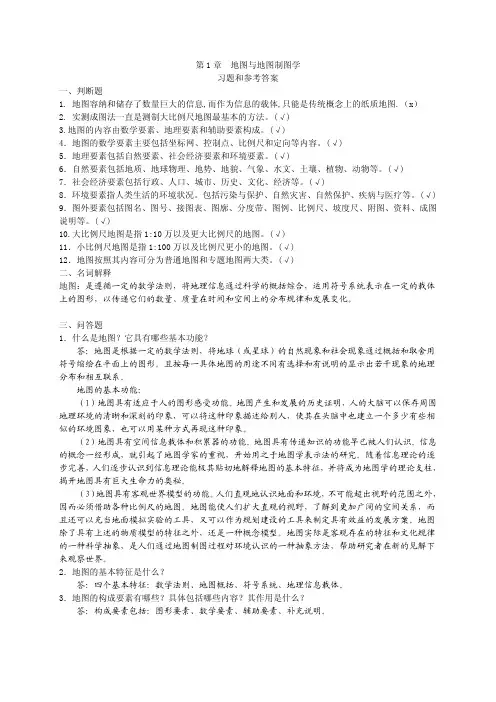

第1章 地图与地图制图学习题和参考答案一、判断题1. 地图容纳和储存了数量巨大的信息,而作为信息的载体,只能是传统概念上的纸质地图.（x）2. 实测成图法一直是测制大比例尺地图最基本的方法。

(√)3.地图的内容由数学要素、地理要素和辅助要素构成。

(√)4．地图的数学要素主要包括坐标网、控制点、比例尺和定向等内容。

(√)5．地理要素包括自然要素、社会经济要素和环境要素。

(√)6．自然要素包括地质、地球物理、地势、地貌、气象、水文、土壤、植物、动物等。

(√)7．社会经济要素包括行政、人口、城市、历史、文化、经济等。

(√)8．环境要素指人类生活的环境状况。

包括污染与保护、自然灾害、自然保护、疾病与医疗等。

(√) 9．图外要素包括图名、图号、接图表、图廓、分度带、图例、比例尺、坡度尺、附图、资料、成图说明等。

(√)10.大比例尺地图是指1:10万以及更大比例尺的地图。

(√)11．小比例尺地图是指1:100万以及比例尺更小的地图。

(√)12．地图按照其内容可分为普通地图和专题地图两大类。

(√)二、名词解释地图：是遵循一定的数学法则，将地理信息通过科学的概括综合，运用符号系统表示在一定的载体上的图形，以传递它们的数量、质量在时间和空间上的分布规律和发展变化。

三、问答题1．什么是地图？它具有哪些基本功能？答：地图是根据一定的数学法则，将地球（或星球）的自然现象和社会现象通过概括和取舍用符号缩绘在平面上的图形。

且按每一具体地图的用途不同有选择和有说明的显示出若干现象的地理分布和相互联系。

地图的基本功能：（1）地图具有适应于人的图形感受功能。

地图产生和发展的历史证明，人的大脑可以保存周围地理环境的清晰和深刻的印象，可以将这种印象描述给别人，使其在头脑中也建立一个多少有些相似的环境图象，也可以用某种方式再现这种印象。

（2）地图具有空间信息载体和积累器的功能。

地图具有传递知识的功能早已被人们认识。

信息的概念一经形成，就引起了地图学家的重视，开始用之于地图学表示法的研究。

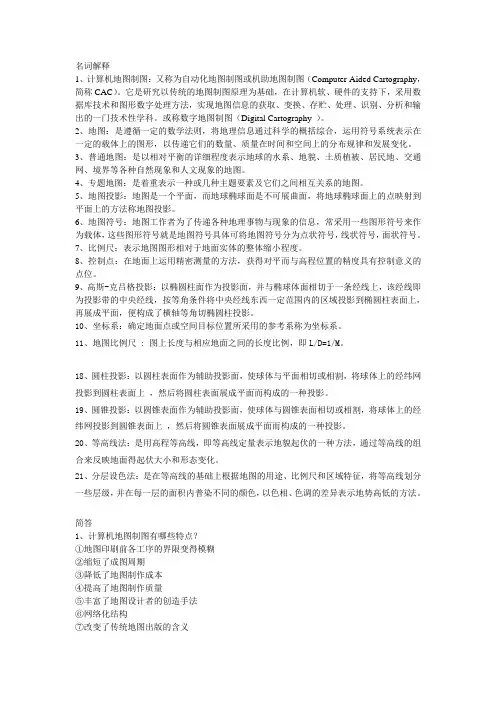

名词解释1、计算机地图制图：又称为自动化地图制图或机助地图制图（Computer-Aided Cartography，简称CAC）。

它是研究以传统的地图制图原理为基础，在计算机软、硬件的支持下，采用数据库技术和图形数字处理方法，实现地图信息的获取、变换、存贮、处理、识别、分析和输出的一门技术性学科。

或称数字地图制图（Digital Cartography ）。

2、地图：是遵循一定的数学法则，将地理信息通过科学的概括综合，运用符号系统表示在一定的载体上的图形，以传递它们的数量、质量在时间和空间上的分布规律和发展变化。

3、普通地图：是以相对平衡的详细程度表示地球的水系、地貌、土质植被、居民地、交通网、境界等各种自然现象和人文现象的地图。

4、专题地图：是着重表示一种或几种主题要素及它们之间相互关系的地图。

5、地图投影：地图是一个平面，而地球椭球面是不可展曲面，将地球椭球面上的点映射到平面上的方法称地图投影。

6、地图符号：地图工作者为了传递各种地理事物与现象的信息，常采用一些图形符号来作为载体，这些图形符号就是地图符号具体可将地图符号分为点状符号，线状符号，面状符号。

7、比例尺：表示地图图形相对于地面实体的整体缩小程度。

8、控制点：在地面上运用精密测量的方法，获得对平而与高程位置的精度具有控制意义的点位。

9、高斯-克吕格投影：以椭圆柱面作为投影面，并与椭球体面相切于一条经线上，该经线即为投影带的中央经线，按等角条件将中央经线东西一定范围内的区域投影到椭圆柱表面上，再展成平面，便构成了横轴等角切椭圆柱投影。

10、坐标系：确定地面点或空间目标位置所采用的参考系称为坐标系。

11、地图比例尺 : 图上长度与相应地面之间的长度比例，即L/D=1/M。

18、圆柱投影：以圆柱表面作为辅助投影面，使球体与平面相切或相割，将球体上的经纬网投影到圆柱表面上，然后将圆柱表面展成平面而构成的一种投影。

19、圆锥投影：以圆锥表面作为辅助投影面，使球体与圆锥表面相切或相割，将球体上的经纬网投影到圆锥表面上，然后将圆锥表面展成平面而构成的一种投影。

一、填空题（每空1分，共20分）1、计算机地图制图可分为(数据获取)、（数据处理）、（图形输出）三个阶段.2、计算机地图制图系统由（硬件）、（软件）、（制图数据）、（地图模型与方法）以及（操作管理人员与应用人员）五个部分组成。

3、地图由（地图图形）和（文字标记）两部分组成。

4、地图从表现方式来看，包括（模拟地图）和（数字地图）两种形式。

5、地图按内容分，可分为（普通地图）和（专题地图）。

6、地图表示手段由（地图图形）、（地图色彩）、（地图文字）三部分组成。

7、数据的预处理主要内容有：（几何纠正）、（数据压缩）、（数据光滑）、（数据规范化）与（数据匹配）。

8、数据压缩的方法主要有（间隔取点法）、（垂距法和偏角法）、（道格拉斯—普客法）和（光栏法）。

9、图形的两种表示分别为（点阵表示（图像））与（矢量表示（图形））。

10、多边形的表示方法有（顶点表示）与（点阵表示）。

11、多边形的扫描转换方法有（逐点判断法）、（扫描线算法）、（边界标志算法）、（边缘填充算法）及(种子填充算法)。

13、区域填充算法的表示方法有（内点表示）及（边界表示）。

13、地图数据管理的三个阶段分别为：（程序管理阶段）、（文件管理阶段）、（数据库管理阶段）。

14、直线的裁剪算法常用的有（直接求交算法）、（编码裁剪算法）、（中点分割裁剪算法）。

15、多边形的裁剪算法包括（Sutherland-Hodgman算法）与（Weiler-Athenton裁剪算法）。

16、正轴测投影可分为（正等轴测投影）、（正二轴测投影）、（正三轴测投影）。

17、解析变换可分为（正解变换）、（反解变换）、（综合变换）三种。

18、地图符号系统由（图解语言）、（写出语言）、（自然语言）、（数学语言）组成。

19、矢量符号的绘制作方法有（编程法）、（信息法）。

20、线符号的绘制方法有两种即一是（重复配置点符号图元），二是（组合绘制）方法。

21、在数字制图中，常用到的宏运算有（扩张）、（侵蚀）、（加粗）、（减细）及（填充）。

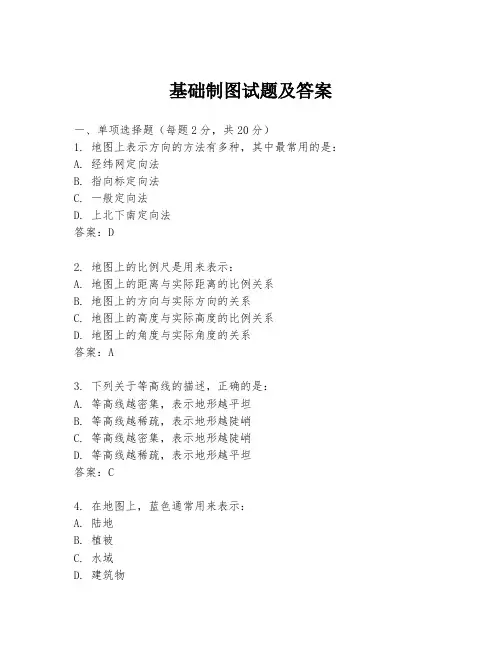

基础制图试题及答案一、单项选择题（每题2分，共20分）1. 地图上表示方向的方法有多种，其中最常用的是：A. 经纬网定向法B. 指向标定向法C. 一般定向法D. 上北下南定向法答案：D2. 地图上的比例尺是用来表示：A. 地图上的距离与实际距离的比例关系B. 地图上的方向与实际方向的关系C. 地图上的高度与实际高度的比例关系D. 地图上的角度与实际角度的关系答案：A3. 下列关于等高线的描述，正确的是：A. 等高线越密集，表示地形越平坦B. 等高线越稀疏，表示地形越陡峭C. 等高线越密集，表示地形越陡峭D. 等高线越稀疏，表示地形越平坦答案：C4. 在地图上，蓝色通常用来表示：A. 陆地B. 植被C. 水域D. 建筑物5. 地图上表示道路的符号通常是：A. 直线B. 曲线C. 虚线D. 点线答案：B6. 地图上的比例尺为1:10000，表示图上1厘米代表实际距离：A. 10米B. 100米C. 1000米D. 10000米答案：C7. 在地图上，海拔高度用以下哪种符号表示：A. 三角形B. 圆圈C. 点D. 星号答案：A8. 地图上表示建筑物的符号通常是：A. 黑色矩形B. 灰色矩形C. 黑色三角形D. 灰色三角形答案：B9. 地图上表示铁路的符号通常是：B. 细实线C. 虚线D. 点线答案：A10. 在地图上，等高线闭合且中心高度低四周高，表示的地形是：A. 山峰B. 盆地C. 山脊D. 鞍部答案：B二、多项选择题（每题3分，共15分）1. 地图上表示地形起伏的等高线有：A. 山脊线B. 山谷线C. 盆地线D. 鞍部线答案：A, B2. 地图上表示交通设施的符号包括：A. 道路B. 铁路C. 河流D. 机场答案：A, B, D3. 地图上表示植被的符号通常有：A. 绿色B. 黄色C. 棕色D. 蓝色答案：A, B4. 地图上表示水系的符号包括：A. 河流B. 湖泊C. 海洋D. 运河答案：A, B, C, D5. 地图上表示居民地的符号包括：A. 城市B. 村庄C. 道路D. 建筑物答案：A, B, D三、判断题（每题1分，共10分）1. 地图上的比例尺越大，表示的范围越小，内容越详细。

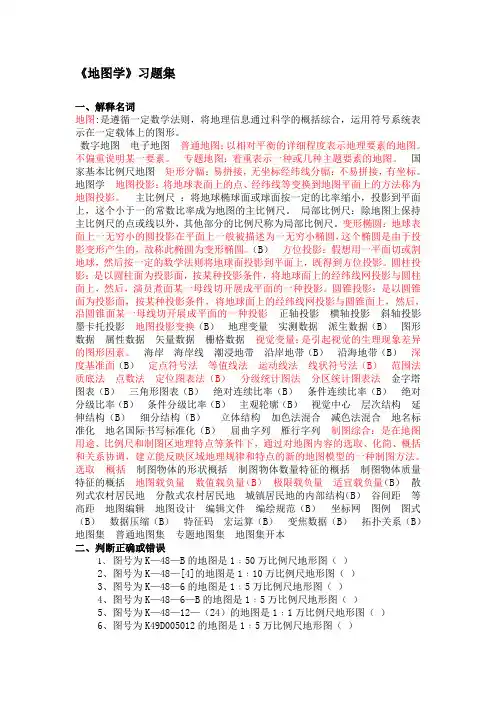

《地图学》习题集一、解释名词地图:是遵循一定数学法则，将地理信息通过科学的概括综合，运用符号系统表示在一定载体上的图形。

数字地图电子地图普通地图：以相对平衡的详细程度表示地理要素的地图。

不偏重说明某一要素。

专题地图：着重表示一种或几种主题要素的地图。

国家基本比例尺地图矩形分幅：易拼接，无坐标经纬线分幅：不易拼接，有坐标。

地图学地图投影：将地球表面上的点、经纬线等变换到地图平面上的方法称为地图投影。

主比例尺：将地球椭球面或球面按一定的比率缩小，投影到平面上，这个小于一的常数比率成为地图的主比例尺。

局部比例尺：除地图上保持主比例尺的点或线以外，其他部分的比例尺称为局部比例尺。

变形椭圆：地球表面上一无穷小的圆投影在平面上一般被描述为一无穷小椭圆，这个椭圆是由于投影变形产生的，故称此椭圆为变形椭圆。

（B）方位投影：假想用一平面切或割地球，然后按一定的数学法则将地球面投影到平面上，既得到方位投影。

圆柱投影：是以圆柱面为投影面，按某种投影条件，将地球面上的经纬线网投影与圆柱面上，然后，演员煮面某一母线切开展成平面的一种投影。

圆锥投影：是以圆锥面为投影面，按某种投影条件，将地球面上的经纬线网投影与圆锥面上，然后，沿圆锥面某一母线切开展成平面的一种投影正轴投影横轴投影斜轴投影墨卡托投影地图投影变换（B）地理变量实测数据派生数据（B）图形数据属性数据矢量数据栅格数据视觉变量：是引起视觉的生理现象差异的图形因素。

海岸海岸线潮浸地带沿岸地带（B）沿海地带（B）深度基准面（B）定点符号法等值线法运动线法线状符号法（B）范围法质底法点数法定位图表法（B）分级统计图法分区统计图表法金字塔图表（B）三角形图表（B）绝对连续比率（B）条件连续比率（B）绝对分级比率（B）条件分级比率（B）主观轮廓（B）视觉中心层次结构延伸结构（B）细分结构（B）立体结构加色法混合减色法混合地名标准化地名国际书写标准化（B）屈曲字列雁行字列制图综合：是在地图用途、比例尺和制图区地理特点等条件下，通过对地图内容的选取、化简、概括和关系协调，建立能反映区域地理规律和特点的新的地图模型的一种制图方法。

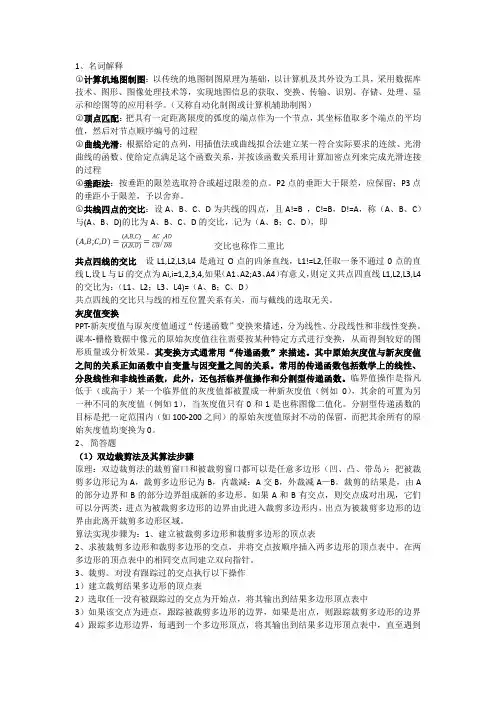

1、名词解释○1计算机地图制图：以传统的地图制图原理为基础，以计算机及其外设为工具，采用数据库技术、图形、图像处理技术等，实现地图信息的获取、变换、传输、识别、存储、处理、显示和绘图等的应用科学。

（又称自动化制图或计算机辅助制图）○2顶点匹配：把具有一定距离限度的弧度的端点作为一个节点，其坐标值取多个端点的平均值，然后对节点顺序编号的过程○3曲线光滑：根据给定的点列，用插值法或曲线拟合法建立某一符合实际要求的连续、光滑曲线的函数、使给定点满足这个函数关系，并按该函数关系用计算加密点列来完成光滑连接的过程○4垂距法：按垂距的限差选取符合或超过限差的点。

P2点的垂距大于限差，应保留；P3点的垂距小于限差，予以舍弃。

○5共线四点的交比：设A、B、C、D为共线的四点，且A!=B ，C!=B，D!=A，称（A、B、C）与(A、B、D)的比为A、B、C、D的交比，记为（A、B；C、D），即交比也称作二重比共点四线的交比设L1,L2,L3,L4是通过O点的四条直线，L1!=L2,任取一条不通过0点的直线L,设L与Li的交点为Ai,i=1,2,3,4,如果（A1、A2;A3、A4）有意义，则定义共点四直线L1,L2,L3,L4的交比为：（L1、L2；L3、L4)=（A、B；C、D）共点四线的交比只与线的相互位置关系有关，而与截线的选取无关。

灰度值变换PPT-新灰度值与原灰度值通过“传递函数”变换来描述，分为线性、分段线性和非线性变换。

课本-栅格数据中像元的原始灰度值往往需要按某种特定方式进行变换，从而得到较好的图形质量或分析效果。

其变换方式通常用“传递函数”来描述。

其中原始灰度值与新灰度值之间的关系正如函数中自变量与因变量之间的关系。

常用的传递函数包括数学上的线性、分段线性和非线性函数，此外，还包括临界值操作和分割型传递函数。

临界值操作是指凡低于（或高于）某一个临界值的灰度值都被置成一种新灰度值（例如0），其余的可置为另一种不同的灰度值（例如1），当灰度值只有0和1是也称图像二值化。

计算机绘图试题一、背景计算机绘图已成为当今社会的重要技能之一，广泛应用于各个领域，包括工程设计、建筑设计、广告设计、数据分析等等。

掌握计算机绘图技能对于提高个人竞争力以及推动行业发展都具有重要意义。

本文将介绍一份计算机绘图试题，以供参考。

二、试题内容本试题旨在考察学生的计算机绘图技能，包括基础操作、图形处理、标注与注释、渲染与输出等方面的能力。

试题具体内容如下：1、绘制一个简单的机械零件图纸，包括两个视图（主视图和俯视图），标注尺寸和表面粗糙度。

2、根据给定的建筑平面图，绘制建筑立面图和剖面图，标注尺寸和材料。

3、绘制一个电路原理图，包括电源、电阻、电容、电感等元件，标注元件型号和参数。

4、根据给定的地形图，绘制地貌图和植被分布图，标注地形特征和植被类型。

5、绘制一个流程图，描述一个复杂过程的步骤和流程，标注关键步骤和判断条件。

三、评分标准本试题的评分标准将按照以下几个方面进行评估：1、绘图技能：考察学生是否熟练掌握计算机绘图软件的基础操作和图形处理能力。

2、标注与注释：考察学生的标注和注释能力，包括尺寸标注、技术要求标注、文本注释等。

3、渲染与输出：考察学生的渲染和输出能力，包括光影处理、材质表现、图像输出等。

4、创意和创新：考察学生的创意和创新意识，包括在绘图中的独立思考和创新表现。

5、完成度和精度：考察学生的绘图完成度和精度，包括线条的流畅度、图形的精确度等。

四、总结本计算机绘图试题旨在全面考察学生的绘图技能和创新意识，涵盖了工程设计、建筑设计、广告设计等多个领域。

通过这份试题，学生可以更好地了解自己在计算机绘图方面的不足之处，从而进行针对性的提高。

对于教师而言，本试题也可以作为教学参考，评估学生的学习进度和水平。

计算机绘图教案教学目标：1、让学生掌握计算机绘图的基本技能和方法。

2、培养学生观察、分析、想象和创新能力。

3、增强学生的审美意识和科技意识。

教学内容：1、计算机绘图的基本概念和特点。

兰州交通大学计算机地图地图制图-备用试题A一、名词解释（4×5=20）1.地图综合2.数据的符号化3.视觉临近4.等值线地图二、简答题（4×10=40）1. 与传统地图制图技术相比，计算机辅助地图制图技术有什么优势？它有没有劣势？2.一有向图（D）如下图所示，请认真读图后，补全（表中空白处）该图的邻接矩阵A(D)和关联矩阵M（D）表。

3为什么要进行地图综合？考虑上下文关系时，对居民地综合可能操作的类型有哪些？4. 说明等值线注记的过程。

三、论述题（2×20=40）1．什么叫计算机地图制图？计算机地图制图与计算机辅助设计（CAD）、地理信息系统（GIS）有什么联系和区别？2．写一个判断点与多边形位置关系的铅垂线内点算法，并画出流程图。

兰州交通大学计算机地图地图制图-备用试题A参考答案一、名词解释（4×5=20）1.地图综合——对图面表达内容进行合理的取舍，使地图在有限的平面上表达足够丰富的、容易阅读的信息量的过程。

2.数据的符号化——是指将已处理好的矢量地图数据恢复成可见的图形，并附之以不同符号表示的过程。

3.视觉临近——在制图综合中，以视觉距感来认知综合要素关系的一种处理关系。

4. 等值线地图——是普通地图和专题地图上表达地貌、地理和社会经济要素时常用的地图符号之一，如地形图上的等高线，专题地图上的等温线、等压线、等降水线、等密度线等，因此以等值线为主要制图要素的地图称为等值线地图。

二、简答题（4×10=40）1. 与传统地图制图技术相比，计算机辅助地图制图技术有什么优势？它有没有劣势？答：特点：以传统的地图制图原理为基础，在计算机软、硬件的支持下，采用数据库技术和图形数字处理方法，实现地图信息的获取、变换、存贮、处理、识别、分析和输出。

优势：（1）数字地图易于存贮、复制和远程传输；（2）成图周期短，地图数据的编辑、更新、改编方便，提高和改善了地图的适应性、现势性和用户的广泛性；（3）提高了地图制作与使用的精度，增大了地图信息容量；（4）使地图投影变换和比例尺变换等过程更容易实现；（5）减轻了制图人员的劳动强度，减少了主观随意性，这为地图制图的进一步标准化、规范化奠定了基础；（6）地图品种增多，拓展了服务范围；（7）简化了地图生产的工艺流程，地图制作者与使用者之间的界限开始模糊。

计算机地图制图练习计算机地图制图学习思考题：1.什么是计算机制图？2.计算机地图制图与传统的地图制图相比有哪些优越性？3.计算机地图制图的基本过程有哪些？4.完整的计算机地图制图系统包括哪些？（完整的计算机地图制图系统的有哪几个部分构成？）5.计算机地图制图系统的硬件主要有哪些？（计算机地图制图系统的硬件主要有哪几个部分构成？）6.计算机地图制图系统中的输入设备主要包括哪些？7.自动图形扫描仪根据其所采用的器件不同可分为哪几类？8.计算机地图制图系统的输出设备主要包括哪些？9.计算机地图制图的专业软件一般有哪几个核心模块组成？10.计算机地图制图系统的操作对象是什么？11.与计算机地图制图相关的科学技术有哪些？12.计算机地图制图与相关科学技术的联系与区别主要有哪些？13.什么是地图数据？14.地图数据的结构主要有哪些？15.矢量数据结构的特点有哪些？16.栅格数据结构的特点有哪些？17.比较矢量数据结构和栅格数据结构。

18.计算机地图制图的数据源主要有哪些？19.什么是地图数据库？20.什么是CAC系统？21.什么是地图图层？22.地图数据库的逻辑结构主要有哪些图层？23.什么是图元？24.常用的CAC系统软件主要有哪些？练习：1.计算机地图制图处理的是数字化的地图（简称数字地图）。

2.计算机地图制图系统的设备主要可分为数据输入、数据处理和数据输出三个部分。

3.根据地图上地理实体的空间图形表示形式，可将地图空间数据抽象为点、线、面三类。

4.空间数据表达的两种组织形式是栅格数据结构和矢量数据结构。

5.计算机地图制图系统中的输入设备主要包括图形跟踪数字化仪和自动图形扫描仪。

6.地图数据库与一般的数据库相比，不仅数据量特别大，而且既要管理属性数据又要管理空间数据。

7.在目前常用的制图软件和GIS软件中，地图数据的组织通常采用图层的概念。

8.同一个注记层必须具有相同的字体、字的大小、颜色和字形。

9.图元可分为点图元、线图元和面图元三种基本类型。

1 计算机地图制图的概念计算机地图制图又称机助地图制图或数字地图制图，它是以传统的地图制图原理为基础，以计算机及其外围设备为工具，采用数据库技术和图形数据处理方法，实现地图信息的采集、存储、处理、显示和绘图的应用科学。

2.支撑技术支撑计算机地图制图的技术方法主要有:计算机图形图像处理技术、数据库技术、制图综合技术、多媒体技术、虚拟现实技术等；指导计算机地图制图的基本理论主要有:地图信息论、地图信息传输论、地图感受论、地图符号论、地图模型论、地图认知理论、制图综合理论等。

3.应用范围：普通地图制图；专题地图制图；数字高程模型；地理信息系统4.计算机地图制图的优势：●1、易于编辑和更新●2、提高绘图速度和精度●3、容量大且易于存储●4、丰富地图品种●5、便于信息共享5．计算机地图制图的基本过程6.与计算机地图制图相关的科学技术➢计算机科学➢地图学➢遥感技术➢全球卫星定位系统➢电子地图7.计算机地图制图原理计算机地图制图的核心问题是：如何使用计算机处理地图信息以满足用户的需要，即解决地图信息如何以数字的形式表示、获取、存储、处理和输出，其实质是从图形（连续）转换为数字（离散），经过一定的处理，然后再由数字转换为图形的过程。

●计算机技术之所以能够应用于地图制图，是因为地图本身是按照一定的数学法则，经过科学概括，应用特有的符号系统将地球表面上的景物显示在平面上的一种“图形—数学模型”。

●面对地图，无论其内容多么千变万化，表示方法多么千差万变，图形结构多么复杂多样，总是可以按照几何特征将地图图形划分为三种基本类型图形元素，即“点状图形”，“线状图形”和“面状图形”。

8.计算机地图制图与相关科学技术的联系与区别（1）.计算机地图制图与地理信息系统➢计算机地图制图系统具有强大的地图制图功能；➢而完善的地理信息系统可以包含计算机地图制图的基本功能，此外还应该具有空间分析能力；特别是对图形数据和属性数据进行深层次的空间分析能力。
