【CN209283517U】一种用于学校电气化教室的红外无线扩声一体机【专利】
- 格式：pdf
- 大小：323.40 KB
- 文档页数：7
文档推荐
-
红外通信技术研究页数:3
-
红外无线通信的发展与应用刘凌云页数:2
-
红外通信技术页数:7
-
红外无线通信装置(非常详细的原理)页数:14
-
红外通讯技术页数:5
-
红外通信技术页数:3
下载文档原格式
合集下载
【CN209283518U】一种可移动式扩音系统【专利】
5 .如权利要求4所述的一种可移动式扩音系统 ，其特征在于：两根伸缩杆之间设有横 杆，横杆的两端分别与两根伸缩杆的第三伸缩节固定连接。
6 .如权利要求1至5任一项所述的一种可移动式扩音系统，其特征在于：所述箱体的内 壁上位于隔板上方的位置固定设有电池，电池分别与喇叭、接收机和功放机相连。
7 .如权利要求6所述的一种可移动式扩音系统，其特征在于：所述喇叭的上方还设有警 示装置 ，警示装置包括壳体及分 别设置于壳体前 后两个 侧面上的 指示灯 ，指示灯与电 池 相 连，壳体的尺寸与箱体的尺寸相等，保证警示装置落下时能够完全覆盖在箱体上。
所述 第一 伸缩杆的 下端也为锥形 ，第二 伸缩杆的 侧壁上靠下的 位置开设 有 第二定位 孔 ，第二 伸缩杆的内壁上对应设有第二定位凸起 ，第二定位凸起的 一端经弹簧与第二 伸缩 杆的内壁固定连接 ，第二定位凸起的 另一端卡接于第二定位孔内 ，第二定位凸起的上表面 为锥形 ，其形状与第一伸缩杆的下表面相匹配 ，使得第一伸缩杆向下移动时 ，带动第二定位 块从第二定位块中缩回，第二定位凸起随第二伸缩杆向下移动。
8 .如权利要求7所述的一种可移动式扩音系统，其特征在于：所述壳体的左右两个侧壁 上分别设置有第一卡扣，箱体上对应设置有第二卡扣，警示装置落下后，经第一卡扣和第二 卡扣扣合在箱体上。
9 .如权利要求8所述的一种可移动式扩音系统，其特征在于：所述箱体的侧壁上位于设 置有指示灯开关及电 量显示屏 ，指示灯开关设置于指示灯的电 源线上 ，电 量显示屏连接电 池。
包括箱体、喇叭、接收机及功放机，所述箱体的底 部设有滑轮 ，箱体内设有隔板 ，隔板将箱体内分 为上下两个部分，其中 ，隔板的上表面设有两根 相互平行的 伸缩杆 ，两根伸缩杆的端部设有把 手 ，把手上设有 伸缩按键 ，喇叭 设置于两根 伸缩 杆之间 ，接收机和功放机相叠加设置于隔板的下 方，接收机与功放机相连，功放机与喇叭相连，箱 体上与接收机和功放机相对应的位置开设有操 作门。本实用新型结构简单 ，操作方便 ，机动性 强 ，且通信距离长 ，可 用于交通执法 、交通预示 、 大型公安 、治安等 场所指挥 ，也可 用于高 速道路 疏通、警示、预警 ，以 及在交通检查、森林防火、大 型水库险情、监狱等场所作广播、警报设备之用。
6 .如权利要求1至5任一项所述的一种可移动式扩音系统，其特征在于：所述箱体的内 壁上位于隔板上方的位置固定设有电池，电池分别与喇叭、接收机和功放机相连。
7 .如权利要求6所述的一种可移动式扩音系统，其特征在于：所述喇叭的上方还设有警 示装置 ，警示装置包括壳体及分 别设置于壳体前 后两个 侧面上的 指示灯 ，指示灯与电 池 相 连，壳体的尺寸与箱体的尺寸相等，保证警示装置落下时能够完全覆盖在箱体上。
所述 第一 伸缩杆的 下端也为锥形 ，第二 伸缩杆的 侧壁上靠下的 位置开设 有 第二定位 孔 ，第二 伸缩杆的内壁上对应设有第二定位凸起 ，第二定位凸起的 一端经弹簧与第二 伸缩 杆的内壁固定连接 ，第二定位凸起的 另一端卡接于第二定位孔内 ，第二定位凸起的上表面 为锥形 ，其形状与第一伸缩杆的下表面相匹配 ，使得第一伸缩杆向下移动时 ，带动第二定位 块从第二定位块中缩回，第二定位凸起随第二伸缩杆向下移动。
8 .如权利要求7所述的一种可移动式扩音系统，其特征在于：所述壳体的左右两个侧壁 上分别设置有第一卡扣，箱体上对应设置有第二卡扣，警示装置落下后，经第一卡扣和第二 卡扣扣合在箱体上。
9 .如权利要求8所述的一种可移动式扩音系统，其特征在于：所述箱体的侧壁上位于设 置有指示灯开关及电 量显示屏 ，指示灯开关设置于指示灯的电 源线上 ，电 量显示屏连接电 池。
包括箱体、喇叭、接收机及功放机，所述箱体的底 部设有滑轮 ，箱体内设有隔板 ，隔板将箱体内分 为上下两个部分，其中 ，隔板的上表面设有两根 相互平行的 伸缩杆 ，两根伸缩杆的端部设有把 手 ，把手上设有 伸缩按键 ，喇叭 设置于两根 伸缩 杆之间 ，接收机和功放机相叠加设置于隔板的下 方，接收机与功放机相连，功放机与喇叭相连，箱 体上与接收机和功放机相对应的位置开设有操 作门。本实用新型结构简单 ，操作方便 ，机动性 强 ，且通信距离长 ，可 用于交通执法 、交通预示 、 大型公安 、治安等 场所指挥 ，也可 用于高 速道路 疏通、警示、预警 ，以 及在交通检查、森林防火、大 型水库险情、监狱等场所作广播、警报设备之用。
【CN209283519U】一种音乐教学扩音装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920300603.1(22)申请日 2019.03.11(73)专利权人 九江学院地址 332000 江西省九江市前进东路511号(72)发明人 梅佳琪 (74)专利代理机构 杭州知杭知识产权代理事务所(普通合伙) 33310代理人 夏艳(51)Int.Cl.H04R 27/00(2006.01)G09B 5/04(2006.01)(54)实用新型名称一种音乐教学扩音装置(57)摘要本实用新型涉及一种音乐教学扩音装置。
其包括盒体、储存槽、卷线器、盒盖、显示屏、安装槽、扩音器，所述盒体与所述盒盖侧边通过销轴铰接连接，所述盒盖靠近所述盒体端设有扣钩，所述盒体顶部开凿有用于与所述扣钩扣接配合的扣槽，所述盒盖靠近所述盒体端面上设有显示屏。
可以实现可随时随地播放扩音优质的音乐声，防止音质嘈杂影响教学并且降低学习者学习音乐的兴趣，并减少教学者携带的问题。
权利要求书1页 说明书3页 附图1页CN 209283519 U 2019.08.20C N 209283519U权 利 要 求 书1/1页CN 209283519 U1.一种音乐教学扩音装置，其包括盒体（1）、储存槽（2）、卷线器（3）、盒盖（4）、显示屏（41）、安装槽（13）、扩音器（6），其特征在于：所述盒体（1）与所述盒盖（4）侧边通过销轴铰接连接，所述盒盖（4）靠近所述盒体（1）端设有扣钩（42），所述盒体（1）顶部开凿有用于与所述扣钩（42）扣接配合的扣槽（11），所述盒盖（4）靠近所述盒体（1）端面上设有显示屏（41），所述储存槽（2）设置在所述盒体（1）内并且开口向上，所述卷线器（3）设置在所述储存槽（2）内，所述盒体（1）左右和后侧开凿有安装槽（13），所述安装槽（13）内可分离地安装有扩音器（6），所述扩音器（6）靠近所述盒体（1）侧连接有线缆（5），所述线缆（5）伸进所述储存槽（2）内并与所述卷线器（3）缠绕连接，所述盒体（1）内设有处理器和蓝牙模块，所述处理器、显示屏、蓝牙模块、扩音器（6）通过导线连接。
一种适用于高校教师上课使用的自发电扩音器[实用新型专利]

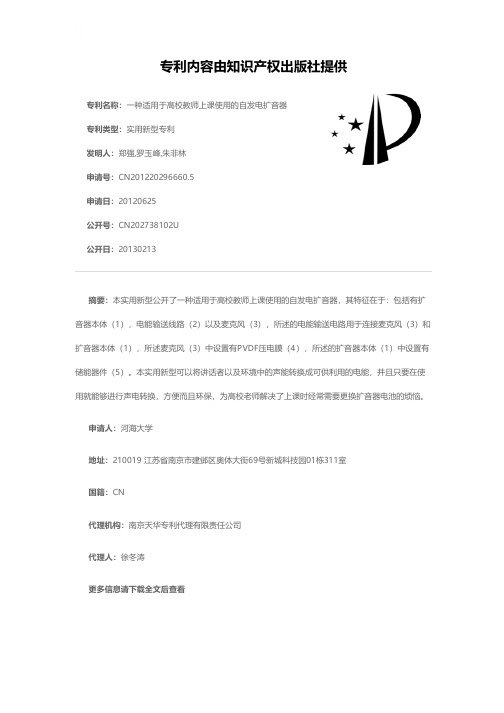

![一种适用于高校教师上课使用的自发电扩音器[实用新型专利]](https://img.taocdn.com/s1/m/68b6e4e676c66137ef06192b.png)
专利名称：一种适用于高校教师上课使用的自发电扩音器专利类型：实用新型专利
发明人：郑强,罗玉峰,朱非林
申请号：CN201220296660.5
申请日：20120625
公开号：CN202738102U
公开日：
20130213
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种适用于高校教师上课使用的自发电扩音器，其特征在于：包括有扩音器本体（1），电能输送线路（2）以及麦克风（3），所述的电能输送电路用于连接麦克风（3）和扩音器本体（1），所述麦克风（3）中设置有PVDF压电膜（4），所述的扩音器本体（1）中设置有储能器件（5）。
本实用新型可以将讲话者以及环境中的声能转换成可供利用的电能，并且只要在使用就能够进行声电转换，方便而且环保，为高校老师解决了上课时经常需要更换扩音器电池的烦恼。
申请人：河海大学
地址：210019 江苏省南京市建邺区奥体大街69号新城科技园01栋311室
国籍：CN
代理机构：南京天华专利代理有限责任公司
代理人：徐冬涛
更多信息请下载全文后查看。
红外无线授课扩音装置[实用新型专利]
![红外无线授课扩音装置[实用新型专利]](https://img.taocdn.com/s1/m/8194bfa3cf84b9d529ea7a71.png)
专利名称：红外无线授课扩音装置专利类型：实用新型专利
发明人：林振波
申请号：CN01206774.1
申请日：20010705
公开号：CN2490782Y
公开日：
20020508
专利内容由知识产权出版社提供
摘要：本实用新型为一种电化教学装置。
发射部分具有语音采拾、语音放大及选频、语音电平压缩、语音调频、放大调制脉冲信号、红外发射管等电路单元。
接收部分具有红外接收管及滤波、前置放大、滤波、频率解调及音频信号放大、音频解压及放大、音频功率放大等电路单元。
产品优点:调制载波采用红外线,可克服无线电磁波有强穿透性的弊端,杜绝相邻教室之间的干扰,发射器可制造成同一工作频率,降低了生产成本。
使用者可以持同一个发射器到不同教室授课,无须改频。
频率稳定,抗干扰强,接收部分经解调,解压后,还原音质质量好。
申请人：林振波
地址：650200 云南省昆明市关上金晖路15号劳动大厦401室裕滇公司
国籍：CN
代理机构：昆明正原专利代理有限责任公司
代理人：李行健
更多信息请下载全文后查看。
一种高职教育用教室扩音器[实用新型专利]
![一种高职教育用教室扩音器[实用新型专利]](https://img.taocdn.com/s1/m/3e8e85f4c281e53a5902ffcc.png)
专利名称：一种高职教育用教室扩音器专利类型：实用新型专利
发明人：舒会芳,胡晋铭,谢红英
申请号：CN201921630901.3
申请日：20190927
公开号：CN210469735U
公开日：
20200505
专利内容由知识产权出版社提供
摘要：本实用新型涉及扩音器技术领域，且公开了一种高职教育用教室扩音器，包括器体，所述器体的后侧分别固定连接有第一连接带和第二连接带，所述第一连接带的后端固定连接有固定块，所述固定块的内部开设有固定槽，所述固定槽左侧的顶部和底部均开设有通孔。
该高职教育用教室扩音器，通过弹簧与阻挡块之间的配合，进而当活动块卡入固定槽后并且卡棍与通孔重合时，弹簧将卡棍弹出并弹出通孔，由此即可完成该装置初步固定效果，再通过转动柱与圆盘之间的配合，进而当卡棍弹出通孔后，第二支撑板将卡棍固定在当前位置，从而便完成了该装置第二步的固定，由此便使该装置的固定变得牢靠，大大的减少了掉落的情况。
申请人：怀化职业技术学院
地址：418000 湖南省怀化市河西经济开发区
国籍：CN
代理机构：成都明涛智创专利代理有限公司
代理人：丁国勇
更多信息请下载全文后查看。
教学扩音红外传输系统及教学设备[实用新型专利]
![教学扩音红外传输系统及教学设备[实用新型专利]](https://img.taocdn.com/s1/m/5710f9e476c66137ef0619cb.png)
专利名称：教学扩音红外传输系统及教学设备专利类型：实用新型专利
发明人：蔡健,李强
申请号：CN202021095973.5
申请日：20200615
公开号：CN212367526U
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本实用新型属于红外传输技术领域，公开了一种教学扩音红外传输系统及教学设备。
该系统包括红外麦克风、红外处理主机及音响，所述红外麦克风与所述红外处理主机连接，所述红外处理主机与所述音响连接。
红外麦克风将拾取到的音频信号转换成红外信号，发射至红外处理主机；红外处理主机接受所述红外信号，并输出音频信号,红外处理主机对所述音频信号进行功率放大后输出至所述音响。
本实用新型技术方案中采用红外传输代替无线射频信号的传输，使得一间教室里面的信号不会传到另一间教室里面，从而消除了串音和干扰，提升了音响输出声音的品质。
申请人：武汉泓扬科技有限公司
地址：430000 湖北省武汉市东湖新技术开发区光谷大道特1号国际企业中心四期1栋6层04号国籍：CN
代理机构：北京化育知识产权代理有限公司
代理人：尹均利
更多信息请下载全文后查看。
一种便携式无线数码教学扩音系统装置[实用新型专利]
专利名称：一种便携式无线数码教学扩音系统装置专利类型：实用新型专利
发明人：吴景良
申请号：CN201320751312.7
申请日：20131126
公开号：CN203608359U
公开日：
20140521
专利内容由知识产权出版社提供
摘要：一种便携式无线数码教学扩音系统装置，包括外壳、内置播放模块、数码音效控制模块、功放输出模块、扬声器模块、供电模块、无线话筒信号接收模块、有线话筒输入模块、无线话筒、无线话筒信号发射模块。
无线话筒信号接收模块设置于本扩音系统装置外壳内部，无线话筒信号发射模块设置于无线话筒内部，供电模块设置有市电220V交流供电单元、可充电电池供电单元和干电池供电单元。
本实用新型采用无线话筒技术方案，电源方案采用三种供电模式，且系统内置USB、SD插口播放模块，既能直接读取U盘、SD卡的音频数据，还能通过卡套使用USB接口读取各种存储卡的数据，使用起来相当方便，可适应各种环境。
申请人：恩平市方格音响科技有限公司
地址：529499 广东省江门市恩平市外资民资工业区F区F2恩平方格音响公司
国籍：CN
更多信息请下载全文后查看。
一种教室用自动充电无线音频发射系统[实用新型专利]
专利名称：一种教室用自动充电无线音频发射系统专利类型：实用新型专利
发明人：裴世鑫,周炜炜,崔芬萍
申请号：CN201720735409.7
申请日：20170622
公开号：CN206963054U
公开日：
20180202
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种教室用自动充电无线音频发射系统，包括无线音频发射器（1）和充电底座（2），无线音频发射器（1）的上表面设置有发射天线（3）和声音信号输入端（4），无线音频发射器（1）正表面设置有第一调频按钮（6）、第二调频按钮（8）、设置按钮（7）和第一液晶显示模块（5），无线音频发射器（1）内部设置有第一单片机、ASM1117‑3.3模块和RDA5820，无线音频发射器（1）的下表面开设有第一充电孔（22）和第二充电孔（23），充电底座（2）上设置有第一充电柱电极（11）和第二充电柱电极（12）。
本实用新型提供的一种教室用自动充电无线音频发射系统，用充电电池代替干电池，达到节约能源目的，且可以使调频操作便捷方便、调频频率直观可见。
申请人：南京信息工程大学
地址：210019 江苏省南京市建邺区奥体大街69号
国籍：CN
代理机构：南京纵横知识产权代理有限公司
代理人：董建林
更多信息请下载全文后查看。
一种无线扩音式教学音箱[实用新型专利]
专利名称：一种无线扩音式教学音箱专利类型：实用新型专利
发明人：赵旭波
申请号：CN201521087600.2
申请日：20151224
公开号：CN205213024U
公开日：
20160504
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无线扩音式教学音箱，包括导轮、底座、伸缩拉杆、水平仪、推手、支架、遮阳棚、无线接收天线、充电电源、音箱本体、数据接口端和LED灯，所述的底座底面设有导轮，底座一侧设有伸缩拉杆，伸缩拉杆顶端设有推手，底座上设有音箱本体，音箱本体一侧设有充电电源，音箱本体上设有数据接口端，音箱本体上部设有无线接收天线，底座上设有支架，支架上设有遮阳棚，底座上设有LED灯，底座上设有音量调节钮和调频按钮。
本实用新型可以在不同教室使用，减少成本的输出，避免教室内阳光直射引起元件老化，方便操作和调整，结构简单，使用方便，利于推广。
申请人：江西金状元科教产业有限公司
地址：330000 江西省南昌市高新区火炬大街948号先锋软件园研发楼101室
国籍：CN
代理机构：厦门市精诚新创知识产权代理有限公司
代理人：方惠春
更多信息请下载全文后查看。
一种全自动无线扩音装置[实用新型专利]
专利名称：一种全自动无线扩音装置专利类型：实用新型专利
发明人：王元光,任庆辉,姚宗栋
申请号：CN202121607523.4
申请日：20210709
公开号：CN216313421U
公开日：
20220415
专利内容由知识产权出版社提供
摘要：一种全自动无线扩音装置，属于扩音装置技术领域，目的在于解决现有无线扩音装置需要频繁开关机、充电、调整等复杂繁琐操作的技术问题，提供一种使用便捷的全自动无线扩音装置。
本发明装置包括无线接收器、无线发射器。
无线发射器包括麦克风、调制/发射电路、发射天线、待机/工作检测电路、充/放电控制电路、蓄电池、充电输入接口。
无线接收器包括接收天线、解调/功放电路、扬声器、充电输出检测电路、AC/DC电源、定时控制电路、充电输出接口。
本发明无线接收器的充电输出接口与无线发射器的充电输入接口为机械、电气参数均相匹配的有线磁吸式或无线电磁感应式充电接口。
本发明可以实现装置自动开关机、自动充电等功能，使用非常便捷。
申请人：王浩宇
地址：273400 山东省临沂市费县费城街道钟罗山花园4号楼502室
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体机 ( 57 )摘要
本实 用新型公 开了 属于音响技术领域的 一 种用于学校电气化教室的红外无线扩声一体机， 包括壳体，所述壳体的一侧设置有音频线接口和 网线接口 ，所述壳体的一端设设置有USB接口 ，所 述壳体顶部的一端设置有感应部位，所述壳体顶 部的另一端安装有无线信号发生器，所述壳体顶 部对应感应部位和无线信号发生器之间的位置 设置有电 源开关 ，所述壳体顶部固定有支撑杆 ， 本实用新型通过麦克风和卡座的设置，麦克风底 部设置有充电口 ，卡座底部设置有接线柱，麦克 风卡接在卡座内时 ，接线柱与充电口相连，即可 对麦克风进行充电 ，麦克风与卡座的数量均为两 个 ，两个麦克风交替使 用 ，避免了麦克风电 量不 足进行充电时 ，无法使用的情况发生。
2CN 20928351源自 U说 明 书1/3 页
一种用于学校电气化教室的红外无线扩声一体机
技术领域 [0001] 本实用新型涉及音响技术领域，尤其涉及一种用于学校电气化教室的红外无线扩 声一体机。
背景技术 [0002] 红外无线教学扩声系统，利用台电公司具有自主知识产权的数字红外芯片，将话 筒音频信号以DQPSK的数字调制方法进行调制并通过红外线进行传输解调，系统的音频全 通道传输质量达到了完美的专业级别：频率响应可达到50-20kHz；信噪比达到85dB；失真度 小于0 .06%；最远传输可视距离可超过25米，实际应用范围大于12米半径；只要在信号可接 收的 情况下 ，系统均输出CD级音 质，具有抗干扰能 力强 ，便于使 用、管理 ，音 质清晰等特点 ， 但是目前市场上的红外无线扩声一体机 ，在教学使 用中 ，若麦克风电 量不足进行充电 时就 无法使用，且教师在使用移动式麦克风时，需要进行手持，存在很多不便之处。
权利要求书1页 说明书3页 附图2页
CN 209283517 U
CN 209283517 U
权 利 要 求 书
1/1 页
1 .一种用于学校电气化教室的红外无线扩声一体机，包括壳体（7），所述壳体（7）的一 侧设置有音频线接口（11）和网线接口（12），所述壳体（7）的一端设设置有USB接口（13），所 述壳体（7）顶部的一端设置有感应部位（1），所述壳体（7）顶部的另一端安装有无线信号发 生器（8），所述壳体（7）顶部对应感应部位（1）和无线信号发生器（8）之间的位置设置有电源 开关（2），所述壳体（7）顶部固定有支撑杆（3），所述支撑杆（3）的顶部固定有万向弯曲杆 （6），所述万向弯曲杆（6）远离支撑杆（3）的一端固定有连接杆（5），所述连接杆（5）远离万向 弯曲杆（6）的一端安装有第一话筒头（4），其特征在于：所述壳体（7）顶部的一侧设置有卡座 （10），所述卡座（10）的底部安装有接线柱（14），所述卡座（10）内壁卡接有麦克风（9），所述 麦克风（9）的底部设置有充电口（16），所述麦克风（9）的另一侧通过线体（20）与第二话筒头 （15）相连接，所述线体（20）与第二话筒头（15）之间安装有领夹（21），所述麦克风（9）的顶部 开设有插槽（18），所述第二话筒头（15）的底部固定有插杆（19）。
4 .根据权利要求1所述的一种用于学校电气化教室的红外无线扩声一体机，其特征在 于：所述插杆（19）与插槽（18）卡接，且所述插杆（19）的外径与插槽（18）的内径相等。
5 .根据权利要求1所述的一种用于学校电气化教室的红外无线扩声一体机，其特征在 于：所述麦克风（9）的一侧安装有卡板（17），所述卡板（17）与麦克风（9）之间平行设置。
(74)专利代理机构 北京联瑞联丰知识产权代理 事务所(普通合伙) 11411
代理人 张清彦
(51)Int .Cl . H04R 27/00(2006 .01)
(10)授权公告号 CN 209283517 U (45)授权公告日 2019.08.20
( 54 )实用新型名称 一 种 用于学校电 气化教室的 红外无线扩声
实用新型内容 [0003] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出一种用于学校电气 化教室的红外无线扩声一体机。 [0004] 为了实现上述目的，本实用新型采用了如下技术方案： [0005] 一种用于学校电气化教室的红外无线扩声一体机，包括壳体，所述壳体的一侧设 置有音频线接口 和网线接口 ，所述壳体的一端设设置有USB接口 ，所述壳体顶部的一端设置 有感应部位 ，所述壳体顶部的 另一端安装有无线信号发生器 ，所述壳体顶部对应感应部位 和无线信号发生器之间的 位置设置有电 源开关 ，所述壳体顶部固定有支撑杆 ，所述支撑杆 的 顶部固定有万向 弯曲杆 ，所述万向 弯曲 杆远离支撑杆的 一端固定有连接杆 ，所述连接杆 远离万向 弯曲 杆的 一端安装有第一话筒头 ，所述壳体顶部的 一 侧设置有卡座 ，所述卡座的 底部安装有接线柱 ，所述卡座内壁卡接有麦克风 ，所述麦克风的底部设置有充电口 ，所述麦 克风的 另一 侧通过线体与第二话筒头 相连接 ，所述线体与第二话筒头之间安装有领夹 ，所 述麦克风的顶部开设有插槽，所述第二话筒头的底部固定有插杆。 [0006] 进一步的，所述卡座与麦克风的数量均为两个，且所述卡座的内壁与麦克风的外 壁形状大小相适配。 [0007] 进一步的，所述接线柱与充电口的位置对应设置，所述接线柱与充电口卡接。 [0008] 进一步的，所述插杆与插槽卡接，且所述插杆的外径与插槽的内径相等。 [0009] 进一步的，所述麦克风的一侧安装有卡板，所述卡板与麦克风之间平行设置。 [0010] 与现有技术相比，本实用新型的有益效果是： [0011] （1）本实用新型设置了麦克风和卡座，通过麦克风和卡座的设置，麦克风底部设置 有充电 口 ，卡座底部设置有接线柱 ，麦克风卡接在卡座内时 ，接线柱与充电 口 相连 ，即可对 麦克风进行充电 ，麦克风与卡座的数量均为两个，两个麦克风交替使用，避免了麦克风电量 不足进行充电时，无法使用的情况发生；
2 .根据权利要求1所述的一种用于学校电气化教室的红外无线扩声一体机，其特征在 于：所述卡座（10）与麦克风（9）的数量均为两个，且所述卡座（10）的内壁与麦克风（9）的外 壁形状大小相适配。
3 .根据权利要求1所述的一种用于学校电气化教室的红外无线扩声一体机，其特征在 于：所述接线柱（14）与充电口（16）的位置对应设置，所述接线柱（14）与充电口（16）卡接。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920041737 .6
(22)申请日 2019 .01 .10
(73)专利权人 广州市迈致电子科技有限公司 地址 510000 广东省广州市广州高新技术 产业开发区开创大道2707号901B
(72)发明人 万灵芝
本实 用新型公 开了 属于音响技术领域的 一 种用于学校电气化教室的红外无线扩声一体机， 包括壳体，所述壳体的一侧设置有音频线接口和 网线接口 ，所述壳体的一端设设置有USB接口 ，所 述壳体顶部的一端设置有感应部位，所述壳体顶 部的另一端安装有无线信号发生器，所述壳体顶 部对应感应部位和无线信号发生器之间的位置 设置有电 源开关 ，所述壳体顶部固定有支撑杆 ， 本实用新型通过麦克风和卡座的设置，麦克风底 部设置有充电口 ，卡座底部设置有接线柱，麦克 风卡接在卡座内时 ，接线柱与充电口相连，即可 对麦克风进行充电 ，麦克风与卡座的数量均为两 个 ，两个麦克风交替使 用 ，避免了麦克风电 量不 足进行充电时 ，无法使用的情况发生。
2CN 20928351源自 U说 明 书1/3 页
一种用于学校电气化教室的红外无线扩声一体机
技术领域 [0001] 本实用新型涉及音响技术领域，尤其涉及一种用于学校电气化教室的红外无线扩 声一体机。
背景技术 [0002] 红外无线教学扩声系统，利用台电公司具有自主知识产权的数字红外芯片，将话 筒音频信号以DQPSK的数字调制方法进行调制并通过红外线进行传输解调，系统的音频全 通道传输质量达到了完美的专业级别：频率响应可达到50-20kHz；信噪比达到85dB；失真度 小于0 .06%；最远传输可视距离可超过25米，实际应用范围大于12米半径；只要在信号可接 收的 情况下 ，系统均输出CD级音 质，具有抗干扰能 力强 ，便于使 用、管理 ，音 质清晰等特点 ， 但是目前市场上的红外无线扩声一体机 ，在教学使 用中 ，若麦克风电 量不足进行充电 时就 无法使用，且教师在使用移动式麦克风时，需要进行手持，存在很多不便之处。
权利要求书1页 说明书3页 附图2页
CN 209283517 U
CN 209283517 U
权 利 要 求 书
1/1 页
1 .一种用于学校电气化教室的红外无线扩声一体机，包括壳体（7），所述壳体（7）的一 侧设置有音频线接口（11）和网线接口（12），所述壳体（7）的一端设设置有USB接口（13），所 述壳体（7）顶部的一端设置有感应部位（1），所述壳体（7）顶部的另一端安装有无线信号发 生器（8），所述壳体（7）顶部对应感应部位（1）和无线信号发生器（8）之间的位置设置有电源 开关（2），所述壳体（7）顶部固定有支撑杆（3），所述支撑杆（3）的顶部固定有万向弯曲杆 （6），所述万向弯曲杆（6）远离支撑杆（3）的一端固定有连接杆（5），所述连接杆（5）远离万向 弯曲杆（6）的一端安装有第一话筒头（4），其特征在于：所述壳体（7）顶部的一侧设置有卡座 （10），所述卡座（10）的底部安装有接线柱（14），所述卡座（10）内壁卡接有麦克风（9），所述 麦克风（9）的底部设置有充电口（16），所述麦克风（9）的另一侧通过线体（20）与第二话筒头 （15）相连接，所述线体（20）与第二话筒头（15）之间安装有领夹（21），所述麦克风（9）的顶部 开设有插槽（18），所述第二话筒头（15）的底部固定有插杆（19）。
4 .根据权利要求1所述的一种用于学校电气化教室的红外无线扩声一体机，其特征在 于：所述插杆（19）与插槽（18）卡接，且所述插杆（19）的外径与插槽（18）的内径相等。
5 .根据权利要求1所述的一种用于学校电气化教室的红外无线扩声一体机，其特征在 于：所述麦克风（9）的一侧安装有卡板（17），所述卡板（17）与麦克风（9）之间平行设置。
(74)专利代理机构 北京联瑞联丰知识产权代理 事务所(普通合伙) 11411
代理人 张清彦
(51)Int .Cl . H04R 27/00(2006 .01)
(10)授权公告号 CN 209283517 U (45)授权公告日 2019.08.20
( 54 )实用新型名称 一 种 用于学校电 气化教室的 红外无线扩声
实用新型内容 [0003] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出一种用于学校电气 化教室的红外无线扩声一体机。 [0004] 为了实现上述目的，本实用新型采用了如下技术方案： [0005] 一种用于学校电气化教室的红外无线扩声一体机，包括壳体，所述壳体的一侧设 置有音频线接口 和网线接口 ，所述壳体的一端设设置有USB接口 ，所述壳体顶部的一端设置 有感应部位 ，所述壳体顶部的 另一端安装有无线信号发生器 ，所述壳体顶部对应感应部位 和无线信号发生器之间的 位置设置有电 源开关 ，所述壳体顶部固定有支撑杆 ，所述支撑杆 的 顶部固定有万向 弯曲杆 ，所述万向 弯曲 杆远离支撑杆的 一端固定有连接杆 ，所述连接杆 远离万向 弯曲 杆的 一端安装有第一话筒头 ，所述壳体顶部的 一 侧设置有卡座 ，所述卡座的 底部安装有接线柱 ，所述卡座内壁卡接有麦克风 ，所述麦克风的底部设置有充电口 ，所述麦 克风的 另一 侧通过线体与第二话筒头 相连接 ，所述线体与第二话筒头之间安装有领夹 ，所 述麦克风的顶部开设有插槽，所述第二话筒头的底部固定有插杆。 [0006] 进一步的，所述卡座与麦克风的数量均为两个，且所述卡座的内壁与麦克风的外 壁形状大小相适配。 [0007] 进一步的，所述接线柱与充电口的位置对应设置，所述接线柱与充电口卡接。 [0008] 进一步的，所述插杆与插槽卡接，且所述插杆的外径与插槽的内径相等。 [0009] 进一步的，所述麦克风的一侧安装有卡板，所述卡板与麦克风之间平行设置。 [0010] 与现有技术相比，本实用新型的有益效果是： [0011] （1）本实用新型设置了麦克风和卡座，通过麦克风和卡座的设置，麦克风底部设置 有充电 口 ，卡座底部设置有接线柱 ，麦克风卡接在卡座内时 ，接线柱与充电 口 相连 ，即可对 麦克风进行充电 ，麦克风与卡座的数量均为两个，两个麦克风交替使用，避免了麦克风电量 不足进行充电时，无法使用的情况发生；
2 .根据权利要求1所述的一种用于学校电气化教室的红外无线扩声一体机，其特征在 于：所述卡座（10）与麦克风（9）的数量均为两个，且所述卡座（10）的内壁与麦克风（9）的外 壁形状大小相适配。
3 .根据权利要求1所述的一种用于学校电气化教室的红外无线扩声一体机，其特征在 于：所述接线柱（14）与充电口（16）的位置对应设置，所述接线柱（14）与充电口（16）卡接。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920041737 .6
(22)申请日 2019 .01 .10
(73)专利权人 广州市迈致电子科技有限公司 地址 510000 广东省广州市广州高新技术 产业开发区开创大道2707号901B
(72)发明人 万灵芝
