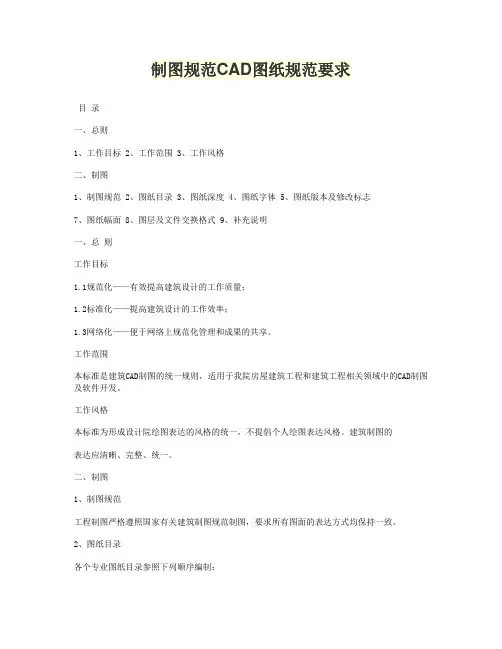

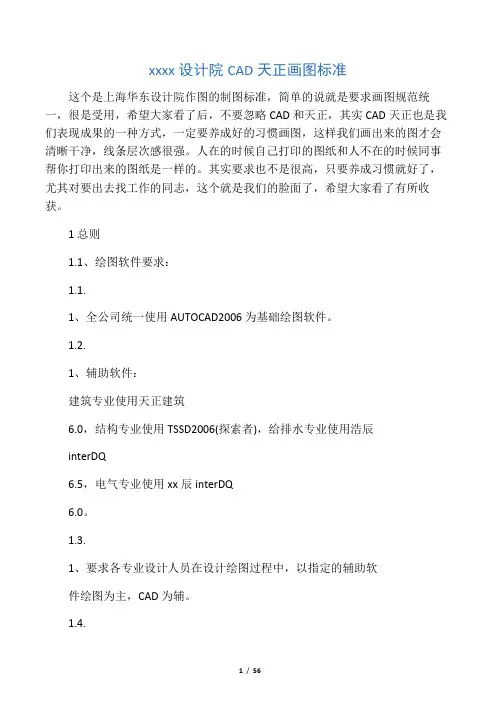

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx (汉字单线)。
《安徽省电力设计院CAD制图统一规定》(试行)为了使设计图纸的图面形式更加标准、统一和规范,提高图纸设计质量,体现我院综合设计水平,特制订本规定。
凡我院出版的设计制图成品,除应按照《电力工程制图标准》DL5028-93执行外,需要严格按本规定执行。
本规定结合院新的企业标志(logo)的使用,对图签、图框、图纸目录及图中不同位置的字型、字高和尺寸、轴线号、图线、标高、等进行了新的统一规定,待在使用中不断完善和扩大规定范围,以期达到更加标准、规范的目的。
一、图框、图标院图框、图标采用统一模式:使用图框生成程序。
图标上的文字已统一,设计人只能修改文字内容(包括工程名、图名、图号、设计阶段、图纸级别的文字内容)不得修改形文件及字高;图纸级别统一用1,2,3、4等,或压力管道等级。
修改提示:本次更换成了新院标,图框边框增加了对中符号和图幅栏及版权所有申明,级别栏加大以便填写压力管道等级。
二、图纸目录院目录采用统一目录: 使用目录模板(包括续页):Ahy_ml.dwg 目录上的文字已统一,设计人只需修改文字内容不得修改形文件及字高。
修改提示:本次目录的签署改为与图纸一致(签署为设计、校核、审核、批准共四级,备注栏用于但不限于说明该工程的项目经理和主设人的姓名),目录序号由原18增加到23,续页序号增加到第52。
目录和续页均增加了院新标志。
三、字型、字高院制图字型文件一律采用Ahy_zf.shx和Ahy_hz.shx,宽度因子为0.8(如遇间距较短较难标注时,可为0.75)。
图内的汉字字高一般为3~4mm,图纸中说明部分用4~5mm。
尺寸标注采用Ahy_zf.shx (字高3~3.5mm)。
注:采用软件生成的图纸及部分厂家图纸除外。
四、图线图线宽度b取0.7mm,其他按表DL5028-93 2.3.2取用。
轴线──CENTER、CENTER2虚线──HIDDEN、HIDDEN2线型比例──图纸比例×10剖面剖切符号的编号统一采用: 1-1、2-2 、3-3...;Ⅰ、Ⅱ、Ⅲ;A-A、B-B 、C-C...。
设计部cad制图规范(2011)编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(设计部cad制图规范(2011))的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为设计部cad制图规范(2011)的全部内容。
施工图CAD制图规范设计部编制(版权所有,翻印必究)规范说明一、目的1。
1统一本公司设计部工程图纸制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要制定本标准,从而满足客户的要求及提升企业形象。
二、适用范围2。
1本标准是CAD工程制图的基本规定,适用于公司内部总图、建筑、结构、给排水、电气、绿化等各专业制图。
三、参考资料3。
1 CAD工程制图规则 GB/T 18229-20003.2本公司相关规范及规定四、文件控制4.1本规范在应用过程中若有任何更改、删除、增添内容,需送公司设计总监批核后,制图细则一、图纸幅面规格1。
1幅面及图框尺寸(mm)1.2图纸的短边一般不应加长,长边可加长,但应符合下表的规定:(单位:mm)图纸宜横式使用;必要时,也可立式使用.1。
4一个工程设计中,每个专业所使用的图纸,一般不宜多于两种幅面,尽量采用A2图幅,装订为A2版面.二、比例2。
1图样的比例,应为图形与实物相对应的线性尺寸之比。
比例的大小,是指其比值的大小,如1:50大于1:100。
2.2绘图时优先选用下表中的“常用比例”,在特殊情况下允许采用“可用比例”。
工程设计图纸选用的比例三、图线3。
1图线线宽分为粗、中粗、中细、细四种,在同一张图纸中,通常一个图样所用的线宽不得超过四种。
3。
2 CAD制图中最终成果打印出图线宽请参考下表执行:四、字体4。
设计院cad制图标准设计院CAD制图标准。
在设计院进行CAD制图时,需要遵循一定的标准和规范,以确保图纸的质量和准确性。
本文将介绍设计院CAD制图标准的相关内容,包括图纸纸张规格、图框设置、图层管理、文字标注、尺寸标注等方面的要求。
首先,设计院CAD制图的图纸纸张规格应符合国家标准,常用的有A0、A1、A2、A3、A4等规格,根据具体的制图需求进行选择。
在绘制图纸时,应将图框设置在合适的位置,包括图纸的标题栏、项目名称、图号、比例尺等内容,同时要求图框的线条粗细和样式要统一,整体布局要美观大方。
其次,图层管理是CAD制图中非常重要的一环,应根据不同的图形元素设置不同的图层,如建筑、结构、给排水、电气等,以便于后期的修改和管理。
在图层设置时,要求图层命名规范,避免出现重复或混乱的情况,同时要统一图层的颜色和线型,以便于区分和识别。
文字标注是CAD制图中必不可少的一环,应根据图纸的具体内容进行文字标注,包括项目名称、图号、比例尺、图例说明、尺寸标注等内容,文字要求清晰易读,字体统一规范,大小适中,与图纸的比例协调一致。
尺寸标注是CAD制图中非常重要的一环,应根据图纸的具体内容进行尺寸标注,包括线性尺寸、角度尺寸、半径尺寸等内容,尺寸标注要求清晰明了,尺寸线和标注文字要与图形元素相互关联,便于理解和识别。
总的来说,设计院CAD制图标准要求图纸的纸张规格、图框设置、图层管理、文字标注、尺寸标注等方面都要符合国家标准和行业规范,以确保图纸的质量和准确性。
只有严格按照标准进行制图,才能提高图纸的可读性和可维护性,为设计和施工提供可靠的依据。
通过本文的介绍,相信大家对设计院CAD制图标准有了更深入的了解,希望大家在实际的制图工作中能够严格遵守相关标准和规范,提高图纸的质量,为工程建设提供优质的图纸支持。

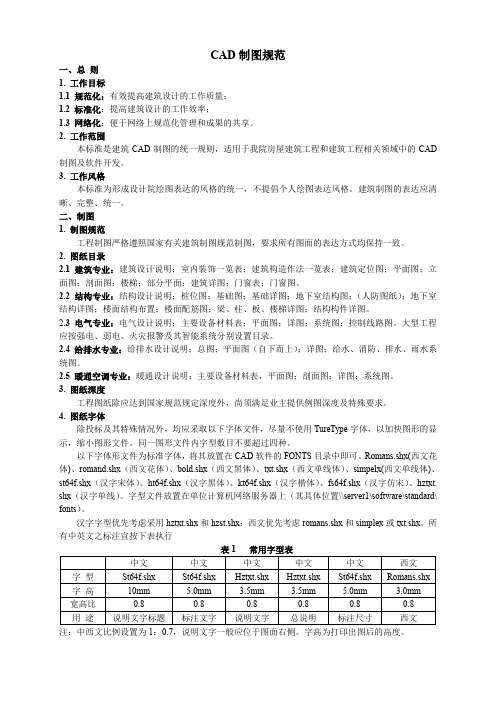

CAD制图规范一、总则1. 工作目标1.1 规范化:有效提高建筑设计的工作质量;1.2 标准化:提高建筑设计的工作效率;1.3 网络化:便于网络上规范化管理和成果的共享。
2. 工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图及软件开发。
3. 工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1. 制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2. 图纸目录2.1 建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
2.2 结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
2.3 电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
2.4 给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
2.5 暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
3. 图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4. 图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt. shx(汉字单线)。
设计院CAD制图规范篇一:正规设计院内部的制图标准看一下正规设计院内部的制图标准。
中国建筑设计研究院(上海);上海中森建筑与工程设计顾问的内部标准。
一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准,解决计算机资源共享问题,提高设计效率,特制定本规定,各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海);上海中森建筑与工程设计顾问的图签,并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1.房屋建筑CAD制图统一规则 GB/T 18122-20002.CAD工程制图规则 GB/T 18229-20003.房屋建筑制图统一标准 GB/T 50001-20014.建筑制图标准 GB/T 50104-20015.建筑结构制图标准GB/T 50105-20016.混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17.给水排水制图标准GB/T 50106-20018.采暖通风与空气调节制图标准 GB/T 50114-20019.电气制图 GB4728.1-8510.住宅弱电设计标准图 DBJT08-97-200211.住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1.图幅与格式幅面代号A0 A1A2 A3A4宽度╳长度841╳1189 594╳841 420╳594 297╳420210╳297图框边距C 10 5A0以及A1图框允许加长,但必须按基本幅面的长边(L)成1/4倍增加,不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。
每项工程图幅应统一,如采用一种图幅确有困难,一个子项工程图幅不得超过二种。
2.标题栏中国建筑设计研究院(上海);上海中森建筑与工程设计顾问的图框统一格式已制成标准图块。
设计院CAD制图规范在设计院的工作中,CAD 制图是一项至关重要的技能。
为了确保图纸的准确性、规范性和可读性,制定一套完善的 CAD 制图规范是必不可少的。
一、图层设置图层的合理设置是 CAD 制图规范的基础。
首先,要根据不同的图形元素,如墙体、门窗、家具、标注等,分别创建对应的图层。
每个图层应具有清晰明确的名称,以便于识别和管理。
同时,要为每个图层设置合适的颜色、线型和线宽。
例如,墙体图层可以设置为粗实线,颜色为黑色;门窗图层可以设置为中实线,颜色为蓝色。
在设置图层时,还需要注意图层的显示顺序。
一般来说,底层的图形元素(如墙体)应位于上层图形元素(如家具)的下方,以保证图形的层次感和清晰度。
二、字体与标注1、字体在 CAD 制图中,应使用统一的字体样式和大小。
中文字体通常采用宋体或仿宋体,英文字体采用 Arial 或 Times New Roman。
字体的高度应根据图纸的比例和打印尺寸进行合理设置,一般来说,标注文字的高度为 35mm 左右,说明文字的高度为 5mm 左右。
2、标注标注是图纸中非常重要的组成部分,它能够准确地传达图形的尺寸和信息。
标注样式应统一,包括标注线的颜色、线型、线宽,箭头的样式和大小,以及文字的位置和高度等。
标注的尺寸应准确无误,并且要注意标注的精度和单位。
三、图形比例在 CAD 制图中,要根据实际情况选择合适的图形比例。
常见的比例有 1:50、1:100、1:200 等。
图形比例的选择应考虑图纸的用途和打印尺寸,以保证图纸在打印后能够清晰地表达设计意图。
在绘制图形时,要按照选定的比例进行缩放,确保图形的尺寸与实际尺寸相符。
同时,要在图纸的标题栏中注明图形的比例。
四、图框与标题栏1、图框图框的格式和尺寸应符合国家标准或设计院的内部规定。
一般来说,图框包括外框和内框,外框的尺寸较大,用于装订图纸;内框的尺寸较小,用于绘制图形。
2、标题栏标题栏应位于图纸的右下角,包含图纸的名称、编号、比例、设计单位、设计人员、审核人员、日期等信息。
设计院cad的制图标准设计院CAD的制图标准。
在设计院CAD的制图过程中,标准化是非常重要的。
标准化的制图可以提高工作效率,减少错误,保证图纸的质量。
因此,设计院CAD的制图标准是非常必要的。
本文将就设计院CAD的制图标准进行详细介绍。
首先,设计院CAD的制图标准应包括图纸的格式要求。
图纸的格式要求包括图幅、边框、折叠线等内容。
图幅的大小应符合国家标准,边框的宽度应符合公司规定,折叠线的位置应符合标准要求。
这些都是制图过程中必须要严格遵守的标准。
其次,设计院CAD的制图标准还应包括图形的绘制要求。
图形的绘制要求包括线型、线宽、文字高度等内容。
线型的选择应符合国家标准,线宽的设置应符合公司规定,文字高度的选择应符合标准要求。
这些都是制图过程中需要特别注意的细节。
另外,设计院CAD的制图标准还应包括图纸的标注要求。
图纸的标注要求包括尺寸标注、文字标注、符号标注等内容。
尺寸标注的位置应符合国家标准,文字标注的字体应符合公司规定,符号标注的形式应符合标准要求。
这些都是制图过程中需要严格遵守的规定。
最后,设计院CAD的制图标准还应包括图纸的审查要求。
图纸的审查要求包括内部审查、外部审查等内容。
内部审查应由设计人员进行,外部审查应由专业人员进行。
审查的内容应包括格式、绘制、标注等方面。
只有经过严格的审查,图纸才能够符合标准要求。
综上所述,设计院CAD的制图标准是非常重要的。
只有严格遵守标准,才能够保证图纸的质量,提高工作效率。
因此,设计院CAD的制图标准应当得到充分重视,制定合理的标准,加强培训,提高人员素质,保证图纸的质量。

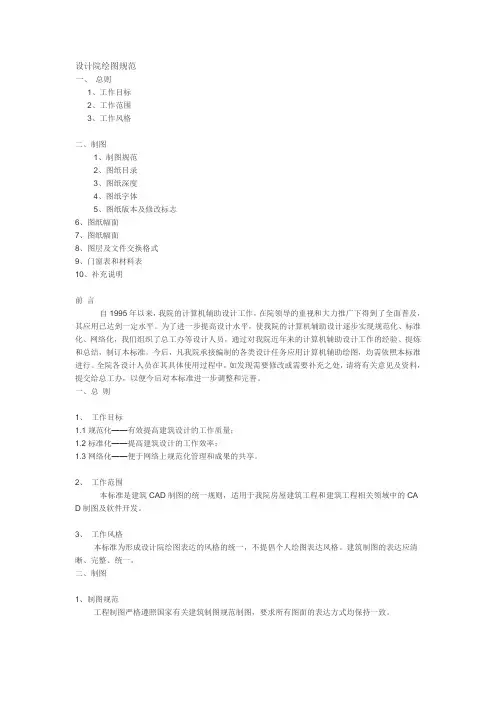

设计院绘图规范一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式9、门窗表和材料表10、补充说明前言自1995年以来,我院的计算机辅助设计工作,在院领导的重视和大力推广下得到了全面普及,其应用已达到一定水平。
为了进一步提高设计水平,使我院的计算机辅助设计逐步实现规范化、标准化、网络化,我们组织了总工办等设计人员,通过对我院近年来的计算机辅助设计工作的经验、提炼和总结,制订本标准。
今后,凡我院承接编制的各类设计任务应用计算机辅助绘图,均需依照本标准进行。
全院各设计人员在其具体使用过程中,如发现需要修改或需要补充之处,请将有关意见及资料,提交给总工办,以便今后对本标准进一步调整和完善。
一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CA D制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
南京环美科技股份有限公司
CAD制图
1.1 CAD制图规范
一、基本要求
1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
二、比例
常用比例有:
1:1,1:2 ,1:3 ,1:4 ,1:5 ,1:6 ,1:10 ,1:15,1:20 ,1:25,1:30,1:40 ,1:50、1:60,1:80,1:100,1:150,1:200,1:250,1:300,1:400,1:500。
三、线型
1.粗实线:0.3mm
1).平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)(构筑物)2).室内外立面图的轮廓。
3).建筑装饰构造详图的建筑物表面线。
2.中实线:0.15-0.18mm
1).平、剖面图中被剖切的次要建筑构造的轮廓线。
2).室内外平顶、立、剖面图中建筑构配件的轮廓线。
3).建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm
1).填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm
1).室内平面、顶面图中未剖切到的主要轮廓线。
2).建筑构造及建筑装饰构配件不可见的轮廓线。
3).拟扩建的建筑轮廓线。
4).外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm
1).中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm
1).不需画全的断开界线。
四、打印出图笔号1-10号线宽设置
1号红色0.1mm
2号黄色0.1-0.13mm
3号绿色0.1-0.13mm
4号浅兰色0.15-0.18mm
5号深兰色0.3-0.4mm
6号紫色0.1-0.13mm
7号白色0.1-0.13mm
8.9号灰色0.05-0.1mm
10号红色0.6-1mm
10号特粗线:1).立面地坪线;2).索引剖切符号;3).图标上线;4).索引图标中表示索引图在本图的短线
五、剖切索引符号
1. m: ø12mm(在A0、A1、A2、图纸)
2. m: ø10mm(在A3、A4图纸)
3. 特粗线到索引线为剖视方向
4. A: 字高5mm(在A0、A1、A2、图纸)
字高4mm(在A3、A4图纸)
5. B-01:字高3mm(在A0、A1、A2、图纸)
字高2.5mm(在A3、A4图纸)
6. A为索引图号,B-01为索引图纸号,B-01为“表示索引在本图”。
六、平、立面索引符号
1.m: ø12mm(在A0、A1、A2图纸)
2.m: ø10mm(在A3、A4图纸)
3.A1-A4:字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
5.箭头为视图方向。
七、大样图索引
大样引出框大样引出框
1.m: ø12mm(在A0、A1、A2图纸)
2.m: ø12mm(在A3、A4图纸)
3.A:字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
4.B-01:字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
八、图标
1.图名:字高7mm(在A0、A1、A2图纸)
字高5mm(在A3、A4图纸)
2.比例及英文图名:字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
九、文字注释
1. 引出线为箭头或点,引出线为统一体,由标注命令引线制作。
2.文字说明:字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
十、标高符号
1. 数字:字高
2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
2.符号为等腰直角三角形。
3.数字以m计单位,小数点后留三位。
4.零点标高写成±0.000,正数标高不注“+”,负数标高应注“-”。
5.同样位置不同标高标注。
十一、轴线符号
1.n: ø10mm,字高4mm (在A0、A1、A2图纸)
2.n: ø8mm,字高3.5mm (在A3、A4图纸)
十二、尺寸符号
1.尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit(ed)命令。
2.尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm。
3.半径、直径标注时箭头样式为实心闭合箭头。
4.标注字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
5.标注文字距尺寸线1-1.5mm
十三、坡度标注
十四、设置图层
一、图层管理.
一般水处理制图分层:构筑物、设备、管线、中心线、虚线等。
制图时分清各层便于调整图纸,节省时间。
十五、线条分色
制图时将墙体、家具、填充线、文字、分格线等线条颜色区分,便于在电脑显示时一目了然。
十六、注意点:
1.选择合适的图框:图幅占到图框的80%左右;
2.文字高度要求在打印图纸时高度为3mm~
3.5mm,实在位置小,可以放到2.5mm;
3.图纸基本上按1:1制图,只放大或缩小图框,不放大或缩小图形,特殊情况可以发大图形,但是标注是注意标注比例,显示尺寸一定要是真实尺寸(在标注样式里选择比例)。
我们常遇到的特殊情况是画管路图或电气电缆走向图,平面图
很大,但管线相比很细很紧,这样图纸打出来管线无法看清,这时可以放大图形;如果放大图形后,图形还是太大,可以对图形进行分割,把一张图按区域分成几部分,分别加图框画图,但要注意边界线位置,图纸合起来与总图一起画相同。
1.2 图集收集
水处理图纸分为工艺图纸和综合图纸。
工艺图纸主要是以工艺单体为对象,了解工艺结构,配套设施等,综合图纸以污水处理厂为对象,学习工艺布置,管线等。
工艺图纸分类:
物化处理:混凝沉淀池、芬顿池、微电解,沉砂池,沉淀池、过滤器等。
生化处理:A/O、A2/O、生物接触氧化池,水解池等。
膜处理:DF膜、反渗透膜、MBR等。
综合图纸:污水厂平面图,管路图,管沟图等。
