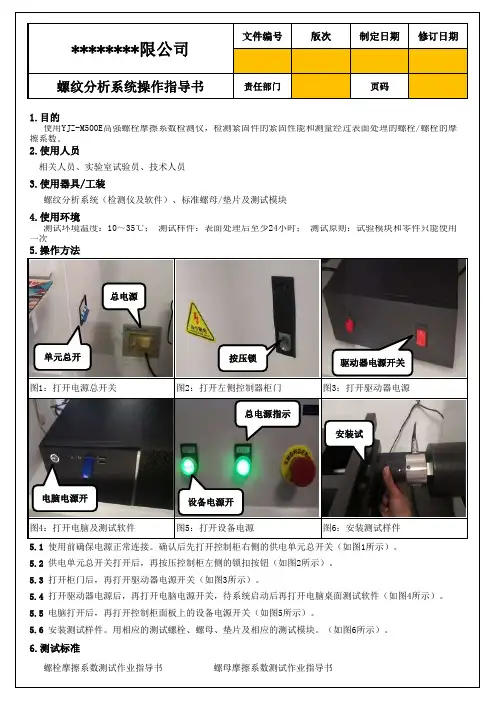

紧固件螺纹摩擦系数试验方法

6.测试标准
螺栓摩擦系数测试作业指导书 螺母摩擦系数测试作业指导书 螺纹分析系统（检测仪及软件）、标准螺母/垫片及测试模块
4.使用环境
测试环境温度：10～35℃； 测试样件：表面处理后至少24小时； 测试原则：试验模块和零件只能使用一次
3.使用器具/工装
5.操作方法
1.目的 使用YJZ-M500E高强螺栓摩擦系数检测仪，检测紧固件的紧固性能和测量经过表面处理的螺栓/螺栓的摩擦系数。

2.使用人员
相关人员、实验室试验员、技术人员
图1：打开电源总开关图2：打开左侧控制器柜门
图3：打开驱动器电源
5.4 打开驱动器电源后，再打开电脑电源开关，待系统启动后再打开电脑桌面测试软件（如图4所示）。

5.5 电脑打开后，再打开控制柜面板上的设备电源开关（如图5所示）。

5.6 安装测试样件。

用相应的测试螺栓、螺母、垫片及相应的测试模块。

（如图6所示）。

图4：打开电脑及测试软件图5：打开设备电源图6：安装测试样件
5.1 使用前确保电源正常连接。

确认后先打开控制柜右侧的供电单元总开关（如图1所示）。

5.2 供电单元总开关打开后，再按压控制柜左侧的锁扣按钮（如图2所示）。

5.3 打开柜门后，再打开驱动器电源开关（如图3所示）。

螺纹分析系统操作指导书
责任部门页码
********限公司
文件编号版次制定日期修订日期总电源
单元总开
按压锁驱动器电源开关电脑电源开
设备电源开总电源指示安装试。

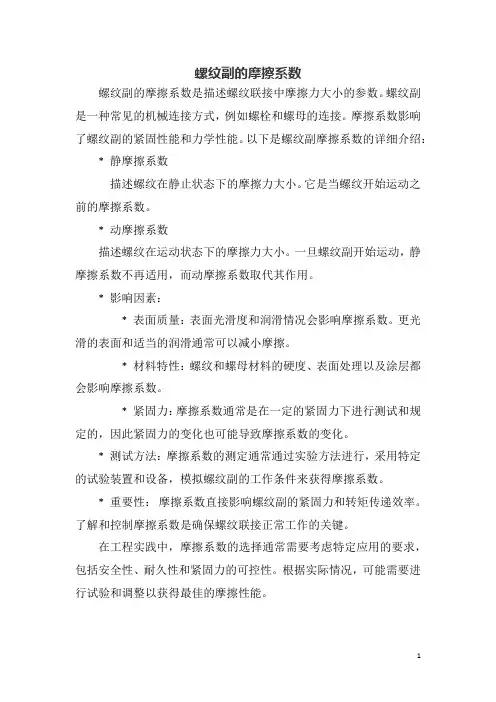

螺纹副的摩擦系数
螺纹副的摩擦系数是描述螺纹联接中摩擦力大小的参数。

螺纹副是一种常见的机械连接方式，例如螺栓和螺母的连接。

摩擦系数影响了螺纹副的紧固性能和力学性能。

以下是螺纹副摩擦系数的详细介绍：* 静摩擦系数
描述螺纹在静止状态下的摩擦力大小。

它是当螺纹开始运动之前的摩擦系数。



* 动摩擦系数
描述螺纹在运动状态下的摩擦力大小。

一旦螺纹副开始运动，静摩擦系数不再适用，而动摩擦系数取代其作用。



* 影响因素：
* 表面质量：表面光滑度和润滑情况会影响摩擦系数。

更光滑的表面和适当的润滑通常可以减小摩擦。

* 材料特性：螺纹和螺母材料的硬度、表面处理以及涂层都会影响摩擦系数。

* 紧固力：摩擦系数通常是在一定的紧固力下进行测试和规定的，因此紧固力的变化也可能导致摩擦系数的变化。

* 测试方法：摩擦系数的测定通常通过实验方法进行，采用特定的试验装置和设备，模拟螺纹副的工作条件来获得摩擦系数。


* 重要性：摩擦系数直接影响螺纹副的紧固力和转矩传递效率。

了解和控制摩擦系数是确保螺纹联接正常工作的关键。



在工程实践中，摩擦系数的选择通常需要考虑特定应用的要求，包括安全性、耐久性和紧固力的可控性。

根据实际情况，可能需要进行试验和调整以获得最佳的摩擦性能。

1。

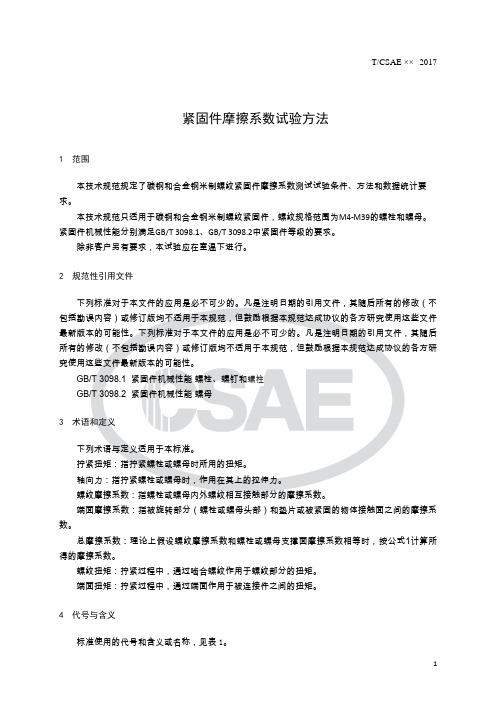

紧固件摩擦系数试验方法1 范围本技术规范规定了碳钢和合金钢米制螺纹紧固件摩擦系数测试试验条件、方法和数据统计要求。

本技术规范只适用于碳钢和合金钢米制螺纹紧固件，螺纹规格范围为M4‐M39的螺栓和螺母。

紧固件机械性能分别满足GB/T 3098.1、GB/T 3098.2中紧固件等级的要求。

除非客户另有要求，本试验应在室温下进行。

2 规范性引用文件下列标准对于本文件的应用是必不可少的。

凡是注明日期的引用文件，其随后所有的修改（不包括勘误内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究使用这些文件最新版本的可能性。

下列标准对于本文件的应用是必不可少的。

凡是注明日期的引用文件，其随后所有的修改（不包括勘误内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究使用这些文件最新版本的可能性。

GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱GB/T 3098.2 紧固件机械性能 螺母3 术语和定义下列术语与定义适用于本标准。

拧紧扭矩：指拧紧螺栓或螺母时所用的扭矩。

轴向力：指拧紧螺栓或螺母时，作用在其上的拉伸力。

螺纹摩擦系数：指螺栓或螺母内外螺纹相互接触部分的摩擦系数。

端面摩擦系数：指被旋转部分（螺栓或螺母头部）和垫片或被紧固的物体接触面之间的摩擦系数。

总摩擦系数：理论上假设螺纹摩擦系数和螺栓或螺母支撑面摩擦系数相等时，按公式1计算所得的摩擦系数。

螺纹扭矩：拧紧过程中，通过啮合螺纹作用于螺纹部分的扭矩。

端面扭矩：拧紧过程中，通过端面作用于被连接件之间的扭矩。

4 代号与含义标准使用的代号和含义或名称，见表1。

表1 代号与含义符号含义或名称单位d 螺栓公称直径mmD 螺母公称直径mmd2螺纹中径mmd h垫片或支撑板的孔径mmD b螺母或螺栓头下支撑面摩擦直径mmD0支撑面外径d wmin或d kmin （见产品标准）mmF 轴向力NP 螺距mmT 拧紧扭矩N.mT b端面摩擦扭矩N.mT th螺纹扭矩 N.mμb端面摩擦系数μth螺纹摩擦系数μtot总摩擦系数5 试验原理使用专业设备将螺栓或螺母以规定的速度拧紧到标准要求的扭矩或轴向力值，得到拧紧扭矩、螺纹或头部扭矩和轴向力的数值，在假设螺纹摩擦系数和螺栓或螺母支撑面摩擦系数相等时通过公式1计算出螺栓或螺母的总摩擦系数。

《紧固件摩擦系数试验方法》编制说明（标准送审稿）a．工作简况1、任务来源本标准依据中国汽车工程学会2014年12月12日印发中汽学函[2014]73号《中国汽车工程学会技术规范起草任务书》/任务书编号2014-3制定，标准名称《紧固件摩擦系数试验方法》。

本标准主要完成单位：上海汽车集团股份有限公司乘用车公司、泛亚汽车技术中心有限公司、神龙汽车有限公司、重庆长安汽车股份有限公司、上汽大众汽车有限公司、一汽-大众汽车有限公司、浙江吉利汽车研究院有限公司、北京宝沃汽车有限公司、奇瑞汽车股份有限公司、北京汽车研究总院有限公司、北京新能源汽车股份有限公司、北京汽车股份有限公司、上汽通用五菱汽车股份有限公司、一汽轿车股份有限公司、菲亚特克莱斯勒亚太投资有限公司、福特汽车工程研究（南京）有限公司、东风商用车有限公司、南通申海工业科技有限公司、浙江捷能汽车零部件有限公司、麦德美乐思科技（苏州）有限公司、美加力新能源科技（海安）有限公司、宁波敏达机电有限公司、恩欧富涂料商贸（上海）有限公司、上海孜孜科技有限公司、上海热策电子科技有限公司。

2、主要工作过程2015年12月由上海汽车集团股份有限公司乘用车公司向中国汽车工程学会（以下简称中汽学会）提出制定《紧固件摩擦系数试验方法》标准的申请，2016年1月成立了标准工作组，提出撰写思路并进行分工。

标准工作组于2016年3月在上海召开了标准启动会，会议确认了标准工作计划、撰写大纲、章节目录和工作分工。

2016年7月，标准工作组组织召开紧固件摩擦系数研讨会。

2016年10月-2017年4月，标准工作组完成了标准零件的准备工作。

2017年4月中旬，标准工作组在昆山进行了标准试验方案讨论会议。

2017年5月-2017年6月，标准工作组完成相关实验验证和统计工作，并完成标准定稿版本。

2017年7月，标准工作组在无锡进行了标准定稿的评审。

2017年10月，向中国汽车工程学会提交标准送审稿。

紧固件摩擦系数-概述说明以及解释1.引言1.1 概述概述部分的内容可以按照以下方式编写：在紧固件设计和应用中，摩擦系数是一个十分重要的参数。

摩擦系数是指在两个表面接触并相对滑动时所产生的摩擦力与正压力之比。

它不仅会影响到紧固件的性能和可靠性，也会对装配过程和使用寿命产生重要的影响。

在工程实践中，选择合适的摩擦系数对于确保紧固件的工作正常以及减少因松动或脱落而引起的潜在危险十分重要。

低摩擦系数可确保紧固件在正常工作条件下保持稳定，而高摩擦系数则可以提高紧固件的保持力。

然而，摩擦系数的确定并不是一个简单的过程。

它受到多种因素的影响，包括材料的选择、表面处理、润滑条件等。

因此，在设计和选择紧固件时，需要综合考虑各种因素以确定最合适的摩擦系数。

本文将从紧固件的定义和分类开始，介绍摩擦系数的概念和作用，深入探讨影响紧固件摩擦系数的因素，并介绍常用的测试方法。

最后，我们将总结摩擦系数对紧固件性能的影响，探讨摩擦系数的优化方法，以及紧固件摩擦系数在不同应用领域中的具体应用。

通过对紧固件摩擦系数的研究，我们可以更好地理解该参数的重要性和潜在价值，为紧固件的设计和选择提供科学依据。

综上所述，本文旨在全面介绍紧固件摩擦系数及其相关内容，希望能够对读者在紧固件设计和选择方面提供有益的参考和指导。

文章结构部分的内容为：1.2 文章结构本文共分为三个部分：引言、正文和结论。

（1）引言部分主要包括概述、文章结构、目的和总结四个方面。

概述部分对紧固件摩擦系数的重要性进行了简要介绍，并引出了摩擦系数对紧固件性能的影响。

文章结构部分向读者介绍了文章的整体结构，包括引言、正文和结论三个部分，并简要描述了每个部分的内容。

目的部分明确了本文的研究目标，即探讨紧固件摩擦系数的定义、影响因素、测试方法，以及摩擦系数对紧固件性能的影响和优化方法。

总结部分提前总结了文章的主要内容和结论。

（2）正文部分是本文的核心内容，主要包括紧固件的定义和分类、摩擦系数的概念和作用、影响紧固件摩擦系数的因素，以及紧固件摩擦系数的测试方法。

螺纹的摩擦系数摩擦系数的定义摩擦系数是描述两个物体之间相互接触时阻碍相对运动的力量大小的物理量。

在实际应用中，我们常常需要了解不同材料或表面之间的摩擦性能，以便选择合适的材料、设计有效的机械结构或优化工艺。

螺纹与摩擦系数螺纹是一种常见的机械连接方式，广泛应用于各种机械设备和结构中。

螺纹连接在工程中具有重要作用，其紧固效果和可靠性与螺纹摩擦系数密切相关。

螺纹连接包括内螺纹和外螺纹两部分，在紧固过程中，由于螺纹表面间存在接触，并且存在一定程度的相对滑动，因此摩擦力会对连接紧固力产生影响。

而摩擦系数就是描述这种影响大小的物理量。

影响螺纹摩擦系数的因素1. 材料特性不同材料之间的接触会产生不同的摩擦系数。

通常情况下，金属与金属之间的摩擦系数较低，而金属与非金属之间的摩擦系数较高。

这是因为金属表面具有较好的光洁度和平整度，而非金属表面则相对粗糙，容易产生更大的接触面积和摩擦力。

2. 表面处理表面处理是改善螺纹连接摩擦性能的重要手段之一。

通过采用磨削、抛光、镀涂等工艺，可以提高螺纹表面的平整度和光洁度，减小表面粗糙度，从而降低螺纹连接的摩擦系数。

3. 润滑方式润滑剂可以在螺纹接触处形成一层液体或固体薄膜，减小接触面积和摩擦力。

液体润滑剂如机油、液压油等常用于工业领域；固体润滑剂如石墨、聚四氟乙烯（PTFE）等常用于高温或特殊环境下。

如何测量螺纹摩擦系数螺纹摩擦系数的测量通常采用力学方法，常见的有以下几种方式：1. 拉伸法将两个螺纹连接件固定在拉伸试验机上，通过施加拉力使其相对滑动，并同时测量施加的力和位移，从而计算出摩擦系数。

2. 剪切法将两个螺纹连接件固定在剪切试验机上，通过施加剪切力使其相对滑动，并同时测量施加的力和位移，从而计算出摩擦系数。

3. 转矩法将螺纹连接件安装在转矩传感器上，通过施加一定的转矩使其相对滑动，并同时测量施加的转矩和角位移，从而计算出摩擦系数。

应用案例：螺栓紧固力计算螺栓紧固是一种常见的工程应用中使用到螺纹摩擦系数的情况。

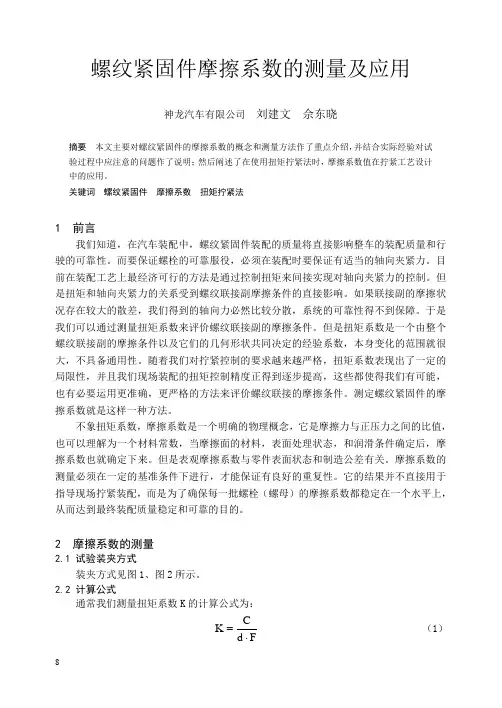

8螺纹紧固件摩擦系数的测量及应用神龙汽车有限公司 刘建文 佘东晓摘要 本文主要对螺纹紧固件的摩擦系数的概念和测量方法作了重点介绍，并结合实际经验对试验过程中应注意的问题作了说明；然后阐述了在使用扭矩拧紧法时，摩擦系数值在拧紧工艺设计中的应用。

关键词 螺纹紧固件 摩擦系数 扭矩拧紧法1 前言我们知道，在汽车装配中，螺纹紧固件装配的质量将直接影响整车的装配质量和行驶的可靠性。

而要保证螺栓的可靠服役，必须在装配时要保证有适当的轴向夹紧力。

目前在装配工艺上最经济可行的方法是通过控制扭矩来间接实现对轴向夹紧力的控制。

但是扭矩和轴向夹紧力的关系受到螺纹联接副摩擦条件的直接影响。

如果联接副的摩擦状况存在较大的散差，我们得到的轴向力必然比较分散，系统的可靠性得不到保障。

于是我们可以通过测量扭矩系数来评价螺纹联接副的摩擦条件。

但是扭矩系数是一个由整个螺纹联接副的摩擦条件以及它们的几何形状共同决定的经验系数，本身变化的范围就很大，不具备通用性。

随着我们对拧紧控制的要求越来越严格，扭矩系数表现出了一定的局限性，并且我们现场装配的扭矩控制精度正得到逐步提高，这些都使得我们有可能，也有必要运用更准确，更严格的方法来评价螺纹联接的摩擦条件。

测定螺纹紧固件的摩擦系数就是这样一种方法。

不象扭矩系数，摩擦系数是一个明确的物理概念，它是摩擦力与正压力之间的比值，也可以理解为一个材料常数，当摩擦面的材料，表面处理状态，和润滑条件确定后，摩擦系数也就确定下来。

但是表观摩擦系数与零件表面状态和制造公差有关。

摩擦系数的测量必须在一定的基准条件下进行，才能保证有良好的重复性。

它的结果并不直接用于指导现场拧紧装配，而是为了确保每一批螺栓（螺母）的摩擦系数都稳定在一个水平上，从而达到最终装配质量稳定和可靠的目的。

2 摩擦系数的测量2.1 试验装夹方式装夹方式见图1、图2所示。

2.2 计算公式通常我们测量扭矩系数K 的计算公式为： Fd CK ⋅=（1）9式中，C 为扭矩，F 为轴向夹紧力,d 是螺纹的名义直径。

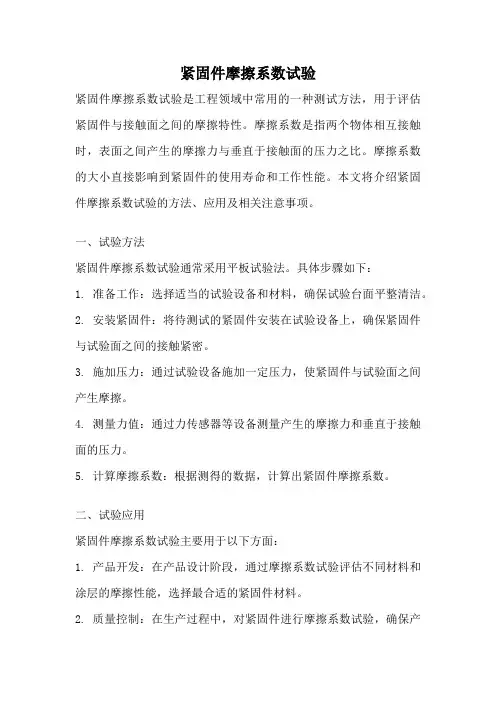

紧固件摩擦系数试验紧固件摩擦系数试验是工程领域中常用的一种测试方法，用于评估紧固件与接触面之间的摩擦特性。

摩擦系数是指两个物体相互接触时，表面之间产生的摩擦力与垂直于接触面的压力之比。

摩擦系数的大小直接影响到紧固件的使用寿命和工作性能。

本文将介绍紧固件摩擦系数试验的方法、应用及相关注意事项。

一、试验方法紧固件摩擦系数试验通常采用平板试验法。

具体步骤如下：1. 准备工作：选择适当的试验设备和材料，确保试验台面平整清洁。

2. 安装紧固件：将待测试的紧固件安装在试验设备上，确保紧固件与试验面之间的接触紧密。

3. 施加压力：通过试验设备施加一定压力，使紧固件与试验面之间产生摩擦。

4. 测量力值：通过力传感器等设备测量产生的摩擦力和垂直于接触面的压力。

5. 计算摩擦系数：根据测得的数据，计算出紧固件摩擦系数。

二、试验应用紧固件摩擦系数试验主要用于以下方面：1. 产品开发：在产品设计阶段，通过摩擦系数试验评估不同材料和涂层的摩擦性能，选择最合适的紧固件材料。

2. 质量控制：在生产过程中，对紧固件进行摩擦系数试验，确保产品质量的稳定性和一致性。

3. 故障分析：在产品使用中，通过摩擦系数试验分析故障原因，找出摩擦系数异常的紧固件，进而改进产品设计和生产工艺。

三、注意事项在进行紧固件摩擦系数试验时，需要注意以下几点：1. 试验环境：保持试验环境的稳定性，避免外界因素对试验结果的影响。

2. 试验条件：控制试验条件的一致性，如温度、湿度和压力等，以确保试验结果的准确性和可比性。

3. 材料选择：选择与实际使用环境相符的试验材料，以获得更准确的试验结果。

4. 试验数据：对试验数据进行充分记录和分析，确保结果的可靠性和可重复性。

5. 安全防护：在试验过程中，注意安全防护，避免操作人员受伤或设备损坏。

紧固件摩擦系数试验是一项重要的试验方法，对于评估紧固件的摩擦特性具有重要意义。

通过准确的试验方法和数据分析，可以为产品设计和质量控制提供有效依据，提高产品的可靠性和性能。

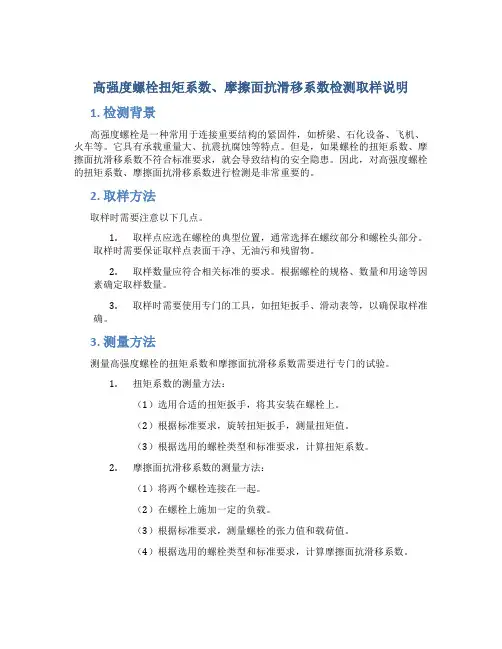

高强度螺栓扭矩系数、摩擦面抗滑移系数检测取样说明
1. 检测背景
高强度螺栓是一种常用于连接重要结构的紧固件，如桥梁、石化设备、飞机、火车等。

它具有承载重量大、抗震抗腐蚀等特点。

但是，如果螺栓的扭矩系数、摩擦面抗滑移系数不符合标准要求，就会导致结构的安全隐患。

因此，对高强度螺栓的扭矩系数、摩擦面抗滑移系数进行检测是非常重要的。

2. 取样方法
取样时需要注意以下几点。

1.取样点应选在螺栓的典型位置，通常选择在螺纹部分和螺栓头部分。

取样时需要保证取样点表面干净、无油污和残留物。

2.取样数量应符合相关标准的要求。

根据螺栓的规格、数量和用途等因
素确定取样数量。

3.取样时需要使用专门的工具，如扭矩扳手、滑动表等，以确保取样准
确。

3. 测量方法
测量高强度螺栓的扭矩系数和摩擦面抗滑移系数需要进行专门的试验。

1.扭矩系数的测量方法：
（1）选用合适的扭矩扳手，将其安装在螺栓上。

（2）根据标准要求，旋转扭矩扳手，测量扭矩值。

（3）根据选用的螺栓类型和标准要求，计算扭矩系数。

2.摩擦面抗滑移系数的测量方法：
（1）将两个螺栓连接在一起。

（2）在螺栓上施加一定的负载。

（3）根据标准要求，测量螺栓的张力值和载荷值。

（4）根据选用的螺栓类型和标准要求，计算摩擦面抗滑移系数。

4. 结论
高强度螺栓的扭矩系数、摩擦面抗滑移系数检测取样非常重要，能够保证螺栓的安全使用。

在取样和测量过程中需要注意遵守相关标准和规范，确保检测结果准确可靠。

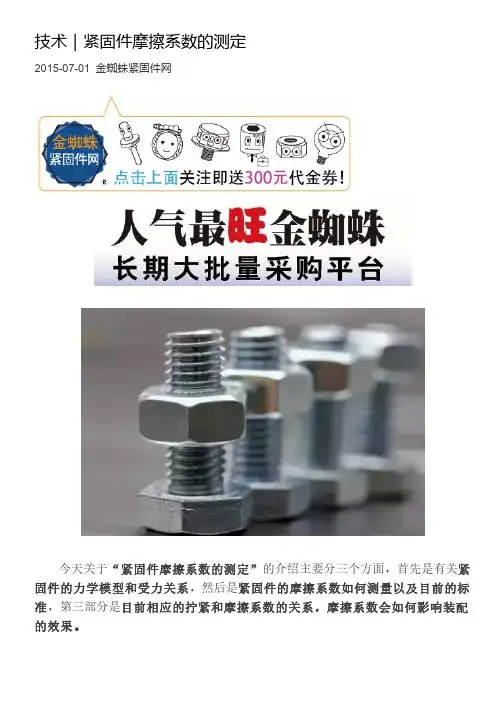

技术｜紧固件摩擦系数的测定2015-07-01金蜘蛛紧固件网 今天关于“紧固件摩擦系数的测定”的介绍主要分三个方面，首先是有关紧固件的力学模型和受力关系，然后是紧固件的摩擦系数如何测量以及目前的标准，第三部分是目前相应的拧紧和摩擦系数的关系，摩擦系数会如何影响装配的效果。

下面的图片显示了紧固件的基本作用原理，紧固件的作用原理是通过两个甚至更多的部件，通过螺栓紧固件把他链接在一起，不发生相对的滑动，这是紧固件最重要的功能；在使用的方面，紧固件的夹紧力或者是轴向力，是紧固件使用中最重要的因素。

紧固件产生的夹紧力必须要在合理安全的相应的公差范围内，紧固件才能正常工作。

如果夹紧力过大，螺栓可能会拉伸过长，以至于提前发生疲劳断裂；如果螺栓夹紧力过小，不足以把部件压紧在一起，可能会发生松动，也会引起螺栓的断裂，因此紧固拧紧设计最有挑战的地方是如何控制螺栓紧固件的夹紧力。

以下图片是德国Schatz公司对螺栓拧紧方式的理解，简称四个M，只有把这4个M控制好了，才能有完美的装配的产品，这四个M分别代表： 第一个M，即操作者，我们对现场的拧紧，或者螺栓设计人员需要有好的紧固件的基础，并且接受正确的培训； 第二个M，即Material ，不管是连接件螺栓，螺母或者被连接件，材料的等级和选择要符合最佳的设计； 第三个M，即Method，拧紧的方式或者拧紧策略，每个紧固件必须选择符合他们拧紧的策略或者工艺； 第四个M，即Machine，拧紧工具，这点往往被大家忽略，我们关注紧固件往往关注材料和拧紧的工具，有时候现场的实效往往是由于我们选择了错误的拧紧工具，或者我们拧紧的工具没有选择及时的标的所引起的。

下一张图是受力的分析的模型，在整个紧固件的受力分析上，螺栓的受力是不均匀的，而是有不同的硬力集中的地方，这也是我们将来关注失效或者疲劳的时候重点关注的地方。

我们介绍了螺栓的夹紧力，接下来介绍摩擦系数。

螺栓的夹紧力和扭矩的关系，其实我们的摩擦系数是一个桥梁，桥梁决定了什么样的扭矩得到什么样的夹紧力，简单的说摩擦系数来自于我们的扭矩和轴力的比例关系。

紧固件摩擦系数简介浙江长华汽车零件有限公司李大维在汽车装配中,螺纹紧固件装配的质量将直接影响整车的装配质量和行驶的可靠性。

为此，在施加外载荷之前，需拧紧螺纹紧固件，以加紧被联接件。

称拧紧螺纹紧固件为预紧，称该力为轴向预紧力.保证螺栓的可靠服役，必须在装配时要保证有适当的轴向夹紧力。

目前的装配工艺上最经济可行的方法是通过控制扭矩来间接实现对轴向夹紧力的控制。

预紧力的大小是保证链接质量的重要因素，螺栓的拧紧过程是一个克服摩擦的过程，在这一过程中存在螺纹副的摩擦及端面摩擦.而影响预紧力的主要因素除了使用的工具及拧紧方法外就是紧固件的摩擦系数。

摩擦系数是一个明确的物理概念，它是摩擦力与正压力之间的比值，也可以理解为一个材料常数，当摩擦面的材料、表面处理状态和润滑条件确定后，摩擦系数也就确定下来。

但是摩擦系数与零件表面状态和制造公差有关。

摩擦系数的测量必须在一定的基准条件下进行，才能保证有良好的重复性。

紧固件摩擦系数检测、计算方法试验设备要求试验设备能够应用扭紧扭矩和用自动或手动旋转螺帽和螺栓头部,测量功能能够显示表1中的项目，显示精度值要求±2％,除非有其它的特殊要求。

角度的测量精度要求无论什么条件下必须达到显示值的±2°或±2%.为了达到仲裁的目的,扭紧时使用能控制的动力工具并控制旋转速度保持恒定。

测量结果能以电子记录方式记录。

目前汽车行业使用比较多的设备是德国Schatz 多功能螺栓紧固分析系统，此实验测试机传感器精度均为0。

5%，符合各大汽车公司紧固件分析要求中的试验测试机要求.实验测试机的测量项目不但包含表1中要求测量项目，通过测试分析系统软件程序，可以求得总摩擦系数、螺纹之间的摩擦系数及支承表面摩擦系数，同时可以按不同的装配工艺(如扭矩转角装配、屈服点装配等)进行验证性试验。

试验装夹方式（见图1、图2）.计算方法试验时由检测设备采集到相应的扭矩和预紧力数值，试验软件根据设定好的公式进行结果计算.根据ISO16047标准摩擦系数计算公式为:其中：式中,μtot为总摩擦系数，T为总扭矩，P为螺距,F为预紧力，d2为螺纹中径，Db为摩擦在螺帽或螺栓头部底下的支承表面有效摩擦直径，Do为支承垫圈表面的外径，dh为螺栓通过的垫圈或支承零件孔的直径。

螺栓摩擦系数国标螺栓摩擦系数是指螺栓材料与紧固件之间的摩擦力的大小。

它是一个表示螺栓紧固装置质量的重要参数。

在工程中，摩擦系数的选择对于螺栓的紧固性能和安全性至关重要。

国标是指在国家层面上制定的标准，用来统一产品质量、性能和安全要求。

对于螺栓摩擦系数，国标起到了重要的规范和指导作用，确保了螺栓紧固装置的可靠性。

螺栓摩擦系数国标主要包括以下内容：1.摩擦系数的定义和测量方法：国标明确了摩擦系数的定义和测量方法，确保了测量结果的准确性和可比性。

摩擦系数的测量方法包括使用摩擦试验机进行实验测量和利用理论计算进行估算。

2.螺栓材料的分类和性能要求：国标对螺栓材料进行了分类，并且对各类材料的性能要求进行了明确。

根据国标的要求，螺栓材料应具有足够的强度、硬度和延展性，以及良好的耐磨和耐腐蚀性能。

3.摩擦系数的设计值：国标规定了不同螺栓和紧固件组合的摩擦系数的设计值。

这些设计值是根据大量的实验数据和理论计算得出的，可以满足螺栓紧固装置的性能和安全要求。

4.摩擦系数的修正系数：国标允许根据实际情况对摩擦系数进行修正。

修正系数用于考虑螺栓和紧固件表面状态、润滑剂的使用等因素对摩擦系数的影响。

修正系数可以根据实验和经验进行确定。

5.摩擦系数的应用范围和注意事项：国标对摩擦系数的应用范围进行了明确，并指出了使用注意事项。

例如，在高温、低温和湿度环境中，摩擦系数可能发生变化，需要进行适当的修正。

螺栓摩擦系数国标的制定和遵守对于螺栓紧固装置的设计、制造和应用至关重要。

它可以确保螺栓紧固装置具有足够的可靠性和安全性，减轻事故发生的风险。

同时，国标的制定还促进了螺栓摩擦系数测量和控制技术的发展，提高了螺栓紧固装置的质量和性能。

因此，遵守和实施螺栓摩擦系数国标是非常重要的。

⑴本标准的使用者，在相关的工作结束不再需要本标准时，或在现行的标准文本修订时，应将标准文本粉碎、焚烧消毁或退还丰田公司。

⑵使用本标准及技术条款应在丰田公司控制下，事先未经丰田公司书面同意，不得对第三方泄漏任何内容。

777G螺纹摩擦系数的测量方法1．适用范围本标准规定了螺纹摩擦系数的测量方法。

2．术语定义本标准中所涉及的主要术语解释如下： ⑴螺纹拧紧力矩（T ）指拧紧螺栓或螺母所用的扭矩。

⑵轴向力（F ）指拧紧螺栓或螺母时，作用在其上的拉伸力。

⑶螺纹面的摩擦系数（μs ）指内螺纹与外螺纹互相接触部分的摩擦系数。

⑷承压面的摩擦系数（μw ）指被旋转部分（螺栓或螺母）和垫圈或被拧紧的物体接触面之间的摩擦系数。

⑸总摩擦系数(μ)假设螺纹面的摩擦系数与承压面的摩擦系数相等时，按等式（1）计算所得的摩擦系数。

（在以下部分，总摩擦系数简称“摩擦系数”）wd d PF T +-=απμcos 22 (1)其中：P ：螺距2d ：螺纹的有效直径（基本尺寸）α：螺纹半角777Gw d ：承压面的等效直径（由（2）、（3）、（4）或（5）等式定义）223332io io w d d d d d --∙=······················· (2)或2323)2(3)2()3(34i i w d bc d bc d --∙=ππ (3)2233273.1461.132i iw D B D B d --∙= (4))2sin(1322233θ∙--∙=ii w D B D B d (5)如果承压面的外径有倒角或圆角，则从外径尺寸中减去倒角或圆角的尺寸以获得“o d ”。

如果螺钉孔有倒角或圆角，则给螺钉孔直径尺寸增加倒角或圆角的尺寸以获得“i d ”。

摩擦系数和试验方法研究【摘要】随着汽车业的快速发展，各汽车主机厂越来越重视对紧固可靠性技术的研究，尤其是作为基础输入的摩擦系数更是得到特别关注与控制。

论文主要是对摩擦系数区间和试验方法的研究。

With the rapid development of the automotive industry, various automobile OEMs pay more and more attention to the research onfastening reliability technology, especially the friction coefficientas the basic input is paid special attention and control. This paper mainly studies the friction coefficient interval and test method.【关键词】预紧力；螺栓；试验方法pretightening force; bolt; test method1 引言螺栓的拧紧过程是一个克服摩擦的过程，在这一过程中存在螺纹副的摩擦及端面摩擦，通常情况下，装配扭矩约90%都由于螺纹副摩擦及支撑面摩擦消耗掉，只有约10%转化为螺栓轴向预紧力。

而影响轴向预紧力的主要因素除了使用的工具及拧紧方法外就是紧固件的摩擦系数，因此开展公司紧固件摩擦系数研究很有意义。

2 摩擦系数影响因素2.1 润滑剂的影响润滑剂即为扭矩调节剂，可以起到降低摩擦系数和稳定摩擦系数的作用，现取三组不同的零件进行润滑剂试验，试验结果如表1。

表 1 试验对比表说明：μges 总摩擦系数μA平均摩擦系数从以上试验数据分析可以看出，使用润滑剂处理可以减小摩擦系数的离散度，稳定摩擦系数。

2.2 拧紧快慢的影响为了验证螺栓打紧速度的快慢对摩擦系数的影响，现对相同标准螺栓分别进行快打紧和慢打紧试验，试验数据如图1。

紧固件摩擦系数的测定今天的介绍主要分三个方面，先介绍有关紧固件的力学模型和受力关系，然后会介绍紧固件的摩擦系数如何测量以及目前的标准，第三部分会介绍目前相应的拧紧和摩擦系数的关系，摩擦系数会如何影响装配的效果。

下面的图片显示了紧固件的基本作用原理，紧固件的作用原理是通过两个甚至更多的部件，通过螺栓紧固件把他链接在一起，不发生相对的滑动，这是紧固件最重要的功能；在使用的方面，紧固件的夹紧力或者是轴向力，是紧固件使用中最重要的因素。

紧固件产生的夹紧力必须要在合理安全的相应的公差范围内，紧固件才能正常工作。

如果夹紧力过大，螺栓可能会拉伸过长，以至于提前发生疲劳断裂；如果螺栓夹紧力过小，不足以把部件压紧在一起，可能会发生松动，也会引起螺栓的断裂，因此紧固拧紧设计最有挑战的地方是如何控制螺栓紧固件的夹紧力。

以下图片是德国Schatz公司对螺栓拧紧方式的理解，简称四个M，只有把这4个M控制好了，才能有完美的装配的产品，这四个M分别代表：第一个Ma，即操作者，我们对现场的拧紧，或者螺栓设计人员需要有好的紧固件的基础，并且接受正确的培训；第二个M，即Material ，不管是连接件螺栓，螺母或者被连接件，材料的等级和选择要符合最佳的设计；第三个M，即Method，拧紧的方式或者拧紧策略，每个紧固件必须选择符合他们拧紧的策略或者工艺；第四个M，即Machine，拧紧工具，这点往往被大家忽略，我们关注紧固件往往关注材料和拧紧的工具，有时候现场的实效往往是由于我们选择了错误的拧紧工具，或者我们拧紧的工具没有选择及时的标的所引起的。

下一张图是受力的分析的模型，在整个紧固件的受力分析上，螺栓的受力是不均匀的，而是有不同的硬力集中的地方，这也是我们将来关注失效或者疲劳的时候重点关注的地方。

我们介绍了螺栓的夹紧力，接下来介绍摩擦系数。

螺栓的夹紧力和和扭矩的关系，其实我们的摩擦系数是一个桥梁，桥梁决定了什么样的扭矩得到什么样的夹紧力，简单的说摩擦系数来自于我们的扭矩和轴力的比例关系。

螺栓摩擦系数检测标准
螺栓的摩擦系数检测通常是在材力学测试领域执行的测试项目。

这个测试的主要目的是测量螺栓与所连接材料之间的摩擦系数，这对于计算预负荷和预张紧力是至关重要的。

一般来说，检测螺栓摩擦系数的标准和测试方法会遵循国际或者国家标准组织（比如ASTM、ISO等）的相关规范，以确保测试的准确性和可重复性。

通常情况下，这些标准会包括螺栓测试样件的准备、试验条件、实施方法和测试结果的数据解释等内容。

相关的测试标准可能包括：
1. 标本的制备，例如标准要求标准方法来准备螺栓和试样。

2. 测试方法，包括实验室测试和现场测试，可能需要在干燥、清洁的环境中进行。

3. 测试装置和设备，可能需要有标准的测试设备和传感器。

4. 测试流程和记录，确保测试是按照标准程序进行的，并且测试数据能够追溯性。

总之工程测试中的螺栓摩擦系数的测试标准需要遵循特定的标准化程序，例如ASTM和ISO等标准组织发布的标准。

如果您需要进行这方面的测试，建议您查阅相关的标准文件并咨询专业的测试机构。
