导轨支架和导轨安装工艺

电梯导轨安装流程一、准备工作：1.验收材料：检查导轨和相关附件与订单规格是否一致，并对其质量进行验收。

2.准备工具和设备：包括搬运工具、起重设备、焊接设备、测量仪器等。

3.给予施工人员必要的安全防护装备，如安全帽、安全鞋、安全带等。

二、标高测量：1.标高测量是为了确定电梯井道的垂直度，以便在安装导轨时保持水平。

2.使用水平仪和测量仪器测量井道四周的高程，并记录数据。

三、导轨安装：1.定位导轨位置：根据安装图纸的要求，确定导轨的位置和高度，并使用铅锤和墨线确定导轨的直线位置。

2.焊接导轨支架：在墙壁或井道上安装导轨支架，并使用焊接设备将其固定。

3.安装导轨：将导轨放置在导轨支架上，并使用螺栓进行固定。

确保导轨的水平度和垂直度。

4.判断导轨的垂直度：使用水平仪和测量仪器测量导轨的垂直度，并进行调整以使其达到要求。

四、导轨调整：1.检查导轨安装是否平整：使用水平仪和测量仪器检查导轨的曲线度，确保导轨安装平整。

2.调整导轨的水平度和垂直度：使用调整块和调整螺丝等工具，对导轨进行微调，使其达到要求。

五、导轨连接：1.导轨之间的连接通常采用螺栓连接，需要确保连接牢固。

2.检查导轨之间的连接是否平整，使用水平仪和测量仪器检查导轨连接的平整度。

六、导轨保护和固定：1.安装导轨护墙或护板：在导轨的两侧安装护墙或护板，以保护导轨不受外部环境的损坏。

2.使用支架和固定螺栓将导轨固定在墙壁或井道上，确保其不会产生位移或晃动。

七、验收：1.对导轨的安装进行全面检查，确保导轨的平整度、垂直度和水平度均符合要求。

2.进行质量验收，检查每个连接处的牢固性和密封性。

3.检查导轨保护设施的安装情况，确保其充分保护导轨。

八、安全防护：1.电梯导轨安装完成后，应加装防护栏杆，以确保人员在维护和操作电梯时的安全。

2.安装警示标识，提醒人员注意电梯导轨的存在和安全注意事项。

九、记录和整理工作：1.对电梯导轨安装的每一个环节进行详细记录，包括测量数据、调整情况、验收结果、安装材料等。

5—2导轨支架和导轨安装工艺标准〔502-1998〕1 范围本工艺标准适用于额定载重量5000kg以下，额定速度3m/s及以下各类国产曳引驱动电梯导轨安装工程。

2 施工预备2.1 设备、材料要求：2.1.1 设备：电梯导轨、导轨支架、压道板、接道板、导轨根底座及相应的连接螺丝等规格、数量要和装箱单相符。

产品要有出厂检验合格证及技术文件。

2.1.2 材料：凡使用的材料应有检验合格证或检验资料。

使用的材料见表5-2，依据电梯设计不同分不采纳。

2.2.1 小型卷扬机、电焊机、手砂轮、电锤、尼龙绳〔提轨道用〕、钢丝绳索〔固定滑轮用〕、滑轮、电焊工具、榔头、扳子、錾子、钢板尺、钢盒尺、塞尺、寻道尺、铁锹、小铲、水桶、小灰桶、油石、对讲机〔或耳机〕。

2.3 作业条件：2.3.1 梯井墙面施工完毕，其宽度、深度〔进深〕、垂直度符合施工要求。

底坑要按设计标高要求打好地面。

2.3.2 电梯施工用足手架既要符合有关的平安要求，承载能力≥(≈250kgf/m2)，又要符合安装轨道支架和安装轨道的操作要求。

2.3.3 井道施工要用36V以下的低压电照明。

每部电梯井道要单独供电〔用单独的开关操纵〕，且光照亮度要足够大。

2.3.4 上、下通讯联络设备要调试好。

第1页2.3.5 厅门口、机房、足手架上、井道壁上无杂物，厅门口、机房孔洞要有相应的防护措施，以防止物体坠落梯井。

2.3.6 要在无风和无其它干扰情况下作业。

3 操作工艺3.1 工艺流程：确定导轨支架位置→安装导轨支架→安装导轨→调整导轨3.2 确定导轨支架的安装位置：3.2.1 没有导轨支架预埋铁的电梯井壁，要按照图纸要求的导轨支架间距尺寸及安装导轨支架的垂线来确定导轨支架在井壁上的位置。

3.2.2 当图纸上没有明确规定最下一排导轨支架和最上一排导轨支架的位置时应按以下规定确定：最下一排导轨支架安装在底坑装饰地面上方1000mm的相应位置。

最上一排道架安装在井道顶板下面不大于500mm的相应位置。

导轨支架和导轨安装工艺概述导轨支架和导轨是机械设备中常见的组件，它们用于用以支撑和导向运动部件。

正确的安装和调整导轨支架和导轨对于设备的正常运行和精度至关重要。

本文将介绍导轨支架和导轨的安装工艺以及一些注意事项。

导轨支架的选择选择适合的导轨支架是导轨安装的首要工作。

通常遵循以下步骤进行导轨支架的选择：1.定义载荷和运动要求：根据设备需要承载的负载和所需的运动方式，确定导轨支架的尺寸和型号。

2.考虑空间限制：根据设备的安装空间限制，选择合适的导轨支架尺寸，确保其能够完全安装在设备内部。

3.材料选择：根据应用环境和设备要求，选择适当的导轨支架材料，如铝合金、钢材等。

4.导轨系统配置：根据导轨支架的尺寸和材料，配置适合的导轨和滑块，确保其相互匹配。

导轨安装工艺导轨安装是一个精密的工艺，需要仔细操作和调整。

以下是一些常见的导轨安装工艺：步骤一：准备工作在开始导轨安装之前，必须进行以下准备工作：1.确保安装表面平整：安装表面必须平整、清洁，并且没有明显的凹凸不平或腐蚀。

2.清除尘土和杂物：仔细清除安装区域的尘土、油污和杂物，以确保导轨安装时没有妨碍。

3.定位导轨位置：根据设备设计图纸或规格要求，确定导轨的安装位置，使用标尺、水平仪等工具进行测量和标记。

步骤二：安装导轨支架安装导轨支架时，应按照以下步骤进行操作：1.定位支架位置：根据导轨的安装位置，在设备上标记出导轨支架的安装孔位。

2.安装螺栓：使用适当尺寸的螺栓和螺母，将导轨支架固定在设备上。

注意不要过紧或过松。

3.检查安装水平：使用水平仪检查导轨支架是否水平。

如果不水平，使用垫片或调整螺栓来调整。

4.检查支架完整性：检查导轨支架是否完整，无损坏或变形。

确保支架的刚性和稳定性。

步骤三：安装导轨安装导轨时，应按照以下步骤进行操作：1.安装导轨滑块：将滑块安装在导轨上，并根据滑块类型和要求进行调整和固定。

确保滑块能够顺畅移动。

2.调整导轨间隙：调整导轨之间的间隙，以确保滑块在运动时能够平稳且无摩擦地移动。

导轨支架和导轨安装工艺引言在机器人、自动化生产线、CNC机床等领域中，导轨系统扮演着至关重要的角色。

而导轨支架作为支撑导轨的关键部件，在安装过程中也有着重要的影响。

本文将介绍导轨支架的种类及导轨安装工艺，以及安装时应注意的一些问题。

导轨支架种类铸铝合金导轨支架铸铝合金导轨支架由铸造而成，具有高强度、抗腐蚀、刚性好等特点。

由于铸铝合金导轨支架容易加工，因此适合小批量生产。

钣金导轨支架钣金导轨支架一般由钣金折弯制成，主要特点为外观美观，制作精度高，适合大批量生产。

相比于铸铝合金导轨支架，其成本更加低廉。

塑料导轨支架塑料导轨支架主要由工程塑料（如聚酰亚胺、齐聚四氟乙烯等）制成，具有轻量化、抗腐蚀性好等特点。

然而塑料导轨支架受力能力较弱，适用范围较为有限。

导轨安装工艺导轨支架安装在安装导轨支架之前，需要先根据设计要求确定导轨支架的安装位置，并确保与所处的工作平台、设备基础等的配合。

在固定导轨支架的螺柱时，需要先均匀松开螺母，再加上螺杆和垫圈，最后顺序拧紧。

导轨安装导轨安装时需要注意的一些问题：•在安装导轨时，需将导轨垂直于工作面，保证导轨水平度和平面度。

•需在导轨座上加油脂，保证导轨的行程平稳，可减少摩擦和磨损。

•安装导轨的时候需要卡紧，加固方式可以是用螺栓和螺母固定，还可以使用特殊的卡紧元件，避免导轨松动或者移位等问题。

在安装导轨过程中，需进行多次检查，确保导轨平稳、不倾斜。

结论导轨支架和导轨的选择与安装，直接关系到机器人、自动化生产线、CNC机床等设备的精度和稳定性。

因此，在选择导轨支架时，需根据使用条件和安装环境的不同进行权衡和选择。

在导轨的安装过程中，需要严格按照标准进行操作，确保导轨的使用寿命和精确度。

导轨支架和导轨的安装常用工具及机具小型卷扬机、电气焊工具、电锤、滑轮、榔头、錾子、钢板尺、盒尺、水平尺、塞尺、导轨尺、活扳手、梅花扳手、油石、钢锉等。

施工条件（1）电梯井道施工完毕，其宽度、进深、垂直度符合施工要求，底坑已按设计标高打好地面。

（2）井道内已按要求搭设好脚手架，符合有关的施工、安全要求。

（3）井道施工要用36V以下的低压电照明，保证足够的照明亮度。

（4）厅门口，机房脚手架上、井道壁上无杂物，有相应的安全防护措施，防止人、物坠落。

（5）检查预埋铁是否牢固可靠，有无遗漏，位置尺寸是否正确，预留孔洞的位置及几何尺寸是否正确。

施工工艺流程确定导轨支架位置→安装导轨支架→安装导轨→调校导轨。

1．确定导轨支架的安装位置没有导轨支架预埋铁的电梯井道，要按照图纸要求的导轨支架间距尺寸及安装导轨支架的垂线来确定导轨支架在井道壁上的位置。

当图纸上没有明确规定最下、最上一排导轨支架的位置时应按以下方法确定：最下一排导轨支架安装在底坑地面以上1000mm的位置；最上一排导轨支架安装在井顶板以下不大于500mm 的位置。

在确定导轨支架位置的同时，还应考虑导轨连接板（接道板）与导轨支架不能相碰，错开的净距离不小于30mm。

若图纸没有明确规定，则以最下层导轨支架为基点，往上每隔2000mm设一排支架，如遇到接道板可适当放大间距，但最大不应大于2500mm。

导轨支架的布置应满足每根导轨两个支架，或按厂方图纸要求施工。

2．安装导轨架根据井道壁不同建筑结构确定不同的安装方法。

（1）电梯井壁有预埋铁：按安装导轨支架的垂线检查预埋铁位置，并清除预埋铁表面混凝土，若其位置有偏移，达不到安装位置要求，可在预埋铁上补焊钢板。

钢板厚度δ≥16mm，长度一般不超过300mm。

当长度超过200mm时，端部用不小于φ16的膨胀螺栓固定于井壁，加装钢板与厚预埋铁搭接长度不小于50mm，要求三面满焊。

（2）若电梯井道壁无预埋铁，又为混凝土现浇结构，则采用膨胀螺栓直接固定导轨支架。

三节轨道安装方法
1. 准备工作：首先需要确定轨道的安装位置，并准备好所需的工具和材料，如螺丝刀、螺丝、电钻等。

2. 安装支架：将轨道支架固定在所选择的位置上，使用螺丝进行固定。

确保支架安装牢固，能够承受轨道的重量。

3. 安装导轨：将导轨插入支架的孔内，确保导轨平稳固定在支架上。

4. 调整导轨：使用水平仪或水平尺等工具，调整导轨的水平度，确保导轨平稳且水平。

5. 固定导轨：使用螺丝将导轨固定在支架上，确保导轨稳定，并能够承受门扇的重量。

6. 验证安装：确认轨道安装是否稳固，并能够顺利地滑动门扇。

如有需要，进行调整和修正。

7. 安装门扇：根据门扇的尺寸和轨道的设计，将门扇安装在轨道上，确保门扇能够顺利地推拉。

8. 测试运行：推拉门扇几次，确认轨道安装稳固，门扇滑动顺畅，并进行必要
的调整和修正。

9. 固定门扇：使用螺丝将门扇固定在轨道上，确保门扇安全稳固，不会脱落或晃动。

10. 验收：最后检查所有部分的安装情况，确保安全可靠，完成轨道的安装工作。

导轨支架和导轨安装工艺标准1. 概述导轨支架是工业生产自动化设备中的重要组成部分，其功能是支撑和固定导轨，保证导轨在高速运动和重负荷情况下具有良好的刚性和稳定性，以确保设备的高精度和高效率。

本文将全面介绍导轨支架和导轨的安装工艺标准。

2. 导轨支架的选型导轨支架的选型必须考虑导轨轴向、径向、倾角、负载、速度、精度等诸多因素。

一般来说，必须根据设备的工作要求、导轨尺寸、负载等因素进行仔细的计算和选型。

导轨支架的材料一般采用碳钢、合金钢、铝合金等，其表面处理一般是精密磨削，并且要进行镀铬、硬质阳极氧化、电泳等表面处理，以达到防锈、腐蚀、耐磨、降噪等效果。

3. 导轨支架的安装方式导轨支架的安装应该根据设备的实际情况进行选择，一般有以下几种方式。

3.1 固定式固定式导轨支架是指直接将支架安装在设备上，并通过螺栓或焊接等方式固定。

这种方式不适合需要调整导轨位置或拆卸导轨的情况。

3.2 调节式调节式导轨支架是指安装时需要调节高度和水平度的支架。

通过螺旋垫片、调整螺丝等方式，实现导轨高度和水平度的微调，适用于需要更精准调整的场合。

3.3 吊装式吊装式导轨支架是指采用链条、吊钩等方式将支架吊装到设备上，并通过螺栓固定。

这种方式适合需要经常拆卸的情况，但吊装时必须保持支架的平衡，避免支架倾斜导致安装不牢固。

4. 导轨的安装工艺导轨的安装应该根据设备的实际情况进行设计，一般安装步骤如下：4.1 选定安装位置根据设备的要求和导轨的长度和安装方式确定导轨的安装位置。

4.2 确定支架位置根据导轨的起点和终点确定导轨支架的位置，并进行标记和加工。

4.3 安装支架按照选定的支架安装方式进行安装，并进行调整和测试。

4.4 安装导轨将导轨按照指定的位置和角度安装在支架上，并通过螺栓或其他连接件固定。

4.5 调整和测试将导轨进行调整，使其水平度和垂直度符合要求，并进行测试以确保导轨的准确性和安全性。

5. 结论本文详细介绍了导轨支架和导轨的安装工艺标准，了解这些标准能够有效保证设备的高精度和高效率，对于生产自动化设备的开发和维护具有重要意义。

电梯安装流程一：样板安装及基准线挂设工艺二：导轨支架和导轨安装工艺三：对重安装工艺四：轿厢安装工艺五：机房机械设备安装工艺六：井道机械设备安装工艺七：钢丝绳安装工艺八：电气设备安装工艺九：试运行工艺一：样板安装及基准线挂设 1 范围本工艺标准适用于额定载重量5000kg 及以下，额定速度3m/s 及以下各类国产曳引驱动电梯样板安装及基准线挂设工程。

2 施工准备2.1 材料要求：2.1.1 木质样板应选用无节、干燥、韧性强、不变形的木材。

并且应四面刨光、平直。

2.1.2 根据提升高度不同，样板横断面不小于表5-1中所列数值。

注：表中要求尺寸为加工后净尺寸。

2.1.3 加工后横断面不小于100×100mm ；的木方（架设样板）、角钢，M16膨胀螺栓，U 形卡钉，钉子，琴钢丝，8#铅丝等。

2.2 主要机具：电锤、铁锤、水平尺、直角尺、钢板尺、盒尺、线坠、墨斗。

2.3 作业条件：2.3.1 井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。

2.3.2 脚手架平台最高点位于井道顶板下1.5～1.7m 处为宜，以便稳放样板。

顶层脚手架立管最好用四根短管。

拆除此短管后，余下的立管顶点应在最高层牛腿子面500mm 处，以便于轿厢安装（图5-l ）。

2.3.3 脚手架排管档距以1.4～1.7m 为宜，为便于安装作业，每层厅门牛腿下面200～400mm 处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每步最少铺2/3的脚手板，各层交错铺板，以减小坠落危险（图5-2a ）。

2.3.4 脚手扳两端探出排管150～200mm ，用8#铅丝将其与排管绑牢（图5-2b ）。

2.3.5 脚手架必须经过安全技术部门检查，验收后，方可使用。

2.3.6 现场施工用电、照明用电必须符合国标《施工现场临时用电安全技术规范》要 求。

2.3.7 各层厅门口必须设有良好的防护门；并且各层厅门口及每步脚手板上应保持干净、无杂物。

导轨支架及导轨安装工艺1施工流程安装导轨支架→安装导轨→调整导轨2安装导轨支架(1)根据导轨基准线及辅助基准线确定导轨支架的位置。

(2)最底导轨支架距底坑1000mm以内，最高导轨支架距井道顶距离≧500mm，中间导轨架间距≤2500mm且均匀布置，如与接导板位置相遇，间距可以调整，错开的距离≦30mm，但相邻两层导轨架间距不能大于2500mm。

(3)井壁有预埋铁时，安装前要先清除其表面混凝土。

A.预埋铁位置若有偏移，可在预埋铁上补焊钢板，钢板厚度≥16mm，其长度超过200mm时，其端部需用φ16的膨胀螺栓固定于井壁上，与预埋铁搭接长度≥50mm，并三面焊牢。

B.导轨支架安装前要复核基准线，其中一条为导轨中心线，另一条为导轨架安装辅助线，一般导轨中心线距导轨端面10mm，与辅助线间距为80～100mm。

C.若现场不具备搭设脚手架的条件，可以采用自升法安装导轨架，其基准线为两条，基准线距导轨中心线300mm，距导轨端面10mm，以不影响导靴的上下滑动为宜。

D.测出每层导轨架距墙的实际尺寸，按顺序编号在现场工作间加工好。

E.导轨架与预埋铁接触面要严实，四周满焊，焊缝高度≥5mm，焊缝饱满、均匀，不能有夹渣、气孔等。

F.导轨架的水平度≤5mm，导轨架端面a＜1mm。

(4)用膨胀螺栓固定导轨架时，应使用产品自带的膨胀螺栓，或者使用厂家图纸要求的产品。

膨胀螺栓直径≥16mm。

A.膨胀螺栓孔位置要准确，其深度一般以膨胀螺栓被固定后，护套外端面稍低于墙面为宜。

B.如果墙面垂直误差较大，可局部剔凿，然后用垫片填实。

(5)按顺序加工导轨支架。

(6)安装导轨支架，并找平校正，对于可调式导轨架，调节定位后，紧固螺栓，并在可调部位焊接两处，焊缝长度大于等于20mm，防止位移。

(7)垂直方向紧固导轨架的螺栓应朝上，螺帽在上，便于查看其松紧。

(8)用穿墙螺栓紧固导轨架：若井壁较薄，墙厚＜150mm，又没有预埋铁时，不宜使用膨胀螺栓固定，应采用穿墙螺栓固定。

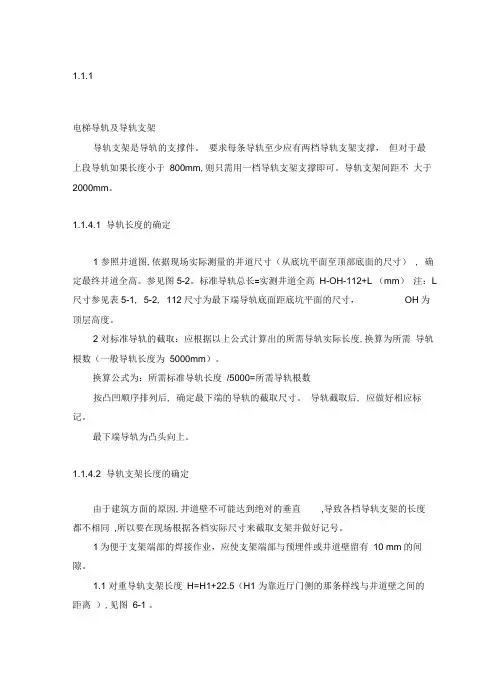

1.1.1电梯导轨及导轨支架导轨支架是导轨的支撑件。

要求每条导轨至少应有两档导轨支架支撑，但对于最上段导轨如果长度小于800mm,则只需用一档导轨支架支撑即可。

导轨支架间距不大于2000mm。

1.1.4.1 导轨长度的确定1 参照井道图,依据现场实际测量的井道尺寸（从底坑平面至顶部底面的尺寸） , 确定最终井道全高。

参见图5-2。

标准导轨总长=实测井道全高H-OH-112+L （mm）注：L 尺寸参见表5-1, 5-2, 112尺寸为最下端导轨底面距底坑平面的尺寸，OH为顶层高度。

2 对标准导轨的截取：应根据以上公式计算出的所需导轨实际长度,换算为所需导轨根数（一般导轨长度为5000mm）。

换算公式为：所需标准导轨长度/5000=所需导轨根数按凸凹顺序排列后, 确定最下端的导轨的截取尺寸。

导轨截取后, 应做好相应标记。

最下端导轨为凸头向上。

1.1.4.2 导轨支架长度的确定由于建筑方面的原因,井道壁不可能达到绝对的垂直,导致各档导轨支架的长度都不相同,所以要在现场根据各档实际尺寸来截取支架并做好记号。

1为便于支架端部的焊接作业，应使支架端部与预埋件或井道壁留有10 mm的间隙。

1.1 对重导轨支架长度H=H1+22.5（H1 为靠近厅门侧的那条样线与井道壁之间的距离）,见图6-1 。

1.2轿厢导轨支架的长度为 H2-13（H2为轿厢导轨样线与井道壁之间的距离），参 见图6-2。

1.3注意：上部导轨（长度2500mm ）为加强型导轨，连接上部加强型导轨的三蓬（参见图5-2）轿厢、对重导轨支架焊接时应向内（墙壁侧）缩进10mm ，其长度图6-31.4轿厢导轨支架座与对重导轨支架 2、轿厢导轨支架2连接示意简图，参见图___________ 110ii IfH -6-4。

图6-41.5加强型导轨示意简图，参见图6-5。

图6-5加强型导轨1.143导轨及导轨支架的安装本安装工艺导轨的安装方法为从底部开始逐步安装。

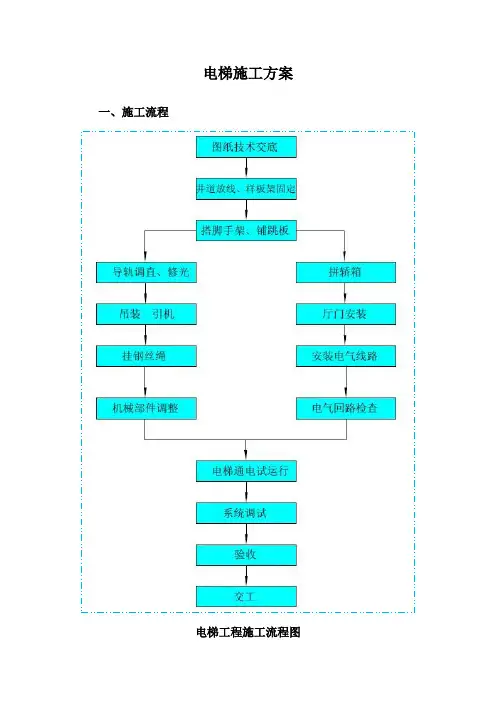

电梯施工方案一、施工流程电梯工程施工流程图二、导轨支架和导轨安装方法1、样板安装及基准线挂设操作工艺按搭设样板架到测量井道、确定基准线，最后样板就位，挂基准线。

质量保证基准线尺寸必须符合图纸，各线偏差不应大于0.3mm，基准线必须保证垂直，并列电梯、门厅中心距偏差不得超过20mm，相对电梯、门厅中心线偏差不得超过20mm。

2、导轨支架和导轨安装工艺按确定导轨支架位置，安装导轨支架，安装导轨，最后调整导轨的流程施工。

导轨安装应保证安装牢固，相对内表面间的距离的偏差和两轨道的相互偏差必须符合下表要求：3、导轨支架应安装牢固，位置正确，横竖端正。

焊接时，双面焊牢，焊缝饱满，焊波均匀。

三、对重安装方法对重安装应按吊装前的准备工作，对重框架吊装就位，对重导靴安装、调整，最后对重块安装及固定。

对重安装应保证上、下导靴应在同一垂直线上，不允许有歪斜、偏纽现象。

当采用刚性结构，能保证对重正常运行，且两导轨端面与两导靴内表面间隙之和不大2.5mm，采用弹性结构，能保证对重正常运行，且导动端面与导靴滑块面无间隙，导靴弹簧的伸缩范围不大于4mm，采用滚轮导靴，滚轮对导轨不歪斜，压力均匀，中心一致，且在整个轮宽度上与导轨工作面均匀接触。

四、轿箱、厅门安装方法1、轿箱安装按以下步骤施工，准备工作，安装底梁，安装立柱，安装上梁，装轿箱底盘，安装导靴，安装围扇，安装轿门，装轿顶装置，装开关碰铁，最后安装调整超载、满载开关。

质量应保证轿箱地坎与各层地块间距的偏差均严禁超过规定值；开门刀与各层厅门地坎以及各层门开门装置的滚轮与轿箱地坎间的间隙均必须在5-8mm范围以内；安全钳块面与导轨侧面间隙为3-4mm，各间隙差值不大于0.3mm。

安装立柱时，应使其自然垂直，达不到要求，要在上下梁和立柱之间加垫片，进行调整，不可强行安装。

2、厅门安装工艺流程为稳装地坎，安装门立柱、上滑道、门套，安装厅门、调整厅门，最后机锁、电锁安装。

厅门安装质量保证开门刀与各层厅门地坎及各层厅门装置的滚轮与轿箱地坎间的间隙均必须在5-8mm范围以内；厅门扇垂直度偏差不大于2mm，门缝下口扒开量不大于10mm，门轮偏心轮对门滑道间隙不大于0.5mm；厅门门扇下端与地坎面的间隙为6mm，正负偏差2mm。

抽屉轨道的安装方法
抽屉轨道的安装是一个相对简单的过程，以下是一般的安装方法：
1. 确定抽屉的位置：首先，要确定抽屉的安装位置，通常需要在抽屉所在的柜子或家具上进行标记。

2. 安装导轨支架：使用螺丝钉或其他适当的固定件，将导轨支架固定在抽屉所在位置的两侧墙壁或底板上。

确保支架位置平衡并牢固固定。

3. 安装导轨：将抽屉导轨的固定端对齐导轨支架，然后将其插入导轨支架的固定槽中，确保导轨的位置平整并垂直于抽屉位置。

4. 调整导轨：根据需要，可以调整导轨的位置，确保抽屉的滑动顺畅且无卡顿。

可以使用螺丝刀等工具调整导轨。

5. 安装抽屉：将抽屉插入导轨内，确保抽屉与导轨紧密连接。

然后进行试拉，确保抽屉能够顺畅地滑动。

6. 测试和调整：最后，测试抽屉的滑动是否正常。

如果出现问题，可以适当调整导轨的位置或修正抽屉的安装方式。

请注意，这是一般的抽屉轨道安装方法，具体步骤可能因不同品牌和类型的抽屉
轨道而有所不同。

因此，在安装之前，最好查阅相关的安装说明或咨询专业人士。

电梯导轨支架安装的方法
电梯导轨支架安装的方法
电梯导轨支架是电梯运行安全的重要部件之一，其安装过程需要仔细操作，下面我们来详细介绍电梯导轨支架的安装方法。

1. 确认支架的位置
在进行安装时，首先需要确认支架的位置。

根据电梯井道的形状和电梯产品的型号选择合适的位置进行安装，并用激光水平工具确定支架的位置是否水平。

2. 准备安装工具
安装电梯导轨支架需要用到钻头，螺丝刀等工具，需要提前准备好。

3. 安装固定支架
根据车轿尺寸，在配合板上用电钻钻好定位孔，并将配合板固定在车轿底部，确定位置后进行钻孔和固定，确保配合板和车轿底部紧密贴合。

4. 固定导轨支架
根据电梯井道的形状和电梯产品的型号，确定导轨支架的数量、间距和位置。

将导轨支架与配合板用螺栓固定起来，并将其与电梯井道横梁进行连接。

5. 检查并调整位置
在安装好导轨支架后，需要再次检查它们的位置是否水平，确保导轨
的位置符合电梯设备的要求。

6. 安装导轨
确认导轨的长度和弯曲程度符合实际要求后，将其放置在导轨支架上，确保导轨与支架之间的间距均匀，然后进行固定。

7. 完成安装
当所有的导轨均已安装到位后，检查所有的螺栓、支架等紧固位置是
否牢固，如发现有松动或位移，则必须进行调整。

总之，电梯导轨支架的安装需要仔细操作和专业技能，安装人员必须
严格按照电梯设备的要求和安装工艺进行操作，以确保电梯的正常运
行和乘客安全。

导轨支架和导轨安装施工工艺1 总则1.3 本工艺标准应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001、《电梯工程施工质量验收规范》GB50310-2002配套使用。

1.4 本工艺标准是对电梯安装工程质量的最低要求，所规定的项目都必须达到合格。

1.5 电梯安装工程质量验收除应执行本工艺标准外，尚应符合现行有关国家标准的规定。

2 术语2.1 电梯安装工程电梯生产单位出厂后的产品，在施工现场装配成整机至交付使用的过程。

注：本工艺标准中的“电梯”是指电力驱动的曳引式或强制式电梯、液压电梯。

2.0.2 电梯安装工程质量验收电梯安装的各项工程在履行质量检验的基础上，由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查，对安装工程进行普查和整机运行考核，并对主控项目全验和一般项目抽验，根据本工艺标准以书面形式对电梯安装工程质量的检验结果做出确认。

2.0.3 土建交接检验电梯安装前，应由监理单位(或建设单位)、土建施工单位、安装单位共同对电梯井道和机房(如果有)按本工艺标准的要求进行检查，对电梯安装条件作出确认。

3 基本要求3.1 安装单位施工现场的质量管理应符合下列规定：3.1.1 具有完善的验收标准、安装工艺及施工操作规程。

3.1.2 具有健全的安装过程控制制度。

3.2 电梯安装工程施工质量控制应符合下列规定：3.2.1 电梯安装前应按本工艺标准进行土建交接检验，并填写《电梯安装土建交接质量验收记录表》。

3.2.2 电梯安装前应按本工艺标准进行电梯设备进场验收，并填写《电梯安装工程设备进场质量验收记录表》。

3.2.3 电梯安装的各分项工程应按本工艺标准进行质量控制，每个分项工程应有自检记录。

3.3 电梯安装工程质量验收应符合下列规定：3.3.1 参加安装工程施工和质量验收人员应具备相应的资格。

3.3.2 承担有关安全性能检测的单位，必须具有相应资质。

直线导轨的安装方法和要点直线导轨是一种常见的机械部件，广泛用于工业生产线、机械加工设备、自动化系统等领域，具有高精度、高效率和可靠性的特点。

为了确保直线导轨的正常运行和使用寿命，安装方法和要点至关重要。

一、直线导轨的安装方法：1.确定安装位置：根据具体使用要求和设备空间，确定直线导轨的安装位置，并进行测量和标记。

2.安装底座和支架：根据测量结果，在安装位置上安装底座和支架，底座必须牢固固定在地面或工作台上。

3.安装导轨基座：根据具体型号和安装要求，将导轨基座固定在底座上。

确保基座水平且垂直度满足要求。

4.安装导轨：将导轨安装在导轨基座上，使用螺栓和螺母进行固定，力求固定稳定，确保导轨在安装位置上不动摇。

5.调整导轨水平度：使用水平仪或其他测量工具，调整导轨的水平度，使其符合设计要求。

6.调整导轨垂直度：使用水平仪或其他测量工具，调整导轨的垂直度，确保导轨的安装位置垂直。

7.安装导轨上的导向装置和滑块：根据具体要求，安装导轨上的导向装置和滑块，确保它们与导轨的配合良好。

二、直线导轨的安装要点：1.底座和支架的选用和安装：底座和支架的选用要根据具体设备要求和导轨型号来确定。

在安装底座和支架时，要严格按照设备说明书或相关标准进行操作，确保固定牢固。

2.导轨基座的选择和安装：导轨基座的选用应根据导轨型号和负载要求来确定，并根据安装要求进行固定。

在安装时，要使用合适的工具，确保每个固定螺栓的扭矩均匀。

3.导轨的安装和调整：在安装导轨时，要保证导轨与基座和支架之间的配合精度。

在安装过程中，要注意避免导轨与其他硬物碰撞，以免导致损坏。

4.检查和调整导轨的水平度和垂直度：导轨的水平度和垂直度是保证导轨正常运行和使用寿命的重要因素。

在安装后，要进行检查和调整，并及时采取措施进行修正。

5.导向装置和滑块的安装：导向装置和滑块与导轨的配合关系直接影响整个系统的精度和稳定性。

在安装时，要确保导向装置和滑块与导轨之间的间隙适当，并做好润滑工作。

导轨支架和导轨安装工艺标准引言导轨支架和导轨是重要的机械传动部件，在机械制造、自动化设备、数控机床等领域中广泛应用。

导轨支架的选择和安装工艺标准对于机械设备的稳定性和性能起着关键作用。

本文将从导轨支架的选择与要求、导轨的安装要点以及安装工艺标准等方面进行阐述。

1. 导轨支架的选择与要求1.1 导轨支架的种类根据使用场景和要求，导轨支架可以分为直线导轨支架和滚珠螺杆支架等。

直线导轨支架一般用于直线运动控制，而滚珠螺杆支架则适用于转动运动控制。

根据具体的机械传动系统要求，选择适合的导轨支架种类。

1.2 导轨支架的材料与精度要求导轨支架一般采用铸铁、铝合金等材料制作，具有良好的抗变形和刚度。

同时，导轨支架的精度要求也很高，以保证导轨系统的精度和稳定性。

在选购导轨支架时，应注意选择材料好、工艺精细、精度高的产品。

2. 导轨的安装要点2.1 导轨的准备工作在安装导轨之前，首先要对导轨进行清洁，确保其表面没有杂质和污垢。

同时，还需要检查导轨的螺纹沟槽、平面度等是否符合要求，以确保安装的顺利进行。

2.2 导轨的定位与固定导轨安装时需要根据具体要求进行定位，并使用合适的固定装置进行固定。

在固定导轨时，应确保导轨与固定装置之间的接触紧密，以提高导轨系统的刚性和稳定性。

2.3 导轨的对齐与调整导轨的对齐与调整是导轨安装中非常关键的一步。

对齐工作主要包括调整导轨的平行度、垂直度和水平度等，以确保导轨系统的运动准确和平稳。

2.4 导轨的润滑与保养为了确保导轨系统的正常运行和延长其使用寿命，导轨的润滑与保养工作也非常重要。

在安装导轨之后，应定期给导轨进行润滑，并对导轨系统进行清洁和维护。

3. 安装工艺标准3.1 安装工艺流程具体的导轨安装工艺流程包括导轨支架的选择、导轨的准备、导轨的定位与固定、导轨的对齐与调整、导轨的润滑与保养等步骤。

安装工艺流程应按照先后顺序进行，确保每个步骤的完整和准确。

3.2 安装的技术要求导轨的安装工艺应符合以下技术要求: - 导轨支架的选择要符合实际需要和设计要求，材料要求符合相关标准。

线性导轨安装方法线性导轨是一种用于传递和控制负载移动的装置，广泛应用于机械设备、工业机械以及自动化生产线等领域。

在安装线性导轨时，需要注意一些关键步骤和细节，以确保导轨能正常运行并延长其寿命。

本文将介绍线性导轨的安装方法，并详细解释每个步骤。

第一步：选择合适的位置在安装线性导轨之前，首先需要确定适合导轨的位置。

这个位置应该具备以下特点：平稳、结构牢固、无震动、能够承受负载。

同时，考虑到导轨的使用需求，还需要确保在该位置提供足够的运动空间。

第二步：准备导轨支架导轨支架的作用是固定导轨并提供支撑。

选择合适的导轨支架非常重要，因为它直接影响到导轨的稳定性和工作效果。

导轨支架应根据导轨的型号尺寸来选择，支架的材质也应该具备足够的刚性和耐腐蚀性能。

第三步：安装导轨在安装导轨之前，需要先将导轨支架固定在合适的位置。

通常采用螺栓等固定方式。

在固定之前，需要使用水平仪等工具确保导轨支架水平、平整，以保证导轨的正常工作。

然后，将导轨安装到导轨支架上，并通过螺钉或其他紧固装置进行固定。

在固定过程中，需要注意紧固力度的控制，以避免导轨变形或损坏。

固定时应遵循厂家提供的具体操作步骤和要求。

第四步：校正导轨安装完导轨后，需要进行导轨的校正工作。

校正的目的是调整导轨的平整度和垂直度，使得导轨能够在运行过程中保持稳定的工作状态。

校正导轨可以使用专业的校正工具，如螺距尺和平行度测量仪等。

在校正过程中，需要注意操作技巧，遵循厂家提供的校正方法。

第五步：固定导轨结束校正完成后，需要再次检查导轨的固定情况。

确保导轨已经牢固地固定在支架上，并能够承受负载。

同时，还需要检查导轨的平整度和垂直度，确保导轨没有发生变形或其他问题。

在确认一切正常之后，可以进行导轨的最终固定，这样可以确保导轨在运行过程中不会松动或脱离。

第六步：清洁导轨安装完成后，还需要对导轨进行清洁和维护工作。

导轨上可能会有灰尘、油脂或其他杂物，这些杂物可能会影响导轨的工作效果。
