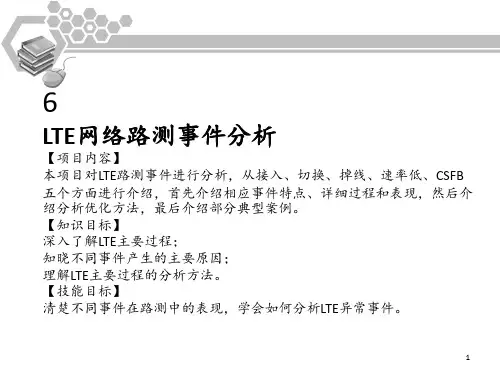

LTE网络路测事件分析 ppt课件
Emergency calls
6
2．E-RAB连接过程 E-RAB建立过程分为初始E-RAB建立和专用承载的建立，其信令流程如下：
UE
eNodeB
MME
UE Capability Enquiry UE Capability Information Security Mode Command Security Mode Complete
UE侧信令
eNodeB信令
19
3．切换命令丢失分析 切换命令丢失是指UE侧发出测 量报告后，eNodeB收到测量报 告，并下发切换命令，但UE侧 没有收到；从UE侧看到的现象
与测量报告丢失相同，但在 eNodeB侧可以看到eNodeB下 发了RRC重配置消息，UE侧未 响应。
切换命令丢失
20
4．目标小区接入失败分析： UE侧完成了上报测量报告，eNodeB也作出相应的响应，UE侧收到切换命令后在目标小 区发起接入，但目标小区接入失败，未收到切换完成消息。信令过程如下：
18
【知识链接2】 LTE切换失败的原因及 优化方法
1．终端异常 在测试过程中，由于终端长时间工作产生过热或者APP过程内存不足都可能导致终端死 机、不影响相应动作等情况发生。在测试过程中表现为一段时间终端不接收、不发送信
令，接收电平强度、电平质量无变化。这种情况较明显，容易判断，且不属于网络问题， 一般重启终端即可恢复，不需要特别分析。
网络侧信令
终端信令
21
在LTE切换问题分析过程 中，无论是哪种情况的 切换失败，需要进行以 下的分析流程，直到问 题完全解决。终端异常 产生的切换失败不属于 网络原因造成，而且容 易判断，因此在切换问 题分析过程将终端问题 产生的切换失败排除在 外。
6
2．E-RAB连接过程 E-RAB建立过程分为初始E-RAB建立和专用承载的建立，其信令流程如下：
UE
eNodeB
MME
UE Capability Enquiry UE Capability Information Security Mode Command Security Mode Complete
UE侧信令
eNodeB信令
19
3．切换命令丢失分析 切换命令丢失是指UE侧发出测 量报告后，eNodeB收到测量报 告，并下发切换命令，但UE侧 没有收到；从UE侧看到的现象
与测量报告丢失相同，但在 eNodeB侧可以看到eNodeB下 发了RRC重配置消息，UE侧未 响应。
切换命令丢失
20
4．目标小区接入失败分析： UE侧完成了上报测量报告，eNodeB也作出相应的响应，UE侧收到切换命令后在目标小 区发起接入，但目标小区接入失败，未收到切换完成消息。信令过程如下：
18
【知识链接2】 LTE切换失败的原因及 优化方法
1．终端异常 在测试过程中，由于终端长时间工作产生过热或者APP过程内存不足都可能导致终端死 机、不影响相应动作等情况发生。在测试过程中表现为一段时间终端不接收、不发送信
令，接收电平强度、电平质量无变化。这种情况较明显，容易判断，且不属于网络问题， 一般重启终端即可恢复，不需要特别分析。
网络侧信令
终端信令
21
在LTE切换问题分析过程 中，无论是哪种情况的 切换失败，需要进行以 下的分析流程，直到问 题完全解决。终端异常 产生的切换失败不属于 网络原因造成，而且容 易判断，因此在切换问 题分析过程将终端问题 产生的切换失败排除在 外。
网优--路测及其数据分析
路测及其数据分析本部分内容综述路测（DRIVE TESE）的功能、作用、操作过程和对路测采集来的数据分析的一些方法和经验。
通过本教材的学习，目的是使学员对路测技术有一个较全面的认识，从而在现实工作中更好地为系统的优化和规划服务。
目录一、DriveT est的功能DriveTest的作用是通过实地测量的方法获取在现有基站条件下的无线覆盖和网络运行情况。
基站发出的载波信号在空中传播过程中，由于地形、建筑物及其它一些环境因素的影响，或者由于实际建设时基站选址上的不确切性及网络运行中基站周围环境发生了较大的变化的因素的影响，使得系统实际建成以后的覆盖情况发生了较大的变化。
因此，只有通过实地测量才能真正了解系统的实际覆盖状况。
网络运行的情况随时在变化，设备损坏、网络扩容、用户数增加以及大型会议，节日引起话务量的临时变化等都会影响网络的运行质量。
要了解用户的实际通话效果和质量，只从OMC读取PM报告是不够的，必须进行DriveTest。
DriveT est的功能1、测试全网覆盖情况载波干扰比(C/I)决定覆盖范围。
GSM系统属于噪声受限系统，除了考虑场强覆盖范围外，还必须考虑覆盖范围内的载干比C/I。
从传播角度考虑，场强覆盖范围容易满足，而载干比可能在某些区域达不到要求。
所以测试覆盖范围时必须考虑满足C/I值的覆盖情况，对于C/I达不到指标的区域仍然要视为盲区。
2、测试基站覆盖范围接入电平可决定小区的实际服务范围。
通常基站的服务范围小于场强覆盖范围。
在测试中可以话音的切换点或者BCCH为最强者的范围作为基站覆盖范围。
3、定位基站位置及天线方向基站在规划和实际施工后有时位置会有变动，可以在路测重新定位。
同时，通过观察小区的服务范围可以判断天线方向是否正确。
DriveTest工作常见测试功能：●测试全网覆盖情况●测试基站覆盖范围●定位基站位置及天线方向4、干扰测试通信系统中的干扰将使误码率升高，从而使话音质量下降甚至掉话。

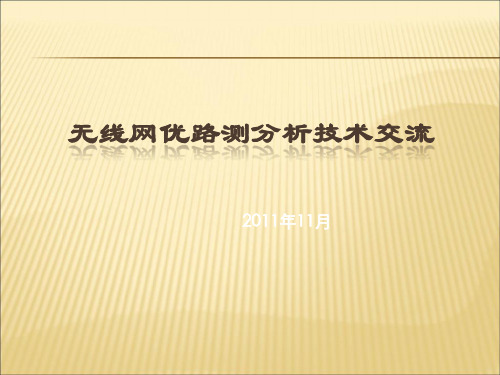

【课件】无线网优路测分析技术交流ppt
每次测试完成及时进行手机充电； 电脑系统，测试软件备份，定期、及时更新工参表；
无线网优路测基础知识
路测优缺点：
对于网络采集数据的手段路测来说，有着他自己的优点： 路测所体现的网络性能质量更具有直观性； 可以针对不同厂家设备，横向网络性能对比，更具有对比性； 能够根据现场情况，更准确的对问题进行定位； 缺点为： 路测发现的问题带有偶然性、不能准确体现网络性能质量的优劣 不能对网络进行实时监控
移动台收)；
GSM系统
GSM900 GSM1800
上行频段
890~915 1710~1785
下行频段
935~960 1805~1880
带宽
2×25 2×75
双工间隔
45 95
双工信道数
124 374
无线网优路测分析方法
路测分析基本理论（无线频段划分）
GSM900MHz频段为:
fl(n)=890.2MHz+(n-1)×0.2MHz (移动台发,基站收）； fh(n)=fl(n)+45MHz (基站发,移动台收); n∈[1，124]
GSM1800MHz频段为：
fl(n)=1710.2MHz+(n-512) ×0.2MHz (移动台发,基站收）； fh(n)=fl(n)+95MHz (基站发,移动台收）；n∈[512，885] 其中：fl(n)为上行信道频率、fh(n)为下行信道频率，n为绝对频点号
（ARFCN）。
无线网优路测分析技术交流
一、无线网优路测基础知识 二、无线网优路测分析方法 三、无线网优路测问题案例
无线网优路测分析方法
路测分析基本理论（无线通信名词及缩写）
移动国家号MCC ：000~999。国际电联（ITU）指定； 移动网号MNC ：00~99。国家电信管理部门指定； 不同PLMN的MNC应当不同； 位置区码 LAC ：0001~FFFEH。运营管理部门指定； 同一PLMN网LAC不应重复； 小区识别码 CI ：0000~FFFFH。当地运营商指定； 同一LAC中CI不应重复； 网络色码 NCC ：000~111。（区分相邻属于不同PLMN的基站）； 基站色码 BCC ：000~111。（识别邻区表中的BCCH同频基站）
无线网优路测基础知识
路测优缺点：
对于网络采集数据的手段路测来说，有着他自己的优点： 路测所体现的网络性能质量更具有直观性； 可以针对不同厂家设备，横向网络性能对比，更具有对比性； 能够根据现场情况，更准确的对问题进行定位； 缺点为： 路测发现的问题带有偶然性、不能准确体现网络性能质量的优劣 不能对网络进行实时监控
移动台收)；
GSM系统
GSM900 GSM1800
上行频段
890~915 1710~1785
下行频段
935~960 1805~1880
带宽
2×25 2×75
双工间隔
45 95
双工信道数
124 374
无线网优路测分析方法
路测分析基本理论（无线频段划分）
GSM900MHz频段为:
fl(n)=890.2MHz+(n-1)×0.2MHz (移动台发,基站收）； fh(n)=fl(n)+45MHz (基站发,移动台收); n∈[1，124]
GSM1800MHz频段为：
fl(n)=1710.2MHz+(n-512) ×0.2MHz (移动台发,基站收）； fh(n)=fl(n)+95MHz (基站发,移动台收）；n∈[512，885] 其中：fl(n)为上行信道频率、fh(n)为下行信道频率，n为绝对频点号
（ARFCN）。
无线网优路测分析技术交流
一、无线网优路测基础知识 二、无线网优路测分析方法 三、无线网优路测问题案例
无线网优路测分析方法
路测分析基本理论（无线通信名词及缩写）
移动国家号MCC ：000~999。国际电联（ITU）指定； 移动网号MNC ：00~99。国家电信管理部门指定； 不同PLMN的MNC应当不同； 位置区码 LAC ：0001~FFFEH。运营管理部门指定； 同一PLMN网LAC不应重复； 小区识别码 CI ：0000~FFFFH。当地运营商指定； 同一LAC中CI不应重复； 网络色码 NCC ：000~111。（区分相邻属于不同PLMN的基站）； 基站色码 BCC ：000~111。（识别邻区表中的BCCH同频基站）
GSM无线网络优化流程路测掉线分析
GSM无线网络优化-路测掉线分析四川移动网管中心技术支持中心2022年3月23日2018-07-27版本号：1.0.0目录第1章概述3第2章路测分析思路3第3章主要问题43.1.小区重选和位置区、路由区更新较多43.2.无线环境复杂，频率干扰导致网络底噪较高53.3.EDGE信道数目不稳定问题53.4.各接口资源不足63.5.合理设置信道类型63.6.合理配置小区数据73.7.其他原因8第4章优化手段94.1.空口容量优化94.2.Abis接口空闲时隙容量优化114.3.PCU单板及Pb传输资源的容量优化134.4.Gb接口的容量优化154.5.Um口的质量优化164.6.G_Abis口质量优化184.7.Gb接口的质量优化194.8. 合理控制小区重选204.9.与核心网的配合21第5章经典案例分析225.1.室内系统干扰类225.2.G_Abis口链路质量问题245.3.频繁重选类265.4.与核心网交互类285.5.SIM卡Qos类315.6.邻区漏加导致重选频繁32第1章概述由于数据业务KPI指标体系尚不完全，现实中运营商往往对数据业务路测<包括DT/CQT）的下载速率往往更加重视，对这方面的考核和要求也更高。
这些需要网规网优将网络规划和优化到合理的程度。
在搬迁后我们针对DT/CQT下载速率方面做了很多的优化工作，本文总结了数据业务DT/CQT下载速率优化过程中常规的优化手段以及实际案例。
资源类规划和优化由于介绍较多，本文不做叙述。
b5E2RGbCAP第2章路测分析思路第3章主要问题3.1.小区重选和位置区、路由区更新较多在DT/CQT的FTP测试中，除了资源和链路质量外，小区重选也是影响速率的一个因素。
由于目前的GPRS/EGPRS还是小区重选而没能实现切换，发生小区重选的时候TBF必然中断，需要在新的小区重新建立TBF，而目前没有开通NACC功能的情况下小区重选的时间一般在5秒左右，这样每发生一次小区重选，上层的业务就会中断一定的时间，因此在DT/CQT测试的时候要尽量减少小区重选的影响。

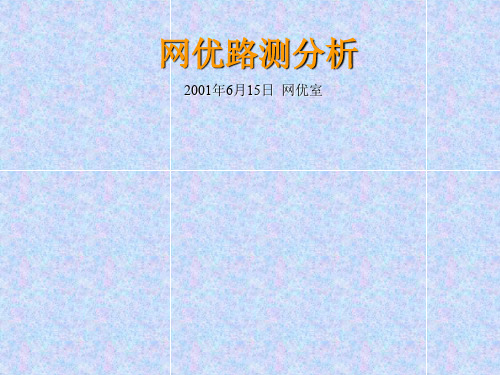

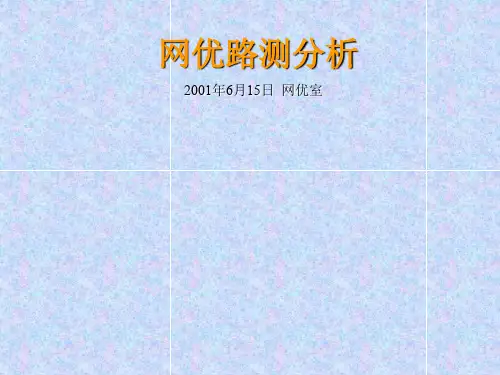

网优路测的分析
网优路测分析
2001年6月15日 网优室

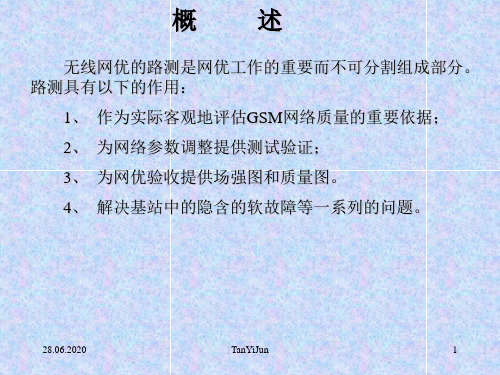

概述
无线网优的路测是网优工作的重要而不可分割组成部分。 路测具有以下的作用：
1、 作为实际客观地评估GSM网络质量的重要依据； 2、 为网络参数调整提供测试验证； 3、 为网优验收提供场强图和质量图。 4、 解决基站中的隐含的软故障等一系列的问题。
理论
路测是一项复杂的工作，因为无线信号的在空间 传播情况是比较复杂的，所以路测人员必需了解和探 讨不同环境下的无线信号的传播理论及GSM交换理论； 同时，路测的许多方面是与参数调整结合在一起的， 所以路测人员必需了解参数调整的基本原理及方法。 以上两方面的知识需要积累。当然，路测人员还需要 熟练掌握测试工具，以保证路测的顺利进行。
工具
• ANTPILOT • ANT FOR GSM2000 • 扫频接收机 (需要antpilot ver 6.0.8) • ANT WALKMAN（室内测试,目前缺） • OMT R8A(RBS2000) • LMT R12 (RBS200) • GPS 12x • CDD & EXCEL &ACCESS &STS（具体的parameters) • CELLCHECK(现场选频率）
4 TA量过大，造成掉话率高，用RXMFP和RXELP没能扫描故障码。 (佛山网优发现的情况）
分析图形：由图观察，第五个TRX的RXLEV在-90dbm以下，相对于其它的TRX低20db （图中没能看到，共有6个TRX），TXPWR=21dbm,RXQUAL=7，TA=0。当时RLPCP： DMPSTATE=ACTIVE，注意：这种图形和频率干扰很相象。 TRX功率降低解决方法：用RLCHC把HOP=OFF禁止HOPPING，RLIHC把IHO=OFF禁止INTER CELL HANDOVER，RLBCE把动态功率关闭。用ANTPIOT中的强制切换功能跟踪观察每一个频 率的RXQUAL，用RXTCP和RXCDP看受干扰频率属于哪个TRX。注：TRX功率降低是比较难发现
2001年6月15日 网优室
概述
无线网优的路测是网优工作的重要而不可分割组成部分。 路测具有以下的作用：
1、 作为实际客观地评估GSM网络质量的重要依据； 2、 为网络参数调整提供测试验证； 3、 为网优验收提供场强图和质量图。 4、 解决基站中的隐含的软故障等一系列的问题。
理论
路测是一项复杂的工作，因为无线信号的在空间 传播情况是比较复杂的，所以路测人员必需了解和探 讨不同环境下的无线信号的传播理论及GSM交换理论； 同时，路测的许多方面是与参数调整结合在一起的， 所以路测人员必需了解参数调整的基本原理及方法。 以上两方面的知识需要积累。当然，路测人员还需要 熟练掌握测试工具，以保证路测的顺利进行。
工具
• ANTPILOT • ANT FOR GSM2000 • 扫频接收机 (需要antpilot ver 6.0.8) • ANT WALKMAN（室内测试,目前缺） • OMT R8A(RBS2000) • LMT R12 (RBS200) • GPS 12x • CDD & EXCEL &ACCESS &STS（具体的parameters) • CELLCHECK(现场选频率）
4 TA量过大，造成掉话率高，用RXMFP和RXELP没能扫描故障码。 (佛山网优发现的情况）
分析图形：由图观察，第五个TRX的RXLEV在-90dbm以下，相对于其它的TRX低20db （图中没能看到，共有6个TRX），TXPWR=21dbm,RXQUAL=7，TA=0。当时RLPCP： DMPSTATE=ACTIVE，注意：这种图形和频率干扰很相象。 TRX功率降低解决方法：用RLCHC把HOP=OFF禁止HOPPING，RLIHC把IHO=OFF禁止INTER CELL HANDOVER，RLBCE把动态功率关闭。用ANTPIOT中的强制切换功能跟踪观察每一个频 率的RXQUAL，用RXTCP和RXCDP看受干扰频率属于哪个TRX。注：TRX功率降低是比较难发现
网优路测分析共28页PPT资料
驻波比过高和分集接收丢失的情况要直接到基站上用OMT R8分析解 决，这要求路测的人员对基站的工作原理和OMT R8要很深的了解，注： RBS200的分集接收分为A、B俩边的情况。
2：孤岛（ANTPILOT制图） 孤岛的形成：由于小区规划的时候没有实地考察，某个小区的信号覆
盖较远，在其它的小区上的RXLEV很强，而且和其它小区没有相邻关系， 结果呼叫一直保持在该小区上，直到呼叫掉话。
的，这要求路测的时候仔细，[还有另外的方法解决]。
28.06.2020
TanYiJun
6
TA量过大解决方法： 因为1个TA为500米左右，把有问题的小区的 HOP=OFF、用ANTPIOT扫描所有的频率，观察每个频率的TA量,如果 某个 频率的TA量很大，用RXTCP和RXCDP看TA量大属于哪个TRX，说明该 TRX硬件或软件问题，用RXESI、RXESE重LOAD该TRX，或更换TRX。
2 驻波比（FC：1B4）时有时无，而用RLCDP没能有效扫描 UPLINK 的干扰，用RXELP可以看故障记录，在话务报表中表现为掉 话（TCH、SDCCH）率高。
3 分集接收丢失（FC：2B30、31），用RXMFP和RXELP可扫描 该故障码。
4 TA量过大，造成掉话率高，用RXMFP和RXELP没能扫描故障码。 (佛山网优发现的情况）
解决方法：[第一种]把该小区的天线a角调大，这需要当地局维护人员配合。
[第二种]观察ANTPILOT所收集的数据，用RLNRI和RLMFC把该小区的相邻关系及测量频点补上， 再用ANTPILOT观察效果（推荐使用）。
28.[0第6.三20种20]利用OSS功能中RNO中的NOX可以T分anY析iJ？un？？。
28.06.2020
2：孤岛（ANTPILOT制图） 孤岛的形成：由于小区规划的时候没有实地考察，某个小区的信号覆
盖较远，在其它的小区上的RXLEV很强，而且和其它小区没有相邻关系， 结果呼叫一直保持在该小区上，直到呼叫掉话。
的，这要求路测的时候仔细，[还有另外的方法解决]。
28.06.2020
TanYiJun
6
TA量过大解决方法： 因为1个TA为500米左右，把有问题的小区的 HOP=OFF、用ANTPIOT扫描所有的频率，观察每个频率的TA量,如果 某个 频率的TA量很大，用RXTCP和RXCDP看TA量大属于哪个TRX，说明该 TRX硬件或软件问题，用RXESI、RXESE重LOAD该TRX，或更换TRX。
2 驻波比（FC：1B4）时有时无，而用RLCDP没能有效扫描 UPLINK 的干扰，用RXELP可以看故障记录，在话务报表中表现为掉 话（TCH、SDCCH）率高。
3 分集接收丢失（FC：2B30、31），用RXMFP和RXELP可扫描 该故障码。
4 TA量过大，造成掉话率高，用RXMFP和RXELP没能扫描故障码。 (佛山网优发现的情况）
解决方法：[第一种]把该小区的天线a角调大，这需要当地局维护人员配合。
[第二种]观察ANTPILOT所收集的数据，用RLNRI和RLMFC把该小区的相邻关系及测量频点补上， 再用ANTPILOT观察效果（推荐使用）。
28.[0第6.三20种20]利用OSS功能中RNO中的NOX可以T分anY析iJ？un？？。
28.06.2020

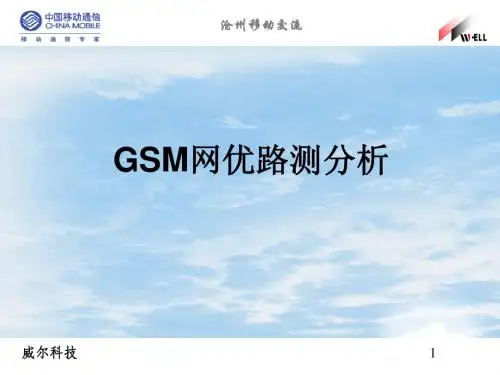

GSM网优路测分析 (1)
沧州移动交流
GSM网优路测分析
威尔科技
1
沧州移动交流
概 述
• 无线网优的路测是网优工作的重要而不可 分割组成部分。路测具有以下的作用： • 1、 作为实际客观地评估GSM网络质 量的重要依据； • 2、 为网络参数调整提供测试验证； • 3、 为网优验收提供场强图和质量图。 • 4、 解决基站中的隐含的软故障等一 系列的问题。
威尔科技 32
沧州移动交流
• 9 邻频干扰 • 邻频干扰：指的是在服务小区的频率和相邻小区 的某些频率相邻，GMCC推荐小区TRX使用的频 率间隔10个GSM无线带宽（200K），由于现在的 频率复用很严重，要避免邻频比较困难，在路测 的时候，ANTPILOT是可以发现邻频的干扰，这 是因为BTS中的TRX性能出问题，在旧的RBS200 中较为常见，更换该干扰的频率即可，图10表明 ANTPILOT如何探测邻频。
威尔科技 5
沧州移动交流
工
• • • • • •
具
ANTPILOT ANT FOR GSM2000 扫频接收机 (需要antpilot ver 6.0.8) OMT R8A(RBS2000) GPS 12x CDD & EXCEL &ACCESS &STS（具体的 parameters) • CELLCHECK(现场选频率）
• 解决方法：根据爱立信的HIERARCHICAL CELL
STRUCTURE的说明，LAYER 1小区LEVTHR应该 • 75，用RLLHC把9075即可。注：现在有地方局用微蜂窝 来作覆盖，周围没有任何的相邻小区，这时候 • 更改LEVTHR没有任何的意义。
威尔科技 17
沧州移动交流
• 4乒乓切换 • 乒乓切换的概念：手机在服务小区和相邻 小区来回进行HANDOVER
GSM网优路测分析
威尔科技
1
沧州移动交流
概 述
• 无线网优的路测是网优工作的重要而不可 分割组成部分。路测具有以下的作用： • 1、 作为实际客观地评估GSM网络质 量的重要依据； • 2、 为网络参数调整提供测试验证； • 3、 为网优验收提供场强图和质量图。 • 4、 解决基站中的隐含的软故障等一 系列的问题。
威尔科技 32
沧州移动交流
• 9 邻频干扰 • 邻频干扰：指的是在服务小区的频率和相邻小区 的某些频率相邻，GMCC推荐小区TRX使用的频 率间隔10个GSM无线带宽（200K），由于现在的 频率复用很严重，要避免邻频比较困难，在路测 的时候，ANTPILOT是可以发现邻频的干扰，这 是因为BTS中的TRX性能出问题，在旧的RBS200 中较为常见，更换该干扰的频率即可，图10表明 ANTPILOT如何探测邻频。
威尔科技 5
沧州移动交流
工
• • • • • •
具
ANTPILOT ANT FOR GSM2000 扫频接收机 (需要antpilot ver 6.0.8) OMT R8A(RBS2000) GPS 12x CDD & EXCEL &ACCESS &STS（具体的 parameters) • CELLCHECK(现场选频率）
• 解决方法：根据爱立信的HIERARCHICAL CELL
STRUCTURE的说明，LAYER 1小区LEVTHR应该 • 75，用RLLHC把9075即可。注：现在有地方局用微蜂窝 来作覆盖，周围没有任何的相邻小区，这时候 • 更改LEVTHR没有任何的意义。
威尔科技 17
沧州移动交流
• 4乒乓切换 • 乒乓切换的概念：手机在服务小区和相邻 小区来回进行HANDOVER

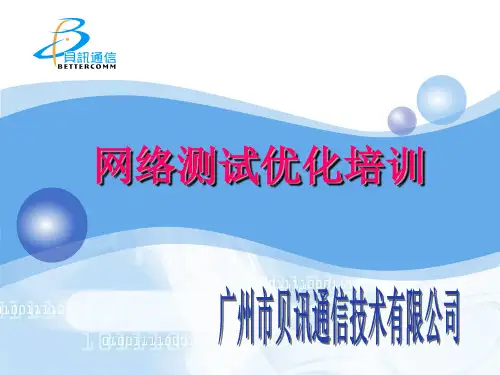

网络测试优化培训精品PPT课件
网络测试优化培训
目录
1 网优工具的使用 2 测试优化的数据收集 3 测试注意事项 4 测试分析基本思路 54 测试问题分析举例
网优工具的使用
❖ 爱立信MCOM软件 ❖ 易优EOES运用
❖测试软件使用 ❖统计宏
网优工具的使用
❖ 爱立信MCOM软件 能够进行地图数据更新、频率干扰查找、
选频、新站添加、专题图制作等 操作
网优工具的使用
按Start按钮开始进行自动拔打，如下图示：
手机状态栏如下图示： 按Stop按钮结束进行自动拔打 注意：此时不能做锁频、扫频测试
6、窗口说明
网优工具的使用
服务小区质量
事件标注，包括呼 叫、切换等等。
面：服务小区信号 强度，线：邻小区
信号强度
服务小区信息，包 括CGI、TA等
6、窗口说明
按Add Command 按钮，弹出如下窗口：
网优工具的使用 根据实际的拔打要求设置Command,如下图示，设置了拔打
105S、间断15S、拔打电话为
在Command Sequence(上图窗口)，击右键Properties，出现如下窗口，进一步 选择自动拔号的次数、重新开始、结束的各种Event
GPRS Detach:AT+CGATT=0
➢PDP Context Activate:AT+CGACT=1 PDP Context Deactivate: AT+CGACT= 0
网优工具的使用
手机Modem安装完比毕
6、窗口说明
网优工具的使用
第一行为服务小区，其他 都是邻小区
C/I值，该值越大质量越好，可 以通过C/I值查找频率干扰和定
位硬件故障
网优工具的使用
目录
1 网优工具的使用 2 测试优化的数据收集 3 测试注意事项 4 测试分析基本思路 54 测试问题分析举例
网优工具的使用
❖ 爱立信MCOM软件 ❖ 易优EOES运用
❖测试软件使用 ❖统计宏
网优工具的使用
❖ 爱立信MCOM软件 能够进行地图数据更新、频率干扰查找、
选频、新站添加、专题图制作等 操作
网优工具的使用
按Start按钮开始进行自动拔打，如下图示：
手机状态栏如下图示： 按Stop按钮结束进行自动拔打 注意：此时不能做锁频、扫频测试
6、窗口说明
网优工具的使用
服务小区质量
事件标注，包括呼 叫、切换等等。
面：服务小区信号 强度，线：邻小区
信号强度
服务小区信息，包 括CGI、TA等
6、窗口说明
按Add Command 按钮，弹出如下窗口：
网优工具的使用 根据实际的拔打要求设置Command,如下图示，设置了拔打
105S、间断15S、拔打电话为
在Command Sequence(上图窗口)，击右键Properties，出现如下窗口，进一步 选择自动拔号的次数、重新开始、结束的各种Event
GPRS Detach:AT+CGATT=0
➢PDP Context Activate:AT+CGACT=1 PDP Context Deactivate: AT+CGACT= 0
网优工具的使用
手机Modem安装完比毕
6、窗口说明
网优工具的使用
第一行为服务小区，其他 都是邻小区
C/I值，该值越大质量越好，可 以通过C/I值查找频率干扰和定
位硬件故障
网优工具的使用

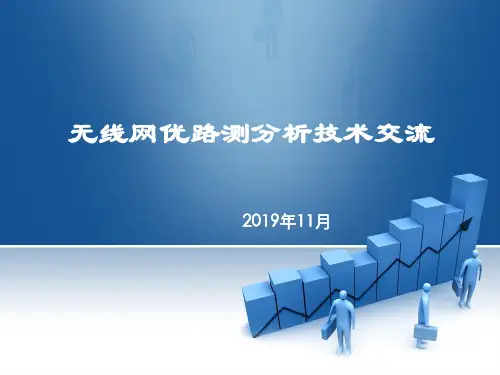

无线网优路测分析技术交流
无线网优路测分析技术交流
一、无线网优路测基础知识 二、无线网优路测分析方法 三、无线网优路测问题案例
无线网优路测分析方法
• 路测分析基本理论（无线通信名词及缩写）
– 移动国家号MCC ：000~999。国际电联（ITU）指定； – 移动网号MNC ：00~99。国家电信管理部门指定； – 不同PLMN的MNC应当不同； – 位置区码 LAC ：0001~FFFEH。运营管理部门指定； – 同一PLMN网LAC不应重复； – 小区识别码 CI ：0000~FFFFH。当地运营商指定； – 同一LAC中CI不应重复； – 网络色码 NCC ：000~111。（区分相邻属于不同PLMN的基站）； – 基站色码 BCC ：000~111。（识别邻区表中的BCCH同频基站）
– 关注主要统计指标：覆盖率、话音质量、掉话率（里程掉话比） 、接通率、切换成功率、……
– 影响网络的主要原因：覆盖不合理、网络干扰、网络故障、参数 设置不合理、……
无线网优路测分析技术交流
一、无线网优路测基础知识 二、无线网优路测分析方法 三、无线网优路测问题案例
无线网优路测问题案例
无线网优路测问题案例
GSM900 和 GSM1800 的逻辑信道划分是一样的
逻辑信道
通用信道 (CCH)
专用信道 (DCH)
广播控制信道 (BCH)
通用控制信道 (CCCH)
控制信道
话音信道 (TCH)
FCCH SCH
BCCH
PCH
(系统消息)
AGCH RACH
SDCCH
FACCH
SACCH
TCH/F TCH/H
Page 12
无线网优路测分析技术交流
2019年11月
网优路测的分析
平高3db，并且保持一定的时间，才会进行切换。所以用RLNRC把KHYST=6。（注：
路测的时候比较难发现乒乓切换，建议使用
20G20S/4M/1比7 CDMA中的软切换差的一面）。TanYiJun
STS
和 [MPA7300&COMPASS]
，
这
是
13
5切换失败（ANTPILOT制图）
切换失败的概念：当手机在服务小区尝试向相邻小区切换，但不成功，返回 服务区的情况。
2020/4/17
TanYiJun
22
（图10：邻频现象）
图形分析：图中蓝色地方表示邻频的现象,但没有干扰。
2020/4/17
TanYiJun
23
10传输接反（无图）
传输接反指的是俩个不共站的小区把自身的传输互换，交叉使用了对方的数据，
造成很大的干扰。这分为俩种情况，[第一种]两个小区距离较远，所定义的相邻 关系根本就不一样，这种情况最惨，但话务统计是可以反映出来，路测也可以测 量到。[第二种]两个小区的距离很近，所定义的相邻关系差不多，但话务统计不 能反映出任何的问题，这样的情况只能靠路测去发现问题，因为话务报表中的切 换数据差别不大。这也说明预先选好测试的路线的重要性，也是路测中发现的最 为严重的问题，一经发现这种问题，立刻和局方的人员相互配合处理、测试。 （梅州网优的情况）。
如何发现问题 ：因为两个小区的传输互换，在ANTPILOT中主要是问题小区
方向下看到的是另外的问题小区的BSIC和BCCH，因为它们使用了对方的所有频 率和BSIC等数据，其实APTPILOT探测到的就是另一小区的数据。
TanYiJun
10
（图3：肇庆铁岗的LEVTHR设计错误）
