水表的结构和工作原理

水表的结构和工作原理水表的结构和工作原理第一节旋翼式水表旋翼式水表是速度式水表的一种，是世界上用得最多的水表品种。

在国家标准中，速度式水表的定义为“安装在封闭管道中，由一个动力元件组成，并由水流速直接使其获得运动的一种水表”。

当水流通过水表时，驱动叶轮(旋翼或螺翼)旋转，而水流的流速与叶轮的转速成正比，因水流驱动叶轮处喷口的截面积为常数，故叶轮的转速与流量也成正比。

通过叶轮轴上的联动部件与计数机构相连接，使计数机构累积叶轮(旋翼或螺翼)的转数，从而记下通过水表的水量。

一、多流束水表多流(束)水表：水流通过水表时，有多束(股)水流从叶轮盒四周流人，驱动叶轮旋转。

这种水表的公称口径一般为15mm～150mm。

旋翼多流束式水表由表壳、中罩、表玻璃、密封垫圈、计量机构、计数机构和滤水网等组成。

水流冲击叶轮后，叶轮开始转动，所转圈数通过计数机构累计，记录显示通过水表的水量。

见图2-1和2-2。

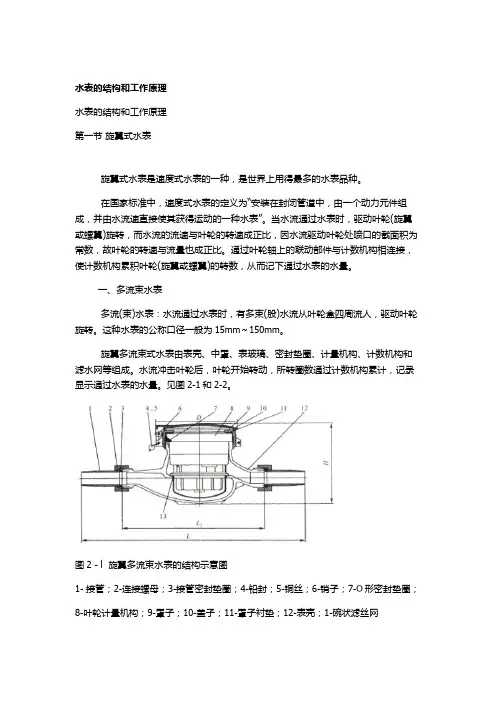

图2－l 旋翼多流束水表的结构示意图1- 接管；2-连接螺母；3-接管密封垫圈；4-铅封；5-铜丝；6-销子；7-O形密封垫圈；8-叶轮计量机构；9-罩子；10-盖子；11-罩子衬垫；12-表壳；1-碗状滤丝网图2—2 旋翼多流束水表的结构展开图1－表盖；2－轴销；3－铜罩；4－罩子衬垫；5－表玻璃；6－O形密封圈；7－计数器；8－防磁环；9－中心齿轮，10－齿轮盒；11－垫圈；12－磁钢座；13－叶轮；14－叶轮盒；15－表壳；16－调节螺钉；17－调节螺钉垫片；18－调节塞；19－滤水网；20－接管垫片；21－接管；22－连接螺母多流束水表的总体尺寸和连接方式见表2—1。

表2—Ⅱ旋翼式多流束水表的总体尺寸和连接方式mm各部件的作用、所用材料如下：1 表壳、中罩、表玻璃表壳、中罩、表玻璃和密封垫圈一起组成一密封体，使表壳内被测水不致渗漏至表外。

按国家标准规定，水表应能承受水压、持续15min和水压、持续1min的压力试验。

水表工作原理
水表是一种用于测量流经管道的水量的仪器。

它使用了一种叫做涡轮流量计的技术，通过涡轮的旋转来测量水流量。

水表的机构主要由计数部分和流量感应部分组成。

计数部分包括机械计量装置和数字计量装置。

流量感应部分包括装置驱动模块和涡轮转速检测模块。

具体工作原理如下：当水流经过水表时，它会通过一个进水口进入水表。

进入水表后，水会进入涡轮流量计，涡轮会因为水的压力而旋转。

涡轮的旋转速度与水流量成正比，因此可以通过涡轮的旋转速度来测量水流量。

流量感应部分会感应涡轮的旋转速度，并将其转化为数字脉冲信号，然后传输到计数部分。

计数部分中的数字计量装置会将脉冲信号进行计数，然后显示在水表的计数盘上。

同时，机械计量装置会将涡轮的旋转转化为机械传动，进而通过齿轮传递到计数盘上。

这样，无论是通过数字还是机械方式，都可以得到准确的水流量数据。

需要注意的是，水表的准确性是非常重要的，因此在安装水表时需要保证水流畅通，避免任何阻塞。

此外，定期维护和校准水表也是保证其准确性的重要措施。

总结来说，水表通过涡轮流量计技术来测量水流量，将涡轮的旋转速度转化为数字或机械计数，从而得到准确的水量数据。

这项技术在水资源管理和收费等领域起到了重要作用。

水表的结构和工作原理
水表是一种用于测量和记录家庭、商业和工业用水量的装置。

它主要由以下几个部分组成：
1. 外壳：通常由金属或塑料制成，用于保护内部部件免受损坏。

2. 计量机构：内部的计量机构是水表的核心部分，它由一个旋转的机械装置组成，能够记录经过水表的水量。

通常这个装置由叶片轮和计数器组成。

3. 进水管：水表的进水管用于引导水流进入计量机构，一般连接在水表的底部。

4. 出水管：水表的出水管用于将水流从计量机构引导出去，通常连接在水表的侧面。

5. 拉杆装置：拉杆装置通常位于水表的一侧，用于关闭或打开水表的进水阀门，以便进行维护或修理。

水表的工作原理基于风速仪的原理，其中水流通过计量机构时，会对机械装置施加力量，使之旋转。

这个旋转的机械装置与计数器相连，当水流通过时，装置会按照旋转的速度记录水量。

计数器一般是一个装有数字显示的表盘，用于显示累计的用水量。

水表通常会根据不同的设计，具备一定的抗干扰能力，能够排
除非计量水流对计量结果的影响。

同时，水表还可以经常进行校准，以保证计量的准确性。

水表的结构和工作原理
水表是一种用于测量水流量的仪表，其结构由外壳、测量装置和传感器等部分组成。

外壳是水表的外部包装，通常由金属或塑料制成，可以保护水表内部的组件免受损坏，并防止水的泄漏。

测量装置是水表的核心部分，由一个测量机构和计量装置组成。

测量机构通常由一个转轮和一个计数装置组成。

水流通过水表时，会推动转轮转动，转轮与计数装置相连，从而记录并显示水的流量。

传感器是水表的重要组成部分，负责将水流转化为电信号，并传输给计量装置。

常见的传感器有涡轮传感器和超声波传感器。

涡轮传感器利用涡轮的转动来测量水流量，而超声波传感器则利用超声波的反射来测量水流速度。

水表的工作原理基于流量测量原理。

当水流通过水表时，水的动能作用转化为转轮的转动动能。

转轮的转速与水流量成正比，因此可以通过测量转轮的转速来确定水流量。

传感器将转轮的转动转化为电信号，并传输给计量装置。

计量装置根据接收到的信号，记录并累计水的流量。

由于水表的准确性对于水费计算非常重要，因此水表的制造与校准需要严格遵守相应的标准。

常见的水表精度等级有Class B、Class C等，其中Class B的精度较高，适用于计费用途。

总之，水表是一种通过测量转轮的转速来测量水流量的仪表。

通过外壳、测量装置和传感器等部分的协作工作，水表能够准确地记录和计量水的流量，为水费计算提供依据。

电磁水表知识点总结图解一、电磁水表的工作原理1. 电磁水表是一种利用电磁感应原理测量水流量的仪器。

其工作原理是通过水流使得水表中的转子转动，转子上的叶片在磁场的作用下产生电动势，利用电动势的大小来测量水流量。

2. 电磁水表分为电磁式和涡街式两种，其中电磁式水表是通过磁场作用于导电体产生感应电动势的原理来测量水流量，而涡街式水表则是通过水流冲击产生涡街，并将其感应成电信号来测量水流量。

3. 电磁水表的工作原理涉及到磁场的产生、传感装置的感应和信号的输出，是一种集机械、磁场和电气技术于一体的综合性仪表。

二、电磁水表的结构组成1. 电磁水表由外壳、表头、表体、转子、传感装置、信号处理模块和显示装置等组成。

2. 外壳通常由防水、防尘和耐腐蚀的材料制成，保护水表内部结构不受外界环境的影响。

3. 表头是水表的控制中心，负责接收传感器传来的信号，并进行信号处理和显示。

同时还具有防水防尘和抗腐蚀的功能。

4. 表体是水表的主要结构，内部安装有转子和传感装置，用于测量和传输水流量信号。

5. 转子是水流作用下的转动部件，可以将水流量转化为机械能，并通过传感器传递给表头。

6. 传感装置是转子信号的感应装置，将机械能转化为电信号，并传递给表头进行处理。

7. 信号处理模块接收传感器传来的电信号，并进行信号放大、滤波、线性化和数字化处理，最终输出给显示装置显示。

8. 显示装置一般为液晶屏，用于显示水表的读数和其他相关信息。

三、电磁水表的特点和优势1. 精度高：电磁水表采用先进的电磁感应技术，可以实现高精度的水流量测量，测量误差小。

2. 耐用：电磁水表结构简单，使用寿命长，不易受到水质、水压和温度等因素的影响，具有较强的抗干扰能力。

3. 稳定性好：电磁水表不受水表粘度变化和计量刻度篡改等问题影响，测量稳定准确。

4. 输电损耗小：电磁水表采用的电磁感应原理，无需外部电源，传感器自身只消耗极小的电能，经济节能。

5. 维护简单：电磁水表结构简单，零部件少，维修更换方便，维护成本低。

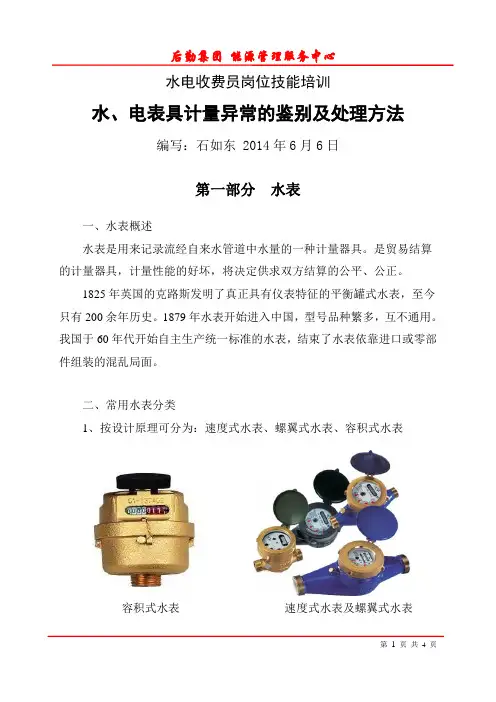

水电收费员岗位技能培训水、电表具计量异常的鉴别及处理方法编写：石如东 2014年6月6日第一部分水表一、水表概述水表是用来记录流经自来水管道中水量的一种计量器具。

是贸易结算的计量器具，计量性能的好坏，将决定供求双方结算的公平、公正。

1825年英国的克路斯发明了真正具有仪表特征的平衡罐式水表，至今只有200余年历史。

1879年水表开始进入中国，型号品种繁多，互不通用。

我国于60年代开始自主生产统一标准的水表，结束了水表依靠进口或零部件组装的混乱局面。

二、常用水表分类1、按设计原理可分为：速度式水表、螺翼式水表、容积式水表容积式水表速度式水表及螺翼式水表2、按口径和用途可分为：3、按安装方式可分为：水平安装水表和立式安装水表4、按使用介质的温度可分为：冷水水表和热水水表5、按水表实用功能分为：普通机械水表和智能水表民用水表 （小口径）工业用水表 （大口径）工业用子母水表 （大口径）立式安装水表热水水表远程水表预付费水表IC 卡水表三、水表结构与工作原理表壳表芯表盖及连接件组装后的成品水表水表分解结构图四、水表计量异常情况1、不用水时水表自转此时，一般水表没有损坏，可以正常使用。

问题是由管道压力波动或管道内存在气囊所引起。

或者是表后管网有渗漏或水嘴未关紧。

2、度盘（表面）发黑，看不清字当使用的水表是湿式水表时，表盘内将会充满自来水。

由于水质太差，污垢沉积变质，造成玻璃盖子污浊。

但是电表度量功能不会失效。

3、灵敏度不好或水表不走这种情况有可能是水表损坏，如：计数器卡死、负荷过大、磨损过大。

也可能是管网中杂物留存卡死4、字轮不进位或指针脱落齿轮、锅杆折断脱档、字轮传动小齿轮卡死、指针与齿轮轴配合不紧，振动脱落、指针安装不到位等。

注：网上资料来源于百度文库等《水表专业知识讲座》/view/ef4db336168884868762d6a1.html《水表原理和构造课件》/link?url=hkP46KC2kKyE0SFW1P3-uPehG53ongBIVkSLqMgLeRidnutKBXHxv V85RBqcnUFmZCCxu6jSZh21ffi4NdCPaV8yEl71zx2_EVG1BLkHG5i。

水表知识点总结一、水表的基本知识1. 水表的作用水表是用来测量和记录水流量的一种仪表，主要用于监测和计量用水量。

通过水表可以清晰地了解每户用户的用水情况，从而对水资源进行更好地管理和节约。

2. 水表的结构水表的结构通常由表箱、计量机构、和显示装置三部分组成。

表箱通常由铸铁、钢板或塑料制成，用来保护水表内部的计量机构和显示装置。

计量机构包括进水口、流量计、定位装置和传动装置等部分，用来实现水流量的准确计量。

显示装置通常由机械表盘或数字显示屏组成，用来显示用水量。

3. 水表的工作原理水表的工作原理是通过测量水流过程中的压力差和速度来实现水流量的计量。

当水流经过水表的流量计时，流速会导致流量计内部的浮子或涡轮产生相应的旋转，通过传动装置将旋转转换成相应的机械运动，从而显示出实际的用水量。

4. 水表的准确性水表的准确性是衡量水表质量的重要标准之一。

一般来说，水表的准确性应在正常流量范围内保持在2%以内。

而对于超低流量和超大流量情况下的准确性要求也不低于5%。

5. 水表的安装和维护水表的安装应由专业人员进行，并且应按照相关标准和规定进行安装。

水表的维护工作主要包括清洁、检查和维修，定期的维护可以保证水表的准确性和长久使用。

二、水表的类型1. 按照用途分（1）民用水表：用于家庭、学校、餐馆等民用场所的用水计量。

（2）工业水表：用于工厂、企业等工业场所的用水计量。

（3）农业水表：用于农田、农场等农业用水计量。

2. 按照结构分（1）机械水表：采用机械的方式实现水流量的计量和显示。

（2）电子水表：采用电子传感器和显示装置实现水流量的准确计量和数字显示。

3. 按照工作原理分（1）涡轮水表：采用水流过程中旋转涡轮实现水流量的计量。

（2）超声波水表：采用超声波技术实现水流量的计量和数字化显示。

4. 按照安装位置分（1）户表：安装在用户家庭或户外的水表。

（2）总表：安装在水厂或水泵站的水表，用于水厂对供水量的监控和计量。

电磁水表基本工作原理,工作模式、结构组成、各个结构部分组成、材料和作用电磁水表是一种新型的水表，其工作原理主要是利用电磁感应原理对水流进行测量，它具有测量准确、操作简便、维护方便等优点。

现在，我们来详细地来讲解电磁水表的基本工作原理、工作模式、结构组成、各个结构部分组成、材料和作用。

一、电磁水表的基本工作原理电磁水表的基本工作原理是利用水流经过电磁水表内部的流量传感器时，由于水流的流速与导体移动的速度有关，所以将导体的运动转化为电压信号，然后经过放大、处理后，通过微处理器进行数据处理，最后将测量出来的流量值显示出来。

在电磁感应方面，根据法拉第电磁感应原理，液体通过电磁水表内的磁场时，发生液体中的导体移动，形成快速变化的磁通量，从而在传感器中产生感应电动势。

而电磁感应是通过一个线圈产生的交变磁场作用于另一个线圈，从而在第二个线圈中产生感应电动势。

在电磁水表的传感器中，电路中断的磁阻杆为两个线圈分离的分离器，使得在磁阻杆之间的磁场可以惟一地影响线圈中的电压信号。

这里应该注意到，电磁水表的传感器要求在恒温条件下工作，否则就需要对温度进行矫正。

二、电磁水表的工作模式电磁水表的工作模式主要分为两种：磁式电磁水表和涡流式电磁水表。

磁式电磁水表即是通过一定的磁场作用，测量水流量的方法。

电磁式水表采用非接触式磁力作用方式，传感器内部装有一对线圈，这对线圈通过互相孔衬、互相独立的借助，把电流送进一个圆盘形的吸盘铁心里面，在取样器中所称的磁场就由这个吸盘铁心外露部份的磁场组成，它的作用感应电磁场。

当含磁性液体顺着流量传感器通过时，这个磁场就可以感应出液体里面的磁性颗粒，将其测量出水的流量。

涡流式电磁水表是利用水流经过分析器时，产生切向运动产生涡流，引起沿着感应线圈的电磁感应，其信号与涡流的频率、电导率有关。

电磁式水表的磁场没有磁饱和特性，所以在高磁力和能量输出下稳定。

三、电磁水表的结构组成电磁水表主体结构主要由流量计传感器和集成式智能显示器组成。

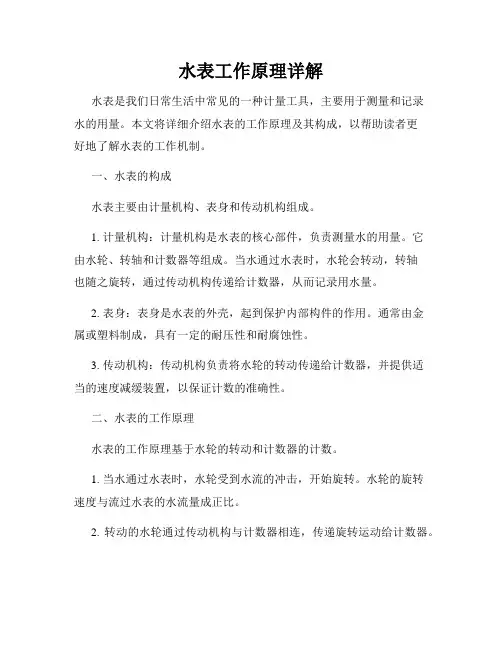

水表工作原理详解水表是我们日常生活中常见的一种计量工具，主要用于测量和记录水的用量。

本文将详细介绍水表的工作原理及其构成，以帮助读者更好地了解水表的工作机制。

一、水表的构成水表主要由计量机构、表身和传动机构组成。

1. 计量机构：计量机构是水表的核心部件，负责测量水的用量。

它由水轮、转轴和计数器等组成。

当水通过水表时，水轮会转动，转轴也随之旋转，通过传动机构传递给计数器，从而记录用水量。

2. 表身：表身是水表的外壳，起到保护内部构件的作用。

通常由金属或塑料制成，具有一定的耐压性和耐腐蚀性。

3. 传动机构：传动机构负责将水轮的转动传递给计数器，并提供适当的速度减缓装置，以保证计数的准确性。

二、水表的工作原理水表的工作原理基于水轮的转动和计数器的计数。

1. 当水通过水表时，水轮受到水流的冲击，开始旋转。

水轮的旋转速度与流过水表的水流量成正比。

2. 转动的水轮通过传动机构与计数器相连，传递旋转运动给计数器。

3. 计数器根据水轮的转动，进行相应的计数，并显示出水的用量。

计数器通常以数字方式显示，每转动一定的单位表示水的用量增加了特定的数值。

4. 计数器内部还设有一定的机械装置，用于记录超过某个特定量程的用水量。

一旦超过量程，水表会停止计数，需要重新校准或更换。

三、水表的优势与应用水表具有以下几个优势：1. 计量准确：水表采用先进的计量技术，能够对水的用量进行精确测量，减少浪费。

2. 自动记录：水表内置的计数器可以自动记录水的用量，方便用户查看和管理。

3. 节约用水：通过使用水表，用户可以更好地了解自己的用水情况，有助于节约用水，促进可持续发展。

水表广泛应用于以下领域：1. 居民生活：水表用于居民住宅，帮助居民合理使用水资源，控制用水成本。

2. 工业生产：水表被广泛应用于工业企业，监控工业用水量，提高水资源利用效率。

3. 公共设施：水表用于公共设施，如学校、医院、公园等，协助管理者对水的使用情况进行监测和管理。

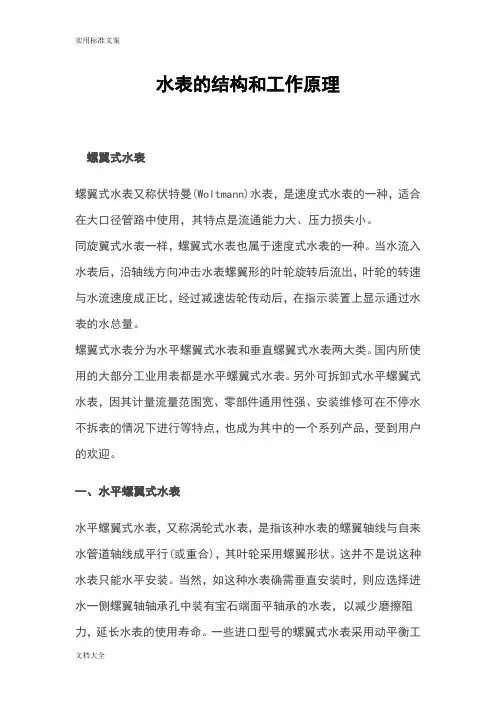

水表的结构和工作原理螺翼式水表螺翼式水表又称伏特曼(Woltmann)水表，是速度式水表的一种，适合在大口径管路中使用，其特点是流通能力大、压力损失小。

同旋翼式水表一样，螺翼式水表也属于速度式水表的一种。

当水流入水表后，沿轴线方向冲击水表螺翼形的叶轮旋转后流出，叶轮的转速与水流速度成正比，经过减速齿轮传动后，在指示装置上显示通过水表的水总量。

螺翼式水表分为水平螺翼式水表和垂直螺翼式水表两大类。

国内所使用的大部分工业用表都是水平螺翼式水表。

另外可拆卸式水平螺翼式水表，因其计量流量范围宽、零部件通用性强、安装维修可在不停水不拆表的情况下进行等特点，也成为其中的一个系列产品，受到用户的欢迎。

一、水平螺翼式水表水平螺翼式水表，又称涡轮式水表，是指该种水表的螺翼轴线与自来水管道轴线成平行(或重合)，其叶轮采用螺翼形状。

这并不是说这种水表只能水平安装。

当然，如这种水表确需垂直安装时，则应选择进水一侧螺翼轴轴承孔中装有宝石端面平轴承的水表，以减少磨擦阻力，延长水表的使用寿命。

一些进口型号的螺翼式水表采用动平衡工艺技术，可以在水平、倾斜和垂直状态下工作，但在非水平状态下工作时水表的计量等级要降低一级。

公称口径80～200mm的水平螺翼式水表的结构示意见图2-12，其实物图见附录C图C.7。

水平螺翼式水表主要由表壳、整流器、误差调节装置、螺翼、支架、蜗轮蜗杆、计数机构、表玻璃、密封垫圈及中罩等零部件组成。

1表壳、中罩、表玻璃表壳、中罩、表玻璃和密封垫圈一起组成一密封体，使表壳内被测水不致渗漏至表外。

按标准规定，水表应能承受水压1.6MPa、持续15min 和水压2.OMPa、持续1min的压力试验。

因此，表壳、中罩和表玻璃均应满足上述要求。

表壳内孔应镶有耐腐材料制成的衬套或涂以良好的防锈涂层。

2整流器整流器的作用：一是将来自水表上游呈紊流状态的水流在通过网格状的整流器后，尽可能地将其“梳理”成层流状态；二是在整流器中心有一轴孔，以支承螺翼轴，该轴孔与支架上的轴孔应保持同轴，以保证螺翼灵活转动。

水表的原理
水表是一种用来测量流经管道的水量的仪器，它在生活中扮演着非常重要的角色。

水表的原理涉及到流体力学和机械原理，下面我们来详细了解一下水表的工作原理。

首先，水表的主要部件包括计量装置、传动装置和显示装置。

其中，计量装置
是用来测量水流量的核心部件，它通常由一个转子或者涡轮构成。

当水流经过计量装置时，转子或者涡轮会受到水流的作用而转动，其转速与水流量成正比。

传动装置则是用来将转子或者涡轮的转动传递给显示装置，一般采用齿轮传动或者磁力耦合的方式。

显示装置则是用来显示水表读数的部件，通常采用机械指针或者数字显示屏。

其次，水表的工作原理是基于流体力学的。

根据流体力学的原理，当水流经过
管道时，会产生一定的动能，而水表正是利用了这一原理。

当水流经过计量装置时，转子或者涡轮会受到水流的作用而转动，其转速与水流量成正比。

通过传动装置将转动传递给显示装置，就可以实时地显示出水流量的大小。

最后，水表的原理也涉及到机械原理。

水表中的传动装置通常采用齿轮传动或
者磁力耦合的方式，这些都是基于机械原理的设计。

通过合理的机械结构设计，可以确保水表的稳定性和准确性。

总的来说，水表的原理涉及到流体力学和机械原理，通过计量装置、传动装置
和显示装置的配合，实现了对水流量的准确测量。

水表在生活中的应用非常广泛，不仅可以帮助用户合理使用水资源，还可以监测管网的供水情况，是一种非常重要的计量仪器。

希望通过本文的介绍，读者对水表的原理有了更深入的了解。

家里的水表原理一、引言家里的水表是我们生活中常见的一个设备，它用于测量家庭用水的消耗量。

水表的原理是通过一系列的机械装置和技术手段，准确记录和统计家庭用水的数据，从而为水费计费提供依据。

本文将详细介绍家里的水表原理，帮助读者更好地了解水表的工作机制。

二、水表的组成部分1. 水表外壳：水表外壳通常由金属或塑料制成，具有一定的耐压性能，可以保护内部的机械装置和仪表不受外界的干扰和损坏。

2. 水表表盘：水表表盘是水表的显示部分，通常是一个圆形的盘面，上面标有刻度和指针，用于直观地显示用水量。

3. 水表计量机构：水表计量机构是水表的核心部分，它由转子、齿轮和传动装置等组成。

当水通过水表时，转子会随之旋转，通过齿轮和传动装置的作用，将旋转的运动转化为指针的线性位移，从而实现对用水量的计量。

4. 水表阀门：水表阀门是用于控制水流的装置，通过开关水表阀门的状态，可以实现对家庭用水的控制和计量。

三、水表的工作原理1. 水流进入水表：当家庭用水开启时，水流会进入水表的进水口，经过水表的内部管道和计量机构。

2. 计量机构转动：水流经过计量机构时，会使转子旋转。

转子上的叶片会受到水流的冲击，产生转动力，从而带动齿轮和传动装置的运动。

3. 指针运动：齿轮和传动装置将旋转的运动转化为指针的线性位移。

指针会随着转子的旋转而移动，指向不同的刻度，显示出不同的用水量数据。

4. 记录用水量：当水流停止或减小时，转子的运动也会逐渐减慢，最终停止。

此时，指针所指的刻度就是对应的用水量数据，可以根据指针的位置来准确统计家庭用水的消耗量。

5. 控制用水流量：水表的阀门可以通过开关来控制水流的通断，从而实现对家庭用水流量的控制和计量。

四、水表的优势和应用1. 准确计量：水表通过机械装置和技术手段，能够准确记录家庭用水的消耗量，避免了用水量估算带来的不公平和不准确。

2. 节约用水：水表的安装可以激发人们的节约用水意识，通过实时监测用水量，提醒人们合理使用水资源，从而达到节约用水的目的。

水表工作原理一、引言水表是一种用于测量家庭、工业和商业用水量的设备。

它通过测量流经管道的水的体积来确定用水量。

在本文中，我们将探讨水表的工作原理。

二、基本构造水表通常由以下部分组成：1.外壳：通常由铸铁或钢制成，保护内部机械部件。

2.计数器：用于记录流经管道的总水量。

3.计时器：用于记录流经管道的时间，以便确定每小时、每天或每月的用水量。

4.阀门：通常由球阀或闸阀组成，可关闭或打开管道以控制流量。

5.传感器：用于检测流经管道的水流速度和方向。

三、工作原理当自来水通过管道进入建筑物时，它会通过一个叫做“进口”（inlet）的入口进入到水表中。

然后，它会通过一个叫做“计时器”（timer）的装置，在设定时间内测量出通过该装置的总体积。

这个装置通常是一个机械式装置，它会随着自来水通过而转动。

在转动过程中，它会将数据传输给一个叫做“计数器”（counter）的装置。

计数器是另一个机械式装置，它会记录通过管道的总水量。

当水通过管道时，计数器中的数字会随之增加。

这个数字通常以立方米或加仑为单位。

在水流过程中，还有一个叫做“传感器”（sensor）的装置，用于检测水流速度和方向。

这个装置通常是一个磁性装置，当水流过时，它会产生磁场。

这个磁场可以被传感器检测到，并转换成电信号。

四、不同类型的水表1.机械式水表：机械式水表使用机械部件来测量通过管道的总体积和流速。

它通常由一个旋转的涡轮和一个计数器组成。

2.超声波水表：超声波水表使用超声波来测量通过管道的总体积和流速。

它通常由两个传感器组成，其中一个发送超声波信号，另一个接收信号，并根据接收到的信号计算出通过管道的总体积。

3.电子式水表：电子式水表使用电子部件来测量通过管道的总体积和流速。

它通常由一个传感器、一个微处理器和一个显示屏组成。

五、结论在本文中，我们讨论了水表的基本构造和工作原理。

我们了解到，水表通过测量流经管道的总体积和流速来确定用水量。

不同类型的水表使用不同的技术来实现这一目标。

电磁水表基本工作原理工作模式结构组成各个结构部分组成材料和作用电磁水表是一种测量水流量的装置，它基于电磁感应原理来实现对水流量的测量。

下面将详细介绍电磁水表的基本工作原理、工作模式、结构组成、各个结构部分组成、材料和作用。

一、基本工作原理：电磁水表的基本工作原理是利用水流通过管道时所形成的磁场变化来感应并测量水流量。

当水流通过电磁水表时，水流中的导电性液体（一般为自来水）会激活电磁水表的感应器，感应器中的线圈发生变化的磁场，进而产生感应电动势。

根据法拉第电磁感应定律，感应电动势与磁场的变化速率成正比，而磁场的变化速率又与流过的液体体积和流速成正比，因此可以通过测量感应电动势来间接测量水流量。

二、工作模式：电磁水表的工作模式可以分为两种：直读模式和智能模式。

直读模式：水表上配备有机械指针和数字显示屏，可以直接读取水表的累计流量和瞬时流量。

智能模式：水表通过连接水表管理系统，实现无线远程监控和远程抄表等功能，可以实现对水表的远程查询、计量、控制等。

三、结构组成：电磁水表通常由以下几个主要部分组成：1.传感器：传感器是电磁水表的核心部件，负责感应水流并产生相应的电磁信号。

2.计量部件：计量部件分为前置器和测量器，前置器用于调整水流的状态，测量器用于测量水流的体积和速度。

3.显示和数据处理部件：包括指示器、显示屏和数据处理芯片，用于显示和处理电磁水表的相关数据。

4.控制部件：控制部件包括手动操作开关和自动控制装置，用于控制电磁水表的运行状态。

5.电源部件：电源部件包括电池或外部电源，提供电磁水表所需的电能。

四、各个结构部分组成及材料和作用：1.传感器材料与作用：传感器主要由线圈组成，线圈一般采用铜线绕制，具有良好的导电性能，用于感应水流通过时的磁场变化。

2.计量部件材料与作用：计量部件通常由带有叶片的涡轮和测量室组成，涡轮一般采用不锈钢材料，具有较强的耐腐蚀性和机械强度，叶片能够依据水流的大小和速度而自由旋转，用于测量水流量。

脉冲式水表工作原理一、脉冲式水表的定义与分类脉冲式水表是一种利用水流冲击脉冲发生器，将水流量转换为脉冲信号输出的一种智能化水表。

根据脉冲发生器的形式，脉冲式水表可分为电磁式、超声波式、机械式等。

二、脉冲式水表的工作原理1.结构组成脉冲式水表主要由四个部分组成：传感器、脉冲发生器、信号处理器和显示器。

（1）传感器：传感器负责感知水流，将水流信号转换为电信号。

（2）脉冲发生器：脉冲发生器负责将传感器输出的电信号转换为脉冲信号。

（3）信号处理器：信号处理器负责对脉冲信号进行处理，如放大、滤波、计数等。

（4）显示器：显示器用于显示水表读数。

2.工作过程当水流通过传感器时，传感器会产生电信号，电信号经过脉冲发生器转换为脉冲信号。

脉冲信号经过信号处理器处理后，驱动显示器显示水表读数。

脉冲信号的频率与水流速度成正比，从而实现水流量的测量。

三、脉冲式水表的优缺点优点：1.测量精度高，可靠性好。

2.抗干扰能力强，适应各种恶劣环境。

3.体积小，安装方便。

4.具有远程读数和控制功能，便于实现智能化管理。

缺点：1.相对其他水表，价格较高。

2.对水质有一定要求，防止杂质堵塞。

四、脉冲式水表的应用领域脉冲式水表广泛应用于住宅、商业、工业等领域，尤其适用于需要精确计量和智能化管理的水务系统。

五、如何选择合适的脉冲式水表1.根据用水量需求选择合适的流量范围。

2.考虑水质条件，选择适合的水表材质。

3.选择具有稳定性和可靠性的品牌。

4.了解售后服务，确保水表的正常使用。

六、脉冲式水表的维护与保养1.定期检查水表运行情况，发现异常及时处理。

2.保持水表周围清洁，避免潮湿和阳光直射。

3.定期清理水表内部的杂质，防止堵塞。

电磁水表知识点总结电磁水表是一种利用电磁原理来测量水流量的智能水表。

它具有测量精度高、抗干扰能力强、使用寿命长、维护成本低等优点，被广泛用于工业生产和民用供水系统。

本文将从电磁水表的原理、结构、安装与维护以及市场应用等方面进行详细的介绍和总结。

一、电磁水表的原理和结构1. 原理电磁水表是基于法拉第电磁感应定律的测量原理而设计制造的。

当水通过水表的测量管道时，会导致管道内部的磁场发生变化，进而在水表内产生感应电动势。

通过检测这个感应电动势的大小，就可以确定水的流量。

由于水的导电性和磁性较低，因此在实际测量中，可以忽略水本身的电磁特性，而只考虑水流通过时对磁场的影响。

2. 结构电磁水表由测量管、电磁检测单元、显示和记录单元、供电单元等部分组成。

其中，测量管是水流通过的通道，其内部安装有电磁探头。

电磁探头是通过探测水流对磁场的影响来产生感应电动势的关键部件。

显示和记录单元则用于将测量结果显示出来，或者通过数据记录和传输来进行监控和管理。

供电单元则为电磁水表提供工作所需的电能。

二、电磁水表的安装与维护1. 安装安装电磁水表时，需要注意以下几点：a. 测量管道的安装位置应在水流较为平稳的地方，避免有漩涡或者空隙的地方；b. 测量管道与电磁水表应保持水平，以保证测量的准确性；c. 电磁水表的安装位置应易于维修和更换。

2. 维护电磁水表的维护主要包括定期清洗和校准。

由于水中微小的杂质会在电磁探头周围积累，所以必要时需要进行清洗。

同时，由于电磁水表是一种精密仪器，因此需要定期校准以确保其测量结果的准确性。

三、电磁水表在市场上的应用电磁水表由于其测量精度高、抗干扰能力强、使用寿命长、维护成本低等优点，被广泛用于工业生产和民用供水系统。

在工业方面，电磁水表通常用于计量大流量的工业用水，如石化、电力等领域。

在民用方面，电磁水表可以用于现代化的智能水表系统中，实现对供水的监控和管理。

此外，电磁水表还可以与智能水务系统相结合，实现对水表数据的远程采集和监控，提高供水系统的管理效率。

水表工作原理水表是一种用来测量和记录家庭或工业场所用水量的仪表。

它的工作原理基于一系列的物理原理和技术，旨在确保准确测量水的流量并记录使用情况。

一、水表的基本结构和组成部分水表通常由水表壳体、水表计量部分和显示部分三部分组成。

水表壳体通常由铜、铸铁或塑料制成，用来保护内部的仪表部件并连接水管。

水表计量部分包括流量计和计数器，它们通过测量和记录水的流量来实现计量功能。

显示部分通常由指针或数字显示装置组成，用来直观地显示使用的水量。

二、水表的工作原理水表的工作原理可以简单概括为：当水通过水表时，流过流量计，流量计会对水的流速进行测量并产生相应的旋转力，旋转力作用在计数器上，将流经的水量累计到计数器中，并通过指针或数字显示装置显示出来。

具体来说，水流经过水表时，流量计中的转子或涡轮会受到水流动的力的作用而旋转。

旋转的速度与水流量成正比，这样通过测量转速可以间接地测量出水的流量。

流量计一般采用磁力耦合或直接连接到计数器，当转子或涡轮旋转时，会带动计数器中的齿轮等机械装置运动，从而实现对水量的计量和累计。

三、水表的精度和校准水表的精度是指它测量水流量的准确程度。

通常水表的精度等级根据国家标准进行划分，比如1级、2级等。

不同精度等级的水表适用于不同场合的用水计量需求。

而水表的校准则是确保水表能够准确测量的重要步骤。

校准是在实验室或专门的校准机构进行的，通过将已知流量的水经过水表测量后与实际流量进行比较，从而确定水表的误差和修正系数。

四、水表的应用和管理水表广泛应用于家庭、商业和工业领域，用于计量用水量并进行费用结算。

在家庭中，水表可以帮助家庭成员掌握用水情况，合理使用水资源，并能及时发现水漏或异常情况。

对于供水公司或物业管理方来说，水表是进行水费计费和用水管理的基础工具，可以实现对用户用水情况的监控和统计。

为了确保水表的正常运行和准确计量，需要进行定期的检测和维护。

一般来说，应保持水表周围环境清洁，避免水表受到污染或损坏。

脉冲水表结构及工作原理脉冲水表是一种常见的家用水表，它利用脉冲计数的原理来测量用水量。

本文将介绍脉冲水表的结构和工作原理。

一、脉冲水表的结构脉冲水表的结构相对简单，一般由水表表壳、表头、计量机构和脉冲发生器等组成。

1. 水表表壳：脉冲水表的外部壳体，通常由塑料或金属制成，具有防水和防尘的功能，保护内部的计量机构。

2. 表头：表头是脉冲水表的核心部分，包含了计量机构和脉冲发生器。

它通常由透明材料制成，可以看到计量机构的运作情况。

3. 计量机构：计量机构是脉冲水表的计量部分，主要由水轮、传动装置和计数装置等组成。

当水通过水轮时，水轮会转动，通过传动装置将转动的力量传递给计数装置，计数装置会记录水的流量。

4. 脉冲发生器：脉冲发生器是脉冲水表的关键部分，它能根据水轮的转动情况产生相应的脉冲信号。

通常采用磁性脉冲发生器，通过与水轮上的磁铁相互作用，产生脉冲信号。

二、脉冲水表的工作原理脉冲水表的工作原理是基于水轮转动的计量原理和脉冲信号的产生。

1. 水轮转动计量原理：当水通过脉冲水表时，会经过水轮。

水轮上的叶片受到水流的冲击力，转动起来。

水轮的转动与水的流量成正比，即水流量越大，水轮转动的速度越快。

2. 脉冲信号的产生：脉冲发生器通过与水轮上的磁铁相互作用，产生脉冲信号。

磁铁随着水轮的转动而转动，当磁铁经过脉冲发生器时，会产生磁场变化，进而产生脉冲信号。

脉冲信号的频率与水轮转动的速度成正比，即水流量越大，脉冲信号的频率越高。

3. 脉冲信号的记录与显示：脉冲信号经过计数装置记录，计数装置会将累计的脉冲信号转换成用水量。

一般脉冲水表上会设有一个数字显示屏，用于显示用水量的读数。

当水流过脉冲水表时，数字显示屏上的读数会相应增加。

脉冲水表通过利用脉冲信号记录水的流量，实现了对用水量的准确计量。

其结构简单，工作稳定可靠。

脉冲水表广泛应用于民用、商用和工业领域，为用水计量提供了方便和精确性。
