UML中类图的符号解释

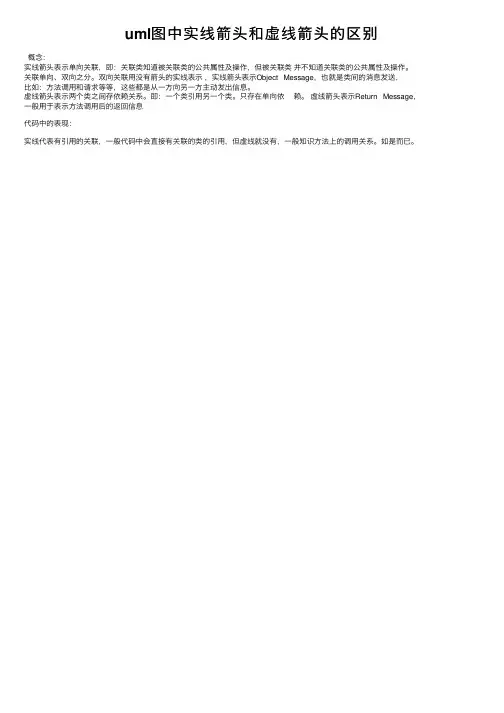

uml图中实线箭头和虚线箭头的区别
概念：
实线箭头表⽰单向关联，即：关联类知道被关联类的公共属性及操作，但被关联类并不知道关联类的公共属性及操作。

关联单向、双向之分。

双向关联⽤没有箭头的实线表⽰，实线箭头表⽰Object Message，也就是类间的消息发送，
⽐如：⽅法调⽤和请求等等，这些都是从⼀⽅向另⼀⽅主动发出信息。

虚线箭头表⽰两个类之间存依赖关系。

即：⼀个类引⽤另⼀个类。

只存在单向依赖。

虚线箭头表⽰Return Message，⼀般⽤于表⽰⽅法调⽤后的返回信息
代码中的表现：
实线代表有引⽤的关联，⼀般代码中会直接有关联的类的引⽤，但虚线就没有，⼀般知识⽅法上的调⽤关系。

如是⽽已。

uml各种箭头线的区别UML中箭头线有多种类型,它们的主要区别在于它们表示的关系和含义不同。

以下是UML中箭头线的主要类型及其区别:1. 类箭头(Class 流向):表示从一个类流向另一个类的过程。

- 类箭头“->”表示从一个类流向另一个类。

- 服务箭头“->”表示从一个服务流向另一个服务。

- 继承箭头“."表示从一个类继承属性或方法到另一个类。

- 组合箭头“//”表示从一个类或服务组合成一个对象的过程。

2. 连接箭头(Association 流向):表示对象之间或类之间某种交互关系。

- 属性连接箭头“:”表示对象之间的属性关系。

- 方法连接箭头“->”表示对象之间的方法关系。

- 服务连接箭头“!”表示对象之间的服务关系。

- 聚合连接箭头“//”表示对象之间的聚合关系。

3. 聚合箭头(Association 聚合):表示对象之间的某种交互关系,同时也可以表示多个对象之间的聚合关系。

- 聚合箭头“->”表示一个对象引用另一个对象,并传递引用的值。

- 聚合箭头“//”表示多个对象之间的共享值关系。

- 聚合箭头“."”表示一个对象引用多个对象,并传递引用的值。

4. 关系箭头(Relationship 流向):表示对象之间的关系。

- 引用关系箭头“->”表示两个对象之间的引用关系。

- 连接关系箭头“."”表示一个对象之间的连接关系。

- 继承关系箭头“."”表示一个对象继承属性或方法到另一个对象的关系。

- 组合关系箭头“."”表示一个对象组合成另一个对象的关系。

UML箭头线的主要类型包括类箭头、连接箭头、聚合箭头和关系箭头,根据它们表示的关系和含义不同,可以用于不同的场景。

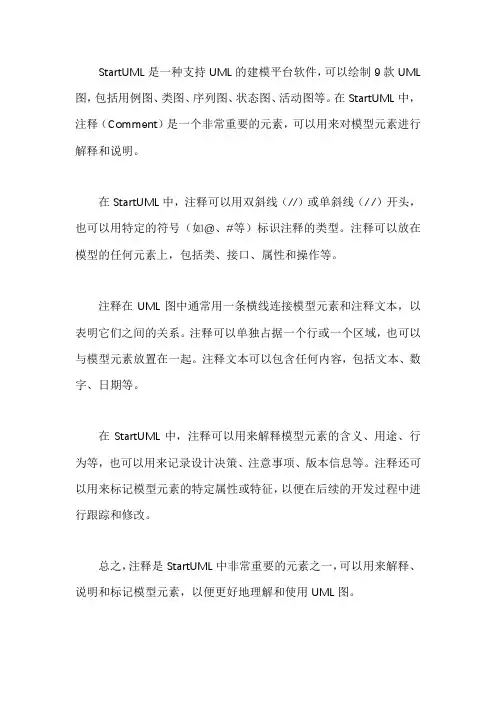

StartUML是一种支持UML的建模平台软件，可以绘制9款UML 图，包括用例图、类图、序列图、状态图、活动图等。

在StartUML中，注释（Comment）是一个非常重要的元素，可以用来对模型元素进行解释和说明。

在StartUML中，注释可以用双斜线（//）或单斜线（/ /）开头，也可以用特定的符号（如@、#等）标识注释的类型。

注释可以放在模型的任何元素上，包括类、接口、属性和操作等。

注释在UML图中通常用一条横线连接模型元素和注释文本，以表明它们之间的关系。

注释可以单独占据一个行或一个区域，也可以与模型元素放置在一起。

注释文本可以包含任何内容，包括文本、数字、日期等。

在StartUML中，注释可以用来解释模型元素的含义、用途、行为等，也可以用来记录设计决策、注意事项、版本信息等。

注释还可以用来标记模型元素的特定属性或特征，以便在后续的开发过程中进行跟踪和修改。

总之，注释是StartUML中非常重要的元素之一，可以用来解释、说明和标记模型元素，以便更好地理解和使用UML图。

行为图
状态图
活动图
顺序图
协作图
用例图
UML 2中的图
UML图
结构图
类图
组件图
对象图
外廓图
组合结构 图
部署图
包图
顺序图
行为图
用例图
活动图
状态机图
交互图
通信图
交互概览 图
时间图
UML 1.4与UML 2中不同图的对比
UML 1.4
状态图 活动图
UML 2 包图 状态机图 活动图
对比说明
尽管UML 1.4使用包图说明规范的组织结构，但是没有对包图进行明确 定义。
例如，在一个类的符号中暗示了一种规格说明：它提供类所有的属性、 操作等信息的全面描述。
修饰
修饰是对规格说明的文字的或图形的表示。
例如，通过对类名添加斜体修饰来表明这是一个抽象类。
在UML中的每个元素符号都以一个基本的符号开始，在其上添加一 些具有独特性的修饰。
例如，这里有一个类，我们可以通过不同的修饰来标示出它是一个抽象 类，拥有两个公有性的操作，一个保护性的操作和一个私有性的操作。
通用划分
在面向对象系统建模中，通常有几种划分方法，其中最常见的有两 种划分：
类型-实例：是通用描述与某个特定元素的对应。
➢例如，类和对象就是一种典型的类型-实例划分。
接口-实现：接口是一个系统或对象的行为规范，这种规范预先告知使 用者或外部的其它对象这个系统或对象的某项能力，和其提供的服务。 实现是接口的具体行为，它负责执行接口的全部语义，是具体的服务兑 现过程。
只是名称不同，技术上完全相同。 UML 2的活动图独立于状态机存在。
组合结构图 显示结构化类元或协作的内部结构，和普通类图之间没有严格界限。

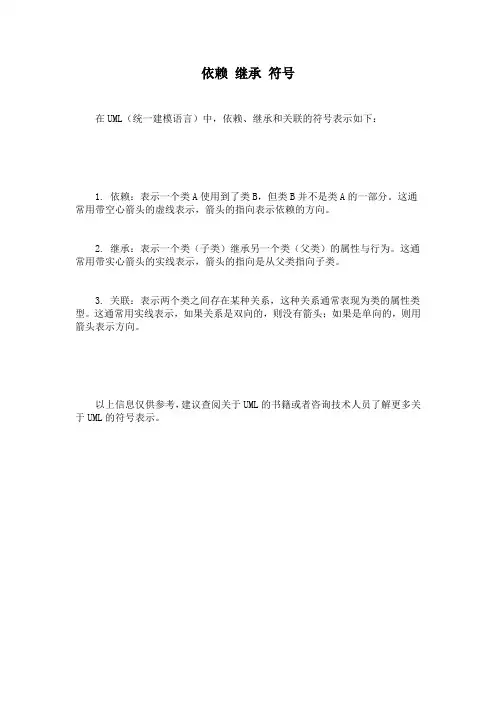

依赖继承符号
在UML（统一建模语言）中，依赖、继承和关联的符号表示如下：
1. 依赖：表示一个类A使用到了类B，但类B并不是类A的一部分。

这通常用带空心箭头的虚线表示，箭头的指向表示依赖的方向。

2. 继承：表示一个类（子类）继承另一个类（父类）的属性与行为。

这通常用带实心箭头的实线表示，箭头的指向是从父类指向子类。

3. 关联：表示两个类之间存在某种关系，这种关系通常表现为类的属性类型。

这通常用实线表示，如果关系是双向的，则没有箭头；如果是单向的，则用箭头表示方向。

以上信息仅供参考，建议查阅关于UML的书籍或者咨询技术人员了解更多关于UML的符号表示。

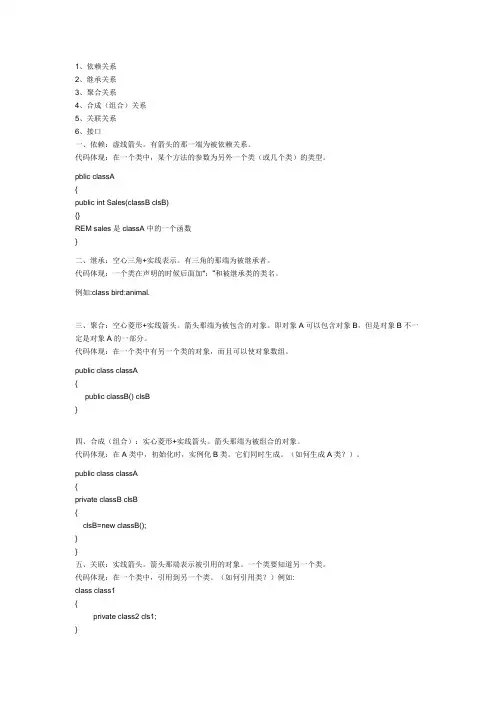

1、依赖关系2、继承关系3、聚合关系4、合成（组合）关系5、关联关系6、接口一、依赖：虚线箭头。

有箭头的那一端为被依赖关系。

代码体现：在一个类中，某个方法的参数为另外一个类（或几个类）的类型。

pblic classA{public int Sales(classB clsB){}REM sales是classA中的一个函数}二、继承：空心三角+实线表示。

有三角的那端为被继承者。

代码体现：一个类在声明的时候后面加“：”和被继承类的类名。

例如:class bird:animal.三、聚合：空心菱形+实线箭头。

箭头那端为被包含的对象。

即对象A可以包含对象B，但是对象B不一定是对象A的一部分。

代码体现：在一个类中有另一个类的对象，而且可以使对象数组。

public class classA{public classB() clsB}四、合成（组合）：实心菱形+实线箭头。

箭头那端为被组合的对象。

代码体现：在A类中，初始化时，实例化B类。

它们同时生成。

（如何生成A类？）。

public class classA{private classB clsB{clsB=new classB();}}五、关联：实线箭头。

箭头那端表示被引用的对象。

一个类要知道另一个类。

代码体现：在一个类中，引用到另一个类。

（如何引用类？）例如:class class1{private class2 cls1;}六、接口：空心三角+虚线。

三角那端是定义接口类。

代码体现：定义一个类的时候加“：”和接口名。

在类中重写接口中的方法。

UML之用例图箭头方向2009年10月16日星期五 09:42 P.M.UML之用例图(use case)箭头方向：老是忘记箭头方向，惹笑话。

1、Association，无箭头，Actor连接UseCase即可；2、DirectedAssocition，Actor连接UseCase，箭头由Actor指向UseCase （角色指向用例）；3、Generalization，继承，我把它念成“继承于”，当然是箭头由子指向父啦；4、Dependency，我念成“依赖于”，就知道箭头方向了；5、Include，我念成“包含了”，箭头由包含者指向被包含者；6、Extend，我念成“扩展于”或“扩展自”，箭头由扩展出来的“子”指向它的“父”；总结：除了包含方向外，其它都是“小”的指向“大”的，“子”指向“父”，“一般”指向“抽象”。

第3章统一建模语言UML简介本章目录第3章统一建模语言UML简介.............................................................. 错误！未定义书签。

3.1 UML概述 (1)3.1.1 UML的产生背景 (1)3.1.2 什么是UML (2)3.1.3 UML中的视图 (3)3.2 UML的构成 (4)3.2.1 UML的体系结构 (4)3.2.2 UML的模型元素 (5)3.2.3 UML的模型结构 (5)3.2.4 UML的模型图 (6)3.2.5 UML建模规则 (7)3.2.6 UML的公用机制 (8)3.3 一个UML的例子 (8)3.3.1 用例图 (9)3.3.2 活动图 (9)3.3.3 顺序图 (10)3.3.4 协作图 (11)3.3.5 类图 (12)3.3.6 状态图 (12)3.3.7 组件图 (13)3.3.8 部署图 (13)建模是为软件开发服务的，因此，如果模型所包含的信息足够完备，就可以以这些信息为基础，进行软件系统的建造。

统一建模语言UML是一种总结了以往建模技术的经验并吸收当今优秀成果的标准建模技术，利用UML表达的软件模型，可以直接和某种设计语言建立映射关系，通过UML建造工具，将UML模型转换为对应的程序设计语言源代码框架。

本章简要地回顾了UML的产生背景与UML的视图，重点介绍UML的体系结构和建模规则等内容。

3.1 UML概述UML是一个通用的可视化建模语言，是用于对软件进行描述、可视化处理、构造和建立软件系统制品的文档。

其中制品是指软件开发过程中产生的各种产物，例如模型、源代码、测试用例等。

UML适用于各种软件开发方法、软件生命周期的各个阶段、各种应用领域及各种开发工具。

3.1.1 UML的产生背景早在20世纪70年代就陆续出现了面向对象的建模方法，在80年代末到90年代中期，各种建模方法如雨后春笋般出现，从不到10种增加到50多种。

2）一个类可以有操作并且可以允许有多个不同的操作，当然 也可以没有。
3）没有包含任何功能操作方法的类经常是用于表达数据。
4）功能操作方法在类图中位于最底部，同时用文字串说明。 （2）其UML的图示表示 可视性 操作名（参数列表）：返回列表{性质}
5、类中的操作方法的类型
（1） 实现者操作（Implementor operations） 实现一些业务功能。实现者操作可从交互图中找到。 （2） 管理者操作（Manager operations） 管理对象的生成和构造。例如，类的构造器和删除器。
7、类的聚合与组合关系
（1）聚合与组合反映了事物的部分与整体之间的关系。通过聚 合与组合对实体之间的部分与整体关系建模。
（2）识别聚合关系的常用方法是在系统需求分析中寻找“由…. 构成”、“包含”或者“是….”等字句。
（3）所应该要注意的问题 1）聚合暗示着整体在概念上处于比局部更高的一个级别， 而关联暗示两个类在 概念上位于相同的级 别。 2）聚合也转换 成Java中的一个实例 作用域变量。
1）重载与多态是面向对象技术的重要组成部分，重载是实 现多态的一条重要途径，对于同一个操作产生不同的结果。 2）在用UML建模时，对于一个操作，可以用约束 “{polymorphic}”规定为多态性操作，即该操作可以为 子类重载； 3）对于一组泛化，可以用约束“{overlapping}”规定为是 可重载的，即它的实例可以有多种类型。
（2）关联的UML图示 1）在UML的类图中，关联用一条实线将类连接在一起。 2）如果是单向关联，则在关联端加箭头表示方向。 3）如果是双向关联则不用。
（3）关联的重数 由于关联有两元关系和多元关系。而两元关系是指一种一 对一的关系，多元关系是一对多或多对一的关系。

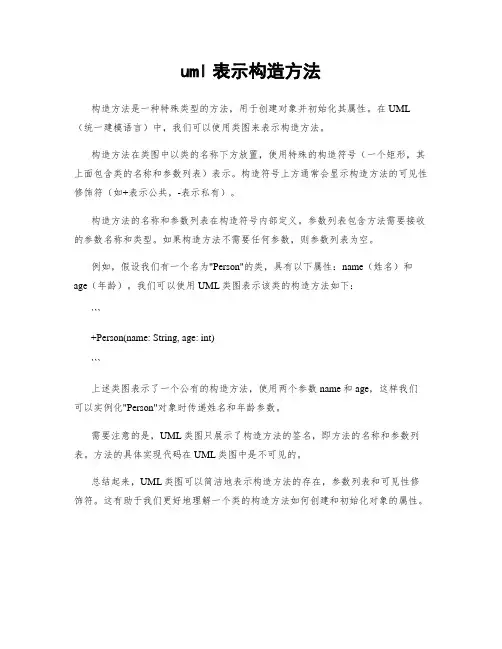

uml表示构造方法
构造方法是一种特殊类型的方法，用于创建对象并初始化其属性。

在UML （统一建模语言）中，我们可以使用类图来表示构造方法。

构造方法在类图中以类的名称下方放置，使用特殊的构造符号（一个矩形，其上面包含类的名称和参数列表）表示。

构造符号上方通常会显示构造方法的可见性修饰符（如+表示公共，-表示私有）。

构造方法的名称和参数列表在构造符号内部定义。

参数列表包含方法需要接收的参数名称和类型。

如果构造方法不需要任何参数，则参数列表为空。

例如，假设我们有一个名为"Person"的类，具有以下属性：name（姓名）和age（年龄）。

我们可以使用UML类图表示该类的构造方法如下：```
+Person(name: String, age: int)
```
上述类图表示了一个公有的构造方法，使用两个参数name和age，这样我们可以实例化"Person"对象时传递姓名和年龄参数。

需要注意的是，UML类图只展示了构造方法的签名，即方法的名称和参数列表。

方法的具体实现代码在UML类图中是不可见的。

总结起来，UML类图可以简洁地表示构造方法的存在，参数列表和可见性修饰符。

这有助于我们更好地理解一个类的构造方法如何创建和初始化对象的属性。

案例三：实现接口重构
背景：项目需求变更，需要增加新的功能
结果：成功实现接口重构，项目需求得到满足
目标：重构现有接口，实现新功能
步骤： a. 分析现有接口，确定需要修改的部分 b. 设计新的接口，实现新功能 c. 修改调用新接口的代码，确保功能正常
案例四：处理复杂的依赖关系
背景：项目存在复杂的依赖关系，导致代码难以维护和扩展
功能完整性：重构后的代码是否保持了原有的功能和特性
测试覆盖率：重构后的代码是否通过了全面的测试，包括单元测试、集成测试等
团队协作：重构后的代码是否便于团队成员理解和维护，提高了团队协作效率
客户满意度：重构后的代码是否满足了客户的需求和期望，提高了客户满意度
单元测试的重要性
确保代码重构后的正确性
提高代码重构的效率和质量
跨平台：随着移动设备和物联网设备的普及，类图和代码重构也需要更加注重跨平台的兼容性。
汇报人：XX
感谢您的观看
类图与其他UML图表的关系：类图描述了系统的静态结构，而活动图、状态图、序列图等描述了系统的动态行为
类图与其他UML图表的关联：类图是其他UML图表的基础，其他UML图表中的元素和关系都可以在类图中找到对应的表示
03
如何使用类图进行代码重构
识别类和类之间的关系
识别类：通过类名、属性和方法识别类
识别类之间的泛化关系：通过泛化关系识别类之间的泛化关系
案例二：优化继承结构
重构效果：代码结构更加清晰，易于维护和扩展，提高了代码的可重用性和可维护性
问题描述：继承结构过于复杂，导致代码难以维护和扩展
解决方案：使用UML类图分析继承关系，找出问题所在
重构步骤： a. 提取公共父类，减少继承层次 b. 重构子类，使其更加独立和可重用 c. 优化继承关系，提高代码可读性和可维护性

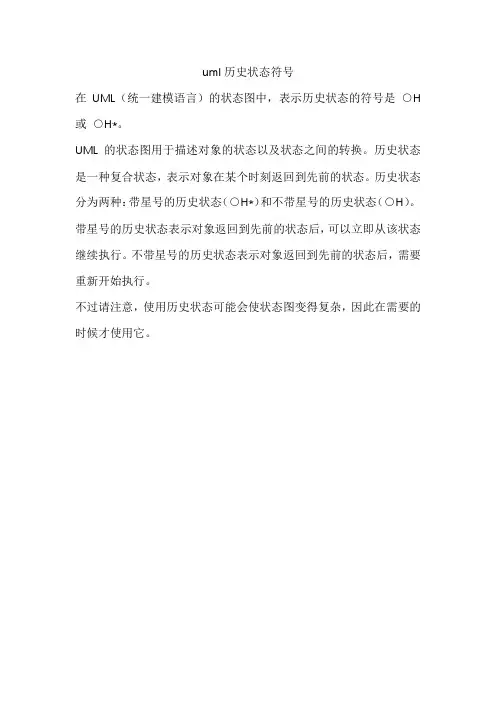

uml历史状态符号
